Выбираем профиль для светодиодной ленты

Схема подключения

Светодиодная лента представляет собой бухту, которую можно разрезать в определенных местах. Если следовать этому правилу, то самый короткий отрезок будет содержать несколько последовательно соединенных светодиодов и резистор.

Схема отрезка монохромного осветительного прибора.

Схема RGB(RGBW)-ленты несколько сложнее, но принцип тот же – при разрезании в установленных местах можно получить отрезок с последовательно соединенными элементами.

Схема RGB-осветителя.

Если резать не соседние терминалы, то можно получить несколько таких отрезков, соединенных между собой. Поэтому заготовленные куски ленты также подключаются параллельно друг другу, но соединять их надо последовательно. Так построена схема этого светильника.

Для сборки полной схемы потребуется источник питания на соответствующее напряжение и потребляемый ток, который равен току полной длины используемого полотна с запасом 20-30%. Светодиоды нетребовательны ко многим параметрам питающего напряжения, поэтому им не нужен блок питания с хорошим сглаживающим фильтром или даже со стабилизатором. Вполне подойдет легкий, компактный и недорогой импульсный источник напряжения.

Также нужен будет выключатель питания. В некоторых случаях потребуется автоматический выключатель защиты сети. В итоге общая схема подключения монохромной ленты будет выглядеть так:

Схема подключения коротких отрезков LED-полотна.

Минимальный ток автоматического выключателя выбирается с небольшим запасом из соотношения Iсраб>Iленты*(220/Uпитания), где Uпитания – напряжение питания ленты.

Схема подключения длинных отрезков LED-полотна.

По такой схеме можно подключать куски длиной до 5, максимум до 10 метров. Если общая длина отрезков больше, то по проводникам на полотне пойдет слишком большой ток, что приведет к перегреву или перегоранию. Поэтому полотна с большой общей длиной разбивают на группы 5-10 метров и запитывают их параллельно.

RGB-лента подключается подобным способом, но использовать ее в статическом режиме неинтересно, поэтому появляется еще один элемент – RGB-контроллер, управляющий цветами свечения в динамике.

Подключение RGB-освещения.

Если общая длина не позволяет запитать ленту в последовательном виде, поступают так же, как и в монохромном варианте, но добавляется еще одна проблема – нагрузочная способность контроллера. Чтобы не перегрузить его выходы, добавляют усилители сигнала – по одному на каждую группу отрезков.

Для соединения комплектующих между собой можно использовать специальные коннекторы. С их помощью подключаются отрезки полотна между собой под разными углами. Но, несмотря на заверения производителей, надежность этих приспособлений не сравнится с традиционной пайкой. Поэтому рекомендуется освоить этот процесс и монтировать ленту только с помощью паяльника.

С помощью коннектора подключить светодиодную ленту можно за минуту.

На что можно клеить LED-ленту: выбор материалов

Существует 2 распространённых способа закрепить светодиодную ленту на потолке, стене или другой поверхности – двухсторонний скотч и клей. Чтобы подсветка держалась надёжно и не отклеивалась, стоит хорошо очистить поверхность от грязи. Независимо от материала основы ее следует обезжирить.

В качестве крепления лучше использовать специальный алюминиевый профиль, который подойдёт для монтажа любых лент. Профиль бывает разного цвета, а гладкая поверхность послужит надежным основанием для крепления. Но способ является самым затратным. В качестве недорогой альтернативы используют кабельный канал.

Профиль для крепления светодиодов.

Специальный скотч для монтажа

Далеко не все светодиодные подсветки производятся с липким слоем на обратной стороне, чтобы в случае необходимости закрепить её на потолке или стене. Некоторые модели производят в силиконовой трубке, что обеспечивает защиту от механических повреждений и контакта с влагой. Единственный недостаток — неудобство в процессе монтажа.

Лента закрытого типа рассчитана на монтаж специальными фиксаторами. Но для установки подсветки на стекло или подобную поверхность способ не подойдёт. Есть 2 выхода. Первый – это покупка подсветки с липким слоем. Для установки нужно просто отклеить бумагу от липкой части и установить ленту на зачищенную поверхность.

LED-лента с липким слоем.

Когда на ленте нет клеевого слоя, необходимо приобрести тонкий двусторонний скотч. Сначала нужно закрепить скотч, а затем установить на него подсветку, если вы работаете один. Если есть помощник, удобнее сначала закрепить скотч на ленту.

Советы по выбору клея

В магазине не получится найти специальный клей, который разработан для монтажа светодиодной ленты, так как его не существует. Поэтому придётся учитывать отзывы людей, которые уже сталкивались с такой работой. Самые надежные варианты – это:

• «Титан» — жидкие гвозди. Производится из сверхпрочного состава на основе каучука. Этот клей широко используется при строительно-монтажных работах. Хорошо подходит для монтажа светодиодной ленты на камень, металл, керамику, пластик и дерево. Когда состав засохнет, он не будет восприимчив к высокой температуре. Есть разновидности жидких гвоздей. Например, клей «Момент Монтаж МВ-50». Используется для ДСП, пластика, стиропора, гипса, пенопласта, металла, ЛДСП;
• термоклеевой пистолет. Термоклей один из самых надежных способов крепления светодиодов. С его помощью подсветку можно установить на поверхность из металла, керамики, пластика и дерева. Единственное, что требуется от специалиста, это тщательная зачистка и обезжиривание поверхности;
• универсальный клей «Супер Момент». Это устойчивый к высоким температурам и влаге состав на цианакрилатной основе. С его помощью можно скрепить за секунду разные виды пластмассы. Также хорошо подходит для монтажа ленты на металлическую, резиновую, деревянную и керамическую поверхность.

Жидкие гвозди для надежного монтажа LED-ленты.

Некоторые мастера негативно относятся к идее монтажа подсветки на клей, так как считают, что при высокой температуре он может расплавиться. Клей не отводит тепло, что и является основным провокатором перегрева. Возможно, так и есть, но только в том случае, если речь идёт о мощных светодиодных лентах. Если используется клей на основе цианакрилата, он должен быть в виде геля, так как моментально растекается, высыхает и впитывается в поверхность.

Алюминиевый скотч

Способ с креплением на алюминиевый скотч будет целесообразным в случае, если устанавливается мощная подсветка, а на поверхности мало места для установки специального профиля. Использование клея не поможет решить проблему теплопроводимости. Используя двусторонний скотч можно только навредить, так как он усугубит нагревание за счет теплоизоляционных свойств. Поэтому рекомендуется использовать алюминиевый.

Алюминиевый скотч.

Этот скотч производят для герметизации вентиляционных воздуховодов. Но в некоторых случаях он незаменим при установке подсветки. У способа ряд недостатков, поэтому мастера рекомендуют использовать его только в крайних случаях. После установки алюминиевая прослойка будет служить теплоотводом, а для скрепления оснований можно использовать клей.

Основные виды профилей по способу монтажа и область их применения

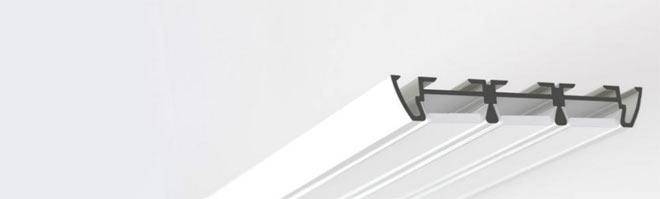

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

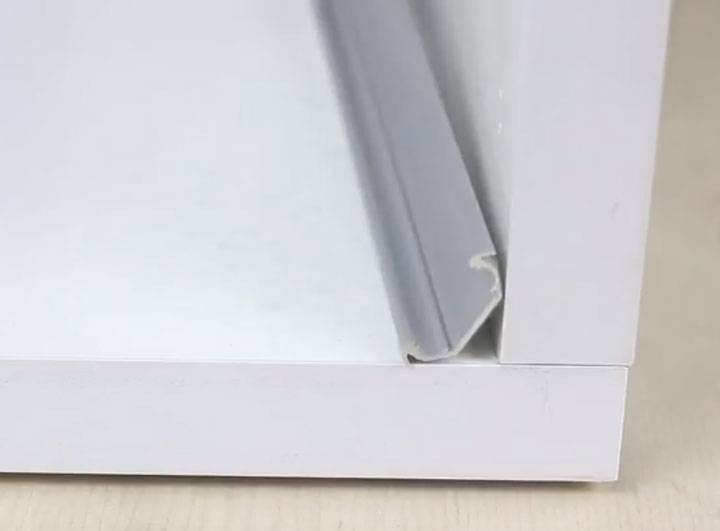

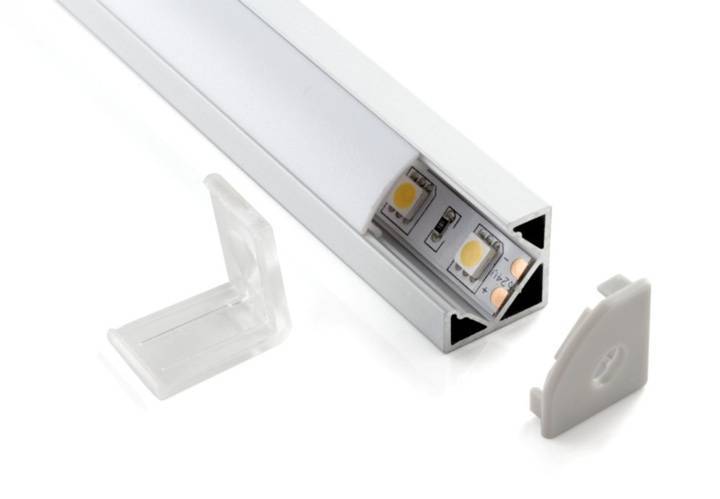

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Виды светодиодных профилей

Существует огромное разнообразие светодиодных LED профилей, которые позволяют реализовать практически любую задумку в оформлении светодиодного освещения и подсветки. Среди основных отличий алюминиевых профилей для светодиодных лент будет способ их монтажа, именно по этому признаку из и классифицируют на разные виды. Основных, самых главных вида светодиодных профилей всего три.

Основные виды светодиодных профилей по способу монтажа:
1. Накладные.
2. Врезные.
3. Подвесные.

Накладные светодиодные профили монтируются на любую ровную поверхность. Их можно прикрепить на двухсторонний скотч, если это гладкая ровная поверхность, такая как плитка или мебель, а также прикручивать с помощью саморезов. Это самый распространенный вид профиля.

Врезные светодиодные профили требуют специальной доработки поверхности для их установки. Для них необходимо предварительно под размер профиля сделать фрезерованный паз. Такие профили встраивают в мебель, в гипсокартон и даже в штробу в стене.

Подвесные светодиодные профили используются в основном для организации основного светодиодного освещения. Из таких профилей можно делать светильники любой конфигурации и длины. Сами профили крепятся к потолку с помощью тросиков, что позволяет вешать их на любой высоте.

Эти три основных вида светодиодных профилей не описывают полностью картину их разнообразия. Чтобы более точно классифицировать профили к отличиям по способу монтажа добавляется еще форма профиля и материал, в который он устанавливается. Исходя из этого можно выделить уже семь видов светодиодных профилей.

Виды светодиодных профилей с учетом дополнительных факторов:

1. Накладной. Этот вид LED профилей самый популярный, потому что под него не нужно подготавливать поверхность, а крепится он с помощью клея, двухстороннего скотча или саморезов на любую ровную поверхность.

2. Угловой. Для установки в углах комнаты, мебели или на стыке любых двух поверхностей под углом 90 градусов угловой светодиодный профиль будет идеальным вариантом. Крепиться он может точно также, как и накладной профиль, т.е. для его фиксации не требуется дополнительная подготовка поверхности.

3. Врезной. Врезной светодиодный профиль еще называют встраиваемым LED профилем. С его помощью создаются необычные источники света, встраиваемые в шкафы, столы, и даже стены. Перед установкой в поверхности делается паз подходящего размера.

4. Скрытый монтаж. Светодиодный профиль скрытого монтажа позволяет встроить освещение без каких-либо швов, что позволяет сделать источником света буквально любой предмет интерьера.

5. Подвесной. Подвесной светодиодный профиль подвешивают под потолком на специальных тросиках. Его очень часто используют для организации основного освещения на больших площадях, потому таким образом можно подвесить светодиодную ленту в нужном месте, добиваясь более равномерной освещенности помещения.

6. Напольный. Напольный светодиодный профиль отличается особой прочностью и комплектуется рассеивателем, который герметично закрывает светодиодную ленту. Очень часто монтаж такого профиля производится вдоль плинтуса.

7. Для гипсокартона. Светодиодный профиль для гипсокартона имеет широкие выступы (монтажные ушки), также он применяется как LED профиль под штукатурку.

Если рассматривать формы светодиодных профилей, то будет еще больше вариантов, так как они могут быть круглые, квадратные, прямоугольные, уголки, конусные и другие разнообразные формы.

Преимущества алюминиевых светодиодных профилей:
– при самостоятельном выполнении работ по монтажу светодиодных лент из применение значительно упрощает и ускоряет процесс монтажа;
– при их наличии светодиодные ленты надежно защищаются от внешнего воздействия, например, от влаги, пыли и механических повреждений;
– применение профиля с оптическими линзами или рассеивателями позволяет добиться желаемой освещенности объектов или помещения;
– алюминий отлично отводит тепло, поэтому профиль является отличным радиатором для светодиодной ленты, что значительно продлевает ее срок службы;
– правильно подобрав короб, его даже можно сделать оригинальной деталью интерьера;
– короб со светодиодной лентой может полностью заменить собой основное освещение в помещении.

Особенности монтажных работ

Несмотря на то, что монтаж данных крепежных элементов будет основываться на типе выбранного профиля (угловой, накладной, встраиваемый), для всех вариантов имеются одинаковые требования и нюансы. К ним следует отнести следующие общие моменты:

• в такой короб можно установить светодиоды, обладающие мощностью до 3 Ватт. При этом использовать дополнительные теплоотводящие подложки не нужно. Сам короб будет отлично справляться с отведением тепла;
• фиксация таких изделий осуществляется враспор. Иногда, в зависимости от типа модели, можно использовать клей или скотч.

Этап монтажа светодиодного профиля из алюминия

Накладные изделия используются тогда, когда ширина ленты не превышает 1 см. Они крепятся довольно просто. Для этого вам понадобятся такие материалы:

• клей;
• двусторонний скотч;
• шурупы.

Здесь не нужны специальные держатели или дополнительные элементы крепления. Такие изделия сразу оснащены заглушками, что положительным образом сказывается на их внешнем виде. Для встраиваемых светодиодных алюминиевых профилей обычной стандартной установкой становиться крепление в специальный желоб. Также их можно приклеить или вдавить в поверхность. Но здесь можно использовать и специальные держатели. В результате над поверхностью данный тип изделия будет выступать примерно на 1 мм. В тоже время врезной тип крепежной продукции стоит крепить на специальные крепежи. После установки необходимо придать профилю декоративный вид с помощью специальных заглушек. Как видим, способ установки во многом определяется типов крепежного изделия. Поэтому сей факт обязательно нужно учитывать еще на этапе покупки такой основы под светодиодную ленту.

Основные виды

Главной характеристикой является его способность рассеивать тепло, и выражается в Ваттах на 1 метр. Характеристика зависит от габаритов и площади его поверхности, обычно бывает от 10 до 150 Вт/м. Магазины её конечно редко указывают, но можно поинтересоваться у продавца. Мощная выпускается на светодиодах SMD 5630 и SMD 5730, мощность бывает от 15W до 30W. На широкий короб для светодиодной ленты клеить можно в несколько рядов, поэтому при подборе учитывайте, что мощность на метр должна быть выше чем у светодиодов.

Он изготавливается из алюминия и пластика. По месту монтажа делится на категории:

1. угловой;
2. встраиваемый, врезной;
3. накладной;

Инструкция — клеим светодиодную ленту на потолок и углы

При монтаже светодиодной ленты необходимо учесть некоторые требования и нюансы:

1. LED-подсветка подключается к сети только через специальный блок питания, поскольку для работы светодиодов достаточно напряжения в 12 или 24 В. Мощность блока питания должна соответствовать потребляемой мощности ленты.
2. Механическое воздействие на ленту недопустимо.
3. Поверхность, на которую наносится светодиодная лента должна быть гладкой, без бугров и выступов. Это позволит избежать повреждения тонкой печатной платы.
4. Работать с лентой на клеевой основе следует аккуратно, поскольку зафиксировать ее на поверхности можно только один раз. Рекомендуется заранее произвести разметку траектории, чтобы избежать неточности.
5. Допускается последовательное подключение отрезков светодиодной ленты длиной не более 5 метров. Для соединения отрезков лед-подсветки используют специальные коннекторы, которые могут иметь различное сечение в зависимости от типа светодиодной ленты и производителя.
6. Мощную подсветку (более 10 Ватт на погонный метр) монтируют на алюминиевый профиль, которые необходим для отвода тепла.

Способы монтажа светодиодной ленты на потолок:

• В потолочный плинтус (профиль).
• В карниз из гипсокартона.

Идеальным монтажным основанием для светодиодной ленты является специальный алюминиевый профиль, который не только выполняет роль базы, но и служит отличным радиатором (исключает перегрев ленты).

• При использовании дополнительного клея для монтажа ленты наносить его следует не сплошной полосой, а точечно — маленькими каплями с интервалом 5-10 сантиметров.
• При использовании термоклеевого пистолета ленту сначала приклеивают к основанию на самоклеящуюся основу, а уже затем «прихватывают» точечно по краям через каждые 5-10 сантиметров.

Как клеить светодиодную ленту в углах?

Ни в коем случае не рекомендуется выполнять угловое соединение банальным перегибом ленты, поскольку изгиб платы-основания недопустим, т.к. это чревато обрывом контактов.

Идеальным вариантом станет использование специальных угловых коннекторов-соединителей. Если приобрести их не удалось, можно использовать небольшой отрезок медного провода. Для соединения отрезков ленты используют пайку.

ВИДЕО ИНСТРУКЦИЯ

Монтаж и подключение на стол

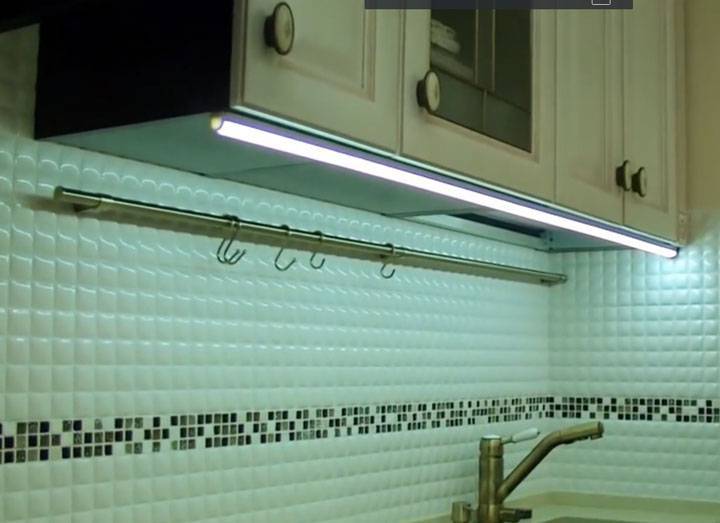

Светодиодная лента широко используется в качестве декоративной подсветки для корпусной мебели — кухонных гарнитуров, шкафов-купе, рабочих столов и т.п.

В большинстве случаев мебель изготовлена из ламинированной ДСП, которая имеет гладкую поверхность, и приклеить к ней светодиодную ленту не составит труда.

Однако чтобы надежно приклеить светодиодную ленту к дереву или ЛДСП, необходимо подготовить поверхность, обезжирив ее спиртом.

Порядок монтажа ленты следующий:

1. На подготовленную поверхность нанесите разметку, где будет крепится лента;
2. При помощи рулетки измерьте нужную длину ленты, отрежьте отмеренную часть;
3. К контактам следует припаять или присоединить при помощи коннектора провода питания (плюс с плюсом, минус с минусом);
4. Снимите часть защитной пленки (не более 15 сантиметров) с обратной стороны светодиодной ленты и приложите в указанное место. Остальную защитную пленку следует удалять по мере приклеивания;
5. Подсоедините провода к блоку питания, установите выключатель;
6. Блок питания следует скрыть в любом удобном месте, при этом необходимо обеспечить его защиту от влаги.

ВИДЕО ОБЗОР При монтаже ленты лучше оказаться от дешевых китайских коннекторов, которые предназначены для монтажа маломощных лент. В этом случае паяльник поможет сделать соединение более надежным.

Установка светодиодной ленты на профиль

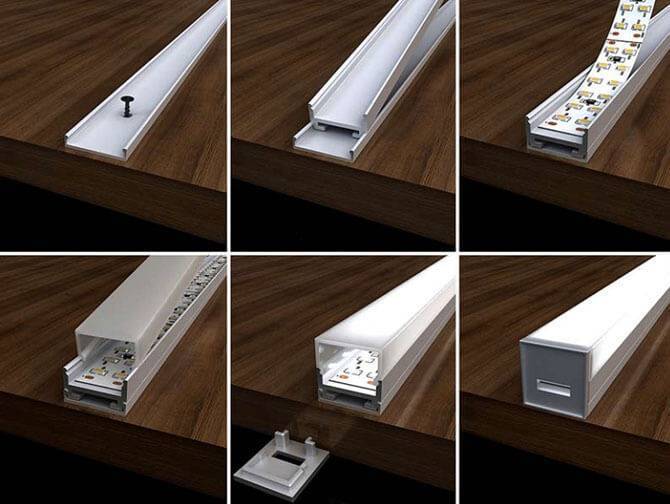

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

1. подготовка к выполнению работы;
2. крепление профиля;
3. фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

• выбрать способ крепления профиля;
• подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

1. на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

1. на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

Клей типа жидкие гвозди для крепления профиля

1. саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

• дрель с набором сверл;
• шуруповерт;
• саморезы, максимально подходящие по размерам;
• ножовку по металлу для резки профиля;
• инструменты для разметки;
• провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

1. в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
2. если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
3. на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

1. места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
2. по заданным параметрам производится резка алюминиевого профиля;

Нарезка профиля по размерам

1. в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

1. основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

Монтаж светодиодной ленты

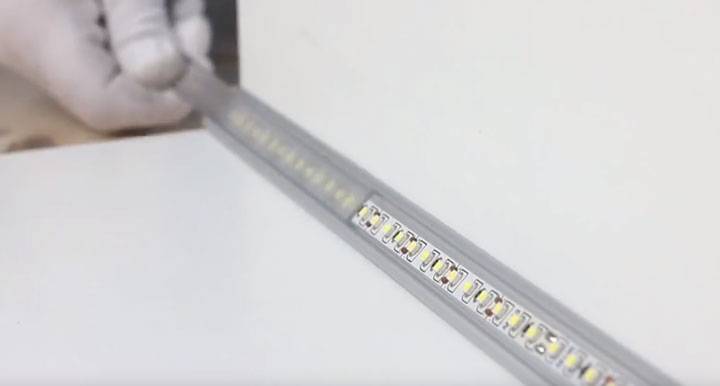

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

1. лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

1. с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
2. лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

1. устанавливаются рассеиватели и заглушки;
2. проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.

Стоимость

Цена фирменного алюминиевого профиля для светодиодной ленты соизмерима с ценой самой ленты. В итоге полная стоимость светильника с использованием фирменного профиля становится довольно существенной. Этот момент является основной преградой их повсеместного распространения. Тем не менее спрос на оригинальные изделия все же имеются.

Большой популярностью пользуется продукция польского изготовителя Klus. Огромный ассортимент профилей дополнительно расширяется за счёт разнообразной цветовой гаммы. Например, врезные модели серии PDS4-K можно заказать в серебристом, черном и светло-золотом цвете стоимостью около 400 рублей за метр.

Стоимость профиля, указанная на сайте продавца, не всегда подразумевает полную комплектацию. Что это значит? В попытках завлечь покупателя, магазины частенько указывают цену не всего изделия (стандартная длина 2 метра), а за погонный метр, не упоминая об этом на главной странице.

Железный своими руками

Строительный для гипсокартона и потолков

Зачастую, когда вы делаете освещение в необитаемом помещении, например кладовка, баня, гараж, то вам не требуется монтаж высокого качества. Не всегда требуется высококачественный внешний вид, пусть внешне будет похуже выглядеть на 30%, но выйдет в 10 раз дешевле. В таком случае доступной альтернативой алюминиевого профиля для led ленты может послужить послужит строительный, изготавливается из железа или алюминия. Только выбирайте гладкий без перфорации и не рифленый. Железный бывает разных размеров и толщины металла, к тому же оцинкован и не ржавеет. При цене светодиодного профиля из алюминия для средней мощности 400 р. за 1 м., строительный стоит 15-20 р. Получается дешевле в 20 раз.

Качество теплопроводности железного конечно хуже, но при установке диодных лент средней мощности будет достаточно. Выглядит не как анодированный алюминий, но все равно никто не будет его разглядывать. А через неделю и вы сами не будут обращать на это внимания.

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

Для монтажа саморезами вам потребуются следующие инструменты:

Замеряете рулеткой расстояние на месте крепежа.

После чего ножовкой по металлу отрезаете необходимую длину профиля.

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.

При помощи шурупов монтируете подложку-основание на место подсветки.

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.

Сначала формируете в мебели или другом материале паз, согласно размеров профиля.

С самого края сверлите отверстие-выемку для проводов питания.

Потом клеите ленту и вставляете линзу рассеивания.

Остается установить заглушку и вогнать все это дело в паз. Если паз сделан “впритык”, можно воспользоваться резиновым молотком.

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

Сначала обезжириваете подложку растворителем или спиртом.

После чего наносите скотч на обе грани и отрезаете излишки.

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ СВОИМИ РУКАМИ

С готовыми светильниками всё более-менее понятно, а как сделать подсветку на кухонном гарнитуре своими руками из светодиодной ленты?

ИЗ ЧЕГО БУДЕТ СОСТОЯТЬ СВЕТОДИОДНАЯ ПОДСВЕТКА НА ОСНОВЕ ЛЕНТЫ

Для сборки работоспособного светильника понадобятся следующие материалы:

• Диодная лента необходимой длины.
• При необходимости алюминиевый направляющий профиль.

Подсветка кухни будет выглядеть аккуратнее, если разместить ее в специальном алюминиевом профиле. Такое решение облегчает монтаж освещения

• Блок питания 12 Вт.
• Выключатель.
• Электрокабель и вилка либо клеммная колодка в зависимости от типа подключения. Кабель рекомендуем использовать медный многожильный в двойной оплётке сечением не менее 2х0,75 мм2.
• Термоусадочная трубка для герметизации соединений.

Светодиодная лента нередко продаётся в комплекте с блоком питания и управлением

КАК ВЫБРАТЬ СВЕТОДИОДНУЮ ЛЕНТУ

Светодиодная лента на кухне должна быть защищена от воды, это одно из условий безопасной эксплуатации. Минимальный уровень влагозащиты — IP44 (выдерживает попадание отдельных капель воды), лучше IP65 (струя воды). Напряжение — 12 Вт, как самое безопасное.

Светодиодная подсветка для рабочей зоны кухни должна быть яркой, по спектру приближена к естественному дневному свету. Рекомендуем использовать ленту с трёхкристальными светодиодами типа SMD 50х50 из 30 диодов по 12 люменов каждый на метр длины. Если желаете иметь свет поярче, особенно при оснащении подсветки диммером, лучше выбрать изделие из 60 диодов. Цветовая температура в пределах от 3300 до 500 К.

Дополнительная подсветка для кухни, как правило, не должна быть яркой. Зачастую хватает светового потока SMD 35х28 из 30 диодов по 5 люменов на метр. Цвет значимой практической роли не играет и больше зависит от дизайнерской задумки.

Технические характеристики рекомендованных лент

КАК ВЫБРАТЬ БЛОК ПИТАНИЯ И ВЫКЛЮЧАТЕЛЬ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ

Чтобы светодиодная подсветка на кухне работала стабильно, рекомендуем выбирать блок питания с запасом по мощности около 25%. Мощность ленты зависит от модели, технические характеристики можно узнать у продавца. Так, SMD 50х50 из 30 диодов «берёт» 7,2 Вт на метр длины. Таким образом, если протяжённость составит, к примеру 4 м, общая мощность будет равняться 28,8 Вт. Соответственно, блок питания с 25% запасом — 36 Вт. Выбирайте компактную модель, легче будет спрятать.

Что же касается выключателя, то возможны следующие варианты:

• Простой кнопочный.
• Сенсорный от прикосновения.
• Инфракрасный, реагирует на взмах руки.
• Диммер, регулирующий световой поток. Управление может быть механическим, в виде вращающейся рукоятки или сенсорным.
• Блок управления, заставляющий свет мигать или переливаться разноцветными огнями, если выбрана многоцветная RGB-лента. Хотя, такие эффекты применяют нечасто.

Диодная подсветка для кухни на основе нескольких лент должна осуществляться только по параллельной схеме подключения

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ СВОИМИ РУКАМИ

Светодиодная подсветка должна быть собрана в соответствии со следующими правилами:

• Ленту нельзя отрезать по длине произвольно, лишь в определённых местах. Для этого на ней нанесены специальные отметки.
• При необходимости использовать несколько лент их подключают к блоку питания параллельно.
• Электрический кабель, идущий от блока питания, следует соединять с лентой не коннекторами, а пайкой, это надёжнее. Соединение следует герметизировать, обжав термоусадочной трубкой. Можно использовать и изоленту, но сделать это труднее и выглядеть будет не столь аккуратно.

Пошаговые рекомендации по пайке соединения ленты с кабелем

Обычный клавишный или кнопочный выключатель ставится до блока питания.

Схема подключения с обычным выключателем

Диммер или RGB блок — после блока питания.

Светодиодная лента на кухне: фото схемы подключения с регулируемым диммером световым потоком

Крепится светодиодная подсветка для кухни под шкафы с помощью двусторонней клеящей ленты. Сначала следует лишь слегка закрепить ленту в нескольких местах и, убедившись, что она находится на нужном месте и легла ровно, сильно прижать по всей длине.

Если вы не обладаете достаточными знаниями и навыком для работы с электрикой и электроникой, поручите монтаж подсветки специалистам. опубликовано econet.ru
