Схема подключения диммера
Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера, а также проверить индикаторной отверткой отсутствие фазы.
Схема № 1
Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.
Схема № 2
Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.
Схема № 3
Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза, а со второго регулятора с третьего контакта уходит на лампу.
Схема № 4
В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.
Какие бывают диммеры?
По способу осуществления регулировки бывает сенсорный диммер, механический, акустический и дистанционный.
Начнём с наиболее простых – механических. Если рассматривать тип исполнения, то можно выделить следующие виды диммеров:
- Модульный. Им регулируют освещение в общественных местах (лестничные клетки, коридоры, подъезды). Этот тип устройств монтируют в распределительном щитке, непосредственную регулировку осуществляет кнопочный или одноклавишный выключатель.
- Моноблочный. Устанавливается на разрыв фазы цепи, которая идёт к осветительной нагрузке, выполняет функции выключателя.
- Блочный вариант, это когда диммер монтируется вместе с выключателем (как блок розетка-выключатель).
Чаще всего в быту применяются моноблочные диммеры, которые различаются по способу управления:
- Поворотный. У такого диммера есть ручка, она вращается. Если установить её в левое крайнее положение, то освещение отключено. Если постепенно поворачивать ручку вправо, то яркость лампы будет увеличиваться.
- Клавишный. Это устройство по внешнему виду очень похоже на обычный двухклавишный выключатель. В этом случае при помощи одной клавиши происходит включение или отключение светильника, а вторая используется для регулировки мощности освещения (посредством удержания клавиши).
- Поворотно-нажимной. Принцип действия такой же, как и у поворотного устройства, только чтобы включить освещение, ручка немного утапливается.
Очень популярен сейчас сенсорный регулятор освещения, он имеет красивый внешний вид, гармонично смотрится в любом интерьере (особенно в стиле хай-тек). Регулировка осуществляется за счёт прикосновения к сенсорным кнопкам.
Самыми удобными считаются диммеры с дистанционным управлением. Это вполне заслуженно, ведь при помощи пульта регулировать яркость осветительного прибора можно из любой точки комнаты.
Акустические диммеры чаще всего применяют при планировании «умного дома», где управлять освещением можно путём голосовых команд или хлопков в ладоши.
Диммеры можно разделить по типу регулируемых ими ламп:
- Наиболее простые устройства используют для ламп накаливания и галогенных, которые работают от напряжения 220 V. Здесь всё просто – изменяется напряжение, и регулируется мощность свечения нити накала.
- Схема для галогенных ламп, работающих от напряжения 12 V или 24 V, должна быть с понижающим трансформатором. Когда нет такой возможности, то выбирайте регулятор под тип используемого трансформатора (у них есть специальная маркировка – С для электронных, RL для обмоточных).
- Светодиодные лампы требуют установки диммеров с импульсной модуляцией частоты тока.
Энергосберегающие и люминесцентные лампы регулировать сложно. Специалисты вообще не рекомендуют этого делать. Если уж очень надо управлять такими лампочками, то включите в схему диммера электронный пускатель.
Подробнее о диммировании различных типов ламп смотрите в этом видео:
Ну вот, сделали попытку познакомиться с таким регулятором света, как диммер. Надеемся, что теперь вам более или менее понятно, что это такое и каков принцип действия. По поводу схем подключения – диммеры устанавливаются в цепь либо вместо выключателя, либо последовательно с ним. Кстати, если вы с первого класса хорошо дружите с электроникой, то сделать диммер своими руками вам не составит особого труда.
В чем различия диммеров?
Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?
Диммеры различаются по следующим критериям:
- По типу монтажа;
- по исполнению и способу управления;
- по способу регулирования.
Давайте разберемся по подробнее с каждым из них.
По типу монтажа
Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.
Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.
Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.
По исполнению
По исполнению регулятор света для светодиодных и ламп накаливания может быть:
- Поворотным;
- поворотно-нажимного типа;
- кнопочным;
- сенсорным;
Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.
Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.
Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.
Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.
По способу регулировки
Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.
Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.
По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.
Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».
Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).
Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.
Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.
Принцип действия и основные разновидности диммеров
Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.
Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.
Классификация диммера по типу исполнения
С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.
- Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
- Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
- С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).
Классификация диммеров по способу управления
Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.
- Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
- Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
- Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.
Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.
Классификация по виду ламп
Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.
Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.
Видео – Правила подключения ламп к диммеру
А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.
Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.
Видео – Несколько слов о диммере для светодиодов
Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).
Пошаговая инструкция по замене
Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.
Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:
- меняют проводку или убеждаются в пригодности старых кабелей;
- если нет отдельного автомата в электрощитке, устанавливают его;
- подготавливают место для монтажа;
- выполняют установку.
Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.
Шаг 1 — отключение осветительного контура
Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).
Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

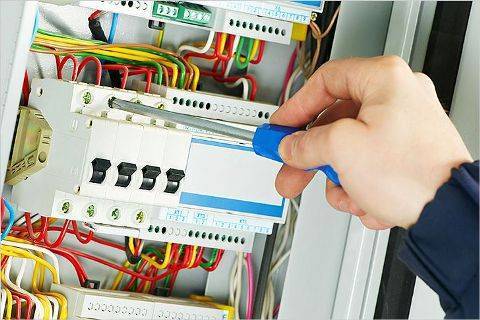

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом
Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.
Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.
Шаг 2 — демонтаж обычного выключателя
Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.
Галерея изображений
Фото из
Этап 1 – определение способа демонтажа
Этап 2 – снятие инструментов управления – клавиш
Этап 3 – демонтаж декоративной рамки
Этап 4 – откручивание механической части
Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.
Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.
Шаг 3 — установка регулирующего прибора
Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.
Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.
Галерея изображений
Фото из

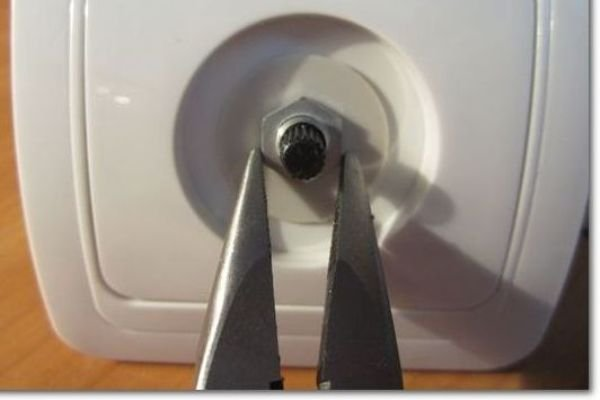

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом
Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась
Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют
Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления
С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая — выходящей
Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку
Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия
Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки
Этап 1 – откручивание скрепляющего элемента – контргайки
Этап 2 – разборка диммера на отдельные части
Этап 3 – разборка внутренней части диммера
Этап 4 – изучение элементов для подключения
Этап 5 – сверка со схемой подключения
Этап 6 – подключение жил к контактам
Этап 7 – фиксация корпуса на стене
Этап 8 – окончательная сборка диммера
После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.
Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.
Виды
Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.
Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.
Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.
В плане исполнения регулятор бывает:
- Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
- На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
- Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.
Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.
Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.
Возможные ошибки при монтаже
Установка диммера не вызывает сложности, но новички могут допустить ряд ошибок. К типичным проблемам относятся:
- использование светорегулятора при повышенных температурах – оптимальная предельная температура составляет 27-30 градусов;
- нагрузка должна составлять не менее 40-45 В, иначе падает срок службы диммера и лампы;
- неправильный выбор диммера под конкретную лампочку;
- использование регулятора для LED ленты в лампе и наоборот.
Последние 2 ошибки являются самыми распространенными. Перед началом монтажа нужно убедиться, что диммер подходит под лампочку, и только после этого начинать установку.
Основные требования к монтажу
Перед тем, как выполнить подключение диммера, следует ознакомиться с некоторыми требованиями к его установке:
- Чтобы не сокращать срок службы светорегулятора, подключать его следует только к лампам, мощность которых не менее 40 Вт.
- Установка диммера должна осуществляться в помещениях с температурой воздуха не более 25С во избежание возможного перегрева устройства.
- На разрыв соединения нельзя подсоединять ноль, а только фазный провод. Обычно это разъем с маркировкой «L».
- Для подключения диммера к люминесцентным лампам необходимо убедиться в том, что они могут применяться для диммирования, об этом обычно указывает соответствующая маркировка на упаковке продукции.
- Специальный диммер подбирается к светодиодным лампам.
- Мощность светорегулятора должна быть больше общей мощности всех светильников, к которым он подключается. Если он будет обслуживать три лампы мощностью по 60 ватт, то его мощность должна составлять не менее 300 ватт с запасом.
- Одновременное подсоединение к диммеру нагрузки емкостного и индуктивного характера запрещается.
Соблюдая необходимые требования, можно продлить срок службы светорегулирующего устройства.
При использовании диммеров следует учитывать несколько важных моментов:
Выбирать диммер надо в соответствии с типом используемых ламп.
Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.
То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений.
Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.
Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо!
Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.
Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:
- Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
- Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
- К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
- Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
- Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
- Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.
Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.
