Выключатель с таймером отключения: принцип действия и виды устройств

Виды выключателей, оснащённых таймером

Механический выключатель

Выключатель с задержкой времени отключения может быть нескольких видов:

Механизм часового типа в системах безопасности, когда осветительные приборы будут включаться для создания эффекта присутствия. Может работать как по установленному времени, так и в хаотичном порядке.
Устройство с интегрированным датчиком движения – предназначены для контроля уличного освещения и для обустройства светотехники в подъездах либо же нежилых зданиях. Включается исключительно при обнаружении движения.
Выключатель кнопочного типа – для запуска нужно нажать на кнопку, отключается сам, в соответствии с установленным временем, которое программируется владельцем.

Монтаж возможен в таких помещениях, как кухня, ванная, туалет или кладовка.

Электронный выключатель с таймером

По принципу размыкания выключатель-таймер разделяется на такие виды:

Устройства с механическим таймером – бывают поворотного типа и перекидного. Поворотные переключатели оборудуются вращательным механизмом с контактами, которые соединяются/размыкаются в конкретном положении тумблера. Схема работы перекидных выключателей несколько иная. Такие приборы оборудуются 3-я контактными парами и металлической пластиной, которая перекидывается на конкретную пару, тем самым замыкая её.
Выключатели с электронным таймером – контакты соединяются/размыкаются при нажатии на кнопку, после чего происходит срабатывание встроенного реле. Настройки и функции такого устройства можно программировать.

Что это такое?

Розеточное программируемое устройство на 220 В конструктивно представляет собой устройство обычной розетки, единственное различие заключается в наличии встроенного таймера.

Конструкция и принцип работы

Механическое устройство такой розетки оснащается рычажком, а электронное — системой электронного управления с клавишами и цифровым экраном. При необходимости допускается отдельное подключение и программирование таймеров, которые врезаются в проводку или к группе электрического оборудования.

Принципа действия основан на коммутации контактов. Метод коммутации в устройствах заключается на замыкании проводников в результате срабатывания временного реле.

Nikolay Kaposhko рассказал о принципе работы механического устройства с таймером.

Предназначение и варианты использования

Эксплуатация и применение розетки с таймером актуально для экономии энергии, которую потребляют электроприборы. Использование таких устройств обеспечивает не только экономию, но и автоматическое управление питанием в доме или квартире. Многие модели электрических розеток для низких или высоких температур можно запрограммировать так, чтобы они могли включать или выключать полив огорода. То же самое касается активации освещения на определенных участках территории или в комнатах квартиры. Благодаря широкому назначению розетки могут использоваться для регулировки отопления в доме или отключения и активации бытовых приборов.

Использование таких устройств дает возможность производить настройку программы включения в указанное время:

насосов;
кондиционеров;
вентиляторов и прочих устройств.

С учетом типа определенной модели, а также ее технических характеристик, устройство позволяет осуществить конфигурирование двух типов программ:

Суточная. В этом случае все настройки вбиваются на одни сутки и выполняются в течение 24 часов.
Недельная. С помощью этой функции у потребителя есть возможность настроить начало и конец работы электрического оборудования и устройств на каждый день недели.

С помощью таких устройств с таймером включения и выключения можно сразу решить несколько задач:

Управлять бытовой техникой и оборудованием. Автоматическая активация мультиварки, стиральной машины и других устройств может быть полезна для хозяйки.
Управлять светом и осветительными приборами. Если вы хотите предотвратить проникновение преступников в дом, то можно настроить автоматическую активацию музыки или освещения. Это позволит создать у злоумышленников впечатление и эффект наличия хозяев в помещении.
Автоматизировать сельскохозяйственные работы, в частности, речь идет только о тех процессах, выполнение которых не требует вмешательства человека. К примеру, можно автоматизировать работу вентиляции в теплицах и т. д.

О назначении устройств с таймерами рассказал канал ChipiDip.

Выбор устройства и его разновидность

Хорошее освещение является залогом нашего здорового зрения

Поэтому к выбору выключателей, будь то дистанционные устройства или обычные, нужно подходить с крайней осторожностью и внимательностью. Для частных двухэтажных домов хорошо подойдут дистанционные выключатели. Выключатели с пультом управления будут наиболее удобны в спальнях, где вы ляжете и сможете спокойно управлять освещением, зная, что пульт находится всегда в одном месте.

Выключатели с пультом управления будут наиболее удобны в спальнях, где вы ляжете и сможете спокойно управлять освещением, зная, что пульт находится всегда в одном месте.

Для залов и гостиных наиболее удобными и рекомендуемыми будут беспроводные дистанционные устройства. Так же они удобны в использовании на участке, например, в беседке. Выключатели с пультом, все же подходят больше для домов или масштабных квартир с несколькими комнатами.

Какие же выключатели все-таки лучше? С пультом, беспроводные, с датчиком движения или же реагирующие на звук? Определенного ответа на данный вопрос нет. Как говорится, на вкус и цвет… Каждый прибор дистанционного управления по-своему хорош. У каждого есть свои плюсы и минусы. Также каждый хорош в своем применении, если определить его в подходящее для него место.

У нас есть множество фирм по продаже дистанционных выключателей, и у каждой индивидуальные особенности товара. Большей популярностью пользуется белорусская фирма «Ноотехника» со своими выключателями Сапфир. Товар данной фирмы исключительно белого цвета. Устройства способны регулировать яркость, что способствует долгому использованию ламп.

Главной новинкой функций товара является способность периодического включения и выключения, что создает эффект присутствия хозяев в доме. Это очень хорошая функция для тех, кто часто бывает в длительном отъезде!

Особенности, классификация выключателя с функцией таймера

Прибор представляет собой электронный механизм, вмонтированный в плоскость стены, осуществляющий при заданном интервале времени автоматическое выключение либо отключение контролируемого устройства.

Для регулировки и управления как домашнего, так и офисного освещения применяют выключатель света с таймером различной конструкции. Единственное что их между собой отличает, это степень защищенности и наличие возможностей.

Принцип устройства, размыкающий электрическую сеть, классифицирует выключатели на несколько видов управления:

Кнопочное. Воздействие на кнопку дает соединение или размыкание контактов, отключая подачу электрики.
Перекидное. Наличие в нем нескольких контактов, предоставляет возможность переключать ряд имеющихся приборов.
Поворотное. Оснащено регулируемым механизмом вращения, движение которого размыкает/замыкает контакт.

По типу работы подразделяют таймеры на механическую и электрическую систему запуска. В механических, нужный рабочий цикл задается поворотом имеющегося на поверхности диска. При запуске электронного вида таймеров, необходимые параметры задаются нажатием нужных кнопок в системе пульта управления.

Как настроить электронный розеточный таймер

Разновидностей и моделей электронных розеточных таймеров много. Но в целом принцип их настройки похож. Практически все они оснащены жидкокристаллическим дисплеем, на котором отображаются настройки и текущие пункты меню. Под ним расположен ряд кнопок для управления и установки времени.

Их набор обычно одинаков на разных моделях. Вот перечень часто встречаемых элементов управления:

master clear. В инструкциях к таймерам обычно начинает инициализацию прибора. Представляет собой кнопку сброса всех настроек из памяти, в том числе и сброс текущего времени. Кстати, кнопка может называться просто reset или «сброс»;
random или rnd. Установка или сброс режима случайного включения;
clk или clock. Кнопка отвечает за несколько функций. Установка времени вместе с кнопками hour, min, week. Вместе с кнопкой timer переводит форматы времени;
timer. Собственно, установка таймера. Используется вместе с кнопками week, hour, min;
rst/rcl. Отключение и включение программ;
week/hour/minute. Установка времени на неделю, час минуту.

В целом, установка и настройка электронного таймера включения и выключения по заданной программе выполняется не сложнее, чем на простых электронных наручных часах. Кнопки могут называться по-разному в зависимости от производителя или даже могут быть локализованы на русский язык.

Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:

После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».

Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений

Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель

Настройка таймера Masterclear согласно инструкции по эксплуатации

Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:

Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
Выход из меню программирования осуществляется кнопкой Clock.

Установка таймера – это способ экономии потребления электричества для любого прибора.

Ещё раз увидеть тонкости настройки можно из представленного видео.

Экономное реле времени для наружного освещения

При проектировании наружного освещения проектировщикуследует подумать и об экономии электроэнергии. Стандартная схема управления наружным освещением включает вечером и отключает утром освещение. Сегодня расскажу про специальное реле для управления наружным освещением.

Относительно недавно на блоге я уже рассказывал про схему управления наружным освещением и данную статью можно считать продолжением той темы.

Есть два способа получения экономии электроэнергии при работе наружного освещения или световой рекламы:

Применение ламп с высокой световой отдачей, светильников с высоким КПД.
В результате организационных мероприятий.

Пока светодиодные светильники достаточно дорогие и окупают себя в лучшем случае через год. Поэтому, из первого варианта, на сегодняшний день уже ничего не выжать и экономию увидим нескоро.

Как выбрать беспроводной выключатель

Как видим, представленные на рынке электроаксессуары имеют разную модификацию, оснащены различными функциями, которые легко могут запутать

Команда VyborExperta.ru, основываясь на рекомендации специалистов, подготовила список, на что обращать внимание при покупке

Тип устройства

Выбор зависит от особенностей монтажа, личных «вкусовых» предпочтений. Сенсорные панели – более современные, однако обычно устанавливаются в коробку, что требует дополнительных манипуляций. Пластиковые кнопки напоминают классические выключатели. Крепятся быстро, легко. Бывают одноклавишные, двухклавишные, с подсветкой и без.

Беспроводной проходной выключатель подойдет тем, кто планирует проводить дополнительное освещение длинных коридоров, лестничных маршей, подъездов, офисных зданий.

Мощность нагрузки

Производители выпускают бесконтактные выключатели с абсолютно разной подключаемой мощностью 200/300/1000/3000Вт, допуская возможность управлять сразу несколькими бытовыми приборами. Особенно грешат этим дешевые китайские модели. Лучше рассчитать суммарную мощность нагрузки заранее, то есть, что вы планируете подключать: количество люстр, ламп, вентилятор и т.д. Исходя из полученного результата, выбирать силовой блок с «запасом» мощности – примерно на 20% выше.

Дальность действия, частота

Существуют два параметра работы – дома, на улице. Причем для последнего случая дальность гораздо выше. Связано с отсутствием большого количества препятствий, шумов, снижающих радиус действия. Бюджетные комплекты с частотой 433 Мгц и дальностью 30 метров подходят для управления одним электроприбором в пределах комнаты.

Преодолеть кирпичную перегородку вряд ли по силам. Модели с частотой 868 МГц способны «пробить» 2-3 стены, на открытой местности сработать на расстоянии 200 метров. Продвинутые устройства управляют светом от 250 метров. Актуальны для загородных участков.

Модели с высокой частотой энергоэффективнее. Они сажают батарейку в несколько раз медленнее, чем приборы с более низкой частотой.

Управление

Бывает сенсорное, клавишное, дистанционное. Первый тип предполагает включение/отключение света одним касанием пальца. Есть модели с указанием значков управления, что может испортить общий вид, есть – срабатывающие в любом месте панели.

Клавишный тип – традиционный, привычный. Может быть одна, две, три клавиши. Большое количество предполагает установку различных сценариев, дает возможность управлять сразу несколькими осветительными приборами, расположенными где угодно.

Дистанционный тип – вместо выключателя пульт или брелок. Не требует никакого монтажа.

Функционал

Чем проще изделие, тем меньше стоимость. За развернутый функционал в виде встроенного модуля Wi-Fi, таймера, режимов одновременного управления приборами, например, закрыть умные шторы/включить свет – придется доплатить. Наличие опции диммера позволит регулировать яркость свечения, экономить электроэнергию

Обратите внимание на рабочий ресурс. Обычно указан количеством нажатий

Показатель 200000 – оптимальный.

На что обращать внимание при покупке?

Прежде чем, купить электронный таймер розетку, стоит изучить инструкцию к ней и обратить внимание на некоторые параметры

Цикл работы

Таймер может работать двумя способами, в связи с чем устройства делятся на два типа:

розетка с таймером недельная – работа подключенного устройства контролируется в зависимости от дня недели. Это удобно, например, при работе бойлера с горячей водой, когда обитатели жилья с понедельника по пятницу пребывают на работе или в школе и горячая вода в дневное время не требуется, а в выходные они проводят это время дома.
розетка с таймером суточная – работу таймера можно запрограммировать с использованием 24-часового цикла работы, например, подключенное устройство будет включаться каждые 15 минут на 15 минут.

Очень часто выключатели оснащены возможностью программирования в обоих направлениях, благодаря чему пользователь не должен на этапе покупки решать, как настроить таймер розетку, какой цикл работы для него подходит.

Стоит внимательно почитать инструкцию к розетке с таймером включения и выключения, и проверить, сколько комбинаций можно установить и сколько циклов включения и выключения можно запрограммировать.

Подключение

В продаже можно встретить два вида подключения этих устройств:

через электрические розетки – подключается непосредственно к контакту;
через DIN-рейку – ее можно установить на шкафчике домашнего электрощита.

Питание

Большинство программаторов, доступных на рынке, предназначены для домашнего использования и подключения к источнику питания 220-230 В.

Встроенный аккумулятор

Нередко для дома или квартиры люди решают купить механический таймер розетку, который после аварийного отключения и последующего включения электричества, сам включается и без проблем продолжает работать, так как введенные параметры не сбиваются. Однако в настоящее время многие электронные розетки-таймеры имеет защиту в виде встроенного аккумулятора, который поддерживает работу устройства даже после потери питания, таким образом, прибор может продолжать работать в установленном режиме даже после аварийного отключения электричества.

Максимальная мощность нагрузки

Это очень важный параметр, который позволяет определить, какие устройства можно подключить к розетке с таймером. Перед покупкой следует проверить мощность приборов, которые будут управляться по времени, и на основании этого подобрать подходящую модель.

Точность программирования

Вышеуказанный параметр позволяет установить с заданной точностью время, когда нужно выключить/включить устройство. Наиболее точными являются цифровые электронные розетки-таймеры, которые позволяют запрограммировать устройство с точностью до 1 минуты. Механические программаторы позволяют чаще всего установить время с точностью 5-15 минут.

Сертификаты и безопасность

Если таймер находится в месте, подверженном неблагоприятным воздействиям, например, на открытом воздухе, стоит проверить, имеет ли устройство соответствующие сертификаты, свидетельствующие о хорошей герметичности и прочности корпуса.

Одним из наиболее часто применяемых стандартов является IPxx (вместо х на устройстве указаны конкретные цифры), где первая цифра определяет степень пыленепроницаемости, вторая – степень влагозащищенности. Чем выше цифры, тем выше защита от внешних воздействий.

Отличительные черты сенсорного устройства

Электронный прибор относится к высокотехнологичному поколению приборов, основное предназначение которых — управление иллюминацией. Принцип его работы основан на регулировке тока с помощью микросхемы, в обычных же переключателях применяются скользящие контакты стандартного типа.

За счет такой платы исключается образование короткого замыкания. Это значит, что существенно повышается эксплуатационный срок ламп, а также ресурс самого выключателя.

Бытовые модификации электронных коммутационных приборов используются в сетях с напряжением 220 В. Их применяют для подключения бра, управления и регулировки подсветки или основной иллюминации

Максимальное удобство управления осветительными устройствами — основное преимущество сенсорного (электронного) выключателя.

Он отличается от обычного наличием специального датчика, который и послужил основой для наименования этого вида. Сенсор, расположенный в конструкции, фиксирует излучаемое тепло рук, реагирует на касание или же на звуковой сигнал.

Сенсорные механизмы можно встретить в повседневной жизни практически повсеместно. Этот современный датчик позволяет осуществлять контроль различных действий

Поскольку самостоятельно сенсорный воспринимающий элемент не способен воспроизводить сигналы, достаточные для начала регулировки светотехники напрямую, в устройстве используются усилительные приборы. Такими проводниками являются транзисторы или другие альтернативные элементы.

Для распределения усилителей используется способ каскадного размещения:

Первое место в цепи, сразу после датчика, занимает транзистор с высокой чувствительностью и низкой мощностью.
Следующим в колебательном контуре идет аналогичный механизм, однако с более низкой восприимчивостью, но с мощностью достаточной для передачи большой нагрузки на элемент.

Довольно часто в электронных переключателях применяется гальваническая изоляция управляющей цепи, где контрольный сигнал посылается посредством оптического излучения — оптопары. Таким образом, осуществляется отделение хрупкой части механизма, а именно датчиков от силовой.

Также возможно применение и радиодиапазона, где отправка команд выполняется через протоколы эфира задействованной беспроводной сети, например, BlueTooth или Wi-Fi.

Датчик обладает силой тока всего в несколько единиц миллиампер, что является недостаточным даже для передачи сигнала на базу транзистора. Поэтому для отправки команды в сенсорном выключателе применяются усилители

Питание активных элементов, входящих в состав электронного выключателя, может осуществляться с помощью батареек или электросети. Однако для второго варианта потребуется производить определенные манипуляции для выпрямления сетевого напряжения с последующим его обрезанием до требуемого уровня.

Самый простой пример – полупроводниковый диод Зенера. В редких случаях можно встретить встроенный полноценный импульсный блок питания.

Топ-10. BSEED 1/2/3 1Way

Рейтинг (2021): 4.65

Учтено 439 отзывов с ресурсов: АлиЭкспресс

Лучшая скорость доставки Этот товар приходит с АлиЭкспресс за 7–10 дней. Продавец отправляет его сразу после оплаты чека покупателем. И упаковывает так, то приходит всё в целости и сохранности.

Характеристики
Средняя цена: 1 208,61 руб.
Количество заказов: 1141
Управление: касанием
Размеры: 157х86х35 мм

Интересная настенная модель сенсорного выключателя с розеткой. Доступна на АлиЭкспресс в трех популярных цветах: черном, белом и золотом. Выключатель подключается без провода с нулевым сопротивлением, в стандартное установочное отверстие. Для розетки нужен провод с заземлением. Wi-Fi отсутствует, как и возможность управления дистанционно. Сам выключатель добротный, крепежная пластина выполнена из металла лучшего качества. Розетку можно поворачивать. Чувствительность сенсорной пластины отличная. Упаковка – фирменная коробка. На странице продавца много отзывов от довольных покупателей. Товар действительно красивый и качественный.

Плюсы и минусы

Высокое качество
Чувствительный сенсор
Установка по горизонтали и вертикали
Быстрая доставка

Без поддержки Wi-Fi
Нет пульта ДУ
Тусклая подсветка индикатора состояния

Купить на AliExpress.com

Терминалы для подключения проводов

Для подключения проводников к коммутационному аппарату существует два основных вида клемм:

винтовые – жила проводника зажимается путем затяжки винтов;
зажимные (пружинные) — проводник достаточно вставить, подпружиненная площадка прижмет его сама.

Пружинные клеммы удобнее, монтаж осуществляется быстрее. Но винтовые считаются более надежными.

Аппарат с пружинными клеммами.

С другой стороны, если проводка выполняется кабелем с алюминиевыми жилами, следует помнить о пластичности этого металла. Винтовые терминалы требуют периодического подтягивания, иначе не избежать появления плохих контактов и соответствующих последствий. Пружинные будут поджимать провод сами.

Функции прибора

Возможность отключать или включать свет по времени – основная задача интеллектуальных переключателей. Они выполняют и иные функции, например, можно запрограммировать устройство на включение отопительной системы перед приходом владельцев. Также таймер настраивается на отключение приборов, когда жильцы покидают дом.

Основные сферы применения выключателей с таймером:

контролирование автоматических систем полива;
набор/спуск воды в террариумах и бассейнах;
ревизия работы аквариумных приборов – компрессоры, фильтры и т.д.;
охранные системы;
уличное освещение частных домов.

Таймер позволяет оптимизировать работу любой электротехники, которая будет функционировать лишь в установленное время.

Как самостоятельно изготовить таймер: схемы и рекомендации

Электрические устройства для контроля подачи тока имеют разную конструкцию. Релейные считаются самыми надежными. Также встречаются симисторные и тиристорные. Подключающий элемент на общей схеме может располагаться в нескольких местах:

спереди;
сбоку;
сзади;
присоединяться с помощью отдельного разъема.

Для настройки времени может использоваться потенциометр, переключатель, кнопки.

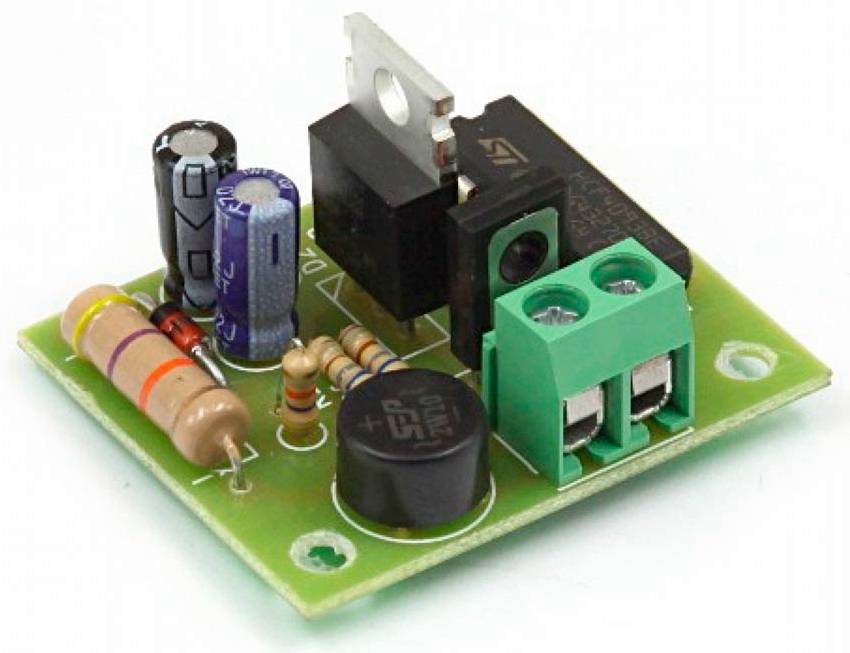

Способы создания реле времени в розетке 220В своими руками

Если предполагается эксплуатация устройства при нагрузке 220В, нужно брать диодные варианты, которые укомплектованы магнитным пускателем. Контроллер собирается из таких элементов:

тирристор;
диоды (4 шт.), под 1А и 400В на выходе;
сопротивление (3 шт.);
пусковая кнопка;
конденсатор с емкостью 0,47 мФ.

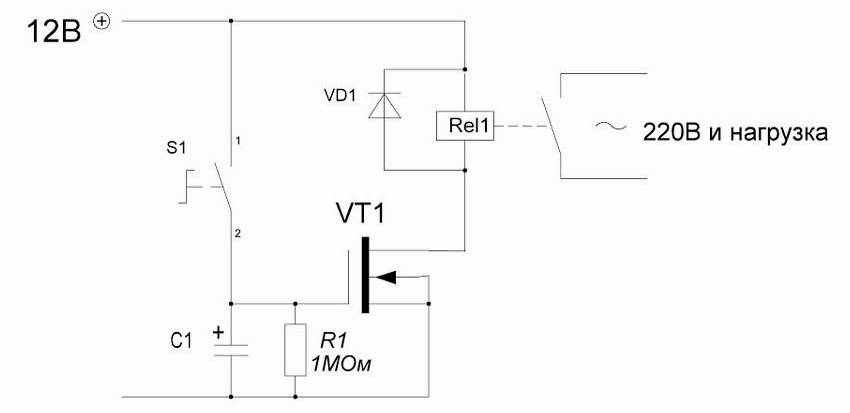

Схема реле на одном транзисторе

Принцип действия такой схемы довольно простой. После нажатия пусковой кнопки происходит замыкание сети и начинается зарядка конденсатора. В этот момент тирристор находится в открытом состоянии. Когда зарядка конденсатора завершается, он закрывается. В результате этого прекращается подача электричества и прибор отключается.

Чтобы скорректировать работу, можно подобрать соответствующую мощность конденсатора и резистор сопротивления (R3).

Можно использовать и такой вариант:

Один из контактов диодного моста вместе с выключателем кинуть на 220В.
Второй контакт диодного моста соединяется с выключателем.
Тиристор ВТ 151 подключают к резисторам сопротивления (1500 и 200 Ом), а также к диоду.
Оставшиеся контакты диода и резистора 200 Ом подключают к конденсатору. Параллельно с ним включается сопротивление на 4300 Ом.

Реле на микросхеме

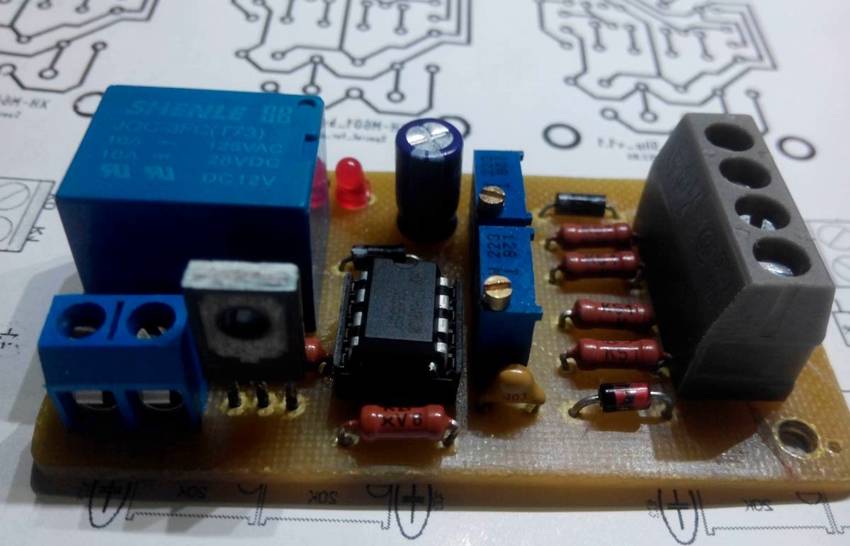

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

клеммники винтового типа;
диод;
плата размером 65х35;
резистор;
паяльник для точечных соединений;
программный файл Sprint Layout;
биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

Таймер, изготовленный своими руками

Как работает эта система:

Нажатием кнопки выполняется запуск.
Схема замыкается и на прибор дается напряжение.
Загорается лампочка и запускается процесс отсчета времени.
Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.

Основные характеристики прибора

Автоматический выключатель должен соответствовать таким характеристикам:

Иметь предельно долгие параметры времени, на которое можно его запрограммировать. Чем больше диапазон времени, тем больше функций способен выполнять прибор.
Обладать высоким показателем точности с учётом интервалов времени, не допускать ошибок при функционировании касательно факта срабатывания реле – устройство включения/выключения.
Иметь малую дискретность, высокую стойкость против колебаний напряжения, функционировать в диапазоне 230 В с показателем силы тока 16А.
Обладать достаточным функционалом для настройки различных задач по оптимизации расхода электроресурсов. Поддерживать иной тип коммутаций.

Приборы выполняют массу функций:

включают и выключают освещение, как внутреннего типа, так и уличного;
отслеживают режимы функционирования энергозависимых приборов;
поддерживают микроклимат в комнатах на установленном уровне;
гарантируют включение/отключение отопления в автоматическом режиме;
включают/выключают вентилятор и элементы системы охраны;
регулируют режимы функционирования рекламных билбордов;
контролируют системы жизнеобеспечения больших аквариумов;
управляют системами полива и орошения.

Автоматический переключатель создаёт эффект присутствия владельцев жилища. Это является дополнительной защитой от несанкционированных проникновений.

Электронные и механические

Аналоговый механический таймер — самый простой тип, такие устройства в тех или иных формах используются человечеством уже много веков. Современные версии обычно представляют собой аналоговую ручку, вращением которой владелец задает время выключения. Рукоятка имеет градуированную шкалу, могущую означать секунды, минуты, часы и дни — размерность шкалы зависит от конкретного прибора. До истечения заданного времени электричество будет подаваться, но после этого выключится автоматически.

Конструкция механического реле весьма проста, но не лишена недостатков:

нельзя выставить случайный режим срабатывания;
невозможна постановка сложных и разветвленных задач;
меньшая точность по отношению к электронно-цифровым образцам.

Электронный таймер представляет собой прибор с управляющей поведением системы логической микросхемой и контрольными элементами, с помощью которых владелец устанавливает программу. Как правило, гаджеты этого вида оснащены ЖК-экраном. Их особенности:

экран отображает состояние и настройки устройства;
лицевая панель содержит функциональные управляющие кнопки;
поддерживается множество опций и задание алгоритмов работы;
высокая точность благодаря цифровому отсчету времени (вплоть до миллисекунд);
возможность создания расписания вплоть до 365 дней (зависит от модели).

Электронные варианты весьма популярны, поскольку имеют гибкий функционал, точность и многозадачность. Но им зачастую требуется дополнительное питание, а память не всегда энергонезависима, что следует учитывать.

Выводы и полезное видео по теме

Обзор выключателей, реагирующих на движение объекта, попавшего в его поле зрения:

Как правильно осуществить программирование электронного таймера выключателя розеточного типа. Об этом в видеоролике:

Правила установки прибора с таймером отключения электронного типа в квартирный щиток описаны в видео:

Ознакомившись с разнообразием моделей выключателей, их особенностями и отличием различных типов, можно подобрать наиболее благоприятное решение для своего дома

Важно перед покупкой внимательно изучить технические характеристики и правила программирования приспособления и обратить внимание на его возможность функционировать при отключении электропитания

Выключатель с таймером отключения: как работает и какой вид лучше выбрать
