Выключатель света с регулятором яркости: устройство, критерии выбора и обзор производителей

Светорегуляторы: достоинства и недостатки

К числу плюсов диммеров можно отнести:

  1. Комфортное управление яркостью освещения. В некоторых случаях это можно сделать дистанционно или с помощью акустического сигнала.
  2. Возможность использования регуляторов в качестве выключателей для зажигания и тушения ламп.
  3. Уменьшение нагрузки способствует продлению периода эксплуатации осветительных приборов.
  4. Современные модели часто имеют функцию программирования, что позволяет имитировать присутствие хозяина в случае отъезда.

В ассортименте специализированных магазинов представлен широкий модельный ряд устройств, которые различаются по своей конструкции, дизайну, стоимость, набору различных опций.

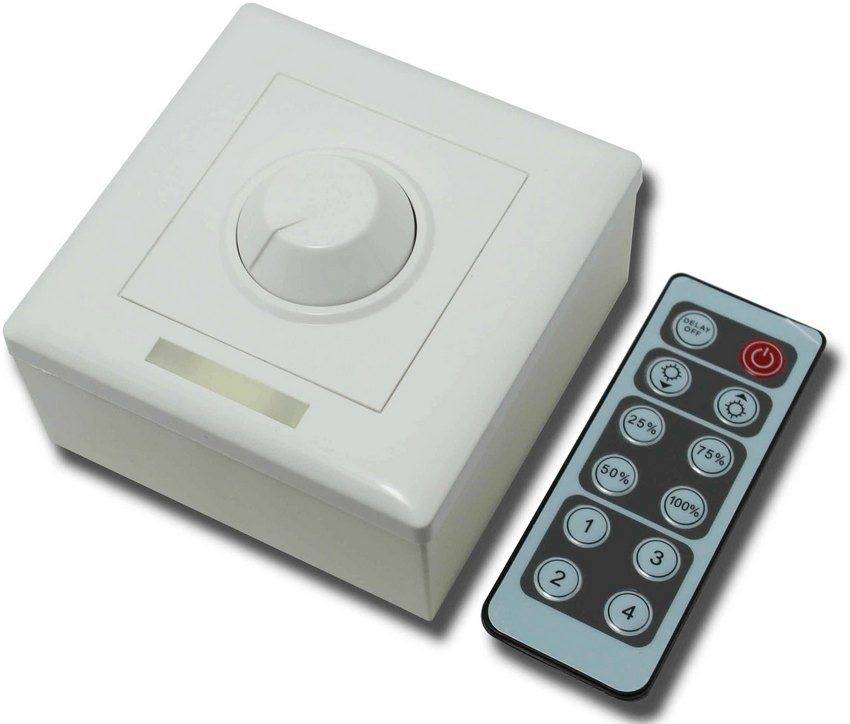

Чрезвычайно удобным устройством является дистанционный диммер, позволяющий зажигать и гасить свет, а также изменять его яркость на расстоянии при помощи пульта

В то же время эти приборы имеют ряд определенных недостатков. Прежде всего, они чувствительны к перегреву, поэтому рекомендуется устанавливать их в помещениях с температурой не выше +25°C.

При использовании диммеров нужно соблюдать минимальный уровень нагрузок, равный 40 Вт. Если часто нарушать этот показатель, регулирующий механизм преждевременно выйдет из строя.

Подаваемые импульсы могут стать источниками радиопомех. Для компенсации этого не слишком приятного эффекта в схему порой вводят катушки с конденсаторами (LG фильтры).

Если в цепь включены мощные лампы с длинными нитями накаливания, следует остерегаться подавать на них минимальное напряжение, поскольку приборы могут начать «петь».

К схеме питания строго запрещено подключать телевизоры, компьютеры, планшеты, радиоприемники. Не допускается подсоединение ЭПРА (электронные пускорегулирующие аппараты), люминесцентных ламп.


Согласно расчетам специалистов, 50% снижение мощности лампы накаливания при помощи современных диммеров позволяет сэкономить 15% электрической энергии

Дискуссионным вопросом является экономия электроэнергии при регулировании работы ламп накаливания.

Исследования ученых показали, что применение современных видов диммеров способствует некоторому снижению электропотреблению, однако этот показатель вряд ли можно назвать внушительным.

Почему жужжит диммер или лампа

Зачем обязательно нужно брать запас по мощности? Дело в том, что при подключении даже через качественное устройство 100% возможной нагрузки, с дальнейшим понижением яркости до минимума, есть вероятность того, что диммер будет работать с неприятным жужжанием.

Из-за этого звука просто невозможно будет находиться в комнате. Еще один неприятный момент — это жужжание светильника.

Как правило, издают такие звуки дросселя или стабилизаторы в блоках питания. У них меняется режим работы при диммировании и они начинают издавать посторонние высокочастотные вибрации. Помогает либо замена блока, либо его заливают эпоксидной смолой или аналогом.

Поэтому не экономьте и всегда делайте выбор с запасом по ваттам. И дело здесь в первую очередь не в контактах, а в той микросхеме, которая присутствует внутри корпуса.

А еще в качественных моделях от известных брендов, например Schneider Electric, Legrand, и даже в недорогих Makel, внутри встраиваются предохранители для защиты устройства от перегрузки.

Их даже может быть два штуки — один рабочий, другой запасной.

К некоторым разновидностям можно подключить дополнительный переключатель для включения света из других мест.

Это подойдет для больших комнат и помещений. Низковольтные диммеры на 12, 24в используют для подключения светодиодной ленты на потолке, либо настенных светильников соответствующего напряжения.

Конструктивные особенности выключателя со светорегулятором


Симисторный диммер Модельный ряд выключателей с терморегуляторами представлен десятками моделей, которые отличаются друг от друга по принципу действия, конструктивным решениям, виду регулировочного устройства и совместимости с разными типами ламп.

  • Диммерный выключатель на основе реостата – первые модели светорегуляторов, в основе действия которых – смена сопротивления тока с помощью системы резисторов. По мере уменьшения сопротивления сила тока возрастала, увеличивая яркость ламп, и наоборот – рост сопротивления уменьшал силу тока, приглушая световой поток. Реостатные выключатели малоэффективны в вопросах оптимизации энергопотребления. Они способны превращать часть электрической энергии в тепловую, что не позволяет ощутить экономию ресурсов.
  • Диммеры симисторного типа. Проход тока через полупроводниковый симистор обусловлен напряжением между электродами. При достижении требуемого уровня напряжения симистор открывается, пропуская поток. Одновременное уменьшение сопротивления увеличивает силу тока и дает необходимую яркость светового потока.

Уточнить назначение и конструктивное решение конкретной модели выключателя позволяет следующая буквенная маркировка:

  • Литера R — диммер-переключатель предназначен для изменения яркости ламп накаливания с омной или резистивной нагрузкой.
  • Литера L — диммеры для понижающих типов трансформаторов, используемых с низковольтными типами ламп.
  • Литера С — модели для электронных трансформаторов.

Предназначение

Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но сами русские диммер часто называют ещё светорегулятором, потому что он представляет собой электронное устройство, при помощи которого можно менять электрическую мощность (то есть регулировать в большую или меньшую сторону).

Чаще всего с помощью такого устройства управляют осветительной нагрузкой. Регулятор освещения предназначен для изменения яркости света, который излучают светодиодные лампы, а также лампы накаливания и галогенные.

Простейшим примером диммера является переменный резистор (или реостат). Ещё в 19 веке немецкий физик Иоганн Поггендорф изобрёл это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи путём увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулировкой сопротивления и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока при этом будут большими, что приведёт к сильному нагреву устройства. Так что такой регулятор совсем невыгоден, он будет работать с низким КПД.

В качестве диммера также можно использовать автотрансформаторы. Их применение обусловлено высоким КПД, во всём регулируемом диапазоне будет выдаваться практически неискажённое напряжение с необходимой частотой 50 Гц. Но автотрансформаторы довольно габаритны, много весят, для управления ими нужно прилагать немалые механические усилия. К тому же такое устройство дорого обойдётся.

Диммер электронный – этот вариант наиболее выгоден с экономической точки зрения. Он отличается компактностью и немного другим принципом действия. О нём поговорим более подробно.

Как выбрать диммер

Разновидности. Для работы в системе освещения могут использоваться диммеры нескольких типов.

  1. Механические модели представляют собой классические потенциометры, для управления которыми используется простейшая схема. Они просты и долговечны в работе, отличаются доступной ценой. Но не всегда их внешний вид и способ управления устраивает современных потребителей.
  2. Электронные диммеры позволяют регулировать интенсивность освещения контактным или бесконтактным способом. Больше всего пользователи интересуются моделями с дистанционным управлением. Для этого применяются ультразвуковые или инфракрасные технологии. Самые передовые приборы могут управляться через интернет.

Мощность светорегулятора

При выборе диммера важно правильно рассчитать максимальную мощность всех осветительных приборов в одной цепи. Для этого нужно суммировать мощности лампочек, к полученному результату добавить еще 20%

Если планируется установить комбинацию из двух светорегуляторов, то добавляется 25%. Запас по мощности требуется для того, чтобы при полной нагрузке не появлялось неприятное жужжание диммера или лампы.

Тип регулятора. Все светорегуляторы, которые приводятся в действие контактным способом, можно разделить на три типа.

  1. Поворотные механизмы удобны и привычны в работе. Но для включения или выключения света необходимо полностью сделать оборот колесиком.
  2. Поворотно-нажимные модели позволяют включать и выключать свет простым нажатием на круглую рукоять. А интенсивность освещения регулируется привычным поворотом колесика.
  3. Кнопочные светорегуляторы не имеют круглых ручек. Они внешне не отличаются от обычных клавишных выключателей. Для изменения яркости свечения ламп требуется нажать клавишу и удерживать ее некоторое время. В отдельных моделях имеется вторая кнопка, она позволяет фиксировать несколько выставленных вариантов освещенности.

Мы отобрали в обзор 6 лучших диммеров. Все они реализуются в магазинах нашей страны. При распределении мест учитывалось мнение экспертного сообщества и отзывы потребителей.

Тип лампочек

Важно запомнить, что встречаются регуляторы освещения, подходящие для ряда определенных типов ламп, однако универсального диммера не существует. Выбор светорегулятора должен производиться в зависимости от вида и мощности лампочек. Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки

При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности

Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки. При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности.

Выбрать диммер для ламп накаливания значительно проще, чем для других источников света. Также преимуществом является простота его подключения: его можно установить вместо обыкновенного выключателя. Но нужно отметить такой момент, что уменьшая яркость лампы накаливания при помощи светорегулятора, цвет ее свечения также изменится и станет более красным.

Что касается люминесцентных ламп, то выбрать регулятор освещения для них практически невозможно. Теоретически данное мероприятие возможно, но при условии создания сложной технической системы с дополнительным использованием электронного пускорегулирующего аппарата и контроллера. При этом сам диммер будет отличаться от применяемого для лампочек накаливания.

Выбрать регулятор света для энергосберегающих ламп, то есть для компактных люминесцентных (КЛЛ), несколько проще. Если в КЛЛ уже имеется встроенный пускорегулирующий аппарат (ПРА), то данная лампочка легко диммируется при помощи обычного регулятора. При отсутствии ПРА, она будет диммироваться с таким же трудом, как и обычная люминесцентная, что весьма трудоемко и затратно.

Для галогенных ламп выбрать светорегулятор очень просто. При этом, можно использовать регулятор для лампочек накаливания, либо приобрести диммер именно для этого типа изделий

Следует обратить внимание на напряжение, от которого работает галогенка. Если речь идет о напряжении 12В, то необходимо применение понижающего трансформатора. Выбор диммера для устройств, основанных на применении светодиодов более затруднителен

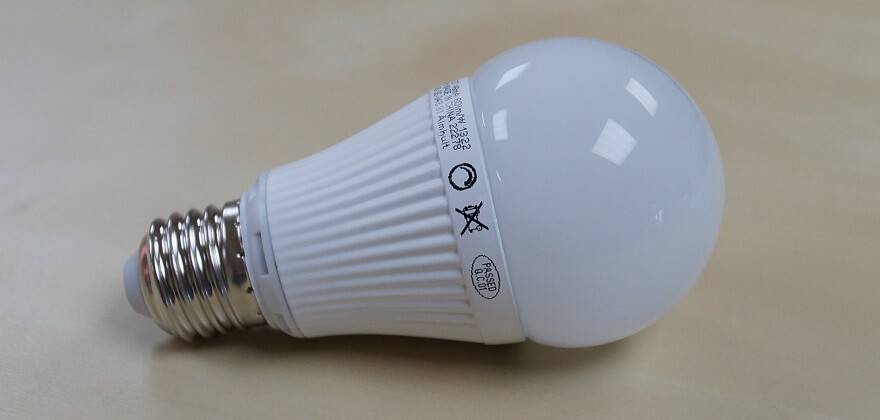

Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления

Выбор диммера для устройств, основанных на применении светодиодов более затруднителен. Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.

При выборе диммера для LED-ламп 12 В стоит не забывать о применении понижающего трансформатора напряжения, а также об использовании специального контроллера

Чтобы выбрать регулятор освещения для светодиодных модулей, лент и линеек, нужно обратить также внимание на напряжение, от которого эти устройства работают. Обычно это 12В, а как уже было сказано выше, для их работы требуется установка дополнительных приспособлений, среди которых контроллер и специальная интеллектуальная панель управления. Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:

Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:

Что учитывать перед покупкой?

Приобретать беспроводной модуль следует в специализированном магазине, непременно учитывая такие характеристики изделия, как:

  • тип лампочек, доступных для управления;
  • размеры и общий внешний вид изделия (материал, из которого сделан корпус, цветовая гамма, форма и количество клавиш);
  • диапазон рабочего напряжения;
  • количество каналов;
  • радиус покрытия сигналом;
  • максимально допустимая в процессе эксплуатации нагрузка;
  • уровень номинального тока;
  • заводская комплектация;
  • перечень рабочих частот;
  • способ передачи командного сигнала;
  • кодировка (наличие или отсутствие);
  • вид питания передатчика (генератор, аккумуляторная батарея);
  • заявленный производителем период, на который хватает объема батареи;
  • принцип крепления прибора;
  • стоимость.

Дополнительно нужно выяснить у продавца, какой гарантийный срок дает на продукцию изготовитель и где располагаются сервисные центры. Полная информация поможет сделать правильный выбор и приобрести именно ту модель, которая по всем параметрам удовлетворит требования, предъявляемые к прибору покупателем.

Схема подключения диммера для светодиодных ламп

Подключить светорегулятор вместо обычного выключателя не составляет особой проблемы, и выполнить установку может любой человек более-менее знакомый с электричеством и умеющий держать отвертку. К тому же пошаговая инструкция облегчит задачу. Рассмотрим подключение диммера фирмы Легранд.

Схема подключение светорегулятора в электроцепь

Фото процессаОписание этапов
Для начала необходимо обесточить сеть, предварительно определив при помощи индикатора фазовый провод, разобрать диммер и освободить подрозетник.
На корпусе видим три разъема:

  1. Фаза.
  2. На нагрузку.
  3. B – для подключения дополнительных выключателей.
Значительно облегчает задачу прилагаемая к диммеру схема подключения.
Отпускаем зажимные винты и вставляем провода в разъемы в соответствии с распиновкой. В данном случае белый провод у нас фаза, а синий уходит на нагрузку.  Хорошо зажать винты (главное не переусердствовать), тем самым обеспечивая надежный контакт.
Вставляем диммер в подрозетник и фиксируем его в коробке при помощи двух саморезов.
Устанавливаем декоративную рамку и клавиши. Клавиши устанавливаем в соответствии с инструкцией (широкая включает и выключает свет, а более узкая отвечает за регулировку яркости освещения).
Проверяем работу светорегулятора и, если все в порядке, наслаждаемся плодами своего труда.

На видео показан пример установки светорегулятора:

Watch this video on YouTube

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Варианты подключения регулятора

Рассмотрим ряд наиболее популярных вариантов подключения диммеров: напрямую к выключателю, встроенного типа и с выносной кнопкой.

Светорегулятор подключается к выключателю

Для выполнения монтажа требуется отключить электрический ток. Убедившись, что он не попадает на клеммы прибора, нужно снять выключатель. Прежде всего убирается крышка прибора (одно- или двухклавишная панель), закрывающая соединительные элементы.

Затем отверткой ослабляются винты крепления, после чего конструкция аккуратно достается из стены. При этом необходимо следить за целостностью изоляционного покрытия проводов. Если оно будет случайно нарушено, нужно тут же замотать повреждения лентой для изоляции. Завершающим этапом является отсоединение проводов от клемм.

После этого можно заняться установкой светорегулятора. К клеммам устройства подсоединяются провода, затем крепеж проверяется на прочность. Следует учесть, что участок провода, выступающего за клемму, должен быть оголен не более, чем на 0,3 см. Лишний конец можно отрезать либо заизолировать.

Не повреждая изоляцию проводов, следует разместить диммер на место, где находился выключатель. Прибор прижимается к стене и фиксируется винтами. Все остальные части конструкции также подсоединяются к светорегулятору.

Галерея изображений
Фото из
Подсоединенный к лампочке и отрегулированный на минимальную мощность диммер позволит значительно повысить срок службы изделия, уменьшив потребление энергии

Для подключения прибора прежде всего нужно снять верхнюю часть и открутить гайку, что позволит снять верхнюю панель

Получаем доступ к диммеру, имеющему две контактных группы, которые нужно подсоединить к фазовым проводам

Для подсоединения необходимо прежде всего отключить подачу электротока, а также разобраться с проводкой, определив ноль и фазу

Провода проходят через защиту, после чего нулевой кабель напрямую подсоединяется к лампочке, тогда как фазовый провод подводится к светорегулятору

Фаза подключается в любую из клемм диммера, тогда как от второй проводка идет к лампочке

Проверяем собранную схему. Возобновляем подачу электроэнергии, после чего включаем регулятор света и изменяем его яркость от минимальной до максимальной

Прикрываем устройство верхней панелью, туго завертываем гайку, после чего устанавливаем верхний регулятор

Диммер, подключенный к лампочке

Подготовка диммера к установке

Провода, отходящие от диммера

Провода от электрощитка

Провод, подключенный к лампочке

Провод, подключенный к светорегулятору

Проверка выполненных работ

Сборка светорегулирующего устройства

После завершения работ нужно включить подачу электрического тока и попробовать процесс регулировки света, чтобы проверить корректность функционирования прибора.

Подключение выключателя со встроенным диммером

В продаже часто можно встретить выключатели, конструкция которых предполагает встроенный элемент, регулирующий яркость света. Их установка не отличается от монтажа обычного прибора.

В специально проделанное в стене отверстие вставляется выключатель, с которого предварительно снимается верхняя крышка. Конструкция подсоединяется к проводке и фиксируется болтами. Как и в предыдущем случае, необходимо проконтролировать качество работы: после включения электричества прибор должен позволять диммировать освещение.

Подключение устройства с выносной кнопкой

Для спальни очень удобно подключить светорегулятор одновременно с простым выключателем, при этом диммер устанавливается вблизи кровати, чтобы регулировать уровень освещения непосредственно со спального места.

В комплект подобного устройства входят дополнительные регулирующие кнопки, устанавливать которые можно на расстоянии до 50 метров от регулятора.

Несмотря на разнообразные схемы подключения светорегуляторов, всегда нужно соблюдать основное правило – установка проводится последовательно от источника электричества и кабеля фазы

Для монтажа устройства фазный провод подводится к клемме регулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод перекидывается на клемму B регулятора. Нагрузка же подсоединяется к клемме №2 диммера и нулевому проводу N.

Монтаж и подключение

Для установки диммера не нужны специальные знания электротехники или быть профессиональным электриком. Благодаря схожести с обычным выключателем, устройство с регулятором устанавливается и подключается в несколько приемов.

Крепление диммера в монтажную коробку осуществляется благодаря специальным усикам. К электросети регулятор подключается аналогично стандартным устройствам, обязательно соблюдая полярность.

Ввиду большого разнообразия светорегуляторов, есть несколько моментов, которые полезно учитывать:

  • приспособление подключается к цепи последовательно к нагрузке,
  • можно сочетать регулируемое устройство с обычным выключателем – достаточно просто подключить их последовательно. Сам регулятор можно установить в любой части помещения,
  • диммеры, предназначенные для ламп на светодиодах, позволяют управлять освещением отдельно для разных частей помещения. Для этих целей используют специальные выносные кнопки, которые устанавливают в нужных точках.

Зачем использовать диммер?

Теперь вы увидели, как работают диммерные переключатели, так зачем вам вообще их использовать?

Очевидный мотиватор – это изменение освещения в комнате, которое вы используете для разных целей.

В гостиной вы можете создать настроение для интимных развлечений с гостями, уменьшив свет, а затем увеличив его, когда вам нужно немного яркости для настольных игр с детьми.

Когда вашим детям пора ложиться спать, вы можете приглушить свет в их комнатах, чтобы облегчить им путь к стране грез. Утром убедитесь, что им достаточно света, чтобы они могли начать свой день энергичными.

В ванной используйте приглушенный свет, когда хотите расслабиться в ванне, и усиливайте его, когда вам нужно побриться или сделать макияж.

Помимо декоративного освещения, вы также можете сэкономить на счетах за электричество. Уменьшение яркости на 25% может дать экономию до 20%, а затемнение наполовину может сократить потребление на 40%, что приведет к значительному снижению из месяца в месяц.

При меньшей нагрузке на лампочки они прослужат дольше, что даст вам дополнительную экономию, которая может показаться незначительной, но со временем может увеличиться.

Преимущества использования диммеров и принцип работы


Выключатель с диммером позволяет регулировать интенсивность освещения Выключатель с регулировкой яркости позволяет:

  • снизить объем потребляемой электроэнергии;
  • интересно зонировать пространство квартиры с помощью различной интенсивности световых потоков;
  • рационально использовать имеющиеся в доме осветительные приборы;
  • легко создавать обстановку, соответствующую пожеланиям и настроению;
  • исключить воздействие на осветительные приборы резких перепадов напряжения.

Использование диммеров позволяет решать целый ряд эстетических и практических задач. Это во многом определило популярность устройств и их широкое применение в обустройстве жилых и коммерческих помещений.

Конструкция выключателя со светорегулятором

Диммер – специальное устройство, назначением которого является постепенное регулирование уровня искусственного освещения. С помощью диммера можно преобразить комнату, создав в ней полумрак или залив световым потоком.

Первый прибор, имеющий механический принцип действия, был запатентован в 1890-х годах в Соединенных Штатах. Он использовался для постепенного затемнения театрального зала.

Типовыми функциями подобных приспособлений, позволяющих менять напряжение приборов от 0 до 220 вольт, является включение и отключение светильников, а также изменение степени подачи света

Набор опций современных устройств значительно шире. Их можно запрограммировать на автоматическое выключение, установив время по таймеру, либо задать имитацию эффекта присутствия. Это предполагает включение/выключение, а также изменение яркости света в течение определенного времени, например, суток согласно заданному режиму.

Распространение получили также варианты приборов, допускающие дистанционное или голосовое управление. Все эти светорегуляторы отлично вписываются в систему «умный дом» и играют в ней важную роль.

Принцип работы и конструкция

Поворотный диммер для светодиодных ламп

Диммер – это элемент, позволяющий плавно менять интенсивность искусственного освещения, включать и выключать лампочки, удаленно управлять светом. Регулировка осуществляется за счет изменения напряжения и, соответственно, мощности прибора. Это можно сделать путем добавления нагрузки – балластных резисторов, конденсаторов, дросселей. В светодиодных лампах регулировка производится с помощью диммеров.

Не к каждому светодиодному источнику света можно подключить диммер. Для стабильной регулировки освещения нужны специальные регуляторы или устройства с ШИМ функцией

К лампочке важно подобрать правильный регулятор, так как от его схемотехники будет зависеть качество изменения освещения

Работает диммер по типу реостата. Напряжение или ток меняются в результате изменения сопротивления. Сейчас активно используются полупроводниковые регуляторы – симисторы и динисторы, работающие по принципу ШИМ.

  • создание комфортного освещения в любое время суток;
  • экономия электроэнергии;
  • надежность;
  • плавное включение;
  • можно управлять несколькими светильниками;
  • повышение срока службы осветительных приборов;
  • легкость монтажа;
  • возможность синхронизации с системой «умный дом»;
  • создание уникальных визуальных эффектов.

Регулятор силы света на 12 В

Недостатки:

  • высокая стоимость;
  • неправильный выбор регулятора грозит возникновением неисправностей;
  • дешевые приборы могут вызвать помехи;
  • чувствительность к повышенным температурам;
  • низкий КПД в ночном режиме.

Регуляторы на 220 В и 12 В имеют конструктивные отличия. Простейшие механизмы, которые мастера могут сделать в домашних условиях, выполняют функцию изменения интенсивности света. Современные модели имеют более широкий функционал – например, функция «Сон», при которой яркость поддерживается на уровне 30% от полной. Также есть функция «доброе утро», когда интенсивность увеличивается, или «спокойной ночи», когда свет становится более приглушенным.

Заключение

Существует несколько вариантов сделать светодиодную ленту диммированной. Каждый из них имеет свои достоинства и недостатки. Но все они позволяют создать комфортную и эффективную систему для качественного управления яркостью источников света. В пользу какого именно способа сделать выбор (диммируемый блок питания или установка диммера), зависит от некоторых критериев, описанных в статье. Помните, что ключом к успеху здесь будет не только верный выбор диммера, но и правильная его установка.

Сенсорный диммер для светодиодных лент

Этот маленький девайс стал широко применяться при подключении светодиодных лент. Благодаря своим габаритам, его можно смонтировать непосредственно в корпус алюминиевого профиля.

Подключение происходит путем напайки проводов от светодиодной ленты с одной стороны и проводов питания от блока с другой.

На плате имеется сенсорная площадка реагирующая на легкие нажатия. Коротким нажатием подсветка включается или выключается. Длительное нажатие дает возможность плавно регулировать световой поток от минимального до максимального.

Рассчитаны такие экземпляры обычно на напряжение вольта.

Есть модели на которые вообще не нужно нажимать. Они реагируют на приближение предмета или руки, так называемые смарт диммеры.

Они представляют из себя светорегуляторы на основе инфракрасного сенсора и микроконтроллера. Микроконтроллер отвечает за плавное включение-выключение подсветки.

Такие девайсы и светодиодные ленты очень удобно монтировать на кухне в рабочей зоне столешницы, в шкафчиках или в подсветке пола.

Еще их применяют в лабораториях и на других промышленных объектах, где требуется минимизировать контакты рук с любыми поверхностями.

Здесь управление световым потоком происходит только через пульт. Никаких ручек, колесиков и т.п.

Однако в отличие от инфракрасных диммеров, у радиоуправляемых есть возможность посылать сигнал сквозь различные препятствия — перегородки, навесной потолок, и даже через стену в соседнюю комнату.

Такими моделями запитываются одноцветные светодиодные ленты.

Если для RGB вариантов есть специальные контроллеры, которые помогают менять не только цвета, но и интенсивность подсветки, то для одноцветных SMD лент, такие диммеры лучшее решение.

Это бывает очень удобно, когда вообще не хочется изменять дизайн на стенах и втыкать туда дополнительные элементы. Диммер прячется за потолком или другими перегородками, либо вообще монтируется непосредственно в электрощиток в коридоре квартиры.

Заказать себе с доставкой на дом качественные диммеры, от давно зарекомендовавших себя брендов — Schneider Electric, Legrand, Werkel можно здесь.

Другие не менее полезные и шикарные модели (с европейским сертификатом соответствия), можно подобрать у наших китайских товарищей отсюда.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
