Как их устанавливать?
Прежде чем приступать к установке розетки или выключателя, на стене следует обвести их контур. Если она бетонная, то отверстие делается перфоратором с алмазной коронкой. Подрозетник можно сделать как круглым, так и квадратным. В готовые отверстия вставляются специальные установочные коробки. Для их фиксации применяется строительный гипс, штукатурка или гипсовый клей. Коробка крепиться раздвижными лапками или шурупами, а потом на неё одевается пластиковый корпус.
Монтаж в гипсокартонную стену несколько отличается, отличается и необходимый инструментарий. В гипсокартонных листах все отверстия делаются заранее, куда нужно будет провести кабеля. Для фиксации розеток и выключателей используются специальные лапки, которые должны удерживать их на листе.
Что же касается установки при открытой проводке, то такие случаи крайне редки и в основном их так крепят лишь временно (например, при ремонте), поскольку провода сказываются на интерьере. Согласитесь, что намного приятней смотреть на красивую стену, где все аккуратно и эстетично.
Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:
1. Определиться с расстановкой мебели и элетроприборов в помещениях.
Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.
2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.
– Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.
– Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте – 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.
– Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.
3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).
4. Расположение переключателей зависит от типа помещения, так например:
– в длинном коридоре или на лестнице, удобнее установить в начале и в конце
– в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.
Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.
5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.
Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано здесь.
Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.
Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.
Высота розеток на кухне
Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.
Выделенные линии для мощных электроприборов
Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).
Высота розеток на кухне для разной бытовой техники
Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.
Выбираем высоту в зависимости от подключаемого оборудования
Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.
Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.
Можно сделать так
Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.
Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.
Планирование размещения розеток
Чтобы подробно разобраться с размещением розеток в квартире, перед непосредственным монтажом электроустройств необходимо составить план с учетом количества техники. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических приборов. Причем количество электророзеток увеличивают на одну или две единицы, предусматривая возможное расширение арсенала используемой бытовой техники.
Схема размещения
Если план розеток и выключателей составляется для строителей, в обязательном порядке делают его в масштабе на миллиметровой бумаге с привязкой к общей планировке. Обозначаются места расположения и высота установки устройств в соответствии с нормативами.
Как определить необходимое количество
Сколько розеток должно быть в квартире, зависит от ее оснащенности бытовой техникой. Эксперты советуют предусмотреть для каждого электрического прибора свой разъем, расположенный в месте, удобном для его использования. Причем в каждом помещении следует еще добавить пару электророзеток с расчетом на будущее. Хорошее подспорье в определении количества электроприборов – подробный план.
Особенности размещения розеток
Детализируя план установки, следует уточнить, что к размещению розеток в квартире предъявляются особые правила, имеющие рекомендательный характер, отраженные в «Своде нормативов по строительству и проектированию», а также в СНиП 31–110–2003:
- Высота расположения выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им, не поднимая руки. В среднем этот показатель равен 80-90 см от поверхности пола.
- Выключатель должен размещаться со стороны дверной ручки, в непосредственной близости от дверного проема, около 10-15 см от него.
- Электроразъемы не должны закрываться предметами мебели, что ухудшает доступ к ним и отток тепла.
- Выключатели для ванной комнаты и туалета выносят в коридор.
Принимают во внимание рекомендации дизайнера и нюансы дизайнерского проекта
Выбор места для точек электропитания
Кухня
Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.
- Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
- Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
- Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.
Ванная комната
В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.
Ванная комнаты делится на зоны:
- зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
- допускается установка водонагревательных устройств;
- можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
- место установки электророзеток с соблюдением правил безопасности.
Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.
Спальня и гостиная
При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.
В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.
Детская комната
В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната
Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.
При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.
Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.
Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.
Кабинет
Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая
В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.
Гостиная или зал
Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.
Высота установки – 90см.
На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.
Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.
Там же монтируйте блок из двух розеток для подключения переносных приборов.
Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.
Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.
Над столом монтируется еще один блок из 4-х розеток:
для ноутбука
настольной лампы
USB Хаба
любой другой компьютерно-зависимой техники
Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.
Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.
Она чаще всего используется для подзарядки смартфонов.
В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.
Они отвечают за два источника света, расположенных на стене по краям дивана.
Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.
И этот огонек вас будет прилично раздражать.
Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.
Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.
Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:
на входе в гостиную
над диваном
в откосе окна
должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.
Зона телевизора.
Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.
Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.
Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.
Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.
Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.
Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.
Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:
10 розеток
3 проходных выключателя
3 обычных выключателя
2 интернет розетки под витую пару
1 TV розетка
Прочие помещения
В остальных комнатах действуют общие правила, кроме нескольких частных случаев:
- розетка для телевизора: на высоте 140 см;
- над письменным столом: 90 см (при стандартной высоте столешницы в 75 см);
- для компьютерного стола: на высоте до 30 см, розеточный блок из нескольких розеток;
- в больших помещения и длинных коридорах устанавливают два перекидных выключателя — на одном и другом конце. У таких выключателей, с одной стороны, имеется два контакта — ими приборы связываются между собой, с другой — по одному. Первый выключатель подсоединяется одиночным полюсом к фазе, другой — к светильнику. Пользователь может, зайдя в коридор, зажечь свет первым перекидным выключателем и затем в конце помещения погасить вторым.
В помещениях, где проживают маленькие дети, в нижней зоне (до 30 см) рекомендуется устанавливать розетки с заглушками.
Кухня
Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.
Про дизайн розеток на кухне на видео:
Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.
В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:
- Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
- Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.
Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.
Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.
Как расположить розетки в спальне
Спальня — это зона отдыха, поэтому розетки здесь нужно разместить так, чтобы обеспечить себе максимальный комфорт.Как расположить розетки в спальне зависит от того, какую функциональную нагрузку несет помещение помимо сна и отдыха. Возле прикроватных тумбочек, розетки размещаются на расстоянии 10-15 см от их поверхности. Лучше чтобы их было по две, для подключения лампы и зарядного устройства. Таким образом, можно будет лежа почитать книгу или полистать социальные сети. Также устанавливают розетки на одной из стен возле туалетного столика и снизу, на 20-30 см для подключения дополнительных электроприборов.Если там же предусмотрен телевизор, не забывайте установить розетку и для него.
Вариант размещения розеток и выключателей в спальне
Правила расположения розеток и выключателей
ПУЭ 7. Правила устройства электроустановок
7.1.50 Минимальное расстояние от включателей, штепсельных разъемов и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий
14.33 Включатели в квартирах и общежитиях рекомендуется устанавливать со стороны дверной ручки не выше 100 см..
…Включатели общего освещения в помещениях общественных зданий рекомендуется устанавливать на расстоянии до 1,5 м.
14.35 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и розетки должны устанавливаться на высоте 1,8 м.
В силовой сети предприятий общественного питания и торговли розетки следует, как правило, устанавливать на 1,3 м…
СП 76.13330.2016 ( СНиП 3.05.06-85) Электртехнические устройтсва
6.9.16 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и электророзетки должны устанавливаться на 1,8 м.
Установка осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.
6.13.21 От нагревательных кабелей до установочной электроаппаратуры должно быть не менее 200 мм.
В представленной в нормативке информации недостаточно, чтобы выбрать места расположения электроустановочного оборудования для всей квартиры или дома.

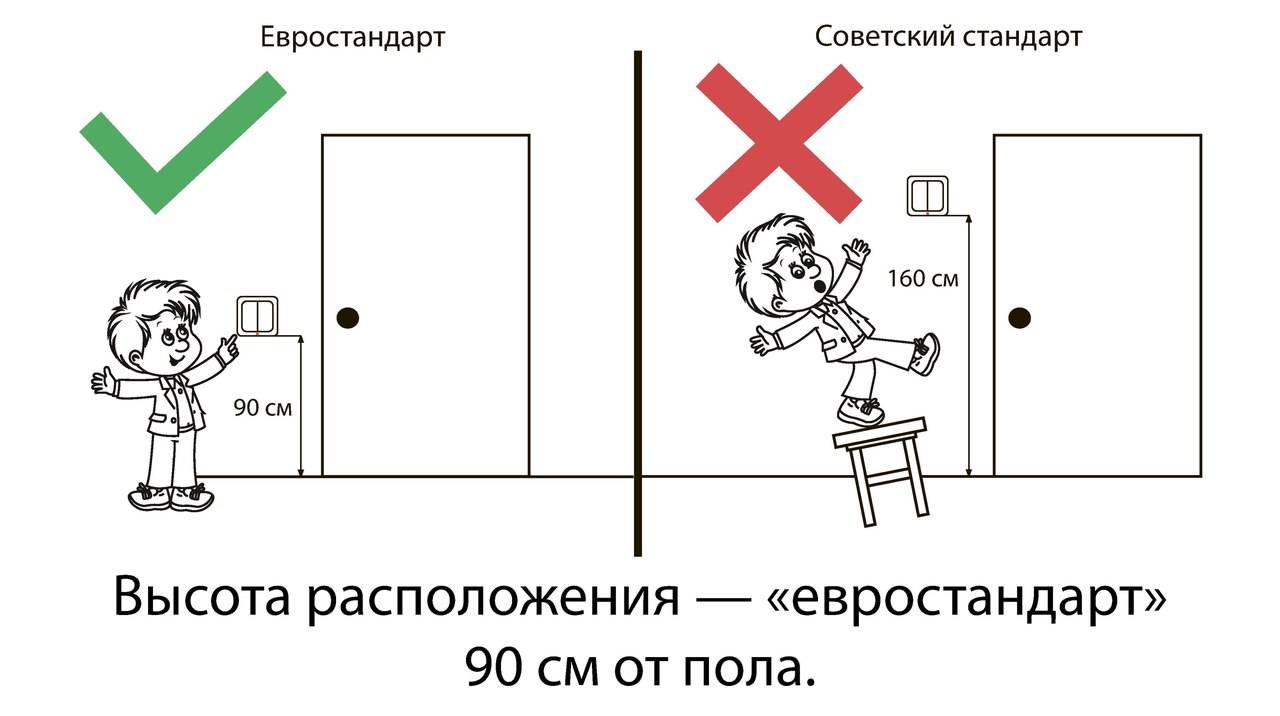

Возможно поэтому сформировался и получил широкое распространение, так называемый –
Установка
Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:
- перед установкой линия оснащается отдельным автоматом для аварийного отключения;
- каждая розетка имеет отдельное подключение с обособленным проводом;
- розетка комплектуется кабелем заземления и оснащается крышкой;
- располагаться прибор должен не ближе 60 см от источников воды;
- монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.
Для установки потребуются следующие инструменты:
- индикатор для измерения напряжения;
- отвертка крестовая;
- нож или специальный инструмент для удаления изоляции;
- уровень;
- дрель;
- плоскогубцы.
Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:
- Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
- Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
- После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
- Финальным шагом будет установка корпуса на отведенное место и подача электричества.
Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.
Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:
- проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
- установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.
Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.
При монтаже следовать технике безопасности:
- монтаж проводится в обесточенной квартире;
- провода проверять индикатором перед подключением;
- нельзя допускать контакта с оголенными проводами.
При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.
Розетки в ванных помещениях можно и нужно устанавливать.
Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока
Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.
