WAGO для соединения проводов: как пользоваться зажимами, соединителями

Wago клеммники для соединения проводов

Невозможно себе представить электромонтажные работы без необходимости соединения проводов. Раньше для этого использовалась скрутка в лучшем случае дополненная пайкой полученного контакта. Этот способ, который зачастую применяется и сегодня, требует затрат времени и определенного навыка.

Да и само соединение получается неаккуратным и громоздким. Соединение на основе винтовых зажимов избавляет от подобных проблем, но и оно не лишено недостатков. Если винт «недотянуть» или «перетянуть», контакт получается менее надежным.

В первом случае место соединения может нагреваться и даже стать причиной возгорания проводки, а во втором – возникает риск повреждения провода и самой клеммы. Клеммники Wago избавляют от этих и других подобных проблем.

В данной статье предлагаю рассмотреть основные марки клеммников их конструкцию, преимущество перед альтернативными способами соединения, ну и конечно же как их использовать на практике. Ибо молодые специалисты часто задаются вопросом купил Wago клеммники как пользоваться ими?

За рубежом наиболее распространены клеммники для соединения проводов фирмы Wago и являются самым применяемым способом соединения проводов

У нас профессиональные электромонтажники о них знают, но применяют с осторожностью

Многие ошибочно считают, что подобные соединители не создают необходимого контакта, особенно при монтаже проводки большого сечения. Между тем, этот прогрессивный способ соединения, основанный на изолированных пружинных зажимах, обеспечивает соблюдение всех требований по надежности и качеству при электромонтажных работах.

Обзор производителей электроустановочных устройств

От качества изделий, которыми приходится пользоваться при монтаже проводки, зависит пожарная безопасность. Продукция неизвестных фирм может изготавливаться из дешевых заменителей латуни и качественного пластика. Известные производители электрооборудования предлагают надежные клеммные соединения.

ABB

Клемма винтовая M35/16 35 мм.кв (5124R0700) ABB

Группа компаний ABB – лидер в производстве электрооборудования высокого класса. Ее ассортимент позволяет подобрать изделия для любого вида работ. Бренд предлагает клеммники для проводов основных типов соединения: пружинные, винтовые, втычные, системы с прорезанием изоляции и т. д. Плюсы изделий:

отличное качество;
разнообразие моделей;
инновационные разработки;
надежность.

Уникальным товаром производителя являются тестовые блоки Essailec и клеммные блоки ADO System.

WAGO

Клеммник для проводов Wago 5 разъемов

Продукция немецкой фирмы WAGO завоевала популярность благодаря надежности и простоте использования. Наибольшую популярность получили пружинные самозажимные клеммники. С их помощью без повреждений фиксируют мягкие многожильные и одножильные кабели различного диаметра. Плюсы изделий:

устойчивость к вибрации;
скорость соединения контактов;
постоянное давление исключает деформацию жилы;
возможен доступ измерительных инструментов при ремонте.

Надежность конструкции обеспечивает стальная пружина и корпус из полиамида. Компания предлагает зажимы для разъемной и неразъемной коммуникации. Они подходят для проводов сечением до 4 кв. мм.

Legrand

Проходная клемма с винтовым зажимом Legrand Viking 3

Бренд Legrand заслужил уважение и признание на рынке товаров электрической инфраструктуры. Компания предлагает клеммные блоки с винтовыми и пружинными зажимами. Достоинства изделий:

стойкость к выдергиванию провода;
механическая прочность;
простой монтаж;
разнообразие размеров.

Контактные площадки устройств изготовлены из латуни с никелевым покрытием, улучшающим проводимость тока.

Как монтировать клеммники WAGO

В каком-то специальном обучении как пользоваться клеммниками нет нужды. Они совершенно просты в обращении. Главное, это сделать правильный выбор, чтобы изделия соответствовали своей области применения и заданным параметрам.

Для примера рассмотрим применение прозрачной клеммы серии 773, рассчитанной на 3 провода:

зачищаем конец около 12 мм;
вставляем зачищенный провод в специальное гнездо до упора так, чтобы зачищенный конец полностью оказался в пластике корпуса;
потянув провод обратно, убеждаемся в прочности соединения.

Через прозрачный пластик можно увидеть результат соединения. С тыльной стороны коннектора есть специальное отверстие для тестирования, что дает возможность с помощью тестера проверить полученный результат.

Если используется клемма с рычажком, нужно еще несколько действий:

зачищаем провод;
поднимаем рычажок вверх;
вводим до упора провод:
рычажок возвращаем в исходное положение;
потянув провод убеждаемся в надежности крепления.

Из такого типа клемм самые удобные, это соединители 221 серии, так как рычажки у них довольно широки и легко поддаются нажатию пальцев, а эргономика продумана так, что клеммы не выскальзывают из руки при работе. Специальные метки на корпусе позволяют правильно отмерить расстояние, с которого нужно снять изоляцию, чтобы оголенный конец провода не выходил наружу.

Есть общие правила монтажа электросетей:

клеммы нельзя устанавливать под облицовочный материал вроде гипсокартона, а установить необходимо в специальном месте для монтажа – в распределительную коробку или электрощит, чтобы можно было в любое время провести ревизию контактов, их профилактику, а при необходимости сделать оперативную замену вышедших из строя;
перед установкой внимательно посмотреть маркировку с диапазоном сечений возможных к применению, максимальным напряжением и количеством жил, так как строгое соблюдение указанных параметров будет гарантией безопасности устанавливаемой сети и ее долгому сроку службы;
разобраться с цветовыми маркировками проводов, для того, чтобы иметь представление, где фазовый провод, а где заземление;
рассчитать суммарную нагрузку устанавливаемых линий, чтобы не превысить максимальную нагрузку на соединитель, поэтому после полученных результатов лучше устанавливать изделие с некоторым запасом.

Соблюдение этих простых правил помогут безопасно и надежно провести необходимые работы по монтажу любой электрической сети.

Клеммники WAGO за последнее время стали настолько популярны, что специалисты, занимающиеся электромонтажными работами, практически отказались от других способов соединения, так как простота и надежность клеммников доказана практикой.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

пайка;
сварка;
винтовые зажимы;
обжим в специальных пружинных устройствах;
опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400— 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка.

Читать также: Недопустимые дефекты сварных швов

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2—3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Каждый человек хотя бы раз сталкивался с необходимостью выполнить скручивание проводов. На первый взгляд, в этой работе нет никаких трудностей, но на самом деле это не совсем так.

Для того чтобы сделать эту работу качественно и безопасно, необходимо учитывать некоторые моменты, так как результатом неверного выполнения скрутки зачастую являются замыкания и возгорания

В этой статье мы расскажем как правильно скручивать провода и на чем необходимо заострить внимание

Краткое содержимое статьи:

Преимущества и недостатки коммутации клеммами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

конструктивное разнообразие соединителей;
возможность демонтажа и ремонта;
простота, скорость и доступность установки;
электробезопасность, корпус из диэлектрика предохраняет от поражения током;
устойчивость к механической нагрузке и вибрации;
возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

выделение дополнительного места в щитках и распределительных коробках;
высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась

В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны

Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Это интересно: Какие светодиодные лампы выбрать, чтобы не мигали — советы эксперта

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

Преимущества клемм WAGO:
Быстрый и легкий монтаж за секунды.
Соединение не требующее дополнительной изоляции.
Возможность соединять проводники различного сечения из различных материалов.
При необходимости соединение может быть легко переделано.
Возможность производить диагностику цепи без её разрыва.
Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Пайка проводов припоем

Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.

Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.

Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.

Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.

И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

зачистить изоляцию на 4 см;
раскрутить проводники на 2 см;
соединить до стыка незакрученных жил;
закручиваются провода только пальцами;
затянуть скрутку можно при помощи плоскогубцев;
оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

обесточить дом или квартиру;
очистить проводки от изоляции на 4 см и более;
раскрутить проводки на 2 см;
соединить до стыка нераскрученные провода;
закрутить жилы пальцами;
затянуть скрутку плоскогубцами;
заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Как пользоваться клеммами Wago 773 при больших токах

Если мне нужна надежная работа соединительных клемм Ваго 773 на предельных токах (до 25А), рекомендую использовать метод – зачистить провода на 20-30 мм, соединить их с помощью соединительной клеммы как обычно, а оставшиеся оголенные части скрутить и заизолировать.

Усиление Wago 773. Вставляем провода

Усиление Wago. Теперь скручиваем. За контакт можно быть спокойным.

Изолируем, и спокойно муруем контакт, надежность его возросла многократно.

Личный опыт использования клеммника Wago

Поставил я у себя эксперимент дома. В распаечной коробке, которая вся на алюминиевом проводе от застройщика. По откусывал алюминь и собрал всё на клеммах Wago.

Вводные провода, что запитали распайку от щита – посадил на отдельные “ваги” и нарастил их медью. И того получилось:

Алюминиевый провод сечением 1.5 квадратных миллиметра и медь 2.5 квадрата, через клеммник wago. Чёрные с графитово-солидоловой штукой внутри. Вроде как надежность почти долговечная, однако.

Всё это нарушение “ПЭУ”. Работало года 3-4 и паяльные станции, и пылесосы, и паяльные фены использовались на ура, никаких претензий. А вот когда от той же линии, я начал гонять стиральную машину – тут начались чудеса. Буквально, через месяц, через 6-8 стирок в обычном режиме. Распаечная коробка: начала петь, кряхтеть, характерно искрить и подавать признаки нестабильности. Несколько раз даже сетевой фильтр уходил в защиту (он у меня с защитой от перенапряжения).

Звоночек по подгоранию и искрению проводки на клеммниках Wago прозвенел, залезаю я во внутрь и что вижу ?

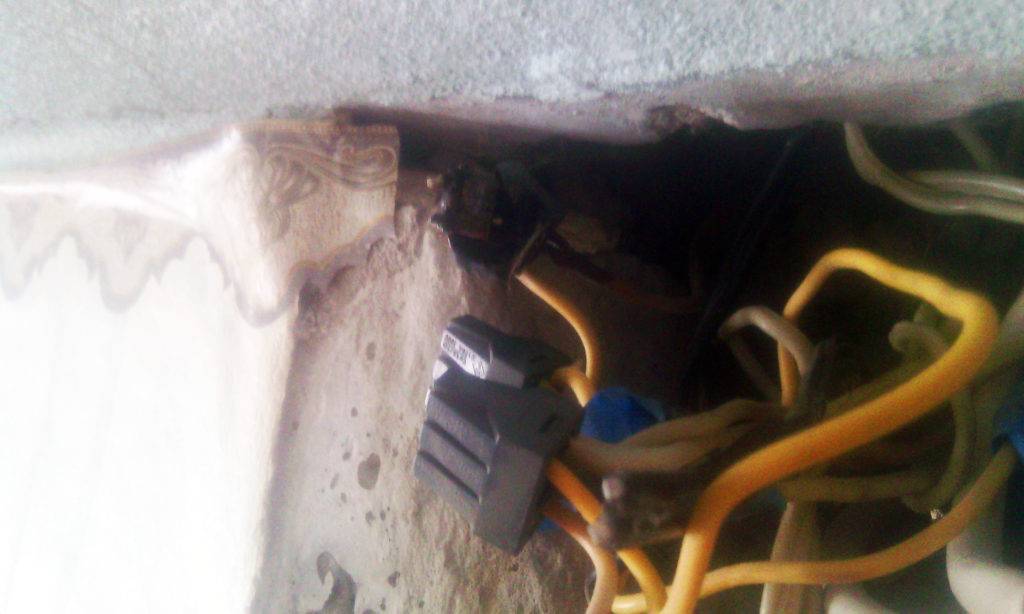

Темнота и треш этой распаечной коробки, отображает общий уровень жизни )Тот самый клеммник wago который потёк – но продолжал работатьСоединение меди с алюминием клеммник Wago

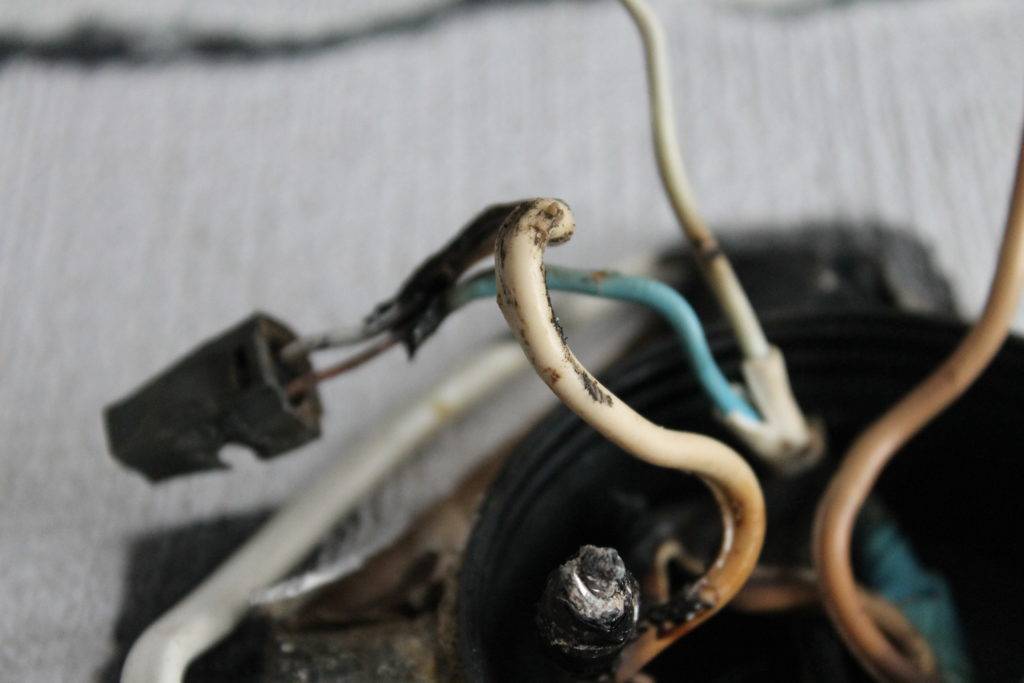

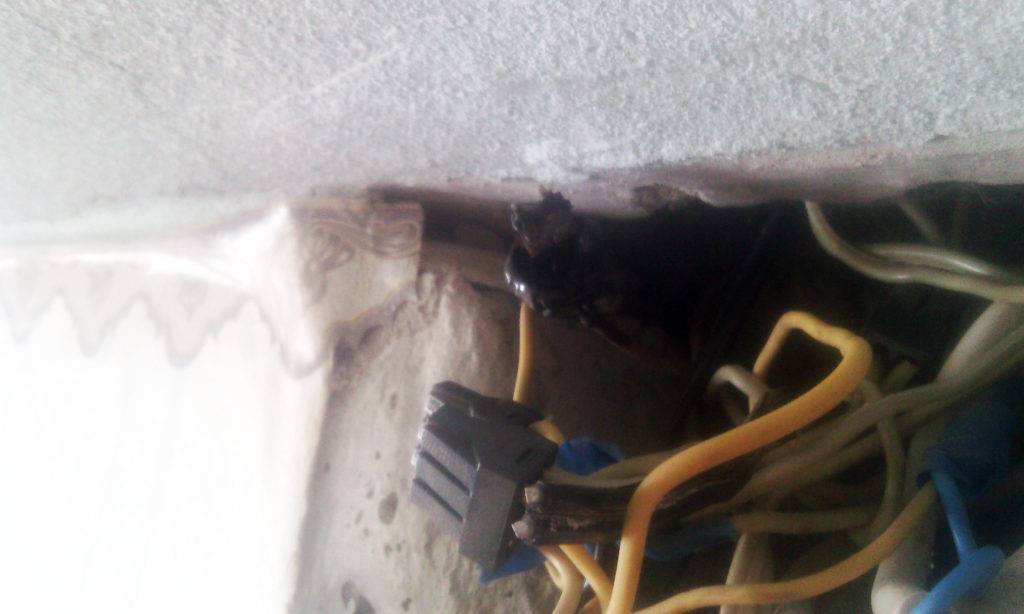

БИНГО! Все оплавилось к чертям! Всё дело в том, что соединение: меди с алюминием – ни кисло так греется под нагрузкой, проходящего, через это соединение тока. Что в результате видно, что клеммники wago распидорасило в кашу. Причем медный провод – прикипел, а алюминий болтается, как волосинка. Отгорел конечно же “ноль”, но и фазный контакт так же оплавился.

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои

Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!
