Расчет проводки и выбор схемы питания квартиры
Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.
Расчет электропроводки
Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.
Итак:
- Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
- Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.
- Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
- В итоге мы получаем следующую формулу: I=P/U
Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.
Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.
На фото представлены номинальные токи проводки разного сечения и материала изготовления
Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.
Выбор схемы питания квартиры
Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.
- Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
- Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.
Возможная схема питания вашей квартиры
- Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
- Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
- В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.
Опасность старых розеток и выключателей
Старые электроустановочные изделия: розетки и выключатели — не соответствуют современным стандартам электробезопасности. В старую розетку советского образца, просто невозможно вставить вилку без дополнительных усилий, а при попытке вставить с помощью удара — розетка обычно ломается.
Советская розетка
Основные проблемы в старых проводках, чаще всего проявляются в проходных розетках. Проходными называются розетки, через которые электричество идет от источника (другой розетки) дальше, к следующей розетке или потребителю. Обычно, в месте подключения проводов в розетке, происходит разрыв. И чем хуже контакт, тем выше нагрузка на место соединения. При повышенных токах возможен перегрев и даже возгорание. Через одну розетку может идти вся нагрузка по квартире, и если розетка старая и постоянно эксплуатируется, высока вероятность ослабления контакта именно в ней.
Проходные розетки
В лучшем случае часть розеток в доме перестает работать, при неудачном же раскладе — они просто горят и плавятся. И самое печальное, что никакой автомат кроме УЗО, от этого не спасёт.
Сгоревшие розетки
Не правильно установленные или некачественные розетки
Тоже самое, но не в полной мере, касается и выключателей света. Конечно, нагрузка на выключатели значительно меньше чем на розетки, но и они также могут гореть как розетки на фото. Кстати выключатели на веревочке, это еще один признак того, что у вас старая проводка.
- Выключатель на веревочке
- Старые выключатели
Розетка в старом подрозетнике держится на деревяшках
Замена электропроводки своими руками
Приступая к капитальным переделкам, хозяева помещений сталкиваются с необходимостью замены электропроводки. Этот процесс нельзя назвать простым, но при определенных усилиях его вполне реально реализовать своими силами. Неизбежность его выполнения обусловлена изношенностью электросетей, их неспособностью справляться с возросшими нагрузками. Особенно остро проблема встает перед жильцами старых домов.
Чтобы заменить электропроводку без привлечения профессионалов, понадобится тщательная подготовка: изучить теорию, составить план, подобрать комплектующие, инструменты. Не следует пренебрегать консультацией с квалифицированным электриком. Соблюдая несложные правила, можно гарантировать, что новая сеть будет работать долго, надежно, не станет причиной короткого замыкания или пожара.
Как прокладывать новые линии
Если вам нужно просто заменить электропроводку в хрущевке – её просто прокладывают по тем же каналам в плитах. Для этого к жилам старого кабеля прикручивают новый и протягивают. Если кабель не протягивается – возможно где-то есть замурованная распредкоробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где она находится. Когда вы её разобьёте – линия будет продёргиваться с лёгкостью.
На видео ниже наглядно показывается, как это правильно делать:
Но если вы захотели увеличить количество розеток или перенести их возникают сложности. Штробить несущие плиты не всегда можно.
Важно!
Нельзя делать горизонтальные штробы. По некоторым нормативным документам это запрещено, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях. Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления.
Рассмотрим 3 варианта прокладки новых линий проводки в хрущевке. Новые линии прокладывают:
- По полу. Кабели прокладывают в гофре под стяжкой в полу. Недостатком является затруднения в случае выхода из строя кабеля – придётся долбить стяжку. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
- В плинтусах. В продаже есть ряд плинтусов с кабель каналами, в этом случае вам нужно будет сделать только небольшую вертикальную штробу до новой розетки. Подробнее вы можете узнать из статьи: как провести проводку в плинтусе.
- Под натяжным или подвесным потолком, или за другими элементами гипсокартонных конструкций. Также придётся делать вертикальные штробы, но это фактически подобие наружной проводки, проложенной в гофрированной трубе по потолку или его углу со стеной.
Межкомнатные перегородки из кирпича, газобетона, «дранки» и других материалов можно штробить и прокладывать линии как вам удобно.
Выбор способа монтажа электропроводки
Существует 2 способа монтажа электропроводки в жилых и бытовых помещениях: открытая и скрытая. Каждая из них имеет свои достоинства и недостатки. Согласно ПУЭ открытой называется проводка, проложенная поверх конструктивных элементов, в том числе и в плинтусах.
Достоинства открытой проводки
- Может выполняться в отремонтированной квартире
- Требуется меньше трудозатрат и времени на монтаж
- Легкий доступ к любой части проводки
- Высокая ремонтопригодность
Недостатки открытой проводки
- Непрезентабельный внешний вид
- Более низкий уровень (по сравнению со скрытой проводкой) электро- и пожаробезопасности
- Дополнительные затраты на материалы
Монтаж открытой проводки осуществляется в специальных коробах или гофрорукаве. Второй вариант больше походит для подсобных помещений.
Монтаж скрытой проводки – более распространенный способ. К его достоинствам можно отнести:
- Презентабельный внешний вид
- Высокий уровень электро/пожаробезопасности
- Снижение затрат на материалы
- Высокая устойчивость к перегрузкам. Значительную часть выделяемого при перегрузках тепла передается конструктивным элементам (стенам)
При монтаже скрытой проводки провод укладывается в предварительно выполненные канавки в стене (штробе). После укладки провода штробы заделывают при помощи шпаклевки или раствора. Установка розеток, выключателей, светильников и других приборов проводится после выполнения отделочных работ.
Таким образом, самым важным при замене электропроводки в хрущевке является правильный расчет и выбор оптимальной схемы. Если эти условия выполнены, грамотный монтаж обеспечит безопасное и бесперебойное электроснабжение квартиры. Для этого понадобится минимальный набор инструментов и умение ими пользоваться.
Оригинал статьи размещен здесь:
http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/zamena-elektroprovodki-v-hrushhevke-shema-raschety-sposoby-montazha/
Срок эксплуатации
Сроки эксплуатации электропроводки устанавливаются ведомственными строительными нормами. Алюминиевая проводка должна эксплуатироваться не более 20 лет, медная может использоваться до 40 лет.
Именно поэтому, при производстве ремонта в квартире, настоятельно рекомендуется заменять целиком проводку с алюминиевыми жилами на медную электропроводку.
При возведении новых зданий алюминиевую проводку уже не устраивают, а в квартирах, так называемого, старого фонда, она, скорее всего, свой срок отработала. Замена электропроводки в хрущевке обязательна, так как такие здания строились более чем полвека назад.
К тому же сети были рассчитаны на нагрузку не более 3-4 кВт, а в настоящее время, с большим количеством бытовых электроприборов, потребность в электроэнергии одной квартиры может превышать 10 кВт.
Можно самостоятельно поменять проводку в квартире, не прибегая к помощи квалифицированных электриков. Для этого необходимо знать требования нормативных документов и обладать некоторыми навыками в работе.
Схема электропроводки
Замена начинается с составления схемы новой проводки и демонтажа старой.
Схема проводки должна учитывать потребность всех электроприборов в квартире, освещения, систем безопасности (пожарная, охранная сигнализация), линий коммуникационных сетей (телефон, интернет, спутниковое телевидение).
Силовая проводка, освещение и проводка с малыми токами, должны прокладываться отдельно одна от другой.
Расчет нагрузки
При разработке схемы, в первую очередь определяется максимальная нагрузка от всех потребителей в квартире. Для этого необходимо суммировать мощности всех приборов, освещения, электрических систем подогрева пола. В зависимости от полученного значения выбирается сечение вводного кабеля в квартиру.
Для определения этого значения необходимо умножить величину максимальной нагрузки на коэффициент 0.9, учитывающий вероятность одновременного включения всей нагрузки.
После этого величина нагрузки делится на значение действующего напряжения сети. По полученному значению тока, приняв его с запасом в 20%, с использованием таблицы, определяется сечение основного кабеля.
| Сечение токопроводящей жилы, мм2 | Ток *, А, для шнуров, проводов и кабелей | ||
| одножильных | двухжильных | трехжильных | |
| 0,5 | — | 12 | — |
| 0,75 | — | 16 | 14 |
| 1,0 | — | 18 | 16 |
| 1,5 | — | 23 | 20 |
| 2,5 | 40 | 33 | 28 |
| 4 | 50 | 43 | 36 |
| 6 | 65 | 55 | 45 |
| 10 | 90 | 75 | 60 |
| 16 | 120 | 95 | 80 |
| 25 | 160 | 125 | 105 |
| 35 | 190 | 150 | 130 |
| 50 | 235 | 185 | 160 |
| 70 | 290 | 235 | 200 |
Распределительный щит
Недалеко от входной двери необходимо предусмотреть распределительный щит. Назначение его – распределить нагрузку по помещениям квартиры. В щите устанавливаются защитные устройства каждой цепи.
Помещения санузлов защищаются при помощи УЗО (устройств защитного отключения) или дифференциальных автоматов. Сечения кабелей каждой цепи рассчитываются аналогично вводному кабелю, с учетом нагрузки в каждом помещении квартиры.
Отдельные линии
Для электроплиты, духового шкафа, проточного нагревателя воды, стиральной машины (если мощность ее нагревательного элемента более 3,0 кВт) необходимо устраивать отдельные линии от распределительного щита. Каждая линия в квартире должна быть защищена своим автоматом.
На схеме должны быть отражены трассы проводов, места расположения розеток, выключателей, их мощность, высота установки от уровня пола.
Для разводки кабелей размечаются места установки распределительных коробок.
Определяется место установки прибора учета потребленной электроэнергии. В многоквартирном доме, как правило, для этого смонтированы коммунальные щиты на этажных площадках лестниц в подъездах.
Для систем сигнализации помимо трасс проводов определяются места установки пультов управления, датчиков.
Практический совет. При демонтаже старой проводки не нужно спешить с удалением проводов, проложенных в трубах или пустотах, их можно использовать как кондуктор для протягивания новой проводки.
Распаячные коробки и скрутки
Стандартное расположение распаячных коробок
В старых электропроводках скрутки — это норма. Хорошая качественная скрутка, ни чем не хуже чем болтовой зажим. Главное и необходимое условие, — все скрутки и соединения проводов должны располагаться в распаячных (распределительных) коробках, которые служат местом для безопасной коммутации (соединения) проводов. По правилам, не разрешается закрывать доступ к распаячным коробкам, замазывать их или заклеивать обоями. Обычно распаечные коробки со скрутками, располагаются над выключателями света под потолком.
Ужасные старые скрутки
Клеммники для соединения проводов
Довольно частой (даже слишком частой) и неприятной проблемой, является скрутка медных проводов с алюминиевыми. То что так делать нельзя, наверное должны учить в еще школе! И то, что это одна из основных причин пожара знают не многие. Тоненькие провода, с сечением не соответствующим нагрузке, — это второй фактор причин возгораний.
Любой провод, пропускающий через себя ток греется, и нагревается он прямо пропорционально нагрузке. То есть, любой провод можно накалить как паяльник, — достаточно подать на него хорошую нагрузку. Если вы видите, что например бытовой обогреватель висит на тоненьких проводках, — выключите его и вызовите электрика, — Старая электропроводка — это самая распространенная причина пожара!!!
Как делать нельзя
Способы монтажа электропроводки
На заключительном этапе понадобится определиться, каким способом будет осуществляться замена проводки в хрущевке. Для этого можно использовать два варианта: скрытый и монтаж в кабельных каналах.
Скрытый
Скрытый монтаж электропроводки может вестись следующими способами:
- Посредством штробления стен под кабельные линии с дальнейшим оштукатуриванием. Данная методика не всегда осуществима. Например, в панельной угловой двушке на законодательном уровне запрещено горизонтальное штробление несущих стен.
- Укладка проводников в защитной гофре по полу с последующей заливкой специальным раствором.
- Фиксация электропроводки на потолке, который в дальнейшем закрывается гипсокартоном или подобными изделиями.
Скрытая проводка в штробах К основным достоинствам скрытой прокладки проводов относятся:
- привлекательный внешний вид;
- повышенный уровень электрической и пожарной безопасности;
- минимизация финансовых затрат.
Главным отрицательным моментом является трудоемкость монтажных работ.
Варианты укладки новых питающих линий
Укладка новых токопроводящих жил в хрущевке может вестись различными способами. Все зависит от конечного количества розеток и выключателей. Если вас устраивает действующее расположение указанных элементов, то можно протянуть новую проводку по старым кабельным каналам. Это можно сделать посредством фиксации нового кабеля к старому и дальнейшему вытягиванию старого проводника с другой стороны.
Для более качественной укладки новой электропроводки в действующие технологические отверстия рекомендуется использовать специализированные протяжные устройства. Если требуется поменять или добавить питающие точки, то следует использовать другие варианты прокладки токопроводящих жил в хрущевке. О них подробно поговорим в следующем пункте.
Замена проводки в хрущевке – советы и рекомендации специалиста
От качества проложенной в доме проводки зависит пожарная безопасность квартиры, а, следовательно, и безопасность живущих в ней людей. Со временем требования к электропроводке изменились. Технический прогресс с мощной бытовой техникой может оставить след на вашей электропроводке. И возможно не самый приятный.
Как заменить проводку в хрущевке
Изношенность проводки в сочетании с тем, что она не рассчитана на современные нагрузки заставляет все большее количество людей решать: «Все, меняем проводку в хрущевке!». Ведь и в самом деле проводка в хрущевке очень часто требует замены медными проводами. Перед тем как будет проложена проводка в хрущевке, схема которой должна быть составлена заранее, необходимо определиться с кабелем и монтажными принадлежностями. Рассмотрим этапы планировки того, как поменять проводку в хрущевке.
Разработать детальный план того, где и какие электрические приборы будут установлены в квартире. Для большей полезности плана, на него стоит насести также и мебель, чтобы заранее продумать планировку интерьера и убедиться, что электроприборы установлены в нужных местах и выход к розеткам не перекрыт мебелью.
После завершения этапа проработки интерьера, следует на плане отметить все необходимые розетки (телефонные, компьютерные, силовые) для будущих электроприборов, а так же выключатели для управления освещением. Как показывает опыт, для полного удовлетворения всех возможных нужд, на каждой стене комнаты следует разместить не менее 2 розеток. То есть всего в одной комнате должно быть не менее 8 розеток. Схема проводки в квартире хрущевка поможет правильным образом расположить все оборудование.
Спланировать место, где будет размещаться щиток с защитной автоматикой и счетчиком (если предполагается его установка внутри квартиры).
Огромный ассортимент электрики позволит проявить чувство стиля даже в таких казалось бы мелочах. И конечно же обеспечить надежную работу бытовой техники и другого оборудования.
Осуществление монтажа
От того, как проложена проводка в хрущевке зависит безопасность электроприборов и жильцов квартиры. Замена проводки в хрущевке производится в следующем порядке:
- Необходимо отключить напряжение в квартире.
- Снять все выключатели, розетки и люстры.
- Снять крышки с распределительной коробки.
- Из каналов удаляются лишние провода (чтобы в них было больше места).
- Новые провода привязываются к старым и протягиваются внутрь каналов (при осуществлении этого этапа настоятельно рекомендуется надеть респираторы!).
- Подсоединить провода в распределительных коробках.
- Установить люстры, розетки, выключатели.
Какие кабели или провода могут понадобиться?
Когда осуществляется замена проводки в хрущевке, стоимость ее может быть рассчитана, исходя из требуемого количества материалов. Для того чтобы осуществить все эти процедуры могут понадобиться сразу несколько видов кабелей:
ВВГ-П 3х2,5 — необходимы для подсоединения групп розеток.
ВВГ-П 3х1,5 и ВВГ-П 2х1,5 — нужны для подсоединения групп освещения.
ВВГнг 4х6 — будет необходим, если планируется подключение электрической кухонной плиты.
Этапы работ
Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.
Как спрятать кабеля без штробления стен
Демонтаж старой проводки
Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.
Разметка и подготовка стен в квартире
Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.
Разметка стен для прокладки электропроводки
Прокладка электропроводки
Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.
Размещение электроприборов в коридоре
Установка защитных систем
Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.
Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.
Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.
Схема подключения системы безопасности в квартире

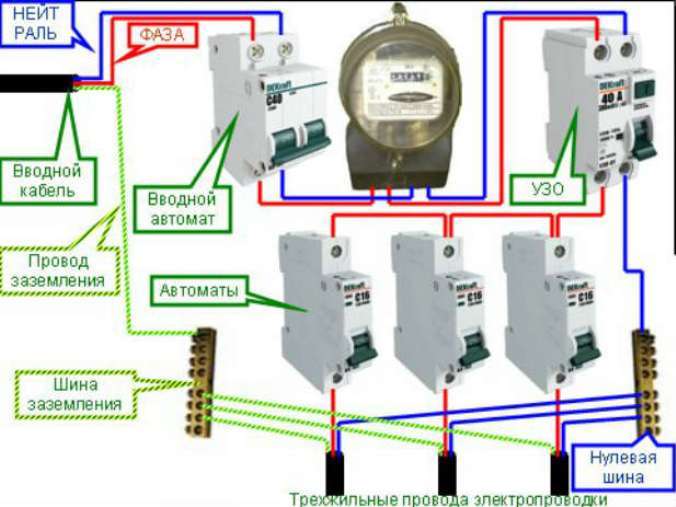

Подключение к щитку
Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.
Схема электроснабжения
Взгляните на рисунок в разделе. Пока только взгляните. Дадим некоторые пояснения. Во-первых: kWA – счетчик электроэнергии; УЗО – устройство защитного отключения. Во-вторых – схема электропитания выполняется однолинейной.
Однолинейная схема электроснабжения квартиры
Обратите внимание на две косые черточки, перечеркивающие обозначение провода. Это значит, что в реале там два провода – фазный L и нулевой N (нейтраль), проложенные вместе. Защитный провод PE не перечеркнут, значит он идет отдельно
Если ввод трехфазный, то черточек на обозначениях его проводов будет три. Системы с изолированной нейтралью, в быту не применяющейся, не касаемся
Защитный провод PE не перечеркнут, значит он идет отдельно. Если ввод трехфазный, то черточек на обозначениях его проводов будет три. Системы с изолированной нейтралью, в быту не применяющейся, не касаемся.
Теперь рассмотрите рисунок внимательно. Это однолинейная схема электропитания элитной квартиры на 200 кв. м. Если вам в ней в общем все понятно, вы сможете вычертить свою схему электроснабжения, даже если у вас нет электротехнического образования и чертить вы не умеете.
В худшем случае у вас получится аляповатый эскиз. Но по нему ищущий подработку студент-старшекурсник или пенсионер-электрик сможет за полвечера и недорого вычертить правильную схему. А если поручить схему практикующему специалисту с приличной и без того зарплатой, то влетит это в копеечку. Хлопот же вас не убавится: ведь ему нужны исходные данные.
Продумываем электроснабжение
Правильная электропроводка в доме зависит прежде всего от потребляемой мощности. В коттеджных поселках дают лимит потребления 10-20 кВт на жилье, но в городской квартире это нереально: либо все время будет выбивать автомат в подъезде, либо, что еще хуже, погорит домовая проводка. А в старых домах, где чаще всего замена проводки и требуется, заложен «хрущевский» лимит в 1,3 кВт; на пределе – 2 кВт.
Однако все сразу никто не включает. Даже летом, когда работают кондиционеры, они включаются не в такт. Здесь случайность работает на потребителя: при среднестатистической потребляемой мощности в 4,3 кВт домовая проводка держится. Этот лимит и закладываем в основу расчета. Правда, если летом вы затеете стирку или глажку, кондиционер с бойлером придется выключать, иначе главный автомат вырубит всю квартиру. Но с этим уж придется примириться.
Не вдаваясь в подробности расчета, сразу дадим данные для средней городской квартиры в 40-100 кв. м общей площади:
- Главный автомат – от 25 до 32 А в зависимости от площади. Для дотошных: коэффициент запаса по току – 1,3-1,5. Давать 2 в многоквартирках нельзя: общая проводка «чахлая».
- Квартирное УЗО – 50 А 30 мкА разбаланс.
- Кухня – две ветви проводки по 4 кв. мм; на каждой – автомат на 25 А и УЗО 30 А 30 мкА. Запитка ванной – из кухни; на схеме не обозначается, см. ниже.
- Кондиционер – ветвь 2,5 кв.мм; автомат – 16 А, УЗО – 20 А 30 мкА.
- Розеточные цепи и цепи освещения – по одной и той и другой в каждую комнату, кроме ванной и санузла; в них – только освещение; о ванной разговор еще впереди. Сечение прододов – 2,5 кв.мм; автоматика отключения не нужна, вполне хватит общеквартирной.
Вот и все исходники для однолинейной схемы электропитания квартиры. Можно чертить.
Рисунок: графические схемы для “наглядности”:
Вычерчиваем схему
За основу можно взять схему, приведенную . Ее верх, от выхода из счетчика, остается неизменным, нужно только изменить численные данные. Марка УЗО значения не имеет: если вы в конечном итоге поставите вместо АСТРО-УЗО другие, это ничего не нарушает.
В случае сомнений относительно обозначений – см. Приложение к ПУЭ (Правила устройства электроустановок потребителей) или ГОСТ 2.755-87 (CT СЭВ 5720-86). Следите только за номером ГОСТа: в поиске почему-то выскакивает уйма ссылок на ГОСТ 2.721-74 и даже ГОСТ 7624-55, от которых сейчас толку не больше, чем от Морального кодекса строителя коммунизма, в свое время лично отредактированного дорогим товарищем и незабвенным генсеком Леонидом Ильичом.
При вычерчивании схемы соблюдайте размеры условных обозначений элементов: их масштабирование не допускается. Если, к примеру, электрический конденсатор обозначается двумя параллельными линиями толщиной 0,5 мм и длиной 10 мм на расстоянии 2 мм одна от другой, то так тому и быть, даже если он один на листе ватмана А0.
Полная и частичная замена
Согласно стандартам до 1991 года щиток квартиры должен был иметь мощность 3,5 кВт. В современных условиях используются различные электроприборы, поэтому мощности уже недостаточно. Существует два способа поменять электрическую сеть.
Особенности и минусы частичной замены
Замена электропроводки в хрущевке гарантирует безопасное и полноценное пользование всеми современными бытовыми приборами Полная замена скрытой электропроводки в квартире-хрущевке сопровождается шумом, что может мешать спокойствию соседей. Трудоемкость работ по извлечению кабеля из всех стен под силу немногим хозяевам. Если советский алюминиевый провод в нормальном состоянии, можно заменять коммуникации частично
В процессе важно учитывать такие моменты:
- устанавливается новый автомат ввода на 7 кВт для защиты от коротких замыканий и обесточивания помещений;
- розетки, рассчитанные на нагрузку от 10-15 А, нужно заземлить;
- для прокладки используется изолированный медный провод с выдержкой тока от 2 до 5 А на каждый мм2.
Медь и алюминий гальванически не совместимы
К недостаткам частичной замены относятся электрохимическая несовместимость проводов из меди и алюминия, несоответствие сечения кабеля мощности современной бытовой техники. Часто в маленьких старых коробках не хватает места, а перекоммутация ломких алюминиевых кабелей требует определенных навыков.
Когда требуется полная замена
Старая проводка не выдерживает нагрузки включенных приборов Капитальный ремонт с демонтажем напольного покрытия, кардинальной переделкой стен предусматривает полную замену коммуникаций. Менять проводку полностью необходимо в следующих случаях:
- при единовременном включении бытовой техники появляется запах гари;
- розетки искрят, когда в них включаются приборы;
- у некоторых розеток отсутствует питание;
- происходит утечка тока через стену;
- провода ломаются, становятся менее гибкими.
Постановка вопроса
Если дом старый и возрастом более 30-ти лет, то электропроводку в квартире менять надо в обязательном порядке и как можно скорее. В советские годы вся она делалась из алюминиевых проводов и по схеме TN-C (с глухозаземленной нейтралью). Такой вариант был наиболее дешев и прост в исполнении, его и применяли повсеместно.
Но со временем выяснилось, что находящиеся под постоянным напряжением ~220 В алюминиевые жилы постепенно деградируют и становятся хрупкими. Как неизбежное следствие – замыкания и пожары.
Плюс сама по себе схема заземления TN-C не слишком практична в плане безопасности. При обрыве PEN проводника защита от поражения током в такой сети фактически прекращает свое существование. Поэтому при первой возможности или при капремонте в квартире подобную проводку следует полностью менять. Причем замене подлежат не только электропровода, но также распределительный щиток и выключатели с розетками.
Варианты прокладки электропроводки
