Как поменять лампы в фарах на Ford Focus 3

Как выбрать лампу ближнего света на Ford Focus 3

Огромная популярность машины Ford Focus 3 обоснована выгодным соотношением между ценовой политикой и качеством изделия, а также большой распространённостью ремонтных запчастей. Лампочка ближнего света «Форд Фокус 3» с завода уже обладает достаточной мощностью для рядовых задач, но нередко появляется необходимость увеличить мощность, переоборудовать электрическую систему или регулировать свет.

Выбор должен осуществляться на основании технических характеристик источника питания и патрона. Второстепенными, но также важными, условиями выбора являются: цена, производитель, вид и т. д.

Лампа ближнего света ФФ3 оснащена:

• цоколь лампы ближнего света «Форд Фокус 3» фланцевый H7;
• напряжением – 12 V;
• мощностью – 55 W.

Производитель сразу устанавливает в автомобиль фирменные лампы от Osram, производство находится в Германии. Компания является дочерней корпорацией от именитого бренда Siemens, который славится надёжной электроникой. Если причина замены лампы ближнего света в «Фокус 3» заключается в перегорании осветительного прибора, лучше просто купить аналог.

Современный рынок может предложить большой выбор источников света для головной оптики автомобиля

На Ford Focus 3 лампа ближнего света устанавливается 2 видов:

1. Биксеноновая с оптической линзой.
2. Галогенная вместе с рассеивателем потока.

С учётом описанных характеристик нужно подбирать подходящие лампы, в случае замены штатной модели ближнего света Focus 3. Унифицированный цоколь позволяет устанавливать лампочки любой фирмы, но при выборе стоит отдать предпочтение вариантам с одинаковыми показателями мощности.

Замена лампы ближнего света «Форд Фокус 3» владельцами осуществляется в пользу некоторых проверенных брендов и конкретных моделей:

• Philips. Покупают с цоколем H7 стандартную модель, в ней используется хромированный цоколь, а стеклянная масса включает добавления кварца. Перечисленные технологии улучшают освещённость трассы на 30% по сравнению со штатным вариантом, при этом не изменяется мощность и напряжение прибора. Другими популярными моделями бренда является серия Diamond Vision, которая подобна дневному свету, а также Xtreme Vision – сила потока наибольшая среди всех моделей, она в 2 раза превосходит Osram;
• Bosch. Большая светоотдача 90-Plus обеспечивает повышение производительности на 90%. В свете преобладает белый цвет. Blue Vision – это модель с голубым оттенком света, в лампочке используется стекло из кварца для усиления прочности поверхности;
• IPF. При выборе H11 XY64-2400K свет становится более жёлтым, он освещает трассу значительно лучше при опускании тумана;
• Koito. Бренд выпускает ксеноновые варианты Whitebeam III H7. При замене лампы на «Форд Фокус 3» увеличивается производительность с 55 до 100 Вт.

Вы можете установить вместо штатной лампочки источник ближнего света любого другого бренда

Почему нужна замена ламп Ford Focus 3 универсал?

Свету задних габаритов всегда придавалось меньше значения, чем свету фронтальных. С неисправным освещением фронтальных фонарей в ночное время суток ездить проблематично. Нарушенная работоспособность задних устройств освещения может достаточно длительно оставаться незамеченной.

Рекомендуется как минимум один раз за месяц инспектировать работоспособность всех устройств освещения. Также проверку необходимо непременно проводить перед далекой поездкой. Нередко препядствия с освещением и выявляются в процессе таких осмотров. Проверку рекомендуется создавать с ассистентом.

Разглядим несколько всераспространенных аварийных ситуаций, к которым может привести неисправное состояние задних габаритов.

• Неисправные стоп-сигнальные огни. Очень страшная неисправность. Понять это полностью можно только столкнувшись с схожей ситуацией. В плотном потоке чувство относительной скорости и дистанции притупляется. Основным показателем того, что едущий впереди шофер тормозит, являются загоревшиеся стоп-сигнальные огни. В этот момент большая часть водителей интуитивно ставят ногу на педаль тормоза. Но если стопы не загораются, то среагировать на тормозящий впереди автомобиль впору проблематично. И нередко случается так, что тормозить становится уже поздно. Происходит трагедия. И если у ехавшего сзади водителя есть видеорегистратор, который зафиксировал нерабочие стоп-сигнальные огни – ситуация с виновником трагедии уже не будет настолько конкретной.
• Неработающие габаритные огни, в особенности в ночное время, могут привести к трагедии. В особенности небезопасны остановки на трассе с нерабочими задними фонарями. Авто по трассе движутся на большой скорости. Увидеть впору тс, стоящее в мгле, достаточно проблематично. Ситуация утежеляется, если нехорошие метеорологические условия усугубляют видимость.
• Неисправные указатели поворотов – одна из часто встречающихся обстоятельств аварий, которые происходят по вине неработающих устройств освещения. Перестроение, поворот либо обгон без подготовительного уведомления других участников дорожного движения о собственном намерении нередко приводят как минимум к конфликтным ситуациям, а время от времени становятся предпосылкой суровых аварий. К примеру, на трассе, где есть всего по одной полосе в каждую сторону, движется тихоходное тс. Шофер с неисправными задними указателями поворотов обозначает маневр и начинает обгон. Сразу с ним это делает едущий за ним автомобиль. Потому что шофер второго автомобиля лицезреет, что впереди едущий не включает указатель поворота, это означает, что он либо уступает, либо не спешит обгонять. Оба автомобиля выезжают на встречную полосу, и происходит аварийная ситуация. Снова же, при наличии видеорегистратора у второго водителя не составит заморочек обосновать виновность первого, у которого не работают указатели поворотов.

Наименее критическим является работоспособность указателей заднего хода. Но в ночное диагональная парковка будет проблематической, если площадка за автомобилем не будет освещена в подабающей мере.

Какие лампы стоят в фарах

Третье поколение автомобилей Форд Фокус получило свою жизнь в 2010 году, прошло рестайлинг в 2014, а выпуск автомобиля этого поколения был прекращен в 2015 году.

Внешний вид автомобиля Форд Фокус 3

Какие же лампочки головного освещения и габаритов в нем стоят? В зависимости от модификации производитель устанавливал на Форд Фокус 3 либо обычные фары с отражателями, либо линзованные (биксенон с электромагнитной шторкой). Лампы в них, естественно, разные. Итак, лампы, устанавливаемые на Форд Фокус 3 в обычные фары с отражателем:

Дальний – галогенная лампа с цоколем H1 мощностью 55 Вт. Она имеет один питающий контакт (вторым является цоколь) и выглядит примерно так:

Лампа дальнего света Форд Фокус 3

Ближний – галогенная лампочка с цоколем H7 мощностью 55 Вт. Она немного больше предыдущей и имеет два контакта для подключения.

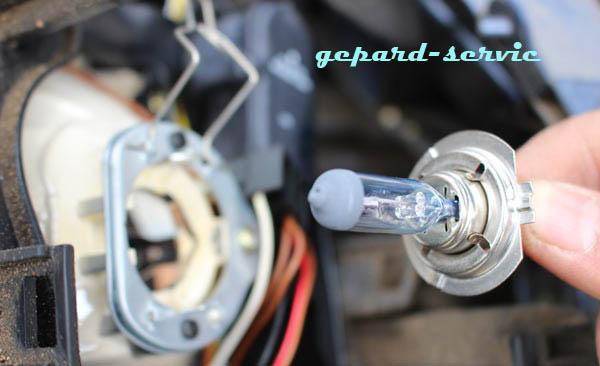

Лампочка ближнего света с цоколем H7 на Форд Фокус 3

Габаритные огни – обычный прибор накаливания мощностью 5 Вт типа W5W. Кстати, такой же используется для освещения номерного знака, вещевого ящика и багажника.



Лампочка габарита Форд Фокус 3

Ксеноновый источник света D3S с блоком розжига для линзовых фар Форд Фокус 3

Замена ламп ближнего света Форд Фокус 3

Замена лампы в фарах ближнего света на автомобиле Форд Фокус поколения 3 часто требуется при улучшении или ремонте оптики. Рассмотрим, из каких основных этапов состоит процедура переустановки лампочки, какие из современных производителей лучшие и каковы их главные особенности.

Особенности ламп для фар Ford Focus 3

При переустановке ламп ближнего света для замены на Форд Фокус 3 необходимо учитывать их светотехнические характеристики. Штатный светильник имеет следующий набор параметров:

1. Тип цоколя – фланцевый Н7.
2. Номинальное напряжение – 12 вольт.
3. Мощность – 55 Вт.

В зависимости от конструкции оптики ламы могут быть двух видов:

1. Биксеноновые – предназначенные для установки в линзовые системы.
2. Галогеновые – устанавливаемые в фары с отражателем-рассеивателем.

Выбор производителя

Второй важный фактор при выборе ламп ближнего светя для Ford Focus выпуска-3 – это производитель. Изначально в базовой комплектации применяются фирменные светоисточники линейки Osram. Однако нередко в качестве альтернативы автопользователи применяют аналоги таких марок, как:

1. Philips.
2. Koito.
3. Behr Hella.

Рассмотрим подробно их основные характеристики и особенности применения для Форд Фокус-3.

Osram Н7 Original

Галогеновая оригинальная лампа в оптике ближнего света для хэтчбека Форд Фокус 3-го поколения. Мощность ее потребления – 55 Вт при рабочем напряжении в 12 В. Сила светового потока достигает 1,5 тыс. люменов при температуре 3200 К. Гарантированный срок службы составляет 6 месяцев. Чтобы правильно поменять ее на аналогичную новую, необходимо соблюдать правила установки – не браться голыми пальцами за колбу. Иначе оставленные жировые отпечатки существенно снизят ее долговечность.

Philips Н7 Vision Plus

Лампа используется как аналог штатно устанавливаемой в оптическую систему ближнего света на Форд Фокус 3, и потому обладает сходными параметрами. Единственное отличие – на 60% более сильная светимость при такой же цветовой температуре – 3,2 тыс. К. Применение такого светильника позволяет продлить горизонт видимости и улучшить комфорт и безопасность управления авто.

Koito Whitebeam h7

Лампа относится к категории высокотемпературных светильников на 4,2 тыс. К. При мощности потребления всего в 55 Вт она выдает светимость на все 100 Вт. При этом ближний свет совмещает в себе мягкость и насыщенность –качества, не перенапрягающие зрение водителя. Установка их на стандартную оптику Форд Фокус-3 не приводит к проблемам с деформацией корпуса фар и прогоранием проводки. Долговечность при средней эксплуатации достигает 2-3 лет.

Behr Hella h7 Standart

Еще одна стандартная лампа галогенового типа для установки в оптическую систему ближнего света на Форд Фокус 3. Характерная особенность – бело-голубой оттенок цвета. Среди других преимуществ выделяется невысокая стоимость и длительный срок службы.

Как заменить лампочку ближнего света на авто Форд Фокус 3

Чтобы правильно заменить лампу для ближнего света на ФФ-3, в первую очередь необходимо создать условия, обеспечивающие безопасность ремонта авто. Для этого Форд Фокус нужно установить на ровном месте, включить ручной тормоз и обесточить электросеть, отсоединив клеммы с АКБ. Далее нужно подготовить инструменты и расходники:

1. Гаечный ключ на десять.
2. Отвертку.
3. Чистые перчатки на хлопчатобумажной основе.
4. Новую лампу (или две если замена осуществляется сразу в обоих фарах).

Далее процедура смены лампы ближнего света сводится к следующим действиям:

1. Вывернуть шурупы, удерживающие фару изнутри.
2. Вытянуть ее и повернуть на себя, не вынимая при этом ее совсем.
3. Демонтировать защитную крышку корпуса, предварительно сдвинув специальные фиксаторы.
4. Провернуть лампу против часовой стрелки на четверть оборота.
5. После этого достать ее, потянув на себя.
6. Отсоединить штекер питания.
7. Извлечь саму лампочку и поставить новую.
8. Собрать оптику, следуя обратному порядку.

Основные выводы

Штатно на Форд Фокус 3-его поколения устанавливается галогеновая лампа ближнего света производителя Osram. Она имеет тип цоколя Н7, мощность 55 Вт и рабочее напряжение в 12 В. Как альтернатива ей могут использоваться аналоги:

1. Philips Н7 Vision Plus.
2. Koito Whitebeam h7.
3. Behr Hella h7 Standart.

Чтобы заменить лампочку на новую, нужно соблюсти условия по технике безопасности, застопорив машину и отключив бортовую электросеть, подготовить инструменты и расходные материалы и последовательно выполнить этапы предлагаемой инструкции.

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело;
Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап

Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий. В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто

С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Как поменять лампочку

А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.

Теперь покачиваем фонарь и снимаем его со штатного места.

Можно переходить непосредственно к вопросу, как заменить лампочки.

Ближний свет

На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.

Беремся за лепесток и снимаем пыльник.

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).

Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).

Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.

Нижнее крепление фары на Форд Фокус 3

Дальний свет

Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.

Снимаем пыльник, потянув его за лепесток.

Снятие пыльника с фары Форд Фокус 3

Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.

Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.

Габариты

Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.

Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.

Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.

Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).

Ксеноновый головной свет

Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.

В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.

Снимаем с него пыльник, потянув за резиновый лепесток.

Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.

Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.

Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.

Предыдущая
Замена автолампКак поменять лампочку ближнего и дальнего света на Lada Priora
Следующая
Замена автолампКакие нужны лампы ближнего света на Ford Focus 2 и как их поменять

Спасибо, помогло!Не помогло

Как снять противотуманки на Ford Focus | Пособие автомобилиста

В сегодняшней публикации речь пойдет о самостоятельной замене противотуманной фары на Ford Focus четвертого поколения. Для снятия фары из инструментов вам понадобится только отвертка с наконечником торкс ну и, конечно новая ПТФ. В моем случае была куплена запчасть производителя Hi-Drive, ее каталожный номер FL-732.

Чтобы добраться до крепления ПТФ Ford Focus и без проблем ее демонтировать необходимо сначала снять фару головного света. Она крепится двумя саморезами торкс, открутив которые можно снять корпус фары и отложить ее в сторону.

После этого рукой находим внизу патрон противотуманки, проворачиваем ее на 90 градусов и вынимаем его вместе лампой.

Теперь откручиваем саморезы переднего крепления подкрыльника, немного отгибаем его, чтобы пролезла рука, после чего вынимаем корпус противотуманки, она крепится пружинными защелками, и на ее место устанавливаем новую.

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

• В первую очередь открывается и фиксируется капот, после чего снимается клемма с аккумулятора . Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
• Каждая из фар держится на двух винтах, расположенных в верхней части корпуса , они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Далее необходимо освободить фиксаторы, расположенные в нижней части корпуса , их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

• Когда узел вышел из посадочного места, можно либо продолжать работу около машины или разъединить еще один разъем и достать фару для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
• Далее надо снять резиновую заглушку напротив рассеивателя ближнего света , под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Отсоединяете лампу от патрона и вставляете на ее место новое . Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

• В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
• Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
• На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
• Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

• В первую очередь открывается и фиксируется капот, после чего снимается клемма с аккумулятора . Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
• Каждая из фар держится на двух винтах, расположенных в верхней части корпуса , они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

Далее необходимо освободить фиксаторы, расположенные в нижней части корпуса , их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

• Когда узел вышел из посадочного места, можно либо продолжать работу около машины или разъединить еще один разъем и достать фару для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
• Далее надо снять резиновую заглушку напротив рассеивателя ближнего света , под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

• В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
• Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
• На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
• Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).

Вы спрашивали: Какие лампы ближнего света стоят на Ford Focus 3? Авто-ремонт
Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Лампа ближнего света форд фокус 3: какую лампочку выбрать, какие цоколи используются в фарах ford focus, как происходит замена Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция. Спрашивайте, я на связи!

Автомобильные лампы для Ford Focus 2 поколение [2004-2008] (Форд Фокус 2 поколение)

• Артикул 108466
• Код производителя 12972VPS2

• Артикул 108509
• Код производителя 129454000KX1
• Примечание Размер: 43×10,5

• Артикул 108547
• Код производителя 11499ULRX2

• Артикул 108484
• Код производителя 12972LLECOB1

• Артикул 108556
• Код производителя 12362WHVB1

• Артикул 108477
• Код производителя 12362PRB1

• Артикул 108457
• Код производителя 12362PRC1

• Артикул 108406
• Код производителя OSR2880GR02B

• Артикул 108345
• Код производителя OSR62150FBRHCB

• Артикул 108346
• Код производителя OSR64210ALLHCB

• Артикул 108309
• Код производителя OSR64211FBRHCB

• Артикул 108299
• Код производителя OSR62210FBRHCB

• Артикул 108253
• Код производителя OSR6498CW01B

• Артикул 108229
• Код производителя OSR66140CLC

• Артикул 108160
• Код производителя L10835
• Примечание (пусто)

Еще автоаксессуары для Ford Focus 2 поколение

Санкт-Петербург

, Салова 57к1И (вход с Кованько) Комендантский проспект, 2 офис 3

Москва

, Южнопортовая, 22, стр.1 (ТК Автомобили), 3 этаж, павильон 321

Цоколь ламп на Ford Focus 3

1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.

3 Лампа в противотуманной фары — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.

4 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.

5 Лампа сигнала тормоза — одноконтактная лампа накаливания P21W, мощностью 21 ватт.

6 Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7 Лампа заднего хода — одноконтактная лампа накаливания W16W, мощностью 16 ватт.

8 Лампа габарита и противотуманного фонаря — двухконтактная лампа накаливания с металлическим цоколем P21/5W , мощностью 21/5 ватт.

9 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета , мощностью 5 ватт.

Это интересно: Форд фокус 3 — где находится аукс выход

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

• монтажный фен с регулировкой температуры;
• скальпель или острый нож;
• плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

№	Ток, А	Назначение
37	10	Дальний левый
38	10	Дальний правый
45	10	Ходовые огни, ДХО
48	20	Ближний свет, ДХО
60	15	Ближний правый
61	15	Ближний левый
69	20	Противотуманные фары
71	10	ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

№	Ток, А	Назначение
110	10	ДХО
113	10	ДХО
116	20	Противотуманные фары
135	20	ДХО
139	10	Дальний правый
140	10	Дальний левый
142	15	Ближний правый
143	15	Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Какая лампа дальнего света подойдёт на рестайлинговый Форд Фокус 1 и Фокус RS?

Подходящие годы выпуска автомобиля: 2001, 2002, 2003, 2004, 2005.

На заводе устанавливались лампы дальнего света H1 55W:

• 55 — это мощность ближнего света в ваттах,
• H1 — тип цоколя лампы.

Быстрое сравнение: лучшие лампы дальнего света на рестайлинговый Форд Фокус 1 (H1)

Модель	Особенности	Рейтинг	Ссылка
Philips X-treme Vision	ну, очень яркие	★★★★★	Купить
Bosch Gigalight	очень яркий белый свет	★★★★★	Купить
Philips Vision	оптимальное отношение цена—качество	★★★★✩	Купить
Philips LongLife EcoVision	недорогие и долговечные	★★★★✩	Купить
Osram Original Line	универсальная замена штатным лампам	★★★★✩	Купить

Philips X-treme Vision — самые яркие лампочки дальнего света на рестайлинговый Ford Focus 1

Особенности, заявленные производителем:

• до 130 % более яркий белый свет,
• увеличивают зону освещения перед автомобилем на 45 м,
• высококачественное кварцевое стекло,
• запатентованная технология мощного светового потока.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

• очень хорошее освещение дороги,
• небольшой срок службы,
• относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Узнать цены и наличие.

Bosch Gigalight

Особенности, заявленные производителем:

• до 120% больше света,
• чрезвычайно белый свет.

Страна производства — Венгрия.

Что нам больше всего нравится: яркий белый свет, и это же Бош!

Узнать цены и наличие.

Philips Vision

• видимость на 30% лучше по сравнению со стандартными лампами,
• сделаны из высококачественного кварцевого стекла,
• высокий уровень водонепроницаемости,
• предохраняют фары от ультрафиолетового излучения.

Страна производства — Польша, Германия.

Что нам больше всего нравится: больше света, чем у штатных ламп.

Узнать цены и наличие.

Philips LongLife EcoVision — долговечные лампочки дальнего света на Форд Фокус 1 рестайлинг

Особенности, заявленные производителем:

• кварцевое стекло высокой прочности,
• устойчивы к перепадам температуры и вибрации,
• высокое внутреннее давление обеспечивает более мощный свет,
• предохраняют фары от вредного ультрафиолетового излучения.

Страна производства — Польша.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Узнать цены и наличие.

Osram Original Line

Особенности, заявленные производителем:

• качество оригинальной запасной части (OEM),
• улучшенная видимость до 130%.

В упаковке — одна штука.

Страна производства — Германия.

Что нам больше всего нравится: недорогие, хороший срок службы, страна производства.

Узнать цены и наличие.
