Признаки поломки мембраны
Как понять, что пора поменять резиновую диафрагму? Нужно обратить внимание на:
- Силу давления газа и воды в системе. Откройте кран, посчитайте, сколько в минуту расходуется литров. В норме должно быть не меньше двух-трех литров. Подачу газа можно вычислить визуально, посмотрев на силу огня.
- Расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки, быть высотой не менее 3-5 сантиметров. Не соответствует? Тогда проверьте жиклеры на засор. После чистки снова посмотрите на пламя. Если ситуация не изменилась, проблема в диафрагме.
- Техника с пьезорозжигом должна щелкать при нажатии кнопки. Это значит, что диафрагма сработала. Если звуков не слышно, возможно, деталь повреждена или разорвана.
- В некоторых моделях определить поломку поможет шток, который контролирует работу управляющего блока. Снимите защитный кожух и откройте воду. Если шток находится без движения, требуется заменить диафрагму.
После того как вы нашли поломку, нужно правильно подобрать деталь для замены.
Капли влаги на водяном узле газовой колонки. Конденсат или утечка? Проверяем.
Сегодня разберем случай ,когда без видимых причин сочится вода по микровыключателю автоматической газовой колонки.И так поехали…
Основные причины. И так.К основным причинам появления капелек воды на микровыключателе можно отнести всего две.1)Вы слишком завышаете температуру эксплуатации прибора.2)Вода сочится из системы водоснабжения.
Если вы привышаетете температуру эксплуатации,то на металлических деталях под кожухом колонки появляется конденсат. Это происходит от того,что температура воздуха под кожухом становится высокой,а металлические детали водного узла ,от протока внутри них воды ,напротив сильно охлаждаются. Процесс конденсированная влаги в нутри газовой колонки происходит постоянно,но она при нормальной работе прибора ,не успевает скапливается и быстро испаряется.А при высоких температурах процесс влагообразавания происходит слишком активно.Вода не успевает испарится и создаётся впечатление течи.
Все что вам нужно,это убавить подачу газа,влажное место протереть салфеткой и немного понаблюдать.Если в течение пары минут работы прибора вы не увидите сырости ,значит все хорошо.А вот если капля появится снова и начнет рости и падать ,то это уже проблема.
Вода сочится из системы .
Это значит ,что где-то водяной узел потерял герметичность.И уже не может сдержать давление воды идущей по системе.И самые проблемные места ,это мембрана и шток.
Давайте по порядку. Из за чего выходит из строя мембрана?Причин несколько.Самая частая ,от жесткий воды.На мембране появляются отложения растворенных в воде минералов и со временем появляется трещина через которую и сочится избыток воды.Также она может выйти из строя банально от старости и из за производственного брака.Лечится это только заменой.
Нет сам шток остаётся относительно целый,а вот гайка внутри которой он ходит страдает.
И даже не сама гайка ,а сальник внутри нее.Это происходит от того,что со временем на штоке появляется композиция.Поверхность штока перестает быть гладкой и перемещаясь внутри гайки и скользя по сальнику ,просто рвет последний.Опять же лечится только заменой причем штока и гайки вместе.
Что нужно для самостоятельного ремонта ?
Если уж лезть в водяной узел,то лучше поменять заведомо проблемные детали сразу.Для этого лучше сразу взять в магазине рем.комплет под ваш водяной узел.Не под колонку. А именно под узел.Да,есть т.с. индивидуальные приборы ,под которые порой рем.комплект приходится заказывать.Но в основном данные детали имеют две разновидности.Под большую мембрану и под малую.Если в рем.комлект не входят болты скрепления двух половинок водяного узла,то обязательно до купите их.Так как родные в 99% случаев приходят в негодность.
Из инструмента вам потребуется: отвёртка крестовая средняя,ключ рожковый на 19 и ключи рожковый на 22.Не лишним будет взять плоскогубцы. Я не буду описывать сам процесс разборки -сборки , лучше поищите видео в интернете.Наглядность тут будет лучше писанины. И да.Речь в статье шла о типовых колонках.Таких на Electrolux;Neva, Oasis; Vector ;Don и им подобные.Если у вас BOSH или колонка с сенсорным или кнопочным управлением ,то скорее всего описанное выше вам не подойдёт.
Источник
Процесс замены мембраны в газовой колонке
Мембрана предназначена для того, чтобы разделять полости в водяном регуляторе. Несмотря на качество колонки и ее производителя, мембрана со временем изнашивается, что приводит к ее разрывам. Данный вид неисправности очень распространен, но справится с выбором новой мембраны и заменой старой, сможет любой, кто предварительно ознакомиться с инструкцией.
Перед тем как приступить к замене мембраны в газовой колонке, стоит посмотреть обучающее видео с мастер-классом
Самостоятельный ремонт без специальных навыков и знаний может привести к тому, что оборудование будет повреждено. Также самостоятельный ремонт очень опасен тем, что может произойти утечка газа. Если при самостоятельной починке возникли какие-либо трудности, нужно немедленно обратиться в газовую службу.
Процесс замены мембраны:
- Выключить колонку.
- Перекрыть холодную воду и газ.
- Приоткрыть кран с горячей водой, чтобы изменить давление в трубах.
- Открыть нужно тот кран, который располагается ближе к колонке. Обычно речь идет о смесителе в ванной комнате.
- Когда будет происходить разборка, вода из теплообменника и труб вытечет через открытый кран, а поможет этому сифонный эффект.
- Не нужно открывать кран на кухне, который расположен выше, чем водяной регулятор. Это может привести к тому, что от 3 до 5 литров выльется просто на пол.
- Демонтировать кожух колонки. Найти точки крепления не составит трудности. Отсутствие кожуха сделает доступным внутреннее устройство колонки.
- Снять водяной регулятор. Для этого нужно демонтировать накидные гайки и фиксирующие винтики.

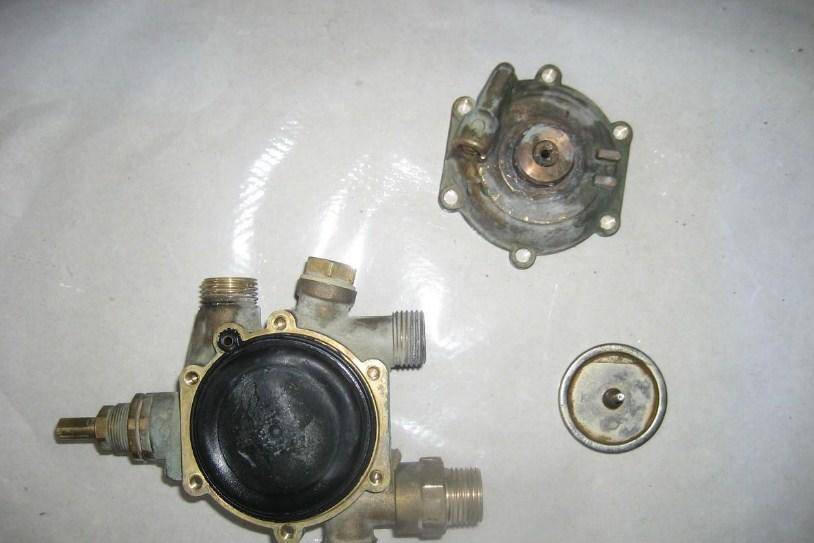

- Разобрать регулятор и заменить мембрану.
Поменять мембрану не составит труда
Но важно проследить, чтобы все действия были выполнены правильно. Мембрана не должна быть перевернутой, нельзя перекрывать перепускной канал, который способствует объединению водяного узла
Советы по выбору
Вы можете приобрести для замены не резиновую, а силиконовую мембрану. Такая деталь более эластичная и служит более длительный период (от 10 лет).
Резиновая мембрана белого или красного цвета является наименее предпочтительным вариантом, поскольку подобная деталь очень быстро изнашивается. Иногда она разрывается сразу после замены.
- Подбирая подходящую мембрану для водонагревателя, работающего на газе, нужно учитывать марку аппарата, поскольку в одних колонках установлены круглые диафрагмы, а в других – детали с довольно сложной формой.
- Если вы не смогли отыскать в наличии круглую диафрагму именно для вашей колонки, допустимо приобрести и установить вместо нее деталь аналогичного диаметра для колонки другого производителя, к примеру, мембрану с диаметром 73 мм.
- Если колонка служит вам уже дольше пяти лет, покупайте мембрану сразу с пластиковыми деталями, которые к ней примыкают (со временем из них вымываются пластификаторы, что приводит к хрупкости).
Поменять поврежденную мембрану в проточном нагревателе вполне реально своими руками:
- Отключите доступ воды и газа к аппарату.
- Откройте кран горячей воды для сброса давления.
- Демонтируйте кожух колонки, открутив крепежные винты.
- Отыщите водяной регулятор по трубе подачи холодной воды.
- Открутите гайки, которые фиксируют регулятор к водяным трубам, а также винты, которые крепят деталь к газовой части.
- Снимите регулятор и разберите его.
- Заменив мембрану, соберите колонку в обратном порядке.
Наглядно, весь процесс замены мембраны, смотрите в нижеследующем видео.
https://youtube.com/watch?v=XvGmyGPY9hw
Признаки, свидетельствующие о поломке детали
Есть ряд признаков, которые говорят о том, что мембрана повреждена и ее необходимо заменить:
Проверьте силу давления воды и газа в системе. Необходимо открыть кран и посчитать: сколько литров потребляется в минуту. Нормой является 2-3 литра
А подача газа вычисляется визуально, по силе огня.
Следует обратить внимание на расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки и высота его должна быть как минимум 3-5 см
Если вы заметили отклонение от нормы, тогда нужно проверить жиклеры на предмет засорений. После проведения мероприятий по очистке, вновь посмотрите на пламя, если ничего не изменилось, значит проблема в диафрагме.
Техника с пьезорозжигом должна сопровождаться щелчком при нажатии кнопки. Это свидетельствует о том, что произошло срабатывание диафрагмы. Если звуков нет, то наверняка деталь повреждена.
В определенных моделях определить поломку можно при помощи штока, который осуществляет контроль за работой управляющего блока. Необходимо снять защитный кожух и открыть воду. Если шток обездвижен, значит необходимо менять диафрагму.
Следующим этапом после определения поломки, является подбор правильной детали для замены. Ведь если своевременно не заменить диафрагму, можно столкнуться с тем, что произойдет сбой подачи газа в колонку. И в итоге вы получите неравномерный нагрев воды или вовсе жидкость будет протекать через теплообменник без нагрева.
Замена газовой колонки
Есть случаи, когда в жилище, где разрешено использование плиты, не допускается подключение газовой колонки. Речь идет о многоэтажных строениях больше 11 этажей.
Правила установки новых и замены старых колонок приводятся в нормативах документов:
- СНиП 42.01 – 2002 «Газораспределительные системы»;
- СНиП 31.01 – 2003 «Многоквартирные жилые здания»;
- СНиП 41.01 – 2003 «Вентиляция, отопление, кондиционирование».
Не дают разрешение в случае перестройки квартиры по типу студии, когда планировка объединяет пространство комнаты с кухней, а также в жилье без кухни и коммуналках.
Периодичность замены
Если срок службы колонки еще но вышел, но при проверке дано заключение о необходимости замены, нужно менять
Ранее нормы предписывали переустанавливать проточные нагреватели через 15 лет. Постановление правительства №720 от 1997 г. определило, что колонки нужно менять по истечении срока службы. Такой период указывает производитель агрегатов, исчисляется он с даты выпуска.
Владелец несет ответственность за состояние газовой колонки, соблюдение срока эксплуатации. Время замены отдельно не оговаривается, но необходимость назревает, если газовщик при очередном осмотре документально подтвердит потерю работоспособности и невозможность ремонта.
При каких неисправностях нужно менять
Продлевает время эксплуатации ежегодное техническое обслуживание, на целостность колонки влияет качество воды.
Поменять старое оборудование на новое нужно при следующих неисправностях:
- водонагреватель перестает включаться;
- из строя выходят основные блоки агрегата;
Также заявку на замену можно подать, если владелец желает заменить старую модель на более усовершенствованную.
Кто имеет право проводить работы
Сотрудник газовой службы должен иметь допуск к проведению опасных работ
Любые работы по газовому снабжению, подводку трубопровода, установку тройников, размещение запорной арматуры, сигнализатора выполняет газовая служба города, района. Может подключаться другая организация, у которой есть документально оформленное право на выполнение опасных работ.
Перед запуском приглашают газовщиков для осмотра проделанной работы и составления акта. Если произошло самовольное вмешательство в процесс установки и подключения, организация, продавшая агрегат, не поставит его на гарантию.
Необходимые документы
Самый простой случай — если нужно поменять агрегат, и поставить его на существующее место.
В газовую службу подают документы вместе с заявкой:
- копия проекта, где помечено расположение водонагревателя, указаны особенности вентиляции, водопровода и газоснабжения;
- технический паспорт на новый агрегат;
- акт об обследовании дымохода;
- подтверждение собственности на площадь проведения работ.
Регистрация колонки после замены
На смонтированную и подключенную колонку к газовой и водяной магистрали оформляют акт ввода в эксплуатацию. Для регистрации приглашают представителя газовой службы, которая составляет необходимые бумаги.
Составление акта совмещают с первым запуском агрегата. При этом технический инспектор проверяет:
- правильность подсоединения;
- присутствие в дымоходе специальных люков для чистки.
Прием работы
До 2007 года о замене газового оборудования делали только отметку в проектной документации, а теперь требуется актирование действий по переустановке. Принимает работу инспектор, он определяет соответствие и выдержку всех нормативов по установке, проверяет расстояния от розетки до колонки, учитывает высоту до потолка, от пола, тип стены.
Если дым от колонки отводят в дымоход, обследует присутствие искусственной тяги в вытяжке, чтобы не получить обратное засасывание продуктов сгорания. Инспектор проверяет соответствие диаметров газоотводного патрубка и выхода колонки.
Мошеннические действия
При самовольном вмешательстве и начале работы без приемного акта установка признается несанкционированной, и по условиям договора между поставщиком газа и пользователем на владельца будет наложен штраф.
Если в результате здоровью, жизни окружающих, их имуществу нанесен ущерб, для хозяина жилья, допустившего самовольное подключение и замену прибора, наступает уголовная ответственность.
Штрафом наказывается мошеннический монтаж газовой колонки и газификация дома, дачи, квартиры в обход газового счетчика.
Нормы и требования при установке
Все виды работ с газоснабжением, которые предусматривают установку тройников, подвод газовой трубы и монтаж запорных кранов на газовой трубе, следует доверить специалистам организации, имеющей соответствующую лицензию. Если это положение будет проигнорировано, то вы можете столкнуться с необходимостью оплаты штрафа.
Работы по установке колонки необходимо разделить на две категории. Первая предусматривает монтаж прибора с нуля. Вторая – это замена старого устройства на новое. В первом случае понадобится подвод газовой трубы к месту расположения водонагревателя. Следует позаботиться еще и о наличии проекта. Этими работами занимаются газовые хозяйства каждого района или фирмы с лицензией на определенный вид деятельности. Самостоятельно в этом случае делать что-либо нельзя.
Если проект готов и все согласовано, то выполнить часть работ можно самостоятельно, сэкономив деньги. Приступать к манипуляциям необходимо после составления проекта и получения согласований, а также разрешений. Нормативы установки описываемого оборудования регламентируются СП 42-101-2003, где прописаны положения по строительству и проектированию газораспределительных систем. Следует брать в расчет еще и акт СНиП 42-01-2002, в котором говорится о газораспределительных системах.
При замене газовой колонки необходимо удостовериться в том, что высота потолка не меньше 2 м. В помещении должен быть дымоход. Его диаметр составляет 120 мм. К таковым не относятся «душники» в квартирах. В водопроводе должно сохраняться давление в 0,1 атмосферы. Газовые колонки не следует устанавливать в санузлах.
Монтаж должен осуществляться на стенах из негорючих материалов. Не следует располагать прибор над газовой плитой. Если этого не избежать, то расстояние должно быть больше 10 см. Если колонка, которая эксплуатировалась в санузле, подлежит замене и соответствует техническим нормам, то установка допускается в этом же помещении.
Как работает мембрана в колонке — за что она отвечает
Водяной регулятор — это фактически сердце газового водонагревателя. Узел, в котором установлена резиновая прокладка (диафрагма) регулирует подачу: открывает и закрывает газ, подаваемый на горелочное устройство.
Принцип работы мембраны в газовой колонке следующий:
Устройство мембраны на газовой колонке может меняться в зависимости от модели водонагревателя, но основной принцип работы остается неизменным. Со временем диафрагма изнашивается, становится недостаточно эластичной или рвется, что приводит к выходу теплогенератора из строя.
Виды мембран для колонок
Диафрагма газового водонагревателя — это круглая прокладка, изготовленная из черной резины или силикона. В зависимости от производителя колонки на мембране могут присутствовать элементы из твердого пластика или металла. Некоторые диафрагмы измененной формы.
В газовых водонагревателях, изготовленных европейскими производителями используются диафрагмы, которые сложно подделать. К примеру, в Ariston Fast GIWH установлена так называемая «восьмерка», в Electrolux GWH или Vaillant MAG диафрагма с специальным ушком. Приобрести такую прокладку получится только в официальном сервисном центре. Стоит мембрана для лягушки на европейский водонагреватель от 200-500 руб. Для сравнения, ремкомплект на отечественную NEVA Lux 5013 (5016), вместе с пластиковыми деталями стоит всего 150-200 руб.
Если говорить о материале, из которого делают диафрагмы, их существует несколько видов:
Полностью узнать какая именно диафрагма используется можно в прилагаемой к проточному водонагревателю технической документации или после разбора водяного регулятора.
Признаки неисправности мембраны в колонке — как проверить
Износ диафрагмы достаточно легко определить. Существуют признаки, указывающие что мембрана вышла из строя
Мастера при обслуживании водонагревателя обращают внимание на следующее:
Мембрана на колонке выходит из строя из-за плохого качества воды. Поверхность становится грубой, теряет эластичность. Со временем образуются микротрещины, пропускающие воду.
Как выбрать мембрану для замены
Выявив причину неполадок, можно приступать к выбору заменяющей детали. На этом этапе владелец может столкнуться с трудностями, ведь для некоторых моделей, особенно заграничного производства, попросту нет запасных частей. Приобретение мембраны становиться настоящей проблемой: достать ее можно только у официального дилера фирмы-изготовителя, значительно завышающего стоимость. Выходов из этой ситуации два: приобрести новую колонку или попытаться подобрать деталь от другой модели.
С более популярными газовыми колонками таких проблем не возникнет. Запасные части для них можно приобрести в специализированных магазинах или заказать в интернете. Даже вызванный на дом мастер может установить их вам за доплату. Стоимость мембраны будет повышаться в зависимости от ее вида и материала, использованного в изготовлении. Марка бытового прибора тоже может оказать влияние на цену, ведь обслуживание разрекламированных колонок обходится дороже.
Как быть при появлении течи?
При появлении течи требуется разобрать колонку, предварительно избавившись от защитного кожуха.
Накручивание гаек с герметизацией на трубе и не только — основной способ, за счёт которого водопроводные шланги соединяются друг с другом внутри газовых колонок. Прокладки из резины и пластика всегда ставятся в этой части. Со временем появляются разные виды деформаций: из-за этого появляются трещины, утечки воды. Часто достаточно заменить прокладку, чтобы исправить ситуацию.
Порядок действий
- Открутить крепёжные элементы в местах соединения шланга.
- Износившуюся прокладку вытащить, чтобы завершить ремонт газовой колонки и розжига.
- Установить одну новую деталь.
- Гайки закрутить в исходном положении.
Что представляют собой мембраны для газовых колонок
Быт человека должен быть комфортным. Чтобы достичь удобства, многие оснащают свое жилище различными современными приспособлениями. Некоторые из них необходимо иметь в каждом доме, так как без них уровень жизни значительно снижается.
Мембрана для газовой колонки является резиновой или силиконовой прокладкой круглой формы
При правильном выборе колонки и ее использовании можно быть уверенным в долгом сроке ее службы. Но случается и так, что колонка ломается. В таких ситуациях владельцы часто не знают, с чего начать ремонт. Если вода на выходе имеет недостаточную температуру, дело определенно в мембране, которая, возможно, пришла в негодность.
Что такое мембрана:
- В большинстве колонок мембрана состоит из резины.
- Мембрана для газовой колонки довольно часто приходит в негодность, материал изнашивается, что приводит к его разрыву.
- Мембрану устанавливают в водном узле устройства. Она регулирует давление воды.
- Если колонку включают, мембрана прогибается.
- Газ подается к горелке, запуская процесс подогрева воды.
Если мембрана повреждена, колонка перестает качественно нагревать воду, так как холодная вода не попадает в теплообменник. После поломки мембраны многие владельцы задаются вопросом о том, как найти новую мембрану, какого она должна быть качества и как подобрать мембрану к конкретной модели колонки. Следует заметить, что в большинстве случаев устройство колонок похоже.
Демонтаж колонки
Замена газовой колонки должна быть начата с демонтажа старого прибора. Если осуществить эти работы самостоятельно, то вы сможете сэкономить до 800 руб. Приступать к манипуляциям следует с перекрытия доступа газа к оборудованию. Для этого кран на конце трубы перекрывается. С помощью рожкового или разводного ключа соответствующего размера необходимо открутить фиксирующую гайку шланга.
Иногда встречается способ подвода газа с помощью металлической трубы. Газовая труба довольно редко оказывается повреждена при откручивании шланга. Если же для подведения использовался отрезок металлической трубы, то неприятный исход вполне реален. Это особенно актуально для того случая, когда место соединения год от года окрашивалось краской.
Чрезмерных усилий для снятия слоя прилагать не стоит. Для этого используется растворитель. Газовую трубу необходимо придерживать, раскручивая гайку. Так снижаются шансы повредить коммуникации. После отключения от газовой трубы шланг снимается с места ввода в прибор. Если его недавно меняли, и его состояние удовлетворительное, можно использовать эту часть системы повторно при подключении новой колонки. Когда в надежности шланга есть сомнения, следует приобрести новый. При покупке необходимо выбирать сертифицированное проверенное изделие, что будет обеспечивать безопасность.
В запальнике гаснет газ
При нормальных условиях газ горит постоянно. Положения ручек и кранов на этот процесс не влияет. Автозащита внутри любой газовой колонки строится на трёх главных элементах: термопары и электромагнитного клапана, термопредохранителя. Велика вероятность, что один из компонентов окажется неисправным, если газовая колонка гаснет во время работы. Замена помогает, но не всегда.
Проверять необходимо каждую из деталей, присутствующих внутри схемы теплообменника:
Термопара
Это два проводника, хромовый и алюмелевый. Они сварены друг с другом, работают по эффекту Зеебека. Во время нагрева ЭДС, термопара вырабатывает 30 мВ, что даёт дополнительное питание электромагнитному клапану. Эта деталь обычно выходит из строя только спустя много лет эксплуатации. Поэтому при первом анализе неисправностей её учитывают редко. Проблему исправляют, покупая новые конструкции вместо старых. Таким образом действовать проще всего.
Термопара газового водонагревателя
Электромагнитный клапан котлов
Разновидность катушки, в основе которой — провод из меди. Есть соленоид — металлический цилиндр, который помещают внутри катушек. Для него характерна механическая связь с клапаном, блокирующим газ, который идёт непосредственно к горелкам. Если все работает исправно, термопара просто нагревается, а потом вырабатывает электрический ток. Создание магнитных полей становится результатом прохождения этого тока через катушку. Так происходит в большинстве случаев.
Газовый клапан в колонке
Для проверки устройства на техническую исправность хватает обычной пальчиковой батарейки. Её минусовую клемму надо соединить с корпусом газовой колонки. Плюсовую подсоединяют к предварительно снятой клемме термопредохранитедя. Потом поджигают фитиль и убирают руку от регулятора газа. Если горение продолжается, то проблема точно не связана с клапаном. Отсоединить потребуется другие детали.
Термопредохранители
Биметаллические пластины. Если температура больше 90 градусов, они просто прогибаются, что ведёт к разрыву цепи питания соленоида через штоки. Имеется механическое соединение с остальными частями системы при помощи клемм.

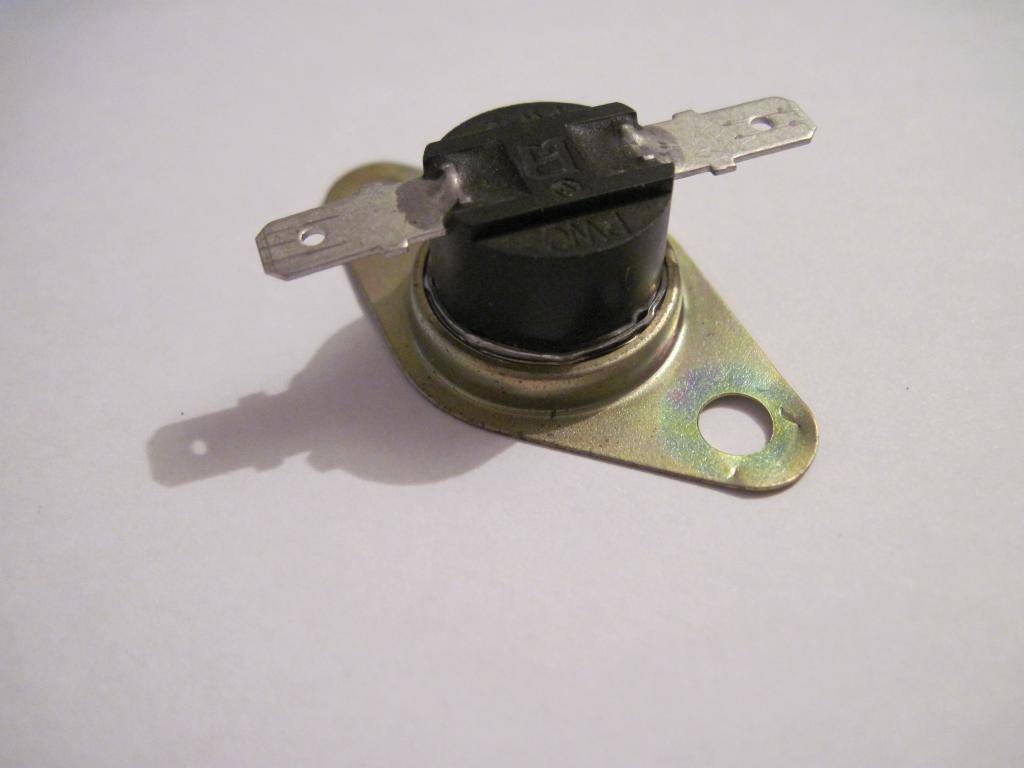

Термопредохранитель
Эта деталь радиатора отличается повышенной сложностью, эксплуатационными условиями, поэтому не удивительно, что иногда устройство выходит из строя.
После снятия клемм последние надо будет закоротить друг с другом. Для этого используют любые металлические предметы. Лучше всего выбирать обычные скрепки. Если после этого всё работает исправно, значит проблему водяного узла удалось решить.
Что необходимо знать
Со временем даже самая надежная мембрана приходит в негодность — это одна из популярнейших проблем для газовых колонок. Заменить изношенный элемент своими руками вполне возможно. Если в точности придерживаться указаний в инструкции, даже обычный человек легко с этим справится.
Износ детали, как правило, происходит со временем в результате интенсивной работы, но это может произойти и внезапно. Как бы то ни было, в преграде возникает микротрещина, сквозь которую начинает просачиваться вода из соседней полости водяного регулятора. Перетекание воды вызывает падение уровня давления, а колонка не может функционировать в штатном режиме. Со временем разрыв увеличивается, все больше снижая давление. В результате система полностью отключается.
Мембрана для газовой колонки Beretta Aqua
Если загрязнился запальник
Разобрать газовую колонку придется и в случае загрязнения запальника. Для его очистки от грязи придется снять узел запальника: его дюза с течением времени часто склонна к забиванию сажей. Это, в свою очередь, обеспечивает недостаточность пламени от фитиля для моментального поджига газа. Газ скапливается, воздух сильно нагревается, и, как следствие, происходит взрыв, сопровождаемый громким хлопком. Поскольку подобная ситуация достаточно опасна, необходимо в обязательном порядке прочистить горелку запальника.
В узле запальника откручивается гайка, фиксирующая подводящий газ шланг. Отворачиваются два крайних винта и приподнимается планка
Высвобождается зажатый в запальнике трубкой жиклер (важно его не уронить). Тонкой проволокой прочищается дюза и отверстие подачи воздуха
Некоторые виды газовых колонок для квартир предусматривают установку автоэлектроподжига газа. Но и тут есть недостаток: это нестабильная работа при слабом напоре воды и необходимость частой замены электробатареек.
