Замена патрона люстры: как открутить и снять, e27, e14, g9

Как выкрутить лампочку, если колба взорвалась

Нередко происходят ситуации, когда в процессе эксплуатации осветительного прибора лопается колба. Причинами данной проблемы являются низкое качество источника света, резкие перепады электрического напряжения, длительное использование прибора, внешнее воздействие и прочие факторы.

Пластиковая бутылка

Если под рукой нет набора инструментов, для решения проблемы допускается задействовать подручные средства. Одним из подходящих вариантов является пластиковая бутылка. Инструкция по выкручивания источника света следующая:

• убирают все осколки, поскольку они будут мешать и могут привести к травме;
• берут пластиковую бутылку любого объема со стандартным горлышком;
• снимают крышку и нагревают горлышко до тех пор, пока материал не будет расплавляться;
• горлышко помещают в цоколь и дожидаются остывания пластмассы;
• аккуратно тянут за бутылку, чтобы достать вместе с ней цоколь.

Пассатижи

Более удобным способом является использование пассатижей, которыми можно захватить мелкие компоненты. Чтобы извлечь цоколь, его подцепляют инструментом и выкручивают наружу. Чтобы плафон не оторвался, его нужно придерживать руками

При выполнении манипуляций важно не нарушить целостность окружности патрона

Если цоколь прочно зафиксирован на месте и не поддается вращению, можно попробовать согнуть его боковые части внутрь и затем продолжить откручивание. При извлечении цоколь может деформироваться, но это только упростит работу. Главное отследить, чтобы цоколь не повредил патрон.

По каким причинам заменяются лампочки?

Натяжной потолок – это современное дизайнерское решение, которое может украсить любой интерьер. При выборе освещения остается большой простор для фантазии – от люстры, светодиодной ленты до точечных светильников разных размеров и форм.

Но рано или поздно приходится менять лампочки. Почему это происходит?

• Светильник вышел из строя. Это самая распространенная причина, поэтому не стоит экономить на покупке лампы. Тогда процедуру по замене придется осуществлять очень редко.
• Смена интерьера. Это частая причина, которая требует демонтажа старых светильников. Но не обязательно снимать все лампочки. Иногда выходом может послужить покупка накладок на точечные светильники, которые придадут им обновленный вид. Что касается люстры, то здесь можно переделать каждый плафон или приобрести новые.
• И еще одна причина, при которой демонтаж ламп неизбежен, – это замена целого полотна. Сменить натяжной потолок на новый, не затронув светильники, невозможно.

Как устроен стандартный патрон?

Чтобы заменить патрон в люстре, необходимо понимать его устройство и виды. Для сети 220 В существует 3 типа данного изделия:

• Е14;
• Е27;
• Е40.

В зависимости от цоколя лампы, используемой в светильнике, нужно выбирать тот или иной тип. Существуют такие части патрона:

• цилиндрический корпус;
• донышко;
• керамический вкладыш.

В первом находится гильза с резьбой Эдисона, в которую вкручивается лампа. Корпус держателя в зависимости от модели и предназначения может изготавливаться из таких материалов:

• пластик;
• карболит;
• керамика;
• металл;
• силикон.

Старые модели изготавливались из керамики. Но при высоких температурах они рассыпались и портились. Сейчас самым распространенным материалом является пластик. Изделия следует использовать согласно маркировке, поскольку превышение мощности электрических ламп при длительном их применении приведет к изменению свойств пластмассы, а следственно, к ее разрушению. Даже в современных керамических патронах контакты отгорают при высоких температурах.

Чаще всего в быту используют держатели типа Е14 и Е27. Их отличия заключаются в способе крепления, который бывает:

• подвесным к потолку с резьбовыми шайбами;
• с прямым фланцем, что позволяет зафиксировать изделие на поверхности;
• с наклонным фланцем для крепления на поверхности.

Когда к опоре крепится плафон, шайбы используют для монтажа и фиксации держателя. Держатели для крепления за ниппель вместо винтов имеют зажимы. Это позволяет сделать соединение проводников без нарушения их изоляции. Хотя резьбовые держатели проще в использовании, они менее долговечны. Особенно это касается патронов, длительно используемых.

Снятие питания

Ну что? Приступим к поискам?

Вообще, замену патрона настоятельно рекомендую проводить днём, ведь ночью всё придётся делать наощупь — конечные результаты могут сильно удивить. На щитке с автоматами находим тот, что отвечает за питание группы, к которой подсоединена люстра, и снимаем его. Такое явление, чтобы все патроны сразу на люстре резко стали бы нуждаться в замене – скорее, из разряда фантастики, и наверняка, хоть один, но будет работать.

Как определить, какой именно нужен автомат? Можно пойти методом исключения, пока люстра при включенном выключателе не погаснет. Хотя не всем такой метод может понравиться, особенно если начать такие поиски в каком-нибудь учреждении посреди рабочего дня и без предупреждения.

Совет: как выкрутить цоколь от лампочки из патрона

Иногда цоколь лампочки заклинивает в патроне и его сложно вытащить. Если откручивать за стеклянную колбу, она отламывается и металлическая часть застряет. Чтобы извлечь ее оттуда нужно для начала обесточить люстру или другой светильник, с которым случилась неприятность. При этом отключать свет лучше на щитке, особенно, если не уверены, что выключатель размыкает фазу.

Далее, есть как минимум два варианта:

1. Вставить в цоколь ножницы и раскрыть их. Концы упрутся в резьбу изнутри. Прилагая усилие к раскрытию ножниц, прокручивать их против часовой стрелки.
2. Плоскогубцами подцепить металлический край детали, немного подогнуть вовнутрь и, схвативший за него пассатижами, выкрутить цоколь.

Посмотрите на видео еще один способ выкрутить часть сломавшейся лампочки при помощи пластиковой бутылки:

Соединение проводов в керамическом патроне

Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.

Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.

Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.

Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.

Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.

Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.

После чего затянуть винт с максимальным усилием.

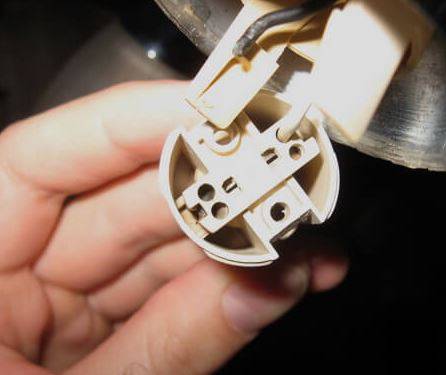

Особенности пластиковых держателей

Для изготовления патронов применяют разные виды пластика. Свойства материалов отличаются, поэтому на упаковке указывают маркировку, говорящую о допустимой мощности лампы. Иначе изделие нагревается и начинает плавиться, пластик меняет свои свойства. Если параметры лампы подходят, то таких проблем во время эксплуатации не возникнет. Прибор прослужит дольше гарантийного срока, если уменьшить температуру нагрева.

Как подключить электрический патрон:

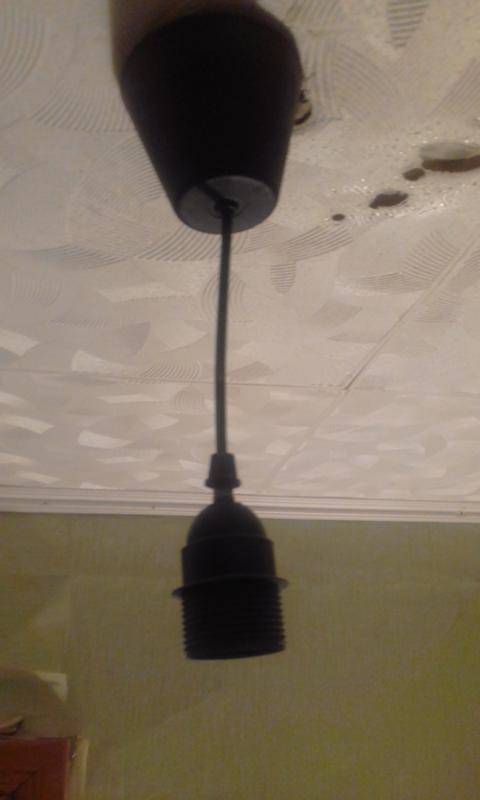

1. Подвесной метод (с помощью ниппеля к потолку). Здесь используют резьбу.
2. Поверхностный вариант благодаря прямому фланцу.
3. Поверхностный способ с наклонным фланцем.

Метод сборки с ниппелем отличается от других способов. Иногда резьба заменяется зажимами. В таком случае раскрывается больше способов выбора проводов. Когда кабеля плотно входят в держатель, то при наличии резьбы, нужно начать вращать. Это негативно отразиться на клеммах и изоляции проводников. С зажимами на такой лампочке подключение проходит без проблем.

Крепление держателя за ниппель.

Нет необходимости в применении клемм с резьбой для ламп. Разобрать и собрать патрон с зажимом намного проще

Но разъем долго не прослужит, это важно сразу понимать. При разборке достаточно просто повредить такое соединение

Выступающие элементы рекомендуется поддеть отверткой, когда начинается процесс разборки.

При регулярном нагреве пластик становится менее прочным, поэтому начинает трескаться. Крепление электрического патрона с безвинтовыми зажимами выполняют максимально аккуратно, чтобы исключить поломки. Для зажимов применяют исключительно металл и пластик. Отломленную часть можно заменить пластинкой из аналогичного материала.

Процесс замены патрона в люстре

Чтобы произвести замену патрона в люстре, необходимо выполнить такие действия:

• отключить подачу электричества на щитке;
• отсоединить электропроводку;
• снять люстру с потолка;
• разобрать светильник;
• изъять неисправный патрон;
• установить целый;
• после замены произвести монтаж люстры.

Отключение света на щитке

Прежде чем выполнить замену патрона, нужно отключить подачу электроэнергии в помещение. Для этого следует автоматы на щитке, которые обеспечивают питанием потолочную люстру, перевести в неактивное состояние.

Отключение проводов

Все провода, которые подают питание на светильник, изолируют и разводят по сторонам, чтобы не произошло короткого замыкания.

Снятие люстры с потолка

Чтобы снять люстру, необходимо взять индикаторную отвертку и стремянку. Сначала нужно проверить выключатель, чтобы убедиться в отсутствии электричества. Затем выполнить такие действия:

• снять с люстры такие хрупкие детали, как плафон, украшающие элементы, лампы;
• открутить фиксирующий винт и колпак, который закрывает соединение проводов под потолком;
• если под колпаком находится крюк, провода отсоединяют и разводят, чтобы исключить короткое замыкание;
• если имеется планка, ослабляют зажимной болт или в случае необходимости снимают.

Фиксация люстры на натяжных потолках осуществляется с помощью одноразовых креплений типа бабочка. Поэтому их желательно не снимать. В противном случае следует заранее приобрести новое крепление.

Разборка светильника

Большая часть люстр имеет 3 или 5 посадочных мест для ламп, направленных в разные стороны. Если перед демонтажем люстра работала, нужно дождаться понижения температуры внутри светильника. Сначала убирают плафоны. В люстрах старого образца они фиксируются посредством резьбы. Другие держатся на специальных защелках или небольших болтах.

Пластмассовое кольцо с резьбой чаще всего используют для крепления данного элемента. Оно накручивается на внешнюю резьбу держателя, поэтому нужно быть аккуратным, чтобы не сломать изолирующую часть элемента.

Демонтаж патрона

Способ демонтажа зависит от типа конструкции и способа крепления в корпусе осветительного прибора. Чаще всего фиксация происходит на несколько болтов. Деталь снимается сразу или ее разбирают, изымая сердцевину. В этом случае удаляют защелку патрона, вынимают серединную часть и отключают провода. Последней откручивают гайку, фиксирующую корпус.

Когда требуется замена патрона с винтовыми зажимами, следует ослабить болты и вытянуть провода. В некоторых держателях типа Е14 имеются клеммные колодки. В большинстве случаев они одноразовые, поэтому их необходимо заменить.

Керамический патрон демонтируют следующим образом:

• отжимаются пластины с центрального контакта;
• откручивают болты с пластины, которая находится напротив керамического основания;
• центральные клеммы отгибаются на уровень боковых контактов.

Иногда керамические изделия достаточно почистить и подтянуть клеммы, чтобы обеспечить качественную работу патрона.

Установка нового патрона

Чтобы произвести замену патрона в светильнике, нужно подключить все провода. Они заводятся через нижнюю часть изделия, а из зачищенных концов формируют кольца. Их устанавливают на винты, фиксируют пластинами и зажимают. Если крепление осуществляется с помощью клемм, оголенные концы проводов скручивают, чтобы волоски не топорщились. Затем их вставляют в фиксаторы и зажимают плоскогубцами.

Фаза подводится к центральному контакту.

Дополнительно проверяют, соответствует ли сечение проводов потребляемой мощности люстры. По окончании замены производят сборку светильника и его установку в обратной последовательности.

Особенности замены

Так как цоколи бывают разные, то и при замене существуют свои особенности. Так для приборов, управляемых пультом, замена будет происходить иначе, чем для галогеновых и светодиодных источников.

Как поменять патрон g4 в галогеновой люстре

Работа должна производиться в перчатках, чтобы не оставить следы на лампочке.

Для устройств с защитным плафоном надо убрать покрытие, потянуть за колбу лампочки и вытащить ее из патрона.

В светильнике с отражателем и защитным стеклом достаточно снять распopную пружину или фиксирующее кольцо, а затем достать лампочку.

В светодиодном светильнике

При замене диодных ламп в натяжном потолке стоит учитывать, что светильники внутри собраны в единую конструкцию. В этом случае алгоритм замены такой:

Светильник крепится не в сам потолок, а на специальную закрепительную платформу

Если осторожно отогнуть лампу от полотка, можно увидеть несколько пружинок, которые нужно аккуратно отжать внутрь.
Затем требуется аккуратно вынуть осветительный прибор.
Штекерный разъем отсоединяется, на его место устанавливается новый спот.
Пружинки нужно прижать внутрь пальцами, вставить в них кольцо крепежной площадки.

Специфика ремонта люстры с пультом

Неработоспособность люстры, управляемой с пульта, обычно связана с неисправностью ПДУ, контроллера или блока питания.

Если на люстре с пультом не работает одно гнездо, а проверка выключателя говорит о его исправности, то проблема в самом патроне.

Часто ломаются дешевые патроны китайского производства. Ремонту они не подлежат, и их надо заменять на новые.

Извлечь и поставить новый в настольную лампу

Для замены патрона в настольной лампе нужно сначала снять верхнюю часть.

Гофрированное покрытие сдвигается вниз, при помощи отвертки откручиваются винты крепления. Когда плафон снят, вытаскивается патрон.

В настольных приборах он обычно закрепляется при помощи трубчатых пластмассовых или металлических втулок. Втулки со временем могут деформироваться и ломаться, и их приходится заменять.

Если к патрону были припаяны провода и нет зажимов, нужно целиком заменить его на новый. В устройстве с зажимами нужно аккуратно закручивать винты, чтобы его не сломать. В конце нужно произвести установку плафонов на место и закрепить.

Другая причина перегорания

Еще одной причиной для замены лампочки служит перегорание трансформатора или блока питания. Случается это в результате частых скачков напряжения или неправильно подобранной мощности устройства. В идеале трансформатор подключают к каждой установленной лампе отдельно, а светильники соединяют параллельно. Это убережет от перегрузки устройство и от перегорания всех светильников за раз – принцип цепной реакции.

Советы к переустановке:

• Лучше использовать маломощный электронный трансформатор для каждой отдельной лампы, он легкий и компактный, подходит для монтажа на натяжном и подвесном потолке, не перегружая конструкцию своим весом;
• Входящее напряжение трансформатора должно составлять 220 В, выходящее быть равным мощности устанавливаемой лампы;

Подключенный трансформатор

Устанавливают трансформатор на расстоянии в 20 и более см от ламп, чтобы тепло излучаемое от светильника не повредило устройство, но не более чем в 3 м от них, иначе возрастет сопротивление провода, что приведет к замыканию.

gipsohouse.ru

Пошаговая инструкция по замене

Для того, чтобы заменить патрон, потребуется следующее:

• клеммники, предназначенные для соединения проводки;
• изолента;
• отвертка;
• строительный нож с несколькими разными лезвиями;
• индикаторный мини-тестер;
• новый цоколь для замены.

Процесс замены выполняется в несколько этапов. Ниже представлена пошаговая инструкция на примере модели для цоколя е14.

Отключение света на щитке

Это требуется сделать в первую очередь. Поскольку необходимо отключение электроэнергии, заменой следует заниматься в дневное время. Если же поломка произошла вечером или ночью, можно попробовать отключить только потолочную линию. Как правило, проводка имеет такое разграничение. Если же отключается вводной автомат, помещение обесточивается полностью. В таком случае, потребуется либо перенести ремонт на утро, либо устроить подсветку фонариком. При наличии внутреннего щитка отключение выполняется нажатием одной кнопки.

Важно! Выключение питания должно осуществляться только на щитке, а не на выключателе, управляющем светильником

Отключение проводов

Согласно требованиям электромонтажа, размыкатель цепи должен быть установлен на фазной линии, перед люстрой. Затем необходимо проверить индикатором напряжение на клеммнике светильника.

Снять люстру с потолка

Заменить конструкцию возможно и без снятия люстры, но такая работа будет сильно затруднена. Тем более, потребуется лишь выполнить разборку крепления плафона к патрону. Чаще всего это клеммные колодки либо проводная скрутка. Порядок действий следующий:

• С люстры требуется снять все хрупкие комплектующие (плафоны, стеклянные элементы декора, лампочки).
• Далее разобрать декоративный колпак и открутить стопорный винт, который закрывает проводную скрутку под потолком.
• Если светильник закреплен при помощи крюка, необходимо рассоединить проводку и развести еепо разные стороны, после чего конструкция может быть снята.
• Если под декоративным колпаком располагается планка, при помощи отвертки требуется ослабить болты.
• После снятия люстры станут доступными три жилы электропроводов. Требуется развести их по сторонам и нанести на каждую слой изоленты.

Варианты конструкций патронов, их особенности

Типы изделий по конструкции:

• винтовые;
• штырьковые.

Главное их отличие — в технологии фиксации источника света. Лампы с нитью накаливания обычно оборудованы винтовым цоколем. Соответственно, они подходят для светотехнического оборудования с винтовыми патронами.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

К сведению! Современные энергосберегающие световые источники (галогенные, люминесцентные, светодиодные лампы) производятся и с винтовыми, и со штырьковыми цоколями.

Это интересно: Как правильно закрепить люстру к натяжному потолку: что необходимо знать

Причины замены патрона

Работу следует провести в следующих случаях:

1. Если на элементе есть видимые повреждения или трещины. Еще один вариант – пластик стал хрупким и на нем проявились признаки сильного перегрева.
2. При включении света лампочка не срабатывает, несмотря на то, что с ней все в порядке. Обычно это происходит из-за сильной коррозии центрального контакта или резьбовой части. Зачищать их не стоит, разумнее сразу ставить новую деталь.
3. Цоколь лампы прикипел и не выворачивается из резьбовой части. Лучше не прикладывать излишнее усилие, так как лампочка может лопнуть. Проще сменить патрон.
4. Повреждение клемм, их деформация, что приводит к замыканиям в конструкции.

Как выкрутить лампочку, если колба взорвалась

Очень часто в момент выхода из строя у лампы накаливания отваливается колба, а цоколь остается в люстре. Бывает, что подобное происходит и при вывертывании сгоревшего прибора – сама колба оказывается в руках, а патрон остается в осветительном приборе.  Как его выкрутить, если ухватиться буквально не за что?

Прежде всего не надо ни за что хвататься голыми руками – даже при отключенном выключателе люстра может оказаться под напряжением. Такое происходит сплошь и рядом: далеко не все электрики следят за тем, чтобы выключатель разрывал фазный провод. Он может разрывать и ноль. Работает и ладно.

Сначала нужно полностью обесточить квартиру, отключив автоматы в электрическом щите. Теперь указателем напряжения лезем в цоколь и пытаемся найти фазу. Проделываем эту операцию в обоих положениях выключателя люстры. Если фазы нет, для верности ищем ее в ближайшей розетке. Тоже нет? Тогда все в порядке, можно попытаться извлечь отвалившийся цоколь.

Проще всего это сделать, просто отвернув юбку патрона. Она отвернется вместе с оставшимся в ней цоколем. Теперь просто руками выворачиваем остатки лампочки из юбки и ставим юбку на место.

Проще всего отвернуть юбку (на фото патрон другого типа)

Но случается так, что юбку отвернуть не удается – либо ее заклинил цоколь, либо вместе с юбкой начинает вращаться весь  патрон. Не стоит прилагать чрезмерных усилий при отворачивании заклинившей юбки и уж тем более крутить юбку вместе с патроном, перекручивая и разрывая провода питания. Выйти из такой ситуации без кардинальной разборки осветительного прибора можно двумя способами:

При помощи пластиковой бутылки

Берем бутылку, отворачиваем пробку, а горлышко оплавляем в пламени зажигалки. Быстро вставляем горлышко в цоколь и ждем, пока пластик не застынет. После этого крутим бутылку против часовой стрелки и выворачиваем цоколь, не забывая придерживать патрон за юбку другой рукой.

Вывертывание цоколя при помощи бутылки

При помощи пассатижей

Метод с бутылкой хорош и оригинален, но чаще всего он не срабатывает, так как в цоколе остается клей и вставить в него горлышко не удается. В этом случае пользуемся третьим методом. Для его реализации понадобятся обычные пассатижи. Захватываем ими край цоколя и выворачиваем, придерживая другой рукой патрон.

Вывертывание цоколя при помощи пассатижей
Для вывертывания цоколя лучше использовать инструмент с тонкими губками

На этом, думаю, можно закончить. Надеюсь, эта статья поможет тебе заменить патрон в люстре самостоятельно, не прибегая к услугам электрика.

Меры безопасности

Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

Запрещено проводить замену, предварительно не обесточив сеть
Если пренебречь этим правилом, риск несчастного случая очень высок.
Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот)
Чтобы соединить такие провода, желательно применять специально разработанные клеммники

В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа

Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.. Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно

Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет

Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

Одной из основных составляющих люстры или светильника является электрический патрон, посредством которого осуществляется не только фиксация лампочки и передача к ней тока, но и крепление плафона и прочих элементов для управления источника света.

Конструкция изделия состоит из элементов:

• корпус цилиндрической конфигурации;
• внутренняя резьбовая гильза;
• вставка керамическая;
• пара латунных или медных контактов;
• донце;
• крепежные детали.

Устройство корпуса изделия исключает возможность поражения током при вкручивании лампочки. Это обусловлено тем, что при соприкосновении центральных контактов цоколь находится внутри патрона.

Менять или отремонтировать

Если одна или несколько лампочек в светильнике не горит после замены, чаще всего причиной этого является вышедший из строя патрон. Причиной неполадок может стать окисление мест соединения контактов с цоколем лампочки. Проверить это, можно не разбирая весь светильник:

1. Обесточьте сеть, выключив пакетник.
2. Выкрутите лампочку.
3. Воспользовавшись фонариком, посветите в патрон.
4. Осмотрите торцы клемм на наличие нагара, ржавчины, продуктов окисления.
5. Почистите конца контактов мелким напильником или отверткой.
6. Металлические клеммы могут быть расслаблены и пригнуты к стенкам, поэтому подтяните их до упора и отогните отверткой.

Все эти процедуры можно выполнить без снятия плафона и демонтажа его частей. Если же при визуальном осмотре выяснилось, что контакты отвалились, провода перегорели, корпус держателя треснул, частично откололся или после всех вышеприведенных действий исправная лампочка не загорается, потребуется полная замена старого патрона в светильнике на новый.

( 1 оценка, среднее 4 из 5 )

Разновидности и особенности

Конструктивно они делятся на 2 вида:

Винтовые

Различаются они по способу крепления лампочек. Лампы накаливания чаще всего имеют винтовой цоколь. Для них нужны люстры с винтовыми патронами.

Люминесцентные, галогенные, а также светодиодные могут выпускаться с разными цоколями — как винтовыми, так и штырьковые.

Патроны делятся также по материалу, из которого они изготовлены:

1. Чаще всего, при их изготовлении применяется пластмасса термостойкая.
2. Иногда встречается керамика.

керамический патрон

Особенности керамических изделий:

1. Выдерживает высокую температуру нагрева.
2. Более высокая цена.
3. Залипание гильзы к цоколю от нагрева при длительном использовании (в результате при выкручивании лампочки, гильза выкручивается вместе с ней).
4. На винтовых изделиях крепежная гайка залипает при высоких температурах (чтобы этого не произошло, гайка должна быть металлической).

Особенности термопластиковых изделий:

1. Выдерживают лампы накаливания не более 60 Вт.
2. Изменяют цвет в процессе эксплуатации (если они белого цвета).
3. Небольшой срок службы (рассыхаются от высоких температур).
4. Низкая цена.

Патроны различаются по габаритным размерам. Наиболее часто в люстрах применяют стандартные изделия — Е27 или миньоны — Е14 и 27 — это внутренний диаметр в миллиметрах. К ним проще всего подобрать лампу.  Подойдет не только обычная лампа накаливания, но также энергосберегающая и светодиодная.

Конструкция у элементов Е14 и Е27 одинаковая. Различаются они только диаметром. Но нужно учитывать, что Е14 выдерживают только небольшую мощность. Поэтому для освещения помещения их нужно несколько.

Встречаются и другие разновидности — Е10 и Е40 с внутренним диаметром 10 и 40 мм соответственно. Е14 и Е27 иногда выпускаются с встроенным выключателем.

Патроны G типа рассчитаны на галогенные и люминесцентные лампы с соответствующими цоколями. Они имеют много разновидностей. Самые распространенные — G4, G9, R7S, GU10. Поэтому нужно очень внимательно относиться к их выбору.

У изделий с цоколем G цифры обозначают расстояние между ножками.

Важно! Для люстр с низковольтными патронами (G4) необходимо предусмотреть место для понижающего трансформатора. Это интересно: Отличаются показания на общем счетчике электроэнергии: рассказываем все нюансы

Это интересно: Отличаются показания на общем счетчике электроэнергии: рассказываем все нюансы

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Наибольшее распространение на нашем рынке получили 3 вида патронов:

карболитовые советского образца

керамические

пластиковые самозажимные

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

цилиндрический корпус с резьбой

донышко

керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников. Второй, так и продолжает напрямую поступать на патрон

А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично. Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя

Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться “земля”.

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
