Замена подшипника в стиральной машине: как поменять подшипник самому и не наделать ошибок

Замена подшипников в стиральной машине

Выполняем замену подшипников в стиральных машинах автомат любой конструкции:

  • с горизонтальной и вертикальной загрузкой;
  • с неразборным баком
  • с прямым приводом (в основном, машины LG);

Оказываем услуги по ремонту на дому во всех районах Москвы и в. Мастер приезжает в течение 24 часов после вызова со всеми необходимыми запчастями и инструментами и меняет подшипники прямо при вас за 1 — 4 часа.

После ремонта вам выдаётся гарантийный чек-талон на 1 год на новые подшипники и ремонтные работы.

Сколько стоит замена подшипника в стиральной машине

Чтобы заменить подшипник требуется полностью разобрать бак (кроме стиральных машин с верхней загрузкой), поэтому услуга относится к категории сложного ремонта и её стоимость достаточно высокая. Цены на замену подшипника начинаются:

  • от 3300 рублей — для стиралок с разборным баком
  • от 5500 рублей — для моделей с неразборным баком

и зависят от марки, модели и сложности разборки машинки. В случае с неразборным баком ремонт подшипника осложняется необходимостью резки бака и последующим соединением разрезанных частей с помощью герметика и саморезов. Поэтому замена подшипника в таких моделях стиральных машин стоит дороже.

Обратите внимание! При замене всегда меняются оба подшипника, а также сальник. В противном случае новый подшипник быстро придёт в негодность и его снова придётся менять

Точная цена определяется мастером после диагностики, но вот приблизительная стоимость замены подшипников барабана по маркам стиральных машин.

МаркаЦена* (запчасти + работы)ДлительностьГарантия
Выезд мастераБесплатнов течение 24 часов
Стиральная машина Boschот 3900 руб.1 – 4 часа1 год
Стиральная машина Indesitот 3400 руб.1 – 4 часа1 год
Стиральная машина Samsungот 3900 руб.1 – 4 часа1 год
Стиральная машина LGот 4200 руб.1 – 4 часа1 год
Стиральная машина Aristonот 3500 руб.1 – 4 часа1 год
Стиральная машина Candyот 3800 руб.1 – 4 часа1 год
Стиральная машина Electroluxот 4000 руб.1 – 4 часа1 год
Стиральная машина Zanussiот 3900 руб.1 – 4 часа1 год
Стиральная машина Mieleот 6300 руб.1 – 4 часа1 год
Стиральная машина Whirlpoolот 4600 руб.1 – 4 часа1 год
Стиральная машина BEKOот 3400 руб.1 – 4 часа1 год
Стиральная машина Siemensот 4600 руб.1 – 4 часа1 год
Стиральная машина Ardoот 4600 руб.1 – 4 часа1 год
Стиральная машина AEGот 4200 руб.1 – 4 часа1 год
Стиральная машина Brandtот 4700 руб.1 – 4 часа1 год
Стиральная машина Атлантот 3300 руб.1 – 4 часа1 год
Стиральная машина Gorenjeот 4200 руб.1 – 4 часа1 год
Стиральная машина Hotpoint Aristonот 4000 руб.1 – 4 часа1 год
Другая маркаот 3300 руб.

Разбираем бак стиральной машины

Чтобы добраться до подшипника нам необходимо разделить бак на две половины и вытащить барабан. Обе половинки бака скрепляются либо специальными защелками, либо болтами, которые находятся по всему периметру бака. Поэтому либо отсоедините защелки, либо раскрутите болты и отсоедините переднюю половину бака. Вы можете почистить ее от мусора при желании перед тем как собирать обратно.

Далее обычным молотком с небольшим усилием стучим по валу, пытаясь его выбить. Если вал понемногу идет, то продолжаем в том же духе. Если же усилие уже большое, но вал не поддается, то лучше открутить стандартный болт и заменить его любым другим, который не жалко будет выкинуть, т. к. при большом усилии болт может деформироваться. Как только вал утопился до шляпки болта, выкручиваем болт и вытаскиваем барабан из задней стенки бака стиральной машины.

Осмотрите втулку и сам вал, находящиеся на барабане. Если вы затянули с ремонтом, то они могли износится и тогда вам придется менять еще и крестовину, что значительно влияет на цену ремонта. Для того, чтобы проверить целостность вала, протрите хорошо его тряпкой и посмотрите нет ли выработки на нем.

Также проверьте втулку, которая находится на валу и на которую одевается сальник, на ней тоже не должно быть сильной выработки и поперечных канавок. При условии большой выработки сальник будет пропускать воду и новый подшипник быстро выйдет из строя.

Снимаем верхнюю крышку

Перед снятием верхней приборной панели нажатием кнопки следует убрать лоток для порошка (потяните его, одновременно нажимая кнопку).

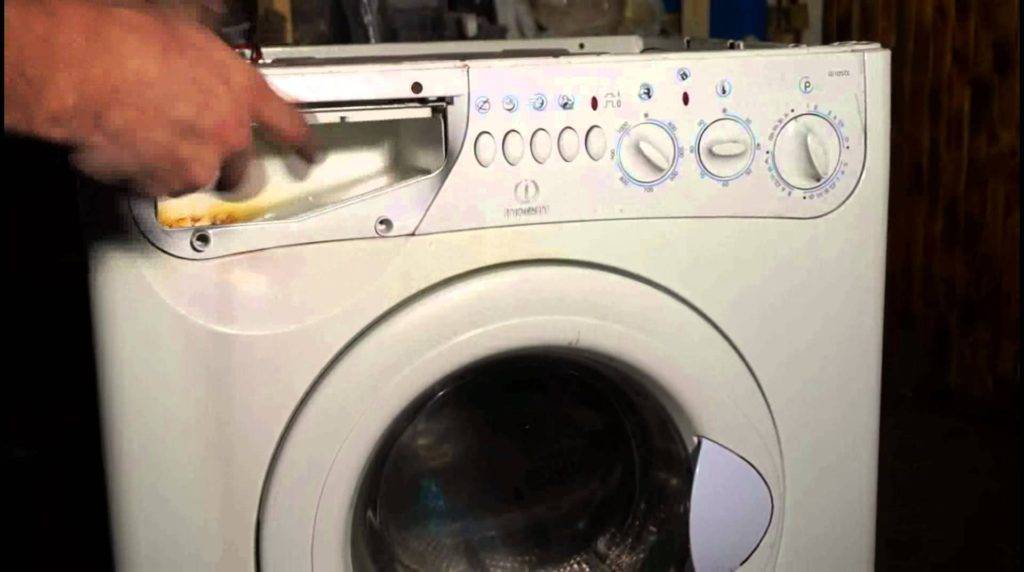

Снимаем контейнер под порошок

Для снятия самой панели открутите саморезы. В разных моделях они расположены по-разному. С уверенностью можем заявить, что один из них будет находиться там, откуда вы только что вытащили порошкоприёмник, другой – в правой части стиралки. После выкрутки всех шурупов снимайте верхнюю конструкцию.

Снимаем верхнюю панель

Теперь вы видите плату управления, которая прикреплена к панели проводами. Снимите фишки-соединители от каждого гнезда, чтобы окончательно изъять крышку.

Совет профессиональных мастеров: Когда снимаете фишки из гнёзд, пометьте их маркером. Это нужно сделать для того, чтобы при обратной сборке знать, куда и какой провод подсоединять.

Если для вас проблематично отключить провода, можно оставить панель свисающей. Правда, хотим предостеречь: замена подшипника в стиральной машине будет не слишком удобной, да и провода можно случайно повредить.

Снимаем плату управления

Манжетка – это резинка, которая одной частью одета на бак, а другой – на переднюю панель. Данное приспособление как раз мешает нам ликвидировать фронтальную заслонку. Крепление манжетки осуществляется при помощи хомута, который нам и нужно будет изъять.

Следует обогнуть рукой периметр резинки и на ощупь определить, где находится пружинка. Можно также внимательно осмотреть поверхность манжетки и найти её визуально. Используя плоскую отвёртку, подденьте механизм и извлеките резинку вместе с хомутом.

Снимаем манжетку

Далее снимите переднюю часть манжеты, заправив её вовнутрь барабана.

Перед этой операцией следует закрыть люк стиралки. Отыщите снизу и сверху передней части саморезы, которыми прикреплена заслонка. Открутите шурупы, — теперь панель висит только на крючке. Аккуратно снимите панель, ведь она присоединена к другой части устройства при помощи провода.

После снятия этой панели, нужно изъять фишку, которая находится между проводом и люком для загрузки белья.

Снимаем переднюю панель стиральной машины

Разборка барабана

Как же можно смазать подшипники и поменять их в стиральной машине? Для этого поделите бак на две части и достаньте помещенный в него барабан. Детали бака будут скреплены с помощью специальных защелок или же с помощью болтов, находящихся по периметру.

Разборка бака стиралки

Для того, чтобы можно было снять заднюю половинку бака, снимите сначала шкив

Используя подготовленный заранее гаечный ключ, осторожно открутите специальный болт, который позволяет шкиву держаться на оси барабана. Когда шкив будет снять, то болт необходимо закрутить обратно, чтобы не повредить вал тогда, когда будет выбиваться барабан

Процесс снятия шкива

После этого воспользуйтесь молотком. Легонько постучите им непосредственно по валу. Продолжайте делать такое действие до того момента, пока вал полностью утопится в шляпке вкрученного болта. Затем выкрутите данный болт и вытащите барабан с задней части бака стиралки.

Внимательно осмотрите втулку, а также вал, который расположен непосредственно на самом барабане. Если вы делаете несвоевременный ремонт, то, возможно, сломалась или повредилась еще и крестовина. Пройдитесь по валу чистой влажной тряпкой и осмотрите на наличие повреждений, проверьте есть ли на нем выработка. Для того, чтобы исключить ее наличие, оденьте на вал купленные подшипники. Это позволит определить, был или нет хотя бы маленький люфт у новой детали. Если все же люфт присутствует, то в таком случае нельзя обойтись без замены крестовины и вала.

Вал в барабане стиральной машинки

Кроме того, необходимо проверить втулку, расположенную на валу. На нее нужно будет одевать сальник. Втулка не должна иметь слишком выраженной выработки или же канавок. В случае присутствия выработки на втулке, новый сальник будет пропускать незначительное количество воды. Это станет причиной быстрой поломки новых подшипников.

Стадии разборки стиральной машины

Прежде всего, стиралку нужно отсоединить от коммуникаций, снабжающих ее водой и электроэнергией, обеспечивающих слив. Чтобы добраться до разбитого подшипника, придется извлечь бак, а для этого разобрать фактически всю машину.

Не лишним будет фотоаппарат или сотовый телефон с подобной функцией, чтобы зафиксировать все этапы разборки.

При сборке такая предусмотрительность может оказать неоценимую помощь, ведь 100-процентно полагаться на память более чем рискованно. В крайнем случае, весь процесс нужно записывать, особенно порядок присоединения проводов.

Шаг #1 — убираем крышку и приборную панель

Сначала снимается крышка. Для этого, вывинтив 2 самореза на задней стенке, ее поднимают, сдвинув слегка назад.

Следующая задача – извлечение лотка для стирального порошка. Он достаточно свободно покинет пазы, если, выдвинув и нажав специальную защелку, потянуть его на себя.

В моделях, не оборудованных такой кнопкой, порошкоприемник можно вытянуть, несильно надавив его вниз.

Прежде чем убрать верхнюю приборную панель, нужно определить, где расположены крепящие ее болтики. Местоположение и количество их в зависимости от модели может быть разным, но в месте, откуда был вынут лоток для порошка, часть саморезов находится точно.

Еще один всегда размещают с правой стороны стирального устройства. Если после их выкручивания панель сниматься не хочет, нужно продолжить поиск пропущенных креплений.


В принципе, панель можно оставить свисающей, но работать будет не слишком удобно, к тому же и провода можно ненароком повредить

Перед тем, как отсоединить целый букет проводов, идущих к управляющей плате, их обязательно фотографируют ‒ это очень поможет при обратном присоединении.

Далее нужно снять нижнюю панель: после нажатия плоской отвёрткой на удерживающие ее фиксаторы она легко освобождается.

Шаг #2 — освобождаем люк, снимаем переднюю стенку

Следующим шагом будет освобождение от манжеты, то есть резиновой прокладки, одной стороной надетой на бак, а другой – на фронтальную панель стиральной машины. Фиксируется она пружиной и хомутом. Подробнее процесс снятии мы рассмотрели в этой инструкции по замене манжеты.


Проведя рукой по периметру манжеты, можно обнаружить пружинку, скрепляющую концы хомута. Пружину вместе с хомутом извлекают на свет, поддев плоской отверткой. Манжету аккуратно отсоединяют от отверстия люка и заправляют в бак

Подошла очередь демонтировать переднюю стенку. Для этого при защелкнутом люке убирают болты, удерживающие панель, и аккуратно снимают её с крючка, помня про провод, соединяющий панель и замок люка.

Как только появится возможность, провод следует отсоединить. Препятствий, чтобы снять стенку, не осталось.

Шаг #3 — извлекаем ТЭН, проводку и бак

В первую очередь убирают внутреннюю верхнюю панель, для чего в задней части устройства отыскивают шурупы, крепящие клапан для подачи воды, и убирают их. После этого начинают скручивание болтов на панели.

Особенности замены подшипников барабана

Если в ходе диагностики выявлена поломка, необходимо принимать меры по ее исправлению. Возможны два варианта решения проблемы, можно отвезти стиральную машину в мастерскую, можно извлечь бак и выполнить замену самостоятельно. Ремонт своими руками возможен, но надо отдавать себе отчет в том, что это сложная задача, требующая опыта и усидчивости.

В большинстве моделей современных стиральных машин бак неразборный. Он изготавливается из прочных синтетических материалов, что гарантирует долговечность, но делает сложной замену такой простой детали, как подшипник. Владельцам подобных стиральных машин нужно быть готовым к тому, что придется или купить бак целиком, что недешево, или аккуратно разрезать его, заменить подшипники и снова склеить.

Особое внимание надо уделить выбору подшипников. Не нужно на них экономить, лучше один раз переплатить за качественную деталь, чем уже через несколько месяцев снова разбирать стиральную машину

Те же требования предъявляются и к клеевым составам. Клей выбирают, исходя из материала бака, работу выполняют согласно инструкции производителя.

Выход из строя подшипников барабана – это действительно проблема, но с нею можно справиться. Для этого нужно своевременно обнаружить неисправность, не дать ей перерасти в аварию, незамедлительно принять меры. Не стоит игнорировать очевидные признаки поломки стиральной машины, это может повлечь за собой серьезные последствия.

С помощью отвертки открутите два самореза сзади. Сдвиньте крышку от себя и снимите с корпуса.

Задняя и передняя крышка

Чтобы демонтировать заднюю панель, выкрутите все болты по периметру. Демонтировать переднюю панель немного сложнее. Действуйте последовательно:

Достаньте кюветку для моющих средств. Нажмите на защелку в центре и одновременно потяните на себя.

  • Отверткой открутите все винты на панели управления.
  • Разожмите пластиковые защелки и снимите панель. Проводку можно не отстегивать, положив панель наверх стиралки. Но если вы хотите ее убрать, заранее пометьте или сфотографируйте расположение разъемов.

Отогните уплотнительную резину на дверце люка. Снимите хомут уплотнителя. Манжету заправьте внутрь бака.

  • Чтобы дверца люка не мешала при разборке, ее также можно снять. Открутите крепления петель и отставьте дверцу в сторону.
  • Открутите два болта замка УБЛ, отстегните его проводку.

Выкрутите верхние и нижние саморезы передней панели. Снимите ее.

Элементы вверху бака

Чтобы вытащить бак, нужно отсоединить все детали, которые к нему крепятся.

  • Выкрутите болты и снимите противовес вверху.
  • Приподняв порошкоприемник, разожмите хомут патрубка, снимите его.
  • Отсоедините проводку заливного клапана и открутите болты, которые крепят его к корпусу СМ. Вытащите клапан вместе с порошкоприемником.

Отсоедините шланг датчика давления от бака.

Задняя часть СМА

Чтобы снять ремень привода, прокручивая шкив, потяните его на себя. Теперь отсоедините шкив бака. Используя гаечный ключ, открутите центральный болт. Если он прикипел, сбрызните средством WD-40 и оставьте на время. После откручивания болта снимите шкив с вала.

Если в вашей стиралке ТЭН находится сзади, отсоедините его проводку так же, как и проводку мотора. Открутите болты двигателя и вытащите его из корпуса.

Разожмите хомут сливного патрубка. Предварительно подставьте емкость, поскольку из него может вылиться вода. Патрубок отсоедините от бака.

Разборка передней части

Снимите передние противовесы, выкрутив болты. Отсоедините провода от ТЭНа, он находится под баком. Теперь бак держится только на крючках и амортизаторах. Выкрутите винты амортизатора. Приподнимите бак вверх, снимая с крючков, и достаньте из корпуса.

Ошибки, которые часто допускают во время демонтажа и замены подшипника

Неопытные мастера часто допускают серьезные ошибки в процессе разборки и сборки прибора, что приводит к окончательной поломке агрегата.

Основные ошибки:

  1. Обрыв проводки датчика, который отвечает за блокировку дверцы.
  2. Повреждения на поверхности шкива, которые наносятся инструментами во время демонтажа.
  3. Нарушение целостности проржавевшей резьбы.
  4. Обрыв сливной трубы.
  5. При выбивании подшипника молотком часто приходит в негодность барабан.

Видео – Замена подшипников в неразборном баке

Извлечение бака из машины Самсунг

Собрав все необходимые инструменты, можно начинать разбираться, как заменить подшипник в стиральной машине Самсунг.

Подготовьте удобное место, в котором вы будете разбирать машинку – в ванной его может быть недостаточно, поэтому, если есть возможность, перенесите технику в мастерскую или в гараж.

Далее вам нужно снять «лишние» детали, мешающие демонтировать бак. Разбирать нужно последовательно, чтобы не потерять запчасти и крепления, поэтому внимательно сортируйте и раскладывайте все, что снимете с машины.

Разбирайте корпус СМ по такой схеме:

  1. Демонтируйте верхнюю панель. Чтобы сделать это, открутите два крепежа, расположенные по углам на задней стенке. Потом обеими руками возьмите крышку и потяните к себе, а затем вверх. Сняв панель, отставьте ее, чтобы не мешала.
  2. Снимите приемник стиральных средств. Это проще простого:
  • вытащите лоток до максимума;
  • прижмите клапан, расположенный посередине;
  • второй рукой слегка приподнимите лоток и тяните к себе;
  • если вы все сделали правильно, приемник соскочит.
  1. Сняв приемник порошка, открутите шланги, которые подают в него воду, а также патрубок, по которому растворенный порошок заливается в бак. Хомуты разожмите, используя плоскогубцы.
  2. Вверху стиралки вы увидите противовес. Он похож на большой кирпич или камень. Подберите подходящую головку, чтобы открутить крепежи.
  1. Далее потребуется демонтаж резинки уплотнителя.

Снять резиновую манжету на стиральной машине Самсунг несложно:

  • Открутите два болта, которые удерживают блокиратор люка.
  • Снимите датчик – это нужно для того, чтобы не порвать проводку при снятии манжеты.
  • С помощью тонкой отвертки подденьте проволочный хомут.
  • Ведите отвертку под хомутом, пока не наткнетесь на крепеж. Ваша задача – ослабить его.
  • Ослабьте болт и снимите хомут.
  • Засунув пальцы под манжету, потяните ее к себе.

Можете не доставать уплотнитель полностью. Смысл в том, чтобы он не препятствовал снятию фронтальной панели.

Далее уложите машинку на бок, чтобы получить доступ ко дну СМА. Снимите дно, открутив 4 болта, удерживающие крышку. Отложите ее.

Приступайте к электронике:

Найдите двигатель и сливной насос. Снимите всю проводку, подсоединенную к этим деталям. Если есть такая возможность, запишите процесс разборки на видео, чтобы потом не перепутать все провода. Если это неудобно, то промаркируйте все, используя маркер.

Теперь нужно снять стойки – замена подшипника стиральной машины Samsung с ними невозможна. Концы стоек прикрепляются к баку четырьмя болтами, с другой стороны стойки прикручены к корпусу машинки.

Внизу ничего, кроме мотора, больше не снимайте. Помпа вам также не помешает – достаточно только будет снять патрубки, идущие к ней.

Оставьте стиралку в горизонтальном положении – так вам будет удобнее снимать клапан залива воды вместе с идущими к нему трубками и датчиками.

Снимите провод, соединенный с датчиком клапана, после чего открутите крепления, которые его удерживают. Снимите клапан, отложите. В конце снимите 4 пружины, на которых висит бак.

Снятие крышек

Теперь осталось всего ничего, чтобы пробраться к баку, – нужно снять только стенку и переднюю крышку. Панель управления держится на 5 болтах. Открутив их, вы легко ее снимите.

Переднюю стенку удерживает около десятка крепежей. Найдите их все и открутите. Снимите крышку и отложите. Кстати, под фронтальной крышкой есть еще один противовес меньшего размера, чем основной. Возьмите торцевой ключ и открутите его.

Теперь все, что ранее вам мешало достать бак, устранено. Можете доставать движок и бак

Важно при этом не повредить проводку и другие уязвимые компоненты, чтобы не добавить себе работы

  1. Переверните бак.
  2. Снимите ремень со шкива.
  3. Шестигранником открутите шкив. Если крепеж шкива идет туго, капните немного WD-40, чтобы не сорвать болт.

Вы справились с рутинной работой и разобрали практически всю машинку. Теперь, вы можете разобрать бак, чтобы вживую увидеть, какие подшипники стоят в вашей стиральной машине Самсунг, и убедиться в том, что их нужно поменять.

Признаки поломки подшипникового узла

Поломки зависят от различных факторов, в том числе от качества сборки оборудования и его возраста.

Неприятности могут случиться по следующим причинам:

  • из-за изношенного сальника подшипниковый узел разрушает влага;
  • нарушены правила установки стирального автомата (инструктаж по правильной установке приведен здесь);
  • регулярная перегрузка бака.

Возможна и такая неприятность, как изначально плохое качество самих подшипников.

Часто узнать о поломке реально даже на слух.

О появившейся неисправности подшипникового узла красноречиво сигнализируют признаки:

  • барабан после включения программы стирки не крутится, хотя мотор работает (другие причины такой поломки рассмотрены в этой статье);
  • барабан вращается, но издает нетипичный скрежещущий шум, а порой и грохот, стиральная машина существенно вибрирует;
  • выстиранное белье не отжимается (подробнее о шуме и отсутствии отжима мы говорили в другом материале).

Решив справиться с подобной помехой собственными силами, нужно четко представлять, что это весьма трудоемкий процесс, относящийся к капитальному ремонту, при котором разборке подлежит фактически вся стиральная машина.

Удостовериться, что в подшипнике возникла проблема, можно, обесточив стиральную машину и попытавшись рукой повращать в разные стороны барабан. Появившиеся в ответ стук и скрежет подтвердят подозрения

Когда принято окончательное решение о самостоятельном устранении поломки, чтобы не усугублять ситуацию, нужно прекратить эксплуатацию неисправного механизма и заняться подготовкой к ремонту.

Причины выхода из строя подшипников в стиральных машинах:

  • неправильная установка стиральной машины;
  • естественный износ (обычно срок службы от 3 до 7 лет, в зависимости от условий эксплуатации);
  • износ сальника и попадание воды на подшипники;
  • постоянный перегруз стиральной машины бельем;
  • неправильная установка стиральной машины.

Как заменить подшипник?

Вытащив бак, определяем его вид. Баки стиральных машин бывают разъемными и не разъемными. Разъемный бак состоит из двух половинок, соединенных между собой скобами или болтами. В этом случае нужно просто снять крепежи. Если бак цельный, распиливаем его по сварному шву ножовкой по металлу.

Далее действуем в таком порядке:

  • Открепляем шкив (колесо) барабана. Делаем это при помощи подходящего по размеру ключа или работаем молотком и зубилом.
  • Расшатываем шкив и аккуратно снимаем его с винта.
  • Теми же инструментами, стараясь не повредить вал, выбиваем барабан из люка.
  • Находим подшипники на внутренней и на внешней частях барабана. Двигаясь по кругу, выбиваем износившийся подшипник из гнезда.
  • Очищаем гнездо от загрязнений, обрабатываем его герметиком или специальной смазкой.
  • Вбиваем в гнездо новый подшипник и заменяем сальники.

Наглядно, весь процесс замены подшипника, вы можете посмотреть в следующих видеоинструкциях для некоторых торговых марок стиральных машин.

BEKO

Miele

Ardo

Indesit

Electrolux, Zanussi, AEG
