Замена полотенцесушителя в ванной: как заменить самому без ошибок

Установка байпасов

Для удобства дальнейшего отключения воды и ремонтных работ с горячим трубопроводом лучше всего установить байпасы. Это перемычка, представляющая собой кусок трубы с соединительным элементом. Для многих ситуаций байпас – выручалочка. Для присоединения байпаса на концы полотенцесушителя ставят шаровые краны. Это делается для возможности приостановки потока воды через него. При этом при установке байпаса в стояке циркуляция воды не прекращается, даже если отключить полотенцесушитель

Следует принять во внимание, что присоединение к перемычке лучше всего делать из труб, изготовленных из нержавеющей стали

установка байпаса полотенцесушителя

Далее идет прикрепление кронштейнов и установка сушки к стене. Если в комплекте нет кронштейнов для крепления, то надо заранее их приобрести и прикрепить. Заранее помечаются карандашом места для отверстий. Если полотенцесушитель устанавливается поверх кафеля, то отверстия намечаются специальным сверлом при помощи дрели. При помощи дюбелей и шурупов сушку закрепляют к стенке. По евростандарту следует крепить агрегат на следующем расстоянии от стен:

3,5 сантиметра – для труб с размером до 2,3 сантиметра
До 5,5 сантиметра – для труб диаметром до 5 сантиметров.

Виды полотенцесушителей

В наши дни вместо устаревших и не особо эстетичных змеевиков советского периода в ванных комнатах всё чаще устанавливают современные модели полотенцесушителей, которые можно условно разделить на три основные группы.

Водяные приборы, подключаемые к трубам контура горячего водоснабжения.
Электрические модели, работающие от общей сети электропитания.
Комбинированные полотенцесушители, главная особенность которых заключается в возможности работать как от контура горячего водоснабжения, так и от электросети (в случае временного отключения горячей воды в доме).

С технологической точки зрения наиболее сложным считается подключение водяного полотенцесушителя: установить такой сантехнический прибор без отсутствия должного опыта достаточно сложно. При этом ошибки в подключении часто приводят к тому, что ванная остаётся холодной и сырой, а сама труба змеевика прогревается неравномерно или вообще не нагревается. Именно поэтому подключение водяных моделей следует доверять исключительно профессионалам, которые имеют практический опыт работы с подобным сантехническим оборудованием.

Электрический полотенцесушитель представляет собой устройство, для работы которого необходим лишь свободный доступ к сети электропитания. Его подключение представляет собой стандартный монтаж бытового электроприбора и обычно не вызывает сложностей. Что касается комбинированных моделей, то их обычно устанавливают в ванной в том случае, если в доме периодически отсутствует горячая вода, и правила подключения таких полотенцесушителей в целом аналогичны правилам монтажа водяных змеевиков. Сразу отметим, что речь в статье пойдёт о нюансах и особенностях установки и подключения водяного вида приборов.

Порядок действий во время монтажа нового оборудования

После того как произвели демонтаж старого полотенцесушителя и установку байпаса, можно приступать непосредственно к действиям по установке нового оборудования:

Необходимо произвести нарезку резьбы на обоих концах трубы резьборезом.
Нужно прикрутить краны шарового типа. Для этого берутся три шарнирных крана и крепятся на перемычку, а также на трубы, которые идут к полотенцесушителю.
Используя паклю и специальную пасту, необходимо сделать герметизацию путем наматывания пакли на шаровой кран.
С использованием уровня делается разметка мест, в которые будут монтироваться крепления для полотенцесушителя.
Нужно проделать отверстия в стене, в которые нужно будет забить дюбели. После это вставляют крепежи, закручивающиеся при помощи саморезов.
Производится соединение концов труб с системой подачи теплоносителя. Делается полная герметизация с помощью фитингов

При этом осторожно затягиваются крепления.
Новое оборудование крепится к стене.
На новый полотенцесушитель устанавливается кран Маевского, позволяющий ликвидировать пробки из воздуха, мешающие нормальной циркуляции воды.
Осуществляется запуск полотенцесушителя. Для этого нужно выпустить воздух из трубы, открыв кран Маевского

После этого рекомендуется не спеша открыть запорные краны и спустить воду. Необходимо осуществлять контроль за напором воды, чтобы не произошел гидравлический удар.

Использование байпаса в схеме подключения

В систему нужно обязательно вмонтировать устройство байпаса.

Это перемычка с трема шаровыми кранами, которая перекрывает подачу воды к змеевику, не нарушая давления в системе, а также регулируя положение крана на перемычке, можно снизить или повысить подачу воды в контуре, и тем самым отрегулировать температуру нагрева.

Байпас представляет собой кусок трубы с соединительными элементами.

При монтаже перемычки можно использовать как стальные, так и медные или полипропиленовые трубы, но рациональнее собрать байпас из пластиковых труб, так как работа с металлом предусматривает сложную процедуру сварки.

Сварка труб

Для подвода воды обычно используют стальные, медные или полипропиленовые трубы. В отличие от других видов, полипропилен вполне реально сварить своими руками.

Стальные трубы потребуют наличия сварочного аппарата, они много весят и подвержены коррозии.
Медные устанавливаются с помощью пайки. Они не ржавеют, но стоят дорого.
Полипропиленовые трубы не ржавеют, недорого стоят, относительно легкие. В нашем случае обязательно использовать трубы с армированием, что повлияет на их прочность при работе с горячей водой под давлением. Для сварки труб нужен специальный паяльник; его можно купить, взять в аренду или сделать самостоятельно из старого утюга. Подробнее об этом мы писали в статье о сварке полипропиленовых труб.

Уровень розеток для подключения

Установка розеток и другого электрооборудования регламентированы требованиями. Главным аспектом в этом деле является безопасность человека, должна быть исключена малейшая вероятность поражения электрическим током. Монтаж целесообразно доверить электрикам, ведь стоимость разводки 1 точки не сильно ударит по семейному бюджету.

Действует простое правило: чем выше розетка от пола, тем лучше и безопаснее.

Оптимальным уровнем розетки для полотенцесушителя является 60 см. Этого достаточно, чтобы подключить электрооборудование и исключает вероятность короткого замыкания в случае потопа.

Установка полотенцесушителя должна проводиться специалистами, которые в работе соблюдают стандарты ГОСТ. Выполненный не по правилам монтаж полотенцесушителя на неправильной высоте может стать причиной последующего протекания и других проблем, вплоть до затопления соседей. В учреждениях образования, например, детских садах – действуют свои нормативные показатели.

Есть ли какие-то требования по высоте установки полотенцесушителя над полом?

Существуют определенные нормативы СНиП, которые регламентируют установку оборудования такого типа, как полотенцесушители.

Монтаж полотенцесушителя нужно производить на расстоянии 120 см от уровня пола и отступать от всех рядом находящихся предметов, таких, как ванна, раковина, душ и прочее сантехническое оборудование, не менее 60 см.

При этом полотенцесушитель можно располагать непосредственно над стиральной машиной, при чем так, чтобы он не препятствовал свободному открыванию крышки машины с фронтальным типом загрузки белья.

Если монтируется полотенцесушитель типа лесенки, то он должен располагаться на такой высоте, чтобы взрослому человеку был обеспечен свободный доступ к верхней перекладине сушилки.

По высоте нет никаких требований ни в одном нормативном документе, если я не прав, то укажите номер документа и главу, где говорится о том, на каком расстоянии необходимо устанавливать полотенцесушитель от пола.

Есть только рекомендации от специалистов и то они больше ведут к двум характеристикам:

Удобство в использовании.
Отопление ванны.

Хотя ясно везде сказано, что полотенцесушитель не относится к системам отопления, он больше предназначен для поддержания микроклимата в таком влажном помещении, как ванная комната.

А раз он не относится к системам отопления, значит и нет особого закона по его высоте с этой стороны.

Все ссылаются на справочники сантехников, которые были написаны ещё в 50-х годах и перепечатаны в более ближние годы.

Так вот в этих справочниках есть рекомендации по низу, который должен быть не менее 60 сантиметров, т.е. чем ниже, тем больше пространства он будет прогревать.

Сейчас выпускают такие полотенцесушители, которые практически на пол устанавливаются.

Требования по установке полотенцесушителя, напрямую зависят от его размера, потому что вопреки его прямого назначения на него вешают не только полотенца, а иногда и носки и носовички, а их размер и конфигурация очень различные.

Подготовка к замене полотенцесушителя

Полотенцесушитель

Если же принято решение заменить полотенцесушитель самостоятельно, первым делом следует убедиться в отсутствии воды в системе, если она сливается по окончании отопительного сезона.

В случае же, если замена выполняется во время отопительного сезона, либо вода из отопительной системы не сливается, следует договориться в организации, отвечающей за отопление (например – ЖЭК) о том, чтобы временно перекрыть необходимый стояк отопления и слить по возможности из него воду.

Инструменты

Полотенцесушитель

Для выполнения работ потребуются следующие инструменты:

Ключи – трубный и разводной;
Паяльник для труб из полипропилена;
Перфоратор;
Болгарка;
Резьборез;
Может также понадобиться набор ключей шестигранных.

Подготовка

Установленный полотенцесушитель

Сначала поэтапно рассмотрим подготовку к замене полотенцесушителя:

Штробы лучше сделать до демонтажа старого полотенцесушителя, поскольку их нарезание занимает достаточно большое время;
Для того, чтобы подготовить место для нарезания или вваривания резьбы под накручивание перехода на трубу из пластика, следует также разрушить плиту из бетона в том месте, где в нее входит труба;

Подключение полотенцесушителя

Использование байпаса в схеме подключения

Байпас значительно облегчит процесс ремонта полотенцесушителя, при его наличии стояк отключать не потрбуется. Эта деталь размещается перед входом и выходом конструкции и способствует движению воды в любых условиях. Приспособление представляет собой трубу, по которой циркулирует вода. Устройство байпаса фиксируют на место змеевика с использованием 2-ух тройников, также потребуется труба со сгоном.

На байпасе фиксируют три вентиля: 2 – для подключения к сушителю, 1 – для остановки поступления воды.

В установке байпаса и кранов нет необходимости, но эта система значительно облегчит и обезопасит процесс ремонта сушителя. На байпасе запрещается устанавливать краны, это приведет к снижению напора, вода из крана будет течь недостаточно горячая.

Использование байпаса в схеме подключения

На байпасе фиксируют три вентиля: 2 – для подключения к сушителю, 1 – для остановки поступления воды.

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после – циркуляция в нем прекращается.

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского, чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.

Для того чтобы выпускать воздух, образующийся при закипании теплоносителя или занесенный в систему отопления во время ее заполнения, устанавливаются воздухоотводчики (+)

Подготовка

Процедурная часть

Замена полотенцесушителя — задача ординарная. Осложнения возникают при изменении схемы подключения и/или расположения. Помимо технических, решают организационно-правовые вопросы. Вариант системы определяет возможности жильцов:

Индивидуальное автономное отопление позволяет проводить работы без согласования, в удобное владельцу время.
Подсоединение к теплоснабжению (ТС) многоквартирного дома ограничивает замену в холодный сезон без веских причин: аварийных протечек, отсутствия циркуляции.
Подключение к линии горячего водоснабжения (ГВС) квартиры допускает временную остановку водоснабжения, но также требует обращения в управляющую компанию.

Самостоятельно отключать ТС, ГВС, сливать воду во втором, третьем случаях- нельзя. Самовольные действия могут привести к завоздушиванию, разбалансированию, размораживанию системы. Не исключено затопление соседей, если стояковый вентиль не держит, придется перекрывать подачу на весь дом, что опасно зимой. Отвечать за последствия вам.

Вышесказанное характерно советским типовым панельным сериям, где краны, отсекающие сушилку от общей ветки, не устанавливались. Например, ванная комната хрущевки оснащалась простой гнутой моделью, врезанной напрямую в трубу отопления без перемычки.

В новостройках обычно предусмотрен байпас, краны перед полотенчиком, поэтому ремонтировать или менять можно без оглядки на соседей. За отсутствием арматуры, избежать проблем поможет взаимодействие с управляющей компанией:

Необходимо подать заявление в контору УК с просьбой разрешить замену полотенцесушителя ванной. Документ должен быть зарегистрирован.
Получив положительный ответ, связаться с диспетчером жэка, договориться о времени проведения работ.
После выполнения замены приглашают представителя УК для контроля соответствия ремонта разрешению.

Алгоритм подразумевает услуги сторонней фирмы. Обслуживающая компания может обойтись своими силами, тогда в заявлении просят заменить водяной полотенцесушитель на приобретенный новый, указав причину: прибор потек, не греет. Поменять сушилку проще летом во время капитального ремонта внутридомовых сетей, стоимость демонтажа и установки включена в обязательные платежи на капремонт.

Нанятый исполнитель должен предоставить выписку из Единого Реестра СРО, удостоверяющую право производить работы. Желающим самостоятельно заменить прохудившийся змеевик на нержавеющий образец или эргономичную лесенку все равно придется договариваться с жэком о перекрытии стояка.

Однако перечисленные действия изменяют проектную схему теплоснабжения или ГВС, оказывают влияние на сетевые параметры, поэтому необходимо согласование инженерной службы управляющей организации.

Зачастую в жэке предлагают договориться с сантехником в частном порядке, возлагая последующую ответственность на жильца. Вы, в праве потребовать официальный обоснованный отказ со ссылками на нормативы.

Во избежание разночтения статей жилищного кодекса, изучите региональные документы о порядке переустройства. Несколько примеров, показывающих трактовку термина «переустройство»:

Помните! Переделывать самовольно нельзя. Чревато предписанием привести схему к первоначальному виду.

Рекомендуется оповестить жильцов о планируемом отключении.

Технические мероприятия

Заранее узнайте у старшего дома у кого хранятся ключи от подвала, чердака, чтобы обеспечить доступ ремонтников. Перекрывает линейную арматуру персонал дэза или специализированной фирмы.

При тупиковой разводке ГВС достаточно отключить квартирную линию. Циркуляционные схемы требует перекрытия всех стояков, входящих в группу.

Неисправность вентилей вынуждает отключать здание, при открытой схеме теплоснабжения (забор горячей воды из отопительной магистрали) задвижки находятся в элеваторном узле.

Подключение к ТС с нижней разводкой требует перекрытия обратки и подачи в подвале. Верхняя разводка позволяет отсечь ветку, закрыв краны на крыше и внизу.

Слесари выполняют опорожнение трубопровода через сливную арматуру или заглушки, как правило в канализацию. Стояк ТС при верхней подаче сливают, открыв воздушник на крыше, сброс при нижней подаче сопровождается «зависшей» водой, образованием воздушных пробок.

Необходимый объем сброса зависит от типа разводки, этажа, определяется сантехниками. При тупиковой однотрубной разводке с циркуляционным стояком спуск можно осуществить через смеситель ванной.

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).

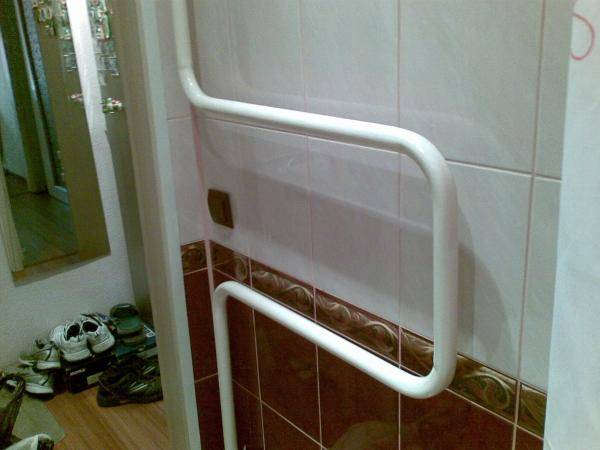

Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.
Виды полотенцесушителей
Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Подготовка к замене

Чтобы установить новое устройство, нужно снять старое и подготовить стену и трубы горячего водоснабжения к монтажу. Даже если установку выполняют мастера, эти работы проще сделать самостоятельно.

Инструменты и материалы

Чтобы заменить полотенцесушитель, потребуется:

шаровые краны – обычные или с накидной гайкой;
полипропиленовые трубы;
паяльник и нож для резки пластика;
болгарка с диском по металлу – нужна, если полотенцесушитель приварен;
силиконовые прокладки;
переходные уголки;
запорные механизмы;
кронштейны – лучше телескопические;
кран Маевского.

Если трубы ГВС железные, нужны переходники, способные соединить элементы из разного материала.

Демонтаж старого полотенцесушителя

Если змеевик приварен к трубам, придется его спиливать болгаркой

Снять полотенцесушитель можно только после получения разрешения от домоуправления. Если установлена электрическая модель, она просто отключается.

Инструкция следующая:

Отключают подачу воды.
Если змеевик не составляет с ГВС одно целое, его откручивают. Если резьбовые соединения прикипели, сначала обрабатывают места соединений солидолом или растворителем, простукивают, потом снимают.
Если устройство приварено к стояку, его разрезают болгаркой с учетом того, что на трубе должно остаться место для нанесения новой нарезки.
Устройство снимают с кронштейнов. Если у новой модели габариты и конфигурация другая, кронштейны тоже снимают и ставят новые.

Основной перечень материалов для замены и этапы работ

Для того, чтобы заменить полотенцесушитель в ванной, понадобятся:

само изделие;
кронштейны;
ПВХ-трубы;
аппарат для сварки и спайки ПВХ-труб;
перфоратор, гаечные ключи, строительный уровень, рулетка и маркер;
ножницы для резки ПВХ-труб;
соединительные ПВХ — фитинги и муфты;
шаровые краны (2-3 штуки), в том числе и кран Маевского.

Полотенцесушитель

Сама же замена полотенцесушителя своими руками представляет собой, выполнение следующего плана работ:

Покупка самой конструкции и всех необходимых материалов.
Проведение подготовительной работы.
Демонтаж отслужившего полотенцесушителя.
Монтаж байпасной перемычки и шаровых кранов, а также сварки ПВХ-труб.
Монтирование полотенцесушителя в ванной и подключение конструкции в систему.

Основные ошибки при подключении

Очень часто неопытные сантехники совершают массу технологических ошибок, пытаясь угодить заказчику, пытающемуся эстетично оформить старые участки разводок или желающему использовать для монтажа каналы в стенах, предназначенные для других целей. Подобные ошибки часто приводят к тому, что труба не греет, и ванная комната превращается в не самое тёплое и уютное место в доме.

Перечислим основные технологические ошибки при монтаже полотенцесушительных приборов.

Труба имеет своеобразный «горб» в верхней части конструкции на участке верхней подводки. При этом образуется петля, в которой рано или поздно будет накапливаться воздух. Обычно подобную схему ошибочно применяют с целью замаскировать часть труб под навесным потолком.
Нижний отвод располагается в сети намного ниже самой нижней точки полотенцесушителя. При этом в своеобразное «противоборство» механически вступают два основных механизма: естественной, а также принудительной циркуляции теплоносителя в контуре.
Особо тяжёлым случаем можно назвать такую схему, при которой две точки врезки расположены выше, чем самый нижний край полотенцесушительного прибора. В такой ситуации вода просто не может протекать сквозь малый контур. Более того, при использовании этой ошибочной схемы образуются сразу пару мешков (своеобразных «ловушек»), в которых будет собираться остывший теплоноситель.
Ещё одна проблемная схема – расположение верхней части системы подводки под потолком, а нижней – в цементной стяжке пола. При этом змеевик не работает сразу по нескольким причинам. Первая – накопление воздушных масс с потолка, вторая – образование всё того же «мешка», который препятствует естественной циркуляции теплоносителя. В итоге циркуляция горячей жидкости нарушается, и ванная рано или поздно становится помещением с не самым лучшим микроклиматом.

Специалисты выделяют ещё несколько технологических ошибок, которые ни в коем случае не рекомендуется допускать при установке водяной полотенцесушительной установки в ванной. В частности, наиболее грубыми считают два упущения.

1. Непреднамеренное заужение труб из металлопластика. Такое явление часто обусловлено некоторыми нюансами конструкций пресс-фитингов. В итоге увеличенное гидравлическое сопротивление возникает не только в пределах одной квартиры, но и по стояку.

2. Ошибочный монтаж запорной арматуры (кранов) перед конструкцией змеевика. С одной стороны установленные таким образом краны теоретически позволят перекрыть полотенцесушитель, если он в данный момент не нужен. Однако при этом перекрытие любого крана попросту остановит работу стояка по всем этажам. Теплоноситель при этом циркулирует, однако его объём, лишённый подвижности, рано или поздно остывает. В результате для получения горячей воды придётся вылить «в никуда» достаточно солидный объём охлаждённой жидкости. В самых тяжёлых случаях в сети возникает так называемое «завоздушивание» всего стояка по многоэтажному дому, что лишний раз подтверждает тот факт, что запорную арматуру на полотенцесушителе устанавливать нельзя.

Технология подключения

После отключения подачи водоснабжения работы по установке полотенцесушителя выполняются поэтапно.

Демонтаж старой конструкции и слив воды из стояка.
Разметка для установки кронштейнов и монтажа нового изделия с учетом габаритных размеров полотенцесушителя. При этом необходимо учитывать, что подвод воды к полотенцесушителю должен осуществляться под небольшим углом. Наклон трубопровода – примерно 5 мм на всю длину. При решении вопроса, как правильно установить полотенцесушитель в ванной, следует помнить, что вода в конструкции должна двигаться по направлению сверху вниз. Хотя надо отметить, что существуют модели змеевиков с нижним подключением.

На отмеченные точки монтируются кронштейны, на которых впоследствии будет крепиться полотенцесушитель. Установка без использования кронштейнов не рекомендуется, поскольку эти приспособления обеспечивают некоторую подвижность конструкции, что необходимо для компенсации температурных расширений

Важно также помнить, что существующие нормативы определяют диапазон допустимых значений расстояния от оштукатуренной или покрытой облицовочным материалом стены – 35 и 50 мм для труб диаметром до 23 и более 23 мм соответственно.
Монтируются подводящие трубы и обводной байпас с вентилями.
Участки полипропиленовых коммуникаций стыкуются при помощи паяльника. При монтаже металлических труб потребуется нарезание резьбы

Для соединения металлических и полипропиленовых участков используются специальные фитинги. Все резьбовые соединения герметизируются подмоткой.

Установка полотенцесушителя в ванной может считаться качественной, если при подключении водоснабжения все соединения остаются сухими.

Если выбрана комбинированная модель, то монтаж полотенцесушителя в ванной своими руками включает в себя также и подключение к электросети. Работы при этом выполняются по тем же правилам, что и установка электрических моделей.

Хотелось бы отметить, почему может быть интересна самостоятельная замена полотенцесушителя в ванной комнате — цена на проведение работ у различных компаний будет ориентировочно в размере 500 рублей за демонтаж и от 1200/4800 рублей за монтаж полотенцесушителя без байпаса и вместе с ним соответственно.
