Замена радиаторов отопления: руководство по демонтажу старых батарей и установке новых приборов

Разновидности отопительных батарей

В настоящее время в продаже можно найти как уже привычные чугунные батареи, так и более современные – алюминиевые, биметаллические или стальные радиаторы. Рассмотрим подробнее каждый из видов.

Чугунные

Стоит отметить, что современные чугунные батареи совершенно отличаются от тех, что выпускались несколько десятилетий раньше. В первую очередь, они отличаются красивым внешним видом и разнообразием – можно подобрать варианты как для современного интерьера, так и в ретростиле. Главным преимуществом, за которое ценятся изделия из данной группы, является их устойчивость агрессивным внешним и внутренним средам. Более того, продукция зарубежных производителей производится с гладкими внутренними стенками. Это существенно облегчает циркуляцию теплоносителя и предотвращает образование известкового налета.

Биметаллические

Батареи данного типа изготавливаются из двух разных металлических сплавов. Внутренняя часть конструкции сделана из стали, поэтому она может испытывать нагрузки до 40 бар и не боится гидроударов. Внешний контур радиатора изготовлен из алюминия, покрытого эмалью, что обеспечивает качественную теплоотдачу прибора.

Кроме того, благодаря равномерному прогреву поверхности, теплоотдающая площадь достигает существенных размеров. Еще одно достоинство батарей данного типа состоит в их в лаконичном и современном внешнем виде, так что вписать их в интерьер не составит труда.

Стальные

Различают несколько видов стальных радиаторов:

• трубчатые;
• секционные;
• панельные.

Данный вид отопительных приборов отличается большим разнообразием дизайна моделей, а также высокой эффективностью в условиях закрытых систем с качественными теплоносителями. Если же вы решили выбрать его для замены батарей центрального отопления в квартире, стоит учесть, что такие приборы достаточно чувствительны к агрессивной среде и резким перепадам температур. Наиболее слабые их места – это сварные швы. Тем не менее, их все же можно использовать при условии, что на каждый радиатор будет установлен редуктор. Данное приспособление позволит выровнять уровень давления и избежать излишней нагрузки на металлический корпус, тем самым продлив срок службы радиатора.

Неправильный выбор радиаторов

Часто встречающаяся ошибка – несоответствие типа радиаторов и давления системы отопления.

Радиаторы бывают нескольких типов:

• чугунные – до недавнего времени были самыми распространёнными  для типовых квартир, их отличает большой объём циркуляции воды , соответственно, хороший нагрев, к недостаткам таких радиаторов можно отнести их высокую стоимость;
• металлические – применяются обычно на одноэтажном частном строительстве, давление теплоносителя в многоэтажных зданиях они попросту не выдерживают, зато изготовлены радиаторы из чёрного металла, поэтому  стоят относительно недорого;
• алюминиевые – тоже стоят недорого, лёгкие при монтаже, имеют высокую теплоотдачу, но тоже не выдерживают сильного давления;
• биметаллические – двухслойный « бутерброд» из алюминия и металла, этот вариант для многоэтажек вполне подходит, но отличается высокой стоимостью.

Так что на частных домах можно обойтись металлическими или алюминиевыми конструкциями, но в многоэтажках их лучше не применять.

Какие радиаторы лучше

На сегодняшний день широким спросом пользуются стальные и чугунные радиаторы. Они прекрасно подходят для центрального отопления многоэтажных домов. Материал имеет высокую теплоотдачу, устойчив к перепадам температуры и давления, а также агрессивной среде. При этом замена радиаторов отопления на газосварке позволит надежно соединить металлические элементы системы. Однако в плане эстетичности внешнего вида данный вариант немного сомнителен.

Относительно недавно на рынке появились биметаллические радиаторы. Они уже успели завоевать признание потребителей. Радиаторы по своим характеристикам практически не отличаются от монометаллических нагревательных приборов, однако по внешнему виду превосходят их.

Какие параметры важны при выборе батареи-радиатора

Определяющие свойства при покупке теплового оборудования:

Мощность или тепловая отдача радиаторов отопления в квартире. Обычно указывается в документации к новому тепловому оборудованию. Это показатель обогрева воздуха за единицу времени на весь блок или 1 секцию, тогда их количество умножается для предварительных расчетов. Обычно на 1 м2 жилого помещения достаточно от 80 до 120 ватт мощности, но эти параметры варьируются

На это влияют по совокупности продолжительность зимы и средняя температура в регионе, изоляция стен и окон, высота потолков, метраж комнат.
Надежность и прочность батареи-радиатора для централизованного отопления, что важно в квартире, где давление намного выше, чем в замкнутом контуре частного дома. Давление варьируется в зависимости от этажности – от 6 до 20 атмосфер, и алюминиевые радиаторы могут деформироваться

На последних этажах новых высоток нужны биметаллические модели, желательно импортного производства, где указанные параметры подтверждаются при испытаниях.
Коррозийная устойчивость – показатель продолжительности эксплуатации. Чем меньше вероятность засорения, тем больше  служит тепловое оборудование. Наиболее стойкими считаются медные и чугунные «гармошки». Алюминиевые подвержены разрушению кислотной средой воды, но их изнутри обрабатывают. Стальные трубчатые радиаторы постепенно изнутри ржавеют.

Схемы и способы подключения

Перед началом работ необходимо узнать, как ваш радиатор подключен к системе отопления. Они могут быть следующих видов:

• Односторонняя сторона. Самый эффективный и самый распространенный вид связи. Суть его в том, что подающий патрубок подключается к верхнему патрубку, а отводной — к нижнему.
• Диагональ. Подающая трубка соединена с верхней трубкой с одной стороны батареи, выпускная трубка соединена с нижней трубкой с другой стороны. Эта схема распространяется на многосекционные радиаторы (более 12 секций). Такая система обеспечивает максимальную теплоотдачу.
• Низший. Применяется, если трубы отопления прячутся под полом. В этом случае обе трубы расположены внизу с одной стороны радиатора.
• Седло. Аналогично днищу, но в этой схеме патрубки расположены по разные стороны от радиатора. Обе эти схемы считаются наименее эффективными из всех, так как потери тепла в этом случае достигают 15%.

Чтобы батареи работали должным образом, они должны быть правильной конструкции. Предлагаем рассмотреть и сравнить разные модели радиаторов: алюминиевые, чугунные, стальные и биметаллические.

Сборка, подключение, опрессовка радиатора

• Перед установкой радиатора следует выкрутить заглушки, которые расположены сверху и снизу в торцах батареи. Их выкручивать нужно обязательно, так как их изготавливают из пластика, и они не могут выдержать температуру в работе.
• Вместо пластиковых заглушек на радиатор устанавливаются краны Маевского и стальные заглушки, а также запорно-регулирующая арматура. Установка кранов и арматуры осуществляется в зависимости от схемы монтажа.
• Теперь, когда радиатор собран, его вешают на кронштейны и подсоединяют сгонами к трубам отопления. Перед подключением нужно проверить уровень установки радиатора.
• После подключения, производится опрессовка (проверка) соединений подключения и затем пускается отопление.

Примечание. В многоквартирных домах давление в системах отопления достигает 10 атмосфер, а при включении/отключении отопления нередки гидроудары. Поэтому, рекомендуется в квартирах лучше устанавливать биметаллические радиаторы с давлением до 16 атмосфер, а стальные и алюминиевые радиаторы лучше использовать в частных домах и коттеджах.

Obotoplenii.ru

Другие статьи раздела: Радиаторы

• Монтаж водяных радиаторов отопления в полу
• Скрытые трубы отопления: как найти скрытое отопление
• Типы конвекторов встраиваемых в пол
• Ниша под конвектор встроенный в пол своими руками
• Типы радиаторов отопления: какие типы радиаторов отопления существуют
• Чугунный радиатор отопления: характеристики, достоинства и недостатки
• Можно спрятать радиаторы в пол

Прокладка отопительных труб

Когда старая отопительная система будет удалена, наступает время подумать о новой. Один из вопросов инструкции как поменять батарею в квартире – метод прокладки новых труб. В первую очередь выбирается один из двух вариантов:

• Открытый
• Скрытый

С эстетической точки зрения скрытая прокладка гораздо лучше. Коммуникации будут спрятаны от человеческого глаза. Однако данный метод имеет ряд недостатков:

• Затрудняется дальнейшее техническое обслуживание системы
• Увеличивается стоимость проводимых работ, в смете появятся дополнительные затраты на строительные материалы
• Определенный процент тепла уйдет на подогрев декоративной конструкции

Преимущества открытых отопительных систем, благодаря которым им отдают предпочтение, очевидны каждому:

• Более низкая стоимость монтажных работ, так как материалы расходуются в минимальном количестве
• Трубы напрямую контактируют с окружающей средой, благодаря чему исключены потери тепла
• Простое дальнейшее обслуживание коммуникаций
• Небольшие временные затраты на прокладку труб

Прокладка труб скрытым методом

Как отмечалось, скрытая прокладка труб – работа трудоемкая и продолжительная. Вначале проводят подготовку:

• Для естественной циркуляции теплоносителя трубу кладут непосредственно в потолочное навесное перекрытие, а отводящие стояки пускаются по защитному декоративному коробу
• Для принудительной циркуляции неплохим решением будет прокладка труб в стенах или в полу
• На рабочие поверхности наносится разметка и проделываются перфоратором или болгаркой штробы

Непосредственно в штробах трубу крепят клипсами. При этом около будущих радиаторов магистраль должна оканчиваться съемными переходниками на резьбе.

К декорированию поверхностей необходимо приступать лишь после того, как все батареи расположатся по местам и будет проведена опрессовка.

Прокладка труб открытым методом

Прокладка труб открытым методом более популярна. На первом этапе нужно установить радиаторы, расширительный бак, котел и прочее отопительное оборудование.

Чтобы трубы смотрелись эстетично, следует рассчитать их точное расположение. Не лишними окажутся схемы, набросанные на бумаге с учетом расположения мебели.

Прокладка открытым методом может быть организована одним из следующих способов:

• Нагнетающую верхнюю трубу большого внутреннего сечения прокладывают между радиаторными заглушками под подоконником, при этом трубу, идущую по низу, ведут по полу
• Обе трубы подводятся по полу, однако данный способ подойдет лишь при принудительной циркуляции
• Для естественной циркуляции теплоносителя нижнюю трубу пускают непосредственно у пола, а верхнюю располагают как можно повыше

Определившись с методом прокладки трубной магистрали, нужно нанести разметку на стены и установить удерживающие клипсы. Частота их расположения – 1-2 м. Необходимо учесть, что участки между радиаторами рекомендуют делать цельными. На нестандартных участках в местах соединения ставятся две клипсы – с одной и со второй стороны.

Особое внимание уделяют ответвлением и поворотам. Перед обрезкой придется сделать тщательные замеры, иметь дизайнерской и инженерное видение

Так же советуем вам узнать подробнее про индивидуальное отопление в квартире

Монтаж новых батарей

Перед установкой батарей отопления в квартире необходимо еще раз все просчитать и точно вымерять их расположение. При этом не следует нарушать правила, прописанные в специализированных документах (СНиП):

1. Примерное расстояние между полом и нижним краем – 15 см
2. Примерное расстояние между подоконником и верхним краем – 15 см
3. Зазор между радиатором и стеной – минимум 2 см

Вначале нужно закрепить кронштейны, на которые будут подвешиваться новые радиаторы. Затем на них надеваются гайки. Все соединения должны быть хорошо уплотнены, чтобы не просачивалась вода. Также рекомендуется нанести паклю. На каждом входе не лишними будут краны.

Завершающим рабочим этапом станет проверка всей системы отопления на работоспособность. Для этого следует один ее конец заглушить, а со второй стороны создать насосом или компрессором давление, превосходящее рабочее на 1-2 атмосферы. Если спустя некоторое время показания замеряющего манометра не изменятся – можно завинчивать все соединения и подсоединяться к центральной системе.

Дополнительное видео

Подводим итоги

Что-то определенно сложное и невыполнимое в том, как поменять батарею в квартире, встретить не получится. Однако рассчитывать на легкую работу также не приходится. После завершения работ рекомендуется вызвать матера и позволить ему убедиться в правильности сборки системы.

Кто должен осуществлять замену батареи

Когда происходит протечка радиаторных труб, встаёт резонный вопрос о том, кто именно, согласно букве закона, обязан заменять отопительный прибор, когда квартира находится:

• в частной собственности;
• в государственной собственности.

Квартира в частной собственности: как менять радиатор

Батареи, по закону, считаются общедомовой собственностью, если не учитывать важный нюанс.

Сложно добиться переустановки отопительного прибора посредством ЖЭКа. Для спасения от замерзания и «потопа» придётся ремонтировать за собственный счёт. Но, при отсутствии крана, позволяющего осуществлять отключение подачи воды в батарею, замену должен производить ЖЭК.

Согласно практике, придя на вызов по поводу протекающего радиатора, сотрудники УК, снимая аварийный прибор, устанавливают заглушку и предлагают переждать до замены батареи. Коммунальщики надеются на то, что, устав ждать, собственник сам осуществит замену: особенно, если авария произошла зимой.

Чтобы появились шансы на успех в «сражениях» с коммунальщиками, следует заручиться поддержкой опытного юриста.

Квартира муниципальная: замена радиатора

Если жильё не приватизировано, то, в случае протекания, низкой теплоотдачи и износа радиаторов, ремонтировать их должен владелец квартиры. Поэтому жильцы муниципального жилья обязаны располагать исчерпывающей информацией о том, кому именно принадлежит дом, и кто занимается его обслуживанием.

Ремонт Квартиры: 4 – Сварочные работы, замена радиаторов (теория)

Жилец – это всего лишь наниматель квартиры. Поэтому не обязан оплачивать ремонт из собственного кошелька.

Согласно ст. № 65 ЖК РФ, наймодатель жилья, на основании соглашения социального найма, обязан осуществлять достойное содержание и ремонтные работы общедомовой собственности.

Управляющая компания отказывается менять батареи. Как быть?

Несмотря на существующее законодательство и препятствия для самостоятельной замены батарей без обращения в ЖЭК, демонтировать старые и установить новые радиаторы своими силами намного проще, чем ждать этих действий от управляющей организации. Отказывая в замене приборов отопления, представители ЖЭКа опираются на понятие «балансового разграничения» имущества, принадлежащего собственникам и всему дому. Согласно ему жилец сам ремонтирует и обслуживает приборы отопления в личной квартире. Но никто не может по своему желанию изменить состав имущества, относящегося к общедомовому.

Замена батарей

И если аварийные радиаторы в вашем жилье требуют замены и не имеют запорных устройств, нужно обратить с просьбой в ЖЭК и управляющую компанию. При отказе в означенных действиях можно написать официальное письмо в организацию, обслуживающую дом, где изложить ситуацию и потребовать замены батарей. А потом, изучив жилищное законодательство, подавать в суд заявление с иском о понуждении к осуществлению замены батарей.

Замена радиаторов отопления в квартире

ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

• замену первоначальных радиаторов на радиаторы аналогичные;
• замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
• перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

• высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
• химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
• высокий КПД;
• современный вид вполне презентабелен.

Чугунные радиаторыустойчивость к коррозии

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

• дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
• вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Разновидности отопительных батарей

В настоящее время в продаже можно найти как уже знакомые чугунные батареи, так и более современные — алюминиевые, биметаллические или стальные радиаторы. Рассмотрим подробнее каждый из типов.

Чугунные

Стоит отметить, что современные чугунные батареи кардинально отличаются от произведенных несколькими десятилетиями ранее. В первую очередь они отличаются красивым внешним видом и разнообразием — можно выбирать варианты как для современного интерьера, так и для ретро-стиля. Главное преимущество, за которое ценят изделия этой группы, — их устойчивость к агрессивным внешним и внутренним средам. Кроме того, изделия зарубежных производителей изготавливаются с гладкими внутренними стенками. Это значительно облегчает циркуляцию теплоносителя и предотвращает образование накипи.

Биметаллические

Этот тип батареи состоит из двух разных металлических сплавов. Внутренняя часть конструкции сделана из стали, поэтому выдерживает нагрузку до 40 бар и не боится гидроудара. Внешний контур радиатора выполнен из эмалированного алюминия, что обеспечивает качественный отвод тепла от устройства.

Кроме того, благодаря равномерному нагреву поверхности площадь теплообмена достигает значительных размеров. Еще одним преимуществом аккумуляторов этого типа является их лаконичный и современный внешний вид, поэтому поместить их внутрь не составит труда.

Стальные

Есть несколько видов стальных радиаторов:

• трубчатый;
• секционный;
• панель.

Этот вид отопительных приборов отличается большим разнообразием конструктивных моделей, а также высоким КПД в закрытых системах с качественными теплоносителями. Если вы решили выбрать его для замены батарей центрального отопления в квартире, стоит учесть, что такие устройства достаточно чувствительны к агрессивной среде и резким перепадам температуры. Их самое слабое место — сварные швы. Однако их можно использовать, если на каждом радиаторе установлен редуктор. Это устройство позволит выровнять уровень давления и избежать ненужных нагрузок на металлический корпус, тем самым продлив срок службы радиатора.

Необходимые для замены инструменты и материалы

Инструменты для замены радиатора Чтобы заменить устаревшее отопительное оборудование, необходимо иметь в распоряжении комплект инструментов и приспособлений, которые потребуются, чтобы снимать, ремонтировать и выполнять монтаж нагревателей.

Для работы потребуется:

• газовый ключ;
• сварочный аппарат;
• сантехнические клещи;
• молоток;
• керн;
• перфоратор;
• болгарка с отрезным диском по металлу;
• метчики и плашки для нарезания резьбы;
• паяльник для сварки полипропиленовых труб;
• ножницы для резки секций из ППр;
• рулетка;
• уровень;
• маркер;
• строительные перчатки;
• защитные очки;
• респиратор.

Виды радиаторов отопления Чтобы установить новое отопительное оборудование, нужно приобрести:

• радиаторы, одобренные управляющей компанией;
• кронштейны для подвешивания батарей;
• шаровые краны;
• краны Маевского для удаления воздушных пробок;
• заглушки;
• пакля или ФУМ-лента;
• трубы, соответствующие техническим условиям;
• комплект фитингов для разводки.

Замена приборов отопления через ЖЭК

Итак, замена отопительных приборов выполняется через ЖЭК исключительно в тех ситуациях, когда установленный эксплуатационный срок радиаторов превышен, они находятся в аварийном состоянии и ремонту не подлежат. В остальных случаях при протечке батарей выполняется мелкий ремонт.

По действующим нормам срок службы чугунного радиатора составляет 15-30 лет при эксплуатации в открытой системе и 30-40 лет — в закрытой. Но, даже если речь идет о многоквартирном доме, где батареи установлены более 40 лет назад, эксплуатационная компания нередко ограничивается лишь ремонтом радиатора, поскольку замена входит в перечень работ по капитальному ремонту, сроки которого могут быть еще не определены.

Замена батареи с помощью газосварки

Для бесплатной замены аварийных батарей жильцам требуется обращаться в ЖЭК с соответствующим заявлением. Рекомендуется подготовить два экземпляра заявления и поставить на обоих отметки о принятии ответственным лицом жилищной конторы. На заявлении и его копии проставляется номер, дата и разборчивая подпись ответственного лица.

Дублирование документа поможет, если в дальнейшем возникнут проблемы, связанные с нежеланием управляющей компании менять аварийные батареи за счет бюджета на капитальный ремонт. Но жильцы должны отстаивать свои права, поскольку они оплатили замену старых радиаторов за счет ежемесячных взносов за жилье, содержание и капремонт общего имущества дома.

Возможна ли замена без отключения стояка

В соответствии с действующими правилами батареи могут меняться только в межсезонье. Но никто не может гарантировать, что нештатная ситуация не возникнет во время отопительного сезона.

Варианты действий в подобных случаях:

• Перед входом стоит шаровой кран. Поток воды перекрывается, после чего можно без опасений откручивать радиатор от подачи и обратки. Затем он ремонтируется или меняется на новое изделие.
• Шаровые краны отсутствуют. Перекрывается стояк, сливается вода. Трубы срезаются, к ним прикручивается запорная арматура. В стояк подается вода, хозяин квартиры в спокойной обстановке осуществляет замену неисправной батареи.

Необходимые инструменты и материалы

Перед тем как заменить радиатор отопления, подготовьте необходимые для работы инструменты и материалы:

• гаечный и разводной ключ;
• угловую шлифмашинку;
• болгарку для резки стальных труб;
• паклю и герметик;
• клупп или плашки с держателями для нарезания резьбы на трубах из металла;
• если монтируются полипропиленовые трубы, понадобится сварочный аппарат для них;
• для резки полипропиленовых труб нужна ножовка;
• шаровые краны;
• цементный раствор понадобится с целью заделки отверстий в стене вокруг кронштейнов;
• радиаторы;
• уровень строительный;
• перфоратор;
• саморезы и дюбели;
• карандаш;
• рулетку;
• угольник;
• заглушки на батарею;
• кронштейны для навешивания радиатора (иногда они идут в комплекте с батареей);
• трубы (металлопластиковые, стальные или полипропиленовые);
• тройники, отводы, фитинги и переходники;
• краны Маевского.

Пошаговая инструкция по замене батареи отопления

При наличии трехходового крана, раскрутите его и убедитесь в отсутствии воды в старом радиаторе. Для этого выкрутите винт и снимите флажок, или немного ослабьте шток. Если со штока не начнет капать вода, откручивайте винт дальше. Если в кране есть жидкость, вы услышите характерные звуки. Если вы увидели капли, закручивайте винт обратно и выясняйте, почему доступ воды не был прекращен. Если все в норме, снимайте верхнюю часть трехходового крана.

Если на верхней и нижней трубах стояка, ведущих от радиатора вверх и вниз соответственно, есть лишние резьбы, вам необходимо будет отрезать их. Для этого открутите первую гайку на верхней трубе, после чего поступите аналогично с нижней. Если какая-то гайка не поддается, очистите участок с ней от краски ножом или металлической щеткой.

В месте снятия гайки оставьте столько резьбы, сколько вам потребуется для того, чтобы замена радиатора отопления прошла успешно. Учтите, что резьбы должно быть достаточно для дальнейшего закручивания фитинга. Для установки тройника на 4-5 оборотов обычно достаточно 7 витков резьбы.

Снимите прежнюю батарею с креплений. Делайте это удобным вам способом:

1. Сперва отрежьте трубы, после этого открутите крепежи трубчатым ключом.
2. Ключом открутите крепления, отрежьте трубы.

Для обрезания трубы воспользуйтесь болгаркой. Место реза – определенное ранее (резьбы верхней и нижней труб). Не забывайте оставить 7 витков! Уберите прежнюю батарею, она вам больше не потребуется.

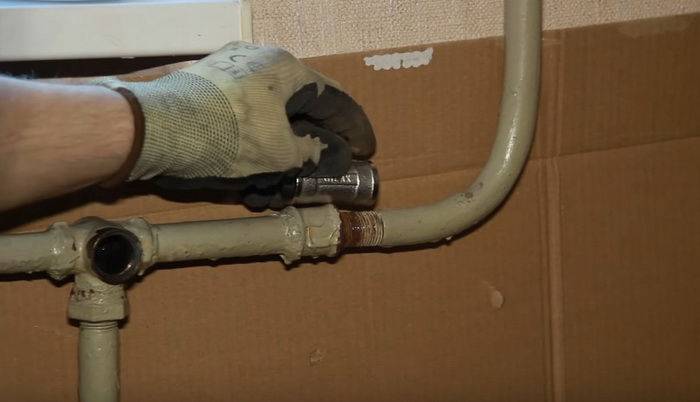

Снимите старые крепежи ключом или молотком. Соедините тройник с ниппелем. В ниппель закрутите шаровый кран (запорное устройство в нашей конструкции). В другой отвод закрутите пресс соединения. Один отвод тройника остается для вкручивания в трубу, часть которой мы только что отрезали. По схеме сделайте 2 такие конструкции.

Прикручивайте получившиеся конструкции с тройниками на резьбы верхней и нижней труб. Резьбы труб предварительно уплотните нитью. Закрутите фитинги тройников.

Из металлопластиковой трубы вырежьте отрезок-перемычку необходимого размера. Отрезок будет соединять свободные отводы верхнего и нижнего тройников. Калибруйте края пластиковой трубы. Вставьте трубу в отводы, слегка согнув ее. После установки, выровняйте ее.

Возьмите пресс, запрессуйте пластиковую трубу.

Возьмите комплект футеров, размер которых соответствует размерам трубы. Например, ½ дюйма. Закрутите футеры на новом радиаторе. Нитью уплотните каждую резьбу. Закрутите на батарее заглушки, используя шестигранник. В верхней части радиатора используйте кран Маевского.

Определите середину батареи, учитывая количество секций.

Важно! Вешать прибор рекомендуется посредине окна, создавая тепловую завесу.

Рулеткой замерьте оконную нишу, определите ее середину. Прислоните прибор следующим образом: середина радиатора располагается на середине ниши. На крайние места между секциями вам нужно будет «надевать» крепежи. Т.е. между первой и последней секциями между остальными секциями. Сделайте на стене отметки карандашом, указав места расположения крепежей.

Уберите батарею в сторону. С помощью уровня выполните вертикальные разметки для 4 крепежей по только что нанесенным отметкам.

Вешать батарею будет необходимо, ориентируясь на подоконник (если он новый) или по уровню (если подоконник перекошенный).

Измерьте расстояние от подоконника до центра трубы. Предположим, расстояние будет 10 см. На 2 участках, на которых выполнена разметка под крепежи, наметьте 10 см, прибавив еще 1,5-2 см.

Измерьте межосевое расстояние перемычки-трубы. Сделайте соответствующие метки на 2 обозначенных выше участках.

С помощью перфоратора выполните отверстия. В каждое отверстие вставьте кронштейн, убедитесь, что он заходит полностью. При необходимости, углубите отверстия.

Закрутите в каждое отверстие кронштейн. Повесьте на кронштейны радиатор. Вам останется соединить верхнюю и нижнюю трубы стояков и батарею. Загните две металлопластиковые трубы, обрежьте их до необходимых размеров, калибруйте. Соедините конструкцию, откручивая крайние отводы тройников и завинчивая в них трубы. Опрессуйте соединения. Закрутите все гайки.

Проверьте заглушки, при необходимости, подтяните их. Плавно открывайте верхний и нижний краны, не до конца. Вы услышите шум, как только он прекратится, открывайте краны полностью.

Поздравляем: замена батареи отопления в квартире своими руками подошла к концу. Вам останется только дождаться момента, когда радиатор прогреется и начнет давать тепло вашей квартире.

С чего начать

Перед тем как заменить радиаторы отопления в квартире, важно знать следующее: по законодательству, дополнительная установка нагревательных приборов должна обязательно согласовываться с администрацией эксплуатационной организации. Так как отопительная система рассчитывается индивидуально для каждого дома (количество подключенных устройств, температура и объем теплоносителя, номинальная мощность и т.д.)

При несогласовании работ возможно снижение в целом качества обогрева.

Если замена радиаторов отопления через ЖЭК – это не ваш вариант, то для разрешения вам потребуется представить на рассмотрение следующие документы:

• Заявление, к нему необходимо прикрепить технический паспорт на квартиру, также потребуется свидетельство на право собственности.
• Тепловой расчет новых отопительных элементов.
• Сертификаты соответствия на все комплектующие (запорная арматура, трубы, фитинги, радиаторы и т.д.).

На рассмотрение документов и выдачу разрешения может потребоваться 2 месяца. Также понадобится дополнительно написать заявление о необходимости слива из трубопроводов и отключения стояка. После того как будет произведена замена радиаторов отопления, нужно будет написать заявление о проведении технической экспертизы.

Что предстоит сделать

В упрощенном виде процедура замены сводится к шести шагам:

1. Осушение системы отопления.
2. Разборка старых аккумуляторов.
3. Подготовка труб к подключению нового радиатора: нарезание новой резьбы или нарезание старой резьбы.
4. Установка запорной арматуры.
5. Подключаем аккумулятор и проверяем герметичность соединений.
6. Запуск радиатора: спуск воздуха, регулировка термостата.

Минимальные временные и трудовые затраты потребуют замены радиаторов отопления, оборудованных кранами, перекрывающими вход и выход теплоносителя (см. Фото ниже).

В этом случае есть возможность проводить работы без слива воды из системы отопления. Секция радиатора рассчитана на 200-400 мл охлаждающей жидкости и легко сливается в заменяемую емкость.
