Замена ТЭНа в бойлере — ошибки и правила.

Последовательность замены ТЭНа в водонагревателях «Ariston»

Компания «Ariston» занимается производством водонагревателей длительное время, выпускает долговечные и качественные модели, которые прослужат пользователям не один год. Внешнее и внутреннее устройство водонагревателей «Ariston» практически такое же, как и «Термекс». Но у многих возникают трудности при снятии фланца, из-за его овальной формы.

Последовательность замены ТЭНа на водонагревателе «Ariston»:

1. Обесточить водонагреватель и слить из бака всю воду. Для этого существует простой способ: открыть все краны горячей воды и открыть предохранительный клапан. Следует убедиться заранее, что выход предохранительного клапана направлен в канализацию. Если нет, то воду придётся сливать в отдельную ёмкость.
2. Защитный кожух в моделях «Ariston» не предусмотрен, но перед снятием фланца необходимо отстыковать фиксирующую планку, которая крепится с помощью одного болта. Фланец достают не наружу, а проталкивают внутрь бойлера.
3. Полностью достать ТЭН вместе с фланцем не получится, поэтому его надо развернуть внутри бытового прибора. Когда фланец окажется развёрнутым, то нагревательный элемент окажется снаружи и его можно просто демонтировать.

Помимо нестандартного фланца, проблем с заменой нагревательных элементов в бойлерах «Ariston» не возникает.

Проверка исправности ТЭНа

Приведенные выше способ тестирования при помощи омметра — это не единственный метод определения поломки. Существует еще два варианта, которые позволяют выявить всевозможные проблемы и своевременно их исправить, предотвратив полный выход устройства из строя. Рассмотрим их более подробно.

Визуальный осмотр элемента

В этом случае необходимо отключить оборудование от электрической сети и слить из него воду. Затем разобрать его и очистить нагревательный элемент от накипи, если она присутствует на его поверхности

Важно осмотреть компонент на предмет целостности покрытия

В случае обнаружения даже мелких трещин, сколов или повреждений деталь можно смело отправлять в мусорный бак. Ведь в этом случае отремонтировать ее уже не удастся. Единственное, что остается в такой ситуации — это заменить ТЭН на новый.

Причина повреждения покрытия элемента чаще всего заключается в низком качестве материалов, использующихся для его производства. Как результат, уже после одного-двух лет эксплуатации такой ТЭН буквально разрывается в клочья и не подлежит восстановлению.

Проверка при помощи тестера

Один из способов обнаружения неисправности ТЭНа был приведен выше. Но если омметр не дал результатов, а в ходе визуального осмотра ничего найти не удалось, то последняя проверка заключается в поиске пробоя.

Для этого необходимо отсоединить одну из клемм измерительного прибора и повести ею по поверхности водонагревательного элемента. Если омметр показал точное значение сопротивления, то проблема есть и ТЭН нужно отправить в утиль.

Как поступить если перестала греть колонка

Если вода слишком прохладная, поверните регулятор температуры на колонке до конца вправо. Откройте наполовину кран воды, чтобы замедлить проток через колонку — это поможет нагреть воду сильнее.

Давление газа на горелке может быть слишком слабым. Убедитесь, что кран на газопроводе открыт. Если вы используете сжиженный газ пропан — пригласите мастера для осмотра регулятора давления газа установленного на стальном баллоне.

Проверьте смеситель на предмет подмеса холодной воды. Возьмитесь рукой за выходящий шланг из колонки другой за смеситель в кране — сравните температуру. Если есть разница в температуре, скорей всего следует поменять смеситель.

Если температура воды колеблется и газовая колонка выключается. Убедитесь что все смесители в доме и душевая лейка не забита отложением минералов или ржавчиной. Также стоит не забывать своевременно чистить фильтрующие элементы (сетка), установленные перед колонкой.

Сравнительная характеристика

Разбор принципиальных  отличий сухого ТЭНа и мокрого, позволяет еще точнее охарактеризовать нагревательный элемент бойлера.

Плюс или минус
ТЭН сухого типа
ТЭН мокрого типа
Срок эксплуатации
В сравнении больше
В сравнении меньше
Важность обслуживания 1 раз в год
Производители указывают и больший промежуток между чистками
Строго соблюдать интервал между чистками
Условие обслуживания 1 раз в год
Опустошается бак
Сливается вода полностью
Условие замены ТЭНа
Жидкость остается в баке
Жидкость сливается с бака
Цена водонагревателя
В сравнении выше
В сравнении ниже
Воздействие тока
Незначительное
Угроза есть
Влияние накипи на работоспособность ТЭНа
Минимальное
Сильное
Наличие в конструкции 2 ТЭНов
Распространенно
Нет

Сравнительная характеристика  двух типов устройств показывает, что перевес положительных качеств у сухого ТЭНа. Водонагреватели с сухим ТЭНом надежнее в эксплуатации.

Как убедиться в неисправности ТЭНа

 Прежде чем заменить ТЭН, следует убедиться, что неисправность бойлера связана именно с его поломкой. Для этого нужно получить доступ к ТЭНу. Рассмотрим, как это сделать, на примере водонагревателя «Термекс».

1. Перекройте вентиль на трубе с холодной водой, по которой поступала вода в бойлер.
2. Открутите крышку со сливного отверстия и слейте из бойлера воду. Чтобы ускорить процесс, откройте кран с горячей водой.
3. Отсоедините водопроводные трубы, скрутив с патрубка предохранительный клапан и сняв заглушки.

Диагностировать поломку ТЭНа можно даже не разбирая бойлер – если при включении водонагревателя срабатывает автоматическое отключение или не происходит нагрев воды при включенном аппарате.

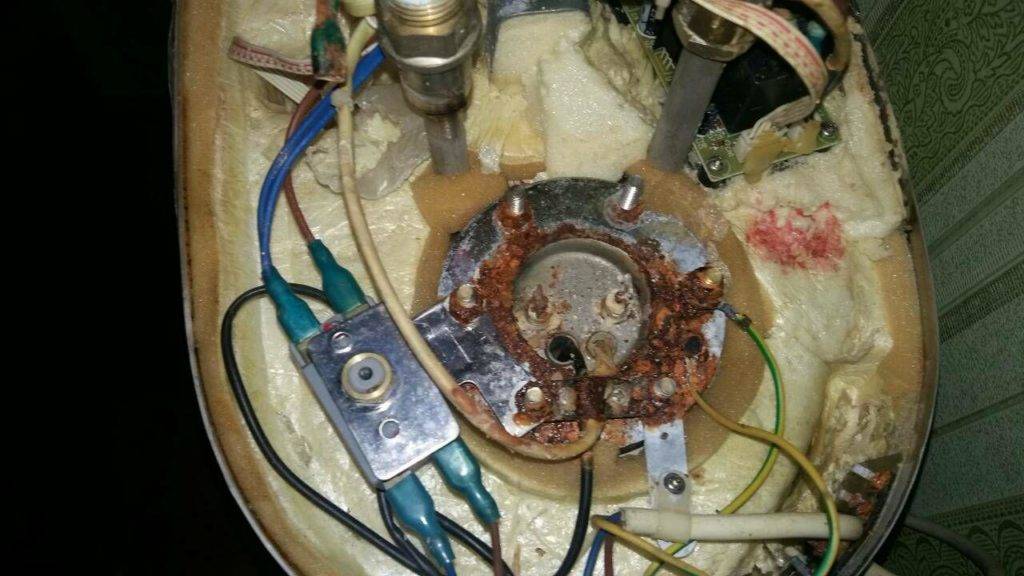

1. Чтобы снять нижнюю крышку бойлера, раскрутите боковые шурупы и винт, расположенный в центре крышки под наклейкой.
2. Отсоедините провода от ТЭНа. Открутите гайки и снимите термостат.
3. Выньте датчики термостата из ТЭНа. Открутите гайки, которые удерживают прижимное кольцо.

Установить неисправность нагревателя можно одним из способов:

Визуальный осмотр. Если прибор оброс накипью, очистите его

Обратите внимание на целостность оболочки ТЭНа. При видимых разрывах или трещинах деталь однозначно подлежит замене.
Проверка тестером ТЭНа

При визуальной целостности оболочки причиной поломки ТЭНа может стать внутренний обрыв спирали. Установите тестер в положение звонка, соедините клеммы прибора с клеммами спирали. Если тестер молчит, значит спираль оборвана. ТЭН также нужно проверить на пробой изоляции. Для этого отсоедините одну клемму тестера и проведите ею по оболочке прибора. Наличие звука говорит о нарушении изоляции.
Проверка тестером термостата. Вставьте деталь в ТЭН. Соедините клеммы тестера и терморегулятора. Если термостат исправен, вы услышите характерный звонок. В противном случае термостат подлежит замене.

Принцип работы терморегулятора водонагревателя

По внешнему виду терморегуляторы бойлеров могут сильно отличаться, но в большинстве случаев их принцип работы особо не меняется. Основным элементом является теплопроводящий стержень, который расширяясь при нагреве, приводит в действие группу контактов, они в свою очередь отключают от сети ТЭН. Когда стержень остывает, его длина постепенно уменьшается, а подпружиненные контакты смогут включить ТЭН обратно. И так по кругу. В случае аварийной ситуации в терморегуляторе предусмотрена аварийная защита. Она представляет собой биметаллическую круглую выпуклую пластину с отдельной группой контактов. Когда происходит перегрев, пластина изменяет свою форму и полностью отключает ТЭН. Если сработала такая защита, необходимо нажать на маленькую красную кнопку. Таким образом, мы вручную придадим исходную форму биметаллической пластине и включим контакты для питания ТЭНА.

Корпус терморегулятора водонагревателя зачастую неразборной. Он соединен с помощью латунных заклепок, которые легко можно высверлить и добраться до контактов и при необходимости их подчистить от нагара. Собирать терморегулятор уже придется с помощью мелких тонких винтов и гаек.

Для наглядности мы разобрали один терморегулятор водонагревателя, дабы продемонстрировать его начинку.

Далее мы покажем, как проверить работу терморегулятора.

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов . Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

• U – Это постоянная величина, равна 220 вольтам.
• P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Поломка ТЭНа

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

Самые распространённые причины поломок

Неисправностей в работе ТЭНа может быть множество, но существуют наиболее распространённые поломки, которые и будут представлены ниже. 1. Перегорела спираль накаливания. 2. Замкнул накаливающий провод, идущий к корпусу детали. Использование оборудования с подобной неисправностью может привести к удару током. 3. На поверхности прибора образовался большой слой накипи. Со временем она просто начнёт препятствовать теплоотдаче детали, и как следствие оборудование будет работать неэффективно, и вода перестанет нагреваться. А при несвоевременном устранении этой причины может возникнуть серьёзная поломка ТЭНа, ввиду чего понадобится дорогостоящий ремонт или возникнет необходимость в срочной заменён детали.

Чтобы предотвратить обозначенные выше неисправности, и как следствие избавить себя от лишних финансовых растрат, вам лишь понадобится проводить регулярную проверку детали при помощи обозначенных выше способов!

Подпишитесь на наши Социальные сети

Как поменять ТЭН в водонагревателе

Электрические водонагреватели и бойлеры прочно вошли в нашу жизнь, став незаменимыми помощниками в быту. Без этих удобных и эстетичных приборов трудно представить комфортное проживание в квартире, даче или в загородном доме. Проточные модели быстрого нагрева прекрасно соседствуют с другими кухонными бытовыми приборами. Разновидности нагревателей накопительного типа с большим объемом водяного резервуара Термекс, Аристон, других известных марок, все чаще устанавливаются потребителями в качестве основного источника теплой воды во всем доме, так как они способны полностью обеспечить потребности домохозяйств в горячей воде. Такие устройства требуют ухода, также их приходится ремонтировать. Вам будет полезно знать, как поменять ТЭН в нагревательном котле, даже если это будет делать мастер.

С какой целью производится проверка?

Самая хрупкая деталь с ограниченным сроком службы – это тэн. На него постоянно воздействует вода, в которой присутствуют примеси. На спираль отрицательно влияет нестабильность напряжения, из-за чего она раскаляется, обрывается. Есть поломки, не требующие замены трубчатого электронагревателя. Он остается рабочим, просто его надо почистить. В других случаях следует прибегать к использованию специальных приборов.

Целью проверки является выявление неисправности термостата (терморегулятора). Водонагреватели могут быть оснащены капиллярным, стержневым или электронным терморегулятором. Последний самый современный. Для лучшего функционирования он взаимодействует с защитным реле. При отсутствии работоспособности терморегулятор не может поддерживать нормальную работу спирали, которая перегревается и плавится. Обнаружить эту поломку непросто. Надо время от времени проверять как работает датчик.

Большое количество водонагревателей оснащены магниевым анодом, задача которого защитить нагревательный элемент от воздействия неблагоприятных факторов. Рано или поздно анод истончается и вместе с тэном перестает выполнять свои функции. Следует провести проверку, чтобы узнать причину.

Проверку проводят для обнаружения причины неисправности водонагревателя

Причины поломки водонагревателя

Алгоритм поиска неисправности водонагревателя.

Если бак вашего водонагревателя потек, нужно, как уже было сказано, попытаться понять, почему это происходит.

Бойлер деформирован внешне, с него или по нему течет вода. Данный недостаток может проявиться и на второй день после покупки и установки водонагревателя. Случай, к слову, не гарантийный, вина полностью ваша или же установщика. Не была выполнена установка предохранительного клапана, он был заглушен или неисправен. В результате могло случиться следующее:

1. Бойлер наполнился холодной водой, включился нагрев. В процессе нагрева вода расширяется, давление в бойлере растет и, в случае отсутствия предохранительного клапана, распирает внутренний бак.
2. Бойлер перестали использовать, перекрыли вентили холодной и горячей воды при горячем водонагревателе. Жидкость остывает и уменьшается в объеме. В бойлере создается разрежение, и внутренний бак оборудования сжимается.
3. В доме была слита вода. В случае неисправности предохранительного клапана или же его отсутствия, в баке будет создаваться разрежение и может произойти его деформация.

Причиной подтекания бака может стать неправильная установка и подключение оборудования.

Еще один распространенный случай: вода течет с верха водонагревателя, деформации не видно. Бойлер установлен правильно, и даже анод менялся регулярно. В данном случае нужно вызвать мастера по гарантии и сдать оборудование на ремонт. Будьте внимательны, убедитесь в отсутствии других внешних факторов, не связанных с поломкой оборудования (к примеру, не топят ли вас соседи сверху).

Течь по трубам подводки из бойлера, как правило, свидетельствует о том, что течет бак. Достаточно часто причиной этого является неправильная установка и подключение оборудования. Ради мнимой надежности и красивого внешнего вида выполняется подводка пластиковыми трубами. В конечном итоге гидравлические удары передаются на бойлер и появляется течь в месте соединения тонкостенного бака и патрубков подвода воды.

Сначала нужно убедиться, не является ли это течью воды по соединению на подводке. В некоторых моделях водонагревателей это может являться и течью нагревательного элемента. Некоторые модели изготовлены так, что в крышке бака не всегда предусмотрено отверстие для стока воды в случае протечки ТЭНа. Это практически все неисправности, при возникновении которых необходимо менять бойлер на новый.

Если бойлер потек из отверстия в крышке бака, то в большинстве случаев это течь нагревательного элемента, что чаще всего вызвано образованием накипи на ТЭНе. Ремонт сводится к замене нагревательного элемента. Бывает и такое, что течет из-под прокладки нагревательного элемента. В данном случае необходимо просто подтянуть крепеж.

Предлагаем ознакомиться Шумит запальная горелка что делать как исправить

И, наконец, последнее место подтека — соединение водопроводной подводки. Устранение данной сантехнической неполадки проводится быстро и достаточно просто при наличии хотя бы базовых навыков и минимального опыта.

Ещё немного об устройстве накопительной водогрейки

В ТЭНе есть два отверстия, которые видны на фото выше.

В эти два отверстия вставляются аж три термодатчика:

Термодатчики для работы водогрейного бака

Белая субстанция на датчиках – это термопаста, её нужно использовать обязательно, чтобы датчик лучше “чувствовал” температуру и измерял её с меньшей задержкой и погрешностью.

Про один датчик мы уже говорили выше (аварийный), ещё один капиллярный (медная трубка) – для работы регулятора температуры, вот его вид сзади:

Ручной регулятор температуры в баке

Ближе, чтобы было видно название:

Ручной регулятор температуры в баке. Название модели

И ещё резистивный датчик, который нужен для работы индикатора реальной текущей температуры воды. Вот передняя панель водонагревателя, показаны индикатор и регулятор:

Передняя панель накопительного водонагревателя Оазис 50л

Для индикатора нужен отдельный блок питания постоянного тока, залит лаком:

На этом описание ремонта можно заканчивать, если есть вопросы или желаете поделиться опытом – как всегда, прошу в комментарии!

Способы диагностики

Целостность трубок проверяют после чистки ТЭНа в кислотном растворе

Проверенный метод заключается в визуальном осмотре во время чистки. ТЭН вынимают, счищают накипь, для этого деталь помещают в уксус или раствор лимонной кислоты на несколько часов, затем проверяют поверхность.

Другие способы проверки:

• Мегаомметр. Выявляют небольшие повреждения изолирующей оболочки. Флажок прибора ставят на показатель 50 В. Один контакт соединяют со спиралью, второй крепят к корпусу. ТЭН работает — на экране цифра больше 50.
• Тестер. На приборе есть регулятор, поворачивающийся на 360°, его ставят на показатель 200 ОМ. Щупы соединяют с контактами нагревательной трубки. О неисправности говорит появляющееся на мониторе значение 0,1 или значок бесконечности.
• Контрольная лампочка. Применяют, если нет тестера. К первому контакту ТЭНа присоединяют сетевой ноль, второй стыкуют с фазой, которая передается через лампу. Светящаяся лампа говорит об исправности элемента.
• Авометр. Прекращают подачу электричества на бойлер, снимают защитную крышку, отключают провода от контактов нагревательной трубки. Клеммы прибора соединяют с контактами, смотрят показания на экране, сравнивают со значениями из технического паспорта.
• Светодиод, батарейка. Используют севший элемент «Крона» или индикатор из бытового прибора. Светодиод последовательно подсоединяют к питательной батарейке и нагревательной спирали, в цепь включают резистор. Сопротивление изоляции проверяют, отключив схему от ТЭНа, приложив ее к элементу. Светодиод загораться не должен. «Крону» можно заменить зарядкой от телефона.
• Индикатор фазы. В розетке выявляют фазовый контакт, присоединяют куском провода к клемме ТЭНа. Об исправности говорит загоревшаяся лампа, если нет — спираль повреждена.

Нестандартный метод заключается в том, что кабель с вилкой подключают к контакту спирали и электрической сети. Работающий ТЭН греется. Проверяют сопротивление наполнителя трубки — один конец провода отключают от спирали при выключенной вилке. Схему собирают второй раз, добавляя предохранитель с силой тока 5 А. Вилку включают и ждут несколько часов. Рабочий ТЭН не даст замыкания на корпус.

Как почистить бойлер от накипи самостоятельно

Для того чтобы понять, как очистить водонагреватель, стоит отметить, что есть два способа – механический и химический. Первый предполагает разбор бойлера, а второй проходит без него.

Механический способ

Такой способ используется при сильном загрязнении, если прибор будет сильно забит изнутри и начнет неприятно пахнуть. Водонагреватель нужно будет аккуратно разобрать, чтобы не повредить нагревательный элемент и электронный блок. Иначе может случиться короткое замыкание.

Для разборки понадобится отвертка

Процесс требует демонтажа прибора, для чего нужно:

• закрыть кран подачи холодной воды;
• отсоединить трубопровод от водонагревательного штуцера;
• опустошить накопительный бак через дополнительный сливной кран или смеситель;
• отсоединить трубопровод горячего водоснабжения от водонагревательного штуцера;
• снять рукоять механического термостата, если она выступает;
• открутить с помощью отвертки контакты, которые зажимают провод питания;
• снять прибор со стены;
• поставить его вверх дном в ванну;

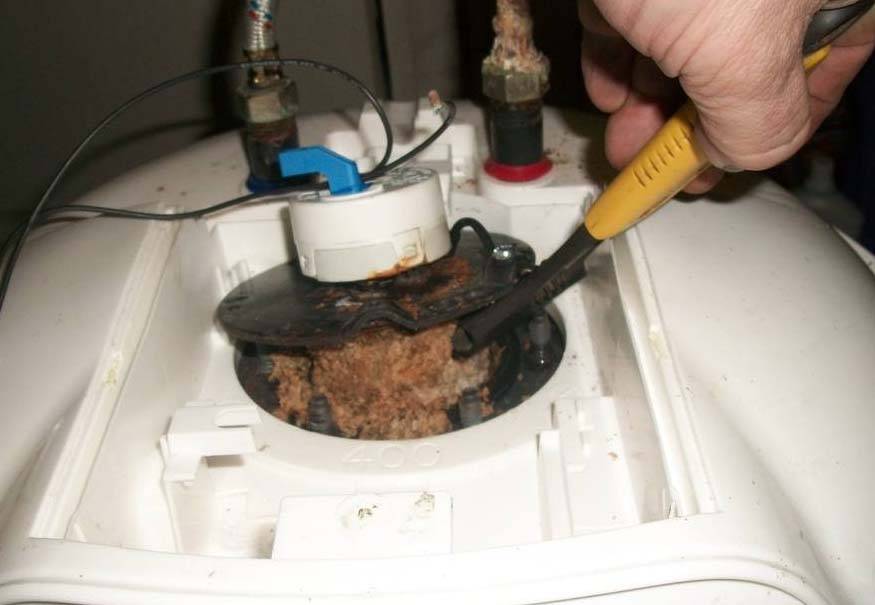

• открутить термостат и фланец с нагревательным элементом и извлечь их из бака.

Эти действия для разных водонагревателей одинаковы, единственное могут отличаться крепления декоративного колпака и фланца.

Чистка нагревательного элемента

Очищение нагревательного элемента нужно выполнять аккуратно. Есть два вида тэна – мокрый и сухой. Процесс для каждого разный.

Мокрый тэн

Механически нагреватель от накипи очищается путем соскабливания. С помощью плоскогубцев раздавливают крупные наросты. Остатки затирают наждачной бумагой. Тут нельзя перестараться, чтобы не повредить медную оболочку тэна. Если есть сомнения в своих навыках, можно поместить его в предварительно обрезанную пластиковую бутылку, которая заполнена раствором из лимонной кислоты и воды. Спустя приблизительно 5-6 часов после полного растворения накипи нагреватель вынимают. Его нужно помыть чистой водой.

Сухой тэн

С сухим нагревательным элементом нужна особая осторожность. Затирать наждачной бумагой, разбивать и соскабливать твердые отложения запрещено

Его очищают исключительно химическим способом. То есть погружают в покупное чистящее средство или раствор лимонной кислоты. В процессе очистки тэна осматривают магниевый анод. При износе его меняют на новую деталь.

Очищение бака

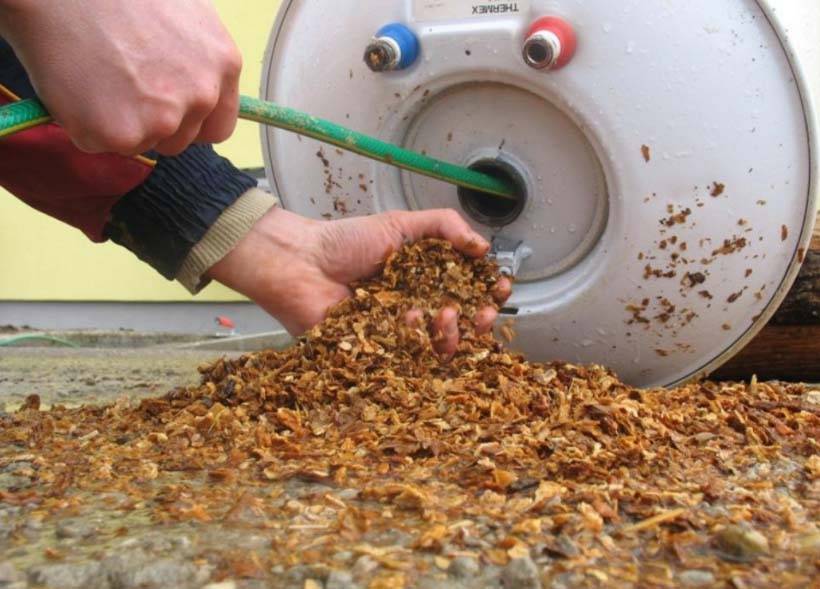

Для удаления накипи со стенок и грязи накопительного бака не используют грубое воздействие. Защитное напыление повредится от скребков или наждачной бумаги. Слизь отмывают мягкой губкой под водой из душа. При большом слое накипи на стенках используют магазинный раствор. Также подойдет уксус или лимонная кислота, которая разбавлена водой. Бак заполняют раствором и оставляют на 10-12 часов. Затем ее сливают в бак промывают чистой водой.

Сборка после чистки

После чистки с разборкой нужно сделать сборку в нужном порядке. Манипуляции выполняют в обратной последовательности:

• ставят на место термостат с нагревательным элементом и прикручивают фланец;
• вешают водонагреватель на стену;
• подсоединяют трубопровод холодного и горячего водоснабжения к патрубкам;
• наполняют водой накопительный бак;
• испытывают под давлением бак на отсутствие утечки воды;
• подключают электрический кабель после успешных испытаний;
• ставят декоративный колпак и включают нагрев.

Не только важно правильно снимать прибор, но и собрать его. Обязательно осматривают прокладочные резинки

Их очищают от загрязнений или покупают новые. Чтобы не было течи их смазывают герметичным средством.

Бак промывают под проточной водой после использования очищающего раствора

Химический способ без разбора

Перед тем, как промыть бойлер, нужно купить специальное средство для удаления накипи или приготовить его самостоятельно:

• Профессиональные средства, например, Thermagent Active, Aipacon, Cillit ZN/I, AlphaPhos и так далее.
• Раствор пищевой соды. 25 г соды разводят в 13 литрах воды. Температура не должна быть больше 55 градусов. В обратном случае сода распадется.
• Раствор 9% уксуса. Его разводят в соотношении 100 мл на 1 литр воды. Либо берут 13 мл 70% эссенцию.
• Раствор лимонной кислоты. Берут 20 г лимонной кислоты на 1 литр объема бойлера. К примеру, если в бак помещается 20 литров воды, нужно взять 400 г. Кислоту разводят в воде в пропорции 1:3.

Пошаговая инструкция: снимаем крышку с бытового водонагревателя

Разборка бойлера происходит в несколько этапов, с которыми можно справиться успешно, если точно знать, как снять крышку с бытового водонагревателя.

Советуем совершать разборку конструкции в следующей последовательности:

1. Перекройте подачу воды. В большинстве случаев вентиль расположен снизу корпуса.

Расположение вентиля холодного водоснабжения

Необходимо отключить оборудование от электрических сетей. Если прибор подключен не напрямую, а через сетевой фильтр, лучше полностью отключить удлинитель из розетки и вынести из комнаты, поскольку подключенные к сети устройства только повышают вероятность замыкания тока.
Далее требуется слить воду из шланга, надетого на сливной патрубок. Лучше вылить ее в таз или ведро, а потом в унитаз. Это не даст забить скопившейся накипью сток ванной или раковины.
Прямой отверткой выкрутить шурупы и снять защитную крышку с низа корпуса. Плотно прилегающую крышку снимают очень медленно – будто откручивают крышку на банке с консервов

Очень важно не повредить эмаль.

Снятие защитной крышки с бака

1. Сняв крышку, при помощи индикаторной отвертки необходимо определить напряжение на клеммах. Для этого поочередно прозваниваются все контакты, касаясь железного колпачка отвертки. Лампочка в отвертке не должна загораться или мигать ни при одном из случаев.
2. Далее требуется освободить бак от воды. Необходимо подождать, пока содержимое бака остынет. Отдельные модели требуется снять со стены. При этом необходимо отсоединить шланги подачи горячей и холодной жидкости.

1. Если оборудование еще на гарантии сливать воду нельзя, иначе это может рассматриваться как не гарантийный случай. Это обязательно указано в инструкции либо гарантийном талоне.

Для слива понадобятся газовый ключ и шланг. Очередность действий для освобождения водонагревателя от воды следующая:

• газовым ключом перекройте подачу холодной воды – вентиль для входящей воды;
• откройте горячий кран на смесителе – во избежание вакуума;
• сливайте воду до отметки – для этого потребуется от 1 до 10 минут;
• не закрывайте смеситель, откройте кран и дайте воде стечь, можно также просто скрутить гайки на входе холодной воды и жидкость легко сольется;
• к резьбе нагревателя подсоедините шланг выводной для воды, опустите его второй конец в раковину или какую-либо емкость, достаточно глубокую;
• затем отсоедините шланг вывода горячей воды от корпуса – таким образом избавимся от накопившейся около них жидкости;
• когда открутите гайки, остатки воды окончательно сольются из бака водонагревателя.

Освобождение бака небольшого объема от остатков воды

Такой способ слить остатки воды подходит для агрегатов, объем которых не превышает 20 литров. Чаще всего это нагреватели марок Термекс, Аристон, Oasis. Если объем бака большой или установлен клапан без рычага, удалять воду придется самостоятельно. Выкрутить такую деталь нельзя, но можно самостоятельно отжать пружину. Она расположена по направлению воды в бак и из бака. Сделать это удобнее с помощью продолговатого металлического предмета – широкой спицы, гвоздя или сверла.

Пример такого слива воды смотрите на видео:

Прежде чем отсоединять провода, рекомендуется зарисовать или сфотографировать особенности их подключения.

После этого приступайте к откручиванию гаек, фиксирующих трубчатый электронагреватель (ТЭН) и термостат. Это следует выполнить, чтобы оставшиеся капли воды или конденсата стекали постепенно. Извлеките ТЭН и термостат. Сухой фланелевой тряпкой обязательно протрите их – так вы сможете проверить износ прокладки на фланце ТЭНа.

На этом разбор аппарата заканчивается – крышка снята.

Вид бака после снятия крышки

Далее проводятся очистка оборудования или замена деталей. Чтобы самостоятельные действия не привели к новым неполадкам, придерживайтесь рекомендаций экспертов.

Компания Термекс – ведущая компания в Европе, производящая водонагреватели, причем занимается она выпуском только этой продукции. Начало карьеры этой фирмы было положено в 1949 году и с тех пор она неуклонно наращивает темпы производства, которые достигают свыше 2 млн штук в год.

В состав Термекса входят специалисты, занимающиеся научной разработкой, конструированием, и внедрением в производство самых передовых знаний в этой области, широко развита сервисная сеть этого объединения, которая осуществляет как гарантийный, так и текущий ремонт водонагревателей.

Российский рынок эта компания начала осваивать с 1995 года, и на сегодня Термекс почти полностью занимает нишу водонагревателей как на нашем рынке, так и сопредельных странах бывшего СССР.

Неисправность бойлера

Если магниевый анод заменяется периодически (усредненно – 1 раз в год), то электронагреватель меняется на новый только по мере поступления такой необходимости. Это значит, что, когда водонагреватель перестает работать, причиной тому может быть неисправность ТЭНа. Наиболее частые ситуации:

• Вода не нагревается при включенном индикаторе питания.
• Срабатывает автоматическое выключение бойлера при попытке начать работу.

Перед заменой нагревателя исключаются другие варианты. После снятия крышки оборудования мультимером проверяется на работоспособность термостат. Если с ним все в порядке, проверяется ТЭН. Мультимером определяется внутреннее сопротивление нагревательной спирали этого элемента. Значение не соответствует нужному – неисправный нагреватель требуется заменить. Также замена обязательна при обнаружении пробоя в изоляции.

Установить новый ТЭН несложно, если следовать инструкциям, приведенным ниже. Они универсальны, подходят для работы со многими моделями бойлеров разных производителей. Наиболее часто встречающиеся отличия рассмотрим на примере популярных модификациях оборудования.

Как поменять нагревательное устройство?

Мы отыскали ТЭН и удостоверились в том, что его следует сменить. Для начала отключаем все провода. Чтобы в дальнейшем ничего не напутать, порядок их подключения рекомендуется предварительно зафиксировать фотоаппаратом.

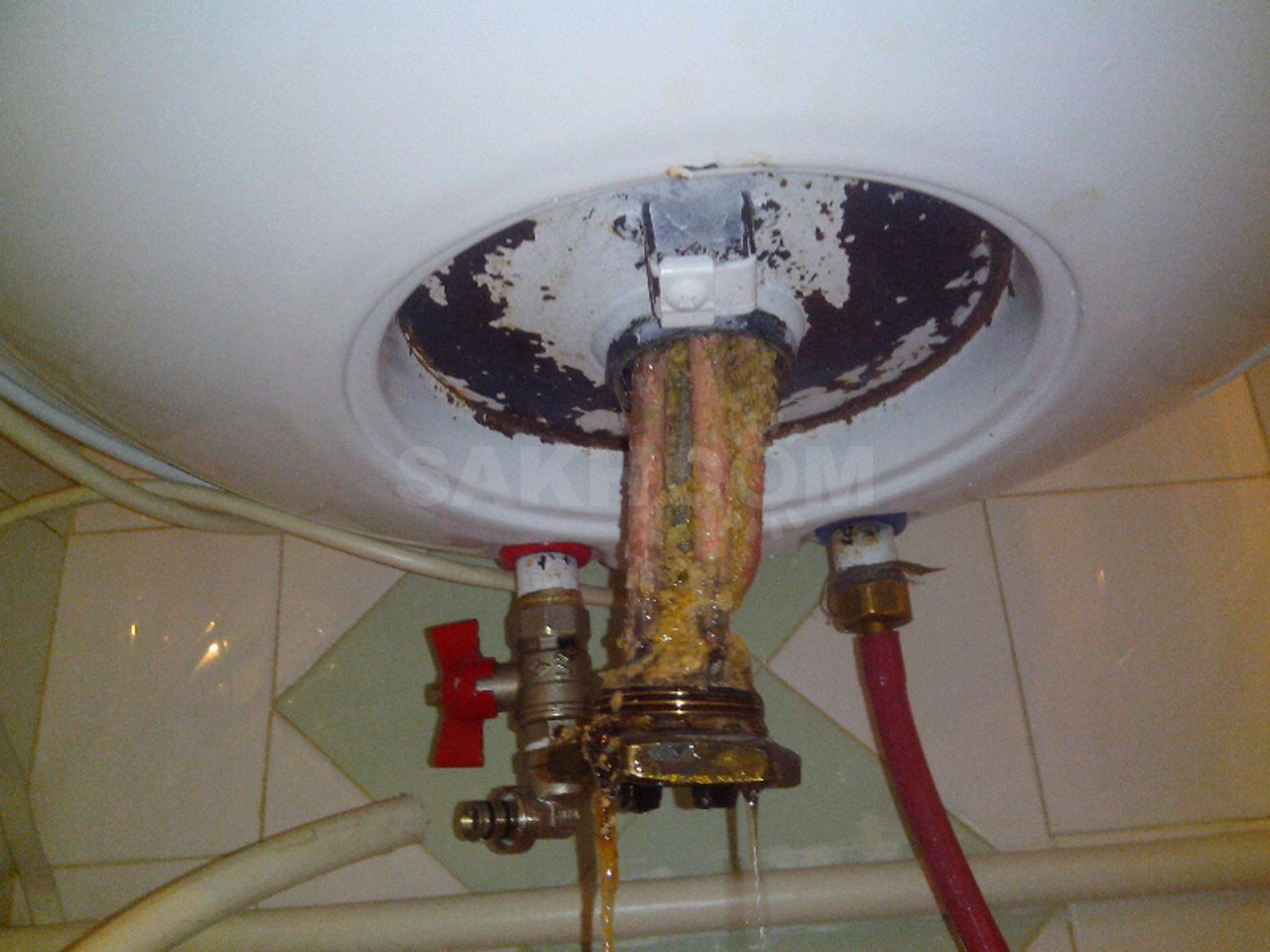

Чтобы извлечь ТЭН, необходимо открутить гайку, расположенную в средней части устройства

Теперь нужно поддеть нагреватель отверткой и осторожно доставать, покачивая в разные стороны. Теперь рекомендуется сразу удалить накипь с других элементов, окружающих водонагревательный прибор

Новый ТЭН аккуратно устанавливается на специальные крепления. Если допустить ошибку, то во время работы он будет прикасаться к баку. Остается только подсоединить провода и собрать машинку, чтобы запустить ее для проверки.

Накипь и очистка ТЭНа

Накипь образуется в первую очередь при наличии жесткой воды. Всего 1мм накипи дает 75% дополнительной теплоизоляции. Таким образом, ТЭН под столь большим слоем солей начинает элементарно перегреваться.

Первым признаком образования накипи служит отчетливый шум в виде шипения или посвистывания.

Кода шумы становятся громче, но бойлер продолжает исправно работать, не тяните с очисткой, иначе может быть поздно.

Разбираете бойлер, как будет показано ниже, и приступаете к чистке. Ее можно проделать двумя способами:

обычным ножиком или металлической щеткой

если накипь очень твердая, то при помощи лимонной кислоты или спец.средств

Отрезаете горловину пластиковой бутылки 1,5л и разводите в ней раствор:

теплая вода 60 градусов

7 чайных ложек лимонной кислоты

Замачиваете в нем на ночь тэн. После чего, утром счищаете все лишнее. Результат порой просто поражает воображение.

Модели мультиметров

Не имеет значения, какой тестер или мультиметр вы используете для диагностики ТЭНа. Существуют цифровые и стрелочные модели, и их стоимость никак не влияет на качество проверки. Главное — использовать исправное оборудование для проверки нагревательного элемента.

Также стоит обратить внимание на целостность всех проводов, идущих от щупов мультиметра к самому устройству. Если вы используете мультиметр в рабочих целях, а не для домашнего ремонта, то для проверки ТЭНа на работоспособность необходимо выбрать модель, оснащенную специальным сигнализатором

Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта.

Самым простым решением станет замена ТЭНа на иной элемент, в исправности которого вы абсолютно уверены. Для этого необходимо выключить электронагреватель и извлечь устройство для диагностики. На его место устанавливается новый ТЭН, желательно той же марки.

Если же в доме не найдется запасного ТЭНа, необходимо использовать мультиметр цифрового образца. Элемент нагрева извлекается, и мультиметр подсоединяется к выходам ТЭНа. В случае отклонения нормы или загорания индикаторной лампочки на мультиметре можно сделать вывод, что нагревательный элемент полностью исправен, а значит, причину неисправности и ненадлежащей работы водонагревателя нужно искать в других частях прибора.

Если вышеуказанные способы проверки не помогли определить исправность ТЭНа, вы можете его «прозвонить», используя мультиметр. Для этого требуется установить на «прозвон» определенное значение и затем, соединив мультиметровые щупы, его проверить. Чаще всего показания мультиметра соответствуют минимальным, и при наличии встроенного звукового сигнала тестер начнет пищать.

Далее необходимо протестировать ТЭН на работоспособность. Мультиметровые щупы крепятся на контакты элемента нагрева, и при их прикосновении на тестере появляются показания сопротивления: например, 0,37 или 0,71. Если в левой части экрана вы увидите единицу, значит, в элементе нагрева оборвалась спираль, и ТЭН нужно заменить.

Есть другой способ проверки: из водонагревателя нужно вынуть ТЭН и смочить его медные трубки водой. Один щуп подведите к трубке, а другой — к одному из выходов. Если ТЭН неисправен, устройство покажет завышенное или, напротив, минимальное значение. В случае исправности тестер показывает единицу!

Совет: если у вас возникли сомнения в том, сможете ли вы правильно извлечь неисправный ТЭН и на его место установить новый, то обратитесь к профессионалам. При проверке и во время ремонта водонагревателя во избежание возникновения опасных ситуаций обязательно соблюдайте все правила безопасности!
