Устройства для решения проблемы
В современном мире существует множество различных устройств для защиты от перенапряжения в сети, которые несложно подключить своими руками. Изделия могут эффективно справляться не только с перепадами напряжения, но и со сверхтоками, которые также губительно влияют на домашнюю проводку.
Среди наиболее полезных для применения в доме и квартире выделяют:
- Стабилизатор. Является своего рода предохранителем, который контролирует напряжение в сети и в случае его предельно допустимого отклонения, отключает электричество в доме. К примеру, на своем опыте могут сказать, что стабилизатор не раз спасал нашу бытовую технику от перепадов, вызванных сварочными работами, проходящими вблизи. Устройства имеют диапазон от 150 В и до 240 В (как пример). Как только значение выйдет из данного диапазона, аппарат выключится. В то же время, когда все стабилизируется, устройство защиты снова включится. О том, как подключить стабилизатор напряжения. мы рассказывали в соответствующей статье!
- Реле. Вы наверняка не раз сталкивались с данными устройствами, которые являются миниатюрной версией стабилизатора. Чаще всего реле напряжения используется для защиты от перенапряжения одного определенного агрегата, к примеру, компьютера. Работает по такой же схеме, как и предыдущий вариант. Может быть представлен в виде электрической вилки (к примеру, ЗУБР), удлинителя и отдельного аппарата (всем известный Барьер), которое крепится на DIN-рейку щита. О том, как выбрать реле напряжения мы рассказывали в отдельной статье.
- Устройство защитного отключения. Широко применяется для защиты сети в домашних условиях, что вызвано высоким качеством работы и небольшой стоимостью. УЗО должно работать в паре со специальным датчиком ДПН, который будет подавать сигнал на отключение, если обнаружит перенапряжение в сети. Вместо этого можно использовать альтернативный вариант для защиты дома — устройство защиты многофункциональное. О том, как работает УЗМ-51М и как его подключить, мы рассказали в отдельной статье.
- Источник бесперебойного питания. Опять-таки, на своем опыте подтвержу его эффективность. Более десяти раз ИБП спасал мой компьютер от резкого выключения при срабатывании стабилизатора. «Бесперебойник» имеет небольшую стоимость, поэтому купить такой вариант защиты от перенапряжения при наличии ПК крайне необходимо.
- УЗИП. От импульсных напряжений (возникают во время грозы и могут вывести технику из строя) можно защититься, установив в доме УЗИП. Данный аппарат является достаточно популярным на сегодняшний день и широко применяется как в быту, так и на производстве. Более подробно о том, что такое УЗИП и как он работает, мы рассказали в отдельной статье, с которой настоятельно рекомендуем ознакомиться. Следует отметить, что УЗИП могут также называть модульными ограничителями перенапряжения (ОПН).
Купив все эти устройства для защиты от перенапряжения в сети 220 и 380 Вольт можно не беспокоиться о том, что пострадает бытовая техника, электропроводка и главное – Ваша жизнь в опасной ситуации.
Видео пример срабатывания ДПН и УЗО
Способы защиты от перенапряжений в электрических сетях
Перенапряжение – это ненормальный режим работы в электрических сетях, который заключается в чрезмерном увеличении значения напряжения выше допустимых значений для участка электрической сети, который является опасным для элементов оборудования данного участка электрической сети.
Изоляция оборудования электроустановок рассчитана на нормальную работу при определенных значениях напряжения, в случае наличия перенапряжения, изоляция приходит в негодность, что приводит к повреждению оборудования и представляет опасность для обслуживающего персонала или людей, которые находятся в непосредственной близости к элементам электрических сетей.
Перенапряжения могут быть двух видов – природными (внешними) и коммутационными (внутренними). Природные перенапряжения – это явление атмосферного электричества. Коммутационные перенапряжения возникают непосредственно в электрических сетях, причинами их проявления могут быть большие перепады нагрузки на линиях электропередач, феррорезонансные явления, послеаварийные режимы работы электрических сетей.
Способы защиты от перенапряжений
В электроустановках для защиты оборудования от возможных перенапряжений применяют такое защитное оборудование, как разрядники и ограничители перенапряжения нелинейные (ОПН) .
Основным конструктивным элементом данного защитного оборудования является элемент с нелинейными характеристиками. Характерная особенность данных элементов заключается в том, что они изменяют свое сопротивление в зависимости от приложенного к ним значения напряжения. Рассмотрим вкратце принцип работы данных защитных элементов.
Разрядник или ограничитель перенапряжения присоединяется к шине рабочего напряжения и к контуру заземления электроустановки. В нормальном режиме, то есть, когда сетевое напряжение находится в пределах допустимых значений, разрядник (ОПН) имеет очень большое сопротивление, и он не проводит напряжение.
В случае возникновения перенапряжения на участке электрической сети сопротивление разрядника (ОПН) резко падает, и данный защитный элемент проводит напряжение, способствуя утечке возникшего скачка напряжения в заземляющий контур. То есть на момент перенапряжения разрядник (ОПН) осуществляет электрическое соединение провода с землей.
Разрядники и ОПН устанавливаются для защиты элементов оборудования на территории распределительных устройств электроустановок, а также в начале и в конце линий электропередач напряжением 6 и 10 кВ, которые не оборудованы грозозащитным тросом.
Для защиты от природных (внешних) перенапряжений на металлических и железобетонных конструкциях открытых распределительных устройств устанавливают стержневые молниеотводы . На высоковольтных линиях напряжением 35 кВ и выше применяют грозозащитный трос (тросовый молниеотвод), который располагается в верхней части опор линий электропередач на всей их протяженности, соединяясь с металлическими элементами линейных порталов открытых распределительных устройств подстанций. Молниеотводы притягивают атмосферные заряды на себя, тем самым предупреждая их попадания на токоведущие части электрооборудования электроустановок.
Для обеспечения надежной защиты оборудования электроустановок от возможных перенапряжений, разрядники и ограничители перенапряжений, как и все элементы оборудования, должны проходить периодические ремонты и испытания. Также необходимо в соответствии с установленной периодичностью проверять сопротивление и техническое состояние заземляющих контуров распределительных устройств.
Перенапряжения в низковольтных сетях
Явление перенапряжений также характерно и для низковольтных сетей напряжением 220/380 В. Перенапряжения в низковольтных сетях приводят к выходу из строя не только оборудования данных электрических сетей, но и электроприборов, которые включены в сеть.
Для защиты от перенапряжений в домашней электропроводке используют реле напряжения или стабилизаторы напряжения, источники бесперебойного питания, в которых предусмотрена соответствующая функция. Также существуют модульные устройства защиты от импульсных перенапряжений, предназначенные для установки в домашний распределительный щиток.
В низковольтных распределительных устройствах предприятий, электроустановок, ЛЭП для защиты от перенапряжений применяют специальные ограничители перенапряжений по принципу работы схожие с высоковольтными ОПН.
Допустимые параметры электроэнергии
Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В — именно на это номинальное значение рассчитана вся современная бытовая техника. Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%. Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207 — 253 В.
Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания. При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».
Подключаем реле контроля напряжения своими руками
Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.
С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.
Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.
Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.
См. также: Как сэкономить тэр на предприятии
Как подключить реле напряжения
Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.
Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.
ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно
2 типа реле для защиты бытовой техники и оборудования. Узип или реле.

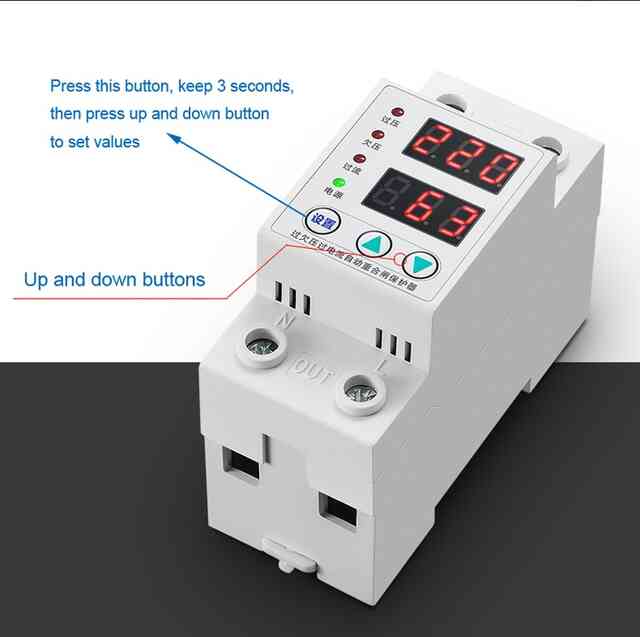

Реле контроля напряжения (РКН) – это несложное устройство, отключающее цепь когда разность потенциалов отклоняется от нормы. Реле для защиты бытовой техники и оборудования включает вновь цепь, когда разница потенциалов становится нормальной.
РКН не изменяет напряжение, не стабилизирует его, реле считывает показатели и действует, согласно сети.
Зачем нужно реле напряжения (РН) для домашней сети 220в
Реле бывают двух типов:
- Реле общего типа. Его устанавливают в щиток, РН защищает весь дом (или квартиру) от скачков. РКН обладает чувствительностью, не реагирует на скачки в пределах микровольта, выключает подачу тока тогда, когда потенциал достигает критического значения. Критическое значение зависит от конкретной модели РКН. Регулировка таких устройств производится очень легко: например, реле РН-113 можно без особых знаний настроить за 10 минут; настройка Барьер занимает еще меньше.
- РКН встроенный. Включается в розетку и напоминает удлинитель с гнездами под 220 Вольт. В него включаются отдельные электроприборы и РН способно их защищать от перенапряжения. Конструкция реле очень проста — пластина, гнущаяся при повышении напряжения нажимает на тумблер-автомат. Именно поэтому при срабатывании заметно слышен «щелчок».
1 совет как правильно выбрать РН для квартиры и частного дома
Если вы решили приобрести реле контроля, помните, что следует внимательно изучить его мощность (больше, чем сумма мощностей всех включаемых электрических приборов).
Реле — удобное устройство, но не совсем подходит в местности, где сеть нестабильна. В этом случае реле будет очень часто включаться и выключаться, мало кому понравится постоянно мерцающий свет. Реле сохранит вашу бытовую технику, но ценой комфорта.
Защита от перепадов напряжения в сети 220В
3 главных отличия реле друг от друга.
Все однофазные реле (т.е. реле, работающие в однофазной сети, стандартной двух контактной с желательным 220 В) отличаются друг от друга такими параметрами:
- максимальный коммутируемый ток нагрузки (суммарный ток). Это реле с показателями 16А, 25А, 32А, 40А, 60А, 63А. Реле с большими токами нагрузки устанавливают на производстве.
- наличие индикатора напряжения в сети;
- элементы управления (ручки, дающие возможность настраивать интервал допустимых);
Как избежать проблем с подключением, 3 ошибки подключения реле
Рассмотри три самые распространенные ошибки, которые случаются при неправильном подключении реле напряжения:
- Соединение нуля с защитным проводником, идущим после дифференциального автомата. Это чаще всего делается «по привычке», с целью произвести зануление.
- Неполнофазные подключения устройства. Тоже распространенная ошибка: фаза подключается на дифференциальный автомат, а ноль проходит мимо. Таким образом, ноль бытовой розетки подключен не к дифференциальному автомату, а к нулевой шинке.
- Ошибка в неверной располюсовке. При подключении одного полюса клеммы меняются местами, таким образом питающая фаза подключается к верхней клемме, а отходящая — к нижней, питающий ноль при это с нулевой шинки подключают к нижней клемме, а нагрузочный — к верхней.
Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Разновидности перенапряжений
Перенапряжение может длиться как короткое, так и достаточно продолжительное время. Оно может быть вызвано ударом молнии во время грозы или коммутацией, возникшей из-за неполадок подстанции. Для защиты от них в сеть 220 или 380 Вольт (бытовую или промышленную) включается УЗИП (устройство защиты от импульсных перенапряжений). Его автоматическое срабатывание помогает обезопасить линию при воздействии, например, мощного грозового разряда, от которого не сможет спасти стабилизатор напряжения.
Наглядно про УЗИП на видео:
Удар молнии приводит к появлению мощного электромагнитного импульса, под влиянием которого в расположенных рядом с местом разряда проводниках возникают электрические потенциалы, и происходит резкий скачок напряжения. Длится он всего около 0,1 с, но величина разности потенциалов при этом составляет тысячи вольт.
Понятно, что при поступлении такого напряжения в домашние и производственные сети последствия могут быть очень тяжелыми.
Стабилизаторы напряжения
Стабилизатор (нормализатор) напряжения применяется для поддержания стабильного и качественного напряжения в сети. Его назначение — поддерживать выходной сигнал на уровне 220 вольт, независимо от его уровня на входе. Стабилизатор не улучшает форму сигнала, не исправляет синусоиду, а только корректирует величину напряжения. При этом стоит заметить, что к стабилизаторам, вносящим изменение в синусоиду входного сигнала из-за своей конструкции, подключать приборы содержащие электродвигатели нельзя, так как это приводит к их перегреву.
Виды и их параметры
Стабилизаторы выпускаются с точной регулировкой, но с медленным реагированием на изменение входного сигнала (электромеханические) или с высокой скоростью реакции, но с погрешностью при подстройке уровня сигнала. Перед тем как подобрать себе вид оптимального нормализатора, необходимо померить уровень сигнала в сети. Измерения проводятся в разное время суток на протяжении недели.
Таким образом, определяется требуемый диапазон работы, а при возможности нужно исследовать, насколько быстро изменяется величина напряжения, и вид стабилизатора. Если величина изменяется медленно, оптимальным будет электромеханический тип. Если существуют резкие провалы, то ступенчатый. По принципу работы различают:
- Релейные. Основными радиоэлементами, входящими в состав такого типа устройств, являются многообмоточный трансформатор и мощные реле. При отклонениях сети от номинального напряжения происходит автоматическое переключение обмотки с использованием силового реле. Такой нормализатор характеризуется низкой ценой, но главный его недостаток в ступенчатой подстройке величины напряжения. При этом на выходе получается уже не чистая синусоида.
- Сервомоторные. Другое название — электромеханические. В работе используется автотрансформатор и двигатель, последним управляет система контроля. Обладает: низкой ценой, плавной регулировкой, компактными размерами и чистой синусоидой на выходе. К недостаткам относят шум и низкую скорость срабатывания.
- Инверторные. Действуют на основе двойного преобразования, сначала переменный ток в постоянный, а затем снова в переменный. Всё управление происходит с применением микроконтроллера. Работают в большом диапазоне входного сигнала с высокой скоростью реагирования. Обеспечивают защиту и от импульсных помех, но при этом являются самыми дорогими устройствами.
- Симисторные. Принцип работы такой же, как у релейного типа, но вместо механических узлов используются полупроводники, работающие в режиме ключа. Отличаются быстротой срабатывания и высоким коэффициентом полезного действия. При этом они совершенно бесшумные, но сложны в своих схемотехнических решениях.
- Феррорезонансные. Для бытового применения не используются, так как имеют большой вес и высокий уровень шума. Работают на эффекте феррорезонанса.
При изготовлении стабилизаторов используются различные методы достижения стабильного сигнала на выходе устройства. Любой нормализатор обязан поддерживать напряжение в допустимом диапазоне при его отклонении. Если отклонение составит большее значение, стабилизатор отключится и прервёт подачу электричества к подключённой нему нагрузке. Нормализаторы характеризуются такими параметрами:
- Максимальное входное напряжение. Это максимальный уровень сигнала, понижающийся стабилизатором до 220 вольт.
- Минимальное входное напряжение. Это минимальный уровень сигнала, повышающийся стабилизатором до 220 вольт.
- Выходное напряжение. Величина максимального выходного напряжения, подающегося со стабилизатора на нагрузку.
- Полная мощность. Пиковая мощность, которую может выдержать устройство, измеряется в ВА.
- Вид индикации. Может использоваться цифровой экран или аналоговые приборы.
- Тип. Принцип работы.
- Количество фаз. В зависимости от типа электропроводки бывают двух видов: однофазные и трёхфазные.
4 вида стабилизаторов напряжения
В отличие от реле, обесточивающего сеть до тех пор, пока напряжение не нормализуется, стабилизатор работает в другом направлении — он нормализует сеть. Они включаются в электросеть и независимо от того, какое напряжение во входящей сети, на выходе дает параметры 220 Вольт. Если перепады происходят часто, данное устройство будет отличным решением, ведь он, в отличии от реле, не выключает ток. Обладая стабилизатором, вы гарантируете себе не только сохранность бытовой техники, но и непрерывную ее работу.
- Релейный. Дешевые устройства, обладающие невысокой мощностью.
- Сервоприводный. Он называется также электромеханическим. Его мощность выше, чем у релейных, цена при этом тоже выше.
- Электронный. В их конструкцию входят полупроводниковые детали — тиристоры и симисторы. Они являются очень долговечными, мощными и точными. Они недешевы, но гарантировано защитят вашу технику от скачков и обеспечат стабильную сеть.
- Электронный двойного преобразования. Самые дорогие и самые надежные стабилизаторы. В их принципе действия заложено стабилизация и полное выравнивание разности потенциалов. Эти стабилизаторы выравнивают входящую сеть дважды. Они отлично подойдут в домах с очень нестабильной сетью, где напряжение в розетке буквально «прыгает».
Умные розетки
Они созданы вовсе не для защиты приборов от перепадов напряжения, а совсем для другого: например, чтобы приборы включались и выключались по созданному пользователем графику, чтобы он видел расход энергии, чтобы мог включать и выключать подключенную к умной розетке технику из любой точки мира: был бы wi fi. И вот как раз эта функция может спасти технику, если, к примеру, вас нет дома, а соседка пишет пост в соцсети: «У нас сейчас такой ураган поднялся!» или «Вот это гроза!» с кучей устрашающих фото – именно в это время велика вероятность, что оборвутся провода и будет скакать напряжение. Впрочем, можно следить и по погодным картам – сейчас их много. Тогда можно подстраховаться и выключить крупную технику: холодильник, посудомоечную или стиральную машину – все, что могло работать в ваше отсутствие.
Минусы
Защита аппаратуры не является задачей умных розеток, и их наличие лишь немного снижает риск повреждения бытовой техники, и то, если пользователь спохватится.
Альтернативный вариант — реле контроля напряжения в сети
Бюджетной альтернативой стабилизатору является реле контроля напряжения, которое выполняет оговоренную нами функцию отключения электропитания при выходе напряжения в сети за допустимые пределы. В зависимости от исполнения, устройство срабатывает при перенапряжении, либо контролирует и его нижний уровень.
Существуют модификации реле, которые восстанавливают питание автоматически при его возвращении к допустимым пределам, или это нужно делать вручную. Наиболее совершенные устройства предоставляют возможность установки уровней напряжения, при которых наступает отключение потребителей и времени задержки при возвращении питания. Например, холодильник нельзя включать в сеть повторно в течение пяти минут, чтобы не повредить компрессор. Именно такое значение можно задать на реле.
При этом реле не обеспечивает стабильное напряжение, не компенсирует импульсные скачки и не защищает от грозового перенапряжения. Иными словами, такой способ защиты подходит в ситуации, когда напряжение в сети нормальное, но возможны его редкие и значительные отклонения, в том числе, в результате аварии в сети электроснабжения.
Существуют варианты исполнения для защиты отдельных потребителей в виде удлинителя или моноблока с вилкой и розеткой. Эти устройства рассчитаны на ток нагрузки 6-16А. Аналогичные приборы в модульном исполнении монтируются на электрощите.
Реле модульного типа может иметь на выходе переключающую группу контактов, нормально разомкнутые контакты, а также две отдельные группы нормально разомкнутых или нормально замкнутых контактов. Это позволяет реализовать разные варианты управления питанием потребителей.
Электромонтаж реле напряжения модульного типа можно выполнить по вышеприведенной иллюстрации. В любом случае устройство подключается после входного автомата. Нулевой провод подсоединяется к клемме N, а провода фазы — к нормально разомкнутым контактам реле.
Для защиты более дорогого устройства его номинальный рабочий ток выбирается на ступень выше, чем значение, указанное на корпусе входного автомата. Например, если перед реле установлен автомат на 40А, выбирают прибор с номинальным значением 50А.
Если устройство с необходимым значением рабочего тока отсутствует, либо стоит слишком дорого, его можно заменить реле напряжения с минимальным параметром нагрузки. При этом к его выходу подключается контактор необходимой мощности или пускатель, который подает напряжение на потребители.
Электромонтаж реле напряжения в паре с контактором приведен на схеме. В данном примере собственно реле напряжения подключается также после входного автомата, счетчика и УЗО. Провод фазы с выходного контакта реле подключается к клемме управляющей обмотки контактора, а к ее второй клемме подсоединяется нулевой провод (выступающая часть корпуса). На выходные клеммы контактора (дальняя часть корпуса) сверху подаются фаза питания и ноль, а снизу подключаются провода фазы и нуля потребителей.
При наличии нормального уровня напряжения в сети реле контроля замыкает выходные контакты и подает питание на обмотку контактора. Он, в свою очередь, замыкает выходные контакты и подает питание потребителям. При отсутствии напряжения в сети или выходе его за допустимые пределы цепи последовательно разрываются и питание нагрузки отключается.
В ряде случаев удобно использовать несколько реле напряжения для разных типов потребителей. При этом для наиболее дорогих электронных потребителей, как, например, компьютеры, можно задать с помощью соответствующего реле допустимый диапазон входного питания в пределах 200-230В.
Бытовым электроприборам с электродвигателями, как, например, холодильник или стиральная машина, можно установить диапазон напряжения 185-235В. Потребители типа утюга, обогревателя или водонагревателя могут питаться напряжением 175-245В. Внутренние таймеры реле можно настроить на разное время задержки возобновления питания.
Почему происходят скачки напряжения в энергетической сети
Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.
Информация: Речь идет об исправной линии электропередач.
Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.
Однако на практике, параметров стабилизирующих схем часто недостаточно.
Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.
Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.
Информация: Существует еще одно отклонение от параметров, изменение частоты переменного тока (штатно должно быть 50 Гц). Но это явление встречается реже.
