Требования к заземляющим проводникам

Виды материала (профили)

Согласно требованиям ПУЭ, содержащим указания на то, каким должно быть сопротивление растекания тока в грунте, в большинстве случаев этот показатель устанавливается на уровне не более 4 Ом. Для получения этого значения обычно приходится приложить немало усилий, направленных на то, чтобы придерживаться заданных теми же требованиями технологий.

В первую очередь, это касается используемых при сборке заземляющего контура материалов, подбираемых, исходя из следующих условий:

• При выборе штырей предпочтение должно отдаваться заготовкам из черного металла;
• Наиболее часто применяется пруток типоразмером 16-20 мм или уголок с параметрами 50х50х5 мм и толщиной металла около 5 мм;
• Применять в качестве элементов контура арматуру не допускается, поскольку она обладает каленой поверхностью, влияющей на нормальное стекание тока;
• Для этих целей подходит именно чистый пруток, а не его арматурный заменитель.

Обратите внимание! Для районов с засушливым летом лучше всего подходят трубные толстостенные металлические заготовки, нижний конец которых сплющивается на конус, а затем в этой части трубы просверливаются несколько отверстий. Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично

В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов

Согласно положениям ПУЭ, перед их размещением в грунте сначала бурятся лунки нужной длины, поскольку забить их вручную достаточно проблематично. В случае особо засушливого лета и резком ухудшении параметров заземлителя в полые части труб заливается концентрированный соляной раствор, что позволяет получить такое сопротивление, какое должно быть в соответствии с требованиями ПУЭ. Длина трубных заготовок выбирается в пределах 2,5-3 метра, что вполне хватает для большинства российских регионов.

К этому виду профильных заготовок предъявляются особые требования, касающиеся порядка их размещения в почве и состоящие в следующем:

• Во-первых, трубные элементы защитного контура должны размещаться на глубине, превышающей уровень промерзания грунта не менее чем на 80-100 см;
• Во-вторых, в особо засушливых местностях примерно треть длины заземлителя должна достигать влажных слоёв почвы;
• В-третьих, при выполнении второго условия следует ориентироваться на особенности расположения в данном регионе так называемых «грунтовых вод». В случае если они находятся на значительной глубине, по правилу, сформулированному в положениях ПУЭ, необходимо будет подготовить более длинные трубные отрезки.

С видом и профилем используемых при обустройстве заземлителя штыревых заготовок можно ознакомиться на размещённом ниже рисунке.

Допустимые профили штырей

На практике в большинстве регионов России обычно применяются стальной уголок и полоса из того же металла. Для того чтобы получить более точные параметры используемых элементов заземления, потребуются данные геологических обследований. При наличии этой информации можно будет привлечь к обсчёту параметров заземлителя специалистов.

Из чего делается металлосвязь

Соединяющие штыри элементы (металлосвязь) обычно изготавливается из следующих электротехнических материалов:

• Типовая медная шина, имеющая сечение на менее 10 мм2;
• Алюминиевая полоса с поперечным сечением порядка 16 мм2;
• Стальная полоска 100 мм2 (типоразмер – 25х5 мм).

Классическая металлосвязь делается обычно в виде нарезанных по размеру стальных полос, крепящихся на сварку к уголкам или оголовкам прутка.

Важно! От качества сварочного сочленения зависит, сможет ли данное заземляющее устройство или контур пройти проверочные испытания на соответствие переходного сопротивления нормируемому значению (4 Ома)

При применении более дорогих алюминиевых (медных) полосок к ним на сварку крепится болт подходящего типоразмера, на котором впоследствии фиксируются подводящие шины

Главное, на что нужно обращать внимание при обустройстве любых соединений, – это надёжность получаемого в результате контакта

Для этого перед оформлением болтового сочленения необходимо тщательно зачистить обе соединяемые детали до появления блеска чистого металла. Дополнительно эти места желательно обработать шкуркой, а после закручивания болта хорошо его поджать, что обеспечит более надёжный контакт.

Самозажимные соединения

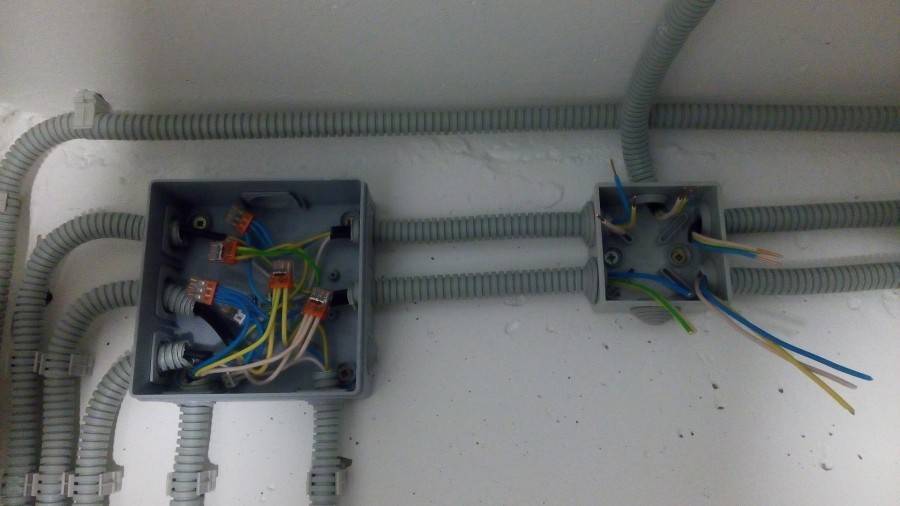

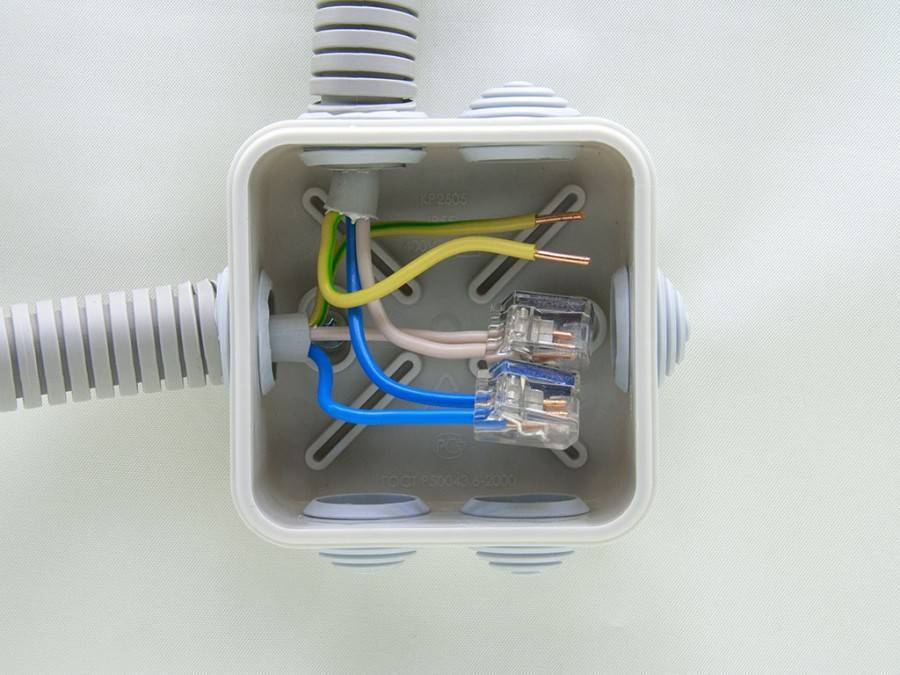

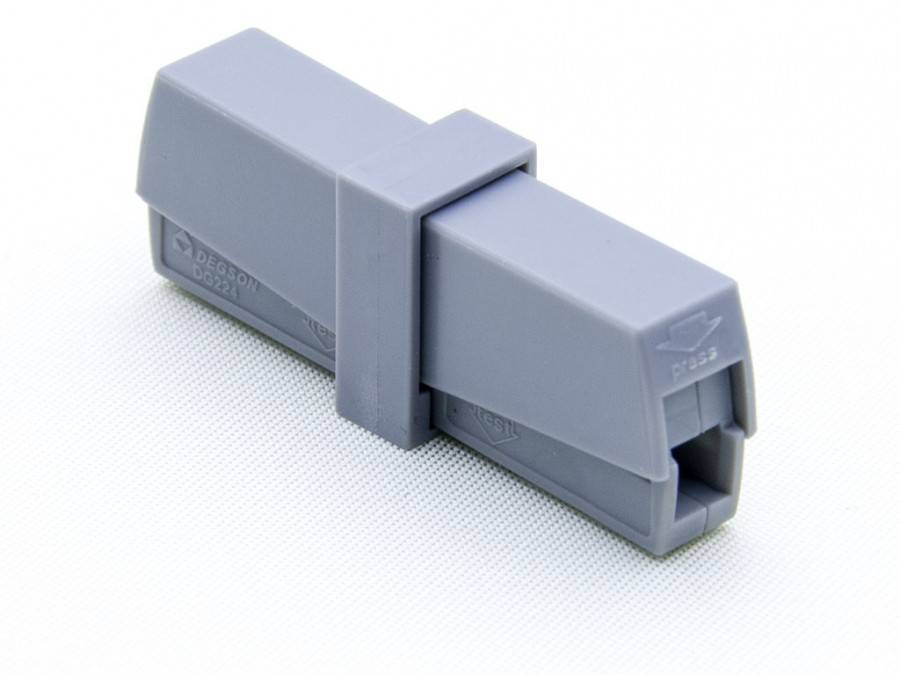

Такой способ является наиболее востребованным и современным. Самозажимные устройства просты в пользовании.

Действия будут следующими:

• очистите с каждого кабеля по 10 мм изоляционного материала;
• приподнимите рычажок самозажимного устройства;
• поместите проводник в клипсу;
• опустите рычажок клипсы.

Зажимы, в которых отсутствуют рычажки, необходимо просто защелкнуть.

Осуществить соединение проводов своими руками под силу даже человеку, не имеющему никакого опыта работы с электропроводами.

Изучив все возможные методы, можно выбрать тот, который кажется вам наиболее понятным и легким. А изучив подробную инструкцию к каждому из способов присоединения кабелей, благоприятный исход работ может быть гарантирован.

Виды систем искусственного заземления

В классификации систем заземления есть естественные и искусственные типы заземления.

Системы заземления искусственного типа:

• TN-S;
• TN-C;
• TNC-S;
• TT;
• IT.

Виды заземления — расшифровка названия:

• T — заземление;
• N — подсоединение проводника к нейтрали;
• I -изолирование;
• C — объединение опций функционального и нулевого провода защитного типа;
• S — раздельное использование проводов.

Многих людей интересует вопрос о том, что называют рабочим заземлением. По-другому его называют функциональным. Ответ на данный вопрос даёт пункт 1.7.30 ПУЭ. Это заземлерие точек токоведущих частей электрической установки. Применяется для обеспечения функционирования электрических приборов или установок, а не в защитных целях.

Также многих волнует вопрос о том, а что такое защитное заземление. Это процесс заземления устройств с целью обеспечения электробезопасности.

Watch this video on YouTube

ЗАЗЕМЛЯЮЩИЕ УСТРОЙСТВА. СИСТЕМЫ УРАВНИВАНИЯ ПОТЕНЦИАЛОВ. ЗАЗЕМЛИТЕЛИ. ЗАЗЕМЛЯЮЩИЕ ПРОВОДНИКИ

Издание официальное

Москва Стамдартимформ 2020

Предисловие

• 1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Научно-производственная фирма. Электротехника: наука и практика» (ООО «НПФ ЭЛНАП»)

• 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 336 «Заземлители и заземляющие устройства различного назначения»

• 3 УТВЕРЖДЕН И ВВЕДЕН 8 ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2020 г. N9 254-ст

• 4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Стацдартинформ. оформление. 2020

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и рас* пространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Сокращения

5 Классификация и типы заземляющих устройств, заземлителей и заземляющих проводников

6 Общие технические требования

7 Общие требования к заземляющим устройствам, заземлителям и заземляющим проводникам

электроустановок

7.1 Характеристики

7.2 Назначение

7.3 Требования к конструкции

7.4 Требования к заземляющим устройствам, заземлителям и заземляющим проводникам

электроустановок электрических станций и подстанций напряжением выше 1 кВ

7.5 Требования к заземляющим устройствам, заземлителям и заземляющим проводникам

воздушных линий электропередачи напряжением выше 1 кВ

7.6 Требования к заземляющим устройствам электроустановок напряжением до 1 кВ

7.7 Требования к заземляющим устройствам молниезащиты

7.8 Требования к заземляющим устройствам взрыво* и пожароопасных объектов

7.9 Требования к заземляющим устройствам, заземлителям и заземляющим проводникам

в высоковольтных испытательных лабораториях

7.10 Требования к заземляющим устройствам электрохимической защиты

7.11 Требования к комплектности поставки

8 Требование к проверке состояния заземляющих устройств

9 Указания по монтажу и эксплуатации

Приложение А (рекомендуемое) Паспорт заземляющего устройства

Приложение Б (справочное) Методы расчета параметров заземляющих устройств

Приложение В (справочное) Наибольшие допустимые значения сопротивлений заземляющих устройств

Библиография

ж W

ж

Заземление и зануление

Для защиты человека от удара током в особо опасных условиях эксплуатации нередко используется принцип одновременного заземления и зануления электроустановок. Всем, кто не знаком со вторым понятием, следует знать, что зануление электроустановок – это умышленное соединение их корпусов с нейтралью подводящей силовой линии. Понять принцип его действия поможет ознакомление с тем, как реализуется это способ защиты на практике.

Суть зануления состоит в превращении случайного попадания сетевого напряжения на корпус установки (из-за повреждения изоляции, например) в однофазное короткое замыкание. Отсюда следует, что и рассматриваемое нами заземление и зануление, как системы, выполняют функцию защиты от поражения электрическим током. Но делают они это каждая по-своему (смотрите фото ниже).

Схема заземления и зануления

В одном случае (при заземлении) для получения цепочки стекания тока пробоя применяется отдельное заземляющее устройство, снижающее потенциал на корпусе прибора до безопасного уровня. Для «срабатывания» системы зануления тот же корпус электрически соединяется с нейтралью питающей сети.

Токопроводящие части электроустановок подлежат заземлению или занулению во всех случаях, когда защищаемое оборудование работает в помещениях повышенной опасности (с большой запыленностью и высоким уровнем влажности)

Специалистам, занимающимся вопросами его защиты важно четко представлять себе отличие этих двух понятий. Кроме того им потребуется хорошо разбираться в том как правильно сделать контур заземления для данного образца оборудования

От чего зависит сопротивление контура

Клемма заземления может показывать разные значения сопротивления заземления – общее значение складывается из набора параметров, включая сопротивление на отдельных проводках, общей шине, контуре грунта. Значение данных параметров снижается, если металлические детали имеют низкое сопротивление с высокой проводимостью. Важный параметр – сопротивление почв, по которым растекаются токи (чем оно ниже, тем лучше). Нормы по предельно допустимым значениям:

• для зданий с сетями на 220, 380В – 30 Ом;
• для генераторов, подстанций трансформаторов – 4 Ом.

Таблица сопротивлений по типам грунта.

Почвы Ом/м2 Гранитный камень 2000 Известняк 5050 Базальт 2000 Однородный гравий 800 Гравий с глиной 300 Песчаники 1000 Песчаник влажный прессованный 800 Чернозем 200

Степень проводимости грунта резко увеличивается при повышенной влажности почвы. Учитывать это при обустройстве системы заземления нужно обязательно. Другие параметры – глубина залегания контура, материалы изготовления рабочих частей, габариты, число электродов. Элементы заземляющей системы помещаются в главную шину. Безаварийность работы установок во многом зависит от выбранного материала, соблюдения правил монтажа.

Что такое нейтраль?

Нейтраль — это нулевой защитный проводник, который соединяет между собой нейтрали электроустановок в трехфазных сетях электрического тока. Сфера использования — зануление электроустановок.

Понижающая подстанция, где находится трансформаторная установка, оснащена своим контуром заземления. Этот контур состоит из стальной шины и прутов, закопанных специальным образом в землю. К источникам потребления в электрощиток от подстанции проложен кабель, имеющий 4 жилы. Когда потребителю электроэнергии нужно питание от цепи трехфазного типа, то все 4 жилы должны быть подключены. Когда к жилам подключается разная нагрузка, в системе происходит смещение нейтрали, чтобы предотвратить это смещение, используется нулевой проводник. Он помогает симметрично распределить нагрузку на все фазы.

Подключение

Рассмотрим правила установки заземления в помещениях. Для квартирного варианта необходимо понять, где в щитке размещен провод заземления. Для частного дома сначала придется сделать еще контур заземления.

Почти все нынешние розетки и люстры оснащены специальной клеммой заземления, куда защитный кабель подсоединяется. Как обсуждалось ранее, в многоквартирных домах подключаться следует к системе заземления TN-C, где уже существуют трубопроводы с четырехжильными проводниками. Ко всем стоякам подводится «фаза», «нуль» и «земля». В новостройках уже используется система TN-S с пятижильным проводником: 3 фазы, защитный нуль PE и рабочий нуль N.

Подключение в сети TN- S

Перечень действий при заземлении в сети TN- S:

1. фазный кабель соединяется с «фазой»;
2. провод нуля с помощью зажима подсоединяется с нулевой шиной;

1. заземляющий РЕ провод подсоединяется к корпусу электрощита.

Дополнительная информация. Нельзя «сажать» все заземляющие провода на один зажим. Рекомендовано применять для этих целей шину.

Нагрузку на электропроводку желательно разделить следующим образом: приборы освещения, крупная бытовая техника, электропитающая аппаратура – все заземляется отдельно.

Используемую варочную панель следует подключить трехфазно, составные части ванной комнаты из металла (ванная, трубы, экран пола с подогревом и заземляющий проводник розетки) – подсоединить к шине ДСУП в ванной.

Розетки запитываются схемой с тремя проводами. Все проводники РЕ, имеющие механическую защиту, должны быть сечением 2,5 мм2, без наличия таковой – 4 мм2.

Заземление в сети TN-C осуществляется несколькими способами:

1. На первых этажах многоквартирного дома возможно соорудить свой контур путем вбивания и сваривания металлических прутьев;
2. На этажах повыше нужно тянуть «землю» от подвала к электрощиту в квартире. Для этого выбирается гибкий заземляющий провод;
3. Обустройство «земли» в квартирах, используя металлические сетчатые лотки, но сперва необходим расчет сопротивления.

Подключение в сети TN- С

Важно! Бывает, что электрослесари для защитных систем применяют группирование с газопроводом, трубами, батареями в квартире. Такая схема опасна для жизни, так как при возможной токовой утечке под напряжение могут попасть и ваши апартаменты, и соседей по дому

Молниезащита

Опасность грозовых токов в значительной степени зависит от зоны прямого попадания молнии. При попадании молнии непосредственно в здание (например, в часть линии при наружной прокладке электрокабеля или в кровлю) системы молниезащиты и заземления должны отводить энергию молнии к потенциалу земли. Расчетное значение угрозы – 200 кА.

При попадании молнии в заземленное здание из-за полного сопротивления заземляющего устройства потенциал всей системы может значительно увеличиться, что приводит к разделению токов молнии через саму систему заземления и через сети информационных проводов и силовых электрокабелей к соседним сооружениям, имеющим собственную систему заземления (соседние здания, трансформаторы и т.д.).

При попадании молнии в низковольтную воздушную линию или линию передачи данных значение угрозы составляет до 100 кА. В этом случае разряд может спровоцировать возникновение частичных токов молний в близлежащих зданиях. Особую опасность попадание молнии в электрические провода представляет для электроустановок, находящихся в конце воздушных линий низкого напряжения.

В случае близкого, но непрямого удара молнии значение угрозы составляет всего несколько кА, но при этом возникают высокие магнитные поля, которые приводят к скачкам напряжения в системах проводников. За счет индуктивной или гальванической связи подобные повреждения могут возникать в радиусе до двух километров от точки удара молнии.

Система заземления TN-C

Это одна из самых первых схем заземления, наиболее экономичная и простая. Заземляющий и нулевой провода объединены в один на всем протяжении цепи. Это как раз тот случай, когда происходит зануление нетоковедущих частей приборов. Самый главный недостаток такой системы — при обрыве ноля возникает опасность возникновения фазового напряжения прямо на корпусе прибора. Проще говоря, если при таком обрыве произойдет прикосновение не изолированного фазового провода к корпусу, то нолем станет тот, кто первый прикоснется к прибору. Соответственно, через него пойдет ток.

Система заземления TN-C: 1 — заземление нейтрали; 2 — токопроводящие части

Предъявляемые требования

Требования к заземляющему проводу предъявляются в соответствии с местными условиями, в которых эксплуатируются электроустановки. Также они могут отличаться в соответствии с поставленными задачами или режимом работы. Все требования можно разделить по таким параметрам проводов заземления:

• Одножильный или многожильный – применяются в зависимости от конкретного оборудования. Так многожильные провода должны устанавливаться в тех местах, где требуется определенный уровень гибкости и заземление должно легко перемещаться (дверцы ячеек, испытательное оборудование и т.д.). Одножильные провода обеспечивают жесткую фиксацию и крепятся к корпусам стационарного оборудования.
• Наличие или отсутствие изоляции – изоляционный слой требуется при открытой прокладке или по корпусам оборудования.
• Отдельно проложенный или находящийся в составе цельного кабеля – при объединенной конструкции в однофазных системах должен выполняться трехжильным кабелем, а в трехфазных пятижильным. Если система уже смонтирована, то должен выполняется отдельным заземляющим проводником.
• Материал токопроводящего элемента (медь, алюминий, сталь) – определяет удельное сопротивление самого проводника и его химическую устойчивость к различным воздействиям окружающей среды. Медные жилы являются наиболее устойчивыми к коррозии и обладают наименьшим удельным сопротивлением, за ними идут алюминиевые и стальные.

Важнейшим требованием к заземляющему контуру и подключаемым к нему проводнику является общее омическое сопротивление. Которое определяется и сечением провода заземления, и переходным сопротивлением между ножами контура и грунтом, и местами болтовых (клеммных) или сварных соединений в общей цепи. Общая величина сопротивления контура определяется п.1.7.101 – 1.7.103 ПУЭ в зависимости от линейного или фазного напряжения электроустановки и ее типа, данные параметры приведены в таблице ниже:

Таблица: величина сопротивления заземления

Тип заземляемой электроустановки	Величина линейного напряжения Uл, В	Величина фазного напряжения Uф, В	Сопротивление заземлителя R, Ом не более
Места присоединения нейтралей генераторов, трансформаторов и других источников тока	660	380	2
380	220	4
220	127	8
Точки подключения, расположенные вблизи мест присоединения присоединения нейтралей генераторов, трансформаторов и других источников тока	660	380	15
380	220	30
220	127	60
Места повторных заземления ВЛ и питающих линий	660	380	15
380	220	30
220	127	60

Помимо медных проводов в соответствии с п.1.7.121 ПУЭ для заземления допускается использовать металлическую бронированную оболочку, применяемую для защиты от механических повреждений при прокладке кабеля, короба и лотки, если их размещение исключает возможность их повреждения, рельсы и балки в конструкции зданий и сооружений.

Но, согласно требований п.1.7.123 ПУЭ в качестве заземляющих проводников запрещено использовать металлические части газопроводов или труб водоснабжения, нагруженную арматуру железобетонных конструкций.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

• за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
• соединяют проводники;
• берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
• если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка для нарезки и корректировки труб;
• дрель или перфоратор;
• лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Системы заземления

Системы заземления различаются по способу заземления нулевого рабочего «N» проводника на вторичной обмотке силового трансформатора и потребителей электрической энергии
(двигатель, телевизор, холодильник, компьютер и т.д.), питающихся от этого трансформатора.

Рассмотрим на примере трансформаторной подстанции.
Вторичная обмотка силового трансформатора подстанции имеет три катушки соединенные «звездой», где начала катушек соединяются в общую точку, называемую
нейтралью «N», которая непосредственно соединена с заземляющим устройством.

Свободные концы катушек подключаются к проводам трехфазной сети, уходящей к потребителям трехфазной или однофазной электрической энергии.
Такое соединение нейтрали называется глухозаземленной и используется в системах заземления типа TN.

1. Совместно с одной из трех фаз образует напряжения 220 Вольт.

2. Выполняет защитную функцию, так как имеет прямой контакт с землей.

На данный момент существует 3 типа систем заземления:

1. TN – система, в которой нейтраль трансформатора заземлена, а открытые проводящие части присоединены к нейтрали;

2. TT — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены при помощи заземляемого
устройства, электрически независимого от заземленной нейтрали трансформатора;

3. IT — система, в которой нейтраль трансформатора изолирована от земли или заземлена через устройства,
имеющие большое сопротивление, а открытые проводящие части заземлены.

Все три системы заземления разработаны для защиты людей и электрооборудования от действия электрического тока. Данные системы заземления считаются равноценными для защиты людей, но они не равноценны по способу обеспечения надежности (безотказности,
ремонтопригодности) электроснабжения потребителей электрической энергией.

Обозначаются системы заземления двумя буквами.
Первая буква определяет связь нейтрали трансформатора с землей:

T – нейтраль заземлена;

I – нейтраль изолирована от земли.

Вторая буква определяет связь открытых проводящий частей с землей:

T – открытые проводящие части непосредственно заземлены;

N – открытые проводящие части присоединены к глухозаземленной нейтрали трансформатора.

Теперь рассмотрим все системы по порядку.

Как работает заземление

Для начала разберемся, почему на корпусе стиральной машинки или другого электрооборудования появилось опасное напряжение. Всё достаточно просто – изоляция проводников по какой-то причине испортилась или повредилась и поврежденный участок касается металлического корпуса какой-то из деталей оборудования.

Если заземление или зануление электрооборудования отсутствует, то при касании человеком поврежденного прибора может возникнуть напряжение прикосновения (разность потенциалов на поверхности между точками касания). При нахождении рядом с поврежденным оборудованием может возникнуть шаговое напряжение (разность потенциалов между ступнями, соприкасающимися с землей). Напряжение прикосновения и шаговое напряжение могут иметь опасное для человека значение. Чтобы уменьшить их значение до безопасной величины, применяется защитное заземление.

Для человека опасны даже такие маленькие значения как 50 мА – такой ток может привести к фибрилляции желудочков сердца и смерти.

Так вот принцип работы заземления заключается в следующем: к заземлителю подключаются корпуса всех электроприборов, дополнительно устанавливается УЗО. В случае возникновения опасного напряжения на корпусе заземление всегда притягивает опасный потенциал к безопасному потенциалу земли и напряжение «стекает» на заземление.
