Как сделать заземление газового котла в частном доме

Как правильно выбрать заземлитель?

В качестве искусственного заземлителя выбирают стальные трубы, уголки, полосы, которые забиваются в грунт. К заземлителю, элементу контура предъявляются требования:

  • проведение специальной антикоррозийной обработки (омеднение или оцинковка);
  • наличие не менее двух контактов с отдельными частями поверхности котла при использовании естественного заземления.

В зависимости от уровня сопротивления контура (оптимально 30 Ом для напряжения 220/380 вольт), выбираются материалы контура, шины, количество электродов. Электроды контура изготавливаются из труб диаметром 2 дюйма или уголкового стального материала сечением до 50-ти квадратных миллиметров и длиной от двух метров. Шина выбивается в виде стальной или медной полосы.

Требования к качеству заземления

При проведении монтажа заземления необходимо обратить внимание на тип материала и площадь поперечного сечения проводов, которыми соединяется контур с нулевой фазой электрощитка. При использовании провода медного рекомендованное сечение более 10-ти, алюминиевого – не менее 16-ти, стального – более 75-ти миллиметров квадратных. Стальные трубы и уголки (электроды) соединяются с шиной с использованием точечной сварки

Стальные трубы и уголки (электроды) соединяются с шиной с использованием точечной сварки.

Сопротивление контура заземления

Имеет значение и вид грунта. В илистую почву можно устанавливать контур, если сопротивление его не превышает 10 Ом (при стандартном напряжении 220 вольт или трехфазного величиной 380 вольт). В песчаный грунт можно монтировать контур заземления при величине сопротивления до 50-ти Ом (для приборов, работающих от 220 или 380 вольт). При соблюдении таких требований претензий со стороны газовой службы не будет.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Зачем нужны заземлители газовой системы

По типу установки газовые отопительные устройства дома могут быть напольными и настенными. Если выбран настенный вариант, можно отапливать лишь дома малой площади. Такое оборудование компактное и включает проточную систему нагрева воды или камеру сгорания.

Газовые агрегаты напольного типа монтируют внутри особых помещений дома (котельных), предназначенных специально для этой цели, их площадь — не менее девяти метров квадратных. Газовый котел закрепляют недалеко от стены на полу. Как и у электрокотлов, в газовых устройствах основные материалы для изготовления — сталь, чугун. Любой котел должен иметь свою систему заземления, которая будет служить и как громоотвод.

Зачем нужно делать заземлитель для такого оборудования? Поскольку котлы выполнены из металла, на их поверхности присутствует статическое электричество. Когда громоотвод отсутствует, электронная система управления устройством (плата) может испортиться. Есть и другие причины необходимости громоотвода и заземлителей:

  1. Риск поражения человека. Дотронувшись до оборудования, жильцы дома могут ощутить боль, а порой испытать более неприятное поражение током (например, дети).
  2. Опасность взрыва дома. Если заземлители и громоотводы отсутствуют или смонтированы неправильно, статическое электричество может вызвать возгорание, пожар, взрыв.

Смонтированная схема должна соответствовать нормам технического регламента, иначе котел прослужит недолго, быстро испортится, а последствия могут быть тяжелыми.

Основные правила

Заземлять трубопровод необходимо в обязательном порядке – данное требование прописано в ПУЭ. Хотя на первый взгляд трубопровод и электроустановки имеют мало общего, однако будучи металлической конструкцией, он может пропускать ток и представлять опасность.

Использование заземления дает возможность существенно увеличить уровень безопасности во время прокладки или ремонта. При эксплуатации трубной системы передаваемому веществу свойственно генерировать статическое электричество. Кроме того, никто не исключает вероятность прямого попадания молниевого разряда в трубу.

Согласно действующим правилам, заземлению подлежат не только внешние трубопроводы, но и внутренние. К последним относятся коммуникационные и технологические.

ПУЭ регламентирует главные особенности обустройства заземления трубопроводов:

  • трубчатая система должна являть собой непрерывную сеть, которая соединяется в единый контур;
  • трубопровод должен подключаться к заземлению минимум в 2-х точках. Их количество напрямую зависит от протяженности магистрали, технических особенностей и так далее.

Что касается первого правила, это еще не повод полагать, что трубопроводная система всегда должна иметь непрерывную структуру. В данном случае нужно помнить о том, что следует соединить отдельные трубопроводы или участки в одну сеть. Для выполнения этой задачи потребуется межфланцевая перемычка.

Межфланцевой перемычкой является провод, изготовленный из меди, имеющий маркировку ПуГВ или ПВЗ.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.
  2. Параметры сопротивления.
  3. Рекомендуемые материалы для изготовления заземляющего контура.
  4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

  • По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
  • По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

  • Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
  • Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Представители газового хозяйства, зачастую опираются на пункт ПУЭ 1.7.59, согласно которому, минимальные требования выше, чем в 1.7.103. В обычном грунте, сопротивление не должно быть выше 10 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

  1. Тип грунта.
  2. Выбранный материал электродов и толщина провода.
  3. Тип используемого заземления.

Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

В модульной газовой котельной, предусмотрена специальная металлическая лента или шина, на которую выведена «земля» со всех металлических конструкций и электроузлов. Для подключения, требуется установить металлические электроды в грунт и соединить проводом контур и выходящую клемму.

Источники

  • https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
  • http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
  • http://elone.ru/customer/docs/protocoly
  • http://sovet-ingenera.com/elektrika/zemlya/kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html
  • http://avtonomnoeteplo.ru/otopitelnye_kotly/379-kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html

Зачем нужно заземлять газовый котел?

Обязательный элемент устройства любого газового котла – металлический кожух, на поверхности которого образуются статические заряды при подключении прибора к сети.

И если не позаботиться о «путях отхода» для электричества, в один неблагоприятный момент может выйти из строя вся электронная составляющая прибора или ее отдельные элементы. Например, плата или система управления.

Чтобы этого не произошло, котел «подстраховывают» заземлением – проводником, который соединяет электроприбор с заземлителем, а последний – непосредственно с грунтом. У земли есть свойство «поглощать» электрический ток, поэтому ее среда и будет являться гарантией безопасности от выхода из строя оборудования при перепадах напряжения или замыканиях в сети.

Какой бы вид котла вы не выбрали – газовый, твердотопливный, электрический – правильный монтаж оборудования невозможен без обустройства заземляющего контура

Заземление необходимо, чтобы:

  • Уменьшить взрывоопасность прибора – статическое электричество нередко становится причиной самовозгорания устройств, работающих от газа, да еще и под давлением.
  • Исключить вероятность травматизма – металлический корпус иногда «пробивает», и при прикосновении человек может ощутить поражение током от легкого покалывания до мощного заряда с последующим летальным исходом.
  • Предупредить поломку автоматики – платы газовых котлов чувствительны к перепадам напряжения, а их замена обойдется минимум в треть стоимости самого оборудования.

Кроме того, к работающему без заземления котлу будет масса вопросов от инспекторов газовой службы, которые могут вылиться в ощутимые штрафы и принудительное отключение прибора. Поэтому оборудовать заземлительный контур стоит в любом случае, ведь речь идет не только об экономических нюансах, а и вашей безопасности.

Галерея изображений

Фото из

Заземление в обязательном порядке выполняют для всех видов энергозависимых газовых котлов – напольных и настенный моделей, в конструкции которых есть питающиеся электричеством устройства

Не допускается заземлять газовое оборудование на трубы контуров отопления и водоснабжения. Систему заземления нужно вывести за пределы дома

В случае пробоя электрозаряда на корпус, возникающего в случае нарушения изоляции провода, заземление обеспечивает отвод тока по наиболее простому пути, защищая оборудование и владельцев дома от ударов

Система заземления, предназначенная для обустройства газового котла, снимает статику, предотвращая сбой показаний датчиков и нарушения в работе электронной платы

Возникающее в ходе работы газового котла статическое поле может повлиять на работу электромагнитного клапана, в результате чего оборудование не будет зажигаться, а в горелку не сможет поступать газ

Заземляющий провод от газового котла выводится наружу и подключается к системе заземления, погруженной в грунт. Заряд, пробитый на корпус, должен выводиться в заземляющий контур

Несмотря на то что допуск регламента ПУЭ по сопротивлению до котла составляет 30 Ом, газовщики рекомендуют придерживаться значений в 10 Ом, т.к. грунт в верхних слоях у нас в основном глинистый (супеси, суглинки)

Внутренний контур заземления может соединяться с наружной частью через шину, установленную в отдельном боксе или через общедомовую шину заземления, расположенную в общем щитке

Напольная модель газового котла

Вывод заземления за пределы дома

Назначение системы заземления для газового котла

Защита датчиков и электронной платы

Электромагнитный клапан газового котла

Вывод системы заземления в грунт

Измерение сопротивления заземления для котла

Подключение заземления в отдельном боксе

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Инструкция по устройству контура

  1. Устройство АС контура заземления нужно устанавливать на расстоянии около 50 метров от места ввода электрических сетей в дом. Это расстояние является оптимальным для установления как вертикальных, так и горизонтальных электродов, но желательно их поверхность не должна быть окрашена;Профиль сечения заземлителей подбирается согласно материалу, мы подготовили специальную таблицу, по которой подбираются размеры электродов;Таблица по которой подбираются размеры электродовКонтур защитного заземления составляем из стального уголка и стальной ленты, их соединения проводится дуговой сваркой, после окончания работ обязательно испытание на прочность соединений;

Монтаж замкнутого контура производится следующим образом: выкапывается траншея выбранной глубины, оптимальное значение 70 сантиметров, но если у Вас наполнена квартира различного рода силовыми установками, то можно создать ров и до метра вниз. Форма траншеи представляет собой равнобедренный треугольник с максимальной шириной метр и глубиной о07-1 м, предварительно обязательно его нужно замерить.

Контур треугольник

К вершинам треугольника забивается кувалдой уголок, который будет отвечать за первоначальное сопротивление контура заземления частного дома.

Оптимальная длина трубы для обычного здания – 2-3 метра. Если арматура плохо входит в землю – воспользуйтесь специальным буром, а не молотом. После этого по траншее начинаем устанавливать наши заземлители.

Советы от электрика:

  1. Перед тем, как сделать защитный контур заземления своими руками, нужно заострить концы труб, так они будут легче устанавливаться и не понадобится повторного силового воздействия;Уголки нужно забивать не полностью, а оставлять около 30 сантиметров над поверхностью земли. Это поможет соединять их.Схема забивания уголковПосле свариваем части системы в одно целое, и соединяем с вводом напряжения дом или электрощитовой;Места сварки и сгибов обязательно обрабатываются обезжиривателями и специальными растворами против коррозии.Есть еще один способ соединения ленты и электродов – вывести из земли дополнительный замкнутый провод, к которому при помощи болтов среднего размера подключить проводники, по которым и будем прокладывать шины. Сечение медного кабеля для этого способа должно быть не меньше 10 мм, алюминиевого – 16 мм, стального 75 мм.

После того, как все электроды замкнуты, нужно проложить стальную полосу до 4 мм толщиной, начинаем от подстанции и движемся по периметру.

Понадобится чертеж-схема участка, т. к.

монтаж контура заземления частного дома или здания запрещен СНИП над газовыми или водопроводными трубами. Её можно составить схематически либо использовать ПО (к примеру, программа АвтоКад), этот документ понадобится, когда будет составляться протокол проверки согласно ГОСТ. Кроме того, нужно учитывать еще и разрешение от энергоснабжающей компании.

Видео: как сделать контур заземления в доме

Контуры заземления, могут сооружаться, только если есть акт на скрытые работы.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Как сделать модульно штыревое заземление

Каким образом производится весь монтаж? Во-первых, необходимо выкопать небольшой приямок глубиной 0,5м.

Далее накручиваете стартовый наконечник на первый стержень.

После чего, руками пробуем его забить в землю. Для облегчения вхождения в грунт подливайте водички.

При достаточно мягком грунте, поступательными движениями и ударами небольшого молотка, иногда получается целиком загнать первый штырь.

Почему это лучше попробовать сначала сделать вручную? При забивании первого или второго электрода, в этих верхних слоях зачастую попадаются камни. В случае ручной работы, электрод после этого легко вытаскивается наружу и переставляется на новое место.

А вот если вы с самого начала работали перфоратором, то плотность вхождения его в грунт будет таковой, что без раскопки еще на 1м его и вытащить то не получится.

После погружения первого заземлителя накручиваете муфту и вставляете второй прут.

Не забывайте про смазку. Она улучшает токопроводящие свойства и защищает резьбу от коррозии.

Также следите за тем, чтобы приямок постоянно был в воде. Это существенно улучшает вхождение электродов в грунт.

При этом обратите внимание на важный момент! Некоторые недобросовестные электрики таким дешевых способом пытаются обмануть заказчиков. Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер

Показатели с таким грунтом первоначально могут быть в идеале

Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер. Показатели с таким грунтом первоначально могут быть в идеале.

А вот через несколько дней после просыхания почвы, все резко меняется. Только вы об этом даже не узнаете.

Без специальных измерительных приборов невозможно понять, насколько надежно и качественно сделан контур заземления. Можете только перекреститься и уверовать.

Второй и последующие электроды загоняете в землю ударным перфоратором большой мощности, или отбойным молотком.

Производители заземлений рекомендуют для этого дела инструменты с ударом от 20 Джоулей и выше.

То есть, лучше, чтобы это был не дорогой перфоратор Хилти, а дешевый ноу нэйм китайский отбойник.

Кстати, есть комплекты заземлений, которые забиваются без отбойного молотка, а обычной кувалдой весом более 10кг.

Для этого понадобится специальный нагель, по которому и будут наноситься удары.

Здесь самое главное не сила удара и размер замаха, иначе быстро разобьете посадочное отверстие, а равномерность и поступательность движений.

При работе перфом следите за кривизной направляющей. Из-за сильного изгиба и вибраций, ударная головка нередко ломается!

После углубления очередного штыря делается замер. Там, где преобладает чернозем и суглинок с глиной, показатели всего с одного заземлителя уже могут достигать минимально требуемых 30 Ом. При погружении второго на глубину 3м, вполне реально приблизиться до 10 Ом.

А вот там, где песок, электроды один за одним будут просто улетать вниз, при этом не давая желаемого результата.

Здесь действует правило – чем тяжелее идет штырь, тем лучше будет сопротивление.

Но это конечно не относится к скальному грунту.

Если загнали почти все штыри из комплекта, а последний зашел наполовину и встал как мертвый, срезайте его болгаркой возле земли, оставив место под сжим.

При плохих результатах сопротивления, придётся отступить расстояние равное глубине уже забитых заземлителей и делать на новом месте второе. После чего соединять два контура горизонтальной шиной.

Заземление газового котла в частном доме

Котел нуждается в обязательном заземлении в силу того, что на его корпусе постоянно скапливается статическое напряжение. Это, во-первых, чревато возгоранием. По сути, данная причина и является главным аргументом в пользу необходимости заземления котла. Во-вторых, статическое напряжение вполне может спровоцировать сбой в работе автоматики, или вообще вывести ее из строя. Электроника очень чувствительна к скачкам напряжения, а замена сгоревшей платы выльется вам в кругленькую сумму.

Следует отметить, что к газовому котлу предъявляют более строгие требования, нежели к обычным бытовым приборам. Поэтому если вы решили сделать это самостоятельно, не забывайте, что все должно соответствовать действующим нормам. Наиболее оптимальный вариант – купить уже готовый комплект, и установить его самому. Ничего особо сложного здесь нет. В частности, для установки понадобится небольшой участок размерами примерно 50 на 50 сантиметров, например, на прилегающей к дому территории, или в подвальном помещении. Впрочем, имея навыки работы со сварочным аппаратом и инструментами для резки металла, заземлительное устройство можно изготовить самостоятельно. Для этого нам понадобится стальные уголок и полоса, из которого необходимо будет сделать конструкцию определенной

Предварительно нам стоит определиться с заземлителем – электродом, который непосредственно соприкасается с грунтом. Они бывают 2-х типов:

  • естественные;
  • искусственные.

Естественными заземлителями являются металлические конструкции, которые погружены в грунт. При этом согласно действующим правилам они должны иметь не менее 2-х контактов с котельным оборудованием и проводниками. Кроме того, следует учитывать, что в качестве естественных заземлителей нельзя использовать трубопроводы, в нутрии которых находится горючая или взрывоопасная жидкость. Это еще не все ограничения. Здесь также запрещается использовать отопительные и канализационные трубы, или металл, покрытый защитным антикоррозийным веществом. Искусственные – это заземлители, которые были специально для этого изготовлены – металлические трубы, уголки или полосы. Для того чтобы защититься от коррозии, рекомендовано использовать оцинкованные электроды. Впрочем, по мнению ряда специалистов, наиболее оптимальное покрытие здесь – медь.

Далее нам понадобится мотобур. С его помощью выполняются глубокие шурфы в верхней части траншеи. Затем в эти отверстия следует вложить заземлители. Здесь подойдет, например, стальной 3-метровый уголок 60 на 70 миллиметров

При их установке нужно соблюдать одно важное правило. В частности, они должны выступать над дном траншеи примерно на 15 сантиметров

Естественно, небольшие отклонения в ту или иную сторону вполне допустимы

Далее соединяем уголки с помощью металлической полосы 40 на 4 миллиметра. Для этого нам понадобится сварочный аппарат. Кроме того, такую же полосу нужно проложить по ранее выкопанной траншее к зданию, и поднять ее над уровнем отмостки приблизительно на полметра

Естественно, небольшие отклонения в ту или иную сторону вполне допустимы. Далее соединяем уголки с помощью металлической полосы 40 на 4 миллиметра. Для этого нам понадобится сварочный аппарат. Кроме того, такую же полосу нужно проложить по ранее выкопанной траншее к зданию, и поднять ее над уровнем отмостки приблизительно на полметра.

Теперь здесь осталось сделать лишь два шага. На предпоследнем этапе нужно будет с помощью сварки и металлического стержня прикрепить полоску к цоколю здания. Помните, что согласно ПУЭ, сопротивление заземлительной системы должно быть не более 4 Ом. После того как независимый контур создан, его осталось только лишь правильно подключить к силовому щиту. Лучше всего это делать с помощью медного проводника. К цоколю здания он крепиться болтовым соединением. На щитке проводник присоединяем к защитному нулю.

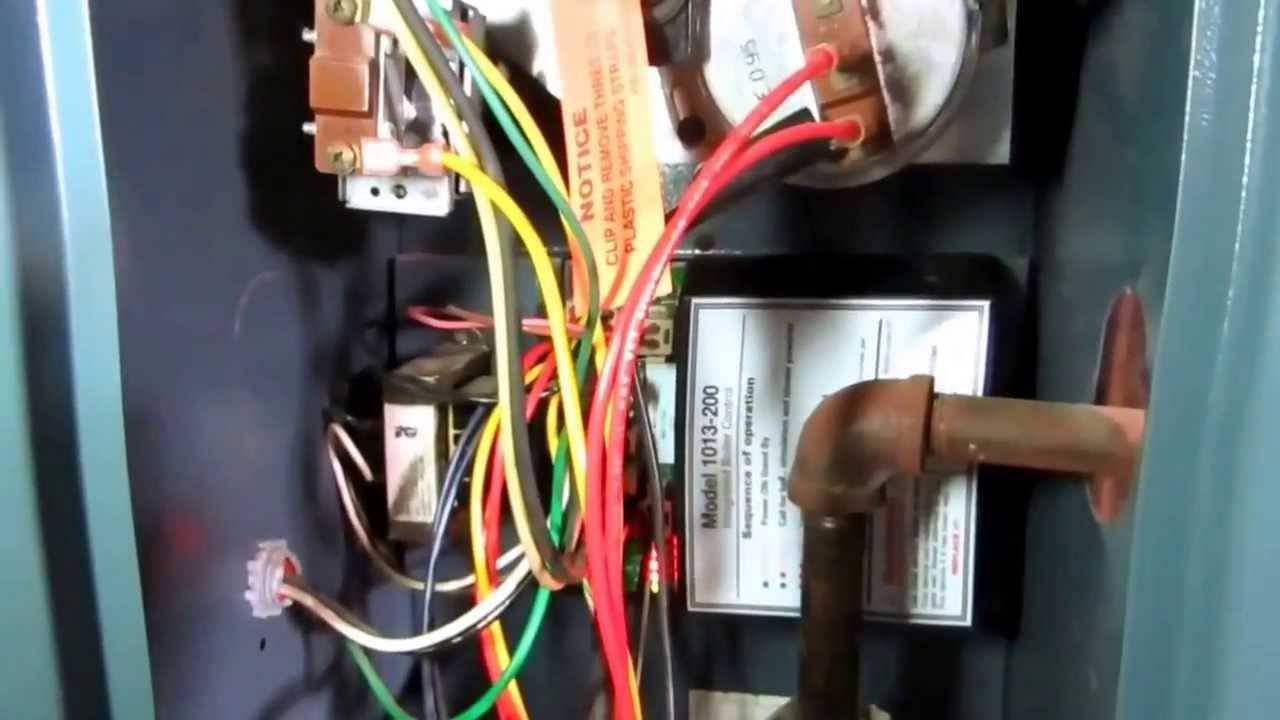

Подключение электропитания на газовый отопительный котел

Достаточно соблюдать требования предъявляемые к электроустановочному оборудованию, чтобы подключить газовый котел к электросети:

  • Качественное рабочее заземление;
  • Автоматический выключатель.

Выключатель должен быть в защитном корпусе и располагаться в безопасном месте на случай прорыва теплоносителя.

Дополнительное оборудование зависит от источника электроэнергии. Если питание идет от центральной сети, необходимо установить стабилизатор для нормализации синусоиды тока.

Обязательно делать заземление на контур котла. Если в шнуре нет 3-го провода, кабель заземления подключают к корпусу котла. Кабель также должен находится в защитном гофрошланге.

Внимательно следите за фазами. Если перепутать фазу и ноль, котел не запуститься!

Не лишним будет и ИБП, в том случае если наблюдаются перебои с поставкой напряжения в сети.

При запитывании от генератора, стабилизатор не нужен, его заменяет резонансный фильтр и подстройка частоты генератора. При установке генератора,  на него следует добавить больше потребителей, чтобы агрегат не работал в холостую, это приводит к быстрой выработке моторесурса.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
