Технология заземления кабельных лотков

Особенности

На территории России функционируют профильные правила и стандарты. Согласно им, элементы, которые можно быстро устанавливать и снимать, не нуждаются в дополнительном заземлении. Тем не менее, при наличии особых требований может устанавливаться специальная крышка на лоток с заземлением. В данном случае предусматривается возможность монтажа дополнительных перемычек и заземляющих проводников, которые имеют достаточную гальваническую связь. Например, компания ДКС занимается производством подобной продукции.

Все токопроводящие кабельные линии следует подключать к системе уравнивания потенциалов. В случае с лотками лестничного и листового типа дела обстоят немного лучше. Особенность заключается в том, что проволочные лотки не могут обеспечить достаточный показатель проводимости

Как результат, важно предусмотреть ряд дополнительных мер по подключению к системе уравнивания потенциалов

К примеру, компания ДКС рекомендует создавать подключения каждые двадцать метров. Тем не менее, специалисты рекомендуют делать это каждые десять метров. Такое заземление обычно применяется в том случае, если конструкция эксплуатируется в более жестких условиях.

Чтобы полноценно подключать проволочные лотки, рекомендуется пользоваться специальными клеммами заземления. Их можно найти на любом местном рынке. Технология монтажа достаточно простая. Все, что надо сделать – присоединить клемму к стенке лотка, а затем пропустить провод через нее. В точке, где провод соприкасается с клеммой, следует избавиться от изоляции. Как результат, заземление металлических лотков становится более эффективным. Проводником может стать провод ПВЗ, который имеет желто-зеленый цвет изоляции.

Особенности проволочных конструкций

Наряду с обычными конструкциями, проволочные лотки точно так же широко используются в качестве заземления и могут подключаться к системам уравнивания потенциалов. Основным отличием этих изделий от обычных лотков является значительно меньшая площадь контакта, поэтому они соответственно обладают и более низкой электрической проводимостью.

В таких случаях требуется обеспечить необходимые показатели сопротивления на участке между заземляющим устройством и проволочной кабельной трассой. Для таких целей заземление проволочного лотка дополняется специальными заземляющими клеммами.

При условии выполнения этих дополнительных мероприятий, проволочные конструкции по своим показателям начинают заметно опережать обычные изделия:

• Стоимость значительно ниже стандартных конструкций. При больших объемах работ получается большая экономия денежных средств.
• Монтаж осуществляется легко и быстро, без особых физических и материальных затрат.
• Охлаждение кабелей происходит быстрее, чем в обычных лотках.
• Внутри конструкции пыль почти не скапливается, во время обслуживания линий она легко убирается.
• Возможность использования сравнительно простых схем заземления.
• Последующая эксплуатация не требует приобретения каких-либо дополнительных элементов с высокой стоимостью.
• Проволочные заземлительные конструкции выдерживают нагрузки точно так же хорошо, как и стандартные лотки.

Само заземление кабельных лотков проволочной конструкции проходит довольно легко, поскольку сама конструкция обладает хорошей электромагнитной совместимостью. Благодаря так называемому эффекту сетки Фарадея, эффективно подавляются электромагнитные помехи, что совершенно невозможно при использовании конструкций из ПВХ.

Как правильно заземлить броню?

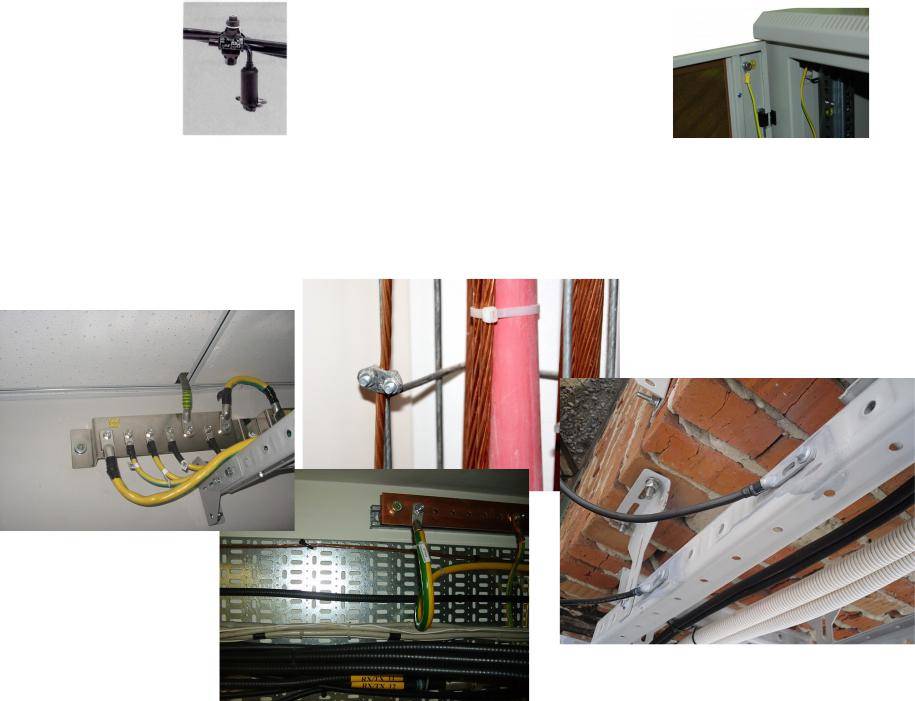

Соединение кабельной брони с шинами заземления или заземленными корпусами электроустановок выполняют с помощью неизолированных отрезков гибкого медного провода. Такой проводник специалисты часто называют «поводком». Самым распространенным способом присоединения поводка к броне является пайка. Контакт заземляющего проводника с «земляной» шиной или корпусом электрического шкафа осуществляют с помощью болтовых соединений. Для этого на конец проводника напрессовывают или напаивают наконечник соответствующего размера.

Кабельная броня должна заземляться с двух концов. В питающем распределительном устройстве кабельную броню подсоединяют к шине защитного заземления, а на стороне потребителя – к шине повторного заземления.

Выбор сечения заземляющего проводника

Минимальное сечение проводников для соединения кабельной брони с заземлением можно определить из следующей таблицы.

Сечение жил кабеля, мм

Сечение провода заземления, мм

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

В кабельных сооружениях (лотках, галереях, эстакадах, под полами) допустимо заземлять броню, обеспечив контакт с металлическими коробами, каналами или другими заземленными конструкциями.

Для организации электросети в частном доме его подключают к линии электропередач воздушным или подземным вводом. В случае прокладки кабеля под землей часто используют ВбБШв, его броню также как и в вышеописанных случаях нужно заземлить с двух сторон.

Экран контрольных кабелей или оптических в обязательном порядке заземляется хотя бы с одной стороны. Это делается для снижения или полного устранения влияния электромагнитных полей на информационную линию.

Однако с этой задаче лучше справляется двухстороннее заземление. Экран подключается к ГЗШ с помощью гибкого проводника сечением не менее 4 кв. мм.

НОРМЫ, ТРЕБОВАНИЯ И ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЕЙ РАЗЛИЧНОГО ТИПА

Основными ориентирами служат нормы ПУЭ (в частности — г. 2.1 и 2.3), СНиП 3.05.06-85 и ГОСТ Р 52868. Эти и другие строительные и электромонтажные правила учитываются при составлении проекта прокладки лотков, выборе их материалов, конструктивных особенностей и размеров.

Наличие проекта и его жесткое соблюдение в ходе монтажа – обязательное требование, любые отклонения согласовываются отдельно.

Правила устройства электроустановок допускают совместное размещение в лотках проводов разного назначения с общим напряжением до 440 В. Основным ориентиром при проверке допуска или запрета совместной прокладки цепей разного назначения служат п.2.1.15 и 2.1.16 ПУЭ.

Согласно нормам исключение в любом случае делается для:

• взаимо резервируемых линий с разными источниками питания;
• цепей аварийного и рабочего освещения с числом проводов более 8 и осветительных цепей с разным напряжением (до 42 В и выше 42 В) без отдельной изоляции;
• цепей автоматики и пожарной сигнализации, приборов учета и измерений, вторичных коммуникаций и линий релейной защиты; стационарных электросетей напряжением до 42 В, прокладываемых отдельно согласно требованиям ТБ.

Одностороння прокладка слаботочных и силовых линий допускается при условии их разделения невозгораемыми асбестовыми перегородками. Силовые линии при этом по нормам размещаются сверху.

Резервируемые слаботочные кабели прокладываются в разных лотках или также разделяются перегородками. Хаотичное и произвольное расположение кабеля с разным напряжением и назначением запрещено.

К общим требованиям относят прокладку в один ряд, без колец, с заполнением свободного пространства не более чем на 50-60%. Небронированные кабели с напряжением до 1 кВ могут укладываться одним слоем без зазоров, многослойно или пучками с диаметром не более 100 мм и зазорами от 20 м и выше.

Число проводов в одном пучке ограничено 12, требования к расстояниям между одиночными проводами большего сечения во многом совпадают с правилами прокладки проводов по конструкциям.

Так, зазор между одиночными силовыми жилами поддерживается в пределах 5 мм, пучками – 20. Произвольное расположение допускается при общем сечении всех проводов в пределах 40% от сечения открытого лотка.

Скрепление проводов и кабелей в пучках между собой обязательно, в горизонтальных конструкциях в дополнительной поддержке нет необходимости (шаг увязки в пучки – 4,5 м), в вертикальных – фиксаторы размещаются через каждые 2 м как минимум (шаг увязки –1 м).

Съемные крышки

При организации кабеленесущей линии следует учитывать то, что съемные крышки не относятся к элементам конструкции, которые нужно заземлять. Дело в том, что крышка на лотке изначально хорошо защищена от электричества.

Изделия компании ДКС считаются простыми в установке. Перед монтажом следует выбрать наиболее подходящий способ выполнения работы: с использованием подвесом или за счет высверливания отверстий в стене.

На всех поверхностях конструкции имеется контур заземления, в том числе на крышке и дополнительных устройствах. Для закрепления заземляющего кабеля обычно применяют болт типа М5.

Металлосвязь

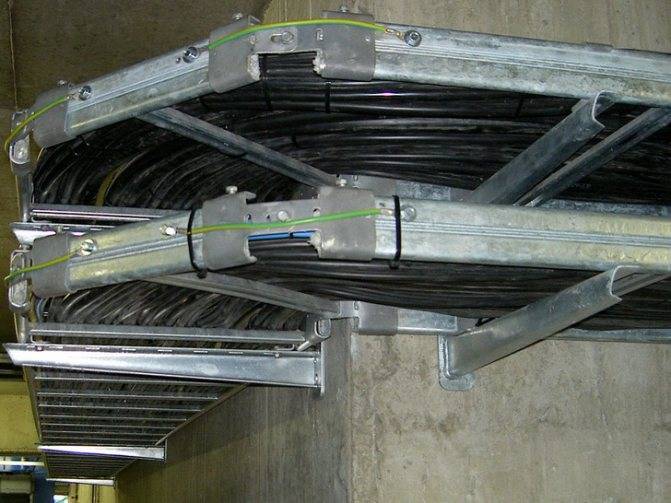

Некоторым малоопытным пользователям кажется, что соединение лотков винтами обеспечивает непрерывность кабеля. Однако надежная металлосвязь, о которой судят по проводимости напряжения, достигается далеко не на всех электрических установках. Трасса относится к заземляющим проводникам только при наличии дополнительных перемычек или в случае соединения лотков по определенным стандартам. Требования к соединению изложены в ГОСТ 10434-82.

При организации заземления с использованием самостоятельно сделанных перемычек не следует забывать о важном правиле: концы должны быть обработаны. Под обработкой понимается опрессовка

Винты для фиксации защитных проводников нельзя задействовать для решения иных задач, к примеру, для стыковки лоточного торца или крепления на опоре.

В отдельных модификациях продукции винтовые метизы для лотков оснащаются шайбами или гайками. Эти элементы имеют «царапающую» поверхность. Благодаря такой особенности обеспечивается более надежный электрический контакт, поскольку риск ослабления крепежа значительно уменьшается. Также применяют небольшие медные пластины (их еще называют шинами).

Подписка на рассылку

Заземление — это соединение электроустановок или определенной части электросистемы с землей или ее эквивалентом. Вся заземляющая система, как правило, состоит из проводников и самого заземлителя в виде металлических элементов, находящихся непосредственно в земле. В целях безопасности рекомендуется заземлять любые электрифицированные сооружения (в числе которых могут быть и разного рода системы силовых и информационных кабелей и проводов)

Заземление кабельных лотков всегда обязательно, и тут важно соблюдать определенные меры предосторожности. Особое место стоит отвести проволочным лоткам, так как они имеют ряд особенностей по сравнению с листовыми лотками. Учитывая нормативные документы, стоит отметить, что кабельные лотки обязательно должны присоединяться к системе уравнивания потенциалов

У проволочных лотков соединение не обладает нужной проводимостью, и поэтому в случае с ними приходится думать о дополнительных мерах по присоединению к системе уравнивания потенциалов

Учитывая нормативные документы, стоит отметить, что кабельные лотки обязательно должны присоединяться к системе уравнивания потенциалов. У проволочных лотков соединение не обладает нужной проводимостью, и поэтому в случае с ними приходится думать о дополнительных мерах по присоединению к системе уравнивания потенциалов.

В частности, подсоединение здесь рекомендуется производить через каждые десять метров, для чего и служит специальная клемма заземления для проволочного лотка. Монтаж производится предельно просто: клемму подсоединяют к стенке лотка, и в дальнейшем через данную клемму пропускается провод

В точке присоединения провода к клемме заземления важно снять изоляцию. Чтобы грамотно сделать заземление проволочных лотков, лучше использовать желто-зеленый провод марки ПуГВ (ПВ3), а сечение его должно составлять четыре квадратных миллиметра

Согласно таким документам, как ТКП 339-2011 (п. 8.7.19) или ПУЭ 7 (п. 1.7.83), к дополнительной системе уравнивания потенциалов подключаются все доступные для прикосновения открытые проводящие части электроустановок, а также нулевые защитные проводники и сторонние токопроводящие части, относящиеся к данному электрооборудованию.

Перед тем как сделать заземление проволочного лотка, следует определить, в каких точках провод ПуГВ присоединяется к магистрали системы по уравниванию потенциалов — в этом поможет ознакомление с «Инструкцией по устройству сетей заземления и молниезащите». В ней говорится, в частности, о том, что соединенные секции лотков должны образовывать непрерывную электросеть и присоединяться к комплексной магистрали не менее чем в двух местах — в начале и в конце данной трассы. Если длина указанных конструкций составляет менее двух метров, то допускается их присоединение к комплексной магистрали только в одном месте.

На этапе ввода в эксплуатацию кабельных трасс электрики осуществляют некоторые меры, повышающие безопасность оборудования. К числу таких действий относится заземление кабельных лотков.

Существует множество разновидностей лотков, отличающихся по типу заземления. Наиболее распространенный тип лотков — проволочные. Они должны устанавливаться в соответствии с условиями, изложенными в ГОСТах и ПУЭ (Правила устройства электроустановок).

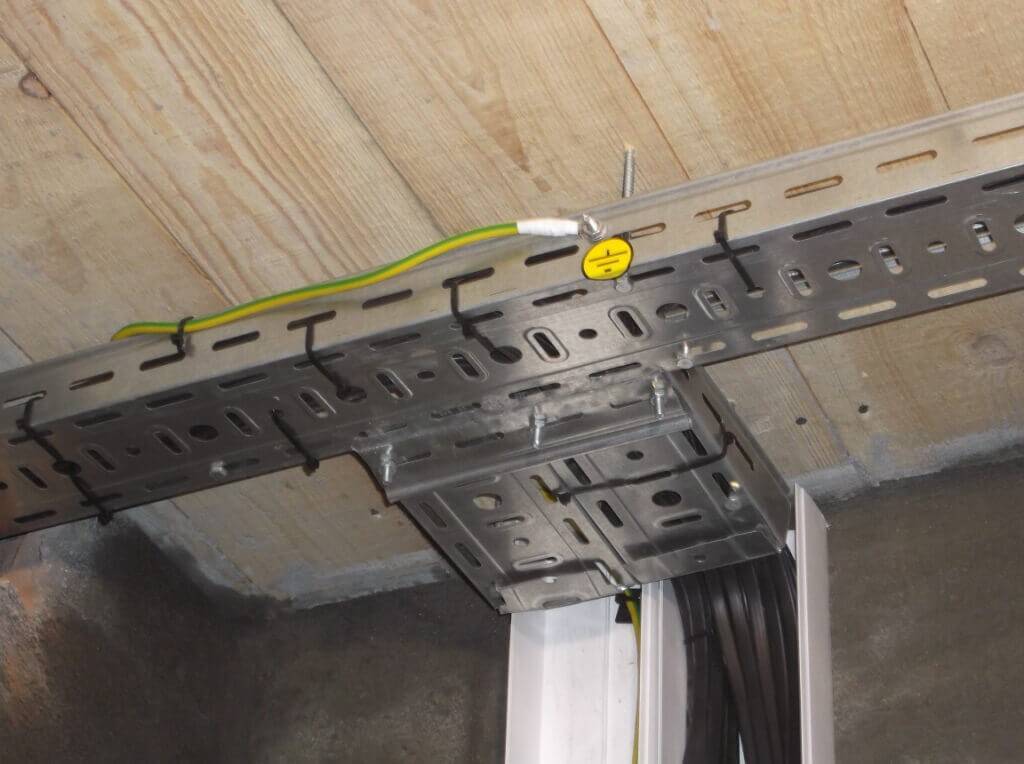

Металлосвязь кабельных лотков

Хотя лотки соединяются между собой с помощью болтов, благодаря чему имеют непрерывное соединение конструкции и некоторую проводимость электрического тока, их необходимо соединять дополнительными перемычками. Ведь согласно ГОСТ 10434.82 трассу можно считать заземленной только при применении перемычек.

Также необходимо знать, какое сечение провода следует использовать для того, чтобы заземлить лоток для прокладки кабеля. Если используются перемычки как проводники, то они должны иметь сечение от 4 до 6 мм², а изоляция должна иметь правильную цветовую маркировку, которая состоит с желтого и зеленого цвета.

Если самостоятельно изготавливать такие перемычки, то можно применять гибкий многожильный провод марки ПВ-3. Однако следует помнить, что такой провод должен иметь наконечник, в основном его устанавливают с помощью опрессовки.

Также следует учесть, что болты соединения защитных проводников не могут использоваться в иных целях, например, для соединения боковых частей лотков, или крепления к опорам. Некоторые производители в комплект к лоткам ставят специальные шайбы, которые имеют зубцы. Такие шайбы обеспечивают повышенную надежность контакта, а также отсекают вероятность ослабления зажимных гаек или специальных шин.

Съемные крышки лотков

При монтаже кабельной трассы нужно учитывать, что крышки лотков не являются частью данной конструкции, поэтому их не следует заземлять. По той причине, что съемная крышка с заземлением исходно имеет отличный уровень защиты от поражения током. Изделия, предоставляемые компанией ДСК, монтируются очень просто и быстро. Для установки достаточно выбрать наилучший способ: с помощью просверливания отверстий в стене, или при помощи подвесов. На каждой из поверхностей данной конструкции имеются специальные контуры и дополнительные аксессуары. Для фиксации заземляющего провода можно применять болт марки М5.

Требуется правильно и конструктивно подходить к данной работе, ведь благодаря этому можно быть уверенным в защите от поражения электрическим током при коротком замыкании, которое сразу передается на корпус основания.

Заземление проволочных лотков | Проектирование электроснабжения

Заземлению проволочных лотков необходимо уделять особое внимание. Проволочные лотки имеют некоторые особенности по сравнению с листовыми и лестничными лотками

Рассмотрим заземление и применение проволочных лотков с учетом нормативных документов.

Почему стоит применять проволочные лотки?

1. Проволочные лотки дешевле листовых и лестничных лотков.
2. По нагрузочной способности проволочные лотки практически не уступают листовым лоткам.
3. Монтаж проволочных лотков дешевле.
4. Проволочным лоткам не требуются дополнительные дорогостоящие аксессуары.
5. Проволочные лотки обладают хорошей электро-магнитной совместимостью (ЭМС).
6. Проволочные лотки обеспечивают лучшее охлаждение кабелей по сравнению с закрытыми коробами.
7. На проволочных лотках скапливается меньше пыли.

Хочу остановиться на ЭМС проволочных лотков. Проволочные, как и сплошные лотки, обладают хорошей электромагнитной совместимостью за счет создания эффекта «сетки Фарадея», тогда как неметаллические системы (ПВХ-короба) неэффективны против подавления электромагнитных помех. На одном из семинаров говорили, что проволочные лотки по ЭМС даже эффективнее обычных перфорированных и неперфорированных лотков и именно поэтому их повсеместно применяют сотовые операторы.

А сейчас непосредственно про заземление проволочных лотков.

Любые токопроводящие кабельные конструкции должны быть присоединены к системе уравнивания потенциалов. С листовыми и лестничными лотками в этом плане дела обстоят лучше. Дело в том, что у проволочных лотков соединения не обеспечивают нужную проводимость. В связи с этим приходится предусматривать дополнительные меры по их присоединению к системе уравнивания потенциалов.

Например, в каталоге DKC сказано, что присоединять необходимо через каждые 20м, но на семинаре озвучили цифру 10м, поэтому будем исходить из более жестких требований.

Для присоединения проволочных лотков к системе уравнивания потенциалов можно использовать клеммы заземления, как на картинке ниже.

Клеммы заземленя для проволочных лотков

Монтаж выполняется достаточно просто: клемма присоединяется к стенке лотка и через клемму пропускают провод. В точке присоединения провода к клемме заземления необходимо снять изоляцию.

Монтаж заземления проволочных лотков

В качестве провода можно использовать желто-зеленый провод ПВ3.

Как определить сечение проводника заземления проволочного лотка?

Я считаю, что заземление лотков — это дополнительная система уравнивания потенциалов. В связи с этим сечение медного провода должно быть 4мм2.

Согласно ТКП 339-2011 (п.8.7.19) или ПУЭ 7 (п.1.7.83):

К дополнительной системе уравнивания потенциалов следует подключать все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние токопроводящие части и нулевые защитные проводники всего электрооборудования.

Осталось определить, в каких точках присоединять наш провод ПВ3 к магистрали системы уравнивания потенциалов.

Есть такой документ «Инструкция по устройству сетей заземления и молниезащите».

Согласно этому документу:

Соединенные секции лотков, коробов, профилей, кабельных блоков и прогонов, стальных труб электропроводок, а также струны, тросы, полосы и т.п., служащие для прокладки кабелей и проводов и (или) защиты их от механических повреждений, должны образовывать непрерывную электрическую цепь и присоединяться к комплексной магистрали не менее чем в двух местах — в начале и в конце трассы; при длине этих конструкций менее 2 м допускается присоединять их к комплексной магистрали в одном месте.

Стоит заметить, что данное требование относится к взрывоопасным зонам. Несмотря на это, присоединение проволочного лотка в двух точках в помещении с нормальной категорией будет не лишним. Кстати, согласно ПУЭ (таблица 7.3.14) не во всех взрывоопасных зонах можно применять проволочные лотки.

Вывод: провод ПВ3-4мм2 прокладываем вдоль трассы проволочного лотка. Через каждые 10м присоединяем к лотку при помощи клемм заземления, а концы провода необходимо присоединить к СУП.

Как проводить заземление кабельных лотков

Перед вводом кабельных трасс в эксплуатацию специалисты выполняют ряд дополнительных мер, увеличивающих безопасность оборудования. Одной из таких мер является заземление кабельных лотков. Поскольку существуют разные виды лотков, то можно найти отличия в процессе заземления. В частности, это касается проволочных видов. В любом случае монтаж должен соответствовать нормативным требованиям стандартов ГОСТ и правил устройства электроустановок.

Металлосвязь

Изначально пользователю может показаться, что прикручивание лотков между собой с использованием специальных винтов позволяет достичь непрерывности кабельной конструкции. Однако хорошая металлосвязь, выраженная в определенной проводимости напряжения, не всегда обеспечивается на электроустановках. Поэтому трасса может считаться заземляющим проводником только в том случае, если используются дополнительные перемычки, либо лотки соединены согласно ряду требований ГОСТ 10434-82.

Чтобы упростить ориентирование в системе заземления, перемычки всегда окрашиваются в определенную цветовую маркировку. Как правило, она являет собой комбинацию желтого и зеленого цвета. Сечение варьируется в пределах 4…6 мм кв.

Создавая заземление лотков с применением собственноручно изготовленных перемычек, необходимо всегда помнить, что нельзя оставлять концы необработанными. На практике делают опрессовку. Винты для зажима защитных проводников не должны использоваться для дополнительных задач, например, для соединения торцевой части лотка или фиксации на опоре.

В некоторых моделях продукции винтовые метизы для лотков могут иметь шайбы или гайки с так называемой «царапающей» поверхностью. Такое технологическое решение было принято производителями для улучшения надежности электрического контакта. Таким образом, вероятность ослабления гаек сводится к нулю. В качестве альтернативы можно встретить маленькие пластины из меди, которые называются шинками.

Преимущества применения проволочных изделий

По сравнению с рядом другой продукции, проволочные кабельные лотки обладают рядом положительных особенностей, а именно:

• кабельная разновидность на порядок дешевле изделий лестничного и листового типа;
• установка не требует серьезных финансовых затрат;
• стоимость продукции дает возможность извлечь дополнительную финансовую выгоду;
• по сравнению с закрытыми коробами, здесь кабели охлаждаются гораздо лучше;
• заземление выполняется по сравнительно простой схеме;
• внутри скапливается меньшее количество пыли;
• для эксплуатации не надо приобретать дорогостоящие аксессуары;
• с точки зрения показателей нагрузки кабельный лоток ничем не уступает листовому.

Для заземления проволочного лотка требуется меньше усилий, так как изначально продукция имеет хорошие показатели электромагнитной совместимости. Причиной тому является конструкция, которая создает эффект «сетки Фарадея». Продукция, выполненная из поливинилхлорида, не может обеспечить качественное подавление электромагнитных помех. Результатом тому является широкое применение металлических кабельных трасс производства компании ДКС сотовыми операторами.

С точки зрения нормативной документации, заземление лотков по пуэ требуется выполнять в обязательном порядке. Токопроводящая несущая кабель конструкция нуждается в комплексной защите, а сама процедура выполняется в соответствии с профильными требованиями.

Так, например, заземление лотков марки dkc выполняется как минимум в 2-х местах в кабеленесущей линии, и как минимум в одном месте, где она заканчивается на ответвлении.
