Делаем заземление в гараже своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Организация заземляющего контура

Для защиты проводки в гараже во вводном щитке необходимо подключить УЗО (устройство защитного контура). Этот элемент обезопасит внутреннюю сеть от токов утечки. По сути, УЗО представляет собой дополнительное устройство защиты: он при возникновении аварии моментально прекращает подачу электроэнергии в гараж.

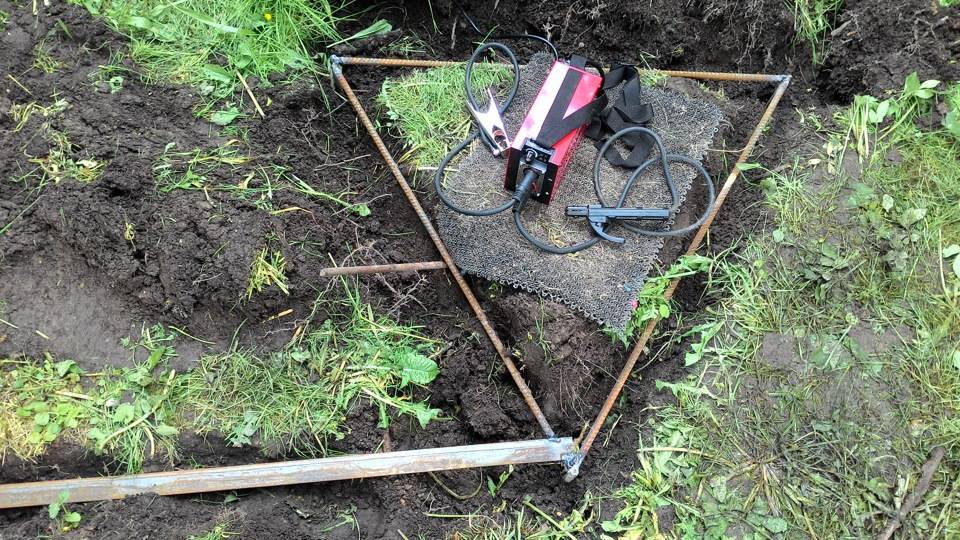

Сам контур заземления выполняется в виде треугольника, прямоугольника или прямой линии. Также его можно закольцевать. Часть электриков использует Т-образный контур заземления. Он включает в себя 2 электрода, вкопанные с передней стороны гаража, а 2 другие электрода устанавливаются в смотровой яме.

В качестве электрода применяются металлические полосы и уголки: первые вбиваются в земли, а вторые используются для их соединения между собой.

Количество таких элементов и их размеры определяют при помощи специализированной программы. Однако на практике расчеты не всегда соответствуют реалиям, поэтому со временем может возникнуть потребность в добавлении новых электродов в контур заземления.

Если возможность копать траншею нет, то используют естественные заземлители. В их качестве применяют арматуру фундамента или перекрытия пола в гараже.

Системы заземления

В сетях с глухозаземленной нейтралью существует три вида систем подключения рабочих и заземляющих проводников. Рабочими являются нулевые проводники, по которым протекает ток нагрузки, защитные же служат только для доставки потребителю потенциала земли от заземляющих устройств. Рассмотрим их особенности, и как будет делаться заземление для разных систем.

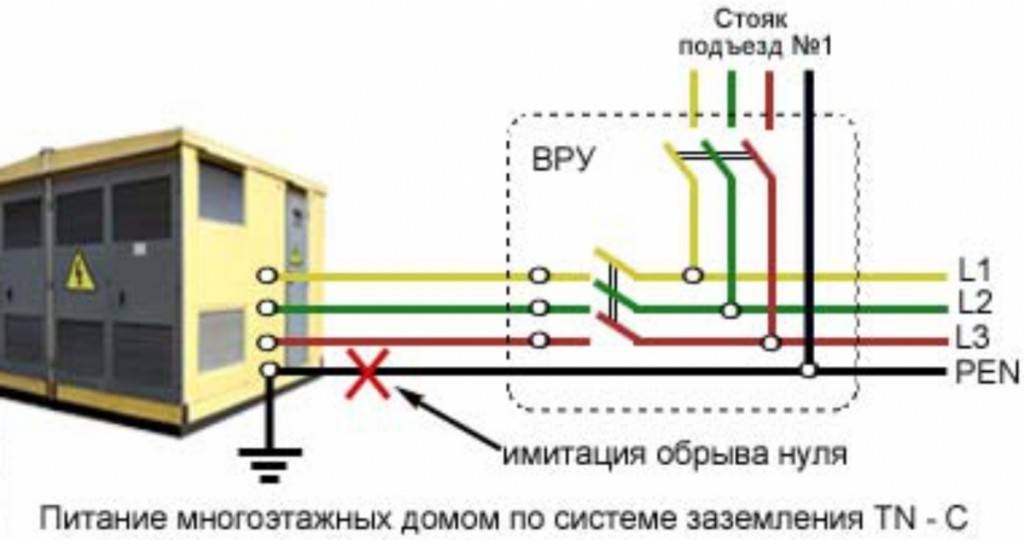

Система TN-C

Все сети, созданные более десятилетия назад, собраны по системе TN-C. Узнать об этом можно, подсчитав количество проводов в питающем кабеле: их будет только два. Один из них – фазный, другой – нулевой совмещенный (PEN). Совмещенным он называется потому, что по нему протекает рабочий ток, и он же соединен с контуром заземления питающей линии.

Использовать нулевой проводник при такой организации в качестве заземляющего нельзя. Если его подключить к заземляющим контактам розеток, есть риск внезапно оказаться под напряжением при исправных электроприборах.

Во-первых, в этом будет виноват вероятный обрыв проводника PEN. Это вполне ожидаемое событие для старых электросетей, контактные соединения которых находятся в плачевном состоянии, особенно в гаражах. В результате перераспределения токов по фазам в нулевом проводе возникнет потенциал в диапазоне 0 – 220 В. Все заземляющие контакты розеток окажутся под напряжением, а вместе с ними – и корпуса электроприборов.

Но в гаражах даже не потребуется ждать обрыва нулевого провода, чтобы получить потенциал на PEN-проводнике. Электропроводка имеет незначительное сечение (кто-то сэкономил), а расстояние до подстанции значительно. Если вы замечали, что при сварочных работах в соседних гаражах у вас свет может не только тускнеть, но и становиться ярче, то это – результат повышенного сопротивления электропроводки. В эти моменты на нулевом проводнике относительно земли гарантированно появляется потенциал.

Даже если вы устроите у себя контур заземления и подключите его к PEN-проводнику, его все равно нельзя использовать в качестве заземляющего.

Система TN-S

Если ваш питающий кабель имеет три жилы, а в щитке установлены две нулевых шинки – вам повезло. Это признаки наличия системы заземления TN-S. В ней функции защитного и рабочего нулевого проводника разделены. Вне зависимости от нагрузки в гаражах и обрывов нулевых рабочих проводов (N) на защитном (РЕ) не будет опасного потенциала.

Если ваш гараж находится недалеко от подстанции, а проводник РЕ начинается не в соседнем щитке, а на ней самой, то сделанный своими руками контур заземления вам не очень то и нужен. Но если до подстанции далеко, то лишним он не будет.

Вывод от собственного контура подключается к шине РЕ в распределительном (вводном) щитке.

Система TN-C-S

Это гибридная система, при выполнении которой осуществляется переход от TN-C к TN-S. На каком-то участке сети совмещенный нулевой проводник разделяется на рабочий и защитный. В этой точке устраивается контур повторного заземления. Далее потребителям отправляется уже три проводника по системе TN-S.

Сконструировать такой переход можно и у себя в гараже. Но в этом есть один подвох, опять же связанный с возможностью обрыва совмещенного нулевого проводника в сети до вашего гаража. Если при появлении на нем опасного для жизни потенциала ток, проходящий через ваш контур заземления, сможет вызвать срабатывание вашего вводного автомата, то собрать такую систему можно. Если нет – опять же, возникает определенный риск. В этом случае групповые линии лучше дополнительно защитить УЗО.

Система ТТ

Это – то же самое, что и TN-C, но контур заземления не подключается к PEN-проводнику. Он остается независимым и соединяется только с корпусами и металлическими оболочками, заземляющими контактами розеток. Все отходящие от щитка линии в обязательном порядке защищаются УЗО на ток, не более 30 мА.

Недостаток системы в том, что она не спасает от повреждения питающего кабеля, если потенциал фазы от него попадет на металлический корпус гаража.

Создание заземления

Перед тем как своими руками сделать контур заземления, рекомендуется обратить внимание на ряд важных обстоятельств:

Особое внимание следует уделять контактам. Скрутки запрещены

Действительно надежные соединения позволяют создать клеммы.
Устройство защитного отключения — гарантия безопасности электрической проводки даже в случае утечек тока. При возникновении аварийных ситуаций УЗО моментально отключает питание.
Лучший материал для изготовления электродов — стальные уголки. Рекомендуемый размер уголка — 50 на 50 миллиметров. Оптимальная длина уголка — от 2 до 2,5 метра. Некоторые владельцы гаражей вместо уголка используют трубы. Такой вариант допустим, но толщина стенок труб должна превышать 3,5 миллиметра. Рекомендуемый диаметр трубы — более 32 миллиметров.
Конфигурация заземлительного контура важна. Многие выбирают треугольную схему, однако специалисты настаивают на большей эффективности Т-образной схемы. В этом случае одну пару электродов устанавливают по углам в передней части гаража, другую пару монтируют в смотровой яме. Все электроды объединяют между собой, а затем подключают к шине в электрощите.
Для соединения подземной части системы с заземлительной шиной рекомендуется использовать гибкий провод. Лучший выбор — медный кабель с шестимиллиметровым сечением. Для алюминиевого кабеля необходимо шестнадцатимиллиметровое сечение.

Существующие конфигурации заземлительных контуров показаны на рисунке ниже.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Установка электрощита Обустройство подобных сооружений предполагает грамотный монтаж гидроизоляции, которая исключит вероятность образования протечек и, как следствие, короткого замыкания местной электросети. Спрашивайте, я на связи!

Виды систем

Прежде чем начинать работы, выбирают систему управления потенциалов. Для организации заземления в гараже применяются следующие системы.

TN-C

Все электросети, проложенные более 10 лет назад, были собраны по такой системе. Схема TN-C предполагает прокладку только двух проводов во вводном кабеле. Первый из них будет фазным, а втором – нулевой совмещенный, или PEN. Последний включает в себя провод, по которому протекает ток, и кабель заземления.

В конфигурации TN-C запрещено использовать нулевой провод в качестве элемента, заземляющего всю сеть. Несоблюдение данного правила приведет к тому, что фаза перейдет на все подключенные электроприборы. Кроме того, при обрыве проводника PEN, под напряжением окажутся заземляющие элементы сети.

Иными словами, при прикосновении, например, к компрессору пользователя ударит током.

TN-S

Система TN-S предполагает наличие 3-жильного вводного кабеля, подключенного к распределительному щитку через 2 нулевые шинки. В этой схеме существует разделение между нулевым и защитным проводниками. Поэтому при обрыве электросети, вызванной, например, высоким скачком напряжения, между двумя указанными проводами не возникает потенциал.

TN-S сегодня используется очень редко, так как эта система требует прокладки двух проводов от подстанции. Однако, если такая схема применяется, то контур заземления может потребоваться лишь в том случае, когда источник питания (общая электросеть) располагается на значительном удалении от гаража (распределительного щитка).

TN-C-S

TN-C-S является оптимальным выбором между TN-C и TN-S, так как объединяет в себе обе последние системы. Данная схема предполагает разделение нулевого проводника на защитный и рабочий. При этом совмещенный PEN тянется от подстанции до распределительного щитка, где и создается контур заземления. От него уже к конечным потребителям прокладываются 3 проводника с использованием схемы TN-S.

Недостатком TN-C-S является то, что при обрыве совмещенного проводника при его подходе к гаражу существует вероятность возникновения потенциала. Однако в подобных ситуациях сработает вводной автомат (при условии, если он установлен), поэтому электроприборам ничего не угрожает.

ТТ

ТТ представляет собой аналог TN-C. Но в этой системе контур заземления не подключается к проводнику PEN, а остается независимым. Защитный элемент соединяется в схеме ТТ с металлическими элементами гаража и розетками. Также эта система предполагает использование нескольких электродов, вкопанных в землю. Именно схема ТТ в основном используется при организации контура заземления в гараже.

Создание заземления

Особое внимание следует уделять контактам. Скрутки запрещены

Существующие конфигурации заземлительных контуров показаны на рисунке ниже.

Для чего необходимо заземление?

Зачастую большинство гаражей выполнены из металла и не отличаются отличными гидроизоляционными свойствами. Из-за этого в них создается влажная среда. Автовладельцы ремонтируя свои автомобили, применяют электроприборы и электрические инструменты высокой мощности: аппараты для сварки, компрессоры, обогреватели и прочие.

У подобных инструментов обязано быть заземление, в противном случае во время утечки электрического тока, в особенности при повышенной влажности, высок риск поражения электрическим током. При неблагоприятном стечении обстоятельств можно получить травму, которая нанесет вред здоровью и надолго оставит след в Вашей памяти.

Чтобы не рисковать собственным здоровьем, а возможно и жизнью, необходимо предусмотреть заземляющий контур в гараже, сборка которого не доставит Вам существенных финансовых и временных затрат. В данной статье мы детально рассмотрим правильное проведение заземления гаражного помещения, а также нежелательные для использования схемы.

Применяемые схемы заземления

В итоге на осветительных приборах из металла и электрических инструментах будет протечка 220 Вольт

Единственное неосторожное касание – и итог может быть плачевным. Поэтому непрофессионалам выполнять такое гаражное заземление своими руками не стоит

2. TN-S. Подобная схема защиты надежнее предыдущей, но встречается довольно редко, потому что для этого гаражному сообществу нужно тянуть энергопотребителям от подстанции отдельно кабель PE и N к вводному распределительному устройству, что экономически нецелесообразно, потому использовать эту защитную систему не рекомендуется.

3. TN-C-S. Одна из самых надежных схем выглядит так: от подстанции к вводному распределительному устройству гаражного сообщества проводится совмещенный кабель PEN и выполняется повторное заземление.

От вводного распределительного устройства к пользователям проведен кабель из пяти жил: три фазы, ноль и земля. Сейчас большинство застройщиков применяют данную защитную систему электрической проводки на 380 Вольт, однако хозяева старых гаражей будут вынуждены сами модернизировать проводку. Что естественно вызывает вполне обоснованный протест автовладельцев.

4. ТТ. Последняя система защиты – персональный контур, представляющий собой вкопанные в почву около гаража металлические электроды. В настоящий момент это простейший и недорогой защитный способ электрической проводки.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Молниеотводы

Объект с контуром заземления в обязательном порядке, согласно ПУЭ, должен быть оснащен молниеотводом. Особенно, если речь идет о даче, где жильцы копают колодцы, забивают на воду скважины и прокладывают трубы очень неглубоко, а то и вовсе пускают их поверху. Строения на дачных участках часто возводятся из горючих материалов, а пожарные далеко. Плюс возможную грозу наверняка сопровождает усиление ветра.

Известны случаи, когда в непогоду выгорали целые дачные поселки от ударов молнии. Виновников катастрофы находили, как правило, быстро — на пожарищах обязательно обнаруживался участок, на котором контур заземления имелся, а остатков молниеотвода не было.

Между тем простейший молниеотвод — это пара заостренных арматурин, торчащих над коньком крыши на 1,2-1,5 м. С контуром заземления их соединяет стальная проволока сечением не менее 6 мм или стальная шина 15 х 3 мм.

Ширина такого молниеотвода не может быть более 60 мм, иначе при ударе возможно разбрызгивание плазмы, последствия которого просто разрушительны. Слишком широкая конструкция обязательно сработает как антенна: она не отведет молнию в землю, а разбросает по сторонам.

Важно

Детали молниеотвода должны исключительно свариваться, а края шины (если используется именно она) провариваться с захватом всех слоев (шаг сварки 50-60 см).

Зачем нужен контур заземления

Многие электрические приборы нуждаются в розетках с заземляющим контактом. С помощью этого контакта корпуса техники присоединяются к заземлительному контуру. Изоляционный слой, нанесенный на токоведущие элементы приборов, иногда повреждается, вовнутрь проникают вода или влажный воздух. Результат — образование конденсата на металлических поверхностях электробытовой техники. Вода — отличный проводник электричества. Гаражи часто бывают достаточно сырыми помещениями. Данные здания квалифицируются как объекты повышенной опасности. Существуют дополнительные факторы риска, присущие гаражам, корпус которых выполнен из металла. Металлические конструкции, не относящиеся к электроприборам, могут оказаться под напряжением, если выступят в качестве сторонней заземляющей части. Дело в том, что между металлической частью гаража и почвой находится гидроизоляционный слой, стоящий на шпалах или бревнах, поэтому контакт между корпусом и почвой не всегда надежен. Кабеля обычно прокладывают путем их фиксации к проволоке или металлическим тросам. Последние держатся на гаражных корпусах за счет болтовых или сварных соединений. Нарушение изоляционного слоя на тросе приводит к возникновению потенциала, передаваемого на корпус гаража. Даже при отсутствии прямого контакта кабелей с металлическими поверхностями во время дождя этот контакт неизбежно возникнет.

Таким образом, наличие заземления — важнейшее требование, обеспечивающее безопасность как самой электробытовой техники, так и ее пользователей.

Инструкция по подключению

Итак, для начала разберем схему правильного заземляющего контура гаражного помещения.

Во вводном щитке обязательно нужно подключить УЗО, которое защитит проводку при обнаружении токов утечки. Устройство защитного отключения является очень хорошим помощником заземляющему контуру, т.к. при возникновении аварийной обстановки моментально отключает электроэнергию на вводе.

Что касается самой схемы заземления гаража на 220В, она может быть выполнена либо в виде треугольника, либо в виде прямой линии, как показано ниже. Некоторые электрики рекомендуют сделать Т-образную схему защиты – 2 электрода вбить по углам с передней стороны помещения и 2 электрода вкопать в смотровой яме. Все 4 железных заземлителя соединяются между собой и подключаются к соответствующей шине в щитке.

Электроды могут быть представлены уголками из металла, длиной от 2 до 2,5 метров. Размер уголка должен быть не менее 50*50 мм. Если Вы решили использовать металлическую трубу для того чтобы сделать заземление гаража своими руками, ее диаметр должен быть не менее 32 мм, а толщина стенок свыше 3,5 мм.

Ну и последний элемент контура – гибкий провод, соединяющий подземную конструкцию с заземляющей шиной. Рекомендуется использовать медный провод сечением не менее 6 мм.кв. либо алюминиевый с поперечным сечением свыше 16 мм.кв.

Подготовив все материалы можно переходить к сборке контура. Первым делом нужно вкопать электроды в почву. Для этого подготовьте небольшие ямки, глубиной по 50 см, согласно выбранной схеме, и прокопайте между ними траншеи для соединения заземляющей арматуры. Самое подходящее расстояние между электродами – 1,2 метра. Выкопав ямы согласно схеме заземления гаража можно переходить к вбиванию уголка в землю. Для этого рекомендуется заблаговременно подточить его нижний конец болгаркой, после чего кувалдой вбить электрод, чтобы он вошел до конца (верхний конец должен быть ниже земной поверхности на полметра).

Вбитые уголки соединяются между собой металлической полосой, шириной не менее 4 см и толщиной не менее 5 мм. Соединять элементы схемы рекомендуется сваркой, предварительно зачистив металл до блеска.

Для удобства подключения провода к уголку рекомендуется приварить болт либо специальную клемму, как показано на фото ниже.

В последнюю очередь трехжильный провод протягивается от щитка 220 Вольт по гаражу и подключается с заземлением к розеткам и светильникам. Наглядно увидеть весь процесс Вы можете на видео уроках ниже, с которыми мы Вам настоятельно рекомендуем ознакомиться.

Первый этап работ

Второй этап работ

Вот по такой инструкции можно запросто сделать заземление гаража своими руками. Как Вы видите, все довольно просто и не занимает много времени. Если гаражное помещение находится на территории дома, то совсем не обязательно делать индивидуальный защитный контур. Правильнее будет изначально сделать заземление частного дома, после чего пустить трехжильный провод от домашнего щитка к гаражу.
