Заземление металлорукава. Как проще?
При прокладке проводки в металлорукаве, его (рукав) также требуется заземлить как и саму проводку.

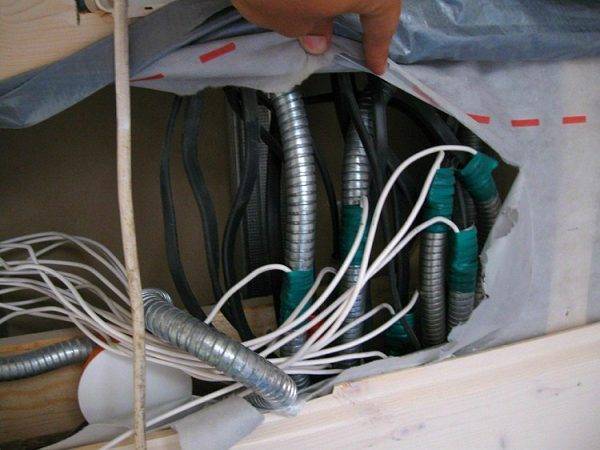

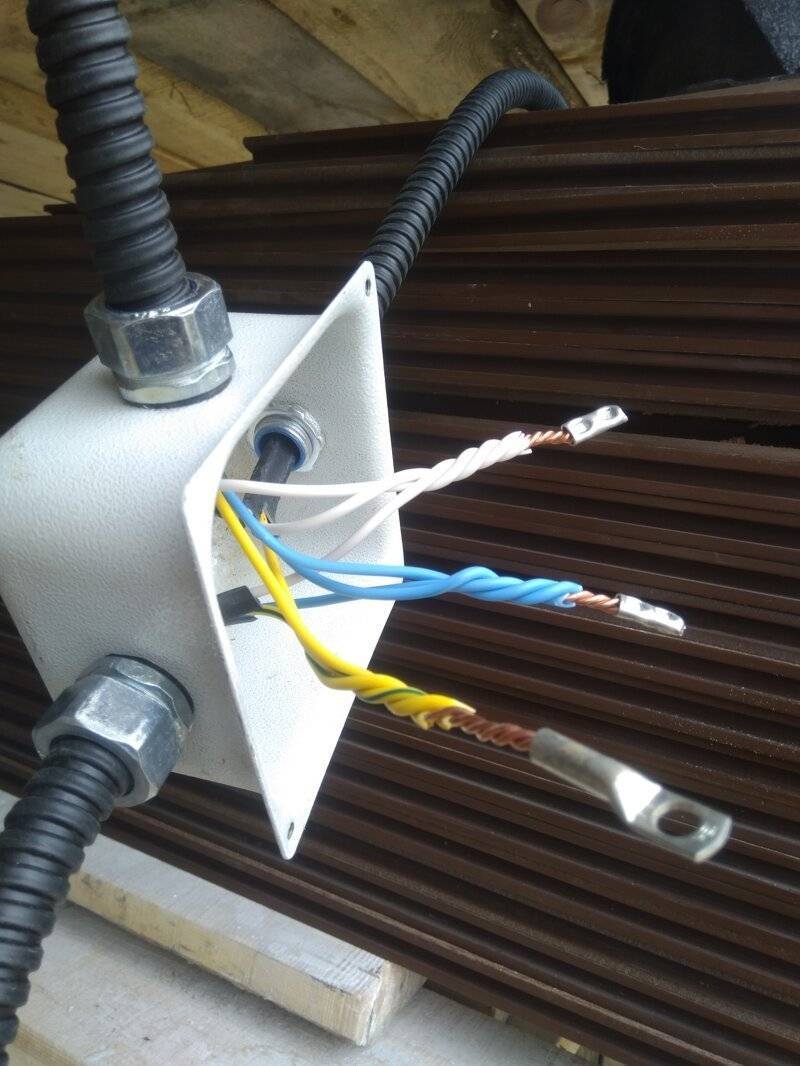

Но по ходу проводки встречаются несколько распределительных коробок. Получается металлорукав разрывается на несколько отрезков (?). Как проще всего осуществить операцию по заземлению рукава?
Вам же посоветовали использовать металлический короб?
Вам же посоветовали использовать металлический короб?
А также асбестную трубу От которой умереть шансов больше чем от электричества.
Я прикинул, что металлокукав мне все таки легче гнуть будет ))
Дык как заземлять та ?
Проткнуть «хвосты» и зажать все сразу под болт. Или пожертвовать по одному орешку на коробку — а пластмассовые крышки выкинуть.
можно металорукав полностью не разрвать а только переломить для выхода провода а металическая лента останется целой ) правда сложно засунуть в коробку будет
Я, в свое время, применял оцинкованные хомуты с винтовой стяжкой, которые идут на резиновые шланги в автомобилях. Одевал хомуты на торцы металлорукавов, посовывал под них обыкновенную луженую плетенку или броню от ВКбШв и затягивал винты. Получался неплохой контакт. В крайнем случае, у заказчика претензий не было.
Сунуть в рукав заземлённую проволоку без изоляции. На всём протяжении.
Применить металлические коробки, занулять гофру под болт на корпусе коробки (1 болт на одну коробку).
Хм. довольно интересно. Главное — минимум соединений.
Зимой в доме будет постоянная плюсовая температура?
Контакт не гарантирован, не учитывается окисление зачищенной жилы и металлорукава.
Угу, медь облудить надо.
Тогда уж припаять к металлорукаву по всей длине.
Тут кто-то пробовал — совсем, совсем не паяется.
Весь вопрос в флюсе.
Во флюсе, хорошей зачистке и желании.
Сунуть в рукав заземлённую проволоку без изоляции. vs На всём протяжении. металорукав полностью не разрвать а только переломить для выхода провода
Не вижу особой разницы. Не вижу смысла ложить кабель в металлорукаве (мех.защита?) Проложите в пластиковой гофре DKC: уже с протяжкой, заземлять не надо (жила РЕ, надеюсь, есть?)
Ага, у автора речь идёт о деревянном доме и грызунах.
2ВТБ! Это мне советовали. Я вышел из положения следующим образом: купил в автомагазине оцинкованных хомутов и из распред коробки соединил каждый рукав проводом на хомут
Достаточно ли вводной муфты РКн для заземления металлорукава, при условии что щит заземлён?
Опрессовкой.лужёной гильзой 6мм2.рукав заводите в распайку,отгибаете один виток,одеваете гильзу,туда же засовываете провод сечением или 2,5мм,или 4мм,что плотнее влезет,и опрессовываете.гильзу ввиду громоздкости лучше распилить на две или на три части,на своё усмотрение.
В общем- да. Но. Если собираетесь сдавать серьезный объект то потребуются сертификаты и прочая документация на данные изделия. Например: » > » >
бред. если только забить кусок её себе в череп.
все эти хомуты и цанги — одна видимость. Запрещается использовать для заземления кабельных конструкций элементы их механической фиксации. Электрическое присоединение (заземляющее) не должно подвергаться механическим нагрузкам, либо должно иметь элементы против откручивания и ослабления контакта.
хороший вариант. а я видел — концы металлорукава немного расплетают, загибают колечком и под болт затягивают на корпусе коробки — дёшево и сердито. При помощи пассатижей, кувалды и такой-то матери всё получается
Как заземлить металлический рукав
Когда выполняется заземление металлорукава и как его осуществить, описано в главе 1.7 ПУЭ — «Заземление и защитные меры электробезопасности».
Возможность поражения человека электрическим током при контакте с металлическими частями, в нормальном состоянии не находящимися под напряжением, в ПУЭ считается косвенным прикосновением к токоведущим частям этого оборудования.
Мерой, обеспечивающей требуемую защиту, определяется необходимость отключения электрического оборудования и линий от источника питания, путем срабатывания аппаратов защиты. Для этого токопроводящие части должны быть соединены с глухо заземленной нейтралью в системах электроснабжения типа TN, и заземлены — в системах IT и ТТ.
Соединение защитного проводника и металлорукава может быть выполнено двумя способами:

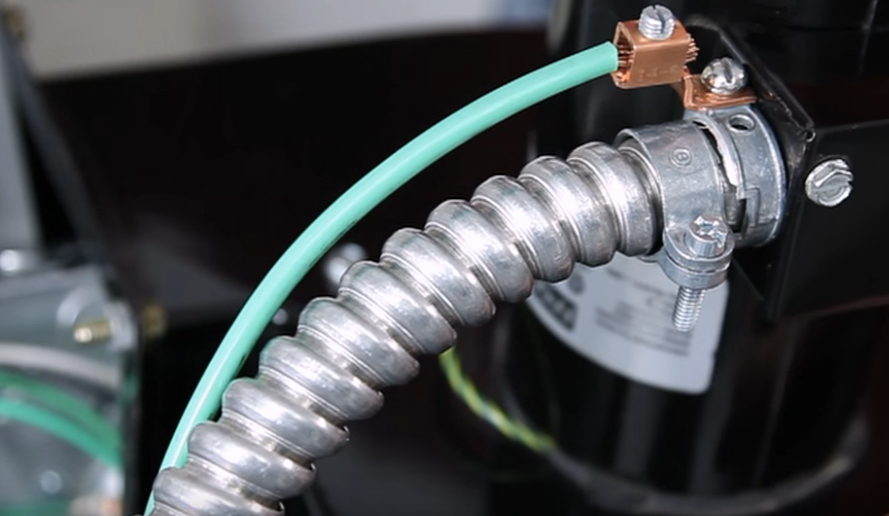

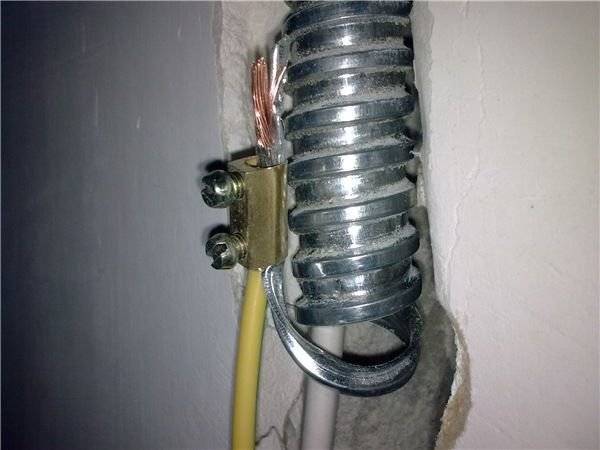

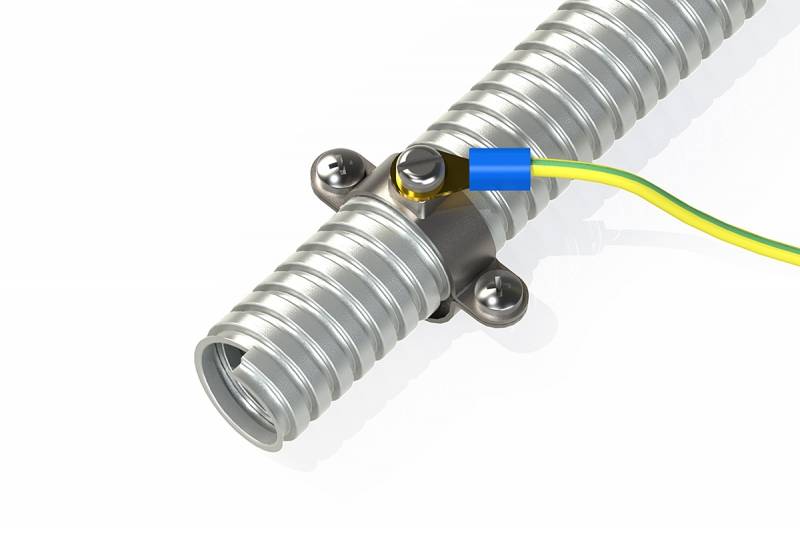

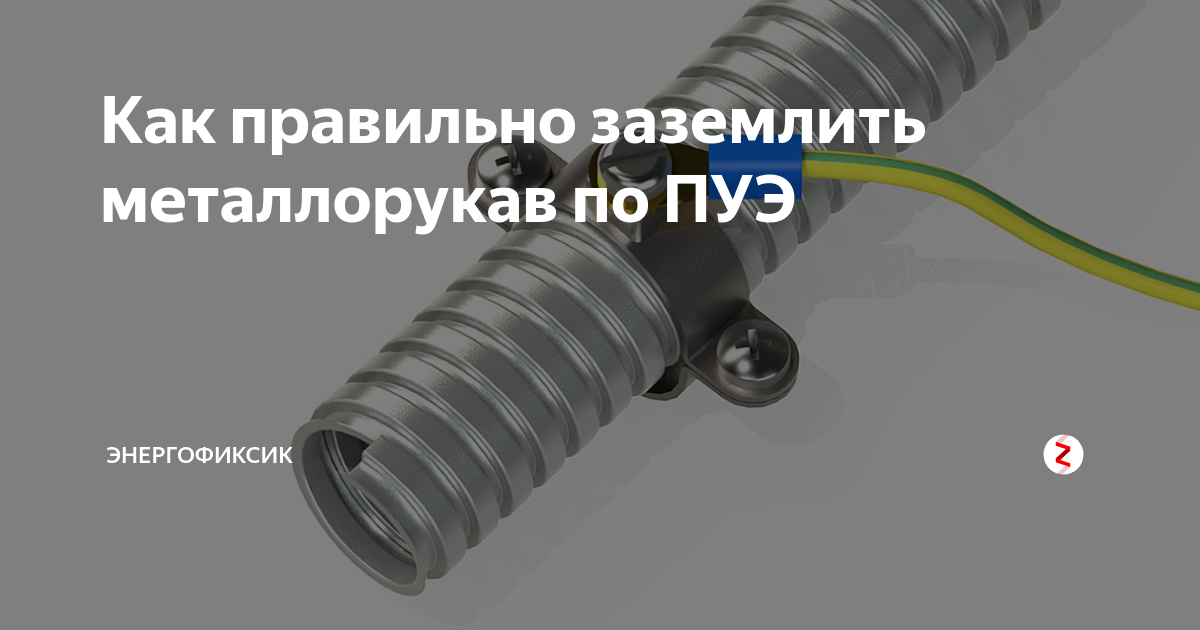

1-й способ — с использованием хомута и болтового соединения.

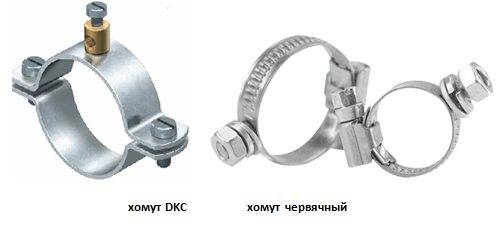

В этом случае используется специальный хомут, в конструкции которого предусмотрен болт (винт), посредством которого осуществляется крепление проводника, соединяющего металлорукав с заземлителем.
2-й способ — с использованием пайки.
При таком способе соединения проводник присоединяется непосредственно к поверхности металлорукава.
У каждого из этих способов есть свои достоинства и недостатки.
- Достоинства:
- для 1-го способа: простота монтажа;
- доступность выполнения, вне зависимости от места установки хомута.
для 2-го способа:
- надежность электрического контакта.
- Недостатки:
для 1-го способа: электрический контакт менее надежен, чем при ином способе соединения.
для 2-го способа:
- сложность выполнения работ в стесненных условиях монтажа.
При выполнении работ поверхность металлорукава очищается от грязи и пыли, после чего зачищается с использованием абразивных материалов или инструментов (наждачная бумага, надфиль и т.д.), после чего устанавливается хомут или осуществляется пайка.
В качестве защитного проводника могут быть использованы медные или алюминиевые провода, а также стальная проволока.
Сечение и диаметр подобных проводников также регламентированы ПУЭ:
- для алюминиевых проводов — не менее 6,0 мм2;
- для медных проводников — не менее 4,0 мм2;
- для стальной проволоки внутри помещений — не менее 5,0 мм;
- для стальной проволоки на улице — не менее 6,0 мм.
Использование алюминиевых проводов допускается только при наличии изоляции, «голые» провода такого типа для устройства перемычек использовать запрещено.
Все соединительные проводники должны быть оснащены наконечниками, которые монтируются путем прессования, что обеспечивает надежный контакт при болтовом соединении проводника с заземлителем и заземляемой конструкцией.
https://youtube.com/watch?v=UU4RLuuVd4E

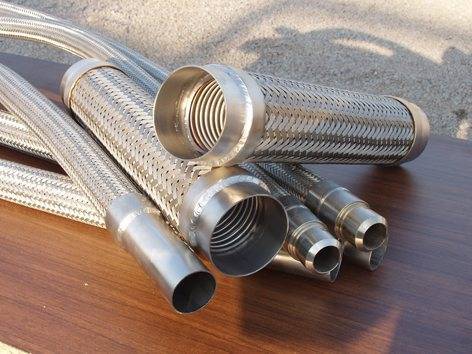

Металлорукава герметичные нержавеющие
Гибкие и герметичные металлорукава высокого давления нержавеющие способны работать в широком температурном диапазоне, выдерживая нагрев до 600º С и охлаждение до -270º С. Рабочее давление может достигать 350 атмосфер.
Изделия находят применение:
- при транспортировке газообразных, сыпучих и жидких сред, в том числе, отличающихся агрессивностью;
- в агрегатах, где поглощают механические вибрации, возникающие вследствие динамических условий работы;
- при соединении отдельных элементов агрегатов и трубопроводов.
Изделия выпускаются с различными типами концевой присоединительной арматуры: под сваривание, резьбовым, фланцевым.
Чем вызвана необходимость заземления
Заземление электрооборудования, бронированных кабелей, а также электропроводки, проложенной в металлорукаве, создает условия защиты от поражения электричеством в случае пробоя изоляционной оболочки токонесущих элементов в них.
Когда сопротивление изоляции кабеля снизится ниже нормы, металлорукав будет находиться вод воздействием тока утечки, который по заземляющей перемычке будут уходить в землю. В случае прикосновения к нему человека создается еще одна цепь, параллельная заземлению, но, так как сопротивление человеческого тела гораздо больше, чем у заземляющей перемычки, через него пройдет незначительная токовая величина, безопасная для здоровья и жизни. По ПУЭ при монтаже кабельных линий металлорукав, служащий защитой для проводки, в обязательном порядке следует заземлить и сделать это надо в соответствии с требованиями нормативных документов (ПУЭ п. 1.7.76, см. Главу 1.7).
Хомут или пайка
Место контакта заземляющих проводников и металлорукава должно обладать механической прочностью, надежностью и минимальным сопротивлением. При соблюдении правильной технологии монтажа такого результата можно добиться обоими способами.
Пайка будет более уместна при реализации масштабных проектов, так как не обходится без дополнительного оборудования, применения паяльных кислот и требует определенных навыков. Установить хомут сможет каждый с помощью обычной отвертки. Сегодня рынок предлагает изделия различных диаметров и конструкций.
Важно отметить, что перед монтажом поверхность металлорукава нужно обязательно зачистить для удаления инородных веществ и устранения оксидной пленки. Такая процедура значительно повысит качество контакта
Как заземлить металлический рукав
Когда выполняется заземление металлорукава и как его осуществить, описано в главе 1.7 ПУЭ — «Заземление и защитные меры электробезопасности».
Возможность поражения человека электрическим током при контакте с металлическими частями, в нормальном состоянии не находящимися под напряжением, в ПУЭ считается косвенным прикосновением к токоведущим частям этого оборудования.
Мерой, обеспечивающей требуемую защиту, определяется необходимость отключения электрического оборудования и линий от источника питания, путем срабатывания аппаратов защиты. Для этого токопроводящие части должны быть соединены с глухо заземленной нейтралью в системах электроснабжения типа TN, и заземлены — в системах IT и ТТ.
Соединение защитного проводника и металлорукава может быть выполнено двумя способами:
1-й способ — с использованием хомута и болтового соединения.
В этом случае используется специальный хомут, в конструкции которого предусмотрен болт (винт), посредством которого осуществляется крепление проводника, соединяющего металлорукав с заземлителем.
2-й способ — с использованием пайки.
При таком способе соединения проводник присоединяется непосредственно к поверхности металлорукава.
У каждого из этих способов есть свои достоинства и недостатки.
- Достоинства:
- для 1-го способа:
- простота монтажа;
- доступность выполнения, вне зависимости от места установки хомута.
- для 2-го способа:
- Недостатки:
- для 1-го способа:
- для 2-го способа:
При выполнении работ поверхность металлорукава очищается от грязи и пыли, после чего зачищается с использованием абразивных материалов или инструментов (наждачная бумага, надфиль и т.д.), после чего устанавливается хомут или осуществляется пайка.
В качестве защитного проводника могут быть использованы медные или алюминиевые провода, а также стальная проволока.
Сечение и диаметр подобных проводников также регламентированы ПУЭ:
- для алюминиевых проводов — не менее 6,0 мм2;
- для медных проводников — не менее 4,0 мм2;
- для стальной проволоки внутри помещений — не менее 5,0 мм;
- для стальной проволоки на улице — не менее 6,0 мм.
Использование алюминиевых проводов допускается только при наличии изоляции, «голые» провода такого типа для устройства перемычек использовать запрещено.
Все соединительные проводники должны быть оснащены наконечниками, которые монтируются путем прессования, что обеспечивает надежный контакт при болтовом соединении проводника с заземлителем и заземляемой конструкцией.
Что использовать в качестве заземлителя
Для заземления электрооборудования и металлических конструкций, в том числе и электропроводок с использованием металлорукавов, могут использоваться естественные и искусственные заземлители.
Естественными заземлителями являются металлические конструкции и коммуникации, которые контактируют с грунтом по условиям их эксплуатации. Такими заземлителями могут быть:
- арматурный каркас железобетонных конструкций;
- металлоконструкции различной направленности, имеющие непосредственный контакт с землей;
- инженерные коммуникации, проложенные в земле.
- трубопроводы с горючими и токсичными веществами;
- трубопроводы, оснащенные антикоррозийной изоляцией;
- канализационные и отопительные магистральные линии.
Геометрические размеры контура заземления, а также виды и сечение используемых материалов, определяются в соответствии с удельным сопротивлением грунта в месте монтажа и на основании расчетов, их определяющих.
Для выполнения расчетов существуют специальные программы и отдельные формулы, используя которые можно получить требуемые значения.
Watch this video on YouTube
Заземление металлорукава — это не только требование правил, но и условие безопасной эксплуатации электрических сетей для человека и прочих живых организмов, о котором нельзя забывать, как на этапе выполнения монтажных работ, так и при последующем использовании электрических коммуникаций.
Чем вызвана необходимость заземления
Заземление электрооборудования, бронированных кабелей, а также электропроводки, проложенной в металлорукаве, создает условия защиты от поражения электричеством в случае пробоя изоляционной оболочки токонесущих элементов в них.
Когда сопротивление изоляции кабеля снизится ниже нормы, металлорукав будет находиться вод воздействием тока утечки, который по заземляющей перемычке будут уходить в землю. В случае прикосновения к нему человека создается еще одна цепь, параллельная заземлению, но, так как сопротивление человеческого тела гораздо больше, чем у заземляющей перемычки, через него пройдет незначительная токовая величина, безопасная для здоровья и жизни. По ПУЭ при монтаже кабельных линий металлорукав, служащий защитой для проводки, в обязательном порядке следует заземлить и сделать это надо в соответствии с требованиями нормативных документов (ПУЭ п. 1.7.76, см. Главу 1.7).
КАК ЗАЗЕМЛИТЬ МЕТАЛЛОРУКАВ?
Гибкий металлорукав применяется для защиты электрической проводки, кабельных сетей, телекоммуникаций и сетей связи от грызунов, от повреждений, которые могут образовываться как в процессе монтажных работ, так и во время эксплуатационного периода коммуникаций, от негативного воздействия окружающей среды. Металлорукав изготавливается из покрытой цинком стальной ленты, которая хорошо проводит электрический ток. Для обеспечения максимального уровня безопасности металлорукав нуждается в заземлении, цель которого заключается в уменьшении до безопасного уровня напряженности электрического поля, возникающей между металлической поверхностью защитного рукава и поверхностью земли в случае непредвиденной аварийной ситуации.
Одним из наиболее эффективных методов заземления считается снижение величины напряжения, проходящего через человека в случае его прикосновения к металлическому защитному рукаву, находящемуся под действием напряжения электрического поля. В такой ситуации человек параллельно включается в электрическую цепь, созданную заземлением металлорукава. Если при этом значение сопротивления тела будет превышать значение сопротивления элемента заземления, то через человека пройдет меньший ток, не способный причинить значительного вреда ни его внутренним органам, ни поверхности кожного покрова.
Для применения вышеописанного метода металлический защитный рукав в обязательном порядке должен соответствовать всем требованиям, которые описаны в правилах устройств электроустановок (ПУЭ). Кроме того, эффективность заземление значительно повышается, если в роли заземлителей выступают естественные элементы. В качестве примера можно привести водопроводные металлические трубы, лишенные изоляции, находящиеся глубоко под землей, выполненные из металла элементы строений и сооружений и т.д.
Технология работ по заземлению металлорукава:
Металлорукав нуждается в заземлении в обязательном порядке, однако особое внимание необходимо уделить защитному футляру, который во время монтажных работ не был закреплен металлическими скобами или иными приспособлениями из металла. В такой ситуации применяется особенное заземление – обхват металлорукава металлической скобой
Выполняются работы нижеуказанным образом.
Этапы заземления:
В предполагаемом месте обхвата защитный футляр тщательно зачищается (до блеска), после чего осуществляется его обхват металлической скобой;
Далее следует тщательно закрепить винт заземления, который монтируется недалеко от металлорукава;
Следующий этап заключается в скреплении винта заземления и скобы посредством перемычки, роль которой выполняет медный провод с сечением от 4 мм и более.
В процессе монтажных работ обязательно соблюдать все требования и рекомендации, указанные в ПУЭ. Кроме того, нельзя допускать скручивания растягивания или пережима металлорукава. НАЗАД К СТАТЬЯМ
Заземление металлорукава
При использовании металлорукавов следует уделить внимание заземляющему устройству. Само изделие обеспечивает защиту электропроводки благодаря слою оцинкованной стали, хорошо проводящему электрический ток
Проведение заземления позволит обеспечить надлежащий уровень безопасности. Использования естественных элементов в качестве заземлителей существенно повышает эффективность заземления. При возникновении аварийной ситуации, когда человек окажется включенным в электрическую цепь, величина напряжения, проходящего через него, не будет представлять угрозы здоровью и жизни.
Технология заземления защитного футляра предусматривает несколько этапов:
- Футляр до блеска зачищается и обхватывается металлической скобой.
- Неподалеку закрепляется винт заземления.
- Металлическую скобу и винт заземления скрепляют перемычкой – медным проводом диаметром не менее 4 мм.
При проведении заземления важно соблюдать нормы ПУЭ, запрещающие, к примеру, прокладку даже защищенных металлорукавом кабелей по деревянной поверхности
Правила заземления трубопроводов
Заземление трубопроводов – мероприятие обязательное, закрепленное в ПУЭ. Именно таким образом можно повысить безопасность их эксплуатации, ведь в трубных системах скапливается статическое электричество, плюс всегда есть вероятность попадания молнии в трубы. Требования правил устройства электроустановок обеспечить заземлением не только трубопроводы внешние, но и внутренние (технологические и коммуникационные).
В ПУЭ четко регламентировано, как должно проводиться заземление трубопроводов.
- Во-первых, система труб должна быть единой непрерывной сетью, соединяемой в единый контур.
- Во-вторых, к заземляющей системе трубопроводы должны быть подключены минимум в двух точках.
Что касается первой позиции, то это не значит, что сама трубопроводная система должна быть непрерывной. Здесь будет достаточно обеспечить соединение участков или отдельных трубопроводов в одну единую сеть, для чего чаще всего используются так называемые межфланцевые перемычки. По сути, это обычный медный провод марки или ПВЗ, или ПуГВ. Крепление перемычек к трубопроводу обеспечивается сваркой, болтовым соединением или устанавливается хомут заземления для труб.
Что касается второй позиции, то специалисты рекомендуют не разбрасываться по всей линии технологической цепочки, просто провести соединение в начале и конце контура.
Как заземлить металлический рукав
Прежде чем перейти рассмотрению технологии заземления, необходимо отметить, что заземление кабельной магистрали накладывается с двух сторон, в начале и в конце линии. Закрепить заземляющие перемычки на поверхности металлорукава можно двумя способами: с помощью пайки или металлическим хомутом.
Пайку заземляющих проводников для обеспечения надежного и долговечного контакта, как правило, используют специализированные электромонтажные организации. Так как данный способ не всегда доступен, в частности, когда прокладка проводки производится своими руками, стоит прибегнуть к помощи плотно обхватывающих хомутов. Некоторые и самые распространенные образцы показаны на фото:
Места наложения этих устройств предварительно зачищаются до металлического блеска. Резьбовой крепеж в местах подключения перемычек необходимо с силой обтянуть, после чего рекомендуется нанести слой смазки. Для этой цели можно использовать литол. С целью обеспечения гарантированной электробезопасности в процессе эксплуатации надлежит периодически контролировать надежность точки крепления проводника к металлорукаву, а также его состояние на предмет обрыва.
Заземляющие проводники могут быть выполнены из стали, меди и алюминия. Их минимальные сечения должны соответствовать следующим значениям: медь – 4 мм2, алюминий – 6 мм2. Диаметр стальной проволоки для установки в помещениях – 5 мм, вне помещений – 6 мм. Концы проводников должны быть запрессованы в наконечники. Голые проводники из алюминия, без ПВХ изоляции в качестве перемычек использовать запрещено.
Технология заземления кабельной брони
В качестве заземляющего поводка для присоединения брони к заземлению можно использовать проводники, выполненные в виде оплетки. Такие провода выпускают многие предприятия производящие кабельную продукцию. В отсутствии поводков заводского производства, заземляющий проводник можно изготовить самостоятельно. Для этих целей используют 3 оголенные жилы гибкого медного кабеля, которые заплетают в «косичку». Суммарное сечение жил должно соответствовать данным приведенным в таблице.
Заземление брони неизолированной плетенкой
Для спаивания брони и заземляющего проводника используют электрические паяльники большой мощности или паяльники, нагреваемые паяльной лампой (газовой горелкой).
При использовании для нагрева паяльника открытого огня, на рабочем месте должны присутствовать средства пожаротушения (огнетушитель, песок, полотнище брезента и т. д.). На проведение огневых работ должно быть выдано специальное разрешение.
Перед пайкой кабельной брони металлические ленты должны быть тщательно очищены от битума, окислов и грязи. Для лужения проводников и металлических лент в качестве флюса можно использовать «паяльный жир». Если для выполнения паяных соединений применяется активный флюс, содержащий ортофосфорную кислоту, то по окончании работ его остатки необходимо смыть с помощью ветоши смоченной Уайт спиритом, бензином калошей или другими органическими растворителями.
Для выполнения паяных соединений кабельной брони и заземляющих проводников обычно используют оловянно-свинцовый припой ПОС-40 или другие легкоплавкие припои.
В случае кабеля с проволочной броней заземляющий проводник должен иметь паяное соединение с каждой проволокой.
Пайку поводков и брони кабеля необходимо выполнять максимально быстро, чтобы не повредить пластиковые защитные оболочки и изоляцию жил. Для охлаждения места пайки можно использовать ветошь смоченную водой.
Для соединения заземляющего поводка с шиной заземления на него напрессовывают наконечник соответствующего размера. Опрессовку наконечников выполняют с помощью пресс клещей или молотком с применением матрицы и пуансона необходимого размера.
В последние десятилетия при монтаже кабельных муфт и концевых заделок широко применяются комплекты заводского изготовления. В большинстве случаев эти комплекты позволяют выполнять электрические соединения без применения пайки. В таких наборах заземление кабельной брони выполняется с помощью хомутов и бандажей, болтов со «срывными» головками. Работая с такими комплектами необходимо неукоснительно следовать указаниям инструкции
Watch this video on YouTube
Металлорукава герметичные нержавеющие
Гибкие и герметичные металлорукава высокого давления нержавеющие способны работать в широком температурном диапазоне, выдерживая нагрев до 600º С и охлаждение до -270º С. Рабочее давление может достигать 350 атмосфер.
Изделия находят применение:
- при транспортировке газообразных, сыпучих и жидких сред, в том числе, отличающихся агрессивностью;
- в агрегатах, где поглощают механические вибрации, возникающие вследствие динамических условий работы;
- при соединении отдельных элементов агрегатов и трубопроводов.
Изделия выпускаются с различными типами концевой присоединительной арматуры: под сваривание, резьбовым, фланцевым.
Прокладка кабеля в металлорукаве
Прокладка кабеля в металлорукаве
Чтобы защитить проводку от воздействия пыли, влаги, защитить от пожара при возникновении короткого замыкания, от разнообразных механических повреждений при подключении электричества используют гибкую металлическую трубу – металлорукав. Он очень удобный в монтировании за счёт большого радиуса изгиба.
Металлорукав изготовляется из стальной или оцинкованной ленты, также все рукава имеют свои обозначения (маркировку). Маркировка РЗ – для стальных металлорукавов, РЗ-Ц для оцинкованных, герметичные маркируются аббревиатурой – РЗЦП, рукава, которые имеют защиту от взрыва обозначаются – ВСГ.
Применяют данное изделие для прокладки электрокабеля, а также для кабеля компьютерных сетей или кабеля связи.
Прокладка электрокабеля в металлическом рукаве
Металлорукав играет роль защитного футляра для провода. Футляр прокладывают внутри помещения, чаще всего нежилого, потому что этот вид монтажа поверх стен в гибкой трубе менее эстетичен. Металлическую гибкую трубу монтируют в производственных помещениях, в подвалах домов, гаражах и так далее. Прокладка кабеля в металлорукаве обеспечивает надёжную защиту проводника при условии соблюдения всех правил устройства электроустановок (ПУЭ). Именно правила устройства электроустановок определяют допустимые условия электромонтажа металлического изделия, каким образом должна быть осуществлена прокладка кабеля в металлорукаве, пуэ устанавливает срок эксплуатации металлического футляра. Двумя способами производится монтаж рукава внутри помещения. Первый способ – открытая прокладка, второй – скрытая. И в первом, и во втором случае для крепления рукава применяют скобы или монтажные хомуты. Крепятся скобы или хомуты к монтажной поверхности с помощью саморезов или гвоздей.
Одним из важных критериев монтажа металлорукава есть недопустимая прокладка рукава на легковозгораемых поверхностях и подложках из дерева, пластика, гипсокартона и т. д
Важно знать то, что прокладка силовой проводки в металлическом рукаве допускается только тогда, когда он со всех сторон окружен несгораемыми материалами. Прокладывать металорукав с электрокабелем внутри можно самостоятельно, но лучше всего воспользоваться услугами подрядной электромонтажной организации
Работа электрика обойдётся дороже, но и монтаж рукава будет выполнен по всем правилам и установленным нормам. Очень важно, как произведена прокладка кабеля в металлорукаве, цена услуг мастера будет зависеть от всего объёма проделанной работы. Цена зависит также от сечения и от количества жил кабеля, чем меньше сечение и количество жил, тем дешевле. Итого вся работа электрика по монтированию металорукава с проводкой внутри обойдётся от 130 до 1000 рублей.
Виды гофрированного металлорукава
По способу формовки рукав делится на:
- Тип «гармошка». Отличается полной герметичностью, отлично держит форму.
Изготавливается, как правило, из нержавеющей стали. Имеет два серьезных недостатка: очень дорогой, и ограничен в гибкости. Радиус искривления до 20 диаметров рукава. Если загнуть его слишком сильно — он просто лопнет. Применяется ограниченно, лишь для эксплуатации в специальных условиях.

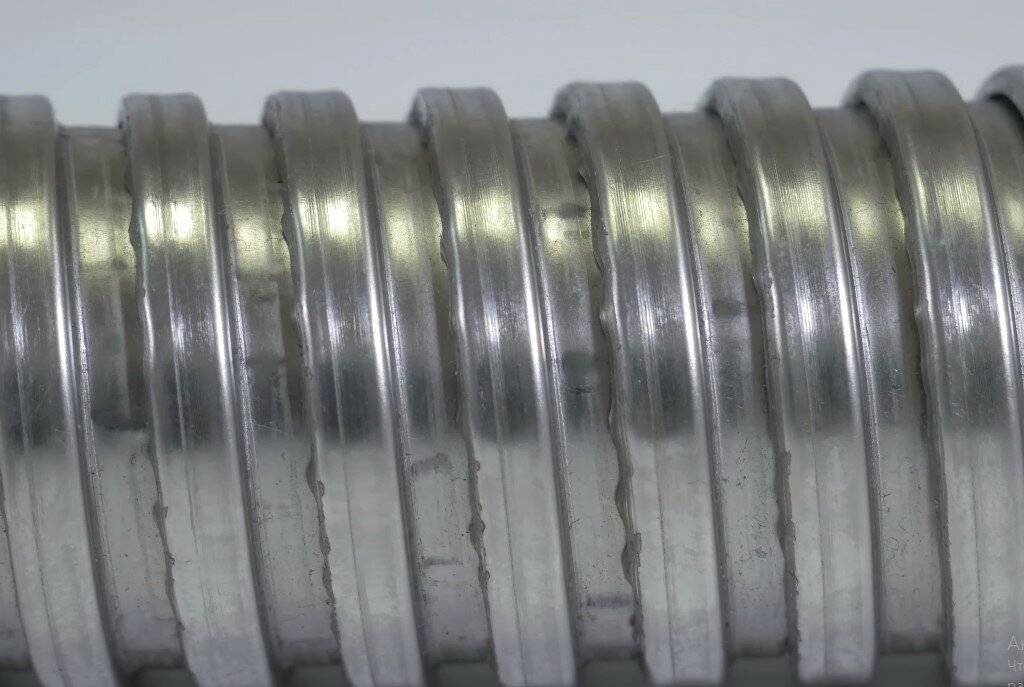

- Массовый гофр виткового типа. Самый распространенный рукав: применяется без ограничений как на промышленных объектах, так и в жилых помещениях.
Сложная конфигурация сочленений: с одной стороны, позволяет получить прочную неразрывную трубу, с другой стороны — рукав можно гнуть на малые радиусы. Единственный недостаток — витковый рукав негерметичен. Если внутрь попадает влага, она задерживается там надолго.
- Гофр с ПВХ покрытием. Поверх витковой пружины расположен рукав из поливинилхлорида.
Гибкость при этом снижается, зато труба становится полностью герметичной. Прочностные характеристики неизменны: от механических воздействий защищают стальные витки. Пожарная безопасность также не снижается: в замкнутой среде распространение пламени не происходит.
Как заземлить металлорукав в соответствии с ПУЭ
Чем вызвана необходимость заземления
Заземление электрооборудования, бронированных кабелей, а также электропроводки, проложенной в металлорукаве, создает условия защиты от поражения электричеством в случае пробоя изоляционной оболочки токонесущих элементов в них.
Когда сопротивление изоляции кабеля снизится ниже нормы, металлорукав будет находиться вод воздействием тока утечки, который по заземляющей перемычке будут уходить в землю. В случае прикосновения к нему человека создается еще одна цепь, параллельная заземлению, но, так как сопротивление человеческого тела гораздо больше, чем у заземляющей перемычки, через него пройдет незначительная токовая величина, безопасная для здоровья и жизни. По ПУЭ при монтаже кабельных линий металлорукав, служащий защитой для проводки, в обязательном порядке следует заземлить и сделать это надо в соответствии с требованиями нормативных документов (ПУЭ п. 1.7.76, см. Главу 1.7).
Как заземлить металлический рукав
Прежде чем перейти рассмотрению технологии заземления, необходимо отметить, что заземление кабельной магистрали накладывается с двух сторон, в начале и в конце линии. Закрепить заземляющие перемычки на поверхности металлорукава можно двумя способами: с помощью пайки или металлическим хомутом.
Пайку заземляющих проводников для обеспечения надежного и долговечного контакта, как правило, используют специализированные электромонтажные организации. Так как данный способ не всегда доступен, в частности, когда прокладка проводки производится своими руками, стоит прибегнуть к помощи плотно обхватывающих хомутов. Некоторые и самые распространенные образцы показаны на фото:
Места наложения этих устройств предварительно зачищаются до металлического блеска. Резьбовой крепеж в местах подключения перемычек необходимо с силой обтянуть, после чего рекомендуется нанести слой смазки. Для этой цели можно использовать литол. С целью обеспечения гарантированной электробезопасности в процессе эксплуатации надлежит периодически контролировать надежность точки крепления проводника к металлорукаву, а также его состояние на предмет обрыва.
Заземляющие проводники могут быть выполнены из стали, меди и алюминия. Их минимальные сечения должны соответствовать следующим значениям: медь – 4 мм 2 , алюминий – 6 мм 2 (ПУЭ п.1.7.126). Диаметр стальной проволоки для установки в помещениях – 5 мм, вне помещений – 6 мм. Концы проводников должны быть запрессованы в наконечники. Голые проводники из алюминия, без ПВХ изоляции в качестве перемычек использовать запрещено.
Что использовать в качестве заземлителя
Свободные концы подключенных к металлорукаву перемычек необходимо заземлить, то есть подключить к заземляющему контуру, в качестве которого можно использовать как естественные заземлители, так и искусственные. Если позволяет обстановка, в качестве искусственного заземлителя по ПУЭ (п. 1.7.109) допускается самый распространенный вариант подключения к арматуре железобетонных конструкций и фундаментов зданий. Не возбраняется подключение к подземным стальным трубопроводным магистралям, но только в том случае, если они не служат для транспортировки горючих веществ или природного газа, к обсадным трубам пробуренных скважин. Допускается подключение к металлическим оболочкам кабелей, проложенных под землей, исключения составляют изделия с алюминиевыми токоведущими жилами (ПУЭ п. 1.7.109). Если подобных вариантов подключения нет, необходимо обустроить искусственное заземляющее устройство. В качестве простейшего устройства можно использовать металлический проводник, вставленный вертикально в грунт.

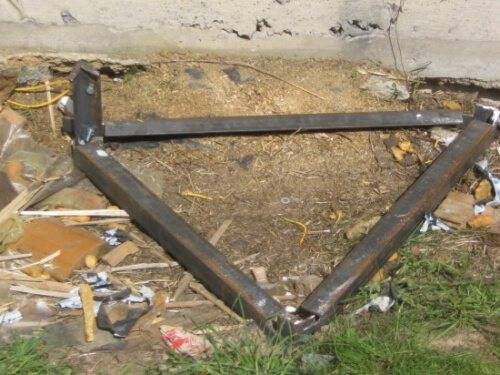

Более сложным, а соответственно надежным вариантом, является монтаж заземляющего контура, состоящий из группы таких проводников, соединенных между собой горизонтальными перемычками.
Вопрос обустройства заземлителя актуален для электрических сетей с системой заземления TN-C и TN-C-S. Для систем электроснабжения с использованием принципа TN-S, который еще не нашел широкого применения в Российской Федерации, задача значительно упрощена. В качестве заземляющего устройства используется шина, подключенная к защитному нулевому проводнику РЕ.
Вот и все, что хотелось рассказать вам о том, как сделать заземление металлорукава по ПУЭ. Надеемся, предоставленная информация и фото примеры были для вас полезными!
Будет интересно прочитать:
Что нужно заземлять в кабеле?
Согласно ПУЭ (Правилам Устройства Электроустановок) металлическая броня кабеля, равно как и любые другие металлические нетоковедущие части электрических установок, должна быть надежно заземлена. Вместе с броней и металлическими экранирующими оплетками силовых кабелей заземлению подлежат:
- металлические лотки;
- металлические короба и каналы;
- трубы;
- несущие тросы;
- другие поддерживающие металлические конструкции
Основной функцией заземления кабельной брони и поддерживающих конструкций, по которым проложены силовые лини, является защита человека от поражения электрическим током в случае пробоя электрической изоляции. Кроме того заземление брони кабеля является важным условием правильной работы релейной защиты «от замыкания на землю».
При прокладке протяженных кабельных линий не всегда удается обойтись одним отрезком кабеля. В таких случаях для соединения отрезков кабелей применяют кабельные муфты. Если защитная оболочка кабельной муфты изготовлена из металла, то она тоже должна быть заземлена.
