Как выполняется заземление
Процедура установки системы заземления зависит от разновидности ванны, ее формы и размеров. При отсутствии опыта работы со сварочными материалами и электрическими предметами рекомендуется воспользоваться услугами специалистов.
Старые модели
Старые ванны, произведенные в 80-х или 90-х гг. прошлого столетия, изготовлены из чугуна или железных сплавов. Для их заземления необходимо приобрести заземляющую перемычку, предназначенную для подсоединения электрического кабеля. Для ее установления нужно просверлить отверстие в одной из ее ножек. Этот прибор закрепляется при помощи болтов, гаек, шайб, винтов и иных крепежных деталей.
К установленной перемычке присоединяется провод с заземляющей шиной. По этому принципу подключаются все электрические приборы, находящиеся в ванной комнате. Если в помещении присутствуют водонагреватели и бойлеры, то они подсоединяются к кабелю отдельно.
Акриловые ванны
Акриловые ванны приобрели широкую популярность среди рядовых покупателей, благодаря небольшому весу и высокой устойчивости конструкции. Акрил — синтетическое полотно, не позволяющее проводить электрический ток. По этой причине многие люди не знают, надо ли заземлять акриловую ванну. Акрил обладает свойствами диэлектриков. Но он способен накапливать мощный статический заряд, способный мгновенно поразить кожу человека. Также заземление акриловых ванн обязательно, если они расположены на металлических рамах, являющихся проводником электричества.
Современные чугун и сталь
Современные ванны изготавливаются из чугуна и стали. Их главным отличием от старых моделей является наличие лепестка — специального приспособления для подключения заземляющих проводов. К нему можно подключить металлические кабели, соединенные с распределителем.
Существуют отдельные условия заземления для чугунных и стальных джакузи. Они оборудованы гидромассажными устройствами, работающими от электросети с напряжением 220 В. Для джакузи устанавливаются отдельные розетки с предохранителями, защищающими от потоков воды. Они продаются в строительных или хозяйственных магазинах. За пределами комнаты необходимо расположить УЗО и автоматы на 16 А. Электрокабель, подключаемый к гидромассажной ванне, помещается в гофрированную трубку.
Запрещается заземлять джакузи через водопроводные приспособления. В противном случае гидромассажная ванна может сломаться по причине короткого замыкания. Устройством нельзя пользоваться, если во время установки системы заземления электрические приборы вышли из строя. Чтобы избежать поломки, необходимо приобрести стабилизатор, регулирующий значение напряжения в электросети.
Душевая кабина
При заземлении душевых кабин в ванной комнате нужно установить евророзетки и подсоединить их к домашнему электрическому щитку. К ней подключается провод с сечением 16 кв.мм, изготовленный из алюминия. Он соединяется с заземлением душевой кабины. В помещении также устанавливаются устройства защитного подключения и автоматы на 30 мА
Важно правильно найти отверстие для подсоединения заземляющих устройств. На душевой кабине оно обозначается специальным символом, представленным на фото ниже
Чтобы обеспечить максимальную безопасность приборов и объектов, находящихся рядом с душевой кабиной, необходимо установить систему заземления на канализационных и водопроводных трубах. Эта процедура выполняется на заземляющий контур, подключенный общему электрощиту
Важно, чтобы каждый прибор был подсоединен к единой шине заземления при помощи цельных кабелей, изготовленных из металлических материалов
Как сделать заземление в квартире, если его нет
В старых домах установлена система TN–C, которая не имеет заземления, и проложен двухжильный провод (фаза и ноль). Чтобы заземлить квартиру, придется провести новую проводку, установить автомат УЗО или смонтировать контур.
Подключение УЗО
Устройство защитного отключения, или, по-другому, УЗО спасет человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем самым обесточивая участок сети.
Существует два варианта подключения УЗО:
- На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от крупной бытовой техники, заканчивая светильниками. Для этого потребуется более мощный и дорогостоящий прибор. При срабатывании защиты электричество будет отключено везде, а на наличие утечки придется проверять каждое подключенное устройство отдельно.
- На комнату или конкретное устройство. Менее мощный УЗО устанавливается только на «опасные» линии, например, на ванную комнату, кухню, подвал или на конкретное устройство, вроде стиральной машины или электроплиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.
Прибор имеет две входных и две выходных клеммы (фаза и ноль). Установка производится согласно схеме:
Правила установки:
- УЗО устанавливается между входным выключателем и автоматом;
- мощность УЗО должна немного превышать мощность установленного на нее автомата;
- правильность работы УЗО проверяется путем подключения бытового прибора под нагрузкой к сети, в которую оно было установлено.
Монтаж собственного контура
Собственный контур для заземления своими руками можно сделать как в частном доме, так и в многоквартирном. Во втором случае работу надо согласовать с управляющей компанией и соблюдать требования ПУЭ.
Порядок работ:
- По стояку к подвалу протягивается одножильный провод PE. Рекомендуется использовать медный провод сечением не менее 4 кв. мм.
- Рядом с домом устанавливается заземлитель. Обычно используют обрезки из нержавеющей стали, которые свариваются в виде треугольника.
- Один конец провода присоединяется к готовой конструкции, другой закрепляется в щитке.
- Заземление квартиры соединяется со щитком.
Опасный вариант защиты
Недопустимо решать проблему заземления путем присоединения PE-провода к системе водопровода или газового снабжения. В случае утечки, ток пойдет не по проводам, а по трубам и батарее, что может привести к поражению электричеством не только проживающих в заземленной таким способом квартире, но и соседей.
Конструкция контура
Составные части
Уже упоминавшееся ранее сопротивление заземления (Rз) контура – основной параметр, контролируемый на всех этапах его эксплуатации и определяющий эффективность его применения. Эта величина должна быть настолько малой, чтобы обеспечить свободный путь аварийному току, стремящемуся стечь в землю.
Обратите внимание! Важнейшим фактором, оказывающим решающее влияние на величину сопротивления заземления, является качество и состояние грунта в месте обустройства ЗУ. Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:
Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:
Исходя из этого, рассматриваемое ЗУ или заземляющий контур ЗК (что для нашего случая – одно и то же) должны иметь конструкцию, удовлетворяющую следующим требованиям:
- В её составе необходимо предусмотреть набор металлических прутьев или штырей длиной не менее 2-х метров и диаметром от 10-ти до 25-ти миллиметров;
- Они соединяются между собой (обязательно на сварку) пластинами из того же металла в конструкцию определённой формы, образуя так называемый «заземлитель»;
- Кроме того, в комплект устройства входит подводящая медная шина (её ещё называют электротехнической) с сечением, определяемым типом защищаемого оборудования и величиной токов стекания (смотрите таблицу на рисунке ниже).
Таблица сечений шин
Эти составляющие устройства необходимы для соединения элементов защищаемого оборудования со спуском (медной шиной).
Различие по месту устройства
Согласно положениям ПУЭ, защитный контур может иметь как наружное, так и внутреннее исполнение, причём к каждому из них предъявляются особые требования. Последними устанавливается не только допустимое сопротивление контура заземления, но и оговариваются условия измерения этого параметра в каждом частном случае (снаружи и внутри объекта).
При разделении систем заземления по их местонахождению следует помнить о том, что лишь для наружных конструкций корректен вопрос о том, как нормируется сопротивление заземлителя, поскольку внутри помещения он обычно отсутствует. Для внутренних конструкций характерна разводка по всему периметру помещений электротехнических шин, к которым посредством гибких медных проводников подсоединяются заземляемые части оборудования и приборов.
Для элементов конструкций, заземлённых снаружи объекта, вводится понятие сопротивления повторного заземления, появившееся вследствие особенной организации защиты на подстанции. Дело в том, что при формировании нулевого защитного или совмещённого с ним рабочего проводника на питающей станции нейтральная точка оборудования (понижающего трансформатора, в частности) уже заземляется один раз.
Поэтому когда на ответном конце того же провода (обычно это PEN или PE шина, выводимая непосредственно на щиток потребителя) делается ещё одно местное заземление, его с полным основанием можно назвать повторным. Организация этого вида защиты показана на рисунке ниже.
Важно! Наличие местного или повторного заземления позволяет подстраховаться на случай повреждения защитного нулевого провода PEN (PE – в системе электропитания TN-C-S). Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»
Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля»
Такая неисправность в технической литературе обычно встречается под наименованием «отгорание нуля».
Как сделать заземление на даче
Лучшим вариантом заземления дачи станет треугольник, в котором есть электроды из стали, на верху, заходящими в грунт не менее полутора метров. Контур должен быть на уровне, где земля не промерзает. Соединяться электроды должны только сваркой при помощи арматуры. Из одного электрода должна выходить полоска, которая будет идти к щитку.
Если щиток далеко от дома, можно прибегнуть к использованию кабеля. Кабель закрепляем с помощью шурупа. Электродом может стать уголок из стали квадратной формы, сталь в виде круга или труба. Самым важным параметром при выборе должна быть площадь граничного сечения. Материал должен хорошо забиваться в землю, поэтому конец подтачиваем. Если это арматура, она должна быть без рельефа, так мы обеспечим более качественный контакт с землей. Если у вас нет желания тратить свои материалы, то продаются уже собранные установки для заземления дачи.
Требуемое количество установленных устройств
Зависит от объема жилого объекта. Однокомнатная квартира обойдется одним УЗО, разрывая цепь при токе утечки в 30 миллиампер. В загородном доме, оборудованном 10 группами розеток, одним устройством не обойтись. Минимум 3 прибора. Для домашней группы светильников целесообразно установить обособленный аппарат отключения. Рациональным решением явится установка отдельных устройств защиты на такие источники потребления:
- как электрические варочные панели;
- на группу компьютеров с периферией;
- на стиральные, моечные машины;
- на отдельный морозильный шкаф с 2 электромоторами и так далее.
Сегодня строят коттеджи больших объемов, запредельных площадей. Владельцам резон ввод электричества в объект совместить с установкой мощной УЗО в 300 миллиампер, являясь по умолчанию главным контролером электрической ситуации в коттедже.
Пример необходимости заземления
Заземление ванны в квартире
Заземлять электропроводку необходимо, чтобы предотвратить удар емкостным током, возникающим в результате утечки напряжения по ответвлению LC-фильтра, середина которого подключается к корпусу прибора. Такие фильтрующие устройства используются, например, в некоторых моделях стиральных машин. При подключении стиралки в незаземленное гнездо разность потенциалов между поверхностью прибора и находящимся по соседству человеком будет равна входному напряжению, деленному на 2. Описанный случай чреват также возможностью ложного срабатывания УЗО.
Если взяться одной рукой за ноль, а другой – за фазу, тело станет проводником между разными потенциалами
Еще один пример – предотвращение последствий электромагнитной несовместимости подключенных в сеть приборов. При обрыве нулевого рабочего кабеля в таком случае выходят из строя все приборы, подключенные в сеть
Также заземление важно для защиты электронно-вычислительных приборов от электрического разряда, исходящего от человеческого тела. Он обладает малой мощностью, но ее иногда хватает, чтобы устройство вышло из строя или начало зависать
Заземляющая система уравнивает потенциалы, предотвращая тем самым ситуацию, когда при одновременном касании отопительной трубы и рабочей панели компьютера последний начинает сбоить из-за поступления электроразряда.
Основные ошибки при самостоятельном заземлении помещения
Первой и, пожалуй, главной ошибкой является то, что человек начинает работать без первоначальной подготовки и без каких-либо знаний. Это чаще всего приводит к быстрому выходу из строя проводки, что может повлечь за собой неблагоприятные последствия вплоть до пожара. Поэтому ни в коем случае не стоит самостоятельно прокладывать провода без первоначального обучения или поддержки специалиста.
https://youtube.com/watch?v=OWmyC8hspOs
Так же можно выделить недобросовестность. Это является злейшим врагом человека. Когда что-нибудь начинает не выходить, то чаще всего появляется чувство прекратить установку или сделать наперекосяк. Что влечет за собой непоправимые последствия. Кроме этого, перед началом нужно обзавестись всеми необходимыми инструментами, которые смогут облегчить процесс.
В завершение хотелось бы обратить внимание на то, что не стоит лезть в электрическую систему помещения и дома без соглашения с застройщиками. А для проведения данного мероприятия настоятельно рекомендуется вызвать мастера, ведь это даст возможность вам избежать неприятного контакта с электричеством
Профессионал сделает свою работу качественно, надежно и безопасно для всех жителей.
Опасные схемы защиты
Когда в домах многоэтажного типа использовались металлические трубы систем водопровода и отопления, то некоторые горе-электрики подключали к ним PE контур. Это опасная игра, потому что пробитая фаза на любом бытовом приборе создавала ток утечки, который стремился по наименьшему сопротивлению, то есть, двигался по заземлению в квартире. При этом током могло ударить от соприкосновения с трубой или радиатором отопления. И не только в этой квартире, но и в других, ведь стояки являются единой сетью, как в водопроводе, так и в отоплении. Благо сегодня все перешли на пластиковые трубы.
Есть случаи, когда проводилось заземление розеток, в которых нулевую и заземляющую клеммы соединяли перемычкой. Опасность заключается в том, что при обрыве нулевого контура весь ток начнет проходить по заземляющей сети. То есть, напряжение будет переходить на корпус всех находящихся в квартире приборов.

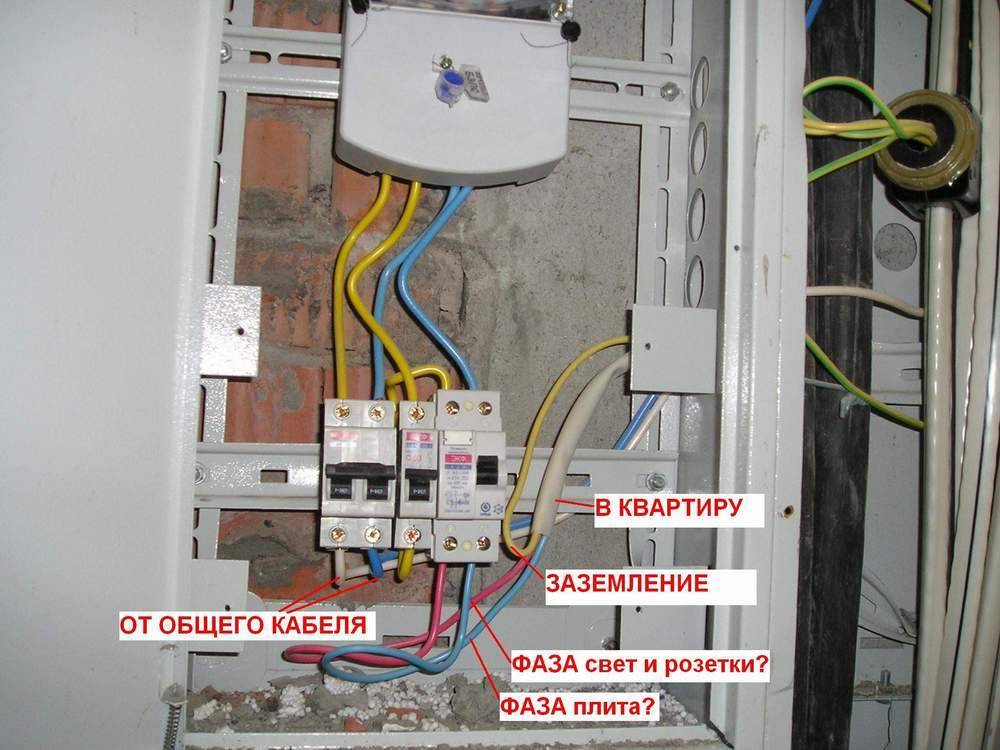

Где взять заземление в этажном щите?
Вот все, что вы должны знать о заземлении в многоквартирном доме. Хорошо, если оно уже предусмотрено конструкцией здания. Но если нет заземления, то его можно сделать своими руками. Варианты вам предложены, но, как показывает практика, самый простой и эффективный – это заземлить проводку и розетки с помощью УЗО.
Как сделать заземление в квартире и для чего оно необходимо?.
Заземление является преднамеренным электрическим соединением электросети, оборудования или установки с целью предотвращения опасных для жизни и здоровья человека или животных травм.
Перед тем, как сделать заземление в квартире, нужно получить базовые знания в этой области, а затем строго соблюдать технологию обустройства системы защитного контура.
Подключение наружной части ЗУ к щитку
Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.
Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.
Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.
Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).Читать еще: Подключение электродвигателя через конденсатор
Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.
Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.
Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.
Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.
Как сделать заземление в квартире советской постройки
В таких домах использовалась старая система электроснабжения TN-C, где ноль N и защитное заземление PE совмещены и идут одним проводником PEN. В подъездных щитах металлические корпуса соединены через болт с общим нулем. Заземление в этих электрощитах отсутствует. Проводка в квартире ведется двухжильным кабелем (фаза и ноль).
Старая система энергоснабжения домов TN-C
Эта система не имеет заземления в квартире и поэтому она не может защитить от поражения электротоком. Защита автоматов в этой системе может сработать только на короткое замыкание. С некоторых пор система TN-C переводится на систему с защитным заземлением TN-S или TN-C-S. Но когда это произойдет неизвестно.

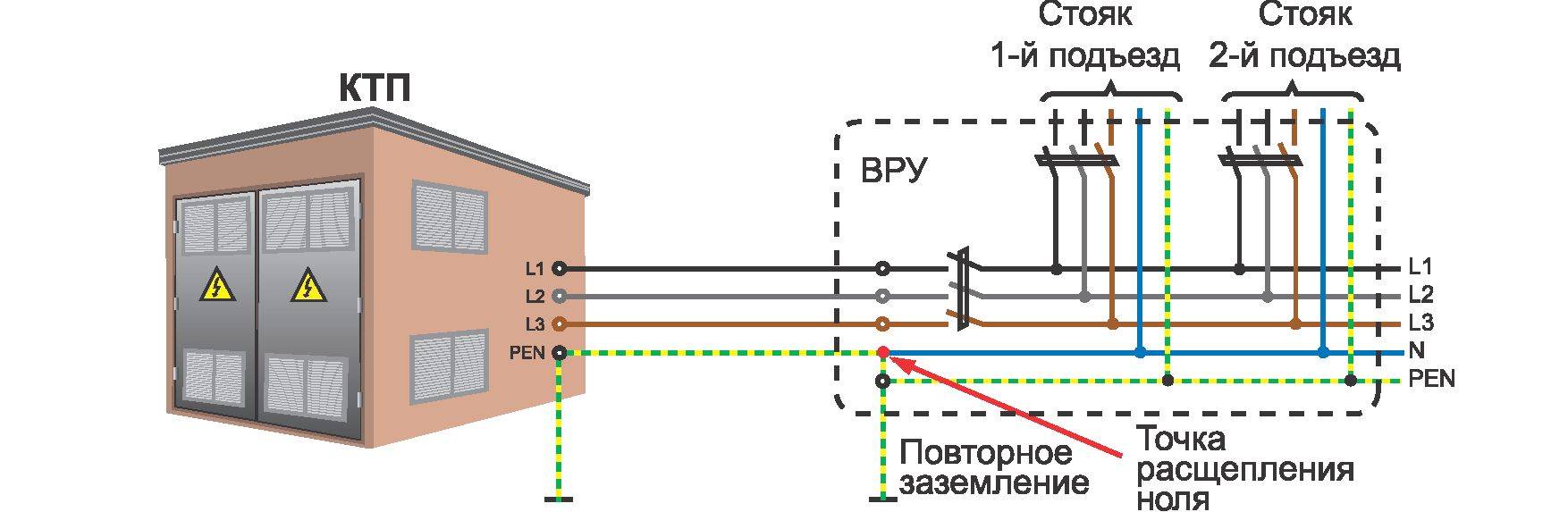

Система энергоснабжения с защитным проводником TN-C-S
Для сокращения расходов, энергопредприятия возле домов делают заземление нулевого проводника, с разделением его на нулевой проводник N, и защитное заземление PE. Свое заземление в этом случае делать нельзя, так как возможно появление блуждающих токов.
Система энергоснабжения с отдельным защитным проводником TN-S
Есть два варианта электропроводки квартиры — это переделка проводки дома с контуром заземления или все оставить как есть, но пользоваться электроприборами с не токопроводящими корпусами
На отдельные электроприборы – это бойлер, электроплита, стиральная машина поставить УЗО, особенно нужно обратить внимание на электроприборы в ванной
Определение типа проводки
Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.
Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.
Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».
Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.
В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.
Прокладывать кабель сечением в 1,5 мм 2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм 2 .
Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.
Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.
Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.
Этапы проведения самостоятельного заземления
Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:
- Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
- Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
- Демонтировать необходимые розетки.
- Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
- Соединить между собой все выводы к заземляемым розеткам.
- Обесточить стояк или дом.
- Подсоединить проведённое заземление к общему заземлению стояка или фазы.
- Включить подачу электричества в доме и в квартире.
Виды распределения электроэнергии
Старый и новый жилой фонд имеет одно важное отличие. Это присутствие/отсутствие заземляющих проводников
В ГОСТах СССР, которые действовали до 1998 года, в схеме распределения электропитания отдельному заземляющему проводу место не нашлось. Причина этого упущения — малый ассортимент бытовой техники, не отличающейся к тому же большой мощностью.
С тех пор ситуация начала меняться: в новостройках появились отдельные заземляющие проводники, сосредоточенные в распределительных электрощитках. Сейчас существует несколько систем, в которых используется защита домов либо квартир.
- TN-C. Эту схему можно назвать пережитком прошлого. Такая защита типична для домов старого фонда — хрущевок, сталинок, брежневок. Главный ее минус — отсутствие отдельного заземляющего проводника, так как его совмещали с рабочим — PE (защита) + N (ноль) = PEN. Данная система считается самой ненадежной, а полноценное заземление невозможно, если не перевести ее на более современные схемы.
- TN-S. Эта более современная система была призвана заменить опасную схему TN-C. В ней проводники (ноль и защита) не пересекаются, так как разделены на подстанции. В этом случае в квартиру уходят уже не 2, а 3 кабеля — фаза, N и PE.
- TN-C-S — простейший способ модернизации «ущербной» схемы TN-C. В этом варианте совмещенные проводники PEN (защита и ноль) разделяются только на входе в здание. Для первого из них в месте их раздела устанавливается заземляющий контур.
TT и IT — системы, применяемые для зданий, требующих повещенной безопасности. Первая оптимальна для частного владения, расположенного отдельно, так как защитный контур заземления организовывают для каждого дома/квартиры. Вторая схема незаменима там, где необходимо бесперебойное электроснабжение, но возможен постоянный контроль: например, на шахтных электроустановках, в аварийный системах питания медицинских учреждений. Поэтому, если разговор идет о жилых помещениях, то обычно применяют первые три типа систем электрозащиты.
Типы используемых заземлений
Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.
Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.
Система TN-C.
Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.
Рис. 1: пример аварийной ситуации в TN-C системе
Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:
- Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
- Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
- На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.
Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.
Система TN-C-S.
На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.
Рис. 2. Принципиальная схема подключения TN-C-S
Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.
Система TT.
Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.
Рис. 3: принципиальная схема подключения TT
Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).
В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.
