2 способа монтажа теплого плинтуса - электрический и водяной вариант подключения.

Описание и принцип работы

Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.

Прекрасная альтернатива тёплому полу — плинтусная система отопления, благодаря которой поддерживается комфортная температура в доме

Главным отличием тёплого плинтуса служит его нестандартная форма и необычное расположение. Длинные и невысокие обогреватели устанавливают по периметру комнаты. Декоративная планка, закрывающая устройство, внешне похожа на обычный плинтус, который она и заменяет. Часто такую систему выбирают при панорамном остеклении, поскольку материал находится ниже самих рам и не портит привлекательный вид окон.

Плинтусные обогреватели состоят из двух медных трубок, находящихся одна над другой на расстоянии 8-15 см. Увеличивают теплоотдачу с помощью алюминиевых, латунных или медных вертикальных пластин, нанизанных на оребренные трубы. Декоративные крышки изготавливают из экструдированного алюминия, который отлично передаёт тепло и хорошо нагревает защитный элемент.

Сверху и снизу обогревателя имеются отверстия, через которые движется воздух: через нижний проходит холодный, а через верхний выходит горячий. Получается, что помещение обогревается из трёх источников: вдоль трубок, от стен и корпуса металлического плинтуса. С такой системой отопления комната быстро нагревается. Кроме того, расположенное по периметру устройство способствуют равномерному распределению тёплого воздуха в помещении.

Подробнее о теплом плинтусе:

Жидкостный тип

Водяное плинтусное отопление состоит из тех же элементов, что и стандартные приборы нагрева: коллекторного узла, водогрейного котла и системы труб. Устройство работает при низких показателях температуры. Последовательно подключать все плинтусные обогреватели в помещении неэффективно: когда теплоноситель доберётся до последнего в ветке элемента, он уже остынет, поэтому устройство всегда будет холодным.

Жидкостный тип плинтусной системы отопления является одним из самых надежных

Жидкостный греющий плинтус работает по лучевой схеме: элементы подключают по одному или попарно. Сначала встраивают коллекторный узел, а затем к нему подключают трубки. Недостатком такой системы будет большой расход труб, поскольку каждый прибор нуждается в двух таких деталях — на подачу и обратку. Зато тепло будет распределяться равномерно, а сама система будет более надёжной. При установке водяного типа отопления трубки прячут в пол. В стяжку рекомендуется помещать специальные трубы из полимера с низкой теплоотдачей и высокой стойкостью к коррозии.

Электрический вариант

Электрическое плинтусное отопление практически ничем не отличается по внешнему виду от водяного, только у него присутствуют клеммы для подключения питания. В нижней трубке располагается нагревательный элемент (ТЭН), а в верхней — проложены провода для подключения отопления.

Благодаря техническим характеристикам и современному дизайну — теплый плинтус не теряет свою популярность

Монтировать электрическую систему тёплого плинтуса проще, чем жидкостную. Необходимо зафиксировать конструкцию, протянуть провода и подключить их к клеммам. Заданная температура поддерживается встроенным в систему терморегулятором, включающим и отключающим нагревательные приборы. Специалисты советуют использовать термостаты, которые экономят электричество.

Конструкция тёплого плинтуса

Внешне это устройство представляет собой короб из металла с размерами 30х140 мм. Такой короб монтируется непосредственно на стену, заменяя собой классический деревянный или пластиковый плинтус. С верхней стороны в коробе есть щель, через которую нагретый воздух струится вдоль стены, устремляясь вверх. Панели из алюминия нагреваются до 40-70 градусов, при этом в помещении устанавливается комфортная температура.

От обычных радиаторов, расположенных на некотором расстоянии от пола, данная конструкция выгодно отличается тем, что излучающий тепло плинтус способен нагревать самый нижний уровень помещения.

Внутри короба есть специальные кронштейны, на которых крепится нагревательный элемент, состоящий из пары медных трубок, где закреплены латунные пластинки. Медные трубки имеют внутренний диаметр всего 11 мм при толщине стенки в 1 миллиметр. Между собой нагревательные модули соединяются обжимными гайками или посредством медной пайки, а в углах используются специальные медные или полиэтиленовые поворотные трубки.

Теплоноситель, которым чаще всего служит обыкновенная вода, поступает в контур через подводящие трубки от распределительного коллектора. Желательно комплектовать распределительный коллектор отсечными и сливными кранами, расходомерами и автоматическими воздухоуловителями. Кроме того, полезно добавить в тёплый плинтус водяной манометр и термометр, с помощью которых можно было бы контролировать всю систему и было проще управлять её параметрами.

Монтаж греющего элемента

Далее обрезаете элементы согласно размерам вашей стены. Удаляете лишние ламели.

Кстати, эти ламельки при нагреве и остывании могут немного пощелкивать. Но звук этот совсем не раздражающий и напрягать вас не будет.

Как уверяет производитель, посторонние шумы в системе могут быть только при неправильном монтаже. Связанно это с пузырьками воздуха, которые при большой скорости движения будут биться о стенки медных трубок.

Чтобы обеспечить герметичность всей системы можно воспользоваться двумя способами:

пайка медных трубок

подключение через специальные муфты

При пайке сначала удаляется оксидная пленка, расположенная в зонах стыковки. После этого на по краям трубок наносится флюс.

На конечный элемент устанавливается заглушка, соединяющая верхнюю и нижнюю трубки.

При пайке горелкой разогреваете стык до 300 градусов. Чтобы не перегреть участок, не держите долгое время пламя в одном месте.

Равномерно прогревайте всю поверхность.

Вместо пайки для соединения можно применить и фитинги. Для этого на модуль одевается гайка + конусное латунное кольцо + уплотнительное кольцо.

Последними на греющие трубки насаживаются средние части фитингов. Их внутренний диаметр должен соответствовать диаметру трубок греющего модуля.

Места соединения затягиваются гаечными ключами. Подобные переходные фитинги можно вручную выгибать под любым углом, либо наращивать ими прямые участки.

После установки всех модулей в кронштейнах, распираете их клиньями. Закрывать плинтус планкой не торопитесь. Сначала нужно все это дело заполнить водой или другой жидкостью и проверить утечки.

Обзор популярных производителей, характеристики и цены

Если вы намереваетесь приобрести себе теплый плинтус, но не знаете, сколько он стоит и какому производителю отдать предпочтение, значит, этот раздел статьи – специально для вас! Здесь мы рассмотрим приборы от популярных производителей (лишь некоторые, ведь их достаточно много), их ключевые характеристики, а также среднерыночные цены. Для удобства посетителей информация ниже представлена в виде небольшой таблицы.

Таблица. Плинтусное отопление – популярные модели, стоимость, характеристики.

Наименование, фото	Краткое описание	Среднерыночная стоимость, в рублях
1. Mr.Tektum электрический, белого цвета (RAL 9016)	Греющий модуль, тепловая мощность которого составляет 200 ватт. Одна единица соответствует одному метру погонному. Комплектуется всеми необходимыми крепежными элементами, функционирует от сети в 230 вольт. Теплообменник выполнен из латуни, в то время как сам корпус – из алюминия. Габариты – 30х140 миллиметров, масса – 2,2 килограмма. Российское производство.	4800
2. Mr.Tektum электрический, коричневого цвета (RAL 8019)	Греющий модуль с теми же характеристиками и особенностями, что и предыдущий. Единственным отличием, как вы уже сами наверняка догадались, является именно цвет корпуса.	4800
3. Best Board	Еще одно электрическое устройство, в этот раз – австрийское, мощность которого достигает 226 ватт на погонный метр. Габариты нагревательного элемента составляют 250х13,7х2,8 сантиметра (длина, высота и ширина соответственно). Что характерно, термальная устойчивость трубки, выполненной из защитного материала, варьируется в данном случае от минус 50 до плюс 130 градусов.	Около 9 600 и выше
4. Termia КПНК 16/100 (П) – 200 (П)	Речь идет о модельном ряде жидкостных теплых плинтусов украинского производства, отличающемся доступной стоимостью и тепловой мощностью теплообменника около 240 ватт на каждый погонный метр. Высота прибора составляет 16 сантиметров, глубина – 40 сантиметров, а длина варьируется от 100 до 200 сантиметров.	От 4000
5. Termia ЭВНА	Модели электрических теплых плинтусов от того же производителя. Габариты изделий в данном случае те же, тепловой поток – от 180 до 360 ватт. Изделия выпускаются в двух цветах – белом и темно-коричневом.	Варьируется (примерно столько же)

Плюсы плинтуса

Технология, принципиально отличающаяся от традиционных систем отопления, снаружи выглядит как обычный декоративный элемент. Всенародную любовь она получила, благодаря своей начинке:

Теплый плинтус своими руками по толщине равен традиционному аналогу, но высота чуть больше — 12-15 см. Это сделано для удобства монтажа системы обогрева внутри элемента.
Отделка монтируется на стыке пола и стен по всему периметру жилого помещения, органично вписывается в любой интерьер.
Принцип действия прост — электричество или теплоноситель нагревают трубки, а они, в свою очередь, отдают тепло внешнему алюминиевому корпусу.

На этом плюсы не заканчиваются:

Монтаж теплого плинтуса позволяет избавиться от неудобных батарей — мечта многих хозяев. Ничто не помешает воплотить в реальность любую задумку дизайнера интерьеров. Некрасивые батареи не придется прятать в шкафах, за ширмами или занавесками.
Такая система позволяет увеличить срок службы вашей мебели, ведь, к примеру, шкаф, стоящий рядом с обычным конвертером, из-за жаркого воздуха, быстро рассыхается.
Теплый плинтус своими руками может являться как полноценным способом обогрева, так и вспомогательным. Этот элемент можно размещать не по всему периметру комнату, а только там, где нужен дополнительный обогрев. Это сокращает расходы электроэнергии, при этом не снижая эффективности действия прибора.
Новаторскую систему обогрева можно монтировать не только в новой квартире, и не только во время ремонта. Ее установка возможна даже спустя месяцы после завершения строительно-ремонтных работ.
Теплый плинтус своими руками можно использовать в любом помещении. Они подходят для гостиных, спален и кабинетов прекрасно согревают застекленные веранды, террасы, зимние сады, балконы и лоджии, могут быть установлены в ванной и санузле, безопасны даже для детской комнаты.

Еще одно большое преимущество теплого плинтуса своими руками заключается в том, что он не создает под потолком “тепловую подушку”. Все пространство любого помещения прогревается равномерно:

Стандартные системы отопления работают таким образом, что горячий воздух непременно поднимается вверх. При этом возможны сквозняки на полу. Если помещение небольшое, то это не столь ощутимо. Но, к примеру, в загородных домах эта разница довольно большая.
Плинтусная система действует таким образом, что тепло отдается не только в пространство, но и в стены. Это преимущество пригодится владельцам частных домов, у которых часто промерзают стены, и жителям угловых квартир многоэтажек.

Но многие предпочитают именно эту систему, а не теплый пол, ведь для монтажа теплого плинтуса не нужно готовить бетонную стяжку, модульная конструкция системы очень мобильна. В любой момент вы можете взять и перенести ее в другое помещение.

Электрический теплый плинтус

Электрические модели теплого плинтуса пользуются большей популярностью, нежели водяные. Это обуславливается более простым способом монтажа и тем, что электроэнергия является доступной даже на отдаленной местности. Принцип работы электрического теплого плинтуса аналогичен принципу действия системы «теплый пол». Рассмотрим подробнее конструкцию:

Внутри короба можно увидеть две медные трубки трубки диаметром 13 мм и толщиной стенок 1,5 мм. Трубки плотно насажены на латунные ребра. В нижней трубке размещается низкотепературный сухой нагревательный элемент;
Внутри верхней трубки расположен термостойкий электрический кабель с силиконовой изоляцией, который обеспечивает питание нагревателя;
Медь является отличным проводником тепла. Лицевая панель плинтуса выполняется из алюминия, который также является хорошим проводником. Путем сочетания двух этих сплавов, стало возможным добиться максимальной теплоотдачи;
Дополнительно система оснащена термостатом и температурным датчиком. Именно с помощью наличия термостата и стало возможным добиться существенной экономии. Производители предлагают самые разные по стоимости модели соответственно с разными возможностями. Есть термостаты позволяющие выставить желаемый температурный режим на несколько дней вперед. Модели попроще требуют постоянной ручной регулировки.

Нельзя однозначно утверждать, что одни модели лучше других. Выбор стоит основывать на ваших финансовых возможностях и на том, готовы ли вы постоянно регулировать датчик вручную. Терморегулятор связан с температурным датчиком, который и контролирует работу всей системы. Для достижения наиболее правильных показателей датчик стоит размещать на высоте 130-150 см от уровня пола. Когда температура в комнате достигнет заданной отметки, терморегулятор выключится. И включится вновь, когда температура упадет до нижней заданной температуры.

Длина одного модуля электрического теплого плинтуса может составлять от 0,7 до 2,5 м. Это дает возможность набрать обогревательный контур различной мощности в зависимости от размера комнаты. В среднем 1 погонный метр плинтуса выдает от 180 до 280 Вт тепла. Для того чтобы работа электрического плинтуса была безопасной, стоит использовать его лишь при наличии мощной, новой электропроводки. Производители утверждают, что можно включать плинтус просто в розетку. Но для надежности все же рекомендуют вывести отдельную линию, которая будет идти напрямую к счетчику и поставить на нее отдельный автомат.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

Статья по теме: Новогодние вытынанки на окна

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

№	Длина ТЭНа мм	Мощность Вт
1	700	140
2	1000	200
3	1500	300
4	2500	500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
На удобной высоте на стене монтируют выключатель с терморегулятором.
На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
На стены наносят разметку под крепления под плинтуса с подогревом.
Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
На установленные кронштейны навешивают тепловой нагревательный модуль.
Соединяют модули электрическими проводами параллельно.
К системе подключают устройство защитного отключения (УЗО).
Подсоединяют датчик температуры воздуха.
Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Статья по теме: Как выбрать современную горку в гостиную (зал)

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Водяной тёплый плинтус

Чаще такие системы устанавливают в частных домах

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

Если вы решили установить систему жидкостного обогревающего плинтуса, подключённого к центральному отоплению, вам придётся получить разрешение на установку этого оборудования у соответствующих коммунальных служб.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Конструкция водяного конвертера

Труба с горячей водой присоединена к газовому котлу

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип функционирования водяных плинтусов

Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Согласно законам физики, охлаждённые массы воздуха опускаются вниз, тем самым вытесняют прогретый воздух вверх. Непрерывная циркуляция среды равномерно обогревает всё помещение.

Монтаж плинтусной системы водяного отопления

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Монтаж отопительной системы плинтусов лучше доверить специалистам.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

С помощью компрессора в трубах тёплого пола создают давление воздуха около 5-6ар. Все соединения покрывают мыльным раствором.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Облицовка плинтусов

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.

Монтаж водяного теплого плинтуса

Для обустройства теплого плинтуса на водяном теплоносителе вам потребуются практически те же самые материалы:

греющий модуль

профиль с планками

кронштейны

уголки и накладные

ленты – теплоотражающая и изолирующая

соединительные фитинги

поворотные элементы и муфты

#gallery-4 {
margin: auto;
}
#gallery-4 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-4 img {
border: 2px solid #cfcfcf;
}
#gallery-4 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

циркуляционный насос

Параметры насоса – расход не менее 2,5м3/ч; напор – 3-4 метра водяного столба.

Теплые плинтуса можно применять как с однотрубными, двухтрубными, так и коллекторно-лучевыми системами отопления.

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

Перфоратор для крепления плинтуса к несущим стенам;
Отвертка;
Дрель;
Рулетка, линейка и карандаш;
Соединительные провода;
Уровень;
Ножовка по металлу;
Плоскогубцы;
Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

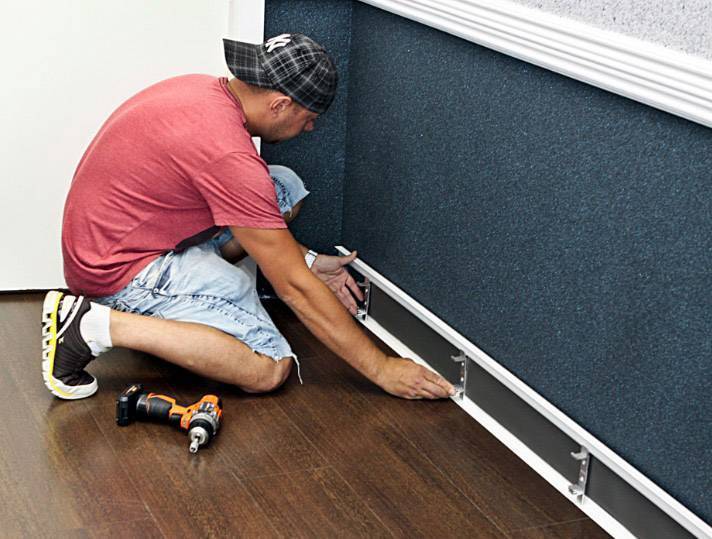

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
На трубу монтируются латунные резьбы;
На резьбы накручивается замыкающий контур;
Все болтовые соединения дополнительно протягиваются;
Электрический плинтус подключается к домашней сети как обычная розетка;
После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы

Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Типы плинтусного отопления

Плинтусное отопление подразделяется на водяное и электрическое. Соответственно, водяные системы работают на основе газовых или любых других котлов. Электрические системы строятся на основе плинтусных электрических конвекторов.

Водяные системы

Водяные отопительные системы строятся на основе описанных выше радиаторов, изготовленных из цветных металлов. По ним циркулирует горячий теплоноситель, подготавливаемый отопительным котлом или получаемый из центральной системы отопления.

Водяное плинтусное отопление может использоваться для обогрева помещений любого назначения – это могут быть залы, коридоры, кухонные помещения, детские, гостиные, торговые залы и многое другое. Кроме того, оно хорошо подходит для использования в помещениях с панорамным остеклением – плинтусные радиаторы предотвратят проникновение холода, защитят от образования конденсата.

Система отопления «теплый плинтус» рекомендована к монтажу в индивидуальных домовладениях. А вот ее применение с централизованной подачей теплоносителя может привести к аварии – плинтусный обогрев не переносит гидроударов. Некоторые специалисты рекомендуют использовать промежуточный теплообменник, но в этом случае будут наблюдаться определенные тепловые потери.

Водяная плинтусная система отопления состоит из следующих частей:

Радиаторы – они представляют собой миниатюрные конвекторы, изготовленные из цветного металла. Именно они и являются источниками тепла для обогрева комнат;
Защитные короба – ими закрываются сами радиаторы и трубы;
Трубы – в большинстве случаев тут используются металлопластиковые трубы, как более стойкие к давлению и к высокой температуре.

Монтаж водяной плинтусной системы отопления выполняется таким образом, что она не образует полное кольцо по всему дому – это вызвало бы неравномерный обогрев. Поэтому чаще всего практикуется создание отдельных направлений для каждой комнаты. Для этого в отопительной системе монтируются распределительные коллекторы, к которым подводится теплоноситель от котла.

Главным плюсом от использования распределительного коллектора является легкость в проведении ремонтных работ в случае аварии. Также он позволит отрегулировать температуру по каждому направлению в отдельности.

Электрические системы

Электрическое плинтусное отопление ориентировано на использование в зданиях, не подключенных к газовым магистралям. Оно подразумевает использование малогабаритных конвекторов, питание которых осуществляется от электросети. По своей конструкции они похожи на водяные радиаторы, только вместо трубок с горячим теплоносителем здесь применяются мощные ТЭНы.

Электроэнергия в нашей стране стоит довольно дорого, поэтому применение электрического отопления может привести к большим расходам. Но во многих случаях оно остается единственным доступным способом обогрева.

Как и в водяных системах, в электрическом отоплении желательно использовать схему с несколькими отдельными направлениями. То есть, каждое помещение питается от отдельного электрического кабеля. В здании устанавливается специальный электрощит, в котором монтируются автоматы защиты. Отсюда кабели расходятся по помещениям. Если какая-то комната не используется, ее можно отключить – тем самым обеспечивается экономия электроэнергии.

Электрические конвекторы работают по тому же самому принципу, что и водяные – они производят нагретый воздух, который как бы «прилипает» к стенкам и отправляется вверх. В это же время в оборудование засасываются холодные воздушные массы, проходящие очередную ступень нагрева. Спустя некоторое время, в комнате станет ощутимо теплее.

Основные преимущества электрического плинтусного отопления над водяными системами:

Повышенная надежность – использование современных ТЭНов позволяет гарантировать срок службы до 20-25 лет, в то время как для водяных приборов этот срок составляет около 10 лет;
Нет теплоносителя – а значит, нет риска затопить соседей;
Более легкий монтаж – проложить кабель значительно легче, чем возиться с трубами.

Главным недостатком любого электроотопления является его прожорливость в плане потребления электроэнергии – в совокупности с тарифами на электричество, расходы будут высокими.

Достоинства и недостатки плинтусного отопления

Чем же отличается отопление с использованием теплого плинтуса? Теплый воздух понимается от нагревательного элемента вверх, вдоль стены, разогревая стену. По мере продвижения вверх, воздух понемногу остывает, затем опускается вниз, но уже не вдоль стены, а в центре помещения.

В результате получается, что самый теплый воздух находится внизу по периметру комнаты. Самый теплый объект — кроме обогревателей — это стены. Также более теплый воздух расположен у пола. Поднимаясь вверх, он остывает и на уровне головы он немного холоднее. Разница небольшая 1-2 градуса, но именно такое распределение температур лучше для самочувствия человека.

Равномерное распределение тепла по всей площади и объему — вот одно из важнейших достоинств

Отопление при помощи теплого плинтуса получается инерционным. Однозначно отнести это свойство к достоинствам или недостаткам не получится. Есть и положительные, и отрицательные моменты. Минус: пока стены не прогреются, в помещении прохладно. Потому такая система хороша только для домов постоянного проживания и совершенно не подходит для дачи. Положительный момент в том, что нагревшись, стены работают как большой стабилизатор — поддерживают температуру на одном уровне, отдавая при необходимости накопленное тепло. Такой большой аккумулятор тепла поможет продержаться некоторое время даже в случае отключения отопления.

К плюсам системы отопления с греющими плинтусами относят их экономичность. После того, как стены нагреются, котел потребляет минимум топлива — только на поддержание температуры. А такие режимы, как правило, более экономичны. Но это касается любой инерционной системы отопления, так что особенным достоинством теплого плинтуса это считать нельзя.

Теплый плинтус в сборе немного ближе

Есть у плинтусного отопления и неоспоримые преимущества. Первое — это одна из немногих систем, которая обеспечивает равномерный прогрев. Даже углы всегда теплые. Второе — это самая неприметная система, которая с легкость вписывается в любой интерьер. При все при этом, обогревательные приборы легко доступны, систему можно ремонтировать в любой момент времени.

Имеет теплый плинтус и явный недостаток — высокую цену. Связано это с тем, что для увеличения теплоотдачи используется медь и алюминий, а стоят они немало.

Конструктивные особенности

Конструкция теплого плинтуса включает несколько составляющих:

Заднюю панель, играющую защитную роль от воздействия температур и необходимую для установки на нее нагревательных приборов.
Радиаторы, которые и являются нагревательными элементами.
Наружную панель в которой имеются щели для того чтобы потоки воздуха непрерывно циркулировали.
Сеть декоративных и поворотных заглушек.

Заводские установки имеют среднюю мощность в пределах 240 Вт и этого достаточно для обычной жилой комнаты.

Если же самостоятельно изготовить подобное плинтусное отопление своими руками может возникнуть ряд определенных проблем в виде:

Для того чтобы добиться средней мощности необходимой для обогрева помещения, нужно установить максимальное количество теплообменных пластин. Паять их следует таким образом, чтобы они как можно плотнее соприкасались с медной трубкой. По-другому эффективной теплоотдачи не достигнуть.
Необходимо изготовить специальный декоративный кожух для того чтобы он обеспечивал максимальный нагрев воздушного пространства и одновременно мог выстоять при термическом нагреве.

Из перечисленного выше назревает вопрос, можно ли добиться от теплого плинтуса водяного своими руками такой же теплоотдачи как от заводского варианта? Скорее всего нет. Повторить с абсолютной точностью самостоятельно изготовление достаточно сложно и как минимум не актуально. Суть в том, что можно пойти другим путем – альтернативным.

Основополагающим при изготовлении этой конструкции является результат с хорошим обогревом комнаты, не выходя за рамки параметров высоты и ширины плинтуса.

Понятно, что самостоятельно не получится сделать аналогичные медные радиаторы и в качестве альтернативы можно отказаться от пластин в пользу медных трубок. Наиболее актуальным является диаметр трубки – 16 мм, но в отдельных случаях допускается применение от 10 до 20 мм.

Нюансы установки

Определенные правила нужно соблюдать при монтаже теплого электрического плинтуса своими руками. Перед установкой нужно подобрать подходящий тип конструкции: электрический или водный. Если конструкция будет электрической, то стоит продумать безопасную проводку к месту подключения. При водном плинтусе, необходимо решить, как подсоединить конструкцию к центральному отоплению.

При проведении установки самостоятельно потребуются специальные инструменты

Монтаж подобного устройства выполняется в два этапа. Сначала проводится подготовка всех выводов для подсоединения конструкции, выполняется раскладка подводящих магистралей и подключается кабель. Второй этап производится после отделки помещения. В водяной системе производится установка всех деталей плинтуса, модули подсоединяются к выводящим элементам, а также производится балансировка контуров и опрессовка системы. В электрическом варианте крепятся все детали корпуса, контуры подсоединяются к выводам и выполняются все замеры изоляции. Затем выполняется настройка термостатов.

Установка системы проводится с соблюдением технологии и при правильном расчете расположения отдельных элементов

Важно правильно рассчитать нужное количество секций. При этом учитывается мощность системы и возможные теплопотери. Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха

Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности

Подобные показатели зависят от качества теплоизоляции стен, оконных конструкций и температуры воздуха. Стоит учитывать, что для электрической конструкции на 10 квадратных метров потребуется 0,5 кВт. А для водного понадобится в два раза больше мощности.

Подсоединение выходов водяной конструкции

При установке плинтусной системы необходимо соблюдать некоторые правила:

плинтус монтируется на расстоянии 1,5-2 см от стены и 1 см от напольного покрытия. Зазор нужен для оберегания от перегрева;
обязательно производится разметка при помощи отбивочной нити;
делаются отверстия под бурение;
в отверстия вставляются дюбеля из пластика, а затем устанавливается плинтус с применением уровня;
монтируются перемычки, и проводится заземление;
каждый элемент подключается последовательно.

Верхнее покрытие может быть любого цвета и дизайна

После монтажа необходимо включить плинтус и протестировать его работу. Затем система прикрывается всеми необходимыми заглушками и крышками

Важно правильно установить терморегулятор. Его монтируют на расстоянии полутора метров от нагревающих элементов. При этом к стене прикладывается задняя панель, и размечаются отверстия для сверления

В готовые отверстия устанавливаются дюбеля, куда крепится терморегулятор

При этом к стене прикладывается задняя панель, и размечаются отверстия для сверления. В готовые отверстия устанавливаются дюбеля, куда крепится терморегулятор.

При укладывании кабеля также существуют некоторые нюансы. Нагревательные элементы подключаются параллельно. Кабель можно замаскировать несколькими способами. Можно проштробить отверстие в стене или убрать его в короб снаружи. Кабель укладывается в направлении терморегулятора или распределительной коробки.

Плинтусный электрический конвектор: плюсы и минусы, особенности монтажа

Для обогрева жилого помещения существует обилие самого разного оборудования. Они отличаются размером, конструкцией, эксплуатационными показателями, ценами и другими характеристиками.

Данная статья посвящена прибору, который не так давно появился на рынке отопительного оборудования — плинтусному электрическому конвектору .

Плинтусный электрический конвектор Techno

Устройство

Современный плинтусный электрический конвектор — это аппарат, в основе функционирования которого лежит принцип конвекции воздушных масс.

Нагревательный элемент, помещенный во внутренней части устройства, нагревает воздух, который поднимается вверх и вытесняет холодный вниз. В результате таких манипуляций воздух в помещении начинает прогреваться.

В сравнении с обычными электрическими конвекторами , которые размещаются на стенах и полах, плинтусный конвектор характеризуется очень компактным размером, красивым внешним видом, удобством конструкции.

Поэтому такой агрегат гармонично впишется в интерьер и позволит сэкономить много места:

Высота подобных устройств варьируется в пределах от 60 до 250 мм, конвекторы можно замаскировать, закрыв их специальными декоративными плинтусами.
Толщина до 100 мм, продаются приборы очень тонкие, которые практически не выделяются от стен.

Энергосберегающие плинтусные электрические конвекторы хорошо применимы в больших просторных помещениях с длинными плинтусами. К тому же их можно размещать на балконах и лоджиях.

Плинтусный конвектор сконструирован из:

пластины из металла, она крепится к стене на расстоянии 1,5 см;
двух труб, предназначенных для нагрева;
соединительных элементов и креплений, которые располагаются в углах помещения;
внешней фасадной части.

Плинтусные электрические конвекторы низкого типа отлично подойдут для частных каркасных домов, а также для офисов, в которых нельзя осуществить подключение к газовой магистрали или оборудовать водяное отопление.

Для того, чтобы определиться с нужным числом плинтусных электроконвекторов для дома, следует соотнести следующие показатели:

площадь помещения;
длина конвектора ;
мощность;
климат местности, в которой вы проживаете.

Плинтусный электроконвектор Термия ЭВНА — 0,18/230 П2

Осуществляя выбор самого агрегата, обязательно нужно учитывать параметры:

вес;
размер;
мощность прибора;
устройство теплообменника;
присутствует ли электронный термостат , который позволяет поддерживать температурный режим с максимальной точностью;
оборудован ли встроенным стабилизатором электрического напряжения.

Достоинства и недостатки

Плинтусный электрический конвектор Мегадор

Сегодня плинтусные электроконвекторы являются очень популярными. Это обусловлено множеством преимуществ, которыми характеризуются данные агрегаты:

Маленький размер: они миниатюрны и отлично впишутся в любой интерьер.
Безопасны в работе: конструкция приборов защищена от случайных прикосновений, поэтому такие конвекторы можно устанавливать в детских комнатах.
Обеспечивают комфортную температуру воздуха, т.к. воздух прогревается очень быстро и тепло равномерно распределяется по всей комнате.

Однако при наличии явных плюсов, выделяются и некоторые недостатки:

в большинстве своем плинтусные электрические конвекторы дорого стоят;
обладают невысокой мощностью.

Многие модели плинтусных электрических конвекторов сложны в установке, поэтому перед тем как начать монтаж, надо хорошо изучить весь процесс монтажа, а в случае необходимости обратиться, к специалистам.

Чтобы установленный конвектор работал с максимальной продуктивностью и был безопасен в своем функционировании, нужно соблюдать все правила монтажа:

В первую очередь на стене нужно сделать разметку, нагревательный элемент должен находиться на расстоянии от пола — 1 см, затем к стене фиксируется металлическая пластина.
На следующем этапе надо вкрутить держатели для труб и соединить их с общим контуром.
Для блока питания следует отвести отдельную ветку электричества, к которой он будет подключаться.
Устанавливается терморегулятор, к нему впоследствии подключается вся система.
Когда монтаж завершен, обязательно проверьте всю систему.
И на самом заключительном этапе монтируется внешний фасад, который прикрывает всю систему.

В качестве расположения плинтусных электрических конвекторов крайне не рекомендуется выбирать места, близкие к мебели, особенно деревянной. Нагретый воздух негативно сказывается внешнем состоянии таких изделий.

Производители

Рассмотрим наиболее известных российских и украинских производителей электрических конвекторов плинтусного типа.

Установка теплого плинтуса — электрический и водяной вариант подключения.
