Щиток электрический под счетчик и автоматы — выбор места установки
Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.
Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.
Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.
При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.
Купить готовый или собрать электрощиток своими руками
Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.
Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.
Схема распределительного щита частного дома на 380 В
В современном мире жизнь без электричества практически невозможна: мы готовим на электроприборах, смотрим телевизор, стираем вещи, работаем на компьютере.
Электричество для нас – это привычная и необходимая вещь, без которой невозможно прожить.
Но, говоря об электричестве, не каждый человек сумеет точно ответить на вопрос: с чего оно начинается? Электричество любого сооружения – небоскреба, мегаполиса или маленького частного домика – начинается с электрического щита.
Совет
Электрический щит – это местонахождения всех устройств, позволяющих распределять и производить учет электроэнергии, а также устройств, осуществляющих защиту электросети.
Различают следующие типы электрических щитов:
- вводно-распределительное устройство,
- главный распределительный щит,
- щит освещения, щит учета, щит вентиляции и т.д.
Схема 1. Краткая схема распределительного щита частного дома на 380В. (Подходит для стадии строительства, вернее для стройплощадки)

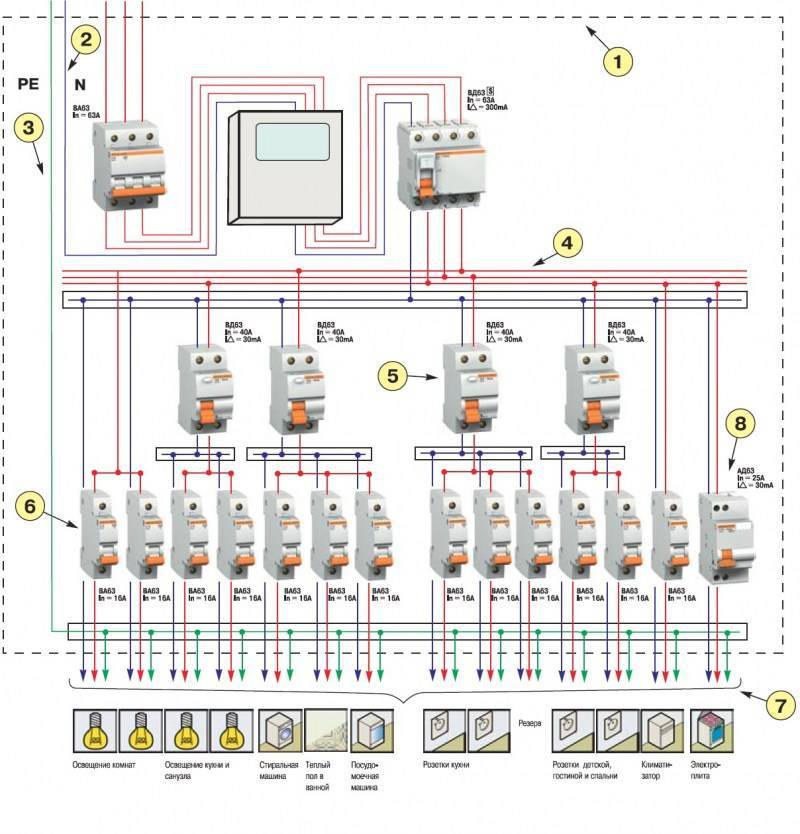

Схема 2. Полная схема распределительного щита частного дома на 380В
Электропитание любого частного дома происходит за счет воздушной линии электропередач или за счет силовых кабелей, соединенных с вводно-распределительными устройствами.
При грамотной прокладке электропроводки в частном доме после вводно-распределительного щита необходимо устанавливать дополнительные распределительные щиты (РЩ первого этажа, РЩ второго этажа). В них потребности в электричестве распределяются на группы – освещение, розетки и т.п.
Распределительный щит – важное и необходимое устройство. Однако прежде, чем его устанавливать, нужно знать, что:. Однако прежде, чем его устанавливать, нужно знать, что:
Однако прежде, чем его устанавливать, нужно знать, что:
- распределительный щит нужно распологать только там, где к нему имеется свободный доступ,
- распределительный щит следует подбирать по типу помещения, т.е. учитывать его конструктивное исполнение (РЩ для влажных или пыльных помещений),
- распределительный щит должен соответствовать особенностям электропроводки частного дома.
Основные факторы, которые необходимо учесть:
Тип электропроводки
Если в вашем доме скрытая электропроводка, выбирайте внутренние щиты, устанавливаемые в специальную нишу в стене. Основное преимущество такого щитка – эстетичный внешний вид.
Если в доме электропроводка открыта, то идеальный вариант для нее – накладной электрический щит. Достоинство такого вида щита – это то, что он легко крепится на стене.
Полная потребляемая мощность. Мощность отдельной групповой линии
Обычно при подключении группы освещения комнат, санузла и коридора в частном доме используют автоматические выключатели до 10 А, для защиты розеточных групп – до 16 А.
Номинальный ток данного выключателя не должен превышать максимального тока проводника. Это стоит учитывать при выборе аппарат защиты для подключения более мощных потребителей.
Будьте внимательны, ибо от правильности выбора устройства защиты электросети зависит безопасность вашей жизни.
Основной процесс
Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!
ознакомьтесь с отдельной инструкцией, на которую мы сослались!
Шаг 1 – Создаем схему
Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.
К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:
В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.
Шаг 2 – Подготавливаем материалы и инструменты
Среди инструментов Вам обязательно потребуются:
- мультиметр (чтобы прозвонить проводку после подключения всех элементов).
- набор отверток (закручивать винтики на клеммах).
- инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
- шуруповерт (крепить бокс к стене)
Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:
Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.
Шаг 3 – Собираем электрощит
Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик
Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе
Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.
Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:
- Повесьте корпус на стену (либо установите в подготовленную нишу).
- Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
- Зачистите жилы для качественного присоединения к клеммам.
- С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
- Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
- Установите нулевую и заземляющую шину.
- Нарежьте соединительные провода на подходящие отрезки.
- Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
- Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
- Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
- Проверьте правильность выполненных работ, включив вводной автомат.
Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.
Наглядный видео урок всего основного процесса:
Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.
Как подключиться к электросетям – рычаги давления
Закон регламентирует правила подвода электрической энергии к границам участка потребителей, но в некоторых случаях заявитель может столкнуться с некоторыми проблемами:
- невыдача договора электросетью;
- нарушение сроков технологического присоединения;
- отказ в приёме заявления.
Комбинированные котлы на дровах и электричестве — оптимально для загородного дома, читайте далее.
Любой заявитель должен знать свои права и обязанности энергоснабжающих организаций, а также ориентироваться на действующие нормативы:
- электрическая сеть должна быть протянута не далее 25 м от границ участка;
- коммерческая стоимость касается случаев, не относящихся к установленным нормам;
- правила работы регламентируются постановлением № 861.
Любой выход деятельности ЭСО за рамки закона, включая нарушения правил работы, пресекается антимонопольными службами и грозит организации наложением крупного штрафа.
Правила выполнения работ
Чтобы не повторятся и не описываться процесс замены проводки несколько раз, в этой статье мы предоставим лишь ключевые моменты, на которые нужно обратить внимание. Итак, если вы хотите поменять электропроводку по частям в частном либо панельном доме, учитывайте следующие рекомендации:
- Кабель нужно использоваться трехжильный, медный, с двойной изоляцией. В квартире и доме рекомендуем проводить кабель ВВГнг либо NYM. Для розеток выберите сечение 3*2,5 мм.кв., на группу освещения достаточно будет проложить проводник сечением 3*1,5 мм.кв. На электроплиту можно вывести кабель сечением 4 мм.кв. В любом случае нужно рассчитать сечение кабеля по току и на основании готовых значений выбрать подходящий размер.
- Розетки и выключатели замените на новые в любом случае. Розетки должны быть рассчитаны на 16А. В ванной комнате и на кухне (рядом с мойкой) поставьте розетки с крышками, чтобы защитить контакты от попадания влаги.
- Соединять провода разного металла нужно специальными клеммниками либо опрессовкой соответствующими гильзами. Обычные заизолированные скрутки делать ни в коем случае нельзя.
- Защитить линию от перегрузок и короткого замыкания нужно автоматическим выключателем. От утечек тока защитит УЗО. О том, как выбрать УЗО мы рассказали в отдельной статье, про выбор автоматического выключателя также шла речь. Можно также выбрать дифавтомат, который защитит и от перегрузок, и от КЗ, и от утечек тока.
- В частном доме обязательно нужно сделать заземление. В квартире не всегда удается организовать заземляющий контур. В этом случае спасет установка УЗО и организация системы уравнивания потенциалов.
- Обязательно необходимо заменить старые пробки на автоматы, а также старый индукционный счетчик, если его класс точности 2,5.
- Все работы должны проводится при отключенном напряжении. Если понадобится розетка для подключения электроинструмента, можете запитать ее напрямую от щитка, обязательно отключив все остальные линии.
- Перед тем, как приступить к электромонтажу, обязательно изучите описанные нами ошибки при монтаже электропроводки, а также требования, предъявляемые к электромонтажу. Информация достаточно полезная и позволит избежать наиболее популярных ошибок, допускаемых домашними мастерами и электриками-самоучками.
- Чтобы не переплатить и по несколько раз не менять автоматы и основные силовые линии, рекомендуем даже перед тем, как выполнять частичную замену проводки, обязательно составить схему электропроводки, причем не определенной комнаты, а полную.
- Перед проведением работ обязательно подготовьте весь необходимый инструмент, а также составьте смету на электромонтажные работы. Чем тщательнее будет выполнена подготовка, тем быстрее будет произведен основной процесс. Весь необходимый инструмент изображен на фото:
Учитывая все предоставленные выше советы вам удастся безопасно и правильно выполнить частичную замену электропроводки. Все же после выполнения работ, до отделки стен, рекомендуем пригласить электрика, чтобы он еще раз все проверил и прозвонил цепь.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, как организовывается частичная замена проводки в квартире и частном доме. Если вы все же решили поэтапно менять электрику, советуем делать это с небольшим интервалом относительно окончательной, полной замены проводов. Не нужно затягивать с полной модернизацией электрической сети, т.к. старые провода и электрофурнитура могут стать причиной возникновения пожара или же что еще более опасно — причиной поражения током.
Трехфазная схема распределительного щита – 5 вариантов
Подробности Опубликовано: 08 Декабрь 2014 Просмотров: 44626
Трехфазные распределительные щиты 380В часто применяют в частных домах. Это позволяет снизить сечение подходящего к дому провода и грамотно распределить нагрузку. В многоэтажных домах в квартирах я трехфазные щиты еще не встречал ни разу. Хотя может где-нибудь и завели в квартиру три фазы, так как сегодня все возможно. Я это пишу, так как знаю, что один мой знакомый через горы бумаг и мучений законно установил у себя в квартире газовый котел и сделал себе индивидуальное отопление. Все это осуществил в обычной многоэтажке, подключенной к централизованному отоплению. Вот так вот! Давайте ниже рассмотрим типовые и не типовые трехфазные схемы распределительных щитов.
Трехфазная схема распределительного щита

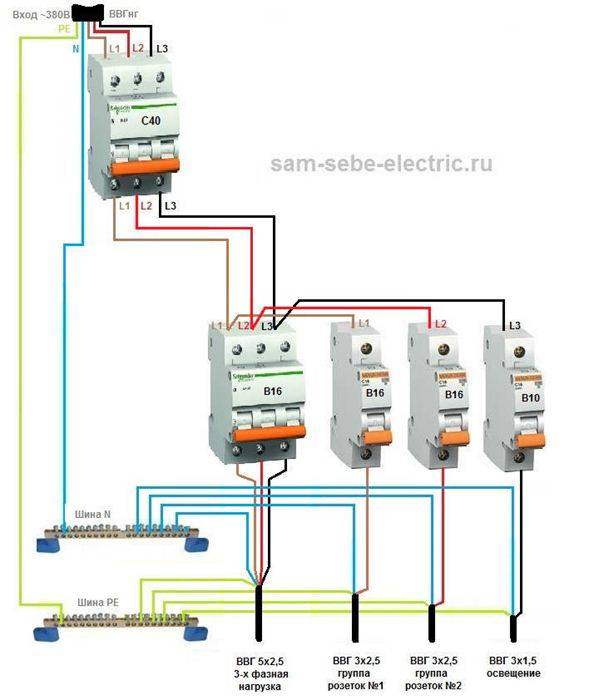

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит автомат большего номинала (например 40А или 63А) и с характеристикой выше групповых однофазных автоматов (это с характеристикой С или даже D ). Это необходимо для соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Все нулевые проводники заводим на общую нулевую шину. все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода или специальной гребенки. Вот и типовая трехфазная схема распределительного щита 380В.
Может кому и пригодится я сюда еще вставил счетчик электроэнергии.
Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.
Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.
Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. Их обычно ставят на отходящие линии, куда будут подключаться бытовые электроприборы с металлическим корпусом (стиральная машина и т.д.). Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.
Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.
Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор. – Электрик говорит, – «Наверно аккумулятор сел». – Химик говорит, – «Нет, скорее всего не тот бензин». – Механик,- «Я думаю, что это передача не работает.» – Программист, – «Может выйдем из машины, и зайдем обратно?»
Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.
У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.
Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.
Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.
Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |
http://sam-sebe-electric.ru
Что должно быть в щитке
Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.
Электрощит
В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.
Схема электросети для небольшого дома или квартиры
При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.
Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.
Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов
Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.
Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.
Один из вариантов собранного небольшого щитка
При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.
Один из вариантов DIN-реек в корпусе щитка
Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.
Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки
Схема на несколько групп
Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.
Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.
Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО
В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.
Алгоритм распределения нагрузки по трем фазам
Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.
Квартирный щит 380 В может быть и не очень большим
Общие принципы группировки нагрузки для автоматов
Самая надежная и простая в обслуживании схема — когда на каждую группу потребителей или мощное устройство стоит отдельный автомат, а вкупе с ним УЗО. Но такая схема, во-первых, дорога, во-вторых, требует просто огромного шкафа, что тоже недешево. Поэтому стараются подключить несколько линий на один автомат, но объединять их надо следуя определенной логике. Иначе разобраться что к чему при срабатывании автомата будет очень непросто. Стоит придерживаться следующих правил:
- Розетки и освещение одного помещения подключать через разные автоматы. В таком случае при проблемах в одной из групп помещение не окажется полностью обесточенным.
- «Мокрые» помещения — ванну, кухню, баню — не группировать с «сухими». Во-первых, в помещениях с повышенной опасностью автоматы должны быть с другими параметрами, во-вторых, именно во влажных помещениях и возникают обычно проблемы.
- Уличное освещение и уличные розетки вообще должны быть отдельно — на отдельных автоматах. К ним можно подключить хозпостройки.
Питание привода ворот и охранное освещение — тоже отдельные автоматы.
- Отдельные линии электропитания и отдельные автоматы и УЗО ставят и на мощную бытовую технику (электроплиты и электродуховки) и на ту, в которых используется вода. На крайний случай, можно скомпоновать, скажем стиральную и посудомоечную машину. Можно также в одну группу объединить проточный и накопительный водонагреватель, но при условии, что они не будут включаться одновременно, так как с высокой вероятностью спровоцируют отключение по перегрузу. Причем их можно подключать на один автомат только при условии, что они смонтированы в одном помещении, иначе ничего вы при повреждении не поймете.
Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.
Проверка групп
После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.
Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку
Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.
Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.
