Набор инструментов для монтажа провода СИП.

Провис СИП норма

Воздушные линии напряжением 0,4-20 кВ

Нормы и требования

ОКС 29.240.50 ОКП 33 0000

Дата введения 2011-12-01

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27.12.2002 г. N 184-ФЗ «О техническом регулировании», а правила применения стандартов организации — ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

СВЕДЕНИЯ О СТАНДАРТЕ

1 РАЗРАБОТАН Филиалом Открытого акционерного общества «Научно-технический центр электроэнергетики» — Институтом по проектированию сетевых и энергетических объектов (РОСЭП)

2 ВНЕСЕН Комиссией по техническому регулированию НП «ИНВЭЛ»

4 ВВЕДЕН ВПЕРВЫЕ

Условия прокладки

Прокладка кабеля не требует особенной квалификации. В процессе выполнения таких работ могут использоваться специальные опоры или конструктивные элементы строений.

Условия прокладки проще рассмотреть на примере его размещения на ж/б опорах:

  • сохранность изолирующего покрытия обеспечивается специальными пластиковыми роликами или коушами, допускающими беспрепятственное перемещение кабеля;
  • провод не допускается тянуть волоком по земле или ветвям деревьев, чтобы не нарушить изоляцию;

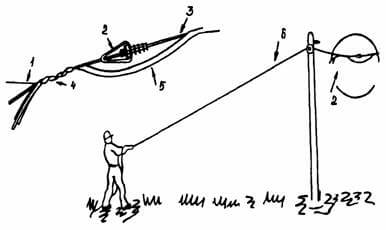

  • перед креплением на опоре, кабель протягивают через подвижное устройство и фиксируют;
  • нельзя взаимно сматывать два и более провода, при совместной прокладке.

Крепление СИП на опоре и подвод к счетчику на опоре Перечень материалов необходимых для монтажа узла:

  1. Монтажная лента – F 207.
  2. Скрепа – А 20.
  3. Комплект промежуточной подвески – ES 1500.
  4. Герметичный прокалывающий зажим ФИДОС 4-35/6-150 – РС 35-150.
  5. 2х Адаптер для зажима РС 35-150 – F 2.
  6. Анкерные кронштейны – СА 1500/2000.
  7. Анкерный зажим для проводов абонентских ответвлений – РА 25.
  8. Измерительно-распределительный шкаф из полиэстера 320х665х235 – MRO 1-S.

Отсутствие ошибок при выполнении работ исключит необходимость последующих ревизий и ремонта.

Также читайте: Технические характеристики кабеля – ШВВП

Таблица основных данных

Следует выбирать кабель СИП по основным характеристикам. Именно поэтому покупателям станет полезной следующая таблица. В ней собраны ключевые показатели

, от которых в дальнейшем зависит длительность эксплуатации.

ВидКоличество жил для проведения токаМаксимальное сечениеРабочий класс напряженияМаксимальная температура нагреваМатериал для теплоизоляции
11 ÷ 416 ÷ 1200.4 ÷ 170Термопластичный полиэтилен
21 ÷ 416 ÷ 1200.4 ÷ 190Светостабилизирующий полиэтилен
3135 ÷ 24010 ÷ 3570Термопластичный полиэтилен
42 – 416 ÷ 1200.4 ÷ 190Светостабилизирующий полиэтилен
52 – 416 ÷ 1200.4 ÷ 190Светостабилизирующий полиэтилен

Перед тем, как правильно выбрать тип кабеля, необходимо внимательно проанализировать тип сооружения

Немаловажное значение играет планируемая потребляемая мощность. От этой величины напрямую зависит удельное сопротивление

Следует покупать СИП по основным характеристикам. Они всегда указаны в инструкции. Также узнать особенности можно у специалиста в данной области или продавца консультанта

. От этой величины напрямую зависит удельное сопротивление. Следует покупать СИП по основным характеристикам. Они всегда указаны в инструкции. Также узнать особенности можно у специалиста в данной области или продавца консультанта.

Особенности и расшифровка названия

Теперь бы следовало заняться рассмотрением вопроса маркировки провода. Но прежде, чем приступать к этому вопросу у проводов СИП, следует рассмотреть возможные конструкционные особенности. Ведь в противном случае вы просто запутаетесь при расшифровке.

Особенности конструкции провода марки СИП

Изделие СИП марки может иметь несколько разных типов жил. Маркируется каждая из них, по-своему, поэтому давайте разберемся, как они называются и для чего предназначены. Нормируется этот вопрос ГОСТ 31946 – 2012.

Конструкция проводов СИП

  • Начнем наш разговор с нулевой жилы. Она может быть несущей или без несущего элемента. Ее можно использовать в качестве нулевого (N), защитного (PE) или нулевого и защитного (PEN) проводника. Сечение нулевой несущей жилы может быть от 25 мм2 до 95 мм2.
  • Так же существует, так называемая, основная жила. Именно она предназначена для передачи электрического тока, и именно ее обычно используют в качестве фазной. Основных жил может быть от одной до четырех, и как предусматривает инструкция, их сечение может быть от 16 до 240 мм2.
  • Кроме того, некоторые марки проводов СИП предусматривают наличие вспомогательных жил. Они могут быть двух видов – предназначенные для подключения осветительных приборов, или используемые в качестве контрольных для подключения различных измерительных или релейных устройств.

Провод СИП с вспомогательной контрольной жилой

Вспомогательные жилы обычно применяются у проводов с сечением нулевой жилы не ниже 50 мм2. Их количество может быть от одной до трех. Что же касается их сечения, то тут все зависит от назначения. Если это жилы, предназначенные для подключения осветительных устройств, то их сечение должно быть 16, 25 или 35 мм2. У контрольных вспомогательных жил этот ряд составляет 1,5, 2,5 или 4 мм2.

СИП с вспомогательной жилой освещения

На этом все, что касается жил и их назначения мы обговорили, но тут стоит упомянуть еще об одном вопросе – изоляции. Она может быть обычная, а может быть герметизированной. Её отличие состоит в том, что даже в случае попадания влаги под оболочку, она не будет распространяться по всему проводу, как в случае с обычной изоляцией. Это, конечно, более удачное решение из-за чего цена на герметизированные изделия несколько выше.

Расшифровка названия

Теперь мы готовы рассмотреть вопрос: «Как марки и сечения провода СИП определить по маркировке». Ведь данная аббревиатура наносится непосредственно на проводе, и при наличии понимания, о чем идет речь, вы с легкостью сможете прочитать это на самом изделии.

Маркировка проводов СИП

  • Прежде всего, на его оболочку наносится его тип кабельной продукции. В нашем случае, это СИП, что переводится как: самонесущий изолированный провод. Затем через дефис указывается его класс. С этим вопросом мы познакомились в первом разделе нашей статьи.
  • Затем в маркировке идет сплошной набор цифр. Но все становится понятно, если знать что это такое. А это обозначение количества и сечения жил. Прежде всего, указывается количество и через знак множителя сечения основной жилы, затем через знак плюс количество и сечение нулевой несущей жилы, а лишь затем количество и сечение вспомогательных жил.

Вариант обозначения провода СИП

  • Далее в маркировке через знак тире обозначается номинальное напряжение, для которого предназначен провод. Иногда здесь через наклонную черту может быть указано два значения. Например, 0,6/1. Это значит, что провод предназначен для напряжений в 660 или 1000В.
  • И последним в маркировке указывается техническое условие, согласно которому изготовлен провод. Обычно это набор цифр после аббревиатуры ТУ.

Классификация проводов СИП

На современном рынке, провод сип представлен следующими классификациями:

  1. система с неизолированной несущей сталеалюминевой жилой (СИП-1);
  2. системы с изолированной несущей жилой (СИП-2);
  3. самонесущие изолированные конструкции (СИП-3, СИП-4, СИП-5).

Рассмотрим более детально каждый из выше представленных кабельно-проводниковых продукций.

Провод СИП-1: основные характеристики и достоинства

Данные системы довольно редко применяются при монтаже воздушных линий, поскольку имеют высокую стоимость, низкую эффективность (технические характеристики) и их довольно сложно монтировать. Провод данной марки конструктивно изготавливается из одного или трехжильного (при трехфазной системе электроснабжения) токоведущего проводника который по всей протяженности линии окутывает неизолированную нейтраль.

Что касательно технических характеристик, то данное изделие способно продолжительно выдерживать температуру до 70° или же кратковременно температуру 125°. Если же температура выше указанных пределов, полиэтилен, который выступает в качестве изоляционного материала плавится тем самым вызывая короткое замыкание между неизолированным и изолированными проводниками.

Согласно требованиям ПУЭ и ГОСТ 50462–2009 данные изделия имеют одинаковую толщину токоведущих фазных проводников, а несущий неизолированный провод изготовлен таким образом, чтоб выдерживать высокие механические нагрузки.

СИП-2: основные достоинства, особенности и технические характеристики

Данный класс кабельно-проводниковой продукции в отличии от СИП-1 имеет изоляцию абсолютно всех жил (в том числе и нейтрали). Если рассматривать конструкционное исполнение, кабель СИП с номером 2 также состоит из 1-го или 4-х токоведущих фазных жил и одного изолированного нулевого проводника. При этом сечение фазных и нулевого проводников может отличатся (например, 4х25 + 1х35)

У провода СИП 2 характеристики следующие:

  • изоляция выполнена из сшитого полиэтилена (светостабилизированного);
  • номинальной сечение жил от 16 до 120 мм²;
  • максимально допустимая температура токопроводящих проводников в длительном режиме составляет 90 °С;
  • максимальная допустимая температура в режиме к.з. не должна превышать 250 °С;
  • номинальный ток составляет от 105 (1х16) до 340 А (3х120);
  • срок службы данной марки составляет 25 лет.

СИП-3: особенности и описание

СИП-3 — это самонесущий изолированный провод, который способен передавать электроэнергию на большие расстояния. В данных системах все жилы полностью изолированы, а крепление к опорам происходит с помощью специальных анкерных зажимов, которые надежно закрепляют нулевую несущую жилу.

Данные системы состоят из 1 или 4 токоведущих проводников и предназначены для монтажа в высоковольтных линиях (до 20 кВ). Конструкция нулевой жили в СИП-3 представляет собой несколько десятков жил (в зависимости от сечения) которые скручены вокруг центральной стальной проволоки.

Основное преимущество данной конструкции от 2-х предыдущих — это более низкая стоимость, поскольку здесь не применяется именно сталеалюминевый сплав.

СИП-4 и СИП-5: характеристики, описание и достоинства

Провод СИП класса 4 и 5 практически ничем не отличаются кроме материала изготовления изоляции. Что это значит? В качестве изоляции фазных и нулевого проводника в СИП-4 применяется термопластичный полиэтилен, который демонстрирует идеальные характеристики в регионах с холодным и умеренным климатами. Благодаря данной изоляции провод способен выдерживать жару до +50 °С и холод до –60 °С.

Толщина изоляции в изделиях с номенклатурой СИП-4 составляет от 1.2 до 1.7 мм. Это позволяет выдерживать температуру до 80° в длительном режиме и 135° в течении 5 секунд при возникновении токов короткого замыкания.

Что касается СИП-5, то его можно назвать модернизированной версией СИП-4. Основное отличие между этими моделями — тип изоляции. Так провод СИП с номером 5 изготавливается из светостабилизированного сшитого полиэтилена, который выдерживает температурный режим от 130 °С при длительном нагреве и 250 в краткосрочном при возникновении к.з.

Список источников

  • www.asutpp.ru
  • www.websor.ru
  • jelectro.ru
  • elesant.ru
  • YaElectrik.ru
  • ProFazu.ru
  • KrepezhInfo.ru
  • 220.guru
  • www.likeproject.ru

Достоинства и недостатки

Преимуществами провода являются:

  • Уменьшение количества потерь благодаря изоляции кабеля;
  • Устойчивость к механическим повреждениям, климату, агрессивным средам и различным температурам;
  • Не позволяет незаконно подключаться к магистралям;
  • Отсутствует перехлест и, как следствие, короткие замыкания от воздействия ветра;
  • Большой выбор типов и поперечных сечений;
  • Более легкий и быстрый монтаж, который можно производить при низких температурах и при различных погодных условиях;
  • Хорошая гибкость СИП и эластичность изоляции в различных температурных средах;
  • Не требует установки изоляторов для крепления на столбах и зданиях;
  • Безопасен при обслуживании и эксплуатации;
  • Требует меньшего количества столбов при монтаже воздушных линий;
  • Отсутствует коррозия;
  • Возможно вести монтаж СИП по стенам зданий и сооружений;
  • Большой срок службы.

Смотрите это видео на YouTube

СИП имеет и свои недостатки:

  • Большая масса кабеля из-за наличия несущей жилы и толстой изоляции;
  • Высокая стоимость продукции;
  • Необходимость специально обученного квалифицированного персонала для монтажа и эксплуатации таких кабельных воздушных линий.

Провод СИП имеет больше достоинств, чем недостатков и является современным и технологичным электрическим кабелем для устройства воздушных линий различного назначения. Он выпускается как отечественными, так и иностранными производителями кабельной продукции. На рынке представлены различные варианты провода по свойствам изоляции и допустимому току, которые позволяют выбрать необходимый провод для конкретных задач и построения электрических сетей различной сложности и мощности, а также условиям среды, в которых они будут работать.

Разновидности и конструктивные особенности электрических проводов

Основные технические характеристики силового кабеля АВВГ

Технические характеристики и область применения силового кабеля ВВГ

В чём отличие кабеля от провода и что выбрать

Маркировка проводов и кабелей и расшифровка марки

Что такое силовой электрический кабель и из чего он состоит?

Главные марки кабеля

Для повышения давления внутри сети кабель предварительно окрашивают в черный цвет. Он обеспечивает надежную защиту от различных степеней ультрафиолетового излучения. Нулевая жила содержит сердечник из стали

. Предварительно он окручивается вокруг проволоки из алюминия.

Ключевое значение играет выбор сечения

СИП

При этом внимание следует обратить на изоляционный материал. Несущая часть также должна в точности соответствовать всем требованиям внутренней системы

Именно поэтому в строительстве активно используется сразу несколько видов. Каждый из них отличается рядом преимуществ и недостатков:

Вид 1 и 1А.

В состав кабелей входит алюминиевая жила, которая используется для проведения тока по системе. Сверху изоляция производится посредством использования полиэтиленовой пластины.

Она не испортиться даже под воздействием ультрафиолетовых лучей. В зависимости от выбранной модели, нулевая жила может быть голой или изолированной. Если клиент остановил свой выбор на марке «А», то кабель будет дополнительно защищен слоем изоляции. Конструкция продолжит нормальное функционирование даже при ее нагревании до 70 градусов.

Вид 2.

По конструкции данный провод аналогичен предыдущему. Однако в качестве изоляционного материала используется полиэтилениз сшитых фрагментов. По мощности и длине данный кабель идеально подходит для создания линий, которые будут работать под напряжением в 1000 В. Конструкция не пострадает даже при наличии большого количества атмосферных осадков.

Сечения кабелей данного вида позволяет их использование в сфере формирования магистральных линий, которые отходят к отдельным участкам потребления электроэнергии. Конструкция предусматривает эксплуатацию кабелей в условиях холодного и умеренного климата.

СИП-2 имеют более совершенную структуру, поэтому допускают повышение температуры до 90 градусов

Однако в процессе монтажа следует обращать внимание на радиус изгиба. Этот показатель не должен превышать величину в десять наружных диаметров

Вид 3.

Данная марка кабеля также формируется из наконечника из стали. Однако сверху поверх нее дополнительно производиться обвитие алюминием. Для этого применяется специально созданный сплав марки AlMgSi. Сечение СИП-3 увеличено за счет сшитого полиэтилена, который не страдает даже под воздействием прямых солнечных лучей.

Данный вариант провода идеально подходит для строительства воздушных линий.

Передача электроэнергии на нем в дальнейшем производится под напряжением в 20 кВ. Климатические условия могут быть умеренными, холодными и даже тропическими. Система нормально функционирует при температуре в 70 градусов. Однако производители заверяют, что размах может составлятьот -20 до +90 градусов.Вид 4.

Особенность данной марки заключаетсяв парных жилах . При этом в состав конструкции не входит нулевая фаза. Если последняя буква маркировки «Н», то при производстве используется только алюминиевый сплав. В противном случае данный элемент не входит в общий состав. Длительно допустимый ток повышается за счет изоляции. Она не может пострадать от ультрафиолетового излучения. К нему полностью невосприимчив термопластичный ПВХ.

Вид 5.

Структура данной модели аналогичная. Отличие можно найти только в конструкции сшитого полиэтилена.

Благодаря этому удалось на 30% увеличить показатель максимально допустимой температуры.

Данная марка подходит для создания ЛЭП, ведь может выдержать напряжение до 2,5 кВ.

Жилы имеют необходимое сечение для организации процесса освещения на различных жилых домах.

Их допускается также применять для формирования сетей.

Провод будет нормально функционировать как в умеренном, так и в холодном климате.

Установка провода

Технология монтажа провода СИП не представляет особых трудностей. Благодаря этому при должном умении и наличии свободного времени можно выполнить все работы самостоятельно. Но, чтобы выполнить монтаж СИП кабеля своими руками, предварительно необходимо согласовать работы с государственными службами. Кроме того прежде, чем начать монтаж провода СИП к дому, нужно получить разрешение у компании, поставляющей электроэнергию. Чтобы правильно выполнить все работы по подключению линии, требуется внимательно изучить рекомендации специалистов. В пошаговой инструкции по монтажу СИП провода говорится: 1. В первую очередь нужно подобрать изделие необходимого сечения. Чаще всего для монтажа СИП кабеля от столба к дому используют изделия сечением 15 мм. 2. Если линия протяжения превышает 25 м, понадобится установка дополнительной опоры и применение натяжителя.

3. В том случае, когда требуется выполнить ответвление линии СИП кабеля, для монтажа понадобятся дополнительные комплектующие – специальный зажим. С его помощью на столбе можно будет сделать проколы в нужных местах. К преимуществам использования зажимов относится упрощение монтажа – не нужно будет зачищать кабель. Далее монтаж СИП кабеля от столба к строению выполняются по следующему плану: 1. Присоединить специальный крепеж к опоре. Крепеж необходим для обеспечения прочного соединения. 2. Установить зажим. Для этого среди комплектующих для монтажа СИП провода обязательно должно быть зажимное устройство анкерного типа. Оно представляет собой арматуру с кронштейном. 3. Если для строительства здания было использовано дерево, согласно правилам монтажа СИП кабеля, нужно выполнить дополнительную изоляцию провода. Для выполнения проводки к каменным или кирпичным домам изолировать провод дополнительно не нужно. 4. Завести провод в здание на 1 м. 5. Произвести разветвление внутри дома. Для правильного монтажа СИП проводов внутри здания можно просмотреть видео. При необходимости для соединения кабелей может потребоваться использование специальной муфты.

Таблица основных данных

Следует выбирать кабель СИП по основным характеристикам. Именно поэтому покупателям станет полезной следующая таблица. В ней собраны ключевые показатели

, от которых в дальнейшем зависит длительность эксплуатации.

ВидКоличество жил для проведения токаМаксимальное сечениеРабочий класс напряженияМаксимальная температура нагреваМатериал для теплоизоляции
11 ÷ 416 ÷ 1200.4 ÷ 170Термопластичный полиэтилен
21 ÷ 416 ÷ 1200.4 ÷ 190Светостабилизирующий полиэтилен
3135 ÷ 24010 ÷ 3570Термопластичный полиэтилен
42 – 416 ÷ 1200.4 ÷ 190Светостабилизирующий полиэтилен
52 – 416 ÷ 1200.4 ÷ 190Светостабилизирующий полиэтилен

Перед тем, как правильно выбрать тип кабеля, необходимо внимательно проанализировать тип сооружения

Немаловажное значение играет планируемая потребляемая мощность. От этой величины напрямую зависит удельное сопротивление

Следует покупать СИП по основным характеристикам. Они всегда указаны в инструкции. Также узнать особенности можно у специалиста в данной области или продавца консультанта

. От этой величины напрямую зависит удельное сопротивление. Следует покупать СИП по основным характеристикам. Они всегда указаны в инструкции. Также узнать особенности можно у специалиста в данной области или продавца консультанта.

Условия прокладки

Прокладка провода не требует особых навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек, ознакомившись с правилами.

Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.

При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция прокалывающего зажима позволяет производить данную процедуру безопасно.

Подробно процесс монтажа провода СИП рассмотрен на видео ниже:

https://youtube.com/watch?v=Ahjb2-eAIkk

Преимущества применения

Сечение СИП провода позволяет выдерживать высокие токовые нагрузки.

Благодаря этому удается существенно продлить срок бесперебойной эксплуатации. Голые провода, в сравнении с данными, выходят из строя намного чаще. Они уже не могут в полной мере справиться с запросами электроэнергии, которые выдвигают крупные города. На первом этапе выбора следует произвести расчет сечения. Оно напрямую зависит от количества нагрузки.

При этом вероятность ее потери сводится к минимуму. Среди дополнительных достоинств следует отметить дешевизну прокладки кабеля

. Такой монтаж обойдется в несколько раз дешевле, особенно если провести сравнение со стандартными проводами.

Перед подбором необходимого материала следует разобраться, какие бывают кабели и от чего зависят их эксплуатационные мощности.

На сегодняшний день СИП вариант используется сразу в нескольких бытовых и промышленных

отраслях. Он прослужит намного дольше обычного варианта. Именно поэтому владельцу удастся существенно сэкономить.

Однако важно правильно сделать расчет сечения. В таком случае потребляемой мощности хватит для освещения выбранного объекта

Благодаря тщательной изоляции и широкому выбору сечений удается предотвратить короткое замыкание в процессе эксплуатации. Такая негативная ситуация наблюдается также в том случае, если провода запутываются в ветках

При монтаже важно использовать мастеров с большим опытом работы в данной сфере

Предварительно лучше всего проверить их квалификацию.

Дополнительной экономии удается добиться также из-за того, что нет необходимости использования изоляционного материала. Для установки следует применять только специальные опорные напряжения, которые смогут выдержать требуемую нагрузку.

СИП-кабель – инновационная альтернатива «голому» кабелю. Он прошел несколько ступеней усовершенствования, поэтому активно внедряется сразу в несколько сфер жизни человека.

Источник

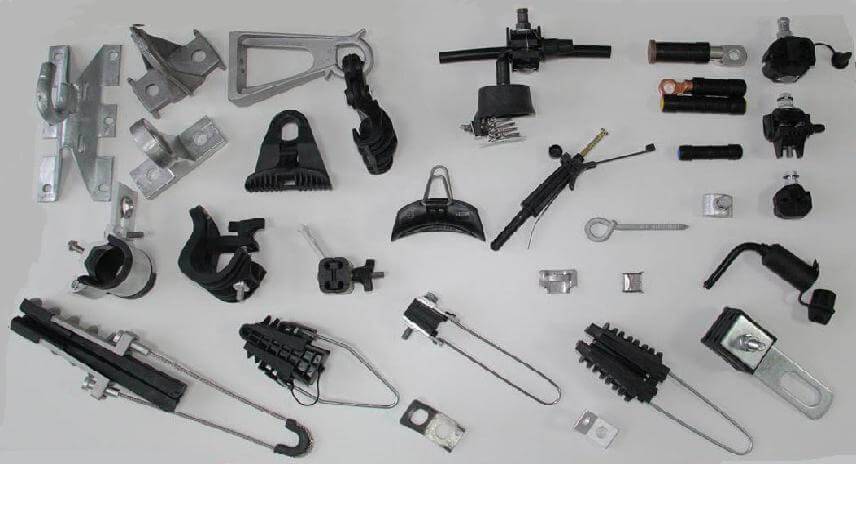

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

  • промежуточные поддерживающие зажимы;
  • кронштейны для крепления анкерных зажимов;
  • кронштейны для крепления промежуточных зажимов;
  • анкерные кронштейны для проводов энергопотребителя;
  • анкерные зажимы для изолированной несущей нейтральной жилы;
  • анкерные зажимы для проводов энергопотребителя;
  • монтажные крюки;
  • крепежную ленту (лента должна быть из нержавейки);
  • скрепы из нержавейки;
  • бугели из нержавейки;
  • стяжки крепежные;
  • фасадные крепления для СИП;
  • вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу.

Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
