Подключение СИП к автомату - как сделать ввод правильно

Как правильно подключить провод СИП к модульному автомату

Все чаще самонесущий изолированный провод, вместо привычного нам кабеля, стал применяться при вводе в дом от воздушной линии электропередач. И тут многие сталкиваются с проблемой, а как правильно СИП подключить к автомату.

Для ввода в дом в 90% случаев используется СИП сечением 16мм2. Казалось бы что проще, взять соответствующий алюминиевый наконечник на 16мм2 (так как СИП это алюминиевый провод), опрессовать и подключить. Однако на вводе в дом практически всегда используется модульная аппаратура. И для ее контактов такие вот наконечники на 16мм2 просто не подходят по габаритным размерам.

Есть другие марки наконечников, которые с первого взгляда идеально могли бы подойти под эти нужды, но и с ними одна проблема — они все рассчитаны для медных проводников.

Самым идеальным и правильным решением здесь будет сделать переход на медь на фасаде дома, еще до ввода в распредщиток.

Как это сделать подробно можно узнать в статье Соединение проводов СИП с медным кабелем.

Никогда самонесущий провод не заводите непосредственно в дом. СИП, если он не марки Нг — горючий материал. Поэтому обязательно вне дома нужно делать переход с алюминия на медь. И уже затем медным кабелем тянуть провода до распредкоробок или щитка.

А что же делать, если подключение на фасаде через прокалывающие зажимы вас по каким либо причинам не устраивает, или энергоснабжающая организация в обязательно порядке требует цельный ввод непосредственно от опоры до шкафа учета.

В этом случае есть несколько вариантов для подключения. Рассмотрим их в отдельности.

непосредственное подключение СИП в обычный автомат без каких либо работ с проводом и наконечниками
подключение СИП к автомату с изменением контактной поверхности оголенной жилы
подключение СИП к выключателю нагрузки или автомату с полукруглой прижимной планкой
подключение с помощью гильз
подключение СИП через контактные клеммы

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия). Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

Изменение контактной поверхности жилы

Еще один вариант — зачистить жилу СИП с небольшим запасом. Затем пассатижами еще больше скрутить конец оголенной жилы, создав как бы одно целое из многих жил. Таким образом получается ровный более скрученный участок жил. И уже его подключать непосредственно к контакту модульного автомата.

В автомате такая скрутка не разъезжается на отдельные жилы и контакт вроде бы улучшается. Но опять же по полезной площади обжатия этот способ не самый лучший. А если вы используете нагрузку по максимуму, то через определенное время, правда уже большее чем в первом варианте, контакты все равно придется подтягивать.

Можно по простому не заморачиваясь накрутить отдельной жилой в 2,5мм2 отдельный бандаж на оголенный участок и завести его в автомат.

Подключение частных домов проводом СИП

Ввод электричества в дом проводом СИП хоть и решает массу проблем, но не снимает обязательства по выполнению требований ПУЭ к вводу электричества в дом. А они для провода СИП не имеют отдельных указаний.

Одним из главных требований, которые определяет п.2.1.79 ПУЭ, является высота ввода. Она должна быть не меньше 2,75 метров. При этом до спусков крыши или других выступающих частей дома должно быть расстояние не меньше 20 см.

Также п.2.1.75 ПУЭ нормирует расстояния до проводов от окон и балконов. Над окном это расстояние должно быть не менее 50 см, под окном 1 метр, а по вертикальной плоскости не ближе чем в 75 см. При этом расстояние до балкона со всех сторон должно быть не меньше 1 метра.
Выбрав место для крепления проводов, можно приступать непосредственно к монтажу. Инструкция по креплению провода СИП рекомендует применять специальную арматуру. В их число входят специальные анкерные кронштейны, которые крепятся к стене при помощи дюбель-гвоздей. К этому кронштейну крепится анкерный зажим, который удерживает провода при помощи внутренних клиньев.

Закрепив провод между столбом и домом, можно приступать непосредственно к вводу в дом. Здесь может быть несколько возможных вариантов. Если вводной автомат и счетчик расположены на стене дома, то проводом СИП лучше выполнить подвод электроэнергии только до вводного автомата. Остальную разводку лучше выполнять кабелем.
Если же вводной автомат и счетчик расположены в распределительной коробке внутри дома, то можно выполнить либо подключение кабеля к проводу СИП, либо ввод в дом электричества проводом СИП. В любом случае, требования по вводу одинаковы для всех из приведенных вариантов.
Ввод провода в дом должен осуществляться в металлических коробах, трубах или гибких шлангах. Обычно используют стальную трубу. Согласно п. 2.1.78 ПУЭ, в ней следует предусмотреть отсутствие возможности скапливания и попадания влаги.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

Номинальная величина тока (в Амперах).
Рабочее напряжение электросети (в Вольтах).
Максимальный ток короткого замыкания.
Предельная коммутационная способность.
Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

минимальная высота подводящего кабеля над землей составляет 2,75 м;
аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Условия прокладки

В связи с тем, что для прокладки СИП не требуется никаких особых навыков, его можно выполнить и в домашних условиях, и собственными силами предприятия без привлечения специализированной организации. Прокладка может осуществляться как на опорах, так и на конструктивных элементах зданий и сооружений. Как правило, крепление к стенам выполнить куда проще, чем на отдельно стоящей опоре.

Поэтому рассмотрите, условия монтажа провода СИП на железобетонных опорах:

Так как самонесущий изолирующий провод имеет оболочку с изоляцией, важно обеспечить подвешивание, которое исключает повреждение диэлектрического слоя. Для этого устанавливаются пластиковые ролики, захваты и коуши, по которым провод может беспрепятственно перемещаться.
В процессе прокладки запрещено волочить СИП по земле или веткам деревьев, так как те могут повредить его изоляцию.
Для стыкования разных участков СИП используются герметичные зажимы прокалывающего типа

Благодаря такой конструкции можно осуществлять отвод линии от уже существующей даже под напряжением.
Перед фиксацией на опоре провод СИП обязательно должен вытянуться через подвижный элемент (для марок СИП от 1 до 3 при помощи динамометра до установки нормируемой нагрузки). После вытяжки его закрепляют в точках фиксации.

Все крепежные детали имеют заводское изготовление, поэтому их можно найти в комплекте с самонесущим изолирующим проводом, что значительно упростит задачу.

Рис. 6: Пример крепления провода СИП на опоре

Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа :

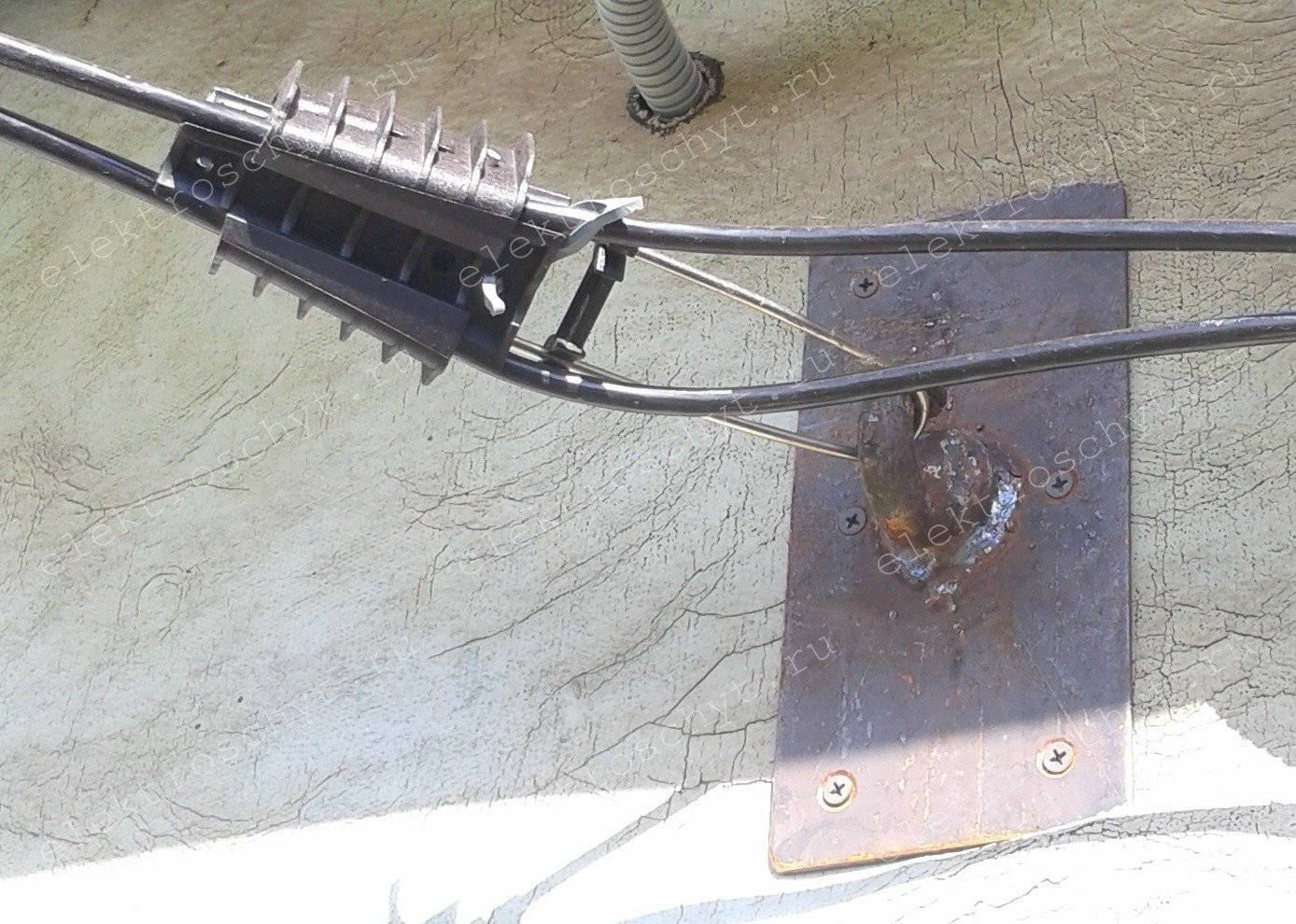

Два анкерных зажима, один будет держать провод СИП 2х16 к дому за крюк в стене дома, а другой провод СИП 2х16 на опоре.

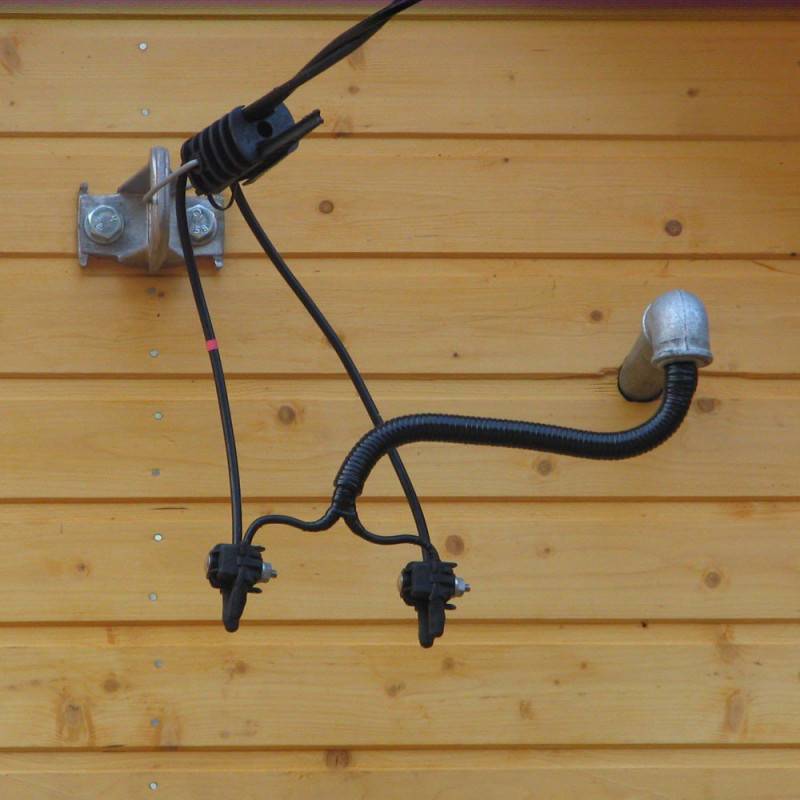

Два ответвительных прокалывающих зажима, соединяющих медный кабель 2х6, подключенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).

Крюк на стене, на котором при помощи анкерного зажима будет закреплен провод СИП 2х16 к дому, был сделан самостоятельно. Загнули полукругом отрезок арматуры диаметром 10 мм и приварили его к пластине 150х200 мм, которую на 6 саморезов длиной 80 мм, прикрутили к стене дома.

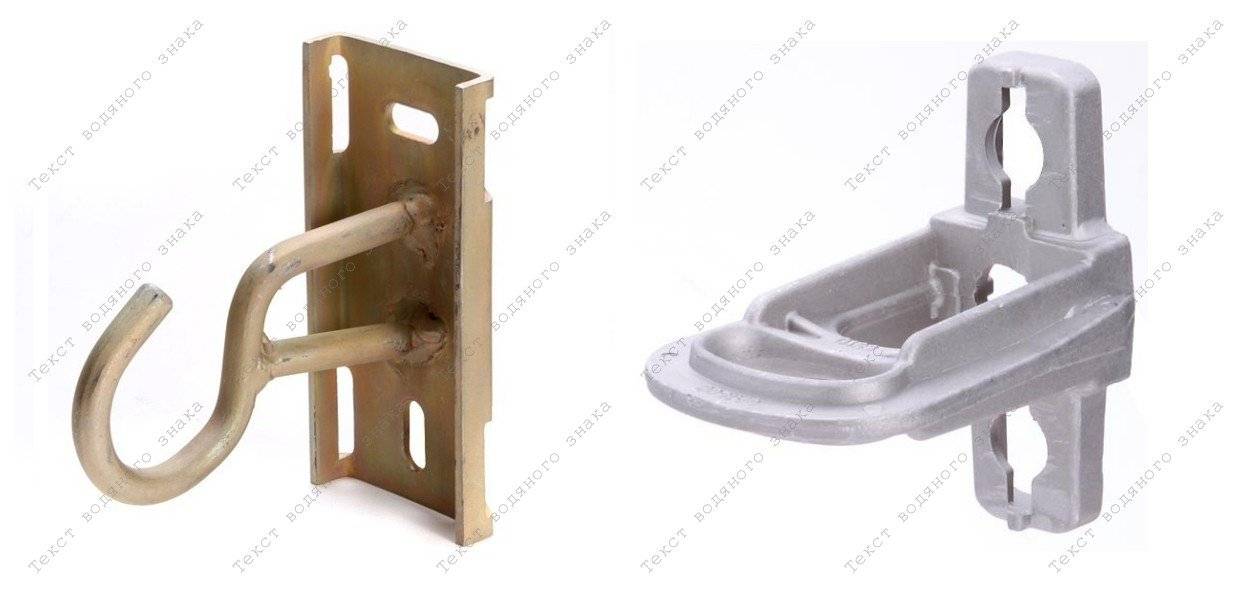

Можно купить и готовые крюки для монтажа анкерных зажимов. На фото представлены монтажные крюки для СИП 2х16, производитель КВТ .

Просверлил деревянную стену дома сверлом по дереву (перьевым) диаметром 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но….правильно выводить провода и кабели из стены дома через металлической трубу. Почему отверстие на улицу, чтобы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено именно здесь, объяснял в статье «Как собрать э лектрощит своими руками«.

Примерно, через 45 дней приехали электромонтеры, отключили ЛЭП и заменили старые провода к дому на новый провод СИП 2х16 . По правилам электросетевая компания, должна была произвести замену на новый провод СИП 2х16, в срок не более 30 календарных дней, но что-то у них и соседа не получалось состыковаться в одно время, поэтому все прошло без взаимных претензий.

Чтобы верно подключить п ровод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, необходимо правильно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). П ровода СИПа 2х16 помечены цветом, «красный»- фазный провод СИП 2х16 , «синий» — нулевой провод СИП 2х16 , либо фазный провод — обычный черный, а нулевой — помечен синим цветом.

Алюминиевый провод СИП 2х16 и медный кабель 2х6 от электрощита соединилискруткой, что запрещено ПУЭ. Электромонтеры сослались на то, что специальные ответвительные прокалывающие зажимы, часто либо «не допрокалывают» провода, либо могут «перерубить» вводной провод к дому, вообщем, получилось бы плохое соединение проводов . Хотели напрямую подключить провод СИП 2х16 к электросчетчику, но алюминиевый провод СИП 2х16 сечением 16 мм 2 прокладывать по стене дома и заводить в электрощит, тоже удовольствие не из приятных.

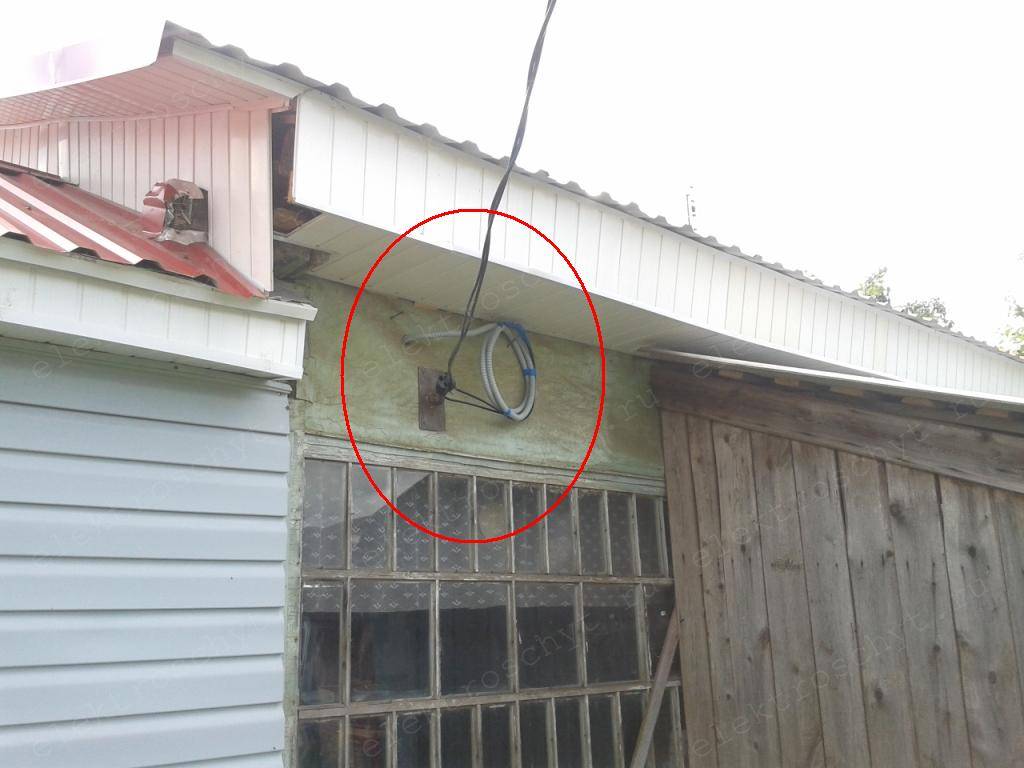

Оставили большой запас проводаСИП 2х16 на стене дома. Зачем он такой нужен? Тем более на самой опоре тоже есть запас СИПа, который намотали вокруг опоры ВЛИ.

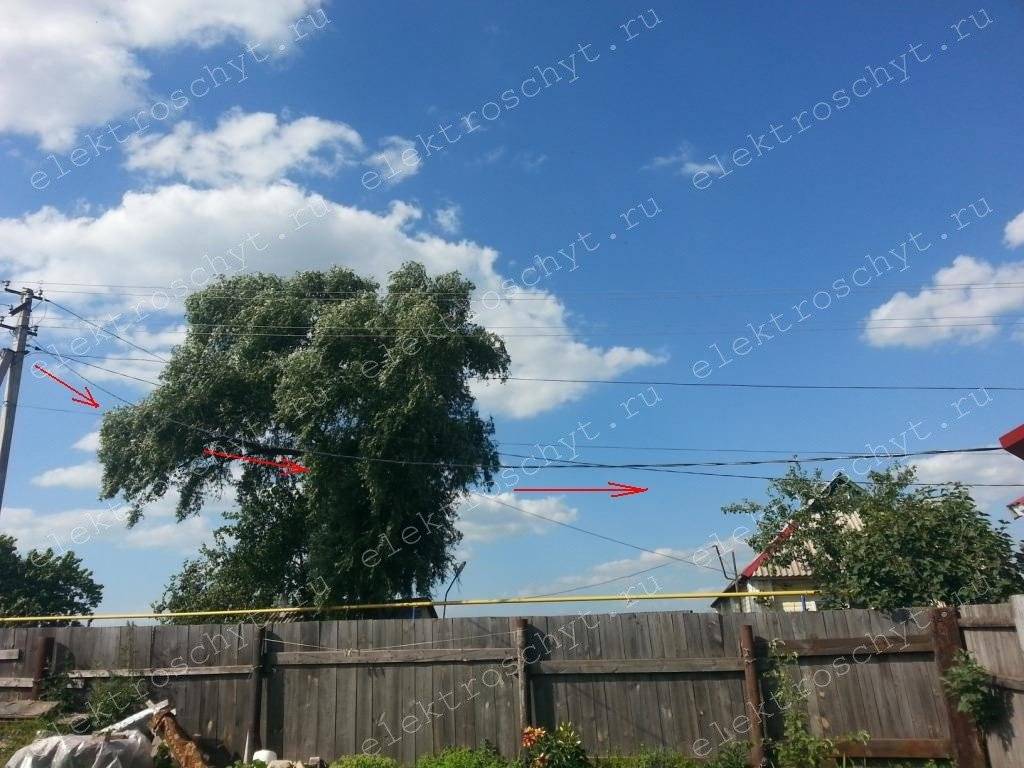

Также провод СИП 2х16 от опоры ЛЭП до дома, слабо натянут и сильно провисает, это лучше,чем если бы он был натянут, как струна, но и это тоже плохо.

Я рекомендовал соседу вызвать их обратно, выполнить соединение провода СИП 2х16 и вводного медного кабеля 2х6 к электросчетчику при помощи специальных проколов для СИП 2х16 или орешков и подтянуть провод СИП 2х16 к опоре ЛЭП, ну и соседу, когда приедут электромонтеры и отключат ЛЭП, укоротить медный кабель 2х6, чтобы избавиться от мотков на стене дома.

Для трехфазного подключения, в принципе, всё будет тоже самое только в 2 раза больше, т.е. по четыре анкерных и прокалывающих зажима и СИП 4х16 .

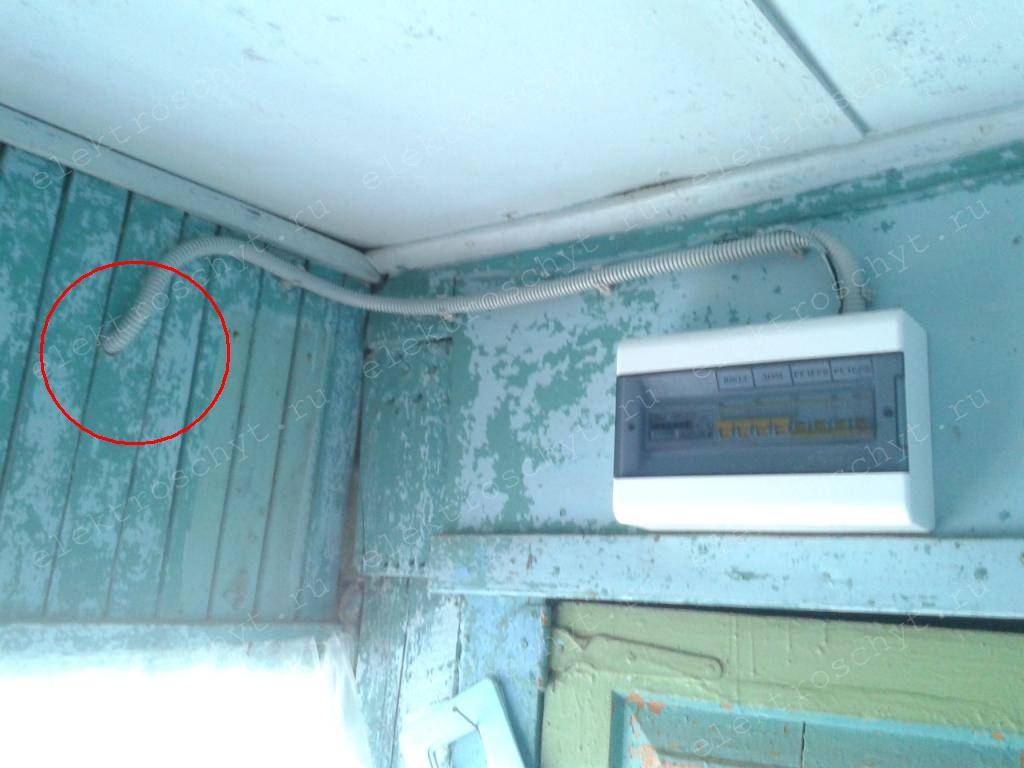

Ниже показан правильный переход с алюминия на медь и ввод медного кабеля через металлическую трубу в дом.

Спасибо за внимание. Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом

И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной автомат установить? Какой счетчик выбрать? И в конце, как это все объединить в одну правильно работающую систему. Хотим поделится своим опытом, как мы осуществляли воздушный ввод в свой дачный дом

Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом. И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной автомат установить? Какой счетчик выбрать? И в конце, как это все объединить в одну правильно работающую систему. Хотим поделится своим опытом, как мы осуществляли воздушный ввод в свой дачный дом.

Необходимо было заменит все это старье на что-то современное и самый оптимальный вариант это сделать при помощи проводов СИП 2х16.

Технология монтажа

Итак, из всех перечисленных способов наиболее оптимальным является подключение СИП к вводному автомату в щитке. Такой вариант монтажа рассматривается на видео ниже:

Чтобы подключить самонесущий изолированный провод к автоматическому выключателю, его необходимо предварительно обжать. Как это выглядит, можете просмотреть на видео-обзоре:

Если же под рукой нет штыревых наконечников, есть еще один вариант, не самый надежный, но все же ему есть место быть. Интересное решение, как подключить СИП к автомату предоставлено в этом видео примере:

Теперь вы знаете, как может быть выполнено подключение СИП к дому. Надеемся, предоставленные фото и видео примеры монтажных работ были для вас полезными и интересными!
