Таблицы аналогов арматуры для провода СИП по маркам разных производителей.

Виды деталей

Промышленностью предусматривается выпуск нескольких разновидностей зажимов для СИП. Все они рассчитаны на работу в определенных условиях.

Ответвительный прокалывающий с одним болтом

Такой зажим еще часто называют голым сип. Его применяют для того, чтобы вывести провод (неизолированный) на сип.

Отличительные особенности:

  • Сечение от 16 до 95 мм.
  • Полимер корпуса зажима может препятствовать проникновению внутрь ультрафиолетовых лучей, он также устойчив к различным погодным явлениям.
  • У ответвленного зажима присутствует стабильная планка.

В данном случае ответвительный прокалывающий зажим состоит из алюминия (сплав), что предотвращает появление ржавчины. Надежно выполнены и болт, и механизм.

Прокалывающий ответвительный с двумя болтами

Используется ответвительный компонент для отвода неизолированных проводов к основной магистральной линии на сип. Поперечное сечение может достигать 95 квадратных мм. В составе корпуса используется стеклоармированный полимер высокой стойкости. Для удобства на ответвительном зажиме имеется нижняя планка, помогающая зафиксировать ключ в заданном положении.

Данная деталь прослужит долго, поскольку она устойчива к влаге, ветру и другим проявлениям внешней среды. За качество производители, как правило, отвечают, поэтому на него в данном случае можно рассчитывать.

Выбирая зажим для СИП, стоит помнить, что головка болта должна быть соразмерна ключу. Чаще всего используется головка в 13 мм. Иногда можно встретить и 17 мм, но гораздо реже. Размер сечения проводов говорит о толщине магистрали. По этому размеру можно понять размер ответвления, который должен монтироваться в ответвительном зажиме. При выборе данной детали для СИП необходимо помнить все эти нехитрые правила.

При проектировании электропроводки часто оказывается без внимания все вопросы, которые касаются проведения кабеля до вводного автоматического выключателя, поскольку оценивается этот момент как нечто само собой разумеющееся. Однако монтаж прокалывающего зажима для СИП провода — весьма ответственное мероприятие, требующее полного владения технологией. При проведении проводов необходимо руководствоваться двумя базисами — это долговечность и безопасность

Кроме того важно, чтобы до любого элемента или части цепи можно было добраться без проблем с целью ремонта или замены. В этой статье мы рассмотрим принцип действия, назначение и особенности монтажа прокалывающего зажима для проводов СИП

Конструкция

Конструктивно зажим СИП состоит из:

  1. Влагозащищенного или герметичного корпуса (последний предпочтительнее).
  2. Своеобразной внутренней «клеммы» из одной или нескольких симметричных пластин с шипами пирамидальной формы, которые располагаются в каждом из гнезд.
  3. Системы крепления, основанной на применении срывной калиброванной головки винта.
  4. Дополнительной системы размыкания зажима, предназначенной для экстренного снятия.

Внутри корпуса находится специальная смазка, которая герметизирует место прокола, не допуская контакта с проводом воды и воздуха. Этому же способствует специфическая форма зубьев.

Обратите внимание: несмотря на присутствие винта, дающего возможность рассоединить зажим, все прокалывающие зажимы для СИП — одноразовые. Применение их повторно не допускается!. Стягивается зажим для СИП обыкновенным болтом с головкой на 13, реже на 17

Всего в системе предусмотрено два болта — один со срывной головкой, другой обычный, который при необходимости можно ослабить, чтобы вытащить провод и разобрать всю конструкцию

Стягивается зажим для СИП обыкновенным болтом с головкой на 13, реже на 17. Всего в системе предусмотрено два болта — один со срывной головкой, другой обычный, который при необходимости можно ослабить, чтобы вытащить провод и разобрать всю конструкцию.

Гнезд для проводов бывает 2 или 4. Они могут быть различного диаметра, например, 16–120 и 6–50. Здесь первая группа цифр — сечение основного провода, вторая — дополнительно подключаемого. Одно из достоинств зажимов СИП — в том, что они (в известных пределах) подгоняются под кабели различных калибров.

Существует два основных вида этих соединителей — со срывной головкой и с динамометрическим ключом, по которому можно выставить усилие зажима. В моделях со срывной головкой срыв происходит при усилии от 9 до 20 Ньютонов (в зависимости от модели). Такого же усилия сжатия необходимо достичь при использовании модификации с динамометрическим ключом, так как необходимо, чтобы зубцы прокололи изоляцию и надежно вошли в металл жилы. При этом зубцы значительно деформируются — именно это, в сочетании со срывом головки зажимного болта, делает зажим для СИП одноразовым. Дело в том, что, в целях борьбы с образованием окислов, пластина с шипами в зажимах выполняется из сравнительно мягкого алюминиевого сплава. В этом его отличие от «прокалывающих» клеммников.

Обратите внимание: каждый такой сжим, несмотря на наличие двух и более гнезд — это ОДИН электрический контакт! Соединение производится между проводами, вставляемыми в его гнезда параллельно! При попытке соединить этим зажимом два провода — ноль и фазу произойдет короткое замыкание. Поэтому, к примеру, при монтаже отводки в дом обычной однофазной линии потребуется минимум два зажима

Электрический контакт между соединительными винтами и зубчатыми пластинами отсутствует. Корпуса выполняются из различных полимерных материалов, устойчивых к ультрафиолету и нередко имеющих дополнительное армирование стекловолокном.

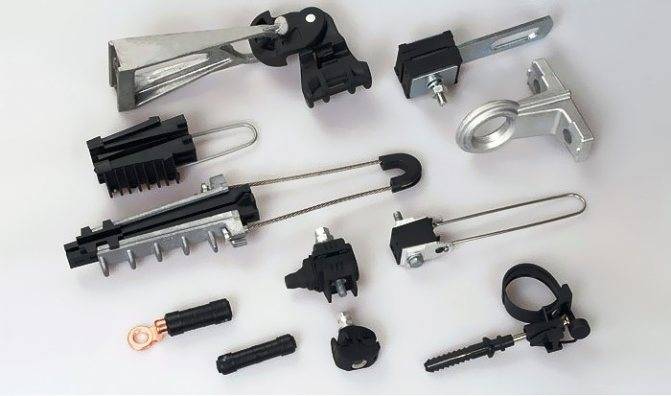

Основные существующие разновидности СИП-арматуры

К таковым прежде всего относятся:

  • Кронштейн анкерный – он осуществляет крепление анкерных (якорных) зажимов на магистральной линии СИП. Как правило, изготавливается из алюминиевых сплавов, которые слабо подвержены ржавчине и спокойно переживают пониженные температуры окружающей среды. В процессе их закрепления применяют бандажную ленту из «нержавейки».
  • Ответвительный зажим – он необходим для создания устойчивого контакта, что обеспечивается посредством контактных пластин, находящихся в конструкции и выполненных из луженой меди. Контакт может быть обеспечен даже для проводов с малым сечением. Такая разновидность арматуры подходит для соединения жил кабелей с сечением 6-150 мм2, в магистралях с жилами, сечение которых составляет 1,5-6 мм2 (стандартное уличное освещение), а также при проведение электросети в частный дом.
  • Анкерный зажим – этим приспособлением может быть осуществлено крепление СИП на ответвленных вводах до 1 кВ. Внутри корпуса данного крепежа установлены специальные клинья, выполненные из термопластика, за счет которых создается надежное соединение с жилами провода без ущерба его изоляции. Эти крепежи выполняются из атмосферостойких полимеров. Также, в этом виде зажимов используется специальная петля, изготовленная из стали по принципу «горячей оцинковки».
  • Зажим промежуточный – данная разновидность арматуры используется для самонесущей системы СИП-4, имеющей две либо четыре жилы, подключаемых к угловым/промежуточным опорам. Корпус такого приспособления обычно делают устойчивым к повышенному воздействию солнечных лучей.
  • Крюк стандартный – этот крепеж используется для монтажа магистральных линий «на весу». Он изготавливается из стали (оцинкованной) и крепится к столбу/опоре посредством пары-тройки стальных лент. С его же помощью можно закрепить провода к железобетонным, металлическим и деревянным столбам, а также зафиксировать крепления на сооружениях или зданиях.

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

  • промежуточные поддерживающие зажимы;
  • кронштейны для крепления анкерных зажимов;
  • кронштейны для крепления промежуточных зажимов;
  • анкерные кронштейны для проводов энергопотребителя;
  • анкерные зажимы для изолированной несущей нейтральной жилы;
  • анкерные зажимы для проводов энергопотребителя;
  • монтажные крюки;
  • крепежную ленту (лента должна быть из нержавейки);
  • скрепы из нержавейки;
  • бугели из нержавейки;
  • стяжки крепежные;
  • фасадные крепления для СИП;
  • вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу.

Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

  1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
  2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
  3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
  4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
  5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
  6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
  7. Улучшение общей эстетики в городских условиях.
  8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.

В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий. Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.

Ввод кабеля

На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В). К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.

К примеру, это может быть провод марки ВВГнг сечением 10 мм2. Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.

Неправильный вариант монтажа

Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.

Допустимое расстояние

Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:

  1. Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
  2. Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
  3. Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
  4. Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
  5. Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.

Особенности и расшифровка названия

Теперь бы следовало заняться рассмотрением вопроса маркировки провода. Но прежде, чем приступать к этому вопросу у проводов СИП, следует рассмотреть возможные конструкционные особенности. Ведь в противном случае вы просто запутаетесь при расшифровке.

Особенности конструкции провода марки СИП

Изделие СИП марки может иметь несколько разных типов жил. Маркируется каждая из них, по-своему, поэтому давайте разберемся, как они называются и для чего предназначены. Нормируется этот вопрос ГОСТ 31946 – 2012.

Конструкция проводов СИП

  • Начнем наш разговор с нулевой жилы. Она может быть несущей или без несущего элемента. Ее можно использовать в качестве нулевого (N), защитного (PE) или нулевого и защитного (PEN) проводника. Сечение нулевой несущей жилы может быть от 25 мм2 до 95 мм2.
  • Так же существует, так называемая, основная жила. Именно она предназначена для передачи электрического тока, и именно ее обычно используют в качестве фазной. Основных жил может быть от одной до четырех, и как предусматривает инструкция, их сечение может быть от 16 до 240 мм2.
  • Кроме того, некоторые марки проводов СИП предусматривают наличие вспомогательных жил. Они могут быть двух видов – предназначенные для подключения осветительных приборов, или используемые в качестве контрольных для подключения различных измерительных или релейных устройств.

Провод СИП с вспомогательной контрольной жилой

Вспомогательные жилы обычно применяются у проводов с сечением нулевой жилы не ниже 50 мм2. Их количество может быть от одной до трех. Что же касается их сечения, то тут все зависит от назначения. Если это жилы, предназначенные для подключения осветительных устройств, то их сечение должно быть 16, 25 или 35 мм2. У контрольных вспомогательных жил этот ряд составляет 1,5, 2,5 или 4 мм2.

СИП с вспомогательной жилой освещения

На этом все, что касается жил и их назначения мы обговорили, но тут стоит упомянуть еще об одном вопросе – изоляции. Она может быть обычная, а может быть герметизированной. Её отличие состоит в том, что даже в случае попадания влаги под оболочку, она не будет распространяться по всему проводу, как в случае с обычной изоляцией. Это, конечно, более удачное решение из-за чего цена на герметизированные изделия несколько выше.

Расшифровка названия

Теперь мы готовы рассмотреть вопрос: «Как марки и сечения провода СИП определить по маркировке». Ведь данная аббревиатура наносится непосредственно на проводе, и при наличии понимания, о чем идет речь, вы с легкостью сможете прочитать это на самом изделии.

Маркировка проводов СИП

  • Прежде всего, на его оболочку наносится его тип кабельной продукции. В нашем случае, это СИП, что переводится как: самонесущий изолированный провод. Затем через дефис указывается его класс. С этим вопросом мы познакомились в первом разделе нашей статьи.
  • Затем в маркировке идет сплошной набор цифр. Но все становится понятно, если знать что это такое. А это обозначение количества и сечения жил. Прежде всего, указывается количество и через знак множителя сечения основной жилы, затем через знак плюс количество и сечение нулевой несущей жилы, а лишь затем количество и сечение вспомогательных жил.

Вариант обозначения провода СИП

  • Далее в маркировке через знак тире обозначается номинальное напряжение, для которого предназначен провод. Иногда здесь через наклонную черту может быть указано два значения. Например, 0,6/1. Это значит, что провод предназначен для напряжений в 660 или 1000В.
  • И последним в маркировке указывается техническое условие, согласно которому изготовлен провод. Обычно это набор цифр после аббревиатуры ТУ.

Что такое линейная арматура?

Линейной арматурой называют тонкие металлические прутья, изготовленные из стали высшего качества согласно ГОСТ. Классификация линейной арматуры подразумевается по ее прямому назначению, а именно к каким СИП подходят ее характеристики.

Различается три типа линейной арматуры, каждый из них предназначен для СИП-2, СИП-3 и СИП-4.

СИП-2 представляет собой кабель с несущей жилой, СИП-3 является защищенным проводом, а СИП-4 — линия без несущей жилы.

СИП-2

Самонесущий изолированный провод 2 — это распределительный кабель электропередач, используемый в силовых сетях освещения, в диапазоне напряжения от 0,6/1 кВ или до 35 кВ. Монтаж линии производится при помощи линейной арматуры, специально предназначенной для СИП-2 по параметрам эксплуатации и нагрузки.

Конструкция проводов СИП

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

СИП-3

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Ответвительный зажим для проводов СИП цена

Цена на ответвительный зажим для СИП является важным фактором при покупке. Мы стараемся обеспечить максимально доступные цены на всю предлагаемую продукцию, что делает наше предложение одним из самых выгодных на рынке. Цена на ответвительный зажим устанавливается согласно прайс-листа завода и МРЦ, устанавливаемого производителем. Как лидер на рынке комплектации ЛЭП, мы готовы предлагать максимальную скидку на продукцию фирм НИЛЕД и ВК.

Именно поэтому осуществляется в основном кабелем СИП (правильное наименование – провод самонесущий изолированный), так как он удовлетворяет собственников по всем параметрам. Его характеристики – отдельная тема. А вот с особенностями монтажа, приспособлениями, которые необходимы для разводки линии (так называемыми проколами для кабеля СИП), стоит разобраться подробнее, так как их применение имеет ряд нюансов, не характерных при использовании других типов кабелей.

Схема эл/питания индивидуальных участков нередко довольно сложная, так как на территории могут находиться несколько строений, которым требуется подключение к промышленной сети. Для того чтобы сделать ответвления от линии, необходимы не только профессиональные знания и навыки, но и специальные арматурные элементы для различных соединений (муфты и тому подобное).

Но главная сложность – в разделке кабеля, присоединениях, надежной изоляции этих участков. Своими руками (а это наиболее распространенный вариант монтажа в частном секторе) все это проделать довольно сложно. А вот при работе с СИП ничего подобного не потребуется. Для этого существуют специальные ответвительные зажимы, называемые проколами. Следовательно, процесс сборки схемы электропитания на территории значительно упрощается.

Свойства, характеризующие СИП

Быстрое распространение провода марки СИП получили за счет следующих характеристик:

  1. Эксплуатация кабеля с изоляцией снизила расходы на его обслуживание на 80%. Провод этого вида имеет надежность в бесперебойной передаче электрической энергии к объекту потребления. Самонесущий кабель с изоляцией исключает возможность короткого замыкания, возникающего из-за климатических условий (снег, наледь, обрывы провода поваленными ветром деревьями).
  2. Снижение затрат в процессе монтажа линий трансформации электроэнергии, уменьшение охранной зоны.
  3. В мегаполисах разрешается делать монтаж линий по фасаду зданий и сооружений. Электропровод может обойтись без дорогостоящих работ по монтажу. Линии «воздушной» трансформации электроэнергии могут совмещать передачу высоковольтного, низковольтного напряжения, а также монтировать на них кабели связи.
  4. Значительно снижаются на «воздушке» (ВЛ) потери, если происходит замена стандартных проводов на самонесущий кабель. Простота монтажа и возможность подключения новых объектов потребления энергии без потери напряжения для действующих абонентов.
  5. Повышенная стойкость электрокабеля марки СИП к возгоранию из-за его конструкции и невозможности короткого замыкания.
  6. При применении провода этого вида для силовых линий становится меньше незаконных подключений, уменьшаются потери электрической энергии. Значительно экономятся деньги на ремонт кабеля.

Как устроен кабель СИП

Маркировка СИП показывает на его внутреннее строение, расшифровка объясняет общий принцип — скрученные алюминиевые жилки, сверху покрытые прочным полиэтиленом, имеющим светостабилизирующее свойство, которое препятствует воздействию на провод ультрафиолетовых лучей.


Оболочка в конструкции СИП окрашивается в черный цвет, а расшифровка показывает, что несущий элемент в конструкции электропровода связан с нулем, вокруг которого располагаются алюминиевые жилки

Строение электропровода СИП:

  • (1) — элемент, проводящий ток;
  • (2) — сердечник провода из стали;
  • (3) — оболочка из полиэтилена, имеющего повышенную прочность.

Кабель СИП номер 3, фазный, производится из алюминиевых скрученных жилок, сердечник кабеля стальной, имеющий круглую форму, количество жилок (алюминиевых проволок) изготавливается по норме ТУ для каждой марки. См. фото ниже:


Строение єлектропровода СИП

В конструкции электропровода сип может применяться алюминиевая несущая жила, ее не применяют в конструкциях СИП-3, СИП-4, СИП-5:


Различные типы СИП-проводов

Фазный провод всегда закручивают по часовой стрелке вокруг «нулевого» провода.


В электрокабелях марки СИП-2, СИП-3, СИП-5 применяется сшитый XLPE в качестве оболочки со светостабилизирующими свойствами, а в СИП-1, СИП-4 используется оболочка из термопластичного полиэтилена LDPE низкого давления

Технические характеристики кабельных линий провода СИП и ВЛ зависят от его исполнения:

  • марка СИП(Н) — в конструкции применяется изоляционный материал, стойкий к горению;
  • марка СИП(Г) — в электрическом кабеле этой конструкции используется водоотталкивающая изоляция;
  • конструкция СИП(НГ) говорит о сшитом полиэтилене в оболочке электропровода, имеющего стойкость к горению и проникновению воды.

В современной энергетике кабель СИП применяют по радиальной схеме распределения электроэнергии. Аббревиатура СИП (х) показывает, что (С) — самоподдерживающий, (И) — изолированный, (П) — провод, (х) — марка конструкции: провод СИП-1, 1А, СИП-2, провод СИП-2а, 3,4,5.

Классификация прокалывающих зажимов

Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.

Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.

Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь. Следовательно, применять его можно только в помещениях

Следовательно, применять его можно только в помещениях.

Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ (небронированный кабель с виниловой изоляцией).

Подключение кабеля к воздушной линии с помощью зажима
