Как выбрать профиль для светодиодной ленты?
Приобретая элементы питания, важно ориентироваться на размеры самой конструкции и характеристики поверхности, к которой она будет крепиться. Выбрать профиль для светодиодной ленты под натяжной потолок нужно с учетом параметров контроллера, блока питания. Совмещение всех характеристик обеспечивает правильную работу осветительной системы
Основными геометрическими параметрами выбора профиля считается:
Совмещение всех характеристик обеспечивает правильную работу осветительной системы. Основными геометрическими параметрами выбора профиля считается:
- Ширина, учитывая которую можно расположить все элементы освещения. Стандартным является показатель 10-100 мм.
- Длина, которая зависит от протяженности контура ленты. Элемент может растянуться от 1-5 м. Самыми удобными для монтажа являются двухметровые изделия.
Заглушки для профиля светодиодной ленты
С каждой стороны конструкции необходимо устанавливать специальные декоративные элементы. Они придают профилю для светодиодных лент законченный и аккуратный внешний вид. Такие заглушки имеют отверстия, через которые выводятся провода. Помимо декоративной функции профиль для подсветки светодиодной лентой оснащается заглушками для удобства крепления, защиты от попадания грязи и влаги. На выбор изделий влияет:
- Размер. Самыми распространенными параметрами считаются 30х30, 30х60 мм.
- Материал конструкции. Их производят из пластика, металла. Последние отличаются большим сроком эксплуатации.
- Особенности профиля. На выбор влияет его форма, способы монтажа.
Рассеиватель для профиля светодиодной ленты
Для правильной установки конструкции нужно подобрать поликарбонатные изделия, которые увеличивают охват пространства, убирают теневые полосы. Подобные рассеиватели имеют повышенную прочность и не разрушаются от ультрафиолета. Без них поток света будет направлен на пространство, которое находится строго впереди. Иногда лампочки маленькой мощности создают яркие точки и темные пятна между ними. Кроме того, профиль для светодиодной ленты с рассеивателем используется как защита от повреждения посторонним предметом или попадания влаги. Конструкции бывают:
- прозрачными;
- матовыми;
- полуматовыми;
- внутренними;
- внешними.
Установка светодиодной ленты на профиль
Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:
- подготовка к выполнению работы;
- крепление профиля;
- фиксация и подключение светодиодной ленты.
Подготовка к работе
На подготовительной стадии необходимо:
- выбрать способ крепления профиля;
- подготовить все материалы и инструменты для выполнения работы по монтажу.
Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:
- на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;
Скотч для крепления алюминиевого профиля
- на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;
Клей типа жидкие гвозди для крепления профиля
- саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.
Для крепления профилей саморезами потребуется подготовить:
- дрель с набором сверл;
- шуруповерт;
- саморезы, максимально подходящие по размерам;
- ножовку по металлу для резки профиля;
- инструменты для разметки;
- провод для подключения ленты к внешнему источнику питания.
Набор инструментов для выполнения работы
Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.
Монтаж профиля
Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:
- в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
- если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
- на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;
Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.
- места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
- по заданным параметрам производится резка алюминиевого профиля;
Нарезка профиля по размерам
- в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);
Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.
Сверление и зенкование отверстий для крепления
- основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).
Монтаж светодиодной ленты
Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:
- лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;
Резка светодиодной ленты разрешена только в специально обозначенных местах.
Подготовка ленты к установке
- с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
- лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;
Правила подключения ленты к источникам питания
- устанавливаются рассеиватели и заглушки;
- проверяется работоспособность полученного источника света.
Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.
Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.
На что можно наклеивать светодиодную ленту?
К сожалению не все материалы способны длительно и надёжно удерживать ленту. Основной фактор, влияющий на качество крепления – чистота поверхности, на которую она будет закреплена. От неподготовленной и загрязнённой поверхности рано или поздно она начнёт отваливаться в разных местах.
Идеальным креплением является алюминиевый профиль, специально предназначенный для монтажа светодиодных лент всех видов. Его гладкая и чистая поверхность служит не только надёжным основанием, но и отличным радиатором. Фронтальную часть профиля можно закрыть матовым рассеивателем, благодаря которому светильник приобретает приятный внешний вид и не слепит глаза.
Из-за высокой стоимости металлического профиля, многие народные умельцы заменяют его пластиковым кабельным каналом без крышки. На его гладкую поверхность лента клеится не хуже, чем на алюминиевую. Но, главное, не это. Светодиодные ленты, собранные на SMD 5730 и SMD 5050, а также ленты всех типов в силиконовой оболочке (IP67 и выше) требуют улучшенного отвода тепла во время работы. Обычный пластик не способен справиться с таким заданием, что приводит к преждевременной потере яркости излучающих кристаллов. В итоге экономия на профиле приведёт к затратам на новую led-ленту.
Стандартная клеевая основа не пригодна для длительной фиксации как с изделиями из чистого дерева, так и с аналогичными шероховатыми поверхностями. Обеспечить надёжное крепление в таких случаях лучше всего с помощью профиля. Если же профиль никак не вписывается в интерьер, то придётся идти на крайние меры и прибегнуть к услугам суперклея. Наносить его следует не сплошной полосой, а отдельными каплями примерно через 10 см.
Точечного нанесения суперклея вполне достаточно и, при необходимости, ленту будет легче демонтировать.
Если эстетичный вид не имеет большого значения или подсветка вообще скрыта от посторонних глаз, то в качестве дополнительного фиксатора можно использовать одноразовые нейлоновые стяжки.
Только не нужно следовать советам горе-мастеров, которые рекомендуют надёжно закрепить светодиодную ленту с помощью термоклея. Конечно, такой способ гарантирует хорошее сцепление с любой поверхностью, но имеет свои подводные камни:
- современные светодиоды выделяют столько тепла, что способны расплавить термоклей, который станет источником вредного запаха;
- термоклей тормозит отвод тепла и, следовательно, провоцирует перегрев излучающих кристаллов.
Отсутствие качественного прижима может проявляться не только из-за дефектов на ответной поверхности. Причиной плохого контакта может стать низкокачественный клей на самой ленте. Кстати, даже хороший клей со временем теряет свои свойства. Особенно, если изделие несколько лет лежало в не отапливаемом складе с несоблюдением условий хранения
Так что во время покупки не будет лишним обратить внимание на дату изготовления
Пластиковый короб своими руками
Обычный белый
Альтернативой профилю из пластмассы будет пластиковый кабельный канал, который применяется для прокладки проводов. Кабель-канал, как короб плотно закрывается крышкой. Габариты короба могут быть шириной от 10 до 100 мм., глубина от 5 до 50 мм. В дело используется и крышка, эту пластмассовую полоску использую при монтаже на неровные поверхности, такие как дерево или кирпич. Наклеивается на гибкую полоску, которая затем крепится удобным способом, на жидкие гвозди или полиурентан. Она хорошо гнется, устанавливать можно на неровные и изогнутые плоскости. Из толстого кабель-канала я изготавливал полноценные светильники для летней кухни и веранды.
Пластиковый с отделкой под дерево
Современные кабель-каналы имеют качественную отделку под дерево и могут быть разных цветов. Фурнитура позволит гармонично соединять их под разным углом и в разные фигуры. Если используете на улице, то на зиму можно закрывать герметичной крышкой и ставить заглушки для защиты светодиодов от льда и снега.
Цена с отделкой под дерево:
- 12 на 12 мм. в среднем 10 руб/м;
- 40 на 25 мм. 30 руб/м;
- 100 на 60 мм. 100 руб/м.
Алюминиевый карниз
Существуют и другие подходящие материалы, алюминиевые карнизы от штор, оконный и фасадный. Карниз шириной 8 см. я покупал 700 р. за 3 метра, такой светодиодный стоит 1000 р. На такой импровизированный короб для светодиодной ленты можно клеить сверху, получается интересная подсветка по верху окна. Особенно интересно будет смотреться на новый год, если будет цветная RGB подсветка.
Карниз с RGB подсветкой
Основные виды профилей по способу монтажа и особенности применения
Угловой профиль для светодиодной ленты: технические и монтажные особенности
Типовое изделие, пошаговый процесс сборки Алюминиевый угловой профиль для светодиодной ленты устанавливают на стыках мебели со стенами. Его достаточно часто используют для организации хорошей видимости в рабочей зоне на кухне.
Нижнюю подсветку применяют для создания эффекта «парящей мебели». Этот приём визуально облегчает восприятие интерьеров
В таком исполнении прочности достаточно для установки профиля в конструкции порогов, лестничных маршей

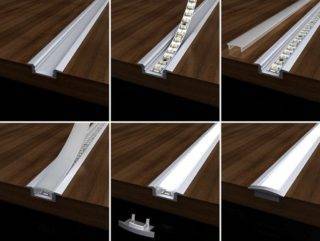

Что такое встраиваемый профиль для светодиодной ленты
Последовательность монтажных операций В таком варианте профиль для светодиодной ленты подбирают по высоте плитки, других компонентов основной конструкции. После завершения монтажа должна получиться ровная поверхность. Параметры должны соответствовать будущим нагрузкам. Максимальные требования – при монтаже в структуре напольного покрытия.
Как устанавливают накладной профиль для светодиодной ленты
Алгоритм правильных действий В этом примере надо обратить внимание на специальную прокладку, которая прикрепляется первой. Она не только ускоряет последующий монтаж основных компонентов
Главная функция – создание воздушного промежутка для лучшего охлаждения работающих полупроводниковых излучателей.
Врезной кабель канал для светодиодной ленты
Перед установкой таких изделий создают паз с нужными размерамиСтатья по теме:
Светодиодная подсветка для кухни под шкафы. Виды лент, правильное расположение, подготовительные работы и правильный монтаж ленты, полезные советы – читайте в публикации.
Тип профиля для светодиодной ленты (широкий/узкий, высокий/низкий) подбирают с учётом особенностей элемента опорной конструкции. Если делают углубление в стенках корпусной мебели, его размеры подбирают с повышенной точностью. Подобные модификации не должны чрезмерно ослабить силовой каркас конструкции
Меньше предосторожностей понадобится при создании канавки в стенах
Врезной профиль для светодиодной ленты хуже охлаждается, по сравнению с наружным вариантом монтажа. Этот факт следует учитывать при выборе подходящей мощности излучателей. Но именно такой метод позволяет получить нужный результат без существенных изменений рельефа основной поверхности.
Где применяют гибкий профиль для светодиодной ленты с рассеивателем
Такие изделия используют, чтобы организовать качественную подсветку сложной формы Попытки решить подобную задачу с применением нескольких стандартных прямых коробов для светодиодной ленты будут заметны снаружи. Кроме неровностей светового пятна, следует отметить большее количество контактов. Это снизит надёжность цепи прохождения тока.
Цельную конструкцию сложной формы создают с применением подобных изделий
Профили для светодиодных лент этой категории делают из полимеров, устойчивых к высокой температуре. Как правило, их приклеивают к опорной поверхности. Также применяют крепление на двухсторонний скотч.
Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»
Спросить у специалиста
“Ответственные производители указывают минимальный допустимый радиус изгиба. Не следует нарушать эти рекомендации, чтобы сохранить целостность профиля для светодиодной ленты на протяжении длительного срока эксплуатации”.
Монтаж канала для светодиодной ленты
Порядок монтажа накладного профиля для светодиодной ленты
Для надежного крепления профилей разных форм, длины и видов требуется соблюдать несколько несложных правил.
Основная задача конструкции – отводить тепло, чтобы не произошло самовозгорание электрического прибора.
Накладной канал, который прикреплен непосредственно к поверхности, утрачивает более 1/3 своих охлаждающих способностей из-за прилегания к основанию. Для правильного монтажа требуется использовать специальные заводские клипсы, благодаря им образуется зазор в 3 мм.
Для крепления к поверхности рекомендуется использовать монтажное основание. На него монтируется профиль. В качестве альтернативы сначала делают прокладки-шайбы из любого доступного материала.
Если речь идет о внутреннем профиле, лучше отдавать предпочтение конструкциям с наружными широкими выступами, благодаря им будет обеспечен отменный теплоотвод.
Схема монтажа врезного профиля
Приобретая рассеиватели, важно учитывать пропускную способность для света:
- матовые – 60%;
- полуматовые – 70-75%;
- прозрачные – 90-95%.
Торцевыми заглушками обязательно закрывают обе стороны профиля, в противном случае внутрь проникает влага, пыль и грязь. В пол монтировать встроенные конструкции можно лишь в тех местах, где участки электрического кабеля не подвергаются большим нагрузкам.
Монтаж светодиодных лент в профилях с рассеивателями пользуется большой популярностью. Без особых усилий, с минимальным количеством знаний, опыта и инструмента можно самостоятельно изготовить и установить осветительный прибор. В строительных магазинах есть широкий ассортимент светодиодных лент и профилей.
Схема питания светодиодных лент — схема блока питания
Подключить питание светодиодной ленты своими руками не так уж и сложно. Главное – в точности следовать советам, изложенным ниже.
Перед покупкой той или иной модели выпрямителя (БП) необходимо разобраться с вопросом как подключить светодиодную ленту к блоку питания.
Светодиодные ленты можно подключить к источнику электроэнергии различными способами. При точном соблюдении схемы питания светодиодных лент даже один мощный прибор способен обеспечить работу как одной, так и нескольких подсветок.
Для параллельного подключения второй светодиодной полоски к одному блоку потребуется дополнительный удлинитель – провод, сечение которого составляет не менее 1,5 мм. Соблюдая полярность, один его конец подключается к выходу БП, второй – к полосе №2. В этом случае ток будет подаваться не по дорожкам первой подсветки, а по подсоединенному проводу.
Когда применение крупногабаритного мощного БП неприемлемо, используются маломощные блоки питания для светодиодных лент 12 вольт. Схема подключения предусматривает наличие отдельного БП для каждой полосы диодов. Здесь также понадобится удлинитель – провод, подключаемый к сети 220 V и к конкретной ленте, но его сечение может быть меньше – достаточно 0,75 мм. Хотя в данном случае монтаж более сложный, подобная схема подключения часто применяется на практике, поскольку предусматривает использование БП небольших габаритов.
Виды профилей и способ монтажа
По материалу изготовления различают пластиковые и алюминиевые изделия.
Пластиковые короба изготавливают из специального поликарбоната. Гибкий пластик позволяет широко использовать кабель каналы для оформления закругленных арок.
Преимущества поликарбонатов:
- Низкая цена.
- Эластичность.
- Различная фактура (цвет, поверхность под дерево…).
- Матовый или прозрачный корпус.
- Легкая установка.
Недостаток один – худшая по сравнению с алюминием теплопроводность и охлаждение ленты.
Металлические каналы изготавливают из алюминия. Они нарезаны на отрезки разной длины: 1150, 2000, 2500 мм.
Полезное свойство алюминиевого профиля – отведение тепла от источника света.
Ленты на светодиодах SMD 3528 и аналогичных в дополнительном теплоотводе не нуждаются. Изделия с SMD 5050 и выше нежелательно монтировать непосредственно на поверхности с низкой теплопроводностью (гипсокартон, ДСП). Для них используют теплоотводы (алюминиевые полосы, профили).
Гибкий пластиковый профиль для светодиодной ленты
В
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
ажно! Долговечная работа светодиода обеспечивается при температуре до +70⁰C. При перегреве срок службы резко снижается из-за разрушения конструкции прибора.
Монтаж профиля осуществляется на двухсторонний скотч, клей или саморезами.
Алюминиевый корпус подходит для использования в подсветках кухни, ступеней, в общественных местах. Для герметизации корпуса, установленной на улице конструкции, применяют специальную ленту.
Разные типы профиля позволяют направлять световой поток в нужном направлении.
По способу монтажа различают профили:
- Накладной.
- Угловой.
- Встраиваемый или врезной.
- Для подсветки торцов стекла.
- Подвесной.
Накладные
Накладные модели популярны и востребованы. Монтаж осуществляют на любую ровную поверхность.
Крепление производят клеем, саморезами, с помощью качественного двухстороннего скотча.
В комплект изделия кроме профиля, входит пластиковая крышка. Элемент выполняется из прозрачного или матового поликарбоната, служащего рассеивателем. Вид крышки выбирают в зависимости от назначения освещения. Прозрачный экран используется в освещении, матовый – для декоративных целей. Торец закрывают заглушками.
Различные виды корпусов: прямоугольные, квадратные, конусообразные, круглые позволяют найти изделия для разных типов установки.
Из накладных профилей изготавливают корпуса подвесных светодиодных светильников, которые можно сделать своими руками.
Накладной профиль для светодиодной ленты
Угловые
Применяются для установки в углах строительных конструкций, торгового оборудования, шкафов. Позволяют скрыть неровности стыков.
Вариант удобен в тех местах, где требуется освещение под углом.
Диодные источники излучают яркий, раздражающий глаза свет – для снижения эффекта в комплект обязательно входит рассеиватель.
Встраиваемые
Отличие врезного типа – наличие выступов, закрывающих неровности краев материала в месте установки.
Различают два варианта установки.
В первом случае в материале изготавливают паз, в полость которого встраивается профиль.
Во втором – установка в местах переходов от одного материала к другому. Например, линия соединения гипсокартона и древесно-стружечной плиты, разных по цвету пластиковых панелей…
Скрытая конструкция не видна человеческому глазу – заметна лишь полоса света.
Встраиваемый профиль для светодиодной ленты
Для подсветки торцов стекла
В продаже широко присутствует профиль для подсветки стекол 8 и 10 мм, служащий для установки ленты и крепления стекла.
В декоративном оформлении и широкое распространение приобретает технология акрилайт. На стеклянное полотно или оргстекло, методом лазерной гравировки, наносится узор. Рисунок становится видимым только при освещении торца стекла светодиодной лентой. Для обрамления полотна и установки ленты используется профиль.
Подвесные
Подвесной профиль похож на накладной, но конструкция с внешней стороны гладкая. Легкость обработки и резки позволяет изготовить своими руками различные по длине светильники.
Монтаж подсветки потолка своими руками
Последовательность проведения работ:
- Выбрать тип СДЛ и отрезать необходимый участок;
- Выбрать блок питания и контроллер/диммер;
- Подготовить металлический профиль требуемой длины;
- По периметру комнату отступить от потолка 80-100 мм и провести прямую линию, вдоль которой установить металлический профиль.
Монтаж освещения потолка своими руками
- Обшить профиль гипсокартонном. Каркас готов.
- Установить ленту в каркас.
Варианты установки светодиодной ленты в каркас
- Собрать полностью схему от сети 220 В.
- Проверить работоспособность ленты.
Крепление светодиодной ленты на потолке
Крепление СДЛ на потолке возможно двумя способами:
- Установка в потолочный плинтус (плата клеится в специальную нишу);
Пример подсветки потолка с использованием потолочного плинтуса
- Монтаж карниза-полочки с установкой в нем ленты.
Оба способа удобны возможностью изменения подсветки без демонтажа потолка. Однако подсветка потолка монтируется только по его периметру, т.е. в местах установки плинтуса или карниза
Как установить светодиодную ленту в потолочный плинтус
Монтаж СДЛ в потолочный плинтус начинаются сразу после окончания работ по установке потолка.
Для гармоничной подсветки потолка важно выбрать плинтус из плотных материалов, чтобы предотвратить его просвечивание. Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса
Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:
Предварительно, при помощи строительного уровня, отмечается место крепления плинтуса. Оно должно быть ниже потолка на 80 – 100 мм. Затем крепится потолочный плинтус. После его надежной фиксации приступают к работам по прокладке СДЛ:
- удалить защитную пленку;
- снять защитную поверхность с самоклеющейся стороны;
- приклеить в специальный зазор (ниша между плинтусом и стеной).
Схема установки потолочного плинтуса и светодиодной ленты
Светодиодная лента под натяжным потолком
Работы по установке проводятся до монтажа натяжного потолка. Основные методы крепления СДЛ:
- Крепление к «запотолочному» пространству. Плата крепится к бетонной стене или металлическим профилям между бетонным и натяжным потолком.
Схема крепления под натяжным потолком
Пример подсветки под натяжным потолком
- Монтаж невидимых потолочных карнизов в районе окон. Но при этом основная часть подсветки попадает на окна и шторы.
Пример подсветки в невидимых потолочных карнизах
- Установка в карниз. По периметру комнаты под натяжным потолком выполняется карниз-полочка из гипсокартона, в который укладывается светодиодная плата. Способ требует больших временных и денежных затрат.
Схема монтажа потолочного карниза
Пример подсветки потолка с использованием карниза
При необходимости изготавливают несколько полок на разных уровнях, подчеркивая особенности дизайна.
Основные виды профилей по способу монтажа и область их применения
Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.
Форма профиля может существенно отличаться
Угловой профиль для светодиодной ленты
Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.
Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.
Угловой профиль – серьёзный конкурент плинтусу
Встраиваемый профиль для светодиодной ленты
Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.
Встраиваемая модель
Накладной профиль для светодиодной ленты
Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.
Накладной профиль легко монтируется
Врезной профиль для светодиодной ленты
У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.
Врезной помогает красиво оформить интерьер
Гибкий профиль для светодиодной ленты с рассеивателем
Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.
Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.
Рассеиватель бывает матовым и прозрачным
Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.
Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.
Форма экрана может отличаться
Кабель-канал для светодиодной ленты
Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.
Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.
Система подсветки бассейна надёжно защищена от случайного попадания влаги
Светодиодные ленты в интерьере
Как правило, светодиодные ленты применяются в интерьере, в автомеханике, вместо основного освещения в офисах и на предприятиях. Подсвечивать можно элементы мебели, короб из гипсокартона (специальные, нынче модные выступы, сформированные в качестве декора под потолком), зеркало с незамысловатым узором и т.д. Подсветку можно монтировать множествами различных способов, подчеркивая ее эстетизм. Очень часто, led используют для подсветки потолка. Освещение потолка светодиодной лентой создает завораживающий эффект, наделяя интерьер и все предметы декора должной дороговизной. Во многих случаях, ваши гости даже не поймут, откуда именно исходит чистый и рассеянный свет.
Как резать светодиодный профиль на углах?
Для того чтобы обрезать потребуется стусло – трехгранный короб, в двух вертикальных гранях которого предусмотрены сквозные прорези под углом 450 и 900.
Соблюдайте следующий алгоритм действий:
- Установите плинтус в стусло и плотно прижмите его ко дну и стенке инструмента.
- Плотно придерживая крепления в установленном положении, обрежьте ножовкой по металлу уголок сквозь прорезь под углом 450.
- Со второй частью, которая будет составлять стык с первой, необходимо проделать все вышеописанные действия. Резать крепление следует с противоположной стороны стусла, для того, чтобы ваш угол сошелся при монтаже.
Таким же образом обрезается и рассеиватель. Затем грани профиля и экранов слегка зачищаются наждачной бумагой, чтобы сгладить погрешности материала, которые образовались под воздействием ножовки.
Порядок осуществления работ
Для начала определите контактные надежные элементы, так как разрез ленты должен осуществляться только в этом месте. Именно поэтому прежде чем приобрести декор, убедитесь, что его можно разделить на кусочки необходимой вам длины.
Концы кабеля, который будет использоваться для запитки, очищается от покрытия – изолятора на длину 15 мм
Проделать данную работу следует с осторожность, так как можно повредить жилы. Для установки применяется нож с хорошо наточенным лезвием
Только после того, как концы были подготовлены, можно переходить к сбору цепочки.
В основном, провода отмечены красным, желтым (коричневым) цветом.
Второй вид проводов предназначен для подсоединения с плюсом, первый – с минусом. Соединить между собою провода можно посредством монтажа клипс или пайки. Но какой бы метод вы не выбрали, следите за тем, чтобы они между собою не контактировали.
Все соединительные элементы следует хорошо изолировать посредством изоляционного материала. Первый вид изолятора можно приобрести в одном из специализированных магазинов. Достоинство данного материала – его практически не видно на проводе.
Монтаж накладного профиля
Крепеж осуществляется тремя способами:
Для монтажа саморезами вам потребуются следующие инструменты:
Замеряете рулеткой расстояние на месте крепежа.
После чего ножовкой по металлу отрезаете необходимую длину профиля.
В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.
В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.
Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.
При помощи шурупов монтируете подложку-основание на место подсветки.
Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.
Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.
После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.
Сначала формируете в мебели или другом материале паз, согласно размеров профиля.
С самого края сверлите отверстие-выемку для проводов питания.
Потом клеите ленту и вставляете линзу рассеивания.
Остается установить заглушку и вогнать все это дело в паз. Если паз сделан “впритык”, можно воспользоваться резиновым молотком.
Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.
Сначала обезжириваете подложку растворителем или спиртом.
После чего наносите скотч на обе грани и отрезаете излишки.
Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.
Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.
А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.
Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.
Из чего состоит профиль для светодиодной ленты
Комплект для монтажа светодиодной ленты состоит из алюминиевого
профиля, светодиодной ленты, торцевых заглушек, рассеивателя,
который может быть разного цвета, крепления профиля к детали, если
профиль накладной. Все составляющие продаются комплектами, но чаще
покупаются по-отдельности, в зависимости от Ваших решений по
освещению.
| Рис. 4. Состав комплекта врезного профиля для светодиодной ленты, фото с сайта МДМ |
| Рис. 5. Состав комплекта накладного профиля для светодиодной ленты, дополнительно включает крепления профиля к деталям мебели, фото с сайта МДМ |
Производят профиля для светодиодных лент
различной формы, что наглядно демонстрирует рисунок 6. Картинка,
кстати, взята с Алиэкспресс.
| Рис. 6. Многообразие профилей для светодиодных лент |
