Как установить и подключить ангельские глазки в фары

Пошаговая инструкция изготовления «ангельских глазок» для авто

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик. Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары. Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

Предварительно разогрейте герметик и соблюдайте осторожность — при отдедении от фары стекло может отколоться

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Используйте плоскогубцы и перчатки, чтобы не получить ожог при нагреве

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Просверлите отверстие в каждом конце трубки

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

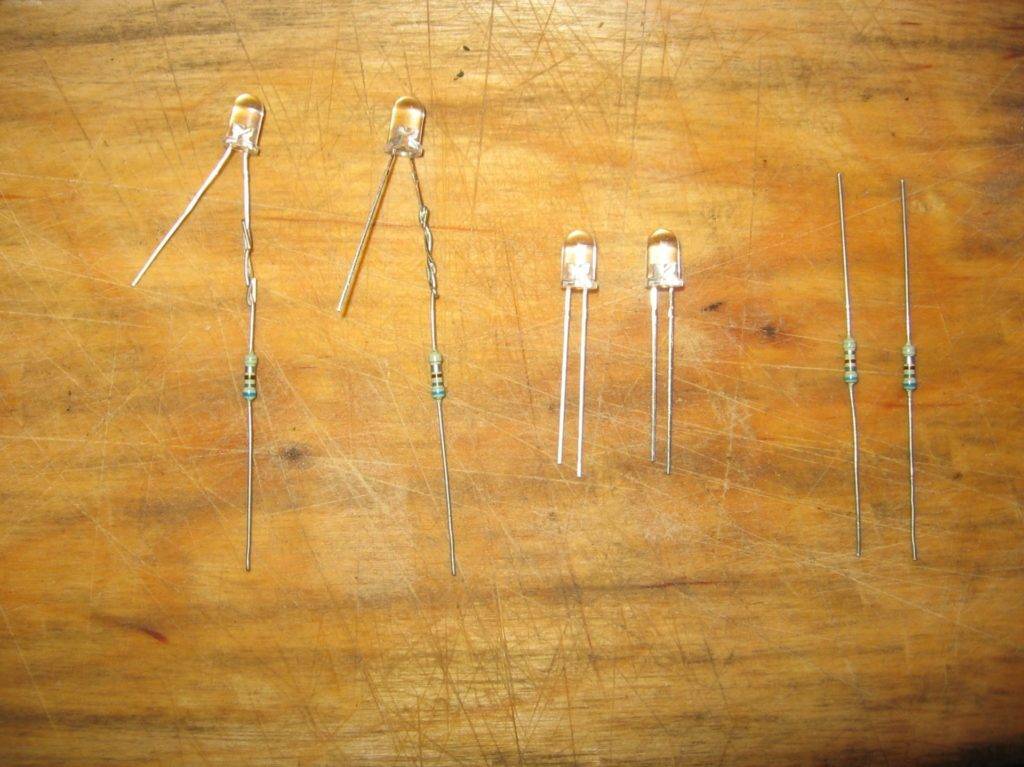

Соедините резисторы с плюсовым контактом светодиода

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

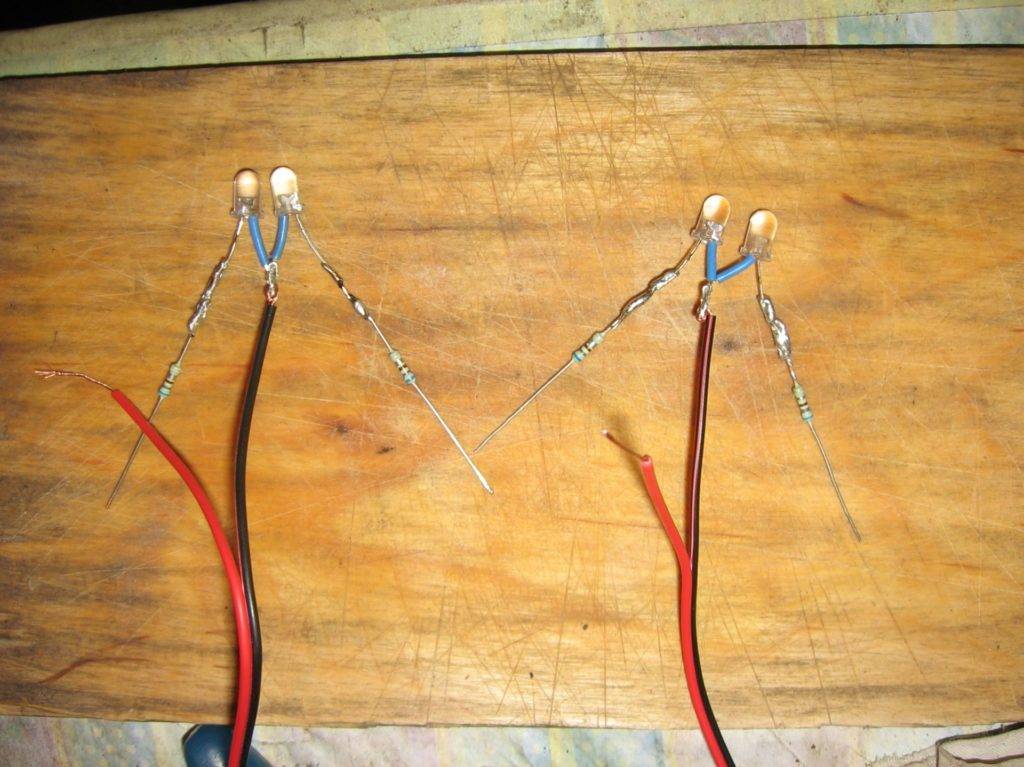

Спаяйте вместе два «минуса» и удлиняющий провод

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Проследите, чтобы все соединения были надежными

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

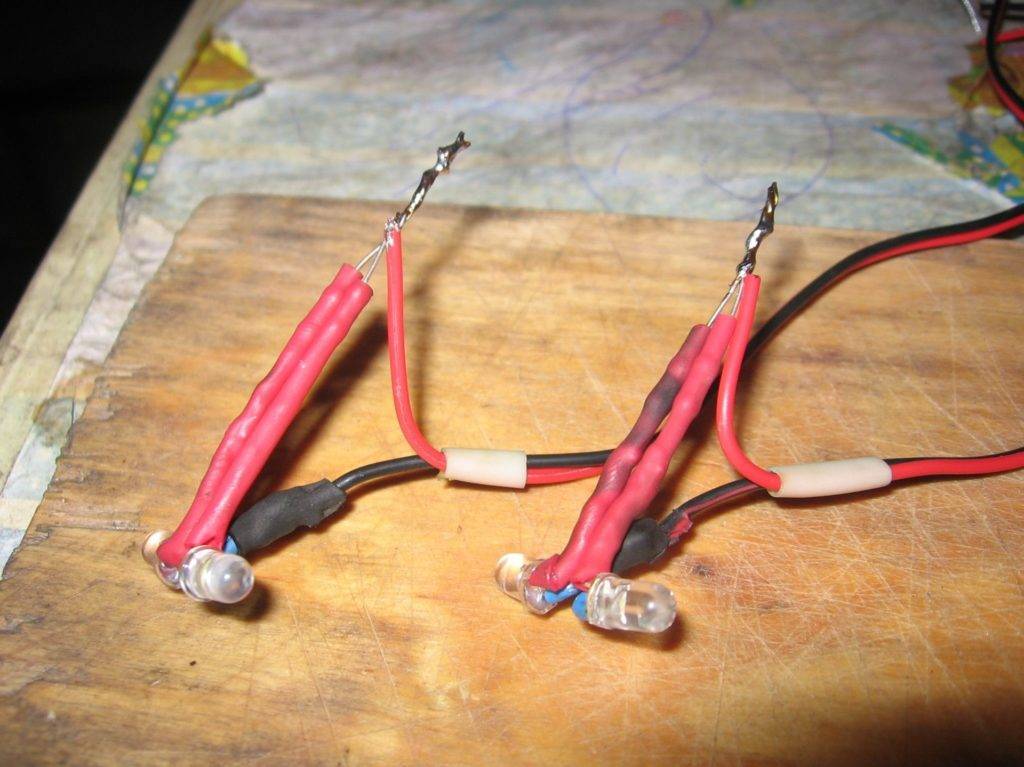

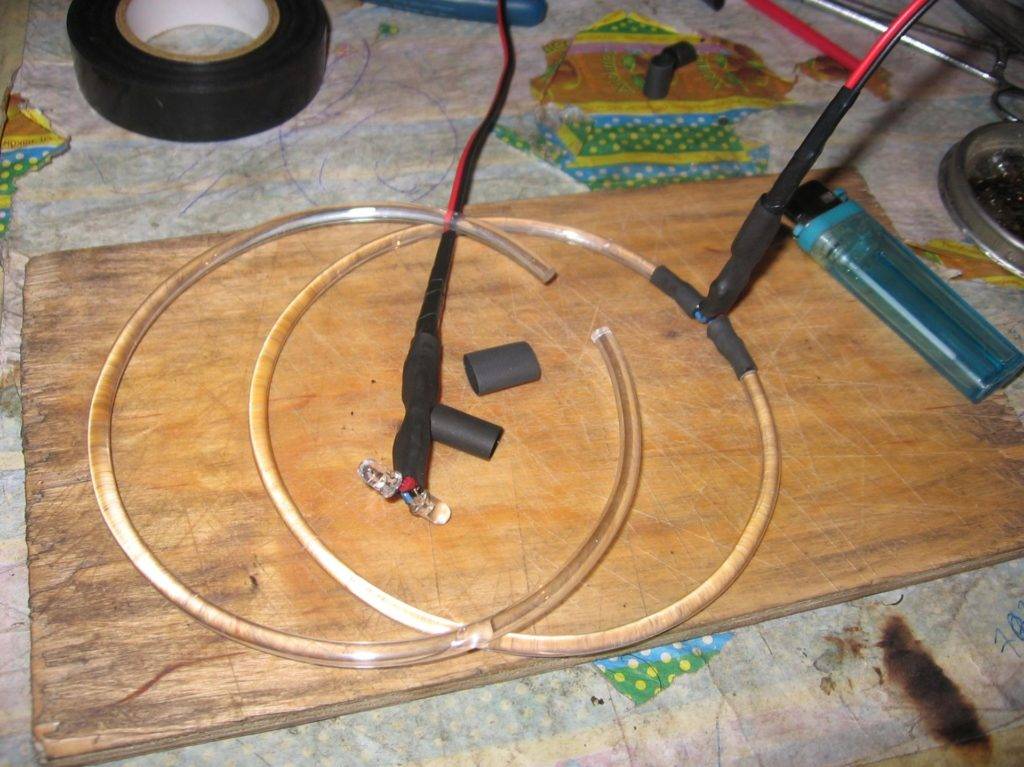

Заизолируйте все контакты и подсоедините светодиоды к кольцу

Для более эффектного вида сделайте насечки на обратной стороне кольца.

Фотогалерея: установка светодиодных «ангельских глаз»

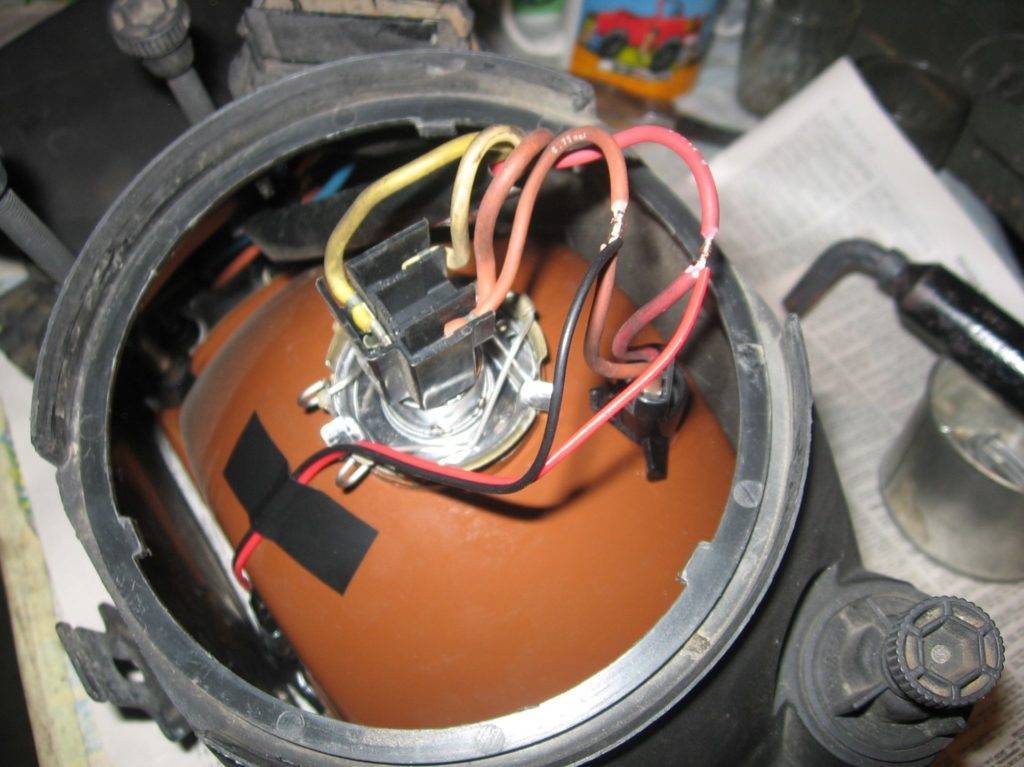

Теперь приложите готовые кольца на место. Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика. Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

При соединении соблюдайте полярность

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

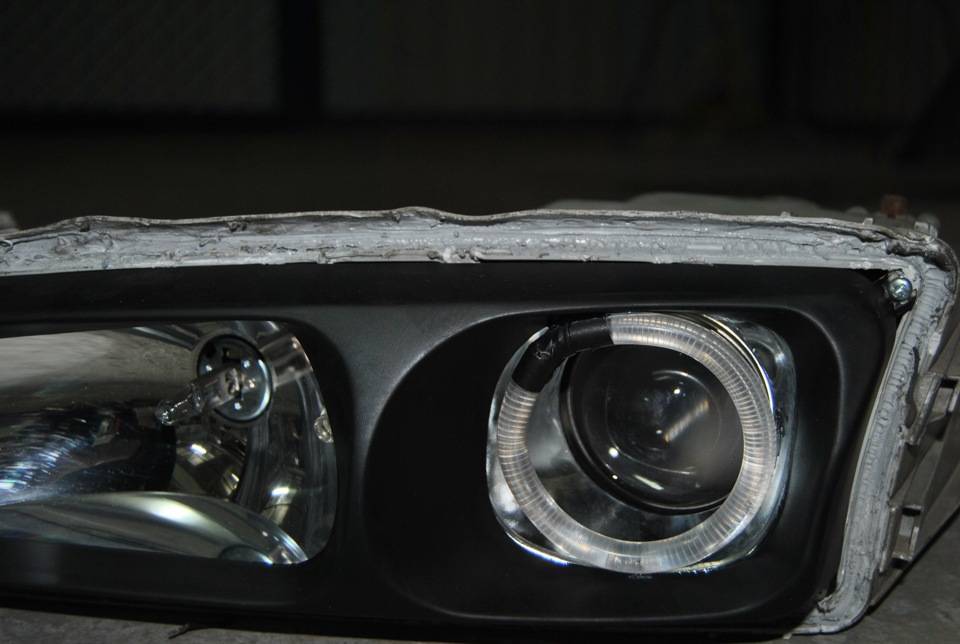

Монтируем «ангельские глазки» на место

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

Нанесите новый герметик на место склейки

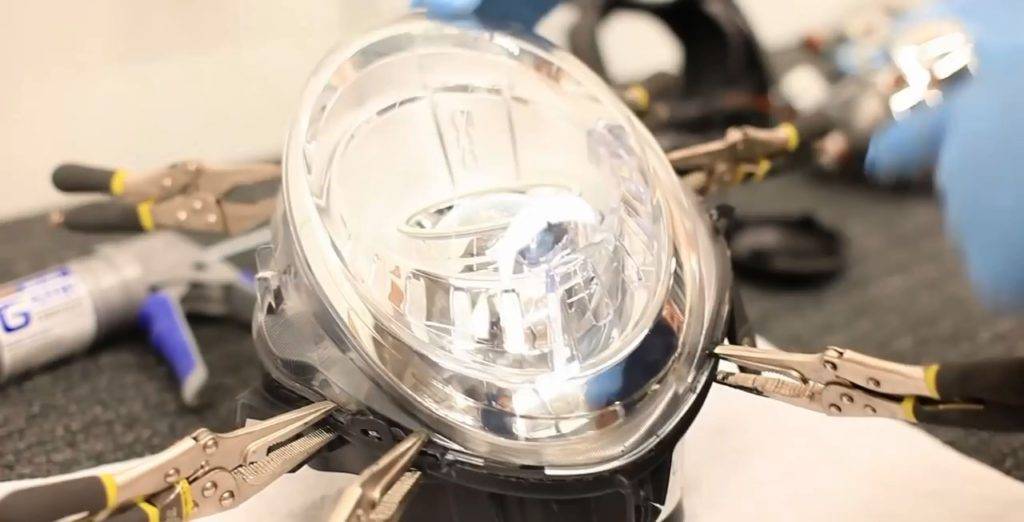

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Срок высыхания герметика не менее 24 часов

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок».
Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

Изогнутые трубки

• проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
• берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;

• далее ожидаем полного застывания трубки;
• после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
• затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
• потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Насечки на трубе

• для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
• после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
• окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу.
Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме.
Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции. В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Что такое ангельские глазки

В 2001 году немецкий концерн BMW представил публике рестайлинг модели E39. Главное изменение состояло в фарах: вокруг стандартной лампы передней оптики появилась светящаяся окантовка. Она начинала светиться во всех четырёх фарах, когда водитель включал габариты. Выглядела новинка очень эффектно, публика сразу приняла её на ура. Круглую окантовку в народе прозвали ангельскими глазками (Angeleyes).

Сейчас окантовку в фарах можно увидеть на разных машинах, даже на отечественных «Жигулях». Вот только установленные светящиеся «зрачки» на любых авто, кроме BMW, являются результатом тюнинга. В заводской комплектации ангельские глазки идут только в «бэхах», так как немецкий производитель запатентовал систему.

READ Как подключить интернет с телефона на телевизор самсунг

Автолюбители любят ангельские глазки за то, что они придают авто современный вид. Есть в светящемся ободке и практическая ценность — при включении «зрачков» машина становится более заметной, повышается безопасность на дороге (другие водители видят такую красоту издалека, что снижает вероятность ДТП). Ангельские глазки обеспечивают хорошую видимость не только в ночное время суток, но и в светлое, поэтому их можно использовать как дневные ходовые огни (но только при условии, что яркость испускаемого света будет в пределах от 400 до 800 кандел — это соответствует требованиям ГОСТ Р 41.48–2004).

Алексей Бартош, специалист по ремонту и обслуживают автомобильной техники

Как сделать ангельские глазки как у BMW

«Ангельские глазки» — уникальный конек от немецкого производителя, любимый столь многими автомобилистами. Тем не менее, если вам нравится это завораживающее свечение, вовсе не обязательно покупать дорогую иномарку. Сделать его можно на практически любом автомобиле

Важно, чтобы у него была круглая передняя оптика. Ею обладают, к примеру, отечественные ВАЗ 21213 или ВАЗ 2106

Но, конечно, еще лучше конструкция подойдет к иномаркам, включая те же BMW старых моделей, которым так не хватает блеска своих последователей

В любом случае, красота и эффектность новой окантовки фар может привлекать внимание сотрудников ГИБДД. Но если они и остановят на дороге, то исключительно из интереса – штраф водителю за это не грозит

https://youtube.com/watch?v=hoMNhZTyOB8

Ангельские глазки на авто — что это, и какие есть виды

Ангельские глазки представляют собой светящиеся круги, установленные в штатную оптику автомобиля. Популярным такой вид тюнинга стал после выпуска серийных автомобилей BMW с такими фарами. Сейчас эти огни серийно устанавливают только на некоторых моделях, но самостоятельно установить ангельские глазки можно на любой автомобиль.

Они являются не только украшением авто, но и могут использоваться вместо габаритных или стояночных огней. В качестве дневных ходовых огней светодиодные кольца использовать нельзя.

Светодиодные ангельские глазки или LED

Кольцо сделано из светодиодов, напаянных на основание. Так как светодиоды боятся перепадов напряжения, то их надо подключать через стабилизатор.

• высокая яркость;
• срок службы до 50 тысяч часов;
• мало потребляют энергии;
• не боятся тряски и вибраций.

• подключать надо через стабилизатор;
• при выходе из строя одного диода приходится менять всё кольцо.

Газоразрядные или CCFL

Стеклянное кольцо наполнено неоном и защищено пластиковым корпусом. Для их работы надо подключать блок розжига.

• свет по всему кольцу распределяется равномерно;
• не боятся вибраций;
• выдают мягкий свет;
• низкая стоимость;
• потребляют мало энергии.

• незначительный срок службы инвертора, порядка 20 000 часов;
• максимальная яркость наступает через несколько минут;
• яркость хуже, чем у светодиодных.

Многоцветные или RGB

Светодиоды, напаянные на основу, состоят из трёх кристаллов (красный, зелёный, синий). При помощи контролёра происходит смешивание цветов, поэтому можно получить любой цвет.

• высокая яркость, поэтому хорошо видны даже днём;
• большой срок службы;
• не боятся вибраций;
• можно менять цвет и режим свечения.

• для подключения требуется контролёр, а это увеличивает стоимость комплекта;
• при выходе из строя одного диода надо менять всё кольцо.

Кластерные или COB

Светящиеся кристаллы напаяны непосредственно на твёрдую основу. В обычном светодиоде кристалл находится ещё в керамической подложке, поэтому COB имеет меньшие размеры.

• наилучшая яркость;
• большой срок службы;
• свет равномерно распределяется по кольцу;
• устойчивость к вибрациям.

• высокая стоимость;
• при перегорании одного кристалла менять надо все кольцо.

Как установить ангельские глазки?

Есть несколь­ко раз­ных спо­со­бов уста­нов­ки ангель­ских гла­зок. Уста­нов­ка ангель­ских гла­зок может отли­чать­ся в зави­си­мо­сти от кон­фи­гу­ра­ции фары. Внут­ри каж­дой фары может сто­ять одно или два све­тя­щих­ся коль­ца.

Необ­хо­ди­мые инстру­мен­ты и мате­ри­а­лы:

• Щип­цы для зачист­ки про­во­дов и обжи­ма кон­такт­ных клемм. Такой инстру­мент поз­во­ля­ет отре­зать про­во­да, зачи­щать изо­ля­цию, обжи­мать кон­нек­то­ры.
• Паяль­ник. Потре­бу­ет­ся для соеди­не­ния про­во­дов.
• Мул­ти­метр. Тре­бу­ет­ся для выпол­не­ния работ по элек­тро­ни­ке. Помо­га­ет про­ве­рить напря­же­ние, сопро­тив­ле­ние, целост­ность про­во­дов.
• Изо­лен­та.
• Отвёрт­ки и клю­чи. Тре­бу­ют­ся для сня­тия и раз­бо­ра фары.
• Гоф­ра для про­вод­ки. Защи­тит про­во­да от повре­жде­ний, изло­мов.
• Дрель и свёр­ла. В зави­си­мо­сти от транс­порт­но­го сред­ства может потре­бо­вать­ся сде­лать отвер­стия, что­бы про­ло­жить про­вод­ку для под­клю­че­ния «ангель­ских гла­зок».

Как сделать ангельские глазки

Процесс самостоятельного изготовления ангельских глазок представленный далее считается универсальным. То есть инструкция подойдет для любого автомобиля, в том числе и отечественных Лада Гранта, Приора, Калина, Ларгус, Нива, Веста или Икс Рей.

Потребуется: палочки из плексигласа или трубки из оргстекла (в данном случае использовались поводки для штор фирмы GARDINIA), светодиоды (очень яркие с большим углом света), провода, термотрубки, бор машина или пилка, сверло диаметром 4.8-5 мм, дрель, супер-клей, фен, лак для ногтей и инструмент.

Размер ангельских глазок для каждой модели автомобиля разный. Для справки, диаметры колец следующие:

• для Лада Приора – 106 мм и 115 мм.
• для Лада Калина – 116-118 мм.
• для Лада Гранта, Веста и других автомобилей Лада размеры будут добавляться со временем.

Подбираем под нужный диаметр заготовку, например, стеклянную банку. Разрезаем трубки из оргстекла на части, например, по 50 см. Затем скручиваем их по банке, нагревая феном или зажигалкой (помощник будет кстати). Лишнее оргстекло отрезаем.

С обоих концов трубки просверливаем отверстия диаметром 5 мм. Полученные отверстия красим бесцветным лаком для ногтей. Делаем насечки каждые 3-4 мм по всей площади оргстекла. Надрезы нужны для того, чтобы свет от диода лучше рассеивался по всей длине трубки.

Теперь вставляем светодиоды, припаиваем к ним подходящие резисторы (если они не встроены). Припаиваем провода, которые тщательно изолируем. Если концы трубок обернуть фольгой, то получится усилить эффект рассеивания света. Проверяем работу ангельских глазок.

Главное преимущество ангельских глазок из оргстекла в небольших затратах и простоте изготовления. Недостаток – свет колец хорошо заметено только ночью. Чтобы увеличить яркость следует:

• выбирать яркие светодиоды;
• нанести прозрачный лак в отверстие для светодиода;
• использовать фольгу не только на кончиках трубок, но и по всей задней стороне трубки;
• делать не только надрезы по всей длине, но и обработать трубку наждачной бумагой, матовая поверхность лучше отражает свет.

Выполнение всех этих условий сделает свет ангельских глазок более ярким.

Крепим к фарам

Установка «ангельских глазок» не менее важный этап, чем их сборка. Здесь вам необходимо проделать следующие манипуляции:

разбираем корпус фары и вытаскиваем из него стекло;

Установка кольца

• отражатель очищаем от грязи. Используйте для этого ватные палочки и чистящие химические средства;
• в ходе обработки избегайте прикасаться к поверхности отражателя руками;
• на стекло наносим герметик и устанавливаем на него самодельное светящееся кольцо, насечками наружу;

• после этого укладываем провода;
• между самой фарой и защитным стеклом наносим силикон, аккуратно заливая все поры;
• для высыхания силикона необходимо минимум полчаса.

Готовая фара

В завершении вам останется только протестировать работу фар с новой светодиодной установкой. Для этого подключите все провода к источнику питания. Здесь нужно разъединить штепсель, с помощью которого подключаются поворотники. Именно на него следует подключить «глазки». Теперь ваш автомобиль является обладателем красивого тюнинга. При этом такое самодельное устройство не только красивое, но и практичное. В случае правильной сборки всех элементов осветительного прибора, он прослужит вам верой и правдой долгие годы, давая яркий свет от фар.

Что это такое

Чтобы понять причину популярности тюнинга оптики этого формата, надо узнать историю возникновения явления. В 2001 году германским автоконцерном BMW был продемонстрирован новый подход к обозначению габаритных огней. На модели BMW E39 5 серии был представлен необыкновенный дизайн фар в виде светящихся колец по наружному диаметру отражателя. Это оформление разработчики назвали «ангельские глазки». С того времени дизайнеры и инженеры неустанно работают над новыми вариантами, чтобы они светили ярче, мощнее, привлекательнее.

Ангельские глазки на BMW

На сегодняшний день специалисты концерна BMW разработали ксеноновые «глазки ангела», которые светят ярким белым светом.

В чем разница между фирменными или оригинальными светодиодами?

Сделать ангельские глазки своими руками реально. Вопрос лишь в том, что получится в итоге.

Часто автовладельцы загораются идеей изменить внешний вид своей оптики, когда видят эффектные фары BMW. Но он достигается благодаря качественным комплектующим. Любители тюнинга забывают об этом, полагая, что нет разницы между дорогими и дешевыми диодами.

Результат такой экономии – слабые светодиоды, которые мало того что не дают желаемый эффект, так еще и служат недолго. Казалось бы, можно снова купить ленту и установить, но для этого потребуется снова разбирать фару. Не лучше ли сразу взять качественную?

Как выясняется, оригинальные диоды в магазине или их копии на AliExspress стоят дорого. С другой стороны, купив дешевые, автолюбитель не только потратится несколько раз на собственно светодиоды, но и заплатит за установку. Так как сделать ангельские глазки своими руками и сэкономить? К сожалению, отличить качественные светодиоды от посредственных на глаз крайне непросто. А в магазинах продавцы норовят предложить некачественное изделие из Китая. А мощность у оригинальных или Китайских диодов существенно отличается. Так, у неоригинальных максимальный световой поток – 12 люмен. А у фирменных – 100 люмен. Автолюбитель потратит меньше денег, если вместо одной LED- ленты заменит ряд светодиодов с таким расчетом, чтобы их суммарная мощность оказалась достаточной.
