ГОСТ и его особенности
Размеры, назначение и маркировка бетонных колец определяется по ГОСТу 8020-90. В марке бетонных колец за основной показатель берется внутренний диаметр изделия. В настоящее время производителями выпускаются изделия 4 стандартных диаметров: 0,7; 1,0; 1,5; 2,0 м. Естественно, к стандартам относится высота и толщина изделия. Высота находится в пределах от 80 до 90 см. Толщина стенки колеблется от 7 до 20 см. Также существуют ГОСТы прочности бетона, из которого изготовлены кольца (ГОСТ 10180), морозостойкости (ГОСТ 10060) и водонепроницаемости (ГОСТ 12730).
Таблица из ГОСТа 8020-90
Сегодня бетонные кольца делают множество различных компаний и частных лиц. Технология изготовления проста. Нужно иметь всего лишь форму для заливки, поэтому прежде чем выбрать место покупки изделий спросите сертификат проверки на прочность или сами оцените продукт по внешнему виду, пощупайте или постучите по нему. Бетонные кольца хорошего качества можно купить, как у частных производителей (иногда и дешевле и с разгрузкой манипулятора), так и у бетонно-цементных компаний.
Всегда покупайте хорошо просушенное готовое изделие. Вид его должен быть светло-серым (не темным), не должно быть изъянов, торчащего щебня, пустот и прочих отклонений.
Как и из чего сделать формы для бетонных колец
Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.
Формы для колодезных колец чаще всего делают из металла
Из бочек с толстыми стенками
В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.
Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями
У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:
- приварив уголки с просверленными дырками, стягивать болтами;
- сделать «ушки» в которые забивать клинья.
Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.
Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.
В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.
Из листового металла
При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.
Формы для бетонных колец можно сделать из листовой стали
Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.
Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.
Как основу использовать дуги из профильной трубы
Из деревянных досок или брусков
Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.
Формы для производства колец можно сделать из древесины
Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы
Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей
Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)
Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)
Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).
Очистка стоков и правила эксплуатации канализации
После того, как произведен расчет объема, высоты и учтены размеры, отстойник собирается и работает вся система следующим образом: вода поступает в камеры очистки, где уже происходит загнивание органических соединений и осветление жидкости посредством полезных бактерий. После потоки направляются по трубам в устройство распределения и фильтрации. Затем потоки, очищенные от грязевых вкраплений просачиваются в грунт или отводятся в природные водоприемные резервуары.
Полностью готовое сооружение очистного характера необходимо регулярно осматривать и проводить профилактические мероприятия. В частности:
- чистить внутреннюю поверхность шахты от корок дважды в год (весна-осень);
- не допускать поднятия осадка и корок до самых верхних технологических отверстий, посредством которых потоки переливаются в камеры очистки;
- чтобы чистка проходила как можно более тщательно, лучше прекращать перед очищающими мероприятиями подачу потоков воды, а отложения счищать посредством вил или черпаков (остатки выкачиваются ассенизаторской машиной);
- проводить подновление и ремонт колец, днища.
Несмотря на простоту и прочность сооружений, необходимо соблюдать меры безопасности: проветривать отстойник перед началом работ, брать в шахту веревку и фонарь. В зависимости от объема конструкции, производится расчет периодичности очистных мероприятий. В частности, для дачи, оснащенной небольшим количеством сантехнических приборов, очистка может производиться не чаще 1-2 раз в год, а для загородного дома комфортного проживания, процедура проводится по мере необходимости, до 6-8 раз в год.
</index>
Жителям частного сектора, лишенным доступа к централизованной канализационной магистрали, проблему утилизации органических отходов приходится решать самостоятельно, сооружая на участке различного вида очистные или накопительные сооружения. В продаже имеется широкий ряд готовых септиков различных конструкций, но многие домовладельцы своими руками сооружают очистные колодцы, приобретая в торговой сети кольца для канализации.
Следует отметить, что кольцевые железобетонные изделия (ЖБИ) большого диаметра нередко используют в домашнем хозяйстве и для других целей, монтируя из них различного вида и назначения инженерные сооружения. Многим домовладельцам помимо определенных знаний о разновидностях, вспомогательных элементах, типоразмерах и стоимости, будет полезна информация о том, как вкопать кольца для канализации из различных материалов.
Рис. 1 Бетонная канализация для дренажа – схема устройства
Видео описание
Видео-советы по копке колодца на частном участке:
- Нарушение грунтовой гидродинамики в следствие грубого вмешательства в водоносный слой при строительстве. Такой процесс может произойти при рытье котлованов под застройку, либо разработке карьеров, осушении болот и прочих подобных процессах.
- Изменение русла водоносного подземного слоя. Явления такого рода, как правило, происходят в следствие прямой экологической катастрофы – засухи, пожаров лесов, эрозионных процессов, изменения климата и проч.
Чтобы избежать негативных процессов, связанных с неожиданным падением уровня водоносного слоя, предпринимаются различного рода мероприятия. При этом по особенностям повышения уровня воды колодцы подразделяются на два вида:
Несовершенные.
Донная часть такого гидротехнического сооружения не доходит до водоупорного слоя. Уровень воды в нем постоянно колеблется. В период подъема пополнение может происходить и через стенки, и с донной части, а в период засухи – вода едва сочится со дна.
Как выполнить септик из бетонных колец — особенности монтажа

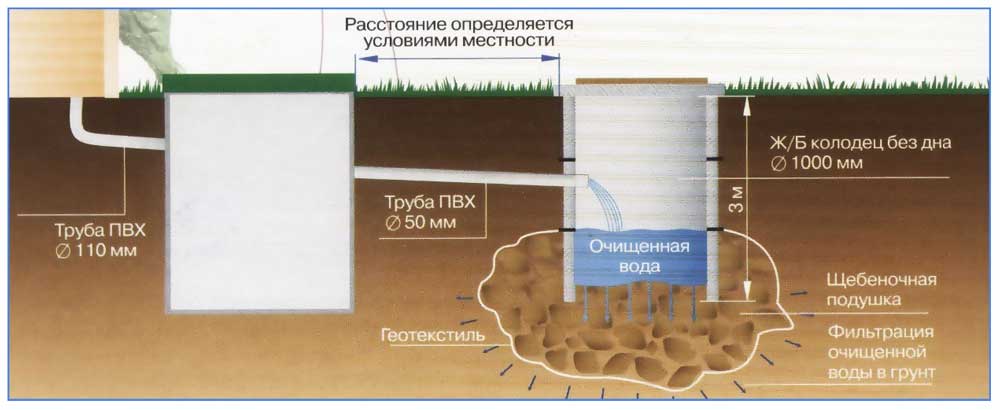

Из бетонных колец можно построить однокамерный или многокамерный септик. Канализационная выгребная яма считается самым простым устройством. Она представляет собой обособленный колодец из бетонных колец, расположенный неподалеку от места сброса стоков. Сброс жидких отходов производится благодаря смонтированной канализационной трубе.
Недостатки однокамерного септика в том, что он довольно быстро заполняется, процессы брожения нечистот в нем не происходят достаточно быстро, и осадок не успевает выпадать. Сливающиеся сюда отходы так и остаются грязными, а потому однокамерный накопительный септик придется чистить достаточно часто, каждый раз обращаясь к услугам ассенизаторской машины.
Схема однокамерного септика-накопителя
А многоуровневые септики требуют более весомых затрат при создании, зато на 100% гарантируют качественную очистку сточных вод. В результате образуется практически чистая техническая вода, которую можно использовать для полива сада и огорода. В этом случае канализационные стоки проходят последовательно три колодца, где происходят процессы брожения и бактериального разложения.
Что же касается монтажа бетонных колец под канализацию, то он происходит следующим образом:
- Если вы выбрали стандартные размеры бетонных колец для канализации (диаметр — 1 метр), то потребуется 2-3 кольца, установленных друг на друга посредством арендованного автокрана.
- Перед установкой канализационных жб колец непременно проводятся земельные работы — подготавливается котлован. Здесь можно использовать ручной труд (лопаты) или специальную землеройную технику. Яма подготавливается таким образом, чтобы ее диаметр превышал габариты колец на 20-30 см.
- На дне ямы, строго там, где будут установлены кольца, заливается бетонная подушка.
- После того, как дно высохнет, можно осуществлять установку необходимого количества колец. В процессе монтажа стык между бетонными кольцами цементируется, а для дополнительной гидроизоляции заделывается смолой.
Монтаж бетонной канализации
- Желательно внешнюю поверхность септика дополнительно обработать горячим битумом. Таким образом обеспечивается защита канализационного колодца от воздействия грунтовых вод — тем самым срок эксплуатации всей конструкции существенно увеличивается.
- На уже смонтированные кольца устанавливается крышка, а между стенками септика и стенками котлована засыпается грунт.
Также в процессе монтажа необходимо предусмотреть прокладку канализационной трубы — либо для подачи стоков в септик, либо для транспортировки жидкости между уровнями.
Как проверить размер колец для колодца по ГОСТу
Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое
На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ
Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).
Как проверить размер бетонного кольца для колодца
- В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
- Также в четырех точках, проверяют высоту кольца.
По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.
Какие лучше и как определить качество
Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%.
Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.
Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах
Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.
Какого производителя выбрать
В РФ производством ЖБ колец занимаются около 250 производителей, охватывающих всю территорию страны. Поэтому выезжать за пределы своего региона в поисках дешевизны экономически невыгодно. Сэкономленные средства съест транспортировка. Однако продукция некоторых заводов пользуется особым спросом. Можно выделить:
- «ВТГ Строй» в Мытищах Московской области, отправляющий свои изделия по всей стране. Особым спросом пользуются их КС 10.9, КС 15.9 и КС 20.9 фальцевые и плоские в комплекте с крышкой и люком. Средняя стоимость — 2,1 тыс. руб.
- ОАО «Завод строительных промышленных деталей», работающий более 45 лет в Тюмени. Он имеет собственную аккредитованную строительную лабораторию, которая позволяет не только следить за качеством, но и разрабатывать новые технологии.
- Фирма «Диалог Строй» в Новокузнецке является поставщиком качественных ЖБИ по всей Кемеровской области. Помимо выпуска стандартных конструкций предприятие охотно работает и с заказами по индивидуальным проектам.
- Компания «ЮгСтройКомплект» в Краснодаре отличается широким ассортиментом и высокой мощностью производства. Цены на ЖБИ начинаются от 1,4 тыс. руб.
Эти производители строго отслеживают технологию производства и гарантируют качество своей продукции.
Процесс монтажа
Чтобы колодец соответствовал установленным требованиям, монтаж конструкции нужно проводить по всем правилам. Здесь необходимо выполнять общеизвестный порядок действий:
- Выбор места Водопроводные колодцы и дренажные системы не обустраиваются вплотную к жилой застройке. Средняя удалённость от дома – около 5 метров. В выбранном месте не должно быть грунтовых вод, иначе придётся нести дополнительные расходы на герметизацию. Кроме этого, к месту монтажа должна свободно подъезжать спецтехника.
- Котлован
Для рытья котлована лучше нанять технику: глубина ямы должна равняться высоте двух колец. Выкопать такой котлован вручную будет весьма проблематично. На дно котлована укладывают дренажную подушку из слоёв песка и щебня, толщиной не менее 50 см.
- Кольца
Для нижнего яруса идеально подойдёт кольцо с глухим дном, если изделие сквозное, сначала укладывается плита низа. Элементы устанавливаются друг на друга при помощи автокрана, стык замазывается раствором. Если колодец монтируется на подвижном грунте, стык можно укрепить металлическими скобами.
После установки колец, к колодцу подводят коммуникации, выполняют необходимые соединения, засыпают котлован, накрывают кольца верхней плитой, устанавливают канализационные люки.
Как проверить размер колец для колодца по ГОСТу
Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое
На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ
Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).
- В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
- Также в четырех точках, проверяют высоту кольца.
По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

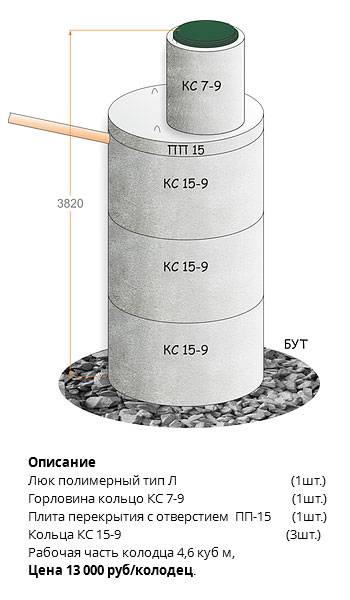

Маркировка, габариты и классификация
Каким бы ни был дом, без канализационной системы его невозможно назвать комфортным и современным. Обустройство инженерных систем – это первостепенная задача, которую решают ещё до установки фундамента.
Железобетонные переливные септики не теряют актуальности, так как за сравнительно небольшую цену эффективно справляются с очисткой и сбором сточных вод.
Ж/б кольца изготавливают методом заливки и вибрирования в форме с определённой толщиной стенок. Внутри бетонной массы размещена стальная арматурная сетка, увеличивающая прочность изделия.
Типы колец:
- Фальцевые кольца благодаря замковым соединениям плотно стыкуются друг с другом, что позволяет достичь большей герметичности в системе отстойной канализации. Это увеличивает сопротивление шахты давлению грунта и не даёт канализационным стокам просачиваться в почву.
- Сквозные канализационные кольца имеют плоский торец и гладкие стенки. Это самый недорогой вариант для канализации. При установке нужны дополнительные меры по герметизации стыков. Обычно применяют цементный раствор, который дополнительно укрепляет конструкцию и увеличивает её сопротивление давлению грунта.
- Доборные кольца – это изделия тех же классов, но меньшей высоты. Их задача – скорректировать высоту септика до определённого уровня.
- Фильтрационные кольца имеют на своих стенках сквозные отверстия (перфорацию). Применяют их для создания фильтрационных колодцев.
- Фасонные изделия – к этой группе относятся все дополнительные конструктивные элементы: сплошные плиты для установки на дно колодца, плиты с отверстием для установки крышки канализации.
Все ЖБИ, в том числе и фасонные, имеют заводскую маркировку по ГОСТ, состоящую из буквенной и цифровой частей.
Буквенная маркировка:
- кольцо стеновое – КС;
- плита перекрытия – ПП;
- плита днища – ПД.
Цифровая маркировка разделена на 2 части и пишется через дефис. Например, 10-8, где 10 – это внутренний диаметр бетонных колец для канализации (в данном случае 100 см), а 8 – это высота (80 см).
У некоторых изделий значения немного округлены.
Более точные данные в таблицах:
Диаметр бетонных колец для канализации
Размеры колец для колодца под канализацию
В некоторых случаях производитель добавляет в маркировку ещё один символ, обозначающий степень влагопроницаемости железобетонного изделия:
- Н – нормальное;
- П – пониженное;
- О – особо низкое.
Похожую маркировку имеют и плиты крышки и днища – 1ПП 15. 1 – это группа по несущей способности, ПП – плита перекрытия, 15 – внешний диаметр изделия.
Размеры крышек для бетонных колец:
Плиты днища:
Последняя цифра обозначает диаметр именно кольца, к которому крышка подходит. Сама же плита будет на 18-20 см шире.
Плиты перекрытия под железобетонные кольца для канализации
Что ещё потребуется? Дополнительные элементы
Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.
Для этого применяются:
- Плиты низа – обеспечивают надёжное основание.
- Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
- Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.
Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.
Крышки для колодцев
| Наименование | Диаметр Dн, мм | Диаметр Dвн, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| 1ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 1ПП 20 | 2200 | 700 | 160 | 0.608 | 1.37 |
| 1ПП 25 | 2700 | 700 | 180 | 1.031 | 2.45 |
| 1ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 1ПП 8 | 1000 | 580 | 170 | 0.134 | 0.33 |
| 1ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 1ПП20-1 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 1ПП20-2 | 2200 | 700 | 160 | 0.51 | 1.38 |
| 2ПП 15 | 1680 | 700 | 150 | 0.333 | 0.69 |
| 2ПП 20 | 2200 | 1000 | 160 | 0.608 | 1.2 |
| 2ПП 20-2 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 2ПП 25 | 2700 | 700 | 180 | 1.031 | 2.4 |
| 2ПП 25-2 | 2700 | 700 | 180 | 1.031 | 2.31 |
| 2ПП 8 | 1000 | 800 | 170 | 0.134 | 0.33 |
| 2ПП15-1 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП15-2 | 1680 | 700 | 150 | 0.27 | 0.68 |
| 2ПП20-1 | 2200 | 1000 | 160 | 0.45 | 1.2 |
| 3ПП 15 | 1680 | 1000 | 150 | 0.333 | 0.54 |
| 3ПП 15-1 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 15-2 | 1680 | 1000 | 150 | 0.21 | 0.53 |
| 3ПП 20 | 2200 | 700 | 160 | 0.608 | 1.34 |
| 4ПП 20-2 | 2200 | 700 | 160 | 0.608 | 1.28 |
| КЦП1.20Н | 2200 | 700 | 160 | 0.51 | 1.28 |
| КЦП1.25Н | 2700 | 700 | 180 | 0.92 | 2.31 |
| КЦП2.25 | 2700 | 700 | 180 | 0.96 | 2.40 |
| ПВГ-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПВГ-20 | 2240 | 700 | 160 | 0.57 | 1.43 |
| ПВГ-25 | 2740 | 700 | 180 | 0.99 | 2.48 |
| ПВК-8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПК-10 | 1200 | 700 | 120 | 0.09 | 0.225 |
| ПК-12 | 1450 | 700 | 140 | 0.18 | 0.45 |
| ПК-15 | 1720 | 700 | 140 | 0.27 | 0.68 |
| ПК-15-10 | 1720 | 1000 | 140 | 0.21 | 0.52 |
| ПК-20 | 2240 | 700 | 160 | 0.54 | 1.35 |
| ПК-20-10 | 2240 | 1000 | 160 | 0.5 | 1.25 |
| ПК-25 | 2740 | 700 | 180 | 0.96 | 2.4 |
| ПК-25-15 | 2740 | 1500 | 180 | 0.74 | 1.85 |
| ПКБ8 | 1000 | 400 | 170 | 0.06 | 0.15 |
| ПКМ8 | 1000 | 580 | 170 | 0.08 | 0.19 |
| ПП 10 | 1160 | 700 | 150 | 0.159 | 0.25 |
| ПП 13 | 1410 | 700 | 150 | 0.234 | 0.44 |
| ПП10-1 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП10-2 | 1160 | 700 | 150 | 0.1 | 0.25 |
| ПП13-1 | 1410 | 700 | 150 | 0.18 | 0.45 |
| ПП13-2 | 1410 | 700 | 150 | 0.18 | 0.45 |
Плиты днища
| Наименование | Диаметр D, мм | Толщина h, мм | Объем бетона, куб.м | Вес, тонн |
| ПН 7 | 840 | 100 | 0.12 | 0.09 |
| ПН10 | 1500 | 100 | 0.18 | 0.45 |
| ПН15 | 2000 | 120 | 0.38 | 0.95 |
| ПН20 | 2500 | 120 | 0.59 | 1.48 |
| ПН25 | 3000 | 140 | 0.98 | 2.45 |
Опорные кольца
| Наименование | Диаметр D, мм | Диаметр d, мм | Толщина H, мм | Объем бетона, куб.м | Вес, тонн |
| К-1 | 840 | 700 | 180 | 0.053 | 0.13 |
| КО1 | 900 | 600 | 100 | 0.045 | 84 |
| КО4 | 840 | 580 | 40 | 0.02 | 40 |
| КО6 | 840 | 580 | 70 | 0.02 | 0.05 |
Кольца с крышками
| Наименование | Диаметр D, мм | Высота H, мм | Диаметр d, мм | Толщина B, мм | Объем бетона, куб.м | Вес, кг |
| ПК 10 | 1160 | 890 | 1000 | 80 | 0.36 | 780 |
| ПК 15 | 1680 | 890 | 1520 | 80 | 0.61 | 1400 |
Изготовление железобетонных колец в домашних условиях
Если вам понадобятся:
1) Нестандартные размеры. 2) Одно или несколько колец разной ширины. 3) Одно кольцо доборное.
И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.
Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.
Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).
Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.
Для самостоятельного производства потребуются:
- цемент марки М200 и выше;
- арматура;
- бетономешалка;
- тачка и большие емкости;
- форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.
Как сделать опалубку своими руками?
- Установить опалубку, закрепив ее вертикально и загерметизировав швы.
- Установить армирующий каркас (сваренные или скрепленные прутья).
- Приготовить бетон по формуле:
цемент – 1 часть;
песок – 2.5 части;
промытый щебень – 3-4 части.
Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.
- Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
- По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
- Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
- Сначала снимается внутренняя часть опалубки, затем внешняя.
Какому производителю отдать предпочтение?
Бетонные кольца для колодцев выпускает около 250 компаний, расположенных на всей территории России. Рассмотрим 5 проверенных производителей.
ООО «МастерСтрой». Предприятие находится в подмосковном Воскресенске, специализируется на продаже кулевого и валового цемента, занимается изготовлением напорных труб и железобетонных колец.
ОАО «Завод промышленных строительных деталей». Компания известна на строительном рынке более 45 лет, это один из крупнейших производителей ЖБК в Тюменском регионе. Предприятие имеет собственную строительную лабораторию (аккредитованную), которая контролирует качество выпускаемой продукции.
ООО «Торговая Компания Вира». Производственная линия предприятия находится в Санкт-Петербурге. Компания занимается изготовлением железобетонных колец и безнапорных труб. Вся продукция проходит многоступенчатый контроль качества.
ООО «Монолит Строй». Компания находится в Подмосковье, занимается изготовлением и реализацией железобетонных изделий с 2007 года. В выпускаемый ассортимент входят мостовые и составные сваи, ФБС, стеновые кольца, плиты низа и крышки колодцев.
ООО «ГазоБлоки». Это Воронежская компания, занимающаяся выпуском товарного бетона, силикатного и облицовочного кирпича, бетонных колец и дополнительных элементов к ним.
Нужно уточнить, что это далеко не единственные поставщики российского региона. Приведённые компании строго следят за качеством выпускаемой продукции, работают напрямую с поставщиками сырья, соблюдают нормы ГОСТ.
Установка канализации в частном доме из бетонных колец своими руками
Строительство системы из бетонных колец, как и любой другой канализации, осуществляется поэтапно.
Очередность выполнения работ выглядит следующим образом:
- выбор схемы для строительства;
- расчет вместительности колодца с учетом количества жильцов;
- выбор подходящего места под установку септика;
- формирование котлована нужного размера в соответствии с расчетами;
- монтаж бетонных колец;
Схема установки септика из бетонных колец
- подвод системы труб;
- герметизация швов между деталями и стыков;
- засыпание конструкции.
Расчет и выбор схемы канализации из бетонных колец
Схема обустройства канализации на основе бетонных колец может предусматривать наличие септика с одной, двумя или тремя камерами.
Если в доме проживает небольшое количество людей, для строительных работ лучше выбрать однокамерную конструкцию, включающую дренажный колодец и отстойник. Двухкамерные системы используются, когда в доме присутствует большое количество сантехнического оборудования, например, ванна, мойки, унитаз, стиральная и посудомоечная машина и т.п. В этом случае канализация будет состоять из двух емкостей и дренажного колодца.
Септик из четырех бетонных колец
Схема также может включать точки размещения бетонных лотков для ливневой канализации, которые устанавливаются по периметру отмостки здания и в других проблемных местах, где может скапливаться жидкость после обильного выпадения осадков. Эта система защитит рельеф участка и фундаментную часть здания от размывания водой.
Оптимальная схема должна учитывать все необходимые для комфортного пользования расчеты, в частности, вместительность колодца. Этот показатель зависит от суточного расхода воды жильцами дома. Среднее количество потребления жидкости одним человеком в сутки составляет около 150-200 л. Чтобы рассчитать оптимальный объем септика, этот показатель нужно умножить на количество людей, проживающих в доме на постоянной основе. К результату нужно добавить 20%, которые покроют незапланированный перерасход и стоки ливневой канализации.
Схема установки септиков из двух бетонных колец
Чтобы узнать необходимое для изготовления септика количество колец, нужно общий объем отстойника разделить на объем бетонного изделия.
Подготовка участка под строительство канализации для частного дома из бетонных колец
После того как составлена и рассчитана схема канализации, подбирается место для монтажа колодца.
При этом стоит учитывать определенные требования:
- минимально допустимое расстояние между домом и септиком составляет 10 м;
- уровень перемещения грунтовых вод должен пролегать ниже той отметки, где будет размещаться дно колодца;
- минимально допустимое расстояние между источником питьевой воды и септиком составляет 50 м.
Подготовка участка под строительство канализации
Зону под застройку необходимо очистить от мусора и камней. Далее, выкапывается котлован, размер которого способен вместить дренажный колодец и камеру септика с запасом по 30 см с каждой стороны. В тех местах, где будут установлены накопительные камеры, следует выполнить бетонную заливку. Таким образом, исключается проникновение отработанной жидкости в почву и ее загрязнение. Затем необходимо сформировать дренажный слой в виде песчаной подушки. Рекомендуемая толщина – 30-50 см.
В качестве альтернативы бетонированию можно использовать бетонные кольца, оснащенные глухим дном. Эти изделия защитят окружающий грунт от загрязнения стоками. Под дренажным колодцем нужно сформировать подушку, состоящую из гравия, щебня и песка. Ее минимальная толщина – 50 см.
Подвод труб к канализации
