Как выбрать и подключить биксенон H4

Стандартные схемы подключения

Допустим, фара с биксеноновым модулем уже смонтирована. Затем, после подключения, её настраивают регулировочными винтами. А пока рассмотрим, как выглядят схемы, рекомендуемые изготовителем и актуальные для биксенона.

Контакты съёмной колодки

Колодка, предназначенная для ламп H4, оснащается тремя контактами. Один из них – это «масса». Шнур, идущий к контакту массы, всегда будет в чёрной изоляции.

Возможно, у владельца есть два блока розжига и одно 5-контактное реле. Тогда подключение можно выполнить, реализуя простую схему:

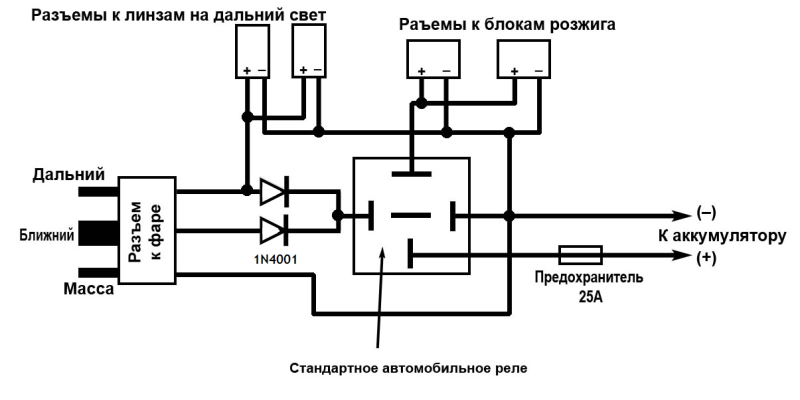

Схема с одним общим реле

Как видите, из двух разъёмов H4 здесь используется только один. Другой нужно заизолировать.

Изготовитель чаще предлагает в комплекте не только блок розжига, но и модуль управления. Фары тогда подключают по следующей схеме:

Схема с раздельными блоками управления

С каждой линии, питающей габариты, блок может считывать дополнительные данные. Впрочем, подключение этих линий выполнять не обязательно.

Проводя монтаж, придерживайтесь советов:

1. Мощный предохранитель (30 А), показанный на большинстве схем, устанавливать не придётся – он есть в штатной проводке. Просто, подключайтесь к той линии, которая питает фары, а не дополнительные аксессуары;
2. Высоковольтные провода, которые идут от блока розжига к фаре, не должны касаться металлических поверхностей. Ещё эти провода нельзя сгибать в петлю – используйте S-образную укладку;
3. Добившись того, что фары включаются, обязательно проведите настройку юстировочными винтами.

Эксплуатировать авто без корректора света фар сегодня запрещено законом. В большей степени это относится к «ксеноновым» источникам света. Делайте выводы.

Большой вред любым дуговым лампам наносит простое действие – их частое включение и выключение. Поэтому, в режиме ближнего света старайтесь не «моргать» фарами никогда. А вот к дальнему свету это не относится – в таком режиме переключается только электропривод.

Принципиальное отличие процесса монтажа ламп Bixenon от Xenon

Для ламп биксенон схема подключения немного усложнена из-за наличия дополнительного режима дальнего света. Поскольку последний активируется не путем зажигания второй нити накаливания, а за счет перемещения металлического экрана, алгоритм управления лампами немного корректируется дополнительной проводкой (На заметку: об особенностях подключения ламп Xenon можно прочитать здесь).

Рекомендуем: Устройство карбюратора ВАЗ 2107 и принципа его работы

В более приближенном формате особенность схемы заключается в следующем:

• «+» и «–» поступают на блок розжига при включении ближнего света;
• при активировании дальнего освещения «+» поступает на устройство, изменяющее фокус свечения.

Подключение может быть выполнено по одному из двух сценариев, выбор которого предопределяет тип комплекта:

• с реле на каждую лампу или вовсе без электронного ключа;
• с одним общим реле на две лампы.

Инструкция по установке ксенона

Процесс установки ксенона своими руками, вместо штатного освещения автомобиля, упрощается год от года. И если раньше для этого приходилось в значительной мере менять проводку в машине, использовать специальные переходные кольца и другие приспособления, то сегодня достаточно принять решение относительно 2-х пунктов:

1. Тип лампы – это может быть ксенон или биксенон;
2. Тип цоколя – для упрощения установки, ксеноновые лампы нужно покупать с тем же цоколем, что и штатные галогенные, установленные в машине с завода.

В некоторых автомобилях оптика сконструирована таким образом, что лампочки дальнего и ближнего света разъединены. В таком случае установка биксенона невозможна – только ксенон. В остальных случаях можно поставить биксенон, и тогда переключение с ближнего на дальний свет будет происходить в одной лампе.

Комплект ксенона для установки на авто обязательно включает в себя следующие компоненты:

• Блоки розжига – 2 шт.;
• Ксеноновые лампы – 2 шт.;
• Крепеж (необходим для проведения установки);
• Комплект проводов;
• Инструкция по установке и подключению.

Типовая схема подключения ксенона (биксенона)

Для успешного проведения работ по установке ксенона своими руками достаточно будет следовать инструкции, которая прилагается к каждому комплекту. Главное – строго соблюдать последовательность действий, описанную в инструкции, и технику безопасности.

Ниже мы приводим пошаговое руководство по установке и подключению ксенона, составленное нашими специалистами. А подробную видео-инструкцию смотрите в конце этой статьи.

И так, очередность выполняемых действий при установке ксенона будет следующей:

1. Извлечение старой лампы. Чтобы установить “ксенонки”, нужно из фар сперва извлечь старые галогенные лампы. Для этого снимите пластиковый защитный колпачок, закрывающий цоколь с обратной стороны фары, и, отжав металлический зажим, извлеките прежнюю лампочку из гнезда.
2. Установка ксеноновой лампы. На место старой, в фару необходимо установить новую ксеноновую лампу (предварительно извлеченную из транспортной упаковки) и зафиксировать ее пружинным зажимом.
3. Соединение контактов. Соблюдая правильную полярность, соедините контакты питания от прежней лампы с клеммами от новой. Места соединения проводов тщательно заизолируйте изолентой или термоусадочной трубкой.
4. Прокладка проводов. Как правило, защитные колпачки, закрывающие цоколи лампочек с обратной стороны фары, не имеют никаких отверстий. Для прокладки проводов в каждом колпачке нужно строительным ножом, или другим удобным инструментом, вырезать аккуратное отверстие под резиновое уплотнительное кольцо от проводов, входящих в комплект ксенона (смотрите на видео ниже). После этого провода протягивают в получившееся отверстие, аккуратно укладываются в фаре и закрываются колпачком. Примечание. Если вы все сделали правильно, то, в результате выполнения предыдущих шагов, у вас в фаре должна стоять ксеноновая лампочка, закрытая защитным колпаком, из которого должны выходить два жгута проводов для питания блока розжига и ксеноновой лампы.
5. Подключение ксенона. На этом шаге нужно всего лишь подключить провода, выходящие из фары, к блоку розжига ксенона. Перепутать полярность или вставить штекеры не в свои гнезда практически невозможно, так как все провода обозначены соответствующими цветами, а гнезда имеют специальную защиту.
6. Установка блока розжига. Блок розжига ксенона закрепляется под капотом. Однако есть места, где его расположение может принести массу неприятностей. Во избежание этого не рекомендуется устанавливать блоки там, куда легко просачивается вода, а также возле двигателя. Кроме этого, провода не должны быть сильно натянуты.

Эти операции выполняются на обеих фарах: как на левой, так и на правой.

Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками

Включение в цепь комплекта с индивидуальными реле

Механическая часть процесса монтажа ламп Bixenon проста и абсолютно повторяет методику сборки моноксенона:

• сформировать в корпусе фары отверстие для подвода дополнительной проводки;
• установить лампу Bixenon взамен штатной галогеновой;
• закрепить блоки розжига в непосредственной близости от фар.

Первая установка биксенона H4 своими руками зачастую вызывает трудности именно в организации схемы подсоединения. Автономная комплектация не предусматривает наличия общих для двух ламп элементов жизнеобеспечения – следовательно, процесс монтажа можно вести последовательно. Согласно этому принципу:

• проводятся подсоединение и тест лампы на одной фаре;
• производятся манипуляции с проводкой на втором головном устройстве освещения;
• осуществляется заключительный тест.

Комплект с индивидуальным реле в своем составе обычно содержит такие электротехнические элементы:

• 2 блока розжига;
• 2 реле;
• 2 коммутационных жгута проводов с припаянными диодами;
• 2 лампы.

Согласно схеме подключения комплекта биксенона с индивидуальным реле, методика проведения операции такова:

• к разъему, идущему от лампы и отвечающему за перемещение экрана, подсоединяется коммутационный жгут проводов с диодом;
• к выходящему из подключенного выше жгута трехпиновому разъему подключается колодка штатной проводки, ранее присоединяемая непосредственно к цоколю H4;
• коммутационный жгут подсоединяется к реле;
• электронный ключ включается в сеть путем закрепления плюсовой клеммы на аккумуляторе и минусовой – на массе;
• балласт (блок розжига) соединяется с реле;
• силовые отводы лампы подключаются к колодкам пускорегулирующего устройства.

Включение в цепь комплекта без релейных устройств

В комплектах без реле диод врезан непосредственно в трехпиновую колодку питания. Схема подсоединения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока розжига идет прямо от соединения со штатной колодкой.

Немного о назначении диода

После проведения установки и подсоединения биксенона H4 своими руками часто обнаруживается следующая неисправность: не переключаются режимы освещения ближний/дальний, при этом лампа горит. Причина — в режиме включения ближнего света экран уже находится в положении дальнего. В целях устранения дефекта изменяется направление допустимого течения заряда через диод путем смены его полярности.

В случае несовпадения расположения и полярности контактов разъема для биксеноновой установки с распиновкой в штатной колодке, ситуация исправляется в индивидуальном порядке:

• положением диода;
• между разъемом управления магнитом, передвигающим экран с положения ближнего света на дальний, и колодкой от коммутационного жгута или от разъема питания (в случае отсутствия реле) вставляется переходник, изменяющий полярность;
• в разъеме питания блока розжига контакты меняются местами.

Инструкция по установке

Выясним, как самостоятельно установить ксенон на машину. Для найдите фары для вашей модели автомобиля, рассчитанные для работы с ксеноновыми лампочками.

Спрашиваем у «Гугла», как заменить фару на нашей модели автомобиля. Руководствуясь инструкцией, снимаем штатные фары, устанавливаем купленные. С такой задачей справится любой, кто умеет держать в руках гаечный ключ.

Для примера ниже показано, как заменить фару на Renault Scenic 2.

Те, кто не любит легких путей, могут доработать штатные фары, установив в них биксеноновые или обычные линзы для ксенона. Но придется проявить фантазию и, возможно, предварительно разнести штатный осветительный прибор буквально на куски.

Снимаем фару, разбираем. Устанавливаем биксеноновые линзы, проявив смекалку, используя дрели, клей, молотки, болты и т. п. Собираем световой прибор, сажаем стекло на герметик, ставим фары на место, подключаем согласно приведенным ниже схемам.

Важно! Устанавливаем фары без стекол. Направив свет на стену или на дорогу, выравниваем световой пучок, насколько это возможно на глаз

В противном случае регулировочных винтов фары может не хватить для правильной регулировки фары.

Последний этап, который лучше доверить специалистам СТО, – регулировка фар. Плохо отрегулированные фары будут либо отвратительно светить, либо слепить встречных. И то, и другое опасно и для вас, и для других участников движения.

Схема подключения

Разберемся, как подключить ксенон, который мы установили. Начнем с двухлинзовой фары, в которой две обычные ксеноновые лампы – одна на дальний, другая на ближний. Обе включаются аналогичным образом.

Особого пояснения рисунок не требует. Напряжение с колодки питания штатной лампы поступает на блок розжига, тот зажигает лампу. Один комплект нужно подключить к колодке питания лампы дальнего света, второй – ближнего.

Теперь о биксеноне

Неважно, лампа это или биксеноновая линза – схема прежняя

Контакт 1 колодки подключения к разъему штатной лампы – минусовой. Если подать питание на контакт 2, то блок розжига окажется под напряжением. Зажжется лампа в режиме ближнего света, поскольку электромагнит переключения на дальний и обмотка реле обесточены.

Если подать напряжение на контакт 3, то реле сработает. Одновременно электромагнит сдвинет шторку лампы в режим дальнего света. Блок розжига переключится на питание от нормально разомкнутых контактов, лампа будет продолжать гореть. В схеме можно использовать автомобильное реле с одной группой контактов на переключение. Тому, кого интересует подключение именно биксенона, полезно прочесть статью «Как выбрать и подключить биксенон Н4».

Схема работает и в автомобилях, у которых в режиме дальнего света включены спирали дальнего и ближнего света двухспиральной лампы (напряжение одновременно на контактах 2 и 3), а в режиме ближнего напряжение только на контакте 2.

Законно ли использование биксенона в РФ: ГОСТы и требования КоАП

Необходимо ориентироваться на документ «Об использовании ксеноновых фар». Он сформулирован Департаментом обеспечения безопасности МВД РФ от 20.02.2010 года. В соответствии с ним, на автомашины разрешено установить головной свет со следующими обозначениями дальности:

• ГОСТ Р 41.112–2005 (лампы прямого накала): С — ближний;
• R — дальний;
• CR — фары, работающие одновременно в двух режимах;

ГОСТ Р 41.112–2205 (лампы галогенового типа):

• HC — ближний;

HR — дальний;HCR — ближний и дальний;
ГОСТ Р 41.98–99 (ксенон):

• DC — ближний;

DR — дальний;
DCR — двухрежимный свет.

Если возникла необходимость заменить обычные ламп накаливания или галогенные на ксенон, стоит внимательно ознакомиться с государственными стандартами. Так можно избежать немалого штрафа. Аналогичным образом обстоит дело с ПТФ (противотуманными фарами). Наличие этих осветительных приборов не обязательно. На противотуманки распространяются те же требования, что и на стандартные головные.

За некорректно установленный ксенон в худших случаях можно попрощаться с правами на полгода

При монтаже в не предназначенные для этого фары ксенона или биксенона возникает ответственность, регламентируемая ч. 3 ст. №12.5 КоАП. Если работники ГИБДД установят факт использования подобного оборудования, возможно изъятие водительского удостоверения на срок от 6–12 месяцев. Сами лампы будут конфискованы, но какой-либо штраф отсутствует.

Как выбрать хороший комплект

На сегодняшний день на автомобильном рынке представлено огромное множество различных ксеноновых ламп. Это многообразие немного усложняет выбор, и мы постараемся разобраться, какой ксенон лучше подойдет для конкретного автомобиля.

Большинство комплектов ксенона состоят из:

• ксеноновых ламп;
• блоков розжига;
• проводки и деталей для крепления.

Лампы ксенона имеют специальную маркировку — 6000К, 5000К и т.д. Она обозначает цветовую температуру — яркость и цвет света, которым светит лампа. Ксенон с маркировкой 4300К светят белым цветом с легка желтым оттенком. Зачастую их устанавливают в противотуманные фары и в фары главного света автомобиля. Лучше всего они подходят для езды по мокрому асфальту. Лампы 5000К светят оттенком, который наиболее близок к белому. Мощность их светоотдачи наиболее высокая, а свет нормально воспринимается человеческим глазом. Свет лампы 6000К имеет слегка голубоватый оттенок, и по мощности уступает двум предыдущим типам, так как имеет наиболее низкую светоотдачу. Однако на российском и украинском рынках именно этот тип является наиболее популярным.

Лидеры автомобильной индустрии устанавливают в свои автомобили ксеноновые лампы, цветовая температура которых находится в пределах 4200-5000К.

Блок розжига — это устройство, которое подает нужное напряжение на ксеноновые лампы, необходимое для их розжига. Чем сложнее и “умнее” устроен этот блок, тем больше процессов он контролирует. Высококачественный блок розжига обеспечит долговременную и качественную работу ламп, так как во время их розжига и свечения параметры лампы находятся в пределах допустимых норм.

Порядок установки

Далее – немного о том, как подключить ксенон своими руками.

Подготовка

Объём подготовительных работ зависит от компоновки автомобиля. Иногда к лампам противотуманных фар удаётся подобраться лишь при снятом переднем бампере. Но важнее всего – удачно разместить блоки розжига. При этом желательно максимально сократить длину проводов от них к фарам. Следует учитывать то, что излишне «спрятав» блоки, вы тем самым ограничите доступ к ним. Это вызовет затруднения при поиске и устранении неисправностей.

Для подведения проводов к лампам, скорее всего, придётся просверлить отверстия в колпаках фар, закрывающих лючки. В наборе для подключения предусмотрены специальные резиновые уплотнители и сверло следует выбирать в соответствии с их размерами. В тех случаях, когда колпаки в фарах сделаны из резины, достаточно сделать в них отверстия.

Выбор способа крепления блоков розжига не имеет принципиального значения. Их можно зафиксировать на деталях кузова при помощи скоб, входящих в комплект или просто приклеив на двухсторонний скотч.

Варианты схем подключения

Самый простой способ подключения HID-лампы выглядит так.

Схема подключения

Принцип работы прост: при включении переключателя света напряжение подаётся на блок розжига, в нём генерируется высокое напряжение, которое и подаётся на электроды газоразрядной лампы. Положительные и отрицательные провода перепутать при подключении не получится – их разъёмы несовместимы друг с другом.

Ввиду того, что напряжение бортовой сети может быть изрядно «просажено» в момент розжига дуги, предпочтительнее осуществлять подключение ксенона через реле.

Как видите, тоже ничего сложного. На обмотку обычного реле света (контакты 85 и 86) подаётся напряжение, которое в штатной схеме подводилось к контактам «галогенки». В результате замыкаются контакты 87 и 30 реле, которые используются в качестве выключателя, «врезанного» в плюсовой провод, идущий непосредственно от аккумулятора. Таким образом исключаются потери напряжения, подаваемого на блок розжига, и облегчается «запуск» ксеноновой лампы – цепь становится практически автономной. Такой способ идеально подходит не только для того, чтобы подключить ксенон в противотуманки, но и для переделки основных фар.

С биксеноном ситуация несколько сложнее. Самый простой вариант улучшить срабатывание переключения ламп при смене режимов «дальний/ближний» — установить между «плюсовыми» выводами диод, исключающий «залипание» управляющего электромагнита.

Подключение биксенона

Полная схема подключения биксенона Н4.

Несмотря на то, что HID-лампы имеют существенные преимущества по сравнению с галогеновыми, следует учитывать возможные неблагоприятные последствия самостоятельной их установки:

1. Конструкция некоторых фар исключает возможность правильной настройки светового пучка с «неродными» лампами. Поэтому «колхозный» ксенон зачастую ослепляет других водителей.
2. Внесение изменений в конструкцию фар головного света запрещается Правилами.

При самостоятельной доработке противотуманных фар таких проблем у вас не возникнет. Правильная их настройка значительно улучшит видимость во время тумана.

Ни для кого не секрет, что в головную оптику с единственной двухнитевой галогеновой лампой, совмещающей в себе ближний и дальний свет, обычный моноксеноновый источник света не может быть установлен. Для таких категорий фар предназначены биксеноновые лампы с соответствующим трехконтактным цоколем H4.

Что такое биксенон?

Биксеноновая лампа белого света с небольшим желтоватым оттенком

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

1. отключение разъёма ДХО, поворотника,
2. отсоединение колодки от клемм основной лампы,
3. а также извлечение гидрокорректора.
4. Крепёжные винты откручивают на последнем этапе.

Фара демонтирована полностью

Снимаем стекло с БЛОК-ФАРЫ (на рисунке Лифан Х60)

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

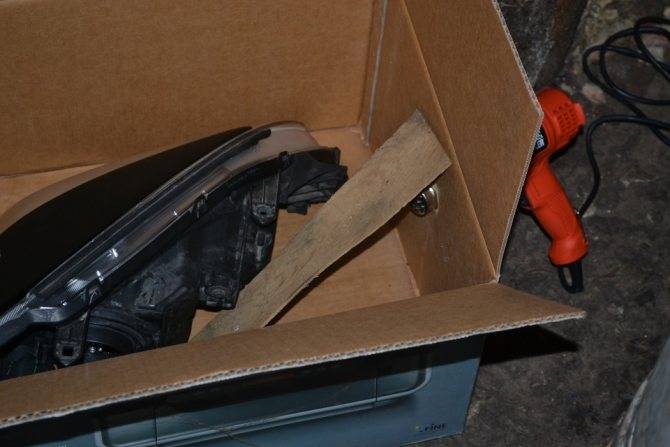

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

1. Коробку закрывают;
2. Включают фен (используйте минимальную мощность);
3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Осталось только убрать лишний герметик

Видео снятия стекла с блок-фары + советы профессионала

Доработка отражателя под билинзы

Штатная лампа H4 крепится к фаре проволочной скобой. Для того, чтобы установить билинзу, скобу в любом случае удаляют. Это же относится ко всей металлической оснастке. А выступы, расположенные на тыльной стороне отражателя, срезают или отламывают:

Выступы на пластике пока есть

Выступ срезан

Дальше, взяв обычное или перовое сверло, в пластике делают отверстие, диаметр которого равен 25 мм. Местоположение этого отверстия надо подобрать точно – в него пойдёт кабель электрического привода.

Добавочное отверстие готово

Установите модуль на отражателе и закрепите его гайкой, которая есть в комплекте. Затем нужно выровнять линзу, смещая сам модуль на небольшое расстояние.

Модуль подключен к АКБ через переходник из комплекта

Когда последняя операция выполнена, гайку обводят фломастером. Затем всю конструкцию временно разбирают. В точки соприкосновения отражателя и модуля наносят термоклей, осуществляют сборку.

Остался вопрос, как собрать фару и как правильно подключить её.

Процесс сборки

Перед тем, как выполнять сборку фар, стекло на модуле обезжиривают. Здесь используется чистый спирт или средство «Секунда».

Нанесение герметика на отражатель фары

Чтобы сборку провести по всем правилам, понадобится бутиловый герметик. Материал наносят на кромку отражателя, не оставляя пропусков. Вместо жидкой массы подойдёт и герметизирующая лента (см. рис.). А отверстие, в которое выведены провода, лучше тоже обработать герметиком.

Бутиловый герметик в любом случае нужно «запекать». Поэтому собранную блок-фару помещают в ящик с феном и проводят действия, указанные в «главе 1». Чтобы не повторять всё заново, держите фен включенным минут 10-15.

Каждый, кто прикасается к нагретому пластику рукой, может получить ожог. Проблему решит использование перчаток с пупырышками

Не помешает и максимальная осторожность. Удачного монтажа

Законно или нет

Заменили мы галоген на ксенон. Насколько обрадует сотрудников ГИБДД наше ноу хау? Если кратко – не обрадует. Ни ГИБДД, ни водителей встречных транспортных средств. И если первые просто накажут, то со вторыми все намного хуже – столкновение с ослепшей встречной машиной будет иметь самые печальные последствия. И хорошо, если до этого не дойдет, а все ограничится ударом монтировкой по фарам.

А слепить будет. Недаром такую доработку называют колхоз-ксенон. Дело в том, что ксенону нужны специальные фары, а галогенные ну никак не обеспечат нужной светотеневой границы и будут светить куда ни попадя.

Что касается законности, то не буду много говорить, просто откроем КоАП РФ, статья 12.5 часть 3:

Открываем эти самые «Основные положения»:

Ну и контрольный, как говорится, в голову. ПДД, «Перечень неисправностей, при которых запрещается эксплуатация ТС», глава 3, пункт 3.4.

Наш биксенон попадает под все вышеперечисленное добро. Какой за это штраф? Да никакого, просто лишение права управления транспортным средством сроком на 6-12 месяцев. Ну и лампочки отберут, а может, и блоки розжига.

Вот мы и разобрались, что такое биксенон, как он работает и чем отличается от биксеноновых линз. Что касается установки – тут решать только тебе, но если желание не пропало, то, прочитав статью, ты сможешь самостоятельно установить и подключить биксенон на своем автомобиле.

• ЭлектроКотАвтосветБи линзы
• Комплекы биксенон линз

<label>Cначала показать:</label>Би-ксеноновая линза H1 Mini 2.5 дюйма c CCFL ангельскими глазками

3.5475
4.8123
3.3725
4.2225
4.6923
4.5525
4.5543
4.4787
3.2878
3.32684.39554.38534.6905

Хорошее освещение дорожного полотна – залог безопасности водителя и пассажиров автомобиля. Обеспечить его Вам поможет комплект би-линз. Это инновационные оптические системы, предназначенные для легковых машин разных марок и моделей. Биксеноновые линзы, купить которые Вы можете в нашем магазине, создают расширенные пучки света с четкой светотеневой границей. Би-линзы работают в дальнем и ближнем режиме, обеспечивая водителю идеальную видимость.

Вы можете купить комплект биксеноновых линз без дополнительных аксессуаров или со светодиодной маской «ангельские глазки». Большинство автовладельцев отдают предпочтение второму варианту. Ведь в данном случае би-линзы выполняют дополнительно функцию противотуманок, ДХО и поворотников. Они эффективные, качественные, надежные и продаются в магазине «ЭлектроКот» по разумным ценам.

Принимая решение купить билинзы, Вы делаете выбор в пользу безопасности и комфорта. В конструкцию каждого биксенонового комплекта входят два источника света, стеклянная линза идеально правильной формы, оптическая шторка, управляемая приводом и используемая для переключения режимов, а также другое оборудование. Би-линзы создают яркий, четкий световой поток, который не ослепляет. Надежный металлический корпус защищает рабочие элементы от повреждений и отводит тепло. Купив комплект биксеноновых линз, Вы не разочаруетесь в своем выборе. Главное, помните, что устанавливать их можно только в фары с гладкими стеклами.

Проверка статуса заказа

• https://mysku.me/blog/aliexpress/75810.html
• https://lampaexpert.ru/avtomobilnye-lampy/ksenon/biksenon-h4
• https://electro-kot.ru/avtosvet/bi-linzy-na-auto/komplekty-bi-linz/

Можно или нет

Собственно, когда я впервые услышал про ксенон, то сразу же захотел поставить себе такую оптику на свой автомобиль. Все автовладельцы на тот момент, у которых была Мазда, Опель, Киа, Тойота, Ауди и даже ВАЗ 2114, а также другие представители отечественного автопрома, выстроились в очередь на СТО.

Хотя комплект ксенона стоил не так дешево, а установка могла покрывать стоимость комплекта, это мало кого останавливало. Не удивительно, ведь у такой оптики лучший спектр свечения, они работают эффективнее и служат намного дольше.

Однако перед тем как поставить новые фары, я посмотрел не один фильм, видео, перечитал все возможные статьи. Меня интересовал один главный вопрос — легальна ли подобная замена и не оштрафуют ли меня за подобное изменение авто. Почему? Да потому что от наших законов можно ждать чего угодно.

Подключение ксенона в штатный блок, в противотуманки, то есть в ПТФ, а также как основного инструмента подсветки дорожного полотна имеет определенные подводные камни. Многие уверены, что лучи ксенона светят очень ярко, ослепляют встречных водителей и вообще опасны по соображениям ПДД.

В этом есть только доля правды. Любая девушка 21 века, а также мужчины скажут, что подключать подобное оборудование нужно только у профессионалов. Это вполне логично, поскольку своими руками поставить подобные светильники крайне сложно. Установка считается не такой невыполнимой, но тут проблема в другом. С тем, как поставить или как установить в штатные места, где раньше были галогенки, проблем не возникнет. Однако наличие ксенона в галогенных отражателях не позволяет фонарям светить правильно, непосредственно на дорогу.

Установка осуществляется вместе со специальным дополнительным устройством, которое называется блок розжига. Поставив все без соответствия нормам, вы рискуете получить не только штраф от сотрудников ГИБДД, но и «на орехи» от других участников движения, поскольку вы непременно будете их слепить.

В 2017 новый закон не запрещает устанавливать ксенон, если он сертифицирован и разрешен для применения в определенных видах фар. А вот установка в стиле «колхоз» на машину, не соответствующую требованиям, повлечет за собой проблемы с законом. Так что прежде чем оснащать свою Киа, Ниссан, Хонда, Форд Фокус или ту же Шкода Октавия новым светом, поинтересуйтесь у профессионалов, допускается ли подобный тюнинг конкретно в вашем случае.

Сделаю вывод, исходя из раздобытой информации

Приготовьтесь, поскольку это важно. Устанавливать ксенон в галогенки нельзя

Об этом говорит закон. Если вы его нарушите, то штрафом вряд ли отделаетесь. Предусматривается лишение прав на 6-12 месяцев и запрет на дальнейшую эксплуатацию до восстановления соответствующих нормам характеристик машины. Грубо говоря, сесть за руль, пока вы не вернете галогенки на место, не получится.

Вот так, дорогие друзья. Все предельно просто и понятно. Если в противотуманки заводом-изготовителем машины предусматривается установка ксенона, с легкостью и спокойствием ставьте их туда. Любая иномарка, где предусматривается изначальное наличие ксенона, не противоречит законам РФ

Обратите внимание на маркировку. В большинстве случаев речь идет о фарах, где стоит маркировка D

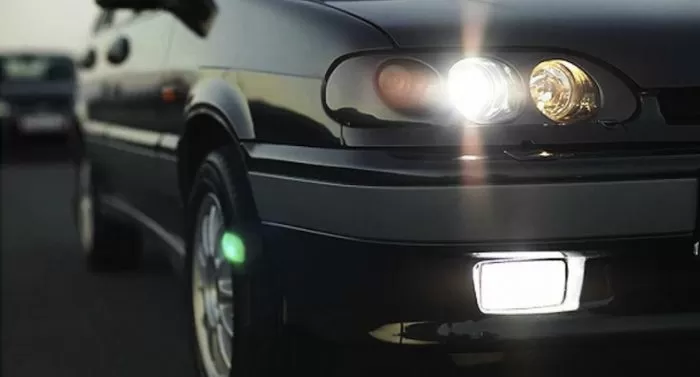

Но и тут есть свои исключения. Заменить ближний свет и дальний, поставить ПТФ на основе ксенона можно даже в обычный ВАЗ. В чем разница? Да в том, что есть определенная схема, по которой биксенон становится официальным, а потому претензий к нему со стороны ГИБДД быть не может. Вам придется собрать специальные разрешения, установить сертифицированное оборудование, потратить достаточно много денег, но получить желаемое.

В любом городе, включая такие «гиганты» как СПб, Москва и даже Волгоград, вам без проблем поставят новую оптику. Либо можно обойтись дешевой альтернативой с обманкой. Но о ней поговорим позже.

В каких случаях будут проблемы с законом

Будут ли проблемы с законом, если поставить ксенон на автомобиль, в котором были установлены лампы другого типа, к примеру, галогенные? Если все сделать правильно, сложностей не возникнет. Но если мы просто выдернули галогенки и поставили ксеноновые лампочки, проблем не избежать.

Будут вопросы и в том случае, если ксеноновые лампы установлены в ксеноновые фары, но другого типа. К примеру, лампа дальнего света установлена в фару ближнего. Или лампа для линзовой фары установлена в фару с отражателем. Прежде чем покупать фару, необходимо выяснить, для какого света и типа ксенона она предназначена. Согласно правилам ЕЭК ООН №98, ГОСТ Р 41.98-99 газоразрядные источники света можно устанавливать в фары с маркировкой DC (дальний свет), DR (ближний свет) и DCR (дальний + ближний).

На фото цифрами обозначены:

1. – код международной сертификации;
2. – назначение светового прибора;
3. – тип галогенной лампы (только ближний свет);
4. – тип ксенона (дальний и/или ближний);
5. – создаваемая освещенность в люксах;
6. – для направления движения (лево- и правостороннее).

Чтобы не было проблем с законом, необходимо оббежать кучу инстанций, пройти море экспертиз и собрать солидный пакет документов, которые разрешат легально установить ксенон вместо штатного галогена. Подробнее о том, что выполнить, чтобы переоборудовать свой автомобиль и при этом не иметь проблем с законом, можно почитать в статье «Можно ли ездить с ксеноном по закону – штрафы, лишение прав».
