Монтаж и пайка проводов на светодиодной ленте
Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.
После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.
Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки – до 10 сек.
Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.
Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.
После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).
Подключение лучше всего выполнять через клеммы Wago.
На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.
https://youtube.com/watch?v=UKWm6RBg6wM%3F
Источники – //cable.ru, Кабель.РФ
Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение
Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты
Степень защиты
Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов
Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Самые популярные размеры светодиодов
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодов
По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.
Разрезают светодиодную ленту ножницами строго по разметке
Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
Нужен ли мощный блок питания для светодиодной ленты
Как рассчитать блок питания для светодиодной ленты
Прежде всего, необходимо определить мощность, потребляемую лентами. Для этого мощность одного метра ленты, указанную на ней, умножают на общую длину. Если от одного блока питания подключены светодиодные ленты разных типов, то эту операцию повторяют для каждого типа в отдельности, после чего складывают получившиеся значения. Кроме этого необходимо брать 25-30% мощности запаса для большей надежности и долговечности блока для светодиодной ленты.
Предположим, вы хотите установить на кухне подсветку столов рабочей зоны. Для этого необходимо 2,5м ленты SMD5050 с плотностью 60 диодов на один метр. Мощность такой ленты 14,4Вт метр. Умножаем 14,4Вт на 2,5м. Получаем потребляемую мощность ленты 36Вт. Для получения запаса мощности в 30% 36Вт умножаем на 130% или на 1,30, в зависимости от используемого калькулятора. Получаем минимальную мощность блока питания 46,8Вт. Выбираем ближайшее значение из имеющихся в продаже – 60Вт. Если же необходимо подключить ленты разных типов, то задача усложняется. Предположим, что на кухне подсвечена не только рабочая зона, но и пол. Значит, кроме 2,5м ленты SMD5050 плотностью 60 диодов на метр и мощностью 36Вт подключаем 4м ленты SMD3528 плотностью 60 диодов. Мощность ленты SMD3528 считаем также, как и SMD5050. Получаем 19,2Вт. Складываем полученные значения 36Вт и 19,2Вт. Получаем 55,2Вт. Учитывая 30% запас мощности блок питания нужен не менее чем 71,76Вт. Ближайшее большее стандартное значение – 72Вт. Его и покупаем.
Определив необходимую мощность, можно решить, каких и сколько блоков питания необходимо. Блок недостаточной мощности быстро выйдет из строя, а слишком мощный блок будет дороже необходимого.
Для управления яркостью используется диммер. Его мощность должна соответствовать мощности блока питания.
Определив необходимую мощность, можно решить, каких и сколько бп для светодиодных лент необходимо. Блок для диодной ленты недостаточной мощности быстро выйдет из строя, а блок с лишней мощностью будет дороже необходимого.
Подключение RGB-ленты
RGB-лента подключается через RGB-контроллер. Мощность его выбирается также, как и для обычной ленты. Если от одного контроллера нельзя запитать все отрезки из-за большой мощности ленты или расстояния между ними, то используется RGB-усилитель. Каждый усилитель запитывается через отдельный блок питания, или, если есть возможность, можно несколько усилителей подключить к одному блоку питания. Подробнее об этом рассказывается в статье «Подключение светодиодной ленты«.
Цвет, RGB или SMD
Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.
Внешний вид светодиодной ленты примерно такой
Виды светодиодных лент
Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.
Читать также: Что называют температурой плавления
Самые распространенные цвета
Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.
По типу свечения есть ленты:
- Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
- Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.
Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.
Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.
RGB светодиодная лента может работать только вместе с контроллером и пультом управления
RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.
Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.
Как выбрать светодиодную ленту: RGB или SMD
Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.
Многоцветная лента из светодиодов, может выдавать практически любой цвет
Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.
Обзор стоимости
Простые незащищенные модели с пассивным охлаждением на весну 2017 года имеют расчетную стоимость в 10-20 руб за 1 Вт мощности. Более дорогие модели с герметичным корпусом и системой охлаждения имеют стоимость в диапазоне от 40 руб за 1 Вт.
Цена на блоки питания напряжением 12 В для лент из светодиодов начинаются с 100 рублей за модели мощностью в 18-20 Вт на Алиэкспресс и подобных интернет-площадках. В розничных магазинах наценка может доходить до 50-80 руб за 1 Вт у самых примитивных ИБП.
Стоит также учитывать тот факт, что производитель часто существенно завышает характеристики своего устройства. Наиболее простой способ отличить мощное устройство визуально – оно будет иметь большие радиаторы охлаждения и провода большого сечения.
Более дорогие модели с герметичным корпусом и системой охлаждения имеют стоимость в диапазоне от 40 руб за 1 Вт
Как подключить светодиодную ленту без блока питания?
Если подключить ленту на 12 и 24В напрямую в сеть, она моментально перегорит. Без БП здесь не обойтись. Есть вариант подключить устройство в USB-порт компьютера. Для этого либо покупается специальная лента со встроенным USB-штекером, либо создается самим пользователем из обычной полоски и ненужного штекера. Также можно приобрести светодиодный светильник 220В, который подключается сразу в розетку. Этому прибору не нужно преобразовывать ток, он работает от полного напряжения.
Железо – есть железо. Ломается, это бывает
Важно, чтобы готовая и работающая конструкция радовала глаз. А неисправность можно устранить, в том числе вариантом агрегатной замены
Важно кое-что знать о возможных поломках и вовремя принять меры.
Читайте больше наших полезных статей
Пример расчета энергопотребления
В лентах, поставляемых компанией «Релед», использованы светодиоды нескольких типов.
- На 1 метре может располагаться разное количество маломощных SMD 3528. 60 штук таких светодиодов на метре потребляют 4,8 Вт, 120 штук – 9,6 Вт, 240 штук – 19,2 Вт (это табличные значения).
- Мощные, яркие SMD 5050 потребляют больше энергии: 30 штук на метре – 7,2 Вт, 60 штук – 15 Вт, 120 штук – 25 Вт.
Если известно, сколько потребляет 1 метр светодиодной ленты, нетрудно выяснить энергопотребление ленты длиной 10 м, размещенной по периметру комнаты. Если это 30 штук SMD 5050, то потребуется мощность 10 м * 7,2 Вт = 72 Вт (аналогично, если 60 штук, то 10 м * 15 Вт = 150 Вт).
Но 72 Вт – это еще не окончательный показатель. Подбирая блок питания, следует добавить определенный запас по мощности, чтобы не допустить перегруза. Поэтому к рассчитанному показателю 72 Вт следует добавить примерно 30%. 72 Вт + 72 Вт * 0,3 = 72 Вт + 21,6 Вт = 93,6 Вт. Соответственно, для питания 10 метров ленты необходим блок на 100 Вт.
Зная, сколько потребляет светодиодная лента 1 метр, можно рассчитать и энергопотребление за все время ее работы в течение дня. Если вечером наша лента длиной 10 м освещает комнату по периметру около 3 часов, то потребит за это время 93,6 Вт * 3 часа = 280,8 Вт – то есть, всего 0,28 кВт. Нельзя не согласиться с тем, что яркий светодиодный свет позволяет существенно оптимизировать затраты на оплату электроэнергии.
+7 (953) 822-00-13
620102, г. Екатеринбург ул. Благодатская, 76, корпус Е, 103 (офис) / 102 (склад)
Источник
Напряжение и сила тока
Как следует из курса физики, электрическая мощность (P, Вт) – это произведение тока (I, А) на напряжение (U, В). Применительно к светодиодной ленте это означает, что номинальное напряжение питания нужно умножить на ток, протекающий через светоизлучающие диоды.
Напряжение можно определить визуально. Для этого нужно взять часть LED-ленты в руки и посчитать количество светодиодов, расположенных между двумя линиями разреза:
- 3 светодиода соответствует напряжению питания 12 В;
- 6 светодиодов – 24 В;
- 60 светодиодов – 220 В от сети переменного тока через выпрямитель.
На некоторых изделиях значение напряжения нанесено непосредственно возле линии разреза. Также существуют адресные светодиодные ленты со встроенным ШИМ-модулятором и питанием от +5 В.
Величина протекающего тока зависит от типа установленных светоизлучающих диодов и их общего количества в светодиодной ленте. Самый маломощный SMD 3528 потребляет всего 20 мА, SMD 3014 – 50 мА, SMD 5050 – 60 мА, а SMD 2835 и SMD 5730 – 180 мА. В одном метре может находиться разное количество отдельных SMD-светодиодов. Плотность монтажа бывает 30, 60, 120 и 240 шт./м.
Основные напряжения светодиодных лент
Сегодня существует большое разнообразие видов светодиодных лент. Они различаются по мощности, напряжению питания, цвету. Поэтому прежде чем начать выбор источника питания, необходимо выяснить, какую ленту нам необходимо запитать.
Промышленность выпускает СЛ, рассчитанные на разные напряжения. Самые распространённые — 12 и 24 В постоянного тока. Несколько реже можно найти гибкие источники на напряжение 5 В, и совсем редко — на 36 В.
Поэтому покупая СЛ, необходимо выяснить, на какое напряжение она рассчитана, поскольку внешне ленты с разным напряжением могут отличаться несущественно или не отличаться вовсе. Более того, в зависимости от встроенных светодиодов, СЛ, рассчитанные на одно и то же напряжение, могут абсолютно не походить друг на друга.
Итак, разобравшись с величиной напряжения, которое необходимо для питания нашей светодиодной ленты, мы выяснили первый параметр будущего БП.
О выборе сечения провода для подключения LED ленты
Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.
А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.
| Справочная таблица потребления тока светодиодными лентами на напряжение 12 В | ||||||
|---|---|---|---|---|---|---|
| Тип светодиодной ленты | Количество светодиодов на один метр длины светодиодной ленты, шт | Потребляемый ток (А), отрезка светодиодной ленты длиной: | ||||
| 1 м | 2 м | 3 м | 4 м | 5 м | ||
| SMD3014 | 60 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 |
| 120 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | |
| 240 | 2,0 | 4,0 | 6,0 | 8,0 | 10,0 | |
| SMD3528 | 30 | 0,2 | 0,4 | 0,6 | 0,8 | 1,0 |
| 60 | 0,4 | 0,8 | 1,2 | 1,6 | 2,0 | |
| 120 | 0,8 | 1,6 | 2,4 | 3,2 | 4,0 | |
| SMD5050 | 30 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 |
| 60 | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 |
Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.
Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.
Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.
Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.
Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.
Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.
Нужен ли драйвер или достаточно обычного БП
Чтобы ответить на этот вопрос, надо разобраться, что такое драйвер и в чем состоят его функции. Известно, что параметром, задающим режим работы светодиодов, является ток. Если он ниже номинального, LED будет светить менее ярко. Если ток выше установленного производителем, светодиод излучает более яркий свет, но срок службы его сокращается. При определенном значении полупроводниковый прибор мгновенно выходит из строя.
Под драйвером в данном случае подразумевается блок питания, который выполняет две функции:
- ограничение тока через светодиод;
- поддержание этого тока на установленном уровне вне зависимости от параметров напряжения на входе (стабилизация тока).
Вторая функция также решает вопрос компенсации всплесков входного напряжения, также значительно сокращающих ресурс светоизлучающих диодов.
Схема электрическая принципиальная светодиодной ленты.
При изучении схемы светодиодной ленты становится понятно, что она состоит из параллельно соединенных ячеек, выполненных из последовательно включенных резистора и LED. Резистор ограничивает ток, но стабилизировать его не может – яркость будет меняться синхронно с изменением входного напряжения. Если это напряжение стабилизировать, то, по закону Ома, ток также будет стабильным (при неизменном сопротивлении). Отсюда вывод – если выбрать источник питания со стабилизацией напряжения, драйвер не нужен.
Диммирование
Сейчас многие пользователи отдают предпочтение LED лентам с диммером. Устройство позволяет менять интенсивность подсветки, регулируя количество энергии, которое передается от сети к подсветке.
Владельцы светодиодных лент часто ищут диммируемые БП, полагая, что яркость светодиодного освещения можно менять с помощью реостатного диммера, который располагается в цепи перед блоком. Это распространенная ошибка, так как LED лента в действительности управляется отдельными контроллерами и диммерами, которые устанавливаются между трансформатором и источником света. То есть диммируемые БП не нужны, так как управление осуществляется после блока.
Однако спрос порождает предложение, и теперь в продаже широко распространены диммируемые драйверы. Но их использование сопровождается сложностями, так как такие БП работают нестабильно и менее надежны, чем стандартные устройства. Кроме того, диммирование происходит не плавно, а рывками, а пользователь не может снизить яркость ниже определенного порога в 10-30% от общей яркости источника света.
Так происходит, потому что основное количество современных LED лент с классическими диммерами работают некорректно. Старые диммеры рассчитаны на более мощные источники света, они не воспринимают минимальную нагрузку от светодиодов на сниженной яркости. «Регуляторы» начинают работать, только когда потребление источника света преодолевает какой-то порог, который индивидуален для каждого диммера.
Основные критерии выбора
Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:
- Метод преобразования напряжения.
- Принцип охлаждения.
- Исполнение.
- Выходное напряжение.
- Мощность.
- Дополнительный функционал.
Метод преобразования
Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.
Охлаждение
Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.
Такой блок не только шумит, но и является своеобразным пылесосом

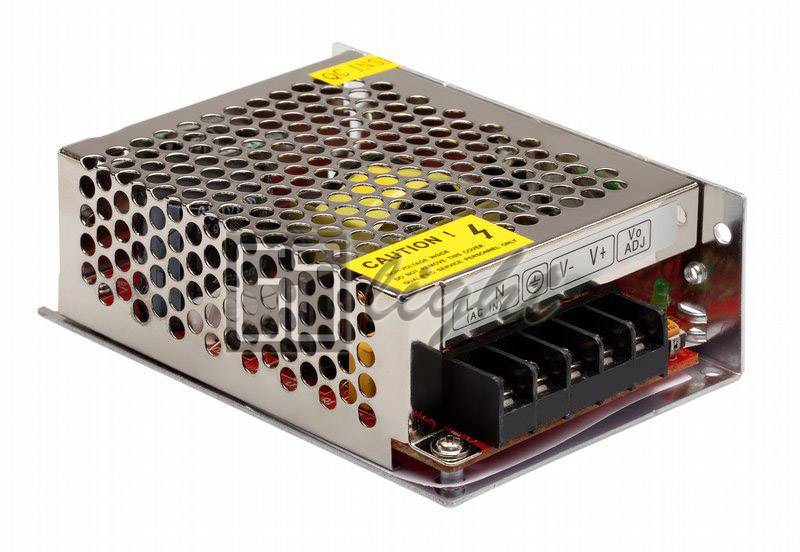

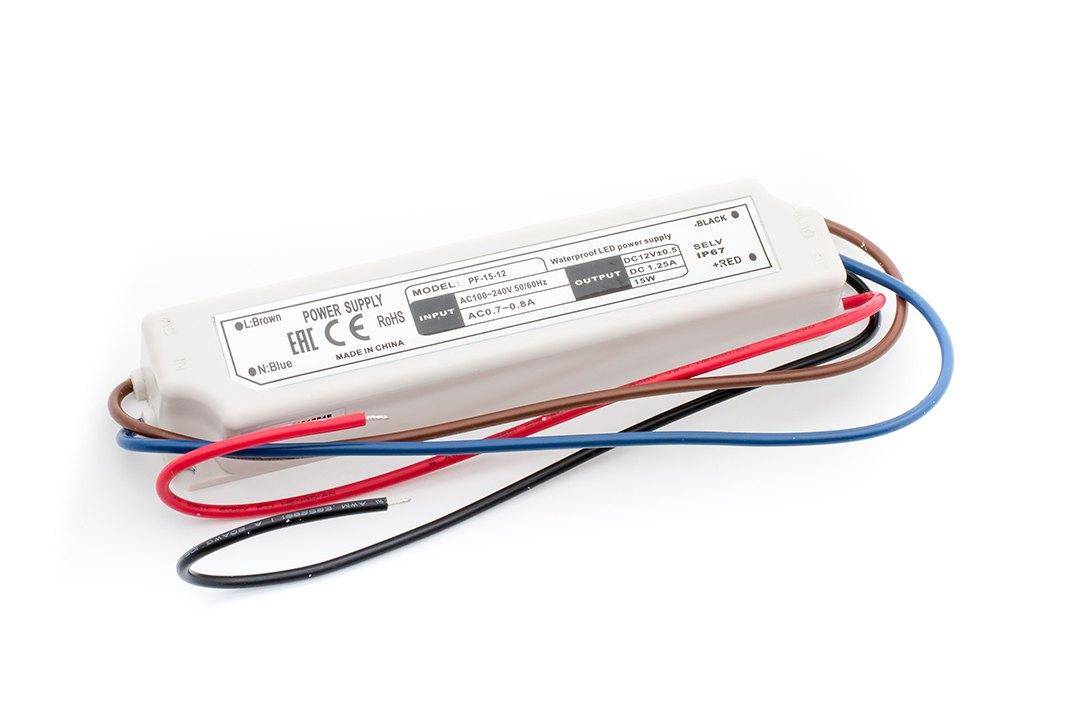

Исполнение
От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.
Выходное напряжение
Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.
Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение
Мощность
Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.
На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.
Дополнительные функции
Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.
Калькулятор расчета сечения кабеля
Советуем к прочтению другие наши статьи
Для того чтобы правильно проложить электропроводку, обеспечить бесперебойную работу всей электросистемы и исключить риск возникновения пожара, необходимо перед закупкой кабеля осуществить расчет нагрузок на кабель для определения необходимого сечения.
Существует несколько видов нагрузок, и для максимально качественного монтажа электросистемы необходимо производить расчет нагрузок на кабель по всем показателям. Сечение кабеля определяется по нагрузке, мощности, току и напряжению.
Расчет сечения по мощности
Для того чтобы произвести расчет сечения кабеля по мощности, необходимо сложить все показатели электрооборудования, работающего в квартире. Расчет электрических нагрузок на кабель осуществляется только после этой операции.
Расчет сечения кабеля по напряжению
Расчет электрических нагрузок на провод обязательно включает в себя расчет сечения кабеля по напряжению. Существует несколько видов электрической сети — однофазная на 220 вольт, а также трехфазная — на 380 вольт. В квартирах и жилых помещениях, как правило, используется однофазная сеть, поэтому в процессе расчета необходимо учитывать данный момент — в таблицах для расчета сечения обязательно указывается напряжение.
Расчет сечения кабеля по нагрузке
Таблица 1. Установленная мощность (кВт) для кабелей, прокладываемых открыто
| Сечение жил, мм 2 | Кабели с медными жилами | Кабели с алюминиевыми жилами | ||
| 220 В | 380 В | 220 В | 380 В | |
| 0,5 | 2,4 | |||
| 0,75 | 3,3 | |||
| 1 | 3,7 | 6,4 | ||
| 1,5 | 5 | 8,7 | ||
| 2 | 5,7 | 9,8 | 4,6 | 7,9 |
| 2,5 | 6,6 | 11 | 5,2 | 9,1 |
| 4 | 9 | 15 | 7 | 12 |
| 5 | 11 | 19 | 8,5 | 14 |
| 10 | 17 | 30 | 13 | 22 |
| 16 | 22 | 38 | 16 | 28 |
| 25 | 30 | 53 | 23 | 39 |
| 35 | 37 | 64 | 28 | 49 |
Таблица 2. Установленная мощность (кВт) для кабелей, прокладываемых в штробе или трубе
| Сечение жил, мм 2 | Кабели с медными жилами | Кабели с алюминиевыми жилами | ||
| 220 В | 380 В | 220 В | 380 В | |
| 0,5 | ||||
| 0,75 | ||||
| 1 | 3 | 5,3 | ||
| 1,5 | 3,3 | 5,7 | ||
| 2 | 4,1 | 7,2 | 3 | 5,3 |
| 2,5 | 4,6 | 7,9 | 3,5 | 6 |
| 4 | 5,9 | 10 | 4,6 | 7,9 |
| 5 | 7,4 | 12 | 5,7 | 9,8 |
| 10 | 11 | 19 | 8,3 | 14 |
| 16 | 17 | 30 | 12 | 20 |
| 25 | 22 | 38 | 14 | 24 |
| 35 | 29 | 51 | 16 |
Каждый электроприбор, установленный в доме, имеет определенную мощность — данный показатель указывается на шильдиках приборов или в техническом паспорте оборудования. Чтобы осуществить расчет нагрузок на провод, необходимо подсчитать общую мощность. Производя расчет сечения кабеля по нагрузке, необходимо переписать все электрооборудование, а также нужно продумать, какое оборудование может добавиться в будущем. Поскольку монтаж производится на долгий срок, необходимо позаботиться о данном вопросе, чтобы резкое увеличение нагрузки не привело к аварийной ситуации.
Например, у вас получилась сумма общего напряжения 15 000 Вт. Поскольку в подавляющем большинстве жилых помещений напряжение составляет 220 В, мы рассчитаем систему электроснабжения с учетом однофазной нагрузки.
Далее необходимо продумать, какое количество оборудования может работать одновременно. В итоге у вас получится значительная цифра: 15 000 (Вт) х 0,7 (коэффициент одновременности 70 %) = 10 500 Вт (или 10,5 кВт) — на эту нагрузку должен быть рассчитан кабель.
Выбор блока питания по электрическим характеристикам
Расчет блока питания для любой светодиодной ленты надо начинать с напряжения. Оно должно соответствовать напряжению питания ленты. Если напряжение источника будет выше, светильник быстро выйдет из строя. Если ниже – будет светиться в полнакала.
Второй важный параметр – наибольшая мощность. Она рассчитывается по следующей формуле:
Pист=Руд*Lленты*Кзап, где:
- Рист – минимальная мощность блока питания;
- Руд – удельная потребляемая мощность (мощность, которую потребляет 1 метр полотна);
- Lленты – общая длина отрезков полотна;
- Кзап – коэффициент запаса, может быть равен от 1,2 до 1,4.
Некоторые величины должны быть рассмотрены подробнее.
Как определить потребляемую мощность одного метра ленты
Проще всего определить потребляемую мощность метра полотна по технической спецификации. Там этот параметр указан в явном виде. Если ее нет, но известен тип ленты, в различных источниках можно найти эту характеристику.
Светодиоды 5050 и 3028 различаются размером.
Если и это невозможно, то во многих случаях удельное потребление можно определить с помощью линейки. Для этого надо измерить размеры светодиода и определить его форм-фактор. По этой характеристике можно найти потребляемую мощность одного светодиода, посчитать их количество на метре и перемножить.
| Светодиод | -1 | 5730-2 | |||
| Размеры, мм | 3,5х2,8 | 5х5 | 5,6х3 | 4,8х3 | 4,8х3 |
| Потребляемая мощность, Вт | 0,06 | 0,2 | 0,5 | 0,5 | 1 |
| Потребляемый ток, А | 0,02 | 0,06 | 0,15 | 0,15 | 0,3 |
Проблема только в том, что некоторые LED выпускаются в разных вариантах – с одним кристаллом или с 2-3. В этом случае и мощность будет отличаться в 2-3 раза. И единственный способ найти искомый параметр – взять наименьший отрезок ленты и запитать его от источника заведомо большей мощности. Замерив ток в амперах и умножив его на напряжение питания (12 В или другое), можно получить удельную мощность отрезка (Вт). Посчитав количество отрезков в метре, можно выйти на искомую величину.
Схема измерения тока.
Если амперметра нет, можно перед подключением к источнику питания замерить сопротивление резистора, установленного на отрезке (или считать, если маркировка доступна). После подачи питания замерить напряжение на нем и найти ток по известному соотношению: I=U/R, где I – искомый ток в амперах, U – напряжение питания в вольтах, R – сопротивление резистора.
Резистор в 300 Ом на LED-ленте.
Зачем нужен коэффициент запаса и что он учитывает
При выборе мощности БП без коэффициента запаса он будет работать на пределе своих возможностей. Этот режим имеет свои недостатки:
- «Китайский ватт» может быть меньше обычного ватта. Если говорить серьезно, это означает, что фактическая наибольшая мощность недорогих блоков питания из Юго-Восточной Азии зачастую меньше задекларированной.
- Часть электронных компонентов на максимальном токе (и максимальном нагреве) имеет сокращенный срок службы. Это особенно касается намоточных деталей (трансформаторов, дросселей), которые в недорогих блоках питания делаются вручную кустарным способом из тонкого провода с некачественной изоляцией.
- Если в источнике питания есть некачественно пропаянные контакты (это вполне обычный случай), то на максимальном токе они будут нагреваться и качество соединения будет ухудшаться. Это вызовет еще больший нагрев, и так по кругу до выхода из строя.
- При небольшом повышении температуры в помещении электронный блок выходит на предельный режим и его срок службы непредсказуемо сокращается.
- Потребляемая осветительной системой мощность зависит от схемы (хоть и не критически). Конфигурация осветителя может содержать: диммер (диммеры), RGB-контроллер, драйвер (или несколько), усилитель (возможно, не один), прочие приборы.
Подключение LED-ленты через блок управления.
Все эти устройства потребляют токи на холостой ход и на собственные нужды (питание внутренней схемы и т.д.), их КПД не равен 100%. По сравнению с токами, потребляемыми LED-светильниками, они невелики. Но если БП работает в режиме «на грани», эта небольшая добавка может стать критической.
Исходя из этих соображений, по реальной ситуации к рассчитанной мощности надо добавить когда 20, а когда и 40 процентов.
