Схемы, устройство и работа энергосберегающих ламп
Рейтинг: / 1
Share
Класс!
Поделиться
Компактные энергосберегающие лампы работают так же, как и обычные люминесцентные лампы с тем же принципом преобразования электрической энергии в световую. Трубка имеет на концах два электрода, которые нагреваются до 900-1000 градусов и испускают множество электронов, ускоряемых приложенным напряжением, которые сталкиваются с атомами аргона и ртути. Возникающая низкотемпературная плазма в парах ртути преобразуется в ультрафиолетовое излучение. Внутренняя поверхность трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет. К электродам подводится переменное напряжение, поэтому их функция постоянно меняется: они становятся то анодом, то катодом. Генератор подводимого к электродам напряжения работает на частоте в десятки килогерц, поэтому энергосберегающие лампы, по сравнению с обычными люминесцентными лампами, не мерцают.
Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

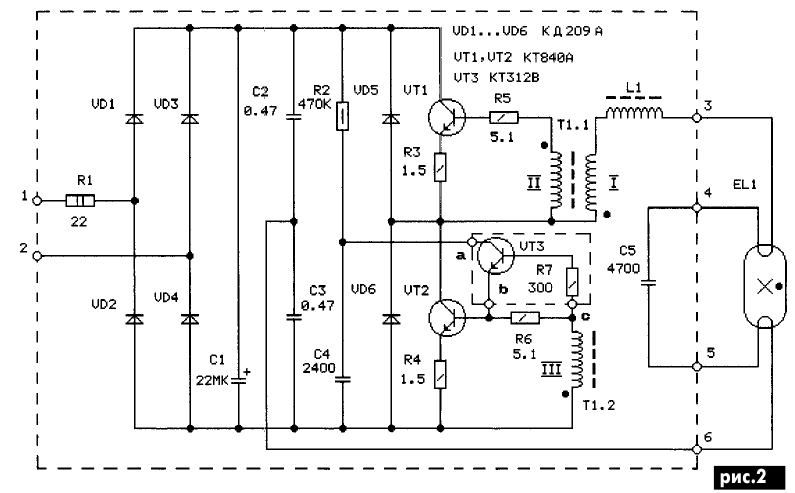

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.
При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.
Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.
Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.
Неисправности энергосберегающих ламп
Конденсатор C3 часто выходит из строя. Как правило, это бывает в лампах, в которых используются дешёвые компоненты, расчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя тназисторов Q1 и Q2 и вследствие этого – R1, R2, R3 и R5. При запуске лампы генератор часто оказывается перегружен и транзисторы часто не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.
Иногда колба лампы может быть повреждена из-за деформации, перегрева, разницы температур. Чаще всего лампы перегорают в момент включения.
Ремонт
Ремонт обычно заключается в замене пробитого конденсатора C3. Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора, могут перегреться и сгореть транзисторы. Как правило, используются транзисторы MJE13003.
Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать.
Устройство лампы

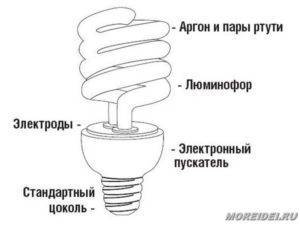

Лампа обычно состоит из двух частей. Верхняя часть имеет отверстия, в которые вставляется трубка. Вторая часть – больше по размерам, в ней находится печатная плата с деталями, к которой идут выводы от трубки. От верхней части платы идут провода к цоколю лампы. Обе части лампы имеют защёлки, иногда они приклеиваются. Чтобы разобрать лампу, нужно пройтись небольшой отвёрткой по месту соединения частей.
Схемы энергосберегающих ламп, как правило, очень похожи.
Схема энергосберегающей лампы Osram
Схема энергосберегающей лампы Philips
Переделка
Чтобы сделать маломощный блок питания, достаточно снабдить навивкой из медной проволоки уже имеющийся в схеме лампы дроссель. Для удобства – придётся на время выпаять его из платы. Перед началом работ по «улучшению» дросселя — обязательно снимите с него заводское покрытие (плёнку, клей, картон и т.д.).
Подключенный трансформатор
Проложите новую изоляцию между первичной заводской намоткой и будущей. Это может быть как кусочек специального электрокартона, так и обычная бумага (изолента). Толщина изоляционного прослойки должна составлять не менее 0,1 мм. Теперь можно приступать к намотке.Диаметр проволоки желательно подбирать такой же, какой был использован на самом дросселе. Слишком тонкий – будет перегреваться, и может быстро вывести весь блок из строя, а толстую проволоку – просто негде будет разместить в ограниченном пространстве рамки. Количество витков зависит от того, какой мощности блок питания вам нужен. Для маломощного блока достаточно десяти витков, для больших нагрузок – мотайте, пока не закончится свободное место на катушке дросселя. Зачастую места в окне магнитопровода очень мало, поэтому много витков наложить и не удастся.

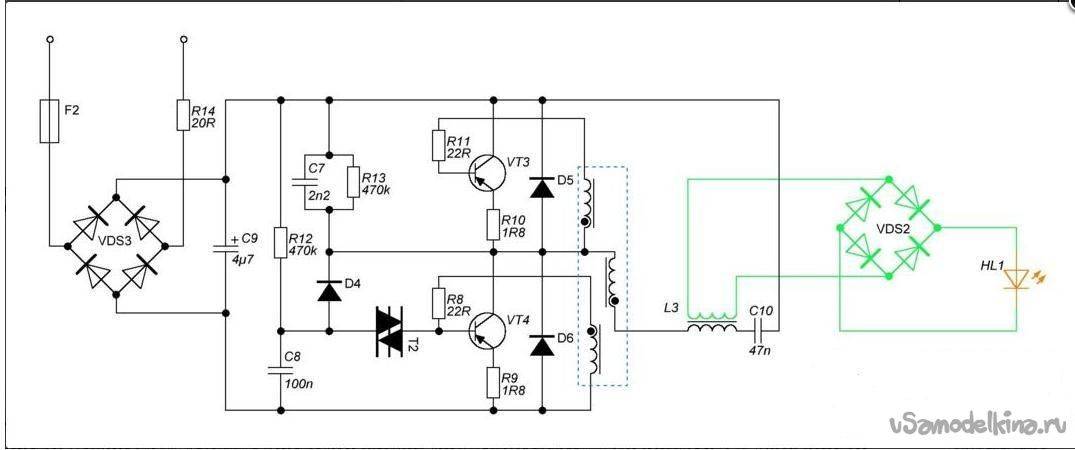

Ниже приведена схема и рядом, для наглядности, доработанная плата, где дроссель уже снабжён дополнительной обмоткой.
Подключение блока питания
Теперь нам нужно замкнуть два крайних порта (они помаркованы на плате как P1 и P4) из четырёх, которыми раньше нити накаливания, расположенные в колбе, подсоединялась к плате. На картинке выше данное соединение выполнено проводом в белой толстой изоляции.
Благодаря этим нехитрым манипуляциям схема бывшей лампы будет генерировать переменный ток с высокой частотой. Выдаваемое такой системой напряжение будет примерно таким же, какое заявлено производителем на корпусе лампочки.
Вот в принципе и всё, заготовка импульсного блока питания готова. Снабжайте плату нужным портом и эксплуатируйте дальше на своё усмотрение. Такое приспособление успешно может использоваться, например, как блок питания зарядного устройства электронных часов или мобильного телефона. Также можно, удлинив провода питания, прикрепить к ним вилку — чтобы включать в розетку, а к портам, ответственным за освещение, подсоединить обычную лампу дневного света (без стартера). Они имеют тот же принцип работы, что и «экономки» и прекрасно заменят вышедшую из строя спиралевидную колбу. Стоимость таких ламп гораздо ниже, чем энергосберегающие в сборе, а светят они ничуть не хуже (и так же экономно).
В чем суть реконструкции балласта
Чтобы получить возможность подключения нагрузки к отдельной обмотке, надо либо намотать ее на дросселе L5, либо применить дополнительный трансформатор. Переделка балласта в ИБП предусматривает:
- разборку корпуса балласта КЛЛ. Это можно сделать отверткой, которую надо поочередно, шаг за шагом вставлять по линии соприкосновения его деталей. Прилагаемое к лампе усилие не должно быть чрезмерным для колбы. Надо постараться давить на нее с минимальной силой.
Как открыть корпус балласта КЛЛ
- Отсоединение контактов лампы от платы балласта. Для этого их жилки отматываются с четырех штырьков на плате.
Отсоединение контактов колбы

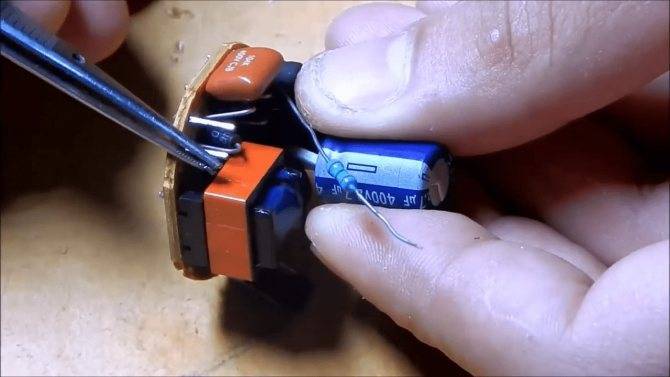

- Извлечение платы и соединение всех четырех штырьков перемычками (шунтирование лампы).
Плата балласта извлечена из лампы Для дальнейшей переделки электронного балласта в блок питания из энергосберегающей лампы надо принять решение относительно трансформатора:
- использовать имеющийся дроссель, доработав его;
- либо применить новый трансформатор.
Скачать справочные данные на транзисторы для люминесцентных ламп
• mje13001 / Даташит на транзистор mje13001, pdf, 88.67 kB, скачан: 6908 раз./
• MJE13002 (УКТ9145Б),MJE13003 (УКТ9145Б)_40W / Даташит на транзисторы, pdf, 187.82 kB, скачан: 9419 раз./
• MJE13004 MJE13005_75W / Даташит на транзисторы NPN, pdf, 184.15 kB, скачан: 4059 раз./
• mje13005_on_75W / Даташит на транзисторы к энергосберегающим лампам., pdf, 135.38 kB, скачан: 4018 раз./
• mje13006 mje13007_80W / Даташит на транзисторы к энергосберегающим лампам., pdf, 192.8 kB, скачан: 3613 раз./
• MJE13007-On_80W / Даташит на NPN транзисторы к энергосберегающим лампам., pdf, 127.07 kB, скачан: 10257 раз./
• mje13008 mje13009_100W / Даташит на NPN транзисторы к энергосберегающим лампам. Собраны несколько даташитов разных производителей в один файл., pdf, 1.07 MB, скачан: 4754 раз./
Эффективный синхронный выпрямитель. Или вторая жизнь электронному хламу
Выпрямление тока при помощи диода и транзистора: преимущества и недостатки.
Речь пойдет о схеме выпрямителя с применением транзисторов с изолированным затвором, англ. сокращённо Mosfet.
В схеме применён самый распространённый Mosfet с индуцированным каналом N-проводимости. Главным преимуществом из за которого широко применяются такие ключи в современных электронных устройствах в схемах питания – это малое сопротивление и падение напряжения в открытом состоянии (не более 0.1 В).
Вот классическая схема включения для проверки и изучения работы транзистора с N-каналом:
Схема включения для проверки транзистора Mosfet
Открытие ключа с N-каналом происходит когда приложить (зарядить затвор) положительное напряжение к затвору (Gate) относительно истока (Source), соответственно чтобы закрыть транзистор, нужно разрядить затвор, то есть потенциал на нём должен быть ниже напряжения открывания перехода. В открытом состоянии ключ проводит ток в обе стороны.

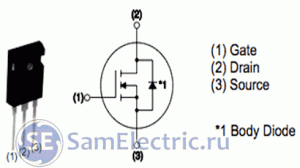

Напоминаю, что схема такого транзистора и цоколевка выводов такая:
Есть особенности, которые нужно учитывать при выпрямлении тока при помощи такого транзистора:
- наличие паразитного диода между стоком и истоком.
- затвор имеет емкость, что влияет на скорость срабатывания при повышении частоты.
Возникает вопрос: в чём заключается эффективность выпрямителя на этих транзисторах и зачем все эти сложности? Давно придуманы диоды Шоттки, прямое падение на переходе металл-полупроводник которых в два раза меньше чем на P-N переходе у обычного кремниевого диода, но когда необходимо питание с низким напряжением и большим током потребления, потери КПД даже на диодах Шоттки уже значительные!
Таблица потерь мощности на диодах Шоттки в при работе на разных напряжениях:
| напряжение блока питания | падение на выпрямительном диоде Шоттки | мощность рассеиваемая на диоде | потери |
| 12 В* 1 А=12 Ватт | 0.4 В 1А | 0.4 Ватт | 4,8 % |
| 5 В* 2 А=10 Ватт | 0.4 В 2 А | 0.8 Ватт | 8 % |
| 3.1 В* 3 А=9,3 Ватт | 0.4 В 3 А | 1.2 Ватт | 11% |
В современной компьютерной технике, где напряжения питания процессоров могут быть в пределах 1 В, блок питания всего компьютера делается на более высокое напряжение, при этом не страдает КПД из за потерь на выпрямителе, а уже в самой схеме напряжение блока питания преобразуется импульсными понижающими преобразователями с использованием схем синхронных выпрямителей на Mosfet.
Ниже приведена известная схема блока питания с низким выходным напряжением и с использованием Mosfet в качестве выпрямителя.
Выпрямитель с низким выходным напряжением с использованием Mosfet транзистора
Верхняя обмотка трансформатора – обмотка управления транзистора, нижняя – силовая, количеством её витков определяется выходное напряжение такого выпрямителя, а площадью сечения – ток. Подробности разберём ниже.
Вторая жизнь электронных балластов КЛЛ
Радиолюбители давно широко используют платы сгоревших “экономок” (КЛЛ) со схемой электронного балласта, а также похожих по схеме электронных трансформаторов для питания галогенных ламп в своих проектах. Сейчас это актуально из за перехода на более эффективное освещение на светодиодах, такие электронные трансформаторы и балласты становятся не нужны, а их можно применить как источник питания для других целей после несложной переделки.

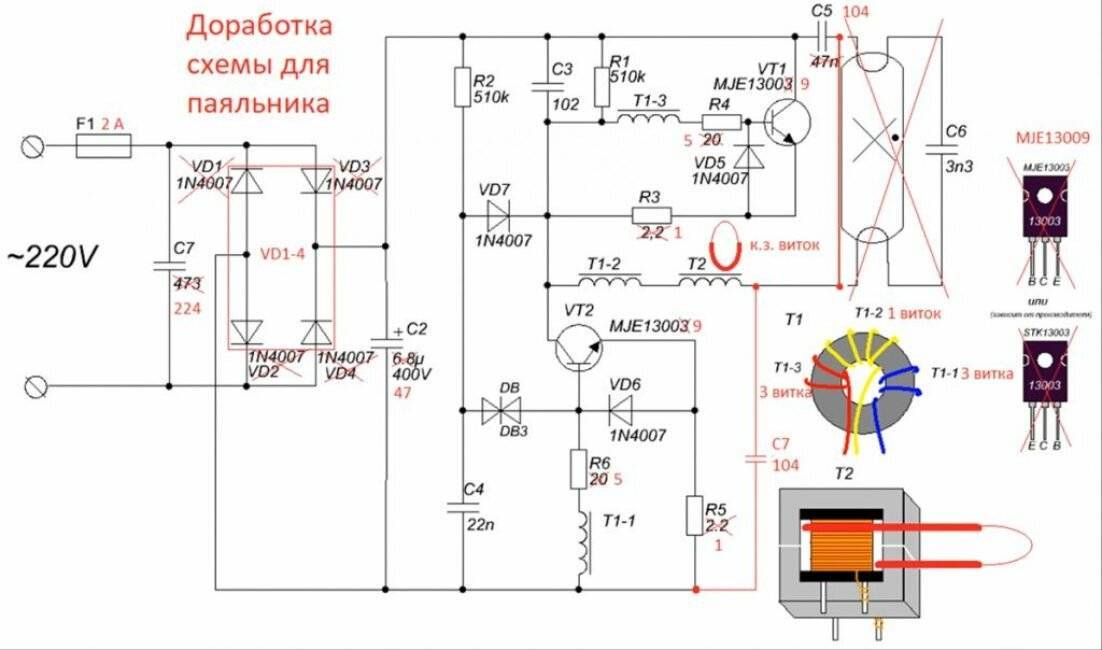

В схеме стандартного балласта от КЛЛ, переделка состоит в том, чтобы поставить перемычку как показано по схеме:
Ремонт при перегоревшей нити
Ремонтные работы с нитью влекут за собой работу балласта во внештатном режиме. Это означает, что при возникновении серьезной перегрузки пускорегулирующий аппарат выйдет из строя. При отсутствии перегрузок лампа обычно продолжает бесперебойное функционирование в течение 9–18 месяцев. Продолжительность срока службы зависит от использованных в схеме деталей, а также их качества.
В случае перегорания только одной нити шунтируем ее сопротивлением. Как это сделать, показано на рисунке.
Для создания шунтирующего сопротивления (RШ) рекомендуется ставить резистор, сопротивление которого равно второй (неповрежденной) нити накала. Однако такой подход не является полностью достоверным, так как мы измеряли сопротивление «холодной» нити. Если установить равнозначный резистор, то есть риск, что он вскоре сгорит. Поэтому лучше установить резистор с номинальным сопротивлением 22 Ом и мощностью от 1 Вт.
Принципы работы и устройства
Люминесцентные лампы представляют собой стеклянную полую колбу, которая наполнена ртутными парами. В момент включения в них создается электрический дуговой разряд между двумя электродами, устроенный пусковым конденсатором. Он приводит к возникновению ультрафиолетового излучения, невидимого для человеческого глаза. Для его преобразования в видимый свет на стенки колбы наносится люминофор (чаще всего используют соединения галофосфат кальция или ортофосфат кальция-цинка). При прохождении ультрафиолета через люминофор образуется яркий свет. Его светоотдача значительно превосходит свечение вольфрама в лампах накаливания при аналогичном энергопотреблении. Цвет зависит от состава люминофора.
В отличие от обычной лампы, энергосберегающие люминесцентные модели нельзя подсоединить напрямую к источнику тока 220 В. В выключенном состоянии пары ртути внутри колбы имеют очень большое сопротивление, поэтому для образования разряда необходимо подать импульс высокого напряжения. Кроме того, в момент запуска, сразу после возникновения разряда, лампа имеет большое отрицательное сопротивление, которое без защитных элементов в схеме может привести к короткому замыканию. Для трубчатых вариантов используется электромагнитный балласт, который устанавливается в сам светильник.
Резисторы и конденсаторы
Между диодным мостом и генератором установлен сглаживающий электролитический конденсатор. Он нужен для сглаживания пульсаций. Обычно его емкость от пары единиц, до нескольких десятков микрофарад. На его верхней крышке есть выштамповка, она нужна, чтобы избежать его взрыва.
Обратите внимание: Если конденсатор треснул или вздулся – он отработал свой срок. Когда видимых повреждений корпуса нет – прозвоните, между обкладками не должно быть короткого замыкания
Сначала прозвонка начнет пищать, а по мере заряда перестанет. В таком случае конденсатор исправен
Когда видимых повреждений корпуса нет – прозвоните, между обкладками не должно быть короткого замыкания. Сначала прозвонка начнет пищать, а по мере заряда перестанет. В таком случае конденсатор исправен.
У конденсаторов 4 неисправности:
- Обрыв.
- Пробой (замыкание).
- Потеря емкости.
- Вздутие (только у электролитических из-за температур и закипания электролита).
Третий способ диагностики как моста, так и конденсатора – проверка напряжения, оно должно быть около 310 В, это величина амплитудного напряжения в сети 220 В.
В момент включения лампы происходит заряд сглаживающего конденсатора, через диодный мост протекает большой ток. Диоды сильно нагружаются от всплеска тока, и, со временем, могут сгореть. В некоторых лампах установлен токоограничительный резистор, он снижает величину зарядного тока, и играет роль предохранителя (основного или дополнительного). В дорогих моделях и в мощных блоках питания, где установлены крупные фильтрующие конденсаторы, используют термистор.
Определение:
Термистор – это резистор, сопротивление которого снижается при повышении температуры элемента.
Для проверки работоспособности можно замерить сопротивление, если оно равно меньше 100 Ом – все в порядке. Когда термистор сгорел и нечем заменить, можно, но не нужно, убрать его из цепи, впаяв на это место перемычку.
Исключения:
Неполадка конденсатора иногда не очевидна, ее можно диагностировать по тому, что лампочка начинает мигать при запуске или во время работы, это связано с малой емкостью или нестабильной работой накопителя.
Определяем неисправные элементы на плате пускорегулирующего устройства.
Предохранитель.
В первую очередь проверяем предохранитель. Найти его легко. Одним концом он припаян к центральному контакту цоколя лампы, а вторым к плате. На него надета трубка из изоляционного материала. Обычно при такой неисправности предохранители не выживают.
Но как оказалось, это не предохранитель, а пол ваттный резистор сопротивлением около 10 Ом, причем был сгоревшим (в обрыве).
Определяется исправность резистора легко. Мультиметр переводите в режим измерения сопротивления на предел «прозвонка» или «200» и производите замер. Если резистор-предохранитель целый, то прибор покажет сопротивление около 10 Ом, ну а если покажет бесконечность (единицу), значит, он в обрыве. Как измерить сопротивление можно прочитать здесь.
Здесь один щуп мультиметра ставите к центральному контакту цоколя, а второй к месту на плате, куда припаян вывод резистора-предохранителя.
Еще один момент. Если резистор-предохранитель окажется сгоревшим, то когда будете его выкусывать, старайтесь откусить ближе к корпусу резистора, как показано на правой части верхнего рисунка. Потом к выводу, оставшемуся в цоколе, будем припаивать новый резистор.
Колба (лампа).
Далее проверяем сопротивление нитей накала колбы. Желательно выпаять по одному выводу с каждой стороны. Сопротивление нитей должно быть одинаковым, а если разное, значит, одна из них сгорела. Что не очень хорошо.
В таких случаях специалисты советуют параллельно сгоревшей спирали припаять резистор таким же сопротивлением, как у второй спирали. Но в моем случае обе спирали оказались целыми, а их сопротивление составило 11 Ом.
Следующим этапом проверяем на исправность все полупроводники – это транзисторы, диоды и стабилитрон. Если Вы не знаете, как проверить транзистор или диод, то прочитайте статью, как проверить транзистор мультиметром.
Как правило, полупроводники не любят работу с перегрузкой и коротких замыканий, поэтому их проверяем тщательно.
Диоды и стабилитрон.
Диоды и стабилитрон выпаивать не надо, они и так прекрасно прозваниваются прямо на плате. Прямое сопротивление p-n перехода диодов будет находиться в пределах 750 Ом, а обратное должно составлять бесконечность. У меня все диоды оказались целыми, что немного обрадовало.
Стабилитрон двуханодный, поэтому в обоих направлениях должен показать сопротивление равное бесконечности (единица).
Если у Вас некоторые диоды оказались неисправные, то их надо приобрести в магазине радиокомпонентов. Здесь используются 1N4007. А вот номинал стабилитрона определить не смог, но думаю, что можно ставить любой с подходящим напряжением стабилизации.
Транзисторы.
Транзисторы, а их два — придется выпаять, так как их p-n переходы база-эмиттер зашунтированы низкоомной обмоткой трансформатора.
Один транзистор звонился и вправо и влево, а вот второй был якобы целым, но вот между коллектором и эмиттером, в одном направлении, показал сопротивление около 745 Ом. Но я значение этому не придал, и посчитал его неисправным, так как с транзисторами типа 13003 дело имел в первый раз.
Транзисторы такого типа, в корпусе ТО-92, найти не смог, пришлось купить размером больше, в корпусе ТО-126.
Резисторы и конденсаторы.
Их тоже надо все проверить на исправность. А вдруг.
У меня еще оставался один SMD резистор, номинал которого небыло видно, тем более, что принципиальную схему этого пускорегулирующего устройства я не знал. Но была еще одна такая же рабочая энергосберегающая лампа, и она пришла мне на выручку. На ней видно, что номинал резистора R6 составляет 1,5 Ома.
Чтобы окончательно убедиться в том, что все возможные неисправности были найдены, я прозвонил все элементы на рабочей плате и сравнил их сопротивления на неисправной. Причем выпаивать ничего не стал.
1. Транзисторы 13003 – 2 шт. по 10 рублей каждый (в корпусе ТО-126 — взял 10 штук); 2. SMD резисторы — 1,5 Ома и 510 кОм по 1 рублю каждый (взял по 10 штук); 3. Резистор 10 Ом – 3 рубля за штуку (взял 10 штук); 4. Диоды 1N4007 – 5 рублей за штуку (взял 10 штук на всякий случай); 5. Термоусадка – 15 рублей.
Схемы электронных балластов для люминесцентных ламп
Оборудование имеет небольшое количество элементов. Какие они выполняют функции, а также что представляют собой, мы поговорим ниже.
Переменное напряжение принимает на себя диодный мост. Здесь оно выпрямляется и происходит его сглаживание с помощью фильтрующего конденсатора. Как правило, к мосту крепятся предохранитель и фильтрующее устройство для устранения электромагнитных помех. В некоторых ЭПРА зарубежного производства фильтры отсутствуют, а ёмкость сглаживающего элемента меньше, чем требуется, что становится причиной появления проблем в работе осветительного оборудования.
Затем напряжение попадает на автоматический генератор. Даже по самому названию можно понять, для какой цели он здесь установлен. В данном случае происходит этот процесс на одном или нескольких транзисторах, их количество зависит от мощности. К трансформатору, который имеет три намотки, подключаются транзисторы. Они бывают нескольких типов, выбор зависит от того, какая мощность у осветительного оборудования.
Несмотря на то, что имеет название транзистор, его вид необычный. На это устройство, которое является ферритовым кольцом, наматываются три обмотки, каждая из нескольких витков. Две имеют роль управляющих, а одна рабочая. Функции по созданию импульсов чтобы включать и выключать лампу выполняют управляющие.
Как устроена и работает энергосберегающая лампа
Энергосберегающие лампысегодня все больше вымещают обычную лампочку накала практически во всехобластях благодаря свой более экономной схеме потребления электроэнергии и долговечности.
Рассмотрим, какиеразновидности подобного вида светильников существуют и чем они различаются,каким набор эксплуатационных параметров они характеризуются, каков принцип иустройство их работы, каковы основные составляющие схемы, а также какосуществляется процесс розжига в них.
Основные эксплуатационные характеристики
При выбореэнергосберегающих люминесцентных ламп большое влияние на сферу их дальнейшегоприменения оказывает следующие набор характеристик:
- Мощность. Варьируется в пределах от 7 до 100 Вт и свыше. Для бытовых условий достаточно моделей до 20 ватт (что сопоставимо по яркости с лампой накала в 5 раз сильнее!).
- Модификация цоколя. Выбирается, исходя из особенностей светильника.
- Геометрия колбы. Учитывается по параметрам прибора освещения и соответствия внешним условиям использования.
- Температура излучения. Зависит от назначения освещаемых предметов.
- Срок эксплуатации. Изменяется от 5 до 12 тыс. часов.
Важно! Энергосберегающая лампа в любой схеме освещения понижает энергопотребление на 80%. Отличается надежностью, долговечность, малыми размерами и небольшим коэффициентом теплообразования
Однако они имеют повышенную стоимость и могут легко выйти из строя при нарушении условий эксплуатации.
Принцип работы и устройствоэнергосберегающей лампы
Стеклянная колбалюминесцентной лампы заполнена параобразной ртутью. Непосредственно в моментвключения между двумя электродами на спирали образуется мощный плазменныйразряд.
В результате атомы газа-металла переходят в активное состояние иначинают излучать в ультрафиолетовом спектре.
Последнее проходя через люминофор(светящееся вещество, нанесенное тонким слоем с обратной стороны стекляннойповерхности), трансформируется в световой поток (гораздо мощнее, чем от обычнойлампы накала) в видимом спектре излучения.
На рисунке изображенасхема трубчатой энергосберегающей люминесцентной лампы и ее основные компоненты.
При этом от обычногосетевого тока в 220В подобная инициация не происходит, так как пары ртути имеютсильное сопротивление и для их разгона требуется напряжение в несколько тысячвольт. Поэтому в схеме лампы для этой цели всегда присутствует специальныймодуль. Чтобы в результате такого сильного импульса не возникало короткоезамыкание, применяется электромагнитный балласт.
Основные выводы
Энергосберегающие лампыразличаются по типу цоколя на резьбовые и штырьковые, по температуре цветасветового потока, а также по геометрическим параметрам и форме колбы. При этомсреди ее основных эксплуатационных характеристик выделяются:
- Мощность.
- Вид цоколя.
- Форма колбы.
- Цветовая температура.
- Срок эксплуатации.
Работа энергосберегающей люминесцентной лампы основана на схеме розжига свечения паров ртути под действием высоковольтного напряжения, проходящего через спираль накала. Ее главными особенностями являются долговечность, экономия, равномерное яркое свечение и возможность самостоятельного ремонта.
Тестирование ИБП
Но перед присоединением к сети 220 В последовательно с нашим блоком, переделанным своими руками из лампы, обязательно соединяется мощный резистор. Это мера соблюдения безопасности. Если через импульсные транзисторы в блоке питания потечет ток короткого замыкания, резистор его ограничит. Очень удобным резистором в таком случае может стать лампочка накаливания на 220 В. По мощности достаточно применить 40–100-ваттную лампу. При коротком замыкании в нашем устройстве лампочка будет светиться.
Последовательное соединение платы с лампочкой перед подачей напряжения 220 В
Далее присоединяем к выпрямителю щупы мультиметра в режиме измерения постоянного напряжения и подаем напряжение 220 В на электрическую цепь с лампочкой и платой источника питания. Предварительно обязательно изолируются скрутки и открытые токоведущие части. Для подачи напряжения рекомендуется применить проводной выключатель, а лампочку вложить в литровую банку. Иногда они при включении лопаются, а осколки разлетаются по сторонам. Обычно испытания проходят без проблем.
Стоит ли ремонтировать энергосберегающие лампы
Решение о том, ремонтировать или не ремонтировать лампу, во многом зависит от количества неисправных источников света. Если речь идет о единственной перегоревшей лампочке, не стоит связываться с трудоемким процессом ремонта. Когда ламп много, ремонт обретает экономический смысл. Из частей нескольких ламп реально собрать одну, которая будет работоспособной. Из практики известно, что для сборки одной лампочки понадобятся детали от 3–4 испорченных источников света.
Следует знать! Любая лампа рассчитана на определенный срок службы и характеризуется ограниченным коммутационным резервом. Срок службы чаще всего указывается в часах (например, 10 или 20 тысяч часов).
Принимая решение о ремонте лампы, стоит подумать о предстоящих затратах. Придется потратиться на покупку деталей (если их нельзя взять из лампочек, которые перегорели), на поездку в магазин или на рынок. Кроме того, процесс поиска и причин достаточно трудоемок, поэтому следует учесть и затраты времени.
Обратите внимание! Отремонтированные лампы часто имеют дефект: освещение подключается с некоторым запозданием
