Как выбрать розетку с индикатором потребляемой мощности

Ваттметр для чего нужен – назначение, типы, подключение, применение, параметры

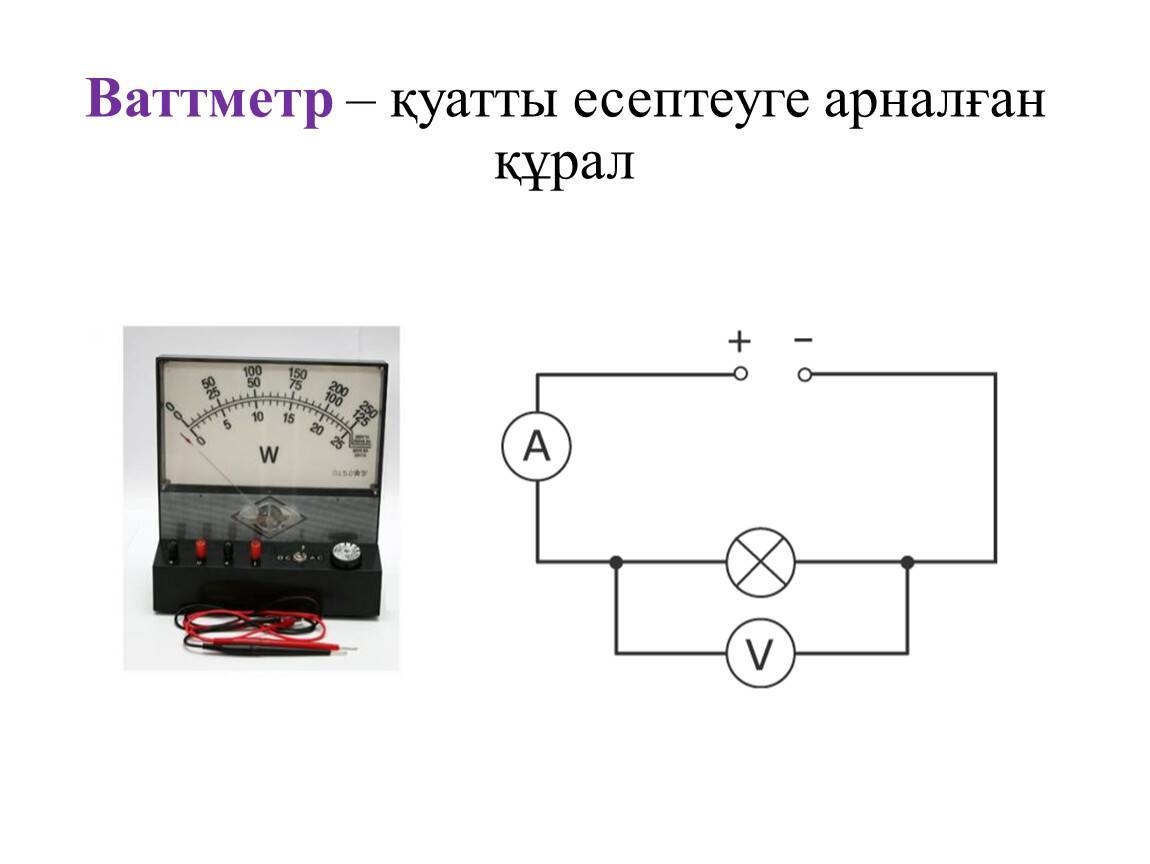

Измеряют мощность электрического тока специальным прибором – ваттметром. И если в цепи постоянного тока она рассчитывается простым умножением силы тока на напряжение (достаточно наличия вольтметра и амперметра), то в сети переменного тока без измерительного оборудования не обойтись. Также им контролируют режим работы электрического оборудования и учитывают расход энергии.

Применение Ваттметров

Основная область применения – это электроэнергетическая промышленность и машиностроение, мастерские по ремонту электроприборов. Однако достаточно широко используют и бытовые измерители, которые приобретают любители электроники, компьютеров и просто обыватели – для учета и экономии энергопотребления.

Применяют ваттметры для:

Типы ваттметров

Измерению мощности предшествует измерение силы тока и напряжения исследуемого участка цепи.

В зависимости способов измерения, преобразования данных и показа итоговой информации, ваттметры делятся на аналоговые и цифровые.

Аналоговые ваттметры бывают показывающие и самопишущие и отражают активную мощность участка цепи. Табло показывающего прибора имеет полукруглую шкалу и поворачивающуюся стрелку. Деления шкалы отградуированы в соответствии с определенными величинами мощности, измеряемой в ваттах (Вт).

Цифровые ваттметры измеряют как активную, так и реактивную мощность. Кроме того, на дисплей прибора могут выводиться (кроме показания мощности) также и сила тока, напряжение, и расход энергии по времени. Данные измерений можно вывести удаленно на компьютер оператора.

Видео о ваттметре из Китая:

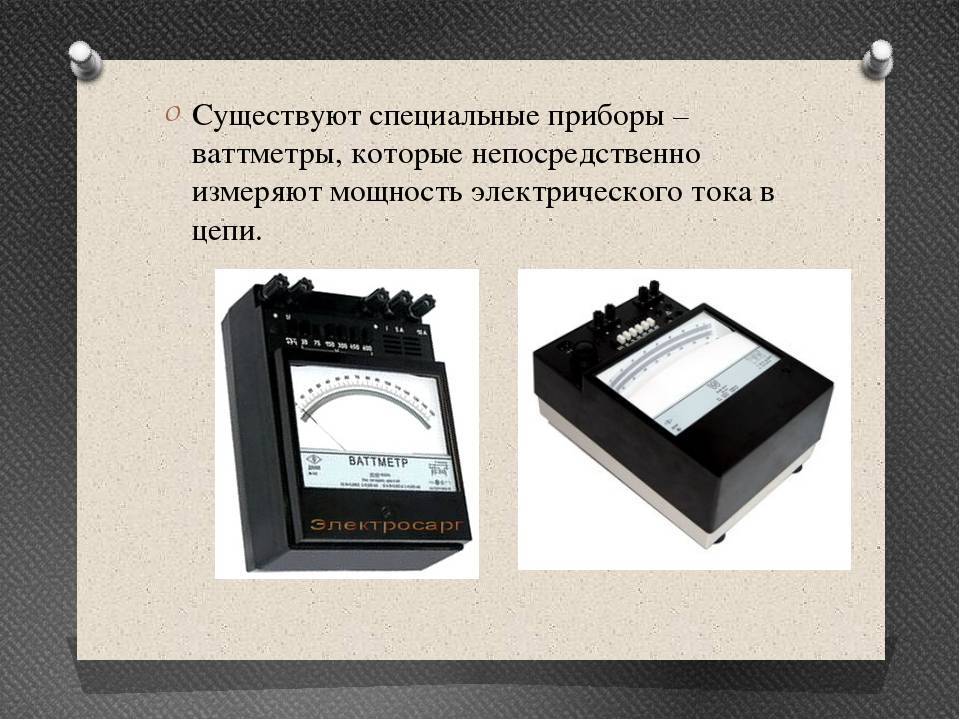

Аналоговые ваттметры

Наиболее распространенными и точными аналоговыми ваттметрами являются приборы электродинамической системы.

Принцип работы основан на взаимодействии двух катушек. Одна из них – неподвижная, имеет толстую обмотку с небольшим числом витков и малое сопротивление. Подключается последовательно с нагрузкой. Вторая катушка – подвижная.

Ее намотка выполнена из тонкого провода и имеет большое количество витков, поэтому и сопротивление у нее высокое.

При подключении прибора к сети, в катушках образуются магнитные поля. Их взаимодействие создает вращающий момент, который отклоняет подвижную катушку с подсоединенной к ней стрелкой на определенный угол.

Величина угла эквивалентна произведению силы тока и напряжения в данный момент времени.

Цифровые ваттметры

В основе работы цифрового ваттметра лежит предварительное измерение силы тока и напряжения. Для этого на входе устанавливаются: последовательно нагрузке – датчик тока, параллельно – датчик напряжения. Они могут выполняться на базе термисторов, измерительных трансформаторов, термопар и других элементов.

Мгновенные значения полученных величин тока и напряжения посредством аналого-цифрового преобразователя передаются к встроенному микропроцессору. Здесь производятся необходимые вычисления (находится активная и реактивная мощности) и выдаются в виде итоговой информации на дисплей и подключенные внешние устройства.

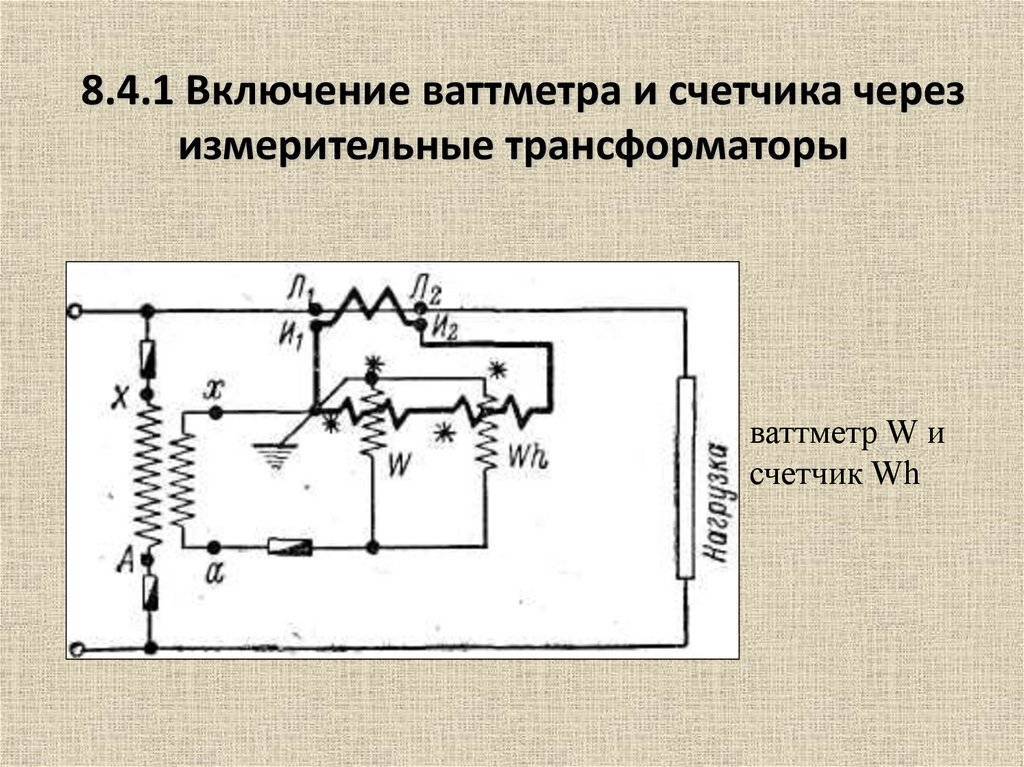

Рисунок — Схема подключения Ваттметра

Подключение Ваттметра

Ваттметры имеют четыре клеммы (2 входа, 2 выхода) для подключения. Две из них используют при сборе последовательной (токовой) цепи – ее подключают первой, а две – для параллельной (цепи напряжения).

Начало цепи напряжения (вход) подключают к началу токовой цепи (соединить клеммы перемычкой), соединенному с одним зажимом сети. Конец цепи напряжения (выход) соединяют с другим зажимом сети.

Рассмотрим несколько ваттметров разного исполнения и разных производителей:

Многофункциональный цифровой ваттметр СМ3010 класса точности 0,1

Предназначен для измерения активной мощности, тока, напряжения и частоты в цепях постоянного тока и в однофазных цепях переменного тока; для поверки ваттметров, амперметров, вольтметров класса 0,3 и ниже, частотомеров класса 0,01 и ниже.

Пределы измерения тока Iп:

на постоянном и переменном токе: 0,002-0,005-0,01-0,02-0,05-0,1-0,2-0,5-1-2-5-10 А.

Пределы измерения напряжения Uп:

Функциональные возможности

Показания в верхней части дисплея могут быть следующими:

• напряжение в сети (Вольт);
• текущее потребление тока (Ампер);
• максимально зафиксированный ток (Ампер);
• текущее потребление мощности (Ватт);
• максимально зафиксированная мощность (Ватт);
• ток перегрузки (Ампер);
• частота тока сети (Герц);
• коэффициент мощности (cos φ).

Данные обновляются примерно раз в полторы секунды. В средней части можно наблюдать:

• время работы подключенного устройства;
• текущее время;
• общее количество «набежавших» киловатт-час (кВт*ч);
• стоимость 1 киловатта в час (задаётся);
• общая стоимость за время работы.

Обновление раз в секунду. Нижняя часть дисплея отведена для статистики «съеденных» кВт*ч за 7 дней. Крайний правый столбец обозначен как «-1», то есть показания за вчерашний день. Каждая полоска может обозначать 1, 2, 5, 10 или 15 кВт*ч, подбирается автоматически. Функция статистики пригодится тем, кто планирует постоянно использовать ваттметр, а не для единичных измерений.

Плюсы и минусы приборов

К недостаткам можно отнести ограничение по максимальной нагрузке в пределах 3,6 кВт, хотя большинство домашних приборов укладываются в этот показатель. Не удастся проверить работу техники при сильном морозе: в неотапливаемом помещении работа прибора будет неправильной.

Достоинств у ваттметров множество:

• возможность оценить работу всех приборов в доме;
• простота в эксплуатации — справится даже новичок;
• отсутствие необходимости в особых схемах включения, в применении переходников;
• получение полной информации о работе техники;
• возможность подсчитать затраты и сэкономить в будущем;
• приемлемая цена, доступность.

Бытовые ваттметры — многофункциональные устройства, которые должны быть в каждом доме. Изделия заменят ряд других приборов для любителей электротехники и помогут контролировать энергопотребление в квартире.

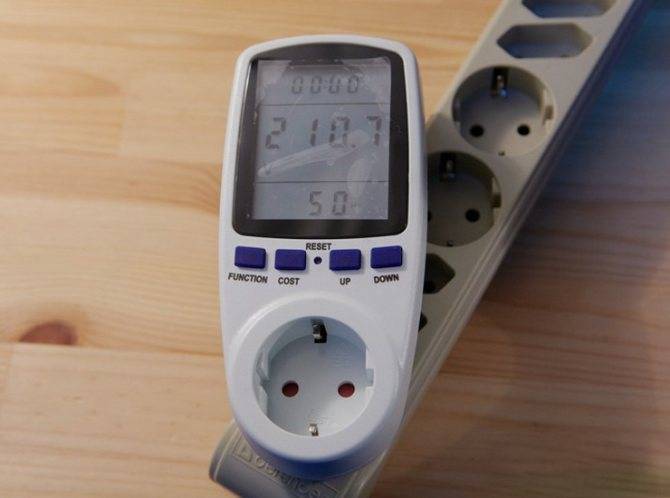

Внешний вид

Розетка выполнена в белом цвете, с синими кнопками.

С лицевой стороны розетка, монохромный дисплей и 5 кнопок — function (основная кнопка для переключения режимов) — cost (Кнопка отображения стоимости электроэнергии за 1 КВтч) — Вверх — Вниз — reset (кнопка сброса счетчика) Выполнена в форме утопленной маленькой кнопки, которую нужно нажимать чем-то тонким. На Евророзетке нанесены максимальные сила тока и напряжение 16/250 (16А 250V)

Подсветки у дисплея нет, но она и не нужна. Кнопки мягкие, резиновые с бесшумными нажатиями. С обратной стороны выполена Евровилка и нанесены характеристики прибора.

Евровилка имеет заземление и на ней насены максимальные сила тока и напряжение 16/250

Модели, часто используемые в быту

Условно измерительные устройства делят на бытовые и «интеллектуальные». Первая группа – относительно простые аппараты с минимумом дополнительных функций. Вторая категория «умных» ваттметров позволяет не только определять параметры потребляемой энергии, но и передавать значения на смартфоны, отключать или снова включать потребители и даже измерять концентрацию углекислого газа в помещении.

ROBITON PM-1

Стандартный прибор, объединяющий в едином корпусе розетку для потребителя, сетевую вилку, экран для вывода информации и три клавиши управления.

Прибор определяет:

• мощность нагрузочного устройства;
• количество потребляемой энергии;
• полную стоимость киловатт*часов за расчётное время.

Основные плюсы – недорогой и достаточно точный прибор для применения в быту.

Минус – сложная процедура обнуления значений.

HiDANCE 3680W AC Power Meter

Более совершенный ваттметр позволяет использовать дополнительные полезные функции: определить коэффициент мощности для тестируемого прибора – Power Factor (он же cos φ). Также демонстрирует все остальные параметры – силу тока и мощность.

Плюсы: аккуратная сборка, достаточная функциональность, крупный дисплей.

Минус – после сброса необходимо вновь вводить цену за квт*час.

Espada TSL 1500WB

Электронный ваттметр для бытовых и коммерческих нужд. Главное отличие от аналогов – есть возможность учёта дневного и ночного тарифов. Есть подсветка экрана. Дополнительно – функция сигнализации о превышении максимально допустимых силы тока или мощности.

Плюсы: простой и понятный интерфейс, надёжность, крупный экран, небольшая погрешность измерений.

Минус – затруднена смена источника питания.

TP-Link HS110

«Умный» ваттметр от известной компании, производящей электронику и сетевое оборудование. Управление и мониторинг осуществляется удалённо. Можно использовать для подключения ПК, смартфон и другие устройства. Пользователь сможет не только произвести измерения значений мощности, силы тока и напряжения, но и отключить потребитель энергии, а если потребуется – включить вновь.

Плюсы: удобство работы, сравнительно низкая цена.

Минус – в доме должна быть стабильная интернет-связь.

Edimax SP 2101W

Ваттметр предназначен для постоянной работы с одним потребителем. Представляет собой «интеллектуальную» розетку, которая может работать по определённой программе или управляться владельцем вручную. Если возникнет аварийная ситуация, то пользователю автоматически отправится сообщение.

Плюсы: отлично подходит для систем типа «умный дом», ёмкая память сохранит результаты измерений 12 месяцев.

Минусы – высокая цена.

МЕГЕОН 71016

Ваттметр с информативным ЖК-экраном и подсвечивающими элементами. Расчёт показаний производится в режиме реального времени. Дополнительная функция – показывает концентрацию СО2 в воздухе.

Плюсы: малый размер, можно вставлять трехштырьковые евророзетки, аккуратная сборка.

Минус: высокая цена при покупке в обычном магазине.

Energenie EGM-PWM

Ваттметр со стильным чёрным корпусом объединяет в себе измерительный прибор и систему для анализа поведения потребителя. Самостоятельно выстраивает диаграммы, графики. Есть порт для подключения к ПК или другому устройству.

Плюсы: несложное управление, возможна работа с отопительным оборудованием.

Минус – высокая цена.

По каким критериям, по мнению редакции Zuzako, стоит выбирать лучший ваттметр

Прибор для измерения мощности нужно выбирать в соответствии со сферой применения

Так, например, обычному потребителю стоит обратить внимание на ваттметры-розетки или смарт-устройства, а электрикам, КИПовцам или мастерам по ремонту бытовой техники лучше отдать предпочтение многофункциональным приборам. При выборе мультиметра следует учитывать следующие параметры:

• цифровой или аналоговый: для использования в быту лучше покупать электронное устройство с более высокой точностью и многофункциональностью;
• функционал: эта характеристика больше важна для профессионалов;
• подсветка и кнопка удержания данных: делают эксплуатацию прибора более комфортной;
• погрешность показаний: должна быть в диапазоне 0,025-3%, чем ниже эти показатели, тем точнее прибор;
• конструкция: устройство должно быть компактным и удобным в управлении;
• степень влаго- и пылезащищённости, а также противоударные характеристики;
• класс энергобезопасности: CAT I — замеры в низковольтных сетях, CAT II — сети электропитания, CAT III — внутренние распределительные цепи, CAT IV — наружные распределительные цепи, лучшее решение — электронный мультиметр со встроенной защитой;
• производитель: выбирайте продукцию проверенных брендов с хорошей репутацией.

Надеемся, что составленный нами рейтинг лучших приборов для измерения мощности и их краткое описание поможет вам при выборе необходимого устройства

Способы применения счетчика электроэнергии и особенности эксплуатации

Мини-устройства отразят работу каждой розетки в отдельности Согласно инструкции по применению компактного электросчетчика, обращение с ним сводится к следующим простейшим операциям:

1. Измеритель вставляется в розетку.
2. К сети через него подключается тестируемый прибор.
3. После сброса начальных настроек на экране появится учитываемая счетчиком информация.

После пропадания электричества в сети изделие придется переустанавливать вновь, поскольку счет показаний прервется. В некоторых моделях эти значения сохраняются во внутренней памяти устройства. При желании их можно будет вызвать на индикатор набором на кнопочном поле соответствующей комбинации (смотрите инструкцию).

Сфера применения

Измерение мощности, потребляемой приборами – общая задача ваттметров. Она решается в сферах промышленности на целом ряде производств, где вырабатывается электроэнергия, строятся машины и механизмы всевозможного назначения, а также обслуживаются и ремонтируются бытовые и промышленные электроприборы и электроустановки. Собрат ваттметра – электромеханический либо полностью электронный счётчик киловатт-часов, установленный у входа в каждый дом, квартиру, офис, магазин или этаж производственного предприятия.

Но ваттметр – более продвинутая версия электросчётчика. Он – один из эффективных инструментов специалиста по ремонту бытовой электроники (вплоть до компьютеров) и радиолюбителя.

Область применения ваттметров:

• определение мощности устройств;
• тестирования электрических цепей и схем – частично или полностью;
• испытание электроустановок;
• тестирования устройств и оборудования на наличие неисправностей;
• потребительский расчёт и учёт электроэнергии.

В последнем случае ваттметр выполняется в виде удлинителя с несколькими розетками, подключёнными через сам прибор, кнопками управления, а также цифровой шкалой или полноценным ЖК-дисплеем. Это законченное решение – включается в сеть, сразу же готово к работе.

Характеристики ваттметров

Ряд моделей имеет отверстия для расположения аккумуляторов, батареек, которые потребуются, если предусмотрены функции сохранения измеренных параметров и анализ, сопоставление данных.

Обычно технические характеристики устройств следующие:

• номинальная мощность — 3,6 кВт;
• ток — 16А;
• напряжение — 190 – 270 В;
• частота — 50 Гц;
• минимальная измеряемая мощность — 0,1 Вт;
• точность измерения — погрешность до 1 %;
• суммарное отражаемое энергопотребление — до 10000 кВт/ч;
• собственное потребление энергии — меньше 0,5 Вт;
• оптимальная температура окружающей среды — 5 – 40 градусов.

Чаще всего при помощи ваттметров в розетки с индикатором потребляемой мощности оценивают работу чайников, стиральных машин, обогревателей, прочей бытовой техники.

Устройство и принцип действия

Аналоговые ваттметры

Наиболее распространенными и точными аналоговыми ваттметрами являются приборы электродинамической системы.

Принцип работы основан на взаимодействии двух катушек. Одна из них – неподвижная, имеет толстую обмотку с небольшим числом витков и малое сопротивление. Подключается последовательно с нагрузкой. Вторая катушка – подвижная.

Подключается она параллельно нагрузке и снабжается еще добавочным сопротивлением (для исключения короткого замыкания между катушками).

При подключении прибора к сети, в катушках образуются магнитные поля. Их взаимодействие создает вращающий момент, который отклоняет подвижную катушку с подсоединенной к ней стрелкой на определенный угол.

Цифровые ваттметры

В основе работы цифрового ваттметра лежит предварительное измерение силы тока и напряжения. Для этого на входе устанавливаются: последовательно нагрузке – датчик тока, параллельно – датчик напряжения. Они могут выполняться на базе термисторов, измерительных трансформаторов, термопар и других элементов.

Мгновенные значения полученных величин тока и напряжения посредством аналого-цифрового преобразователя передаются к встроенному микропроцессору. Здесь производятся необходимые вычисления (находится активная и реактивная мощности) и выдаются в виде итоговой информации на дисплей и подключенные внешние устройства.

Рисунок — Схема подключения Ваттметра

Современные интеллектуальные ваттметры

Розетка с встроенным ваттметром В состав современных интеллектуальных ваттметров, устанавливаемых в розетку, входит электронный модуль, обеспечивающий надежную связь с владельцем дома посредством Интернета. Управление осуществляется на расстоянии через мобильный смартфон или другой девайс. За счет этого функционал умных ваттметров существенно расширился. С их помощью удается дистанционно отключать работающее в доме оборудование при возникновении нештатных или аварийных ситуаций.

Такие приборы широко применяются в исследовательских лабораториях, занимающихся усовершенствованием принципов энергосбережения.

В качестве примера интеллектуальной розетки-ваттметра к рассмотрению предлагается модель TP-Link HS110, пользующаяся большой популярностью у потребителя. Ее работа характеризуется следующим образом:

• управление и снятие показаний по потребленной мощности возможно на расстоянии;
• предусмотрена дистанционная коммутация домашних потребителей электроэнергии;
• удаленный мониторинг энергопотребления позволяет пользователю выбрать оптимальный режим работы отопления, а также поможет выставить нужный уровень потребляемой мощности.

Примеры популярных экземпляров электросчетчиков

Чтобы сориентировать пользователя, какой счетчик электроэнергии в квартиру, для дома выбрать, рассмотрим эталонные образцы. Как правило, ассортимент компании, которая выпускает такие изделия, охватывает все типы приборов учета. Ниже приведенные списки основываются на отзывах пользователей, какие надежные и хорошие модели они используют.

Однотарифные

СО-ЭУ-10 10-40 А — индукционный, своеобразный стандарт, прошедший проверку временем, до сих пор выпускающийся и исправно выполняющий поставленные цели. Надежный, долговечный, дешевый, практичный. Однофазный, кл. 2, 10–40 А, защищенность — IP51, t° эксплуатации −20… +55 °C. Винтовое крепление, масса — 1.2 кг.

ЦЭ2726-СОЛО (5–60 А). Электронный, с электромеханической индикацией. Кл. 1, до 60 А, IP52, 1.3 кг. Винтовая фиксация. Надежный, для старых щитков.

Нева 103 1SO. Электромеханический индикатор, компактная популярная модель на DIN-рейку. Кл. 1, до 60 А. Допускается установка на улице, защищенность IP52. Недостаток: шумность в виде щелчков.

Меркурий 201.8. Жидкокристаллический дисплей, точность «1», до 80 А. Повышенная устойчивость, можно применять при −40… +70 °C и влажности до 90 %. Есть подсветка. Винтовые клеммы, крепление для DIN-рейки. Заявленная работоспособность 30 лет, межпроверочный интервал от производителя — каждые 16 лет. Минус: нет возможности подключать к системам телеметрического учета.

Многотарифные (дифференцированного учета)

Линейка поставляемого ассортимента завода МЗЭП, включает 8 моделей. Пример:

• СОЭ-55 50Т. Классическое исполнение, для 4 тарифов, 50 А;
• 60Ш-Т. Расширенные опции, 60 А, до 8 тарифов, на DIN-рейку.

Перечисленные регистраторы имеют точность «1», с ЖК-табло. Корпусы на винты и на рейки, вес — от 0.6 до 0.8 кг.

Энергомера CE102M S7 145-JV. Имеет отличные рекомендации для использования в мультитарифных сетях. Повышенная универсальность, устойчивость к сложным условиям, режим t° −40… +70. Доступно ведения учета по 8 тарифам, программирование, есть функция хранения информации, подсветка, интерфейсы для системы автоучета, защитное реле.

Меркурий 200. Доступно четыре тарифа (для моделей 02, 04, 05). Есть возможность работать в режиме автоучета. Кл. «1», до 60 А, система защиты, работа при −40… +50 °C. Есть энергонезависимая память, индивидуальное программирование. Фиксация на рейку, вес — 600 грамм. Минус относительный — нет подсветки дисплея.

Цифровой бытовой ваттметр

Чаще всего на отечественном рынке в рассматриваемом сегменте представлены приборы китайского производства. Такое устройство измеряет мощность разных потребителей электроэнергии. Для начала работы его вилку следует вставить в стандартную розетку, а в розетку бытового цифрового ваттметра подключить вилку потребителя, мощность которого будет измеряться.

Таким приспособлением можно измерить мощность потребителя и рассчитать потраченные деньги за использованную электроэнергию от конкретного устройства.

Подобный цифровой ваттметр оснащен встроенной аккумуляторной батареей, которая служит для запоминания измеряемой мощности. Фронтальная панель имеет несколько кнопок, предназначенных для переключения режимов, указания рассчитанной цены, сброса сведений, переключения верхнего и нижнего положения. На задней части корпуса указывается максимальное рабочее напряжение (230 В), частота (50 Гц), измеряемая мощность (от 0 до 3600 Вт), предельный ток (16 А).

Что это такое

На сегодняшний день экономия электроэнергии является крайне актуальным вопросом. Осуществляется выпуск большого количества приспособлений, где используются новейшие технологии, которые дают возможность сэкономить электрическую энергию, не потеряв в качестве. Кроме того, прогресс коснулся и измерительных приспособлений.

Бытовой ваттметр

Ваттметр бытовой — прибор, предназначенный в целях замера мощности, которая потребляется приемником электроэнергии в домашних условиях и не нуждающийся в особой схеме включения. В отличие от электросчетчиков, измеряющих используемую мощность по квартирам (домам), ваттметр способен осуществить измерения мощности в любых точках жилища.

Важно! Рассматриваемое приспособление функционирует также точно, как и электросчетчик. Отличием станет более тонкая разбивка информации по конкретному потребителю

Основной сферой применения ваттметров являются промышленные отрасли в электроэнергетике, машиностроении, ремонт электроустройств. Кроме того, зачастую подобные устройства используются в бытовых условиях. Они приобретаются специалистами по электронике, компьютерам, радиолюбителями, чтобы рассчитать экономию использования электроэнергии.

Ваттметры используют, чтобы:

• Вычислить мощность устройств.
• Провести тесты электроцепей, определенных ее частей.
• Провести испытания электрических установок, как индикаторов.
• Проверить действие электрического оборудования.
• Провести учет потребляемой энергии.

Бытовые ваттметры в розетке не нуждаются в специальных схемах подключения. Когда электросчетчик показывает общую мощность в жилище, то такие приспособления отражают работу всех розеток отдельно. Их устройство предусматривает вилку для подключения к розетке, гнездо, чтобы включить нагрузку.

Конструкция устройства

Параметры кабеля для розеток

Определяясь с сечением, следует отталкиваться от электрического прибора с самой высокой мощностью. Более того, желательно предусмотреть небольшой запас по допустимой нагрузке. Сегодня наиболее распространены такие виды кабелей: ВВГ. Имеет многопроволочную медную жилу и изоляцию из ПВХ пластиката. Сечение может составлять 1,5-50 мм2 (если не более 4 жил) или 1,5-25 мм2 (если 5 или 6 жил);

• Конструкция перекрестного выключателя: особенности применения и советы как выбрать перекрестный выключатель. 150 фото идей использования

• Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео инструкция подсоединения выключателя своими руками

• Установка розеток в ванной комнате — порядок монтажа своими руками и требования к нормам безопасности (120 фото + видео)

ПВС. Медный провод в виниловой оболочке в изоляции из поливинилхлоридной смолы. Достаточно гибкий, устойчив к коррозионному воздействию. Может состоять из различного количества жил и иметь сечение от 0,75 мм2 до 2,5 мм2;

NYM. Кабель для стационарной электрической проводки, производящийся по немецкой технологии. Включает медные жилы, разделенные негорючим резиновым материалом, и изоляцию из ПВХ пластиката, не поддерживающего горение. Предназначен для электросетей с напряжением в пределах 660 В. Может состоять из 2-5 жил и иметь сечение в пределах 1,5-70 мм2.

Профессиональные

Это более функциональные приборы, они относятся к стационарному оборудованию, отличаются бОльшими размерами, чем бытовые аналоги. Погрешность ваттметра для профессионального использования минимальная, они функционируют в более широких пределах тока, напряжения, частоты.

Естественно, что такие приборы стоят дороже своих бытовых аналогов, к ним предъявляются более высокие требования по классу точности, функционалу, по другим характеристикам. Они работают с любым током и могут определять мощность ваттметром в однофазных и трехфазных сетях.

Различают еще щитовые ваттметры, они встраиваются в однофазные или трехфазные сети. Отличаются высокой точностью, результаты передаются в виде цифр на дисплей. Внешний вид прибора напоминает измерительную головку, которая монтируется в корпус. Чаще всего используются в панелях приборов.

Ваттметры выбирают в зависимости от области применения и назначения, нет необходимости переплачивать за функциональный прибор, если вам необходимо измерить мощность домашнего холодильника, но и бытовое устройство не подойдет для профессионального применения.

Xiaomi Mija Smart Plug Enhanced EU VDE Wi-Fi ZNCZ03CM

Эту модель можно использовать в качестве зарядного устройства или адаптера для подключения различных гаджетов. Для этого розетку оснастили двумя USB-портами, которые расположились на верхней части корпуса.

Умная розетка Xiaomi Mija Smart Plug Enhanced EU VDE Wi-Fi ZNCZ03CM с двумя USB-портами

В комплекте идёт нестандартная для нас трехконтактная вилка, но вместе с ней в наборе есть переходник на евростандарт.

Устройство интегрируется в фирменную систему умного дома и управляется при помощи приложения Mi Home и голосового помощника Алисы. Однако по сравнению с конкурентами розетка выдерживает существенно меньшую нагрузку – общая мощность подключенных к ней приборов не должна превышать 2200 Вт.

Правила использования

Известно несколько разных ваттметров, большая часть приспособлений призвана проводить аналогичные замеры. Однако необходимо отыскать устройство, подключаемое к розетке на стене, (наиболее простой метод точного определения, какое количество электроэнергии использует конкретный прибор). Возможно пользоваться аналоговыми и цифровыми ваттметрами. Приобретение цифровых устройств даст возможность потребителям получить точную информацию, в тот момент как аналоговые приборы потребуют от пользователей самых простых расчетов для установления потребления ватт.

Цифровой прибор подключают к электросети. Необходимо удостовериться, что приспособление будет отображать показатель «0» и очистится от последних замеров. Далее подключают какой-либо домашний прибор к ваттметру для получения показаний мощности. Когда ваттметр цифровой, приспособлению, обычно, необходимо только 5 секунд для вычисления показаний. Такие приспособления будут отображать число ватт, используемых устройством в течение 60 минут.

Когда счетчик является аналоговым, необходимо посмотреть на крутящиеся диски в нем. Используется секундомер для определения количества времени, которое необходимо для полного разворота дисков. Далее берутся данные киловатт, показываемые ваттметром, умножается на 3600 и разделяется на число секунд, на протяжении которых устройство вращается. Это будет коэффициентом применения мощности в течение 60 минут. Повторяется данная процедура на любых приборах для оценки электрической быттехники в жилище.

Использование устройства

Лица, желающие получить более точные данные об общем энергопотреблении в собственном жилище, могут вызвать электриков (они устанавливают производительный ваттметр). Подобное устройство предоставит подробные данные о цене и применении электроэнергии во всем доме, к примеру, какие части жилища используют наибольшее количество электричества. Такие счетчики предназначаются для помощи владельцам домов. Благодаря им удается сократить собственные траты на электрическую энергию, не проводя индивидуальные тесты на всех бытовых приборах по отдельности.

Сведения, которые получены при помощи ваттметра, дают возможность существенно сэкономить средства. Тратя адекватную сумму на покупку рассматриваемого приспособления, пользователь получает полные сведения об эффективности функционирования домашней техники.

Виды

Изначально требуется замерять напряжение, после силу тока, а тогда, отталкиваясь от показателей, мощность. С учетом предназначения различаются следующие разновидности ваттметров:

• Измеритель мощности. Применяют, чтобы вычислить количество ватт в оптическом либо радиодиапазоне.
• Киловаттметр. Используют в процессе проведения замеров больших параметров (примерно 100Кв).
• Милливаттметр. Чтобы измерять малые показатели (менее единицы).
• Варметр. Он показывает реактивную мощность электроцепи.
• Ваттварметр. Дает возможность узнать сведения об активной и реактивной мощности в электроцепи переменного тока.

Вам это будет интересно Работа с тестером электрическим

По типу измерения, преобразования показателей и получению информации рассматриваемые приспособления делятся на цифровые и бытовые.

Цифровой

Основой функционирования цифрового ваттметра становятся общие измерения. В этих целях на входе устанавливают: последовательно нагрузке — индикатор тока, параллельно — индикатор напряжения. Они выполняются на основе термисторов, спецтрансформаторов, термопар и прочих.

Мгновенные показатели замеряемых величин при помощи цифрового преобразователя будут переданы на интегрированный процессор. Тут будут произведены требуемые замеры и выданы в качестве итоговых данных на монитор и подсоединенные наружные приспособления.

Цифровой прибор

Бытовой

Самыми популярными и точными бытовыми ваттметрами считаются устройства электродинамической системы.

Принцип функционирования предполагает взаимосвязь 2 катушек. Одна неподвижна и обладает толстой обмоткой с малым количеством витков. Другая будет подвижной, намотка изготовлена из тонкого провода. Обладает большим количеством витков, потому сопротивление будет высоким.

Подключается параллельно нагрузке и оснащается вспомогательным сопротивлением (чтобы исключить короткое замыкание).

Во время подсоединения устройства к электросети, в них формируются электромагнитные поля. В процессе взаимодействия создается вращение, отклоняющее подвижную катушку с подключенной стрелкой на конкретный угол.

Бытовое устройство

Как подключить

От правильности подключения ваттметра в конкретной части электроцепи зависит точность полученной информации. Надлежащая схема подключения ваттметра будет выглядеть таким образом: неподвижную катушку ваттметра последовательно соединяют с нагрузкой либо потребителями электричества.

Подвижная катушка подключается с вспомогательным сопротивлением, а после весь участок параллельно подключают к нагрузке. Подвижный участок рассматриваемого приспособления обладает определенным углом поворота.

Так как в схеме применяется добавочное сопротивление, электроцепь приспособления обладает фактически постоянным сопротивлением. Мощность определяется непосредственно по такому показателю.

В таком устройстве равномерным образом наносится шкала измерений, которая изготовлена в 1-стороннем варианте, когда положение делений продолжается от 0 вправо. Когда электрический ток изменит собственное направление, подобное ведет к изменениям в направлении поворота и вращению активной катушки. Когда подсоединение рассматриваемого приспособления произведено неверно и направление тока другое, электроприбор не будет работать.

Вам это будет интересно Трансформатор для сварки

Из-за этих факторов нельзя путать зажимы, используемые для подсоединения. Последовательная обмотка обладает зажимом, который подключает к источнику питания. Параллельную электроцепь называют генераторной, обладает собственной клеммой для подключения фрагмента к проводу, который связан с последовательной катушкой.

Важно! При надлежащем подсоединении, токи в катушке ваттметра от генераторного направляются к негенераторному зажиму. Подсоединение ваттметра

Подсоединение ваттметра

Xiaomi Smart Plug (WIFI) ZNCZ05CM Mi

Управлять этой умной розеткой от Xiaomi можно не только со смартфона, но и при помощи голосовых помощников Google Assistant, Amazon Alexa, и, что особенно актуально для российских пользователей, Алисы от Яндекса. Умная розетка умеет включать и выключать приборы как по заранее заданному расписанию, так и по команде пользователя. Для управления гаджетом необходимо установить приложение Mi Home и подключить розетку к смартфону через Wi-Fi.

Умная розетка Xiaomi Smart Plug (WIFI) ZNCZ05CM Mi

Корпус розетки выполнен из белого пластика, на передней панели находится кнопка включения и светодиодный индикатор работы. Эта модель предназначена для вертикальной установки, но, к сожалению, не может похвастаться компактностью (ее габариты составляют 52x90x73 мм). Ее размер может создать определенные неудобства: например, при установке в сетевой фильтр массивный корпус закрывает собой соседнюю розетку.
