Зачем нужен сетевой фильтр: краткое пояснение

Само название этой электронной схемы объясняет ее назначение. Слово «фильтр» указывает на отсеивание вредных помех, а «сетевой» — определяет их источник.

Другими словами, весь электрический мусор, поступающий из сети питания, отсеивается на входе нашего устройства и не влияет на качество работы бытового прибора. Основной же сигнал сети 220 вольт с частотой 50 герц беспрепятственно проходит через фильтр.

Электромагнитные помехи в сети появляются спонтанно, предугадать их появление невозможно. Даже простое включение лампы накаливания формирует начальный бросок тока, создающий зону переходных процессов.

Подключение электродвигателей холодильника, стиральной или посудомоечной машины связано с изменением индуктивного сопротивления. Ток такого включения может превышать в десятки и более раз номинальную величину нагрузки.

При этом в сети создается значительная «просадка» напряжения. А далее следует его всплеск, формирующий высоковольтные помехи.

Эти процессы протекают кратковременно. Во времена пользования аналоговой бытовой техникой они особого вреда не причиняли, а в аудио и видео аппаратуру встраивали простейшие фильтры, отлично выполняющие свои функции.

Они надежно сглаживали все эти быстрые провалы и пики напряжения своей конструкцией, предотвращая их попадание к чувствительной электронной схеме.

Важно понимать, что фильтр работает исключительно с кратковременными провалами и пиками входного сигнала. Если же подобный процесс немного затянется, то здесь нужно другое устройство — стабилизатор напряжения

Какой вред наносят электромагнитные помехи

  1. Напряжение кратковременных импульсов накладывается на основной сигнал питания сети 220. При этом в точке амплитуды может возникнуть перенапряжение, способное прожечь рабочий слой изоляции или повредить электронный компонент.
  2. Проникающие внутрь слаботочных цепей посторонние сигналы искажают работу звукозаписывающих или звуковоспроизводящих устройств, видеотехники, телеприемников, дорогой цифровой аппаратуры.
  3. Специальная техника позволяет через электромагнитные шумы, передающиеся по нулевому проводнику, проложенному вне квартиры, получать доступ к конфиденциальной информации.

Чтобы надежно бороться с помехами необходимо знать особенности своей бытовой сети.

Как правильно сделать выбор

Выбор сетевого фильтра, по мнению специалистов, надо начинать с внешнего осмотра. На нем должна быть обязательная кнопка, которая позволяет сделать сетевое отключение принудительно. Сетевой фильтр — устройство, в котором имеет значение количество гнезд питания электрооборудования, это зависит от производителя изделий, обычно один фильтр питает несколько приборов разной мощности.

Правильный выбор основывается на сопровождающих изделие документах, в них отражена вся необходимая для покупателя информация. В паспорте должны быть указаны все функции, которыми обладает фильтр от производителя

Обратите внимание на значение величины импульсной нагрузки, оно указывает на способность фильтра выдерживать ощутимые перепады напряжения в сети. Некоторые модели сетевых фильтров могут выдерживать влияние атмосферных разрядов на источник питания

Сетевые фильтры для офисов

Для бытовых потребителей электрической энергии предлагается стандартная длина шнура питания устройства — 1,8 м, но есть и другие варианты питающего фильтр кабеля — 5 м. Наличие разного количества предохранителей в устройстве (но не менее трех) должны гарантировать защиту от разного вида помех. Если на устройстве нет светодиодной кнопки, то это простой удлинитель.

Как выбрать сетевой фильтр для компьютера

Сейчас в каждой семье в городах есть компьютер, для них разработаны фильтры, которые выполняют защитную функцию компьютерного оборудования от перепадов напряжения и высоких частот в сети. Пользователи часто визуально могут спутать фильтр с другим устройством — ИБП, но фильтр функционально защищает ПК от перенапряжения, он не выполняет поддержку электроснабжения в случае отключения сети, как ИБП.

Сетевые фильтры для ПК

Сетевой фильтр нужен для обеспечения фильтрации сетевого напряжения для компьютера, он решает следующие задачи:

  • контроль проходящих через него импульсов, которые могут вызвать автоматическую перезагрузку ПК без сохранения данных на мониторе;
  • обеспечение сглаживания высокочастотных импульсов, которые возникают при одновременном включении мощных потребителей.

Специалисты для защиты собственной компьютерной техники рекомендуют изделие компании АРС, это устройство отлично подходит для домашнего применения, а также в небольших офисах.

Модель Surge Arrest Essential

Модель имеет пять розеток, считается недорогой. По основным параметрам характеристик устройство среднее. Рекомендуется подключать через этот фильтр телефонное оборудование, факс, ПК. Длина кабеля — 1,8 м.

Производители предлагают и более качественную защиту — это модель Pilot X-Pro, которая является более устойчивой к нагрузке при высокой частоте скачков напряжения. Фильтр этой модели по данным паспорта поглощает до 650 Дж, превращая их в энергию тепла.

Выбор фильтра для ЖК-телевизора

Защита домашнего кинотеатра, а также другой видеоаппаратуры выполняет сетевой фильтр для телевизора, который должен гарантировано защищать оборудование от помех и перепадов напряжений. Специальные фильтры для телевизоров имеют автоматическое отключение, когда происходит короткое замыкание в сети. Эксперты рекомендуют для этих целей модель фильтра APC PMF83VT-RS, который представлен на фото:

Вариация сетевого фильтра

Эта модель стоит около 3 тысяч рублей, имеет коаксиальный вход, индикатор, максимальный ток нагрузки до 10 ампер, мощность 2,3 кВт, напряжение 230 вольт, имеет 8 розеток с заземлением, длина кабеля — 200 см, расположение розеток двухстороннее, имеет защиту для телевизионного сигнала. Каждая розетка может быть принудительно включена или выключена, есть общий выключатель розеток. Какой выбрать сетевой фильтр — этот вопрос всегда стоит перед обывателем из-за стоимости устройств.

Есть более дешевый вариант фильтра для телевизора, который стоит 1 тысячу рублей, это MOST Elite ERG, на фото:

Сетевой фильтр с включением для каждой розетки

Параметры характеристик этого фильтра такие же, как в модели APC PMF83VT-RS, но он имеет всего пять розеток.

Разновидности фильтров

Специалисты различают сетевые фильтры по трем категориям, которые определяются по уровню их защиты, а именно:

  • базовый вариант, эфирная защита — маркируется Essential, рекомендуется для домашнего оборудования: микроволновка, бытовое оборудование (пылесос, утюг, другие приборы);
  • универсальный фильтр — маркировка в паспорте Home/Office, рекомендуется для компьютерного оборудования, современных ЖК-телевизоров;
  • фильтр категории Performance, рекомендуется для работы с чувствительным к сетевому напряжению оборудованием, имеет достаточно высокую стоимость.

Сетевой фильтр – что это

Сохранить технику в исправном состоянии поможет фильтр сетевого напряжения. Это устройство, защищающее технику от помех и перепадов напряжения в сети. Внешне он может походить на обычный удлинитель, но отличие в том, что сетевой удлинитель снабжен специальным блоком, смягчающим последствия от резких скачков электроэнергии.

Для чего нужен

На паспорте каждого бытового прибора указывается частота входного напряжения по ГОСТу (50 Гц), но показатели в сети далеки от идеала. Вокруг нас множество потребителей электричества: кто-то делает ремонт и включил болгарку или делает сварку, на ближайшей фабрике одновременно включили производственные мощности, произошел сбой на подстанции. Все это сделает напряжение в сети нестабильным, и это скажется на работе чувствительной компьютерной техники, телевизоров.

Рассмотрите, для чего нужен сетевой фильтр и каков принцип его работы на примере математических функций. Изменение частоты напряжения переменного тока в сети происходит по синусоиде (плавная дуга, колеблющаяся многократно за единицу времени). В дополнение к этому происходят высокочастотные (100 Гц до 100 МГц), и низкочастотные импульсы, пики напряжения, изменения амплитуды, искажения формы, скачки. Это мало похоже на плавную синусоиду (гармонику), а больше схоже с показателями кардиографа, и к тому же таких кривых одновременно фиксируется множество.

Для нормальной работы бытовых приборов необходимо, чтобы была одна плавная синусоида, поэтому все остальные гармоники и импульсные помехи необходимо разрядить и не допустить к приемнику электрического тока. Всю эту работу выполняет фильтр-удлинитель, оборудованный встроенной схемой, которая поглощает все частотные погрешности. Для больших перепадов предусмотрен предохранитель, который перегорая при перегрузке, обесточивает приборы. Фильтр-розетку лучше использовать совместно со стабилизатором напряжения.

Устройство

Если род тока, проходящий через резисторы, не влияет на их сопротивление, то емкостное и индуктивное сопротивления непосредственно зависят от частоты тока. Чем больше частота тока, тем больше сопротивляемость индукционной катушки. Такое свойство индуктивности применяется в устройстве, чтобы сглаживать высокочастотные помехи (синусоиды с маленькими периодами). Для этого последовательно нагрузке размещают в нулевой и фазный проводники две катушки индуктивностью от 60 до 200 мкГн каждая.

Помехи низкой частоты гасятся сопротивлением индукционных катушек или резистором с сопротивлением не более 1 Ом, расположенными последовательно. Эффективнее всего фильтровать помехи могут LC-фильтры, которые состоят не только из индукционных катушек, но и дополнены конденсатором (емкость 0,22-1,0мкФ), подсоединенным параллельно нагрузке. Напряжение данного конденсатора подбирается таким, чтобы оно превышало напряжение сети хотя бы вдвое, учитывая возможные перепады.

Справиться с импульсными кратковременными помехами поможет полупроводниковый элемент – варистор. Если напряжение в сети низкое, то варистор выступает в качестве резистора большого сопротивления и не пропускает ток. При возрастании напряжения до номинального показателя варистора (470 вольт), сопротивление полупроводника снижается, и импульсы тока проходят через него. Значит, если варистор включить параллельно нагрузке, то импульсы высокого напряжения будут им поглощаться, временно сглаживая их воздействие.

Настоящая розетка-фильтр должна состоять из:

  • двух катушек с индуктивностью от 60 до 200 мкГн, последовательно нагрузке;
  • варистора 470 вольт, включенного параллельно нагрузке;
  • конденсатора 0,22-0,1 мкФ, включенного параллельно нагрузке;
  • резистора на 1 Ом, чтобы подавлять помехи низкой частоты (при необходимости).

Большинство дешевых вариантов на практике ими не являются. Они состоят только из варистора и биметаллического контакта для максимальной защиты. Однако легко собрать LC-контур собственными руками и работать он будет не хуже заводского. Хотя если в доме есть только обычные мощные бытовые приборы, то они не нуждаются в фильтрах, поскольку качество электроэнергии на них не влияет, а электроника (компьютер, телевизор, музыкальный центр) потребляют малое количество энергии и для них вполне подойдет фильтр-удлинитель с номинальной величиной тока в несколько ампер.

Чем отличается сетевой фильтр от удлинителя

Это абсолютно разные устройства. Единственное, что их объединяет – блок с розетками и кабель. Среднестатистический пользователь может легко запутаться в широком ассортименте. Они могут сильно отличаться по стоимости от 200 до 2000 рублей. Разберем отличия и предназначение каждого.

Для чего нужен удлинитель

По сути, это провод с несколькими розетками в корпусе без защиты и фильтров, который помогает увеличивать длину кабеля электроприбора, если он не дотягивает до ближайшей обычной розетки, и получить дополнительные гнезда. У большинства даже нет кнопки выключения. Но главное их преимущество – цена.

Отлично подойдет для пользователей в многоэтажном доме свежей постройки с надежной проводкой и современными автоматами защиты.

Для чего нужен сетевой фильтр

Усовершенствованная модель удлинителя необходима, чтобы:

  • Обеспечивать защиту приборов от скачков напряжения. Например, во время грозы.
  • Защищать технику от электромагнитных и радиочастотных помех. Они происходят, когда недалеко работают другие приборы.
  • Выключать электроприборы во время замыкания.
  • В некоторых моделях отключать электронику при перегреве.

Подключать сетевой фильтр для утюга, чайника или пылесоса необязательно, так как эту технику не считают чувствительной. Оборудование подойдет для подключения ПК, ноутбука, холодильника и музыкального центра.

Как работает сетевой фильтр

Вне зависимости от особенностей выбранной модели подобные фильтры включают в себя:

  • катушки индуктивности;
  • конденсаторы;
  • варистор, который работает с отводом для заземления цепи либо с цепью фаза-ноль;
  • контур многоразового предохранителя (соединен с лампочкой или кнопкой выключения фильтра);
  • двухконтактный выключатель, отвечающий за обрыв электроцепи;
  • термический предохранитель (используется на дорогостоящих устройствах).

Каждая из приведенных выше деталей выполняет строго определенные функции. То есть часть компонентов обеспечивает подачу «ровного» тока, другая — нивелирует скачки напряжения.

В нормальных условиях основную работу в сетевом фильтре выполняют катушки индуктивности и конденсаторы, которые гасят гармонические помехи, характерные для бытовой электросети.

В случае превышения допустимой нагрузки (этот показатель зависит от типа применяемого устройства) срабатывает варистор. Данный компонент автоматически уменьшает сопротивление пропорционально увеличению нормированного показателя. В подобных обстоятельствах варистор преобразует лишнее сопротивление в тепло, в связи с чем качественные фильтры дополняются термическим предохранителем. Последний не допускает перегрева.

Если сетевое напряжение многократно превышает допустимые значения, срабатывает многоразовый предохранитель. Этот компонент отключает питание, благодаря чему подключенная техника не сгорает.

↑ Детали и монтаж сетевого фильтра

В фильтре применены постоянные резисторы МЛТ, С2-33Н или импортные мощностью, указанной на принципиальной схеме. Сопротивление резистора R1 может находиться в диапазоне 300 кОм – 1 МОм, R2 и R3 – от 68 кОм до 100 кОм. Конденсаторы С1, С2 в устройстве выбираются типов МКР Х2 на рабочее напряжение 275 В. Их емкость может быть от 0,1 мкФ до 1 мкФ. Хорошие результаты дают конденсаторы К78-2, К73-17 на рабочее напряжение 400 В (а лучше на 600, 1000 или даже 1600 В). Конденсаторы С3, С4 – керамические, на рабочее напряжение 1000 В и более. На этом месте вполне допустимы полипропиленовые конденсаторы, например, К78-2, 0,01 мкФ/1 кВ. Емкость С3, С4 может быть от 2200 пФ до 0,022 мкФ. Варистор RU1 может быть любого типа с рассеиваемой энергией 80…150 Дж. Лучше применить варисторы с дисковой конструкцией, удобной для монтажа. Скажем, TVR14431 (115 Дж, 430 В), SK14K420 (90 Дж, 420 В) и другие. Из отечественных подойдут варисторы СН2-1а (90 Дж, 430 В), СН2-2а (138 Дж, 430 В).

BOM (список материалов)

R1 — Рез.-1-560 кОм (Зеленый, синий, желтый, золотистый) – 1 шт., R2, R3 — Рез.-2-82 кОм (Серый, красный, оранжевый, золотистый) – 2 шт., RU1 – Варистор FRN-20K-431 – 1 шт., С1, С2 — Конд.0,47/275V MKP X2 – 2 шт., С3, С4 — Конд. керам. имп. B103K/1kV – 2 шт., VD1, VD2 — Диод 1N4007 (1000V;1A), корпус: DO-41 – 2 шт., HL1 – Светодиод двухцветный LED L-3015EGW – 1 шт., Разъём — Гнездо для БП с предохранителем AS-7 (10А/250V) — 1 шт., Предохранитель 2А/250В (d=5; L=20) стекл. (номинальный ток предохранителя зависит от мощности УМЗЧ) – 1 шт., T1 – Дросс.фильтра пит. 420-0130-Z JTK 0724 – 1 шт.

Максимальный ток нагрузки определяется в основном типом примененного продольного трансформатора Т1 (он же – дроссель фильтра питания, он же – дроссель помехоподавляющий двухнамоточный). В зависимости от требований к максимальному току нагрузки можно применить следующие готовые изделия фирмы Ferrocore

, указанные в таблице 2.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Если не удастся найти готовый трансформатор (дроссель фильтра питания) Т1, его можно намотать на кольце диаметром 25…30 мм. Такие кольца можно без проблем отыскать в старых блоках питания персональных компьютеров. Обмотки трансформатора намотаны проводом ПЭВ-2 диаметром 0,7…1 мм. Каждая обмотка содержит по 22 витка, причем располагаются они раздельно на противоположных частях сердечника, с зазором между выводами не менее 4 мм. Для уменьшения междувитковой емкости обмотки мотаются с небольшим шагом

Особое внимание следует обратить на идентичность обмоток трансформатора, чтобы не допустить насыщение сердечника. Трансформатор крепят к плате термоплавким клеем

Начала обмоток показаны на рис. 1 точками.

На рис. 2 приведен возможный вариант печатной платы сетевого фильтра.

Рис. 2. Размещение элементов на печатной плате. Выводы для подключения сетевого фильтра усилены пустотелыми пистонами

Монтаж сетевого фильтра должен быть выполнен особенно тщательно и надежно. Для изоляции необходимо использовать полихлорвиниловые или специальные термоусадочные трубки.

Поскольку максимальный ток нагрузки, на который рассчитан фильтр, не превышает 10 А, достаточно сечение жил подводящих проводов 0,75 или 1 кв. мм. Все сильноточные цепи на печатной плате умощнены луженым монтажным проводом диаметром около 0,7 мм.

При размещении сетевого фильтра в усилителе старайтесь минимизировать длину подводящих и выходных проводников.

Удобно укрепить фильтр на задней металлической панели усилителя вблизи разъема питания. При этом индикатор правильности включения (светодиод HL1) также выводят на заднюю панель, поместив его со стороны печатных проводников.

Схема и конструкция фильтра могут претерпевать изменения в зависимости от особенностей УМЗЧ. Например, при наличии в блоке питания конденсаторов большой емкости целесообразно между правым (по принципиальной схеме) выводом выключателя SA1 и входом фильтра поставить термистор, что позволит простым способом решить проблему пускового тока блока питания. Отыскать нужный терморезистор несложно – они применяются в компьютерных блоках питания и импульсных источниках питания телевизионной техники.

Рекомендации экспертов

Для правильного выбора фильтра под электротехническое оборудование квартиры или офиса существует порядок рассмотрения характеристик предлагаемого устройства:

  • мощность нагрузки по техническому паспорту;
  • количество одновременно подключаемого оборудования;
  • вид розеток;
  • длина кабеля;
  • количество предохранителей;
  • обязательное наличие светодиодного индикатора;
  • наличие USB-выхода.

По мнению специалистов, для домашнего пользования вполне достаточно иметь фильтр, который может выдержать до 10 ампер нагрузки одновременно. Для подключения ПК рекомендуется устройство с числом розеток не менее пяти, длина кабеля питания от розетки к фильтру может подбираться индивидуально, но вполне достаточно стандартной длины 180 см. Среди лучших предлагаемых на рынке устройств этого вида считаются следующие: компания Defender, фирма BURO, компания APC и Pilot, а также Vektor и DNS, которые разрабатывают и продают модели всех 3 категорий защиты.

Устройство сетевых фильтров разной функциональности

Дешевые варианты СФ, по сути, представляют собой «переноску» с защитой от перенапряжения и тумблером «включить-выключить». Защиту от перенапряжения обеспечивает варистор.

Схемы более дорогих сетевых фильтров, включают:

  • Встроенные LC-фильтры, представляющие собой катушки индуктивности. Предназначены для борьбы с высокочастотными помехами.
  • Катушки с активным сопротивлением – резисторами. Присутствие этих элементов в схеме сетевого фильтра ликвидирует низкочастотные помехи.
  • Автоматический предохранитель, который отключает электропитание при токовой перегрузке.
  • Металл-оксидные варисторы, которые срабатывают при запредельно высоких напряжениях, которые возможны при грозе, коротком замыкании.

Стандартные номиналы применяемых деталей:

  • Индуктивность катушек – 50-200 мкГн.
  • Емкость конденсаторов – 0,22-1 мкФ.
  • Варисторы – рассчитаны на напряжение до 470 В.

В схему может входить датчик перегрева, который обесточивает устройство при превышении температуры выше установленного значения. Датчик спасает СФ от поломки в случаях, если он находится возле отопительных приборов или к нему подключается слишком высокая нагрузка.

Общие сведения

Перед тем как покупать сетевой фильтр для компьютера, телевизора или любой другой техники, необходимо подробно изучить его устройство, область применения, а также критерии выбора.

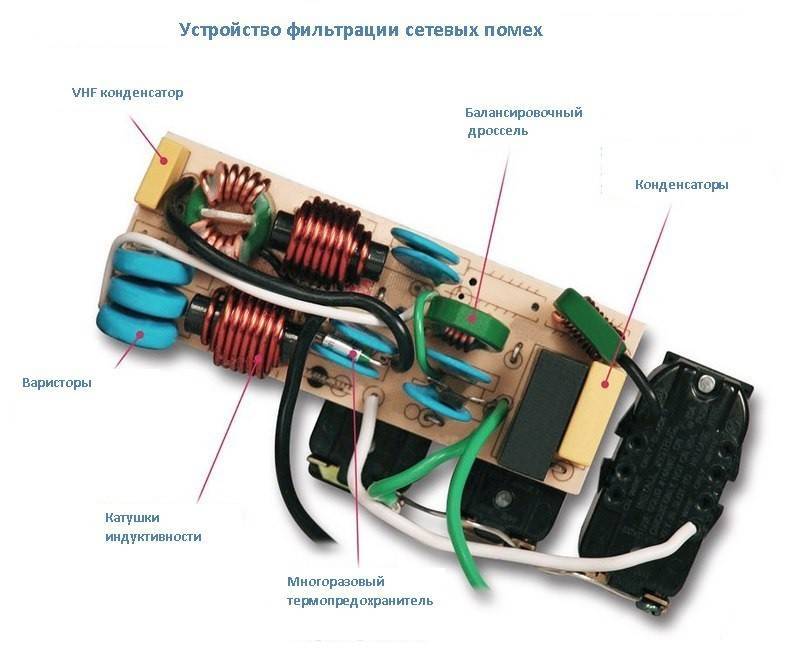

Устройство фильтра

Все производимые сетевые фильтры для бытовой техники имеют довольно простую конструкцию. Благодаря этому устройство пользуется большой популярностью среди потребителей и стоит сравнительно недорого.

Стандартная конструкция сетевого защитного устройства содержит следующие элементы:

  1. Конденсатор ёмкостью от 0,22 до 1 мкФ. Эта деталь используется для устранения различных помех, возникающих при работе устройства.
  2. Балансировочный дроссель.
  3. Термопредохранитель многоразового использования. Этот элемент конструкции защищает подключённые устройства от негативного воздействия высокого напряжения.
  4. Варистор. Он представляет собой полупроводниковый резистор, у которого электрическое сопротивление нелинейно зависит от приложенного напряжения. Используется этот элемент для предотвращения резких скачков тока.
  5. Индукторы с сердечниками. Они применяются не только для корректировки напряжения, но и для фильтрации шумов.

Назначение изделия

Сетевой фильтр с выключателем или без него выбирается исходя из задач, которые требуется решить с его помощью. Он может защищать домашнюю технику от различных сбоев в сети и максимально продлевать её срок службы. В большинстве случаев это устройство применяется для достижения следующих целей:

  1. Защита от резких перепадов напряжения в сети. Любой бытовой прибор, подключаемый к электричеству, способен работать при величине напряжения, находящегося в определённом интервале. Для каждого устройства он свой, поэтому трудно обеспечить идеальные условия для всех приборов. В сеть одновременно могут быть подключены сразу несколько мощных аппаратов, что неизбежно приведёт к перепадам напряжения. Чтобы такие скачки не вывели из строя всю домашнюю технику, применяется сетевые защитные устройства.
  2. Устранение помех. Эта проблема возникает при повреждении или износе электрического кабеля, а также во время одновременного подключения к одной сети устройств разного типа. Кроме этого, помехи напряжения могут быть вызваны воздействием электромагнитного сигнала, идущего от какого-либо близкорасположенного источника. Избавиться от такой проблемы можно при помощи специального сетевого фильтра с заземлением.

При этом они окажутся беспомощными во время отключения электроэнергии. Из-за этого специалисты не рекомендуют использовать их как бесперебойники.

Вам это будет интересно Бытовые стабилизаторы напряжения 220в для дома

Разновидности приспособления

Производители защитных фильтров предлагают несколько разновидностей своей продукции. Каждая из них отличается характеристиками, а также имеет свои преимущества и недостатки. Всё это позволяет выбрать идеальный вариант для каждого отдельно взятого помещения.

Основные типы защитных устройств:

  1. Фильтр-удлинитель. Этот вариант приспособления считается наиболее универсальным, так как сочетает в себе функции сетевого фильтра и обыкновенного удлинителя. Его главный недостаток — громоздкость конструкции и завышенная стоимость.
  2. Адаптер (сетевой фильтр в розетку). Такой прибор предназначен для установки непосредственно в розетку. Из-за этой особенности в его конструкции отсутствует кабель, что значительно увеличивает компактность. Такое приспособление станет незаменимым помощником в путешествиях, но не принесёт много пользы в квартире (из-за возможности установки только на одну розетку).
  3. Фильтр на катушке. Особенностью этого прибора является возможность намотки кабеля на специальную катушку, расположенную внутри устройства. Благодаря этому у пользователя появляется возможность самостоятельно регулировать длину провода, что значительно снизит риск его повреждения или спутывания. Так как такой фильтр наиболее габаритный и тяжёлый, то его применяют только при проведении каких-либо строительных или ремонтных работ.
