Кабель ГОСТ и ТУ: в чем разница и что лучше выбрать

Виды силовых кабелей

К таковым относятся провода марок ВВГ нг и ВВГ выполненные , опираясь на все стандарты, указанные в ГОСТ 16442-80, а также Технические условия ТУ 16.705.426-86. При помощи такого кабеля осуществляется поток электроэнергии в электроцепях и установках. Кабели используются только там, где частота тока переменного не больше 50 Гц, а при этом напряжение не больше 660 В. Изоляция этих марок выполнена из ПВХ (поливинилхлоридного пластиката). Количество жил этих видов кабеля может быть разным – от одной до четырех, и сделаны они из медного материала, который очень мягок. Марка ВВГ нг имеет пониженное горение или вообще его не поддерживает. Для проведения монтажных работ в быту и на производстве, как для внутренней проводки, так и для проводки на улице, рекомендуется использовать силовой кабель NYM. Провод этого кабеля имеет однопроволочную жилу из меди, которая заизолирована поливинилхлоридным пластикатом ( ПВХ). Из этого же материала сделана наружная оболочка, которая не поддерживает горения. Такие силовые кабеля бываю двухжильными, трехжильными, четырехжильными и пятижильными. Цвет жил соответственно разный для каждого кабеля.

Еще два вида популярных кабеля:

  • АВВГ
  • АВВГ нг

Обе марки имеют жилы из алюминия и изолированы ПВХ-пластикатом. При помощи таких проводов осуществляется передача электроэнергии на стационарных электрических устройствах с величиной напряжения 1 кВ. условия эксплуатации кабелей этих марок колеблются в температурном диапазоне от -50 градусов по Цельсию до + 50 градусов.

Как отличить качественный кабель

Как же быстро и легко определить какой перед вами кабель ГОСТ или не ГОСТ?. Чтобы отличить качественную продукцию от некачественной, всегда при покупке требуйте сертификат соответствия. Обязательно ищите номер технического условия и его соответствие государственному стандарту. Не доверяйте той продукции, где просто надпись “ГОСТ” и все.

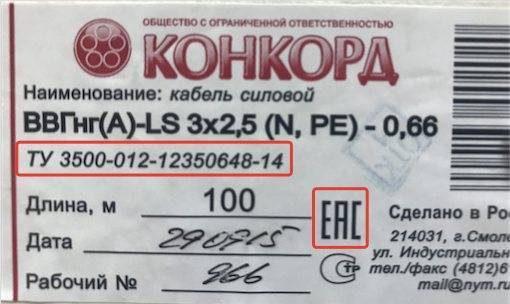

Внимательно изучите бирку на бухте или барабане с кабелем.

Бирка это как паспорт у человека. Здесь должна прописываться вся информация:

номер ТУ и ссылка на сертификат

Также ищите отметку ЕАС.

Ее наличие это гарантия соответствия продукции десяткам нормативов стран Таможенного союза ЕврАзЭс, в том числе и нескольким государственным стандартам.

Поэтому если она есть, то кабель качественный и безопасный.

Ни один завод не будет добровольно ставить такие отметки и не выполнять их требования. В противном случае можно легко нарваться на штрафы по срыву миллионных контрактов с крупными оптовиками.

Выбор кабеля и провода СИП по ГОСТ и ТУ.

Придя в любой магазин легко можно запутаться в многообразии марок и видов кабельной продукции. Какой же кабель лучше всего выбрать и почему?

Первое что вы должны знать — качественно произведенный кабель должен удовлетворять ГОСТ. Он регулярно обновляется и дополняется.

Последний действующий из них имеет номер ГОСТ 31996—2012– скачать. Пояснения и комментарии по новому стандарту – скачать.

Некоторые заводы, желая сэкономить, разрабатывают собственные технические условия не соответствующие стандарту и по ним производят продукцию. Именно она в большинстве случаев и становится причиной коротких замыканий и пожаров.

При этом не путайте, заводы не изготавливают кабель непосредственно по ГОСТ. Это распространенное среди электриков выражение. В любом случае все заводы делают кабель по ТУ. Они же их сами и разрабатывают. Вот только что там прописывается, большой вопрос.

В итоге, такие техусловия могут либо полностью опираться на требования стандарта, либо некоторым образом обходить их.

Некоторые даже не подозревают, что все это должно выпускаться по каким-то утвержденным нормам. Как же определиться с тем, что лучше приобрести: кабель ГОСТ или ТУ?

В советское время заводы всегда выпускали продукцию согласно ГОСТ. ГОСТ — это государственный стандарт, отступать от которого вы не имеете права. Если на продукции было написано, что это кабель сечением 4мм2, то это действительно были настоящие 4мм2.

Гораздо позже, чтобы повысить предприятию экономическую прибыль, были придуманы собственные техусловия. В технических условиях указываются требования на какое-либо вещество, из которого сделан кабель, а также процедуры регламентирующие выполнение этих требований.

С одной стороны вроде бы и нет особой разницы по сравнению с ГОСТ. Однако, это позволило производителю начать уменьшать сечение жил, толщину изоляции и т.п. Они попросту выдают технические условия на одну определенную продукцию и прописывают в них то, что им самим требуется. В итоге можно наблюдать вот такую разницу вроде бы одинаковых по названию марок кабелей:

И все эти отступления от ГОСТ, завод прописывал в технических условиях, таким образом якобы не нарушая норм.

Тут применяется два основных способа:

  • Например, вы можете вроде бы и сохранить сечение, однако сэкономить на дожиге меди, или добавить в нее некие примеси.
  • Второй способ — если вы можете обеспечить достаточное сопротивление жилы, вам позволяется уменьшить ее сечение.

Все это привело к манипуляциям и опасной экономии при изготовлении кабельной продукции.

Когда думаете об экономии при выборе кабеля знайте, что основных нарушений при изготовлении его по ТУ два:

  • уменьшается толщина изоляционного слоя

Как же быстро и легко определить какой перед вами кабель ГОСТ или не ГОСТ?. Чтобы отличить качественную продукцию от некачественной, всегда при покупке требуйте сертификат соответствия. Обязательно ищите номер технического условия и его соответствие государственному стандарту. Не доверяйте той продукции, где просто надпись «ГОСТ» и все.

Внимательно изучите бирку на бухте или барабане с кабелем.

Бирка это как паспорт у человека. Здесь должна прописываться вся информация:

  • номер ТУ и ссылка на сертификат

Также ищите отметку ЕАС.

Поэтому если она есть, то кабель качественный и безопасный.

Ни один завод не будет добровольно ставить такие отметки и не выполнять их требования. В противном случае можно легко нарваться на штрафы по срыву миллионных контрактов с крупными оптовиками.

Делается это с одной целью — выиграть в конкурентной борьбе у других производителей за счет уменьшения цены товара. Вопрос надежности здесь отходит на второй план.

Все это рассчитано на технически неграмотного покупателя, который придя в магазин, выберет именно ту продукцию, что подешевле. А продавец при покупке его еще и убедит, что данный кабель соответствует каким-то техническим условиям и эксплуатировать его вполне безопасно.

Большая проблема заключается еще в том, что кабель изготовленный по требованиям ГОСТ очень редко можно найти в магазинах. В основной массе завод его выпускает для применения в промышленных масштабах. Некоторые магазины такие изделия продают только под заказ.

Исходя из вышеизложенного, старайтесь не задумываться, что же вам выбрать: кабель ГОСТ или ТУ. Однозначно лучше всегда приобретать только изготовленный по ГОСТ, и даже при его отсутствии в магазине, желательно сделать заказ и подождать несколько дней, чем устанавливать продукцию с заранее заниженными характеристиками.

Кабель ВВГ-П-ХЛ

Кабель ВВГ-П-ХЛ используется как при внутренних, так и при наружных работах. Производитель отмечает, что изделие стойко переносит воздействия экстремально низких температур. Его можно использовать как для горизонтального, так и для вертикального монтажа.

Заказать

Отличия ГОСТ от ТУ

Чтобы отличить, какой продукт соответствует ГОСТ, а какой ТУ, рассмотрим живой пример. В качестве «подопытного» возьмем коаксиальный кабель «Конкорд». Взглянув на этикетку провода, мы видим, что здесь нет обозначения ГОСТ, но стоит маркировка ЕАС. Их этого следует, что изделие прошло всестороннюю проверку и попадает сразу под несколько государственных стандартов. Также, на этикетке указан ТУ – в нем указываются индексы материалов, которые были использованы при создании изделия.

Кроме маркировки на этикетке, соответствующие обозначения должны быть отпечатаны на самом кабеле. На нем указывается ТУ, знаки ЕАС, иногда ГОСТ и маркировка завода.

Сечение кабеля по ГОСТ не соответствует маркировке

Тут все просто – сертификат на кабели выдается не за имеющееся сечение, а по уровню сопротивления тока на 1 км провода. Получается, что имеющееся сечение провода по ГОСТ может не соответствовать заявленным цифрам. Согласно закону, такие отклонения допустимы. Также, необходимо учитывать, что ваш измерительный прибор (как правило, это линейка или рулетка) тоже имеет погрешности.

Есть ряд допустимых отклонений, которые не должны вас удивлять. Можно провести простой опыт – снимите с 1 метра кабеля оплетку и замерьте жилу в нескольких местах. При этом, проверните жилу, чтобы каждый замер был не с одной стороны. Скорее всего, вы получите несколько различных показателей сечения. Но, стоит учесть, что допустимая норма отклонений не должна превышать 10-15% от исходных показателей.

Смотрим на технический регламент — что лучше, ГОСТ или ТУ?

Технически «неподкованному» человеку может показаться, что разница между ГОСТ и ТУ минимальна. А ведь вправду – это два регламента с перечнем требований к продукции. К сожалению, между ТУ и ГОСТ мало общего. Написать ТУ производитель может под любое изделие, включая провода. Поэтому, специалисты при производстве проводки включают в ТУ самые разнообразные параметры.

К примеру, при написании ТУ, производители стали указывать более тонкий изоляционный слой покровов. Также, существенно пострадало качество токоведущих жил, ведь производитель сам вправе стал указывать допустимые нормы отклонений. Таким образом, занижение сечения токоведущих жил (от заявленных) может составлять от 10% до 40%. Указав все необходимые параметры в ТУ, производитель, согласно регламенту, никаких норм не нарушает и, следовательно, в случае «случайного короткого замыкания», возникшего из-за некачественной проводки, никакой ответственности не понесет.

Многие неблагонадежные компании-производители взяли на вооружение метод, позволяющий снижать сечение токоведущей жилы. Самое простое решение — сослаться на п. 2.2 ГОСТ 22483-2012, где указано, что если электрическое сопротивление соответствует нормам, то номинальное сечение провода может отличаться от изготовленного.

Иными словами, если производитель выпускает продукцию, соответствующую нормам по сопротивлению, следовательно, он вправе снизить диаметр токоведущей жилы, не в ущерб характеристикам. Но на практике получается, что даже эти требования не соблюдены. Практически каждый производитель стремится сэкономить на материалах для производства, но при этом существенно повысить стоимость своей продукции.

Второй и не менее важный недостаток ТУ — провода, согласно ТУ становятся тоньше, и соответственно производитель начинает уменьшать толщину оболочки. В результате, мы получаем кабель с прежними показателями сопротивления, но с тонкой оболочкой, которая нередко становится причиной возгораний и замыканий.

Почему производители и продавцы заинтересованы в кабелях ТУ, а не в ГОСТ

Здесь все просто. Производитель удешевляет производство продукции, но позиционирует готовый товар как высококачественный и современный. В результате можно «накрутить» цену кабеля по ТУ, но сделать его дешевле, чем ГОСТ. В итоге, компания (как и продавцы), получают высокую прибыль, и страдает только потребитель

Тем более, многие потребители просто не смотрят на маркировку, обращая внимание лишь на стоимость и заявленные характеристики кабеля

Кабели для проводки – как отличить ТУ от ГОСТ?

Выбирая новый кабель для проводки в доме (или другом здании), приготовьтесь столкнуться с богатым ассортиментом проводов, представленных на рынке. Чтобы проложить надежную проводку, лучше выбирать жесткий провод. Большинство покупателей останавливают свой выбор на ВВГ или же на NYM.

После того, как вы выберите подходящий вам кабель, у многих возникает вопрос – какой из кабелей лучше, ГОСТ или ТУ? Тут сразу следует указать, что к проводке в доме, как и к электроприборам, предъявляется одно ключевое требование – снижение вероятности пожара. От выбранного кабеля передачи данных будет зависеть качество монтажных работ, долговечность сети и уровень безопасности.

Элементы конструкции провода

Существует несколько видов изделия.

СИП-4

Состоит из алюминиевых жил равного сечения в количестве от 2-х до 4-х, закрученных с одинаковым шагом вокруг оси провода. Одна жила используется как нейтраль, прочие — фазные. Жилы — многопроволочные, класс гибкости по ГОСТ 22483-77 — 1-й.

Кабель СИП-4

Центральная проволока выполнена из сплава на основе алюминия с высокой прочностью на разрыв, остальные 6 изготовлены из алюминия и закручены вокруг нее. Все проводники, составляющие СИП-4, изолированы, в том числе и нейтраль.

Этим он отличается от СИП-1, который ввиду отсутствия изоляции на нулевой жиле не может прокладываться по стенам домов и использоваться во влажном или загрязненном воздухе. Материал изоляции — сшитый полиэтилен (PEX), стойкий к ультрафиолету (светостабилизированный), экстремальным температурам и их колебаниям.

Применение оболочки дает следующие преимущества:

  • продлевает срок службы провода до 25 лет;
  • сводит к нулю потери электроэнергии, обусловленные влажностью воздуха;
  • затрудняет несанкционированное подключение к воздушной линии электропередач.

Изоляция СИП-4 — пероксидная и силановая (одна из технологий производства сшитого полиэтилена), потому она уступает в термической стойкости изоляции СИП-5. В рабочем режиме выдерживает значения не выше +70С, при перегрузках — +80С (не более 8 часов в сутки), максимальная температура составляет +130С (сохраняет рабочие свойства в течение 5 сек).

В модификации СИПн-4 применена изоляция, не распространяющая горение. То есть при воспламенении в результате перегрузки оболочки на одном из проводников, соседние не загорятся. Наиболее долговечен сшитый полиэтилен марок Borealis Visico LE4421/LE4472 (Австрия) и Ael Compounds Sioplas-type compound 523/493 (Англия). Окраска изоляции — черный с цветной маркировкой в виде продольной полосы толщиной не менее 1 мм.

СИПсн-4

От базовой версии СИПсн-4 отличается следующими особенностями:

  • применена негорючая изоляция;
  • помимо основных, в конструкции реализована одна или две дополнительные жилы для освещения;
  • в некоторых модификациях присутствуют медные жилы для подключения цепей контроля (сигнальные) числом от 1-й до 3-х и сечением 1,5, 2,0 или 4,0 мм2.

В маркировке кабеля параметры дополнительных проводников указываются после знака «+».

Например, запись «СИПсн-4 4х25 + 1х16» говорит о наличии 4-х основных жил сечением 25 мм2 и одной дополнительной для освещения сечением 16 мм2.

СИПгсн-4

Усовершенствованный вариант СИПсн-4 — с водоблокирующим элементом в основных жилах.

Как видно, в конструкции СИП-4 отсутствует усиленная несущая жила, которая реализована в аналогах СИП-1, СИП-2 и СИП-3. Все проводники, кроме дополнительных, обладают равным сечением и механическая нагрузка распределяется между ними поровну. Не имея такой жилы, СИП-4 все равно является самонесущим — его не нужно крепить к тросу.

Но он может выдерживать только собственный вес. В регионах, где зимой случаются обильные снегопады и обледенение, применять его нельзя.

Зарубежным аналогом СИПсн-4 и СИПгсн-4 является кабель AsXSn, выпускаемый по евростандарту.

Кабель по ГОСТ

Тогда вопрос — в чем же выражается тот самый ГОСТ кабеля? После того, как завод ТУ по какому-либо кабелю, завод сообщает об этом государству. А государство, в свою очередь, отвечает: «Хорошо, мы видим ваши технические условия(ТУ). Но у нас свои представления о кабеле ВВГнг 3х2,5. Мы хотим, что там была такая-то медь, такие-то материалы, они выдерживали такие-то условия и так далее. Ваш кабель будет отвечать наших государственным стандартам (ГОСТ)? Если будет, привозите нам его на сертификацию, мы его проверим, если все хорошо, значит ваш кабель будет выполнен по ГОСТ стандарту».

Что это означает? Получается, что любой кабель соответствует ТУ, но не любой ТУ соответсвует ГОСТ. ПОэтому, если на этикете написано «ТУ №. «, не спешите ругаться и возмущаться — ТУ должен быть у любого кабеля.

Переживать сразу не стоит по двум причинам. Во-первых, 2,5 мм — это квадратное сечение, то есть площадь среза. Если вы решили померить диаметр линейкой(хотя лучше, конечно, использовать для этой цели штангенциркуль), полученное значение нужно возвести в квадрат и умножить на 0,785.

Проще говоря, квадратное сечение провода = Sкр=0,785d 2 , где d — это диаметр кабеля. Но даже, если вы теперь будете мерить кабель правильно, на выходе может получится значение для кабеля 2,5 например 2,3. Вы воскликнете — меня обманывают! Но на самом деле это опять не так. Чтобы разобраться глубже в этом вопросе, мы обратимся к одному из ГОСТ, которому должны соответствовать кабели. Для этого изучим ГОСТ 22483-77.

В данном документе описано, каким требованиям должен отвечать кабель, чтобы гордо носить имя ГОСТа. Документ состоит из 14 страниц, но нас, по сути интересует всего две: страница №1 и страница №7.

Как Вы видите, в законе достаточно четко обозначено допущение в фактическом сечении жилы. Но при условии, что сопротивление соответствует всем нормативам. Давайте еще раз тезисно разберем все вопросы, которые часто возникают по поводу ТУ и ГОСТ кабеля.

Как отличить кабель ГОСТ от ТУ?

Чтобы понять, что перед Вам именно ГОСТ, а не ТУ, Вам, в первую очередь обращать именно на обозначение EAC. Возьмем, для примера, кабель завода КОНКОРД. На этикетке мы не видим обозначения ГОСТ. Но на этикетке присутствует маркировка EAC. А это означает, что данный кабель соответствует нескольким десяткам нормативов, в том числе и всем необходимым ГОСТам. Также мы видим, что на кабеле указан ТУ.

Помимо этикетки, соответствующая маркировка должна быть на самом кабеле — маркировка завода, маркировка ТУ завода, знак EAC, и, возможно еще и ГОСТ на саму марку кабеля.

Я взял линейку и померил диаметр кабеля 3х2,5, а у меня получилось 1.8. Почему так?

Как мы уже и говорили, у кабеля всегда указывается сечение. А в случае замера линейкой или штангенциркулем Вы получаете диаметр кабеля. Вы можете, либо преобразовать его по формуле Sкр=0,785d 2 (это упрощенный вариант оригинальной формулы) или же воспользоваться таблицой соответствия. В данном случае, как видно из таблицы, сечение Вашего кабеля полностью соответствует фактическому.

Мне обещали кабель ГОСТ, но в два раза дешевле, чем у Вас. Почему у Вас так дорого.

К сожалению, мы вынуждены отметить, что на рынке кабеля есть достаточно много недобросовестныъх производитлей кабеля, которые ставят отметку EAC, хотя на самом деле никакой сертификации они не проходили. Также на рынке встречаются подделки известных брендов, таких как КОНКОРД и СЕВКАБЕЛЬ. Поэтому мы бы не рекомендовали гнаться за ценой. Это может очень дорого обойтись в итоге.

Виды кабелей и проводов

Провода принято разделять на два вида:

  1. Многожильный.
  2. Монолит, то есть из сплошной проволоки.

Условия применения проводов зависит от их гибкости и сопротивления. Одножильные провода отличаются твердостью и уменьшенным сопротивлением. Это наблюдается благодаря их конструкции, выпускаются они как «голые», так и в тонкой оболочке. Такие твердые проводники обеспечивают большую производительность на высоких частотах.

Многожильный провод включает в себя определенное количество нитей из меди, сплетенных между собой. Он более устойчив к механическим повреждениям, а также более гибок, что делает его более долговечным, чем провод монолит.

Кабеля также делятся на монолиты и многожильные, при этом монолит, как и в случае с проводом, более жесткий. Гибкость многожильного кабеля зависит от количества проволок. По гибкости можно выделить семь классов кабелей. 1-й самый жесткий (моножила), 7-й, соответственно, самый гибкий.

Жесткий кабель принято использовать во время укладки в грунт или проведении в стенах, гибкий идеально подходит для подвижных механизмов, а также подключения электроприборов. В качестве совета можно отметить, что для подключения освещения лучше использовать многожильный кабель, так как данные устройства подвергаются частой замене и жесткий кабель может сломаться, в отличие от гибкого аналога.

Понятие стандарта, технических условий

В России это Росстандарт.  Отражает государственные требования, устанавливает конкретные параметры, нормы, требования к товарам, работам, услугам. Применяется к продукции межотраслевого назначения. До 1996 года ГОСТ являлся нормативно-правовым актом, за невыполнение которого наказывали. С 1 сентября 2011 года государственные стандарты, не подпадающие в перечень обязательного исполнения, просто нормативные акты. Это означает отсутствие обязательности, правовой основы выполнения изложенных требований.

Технические условия, ТУ, разрабатывает на собственные изделия каждый производитель, это собственность предприятия. Описываются параметры, характеристики и свойства выпускаемой продукции. Учитывается применение собственных технологий, особенности материалов. Не должно быть ухудшения относительно требований стандарта, но не обязательно. ТУ, после проверки, утверждаются отраслевым министерством и соответствующим комитетом Росстандарта.

Все выпускается по ТУ. Технические условия не всякого предприятия, и не на любое изделие, соответствуют ГОСТ. Для продажи через торговую сеть, достаточно сертификата соответствия.

Причины введения ТУ

Повысить ликвидность, уменьшить количество отходов предприятию поможет новое ТУ, снижающее требования ГОСТ. Например, стандарт устанавливает строительную длину выпускаемого провода не менее 300 метров. Технические Условия, разрешающие длины от 10 метров помогают реализовывать остатки через торговую сеть, указывают применения для ремонтных работ с заменой не длинных участков. Электрические параметры при этом не изменились, как и марка и типоразмер. В торговлю пошел товар, который до этого просто уходил в утиль, выбрасывался. Цена ниже, чем у продукции по ГОСТ. Производитель повысил рентабельность, довольный ценой потребитель приобретает нужную марку для ремонтов малыми длинами. Все знают, что эта модель произведена по ТУ и все довольны.

Предполагается увеличить оперативность отклика на спрос, и обеспечить сбыт в условиях рыночных отношений. ГОСТ разрешает рабочее напряжение переменного тока частотой 50 ГЦ не превышающее 660 вольт. Однофазные силовые и осветительные сети питаются 220В номинального напряжения. Создается ТУ для выпуска провода с допустимым рабочим напряжением 250 вольт. Понижение значения напряжения, дает аргументацию допустимости слоя изоляции тоньше стандартного, применение пластиката с другими свойствами. Печально знаменитые ТУ 16.К13-020-93, написанные для марки ПУНП и ПУГНП, назначали пониженную (по отношению к 0,66кВ) электрическую прочность, работу в сетях освещения.

Созданные с благой целью повысить доступность, эти ТУ развязали руки недобросовестным производителям. Некачественные материалы, занижение диаметра медной жилы и толщины слоя изоляции дает снижение себестоимости. Получение сертификата соответствия решаемая проблема, торговая сеть оказалась заваленной дешевым товаром, создающим конкуренцию стандартным кабелям.

Повод для занижения качества

Изготовители используют возможность заработать. После этого заниженное сечение из непонятной меди не справляется с токовой нагрузкой. Разогрев разрушает изоляцию из некачественного тонкого винила, приводит к пожарам, гибели людей.

В 2007 году международная Ассоциация производителей «Электрокабель» совместно с Энергонадзором запрещает заводам – членам ассоциации изготовление и реализацию проводов по ТУ 16.К13-020-93. Под запрет попали ПБПП, ПБПГ, ППБН, ПЕН, и другие, которые делались по таким же ТУ. Эти же марки, но с алюминиевой жилой, запрещены также. Нарушение запрета вызывает достаточно суровые меры наказания провинившихся членов ассоциации.

Производители, не состоящие в Ассоциации, имеют право не выполнять ее рекомендацию о запрете, продолжают выпускать и продавать проводную и кабельную продукцию, изготовленную по ТУ. Законодательного запрета нет.
