Как подключить лампочку через выключатель — схемы

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
5. Когда схема соединения была запомнена, провода отсоединяют.

Схема выключателя с подсветкой

Переделанная схема Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой

Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

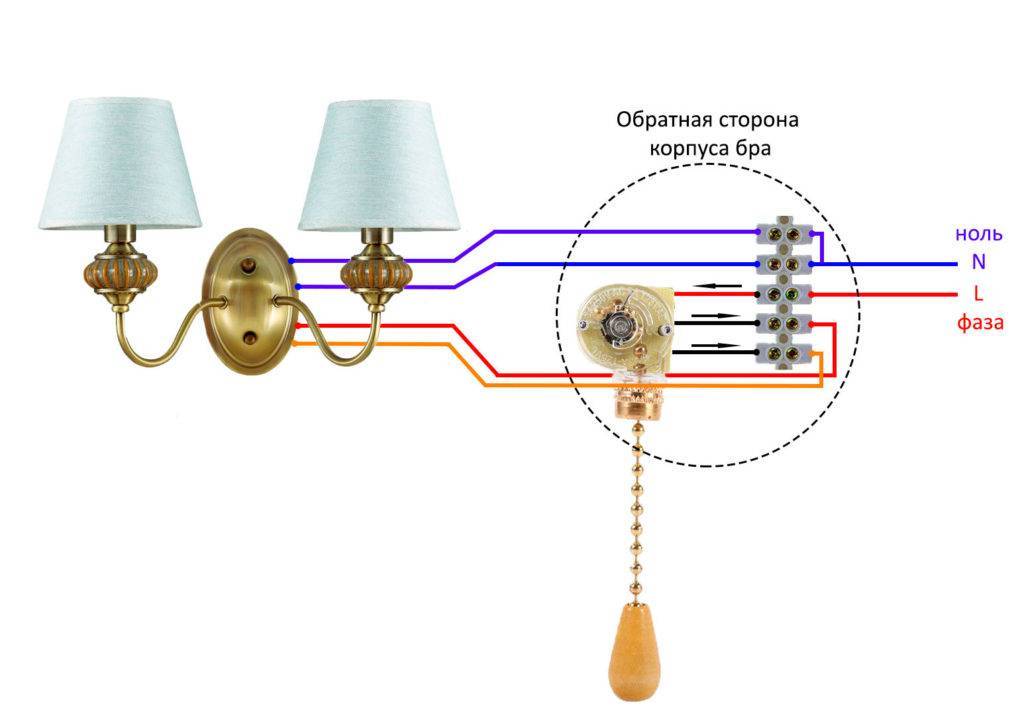

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

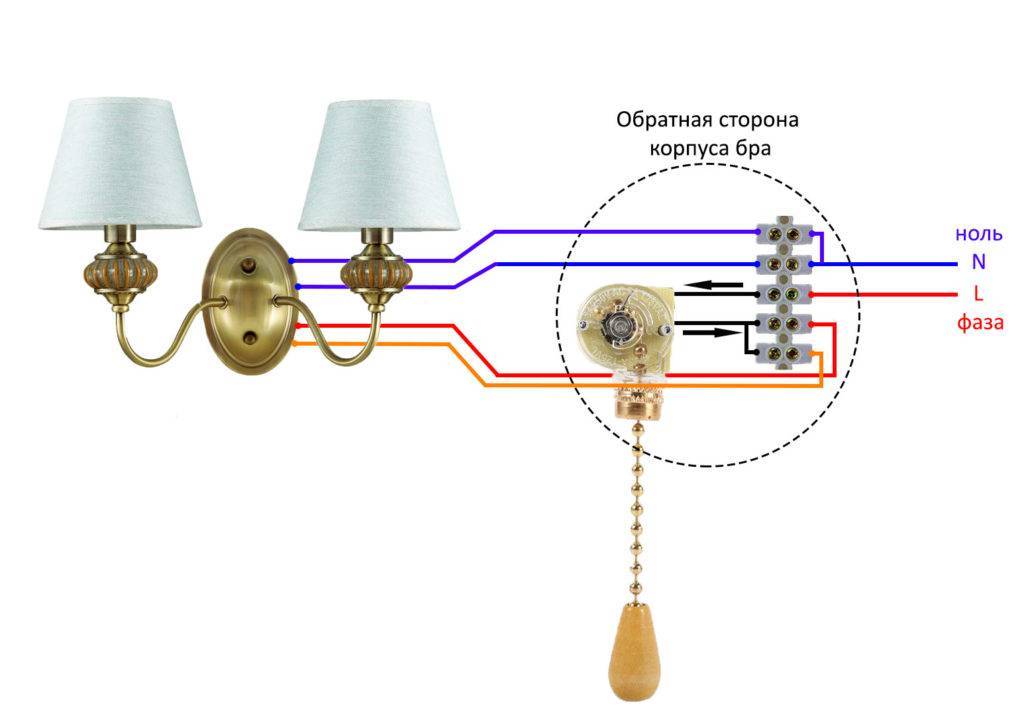

Схема
подключения здесь будет следующая:

При наличии
в домашней эл.проводке третьего заземляющего проводника (обычно он
желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на
специально предназначенное место.

Ищите
соответствующий значок на корпусе изделия.

Внимание!
Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Если нужно установить выключатель от существующей розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Здесь также существуют два варианта, выбор между которыми зависит от месторасположения люстры. Разница между ними заключается в удаленности светильника от розетки – если близко, то нулевая жила контактируется с ней, если далеко – то от щитка. Рассмотрим оба метода.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/светильник расположены совсем рядом. Чтобы соединить их, требуется выполнить следующие действия:

1. В первую очередь необходимо установить саму люстру, а затем по всем правилам подвести к ней посредством проводки выключатель.
2. Процедура подключения обязательно должна начинаться с разрыва цепи – обесточивания. Сделать это можно, выключив либо групповой (для комнаты, если он имеется), либо общий (для всей квартиры/дома) рубильник.
3. Далее вскрывается крышка розетки и проверяется ток на ее контактах посредством специального измерительного прибора (отвертки с лампочкой).
4. К контакту с фазой подсоединяется проводник, идущий к вводу выключателя. Вывод подключается к жиле самого светильника.
5. К контакту с нулем крепится проводник, подходящий к выводу от прибора освещения.
6. Если есть контакт заземления, то его также нужно соединить с соответствующим проводником люстры.
7. После правильной скрутки всех проводов, контакты закрываются, провода укладываются на предназначенное место, а вся собранная система испытывается после подачи напряжения.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
5. Жилу от него нужно соединить с вводом светильника.
6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Примеры подключения

Для этого потребуется:

1. Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
2. Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
3. Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
4. Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
5. Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
6. Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
7. Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

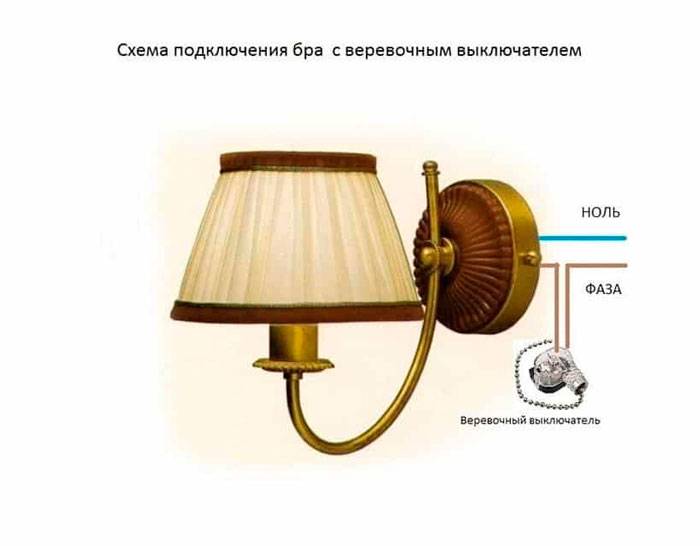

Как правильно подключить провода

После

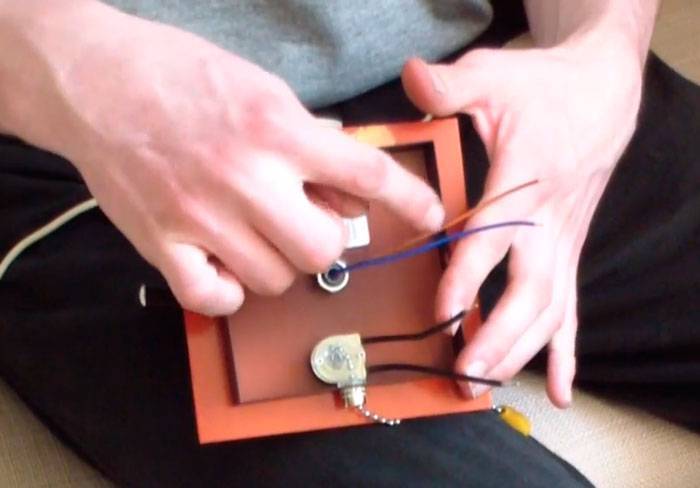

крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6
штук:

2 – с выключателя

2 – выходят из самого бра

2 – торчат из стены

Как их
соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое
главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы
дергаете за цепочку, разрывается только один проводник. И это должна быть
именно фаза.

В противном
случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет
присутствовать потенциал, и вы попадете под напряжение.

При этом
также играет роль куда на патрон должна приходить эта фаза – на центральный
контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

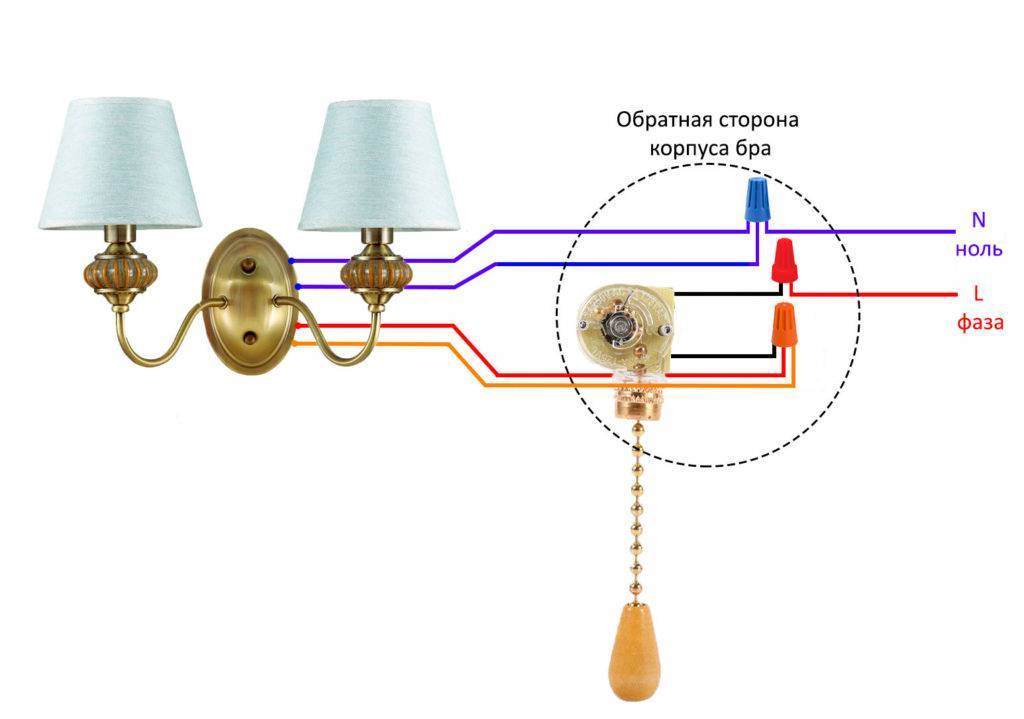

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

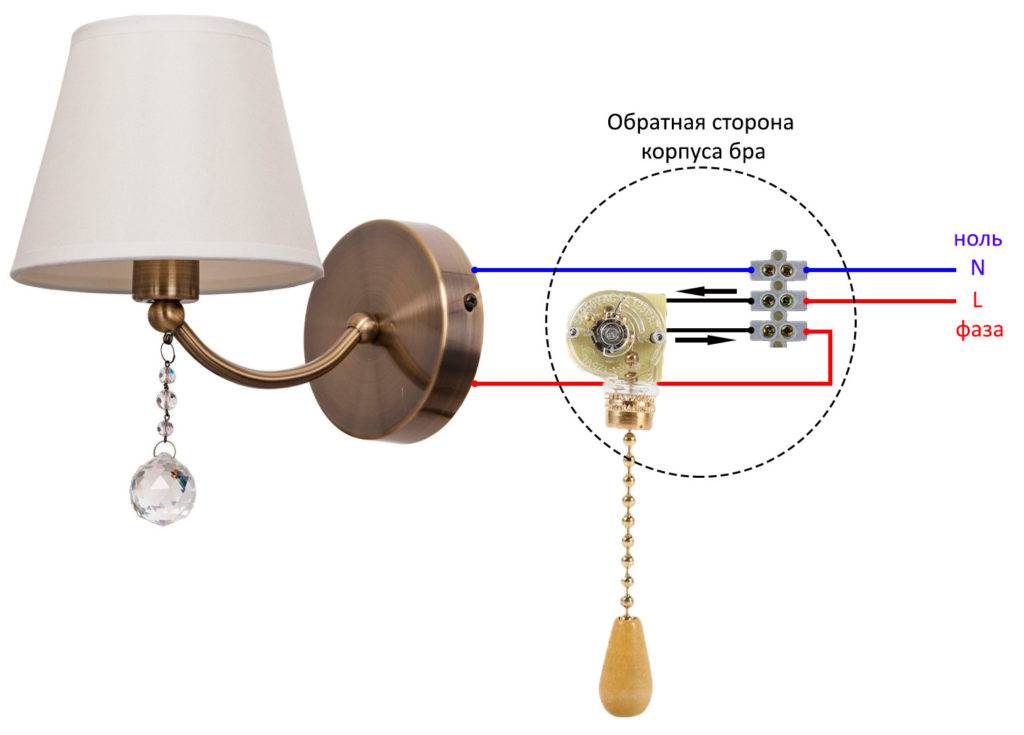

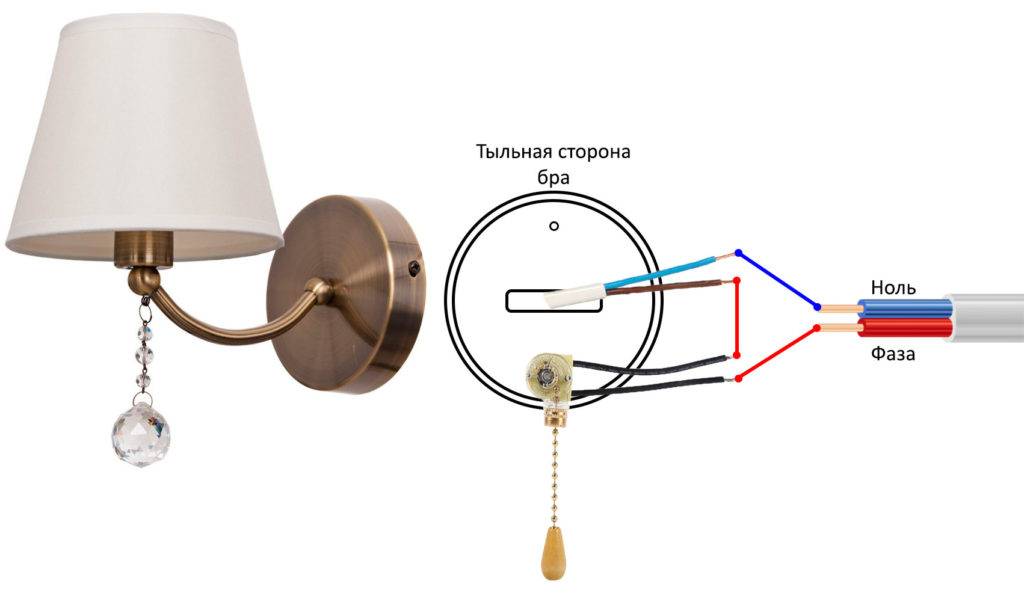

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из
стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из
проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в
принципе и все. Как видите, ничего сложного.

Основная функция

Выключатель света представляет собой коммутационное устройство, с помощью которого человек управляет освещением в помещении. Этот аппарат выполняет две операции – замыкает электрическую цепь, за счёт чего происходит включение лампы светильника, и размыкает её, лампа при этом гаснет.

В отличие от своих высоковольтных собратьев выключатель света предназначен для работы в осветительных сетях напряжением до 1000 В. Управляется он вручную, не защищён от токов короткого замыкания и перегруза. На нём нет дугогасительных камер, как на высоковольтном оборудовании, поэтому обычный бытовой аппарат рассчитан на маленькие токовые нагрузки.

Схема одноклавишного выключателя является самой известной и распространённой для подключения элементов освещения.

Но сейчас всё чаще дизайнерские решения подразумевают монтаж в жилых помещениях сложной конфигурации комнат, многоуровневых потолков и групповой осветительной системы. Здесь уже не получится просто подключить одноклавишный выключатель света, понадобятся более сложные модели. Например:

1. Выключатель двухклавишный будет гораздо удобнее в применении, если комната имеет зональное разделение, когда в её рабочей части необходимо более яркое освещение, а в части для отдыха допустим свет приглушённый. Ещё такие устройства используют в гостиных, где смонтированы большие рожковые люстры на несколько ламп.
2. Выключатель трёхклавишный, совмещённый с розеткой. Такой аппарат удобно устанавливать, когда рядом находятся коридор, ванная комната и туалет. Схема подключения выключателя света в таком исполнении подразумевает подачу напряжения каждой клавишей на отдельную комнату, а розетка пригодится для того, чтобы пользоваться феном или электробритвой.
3. Выключатель с подсветкой. Замечательный вариант для любого помещения. Зайдя в тёмную комнату, не придётся шаркать руками по стене в поисках выключателя, святящийся маячок укажет на его местонахождение.

О том, как установить эти коммутационные аппараты и как правильно подключить их, будет отдельный, более подробный разговор. Однако советуем вам начать знакомство с устройством, принципом действия и схемой подключения на примере одноклавишных выключателей.

Подключение точечных светильников

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

• Малые размеры и небольшой вес.
• Встроенной защиты от короткого замыкания.
• Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
• Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Подключение двухклавишного выключателя

Следующей будет схема, в которой задействован двухклавишный выключатель.

Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным (фазным) выводом независимо друг от друга.

Это позволяет создать две отдельные ветки из одного вводного провода, для управления питанием которых предусмотрена своя клавиша рубильника.

Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.

В таком случае подключение не отличается от описанной выше. Единственное, следует определиться какая клавиша будет рабочей и к ее выходному выводу подключить фазную жилу.

При таком соединении вторая клавиша будет отключена.

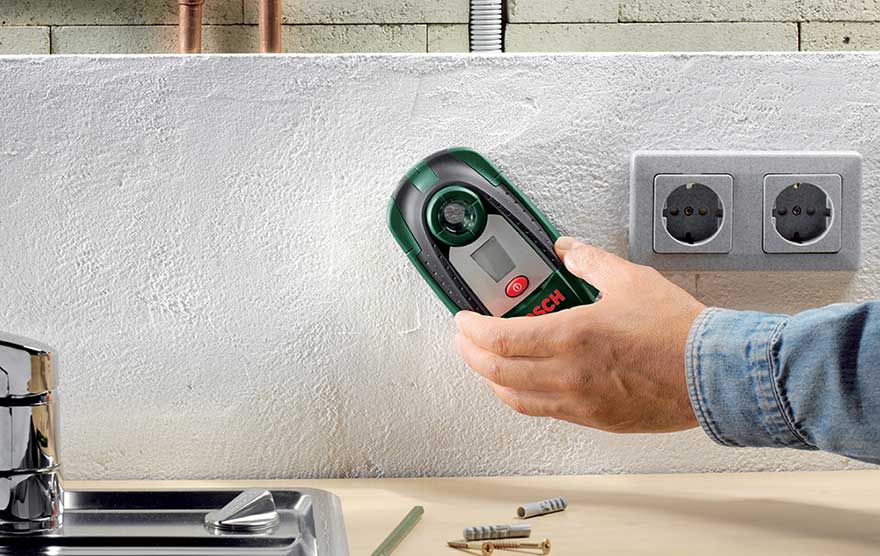

Как найти скрытую проводку в стене квартиры прибором и без

Теперь рассмотрим особенности подключения двух лампочек к такому прерывателю. То есть, по сути, создаем из одного фазной жилы две ветки.

Разница от описанной выше схемы сводится к тому, что у нас будет два вывода из коробки (каждый на свою лампу).

То есть, в распределительную коробку должно входить 4 провода – вводной, два выводных и от выключателя.

Еще важный момент – от прерывателя к распределительной коробке придется прокладывать трехжильный провод.

Одна из жил будет подключаться к входному выводу выключателя, а две других — к выходным.

Далее остается все правильно соединить. Здесь для удобства тоже следует использовать цвета оплеток.

К примеру, третьим цветом в трехжильном кабеле будет зеленый.

Соединение делается так:

• Нулевой провод (синий) от ввода соединяем с двумя выводными соответствующего цвета (должна получиться скрутка, состоящая из трех жил);
• Вводной фазный провод (коричневый) соединяем с таким же по цвету, ведущим на выключатель;
• Две остальных жилы кабеля, ведущего на выключатель, нужно соединить с фазными жилами выводов. То есть, синюю нужно соединить с коричневой одной ветки, а зеленую – с коричневой другой ветви.

Читайте по теме: Соединения проводки, как правильно скручивать провода.

Все это более наглядно представлено на схеме.

После соединения все скрутки следует заизолировать и только после этого проверять работоспособность.

Важно знать: Беспроводные выключатели значительно упрощают подключение плафонов с одной лампочкой или большие люстры

Последовательное и параллельное подключение двух и более источников света

Чтобы лампочка работала, нужно один ее контакт присоединить к фазе, а второй к нулю. Фаза – приходящий ток. Ноль – это, когда ток по проводнику возвращается к источнику. Существует два способа подключения: последовательное и параллельное.

В последовательном подключении ток будет зависеть от каждого источника света (от первого к следующему). Напряжение распределяется на количество ламп. Например, две лампы и напряжение 220W, значит, будет по 110W на каждую лампу. Важный момент: последовательное подключение для светильников с одинаковой мощностью.

Если взять лампы с разной мощностью 40 Bт и 120 Вт (разница в три раза), то лампа с меньшей выйдет из строя, так как по ней будет проходить 120 Вт. Исключение – лампы накаливания. На 220 W подключить две лампы на 60 W, то они будут гореть вполсилы, и лампы дольше прослужат.

Плюсы и минусы последовательного соединения:

• Перегорание элемента, влияет на остальные (не работают).
• Люминесцентные лампы меньше мигают.
• У ламп должна быть одинаковая мощность, исключение — люминесцентные лампы.

Второй способ — параллельное подключение. Таким способом параллельно подключают два или более источника света. К фазе подсоединяются одни контакты, а другие к нулю.

Ток и яркость будет зависеть от мощности каждой лампы. Приходящий ток будет равен сумме ламп, поэтому диаметр сечение нужно делать согласно ему. Такой способ часто применяется, и он удобен, так как в будущем можно добавлять дополнительные светильники, не тревожа другие источники света.

Плюсы и минусы параллельного соединения:

Подготовка к работе

Для того чтобы работа с электричеством была простой и безопасной, нужно провести правильную подготовку. Перед тем, как подсоединить выключатель к лампочке, нужно приготовить все необходимые материалы и инструменты. Домашняя электропроводка имеет опасное для жизни напряжение, поэтому нужно максимально обезопасить себя от возможных рисков. Необходимо помнить, что ни одно действие с проводкой не выполняется без отключения питания этого участка помещения рубильником. Если во время выполнения работ доступ к рубильнику будет свободен, лучше разместить рядом с ним предупреждающую табличку с надписью «Не включать!».

Выбор материалов

Для правильной установки электропроводки нужно подобрать используемые материалы. Понадобится следующее:

• Провода того же сечения и из того же металла, что и было использовано в имеющейся проводке;
• Источники света, лампы или другие потребители электроэнергии подходящей мощности. В квартире не рекомендуется использовать приборы мощностью более 1,5 киловатт;
• Розетки (могут быть на одно, два и более гнезд);
• Выключатели;
• Подрозетники (для внутренних розеток и выключателей);
• Распределительные коробки (по одной на комнату);
• Кабель-каналы или гофра для того, чтобы провести провода в деревянном доме или в помещении, где невозможно уложить проводку в штробу;
• Изолента.

Выключатели бывают разных видов. В магазинах можно найти следующие:

• Клавишные для нагрузок от одной до трех, больше найти сложно;
• Сенсорные;
• С регулировкой мощности;
• Импульсные прерыватели.

Если электропроводка воссоздаётся с нуля, например, в частном доме, то нужно рассчитать сечение проводов. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Исходя из этих параметров вычисляется ток в проводке, а, зная его, уже можно найти сечение нужного кабеля по специальной таблице.

Ток вычисляется как отношение суммарной потребляемой мощности к напряжению питания. Нужно определить наиболее мощных потребителей электроэнергии и после этого разделить сумму их мощностей на напряжение питания. В обычном помещении это 220 вольт. По получившемуся значению тока определяется, какое сечение провода выбрать. Если потребляемая мощность приборов не превышает 4 кВт, обычно выбираются жилы сечением 2,5 квадратных миллиметра.

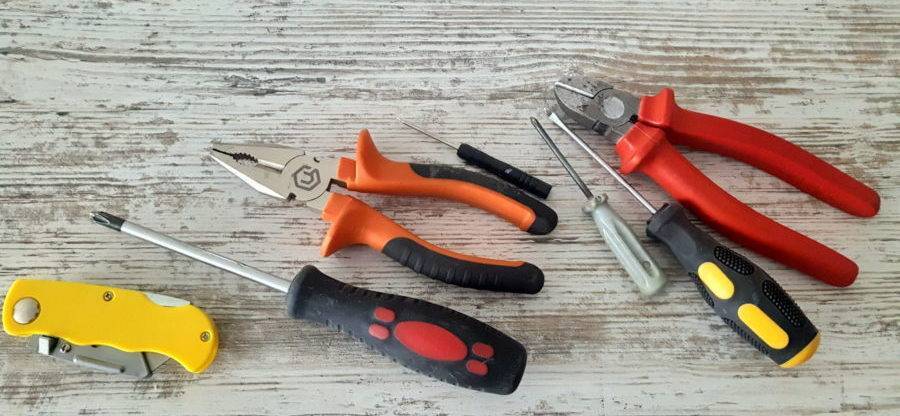

Выбор инструментов

Приступая к работе, следует выбрать подходящие и удобные инструменты. Они должны обеспечивать безопасность при работе с электричеством:

• Плоскогубцы с изолированными ручками для более надежных скруток проводов;
• Остро отточенный нож;
• Индикаторная отвертка, она показывает фазовый или нулевой провод;
• Контакторы (соединяют провода лучше и надежнее изоленты);
• Кусачки для отделения отрезков провода;
• Перфоратор (если потребуется штробить стену).

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:

1. Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
2. Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
3. Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
4. Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
5. Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя

Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены

https://youtube.com/watch?v=I6kgRIyFhN4

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Виды ламп для использования дома

Внешний вид галогенных ламп

Традиционными являются круглые лампочки накаливания с вмонтированной внутрь спиралью из вольфрама. Галогенные устройства отличаются от них тем, что в колбу вместо создания вакуума закачивается соответствующий газ. Это позволяет уменьшить габариты лампы и продлевает срок ее эксплуатации. Но устанавливать ее надо очень аккуратно, ни в коем случае не касаясь стекла руками.

Еще одна категория ламп – энергосберегающие. Они бывают люминесцентными и использующими в качестве осветительных элементов сгруппированные светодиоды. Второй тип может крепиться в стандартные закручивающиеся патрончики.

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

• Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
• Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
• Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
• Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Подготовка к работе, выбор оборудования

Для успешного подключения электрической лампочки необходимы определенные материалы и инструмент. Без этого ни о каком качестве, задающем долговечность системы, говорить не приходится.

Набор необходимых инструментов

Для выполнения монтажа потребуются:

• монтерский нож для снятия изоляции;
• если есть съемник изоляции – он пригодится для зачистки отдельных проводников;
• для укорочения кабелей, проводов до необходимой длины потребуются кусачки;
• для монтажа электроприборов нужен будет набор отверток;
• если предполагается пропайка скруток или облуживание зачищенных участков проводов, нужен будет электрический паяльник с набором расходных материалов (флюс, припой).

В процессе работы понадобится также другой мелкий слесарный инструмент (пассатижи, молоток и т.п).

Проводниковая продукция

При выборе кабеля для системы освещения надо взять за основное правило – никакого алюминия. Относительная дешевизна алюминиевой проводниковой продукции уравновешивается потенциальными проблемами в дальнейшей эксплуатации:

• пластичность этого металла ведет к ухудшению контактов в зажимных клеммах, их потребуется периодически подтягивать;
• его ломкость приведет к проблемам при последующих ремонтах;
• склонность к окислению на воздухе также не улучшит контакт (медь тоже не свободна от этого недостатка, но здесь проблему можно радикально решить облуживанием зачищенных участков).

К тому же удельное сопротивление алюминия в 1,7 раза выше, чем у меди. Поэтому придется выбирать проводники большего сечения. Это также несколько нивелирует экономию финансов.

Что касается сечения жил, оно выбирается по экономической плотности тока и проверяется на термическую и динамическую устойчивость к токам КЗ. Также требуется, чтобы падение напряжения на питающих проводниках не превышало 5% для самого дальнего потребителя. Но в большинстве случаев делать расчеты не нужно. Многолетний опыт показывает, что сечение в 1,5 кв.мм (для меди!) пригодно в 99+% случаев обустройства сетей освещения. Лишь в редких ситуациях (сверхдлинные линии и т.п.) надо произвести проверку на падение напряжения и сопротивление петли «фаза-ноль». Возможно, сечение придется увеличить. Но для стандартных случаев оптимальный вариант – применение кабеля ВВГ-1,5 с соответствующим количеством жил или его зарубежные и отечественные аналоги.
