Что такое кабель: виды, назначение, марки

Методы прокладки

Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.

Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.

Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.

Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.

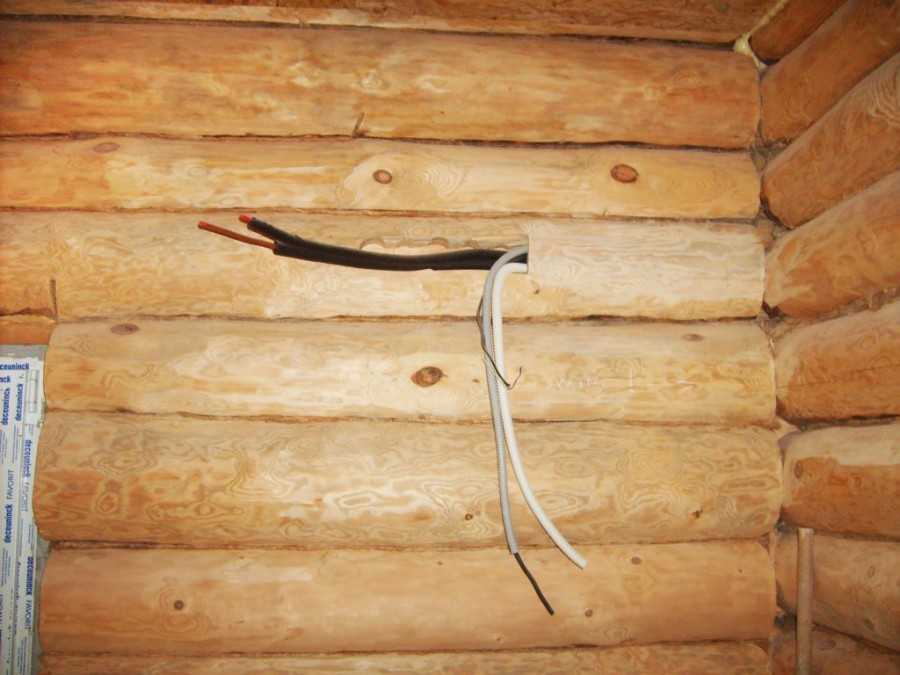

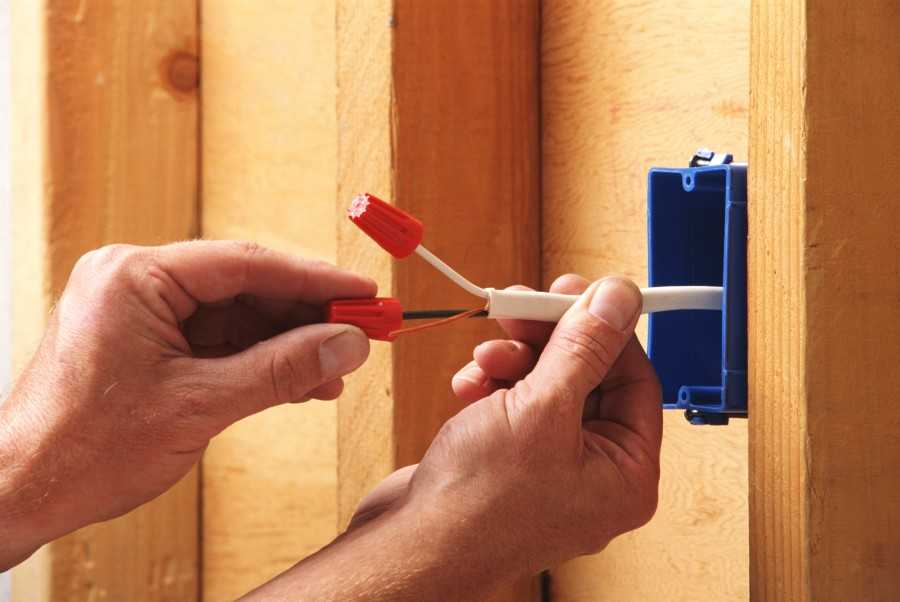

Открытое положение

Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.

Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.

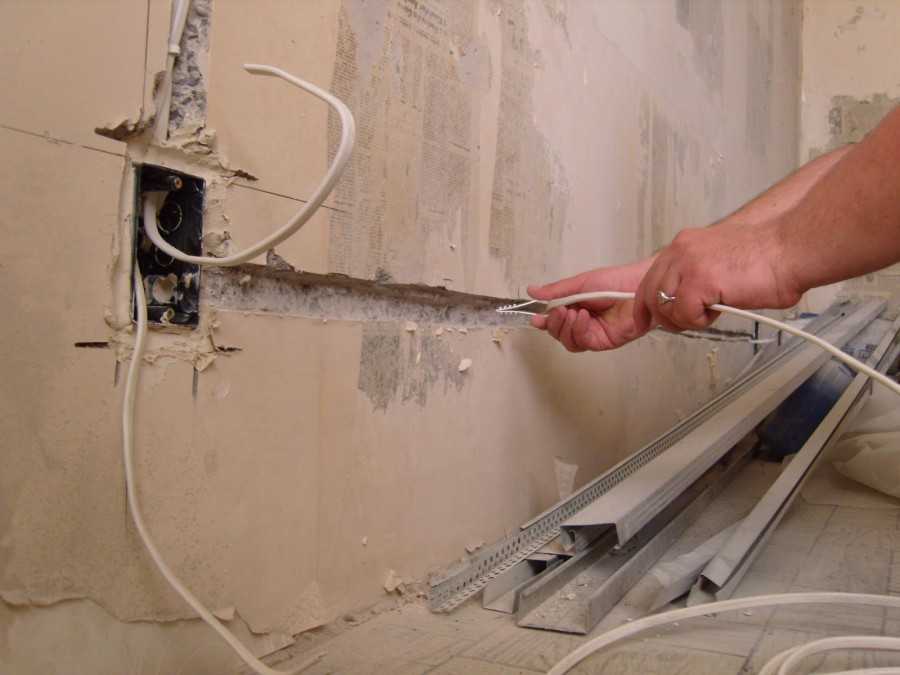

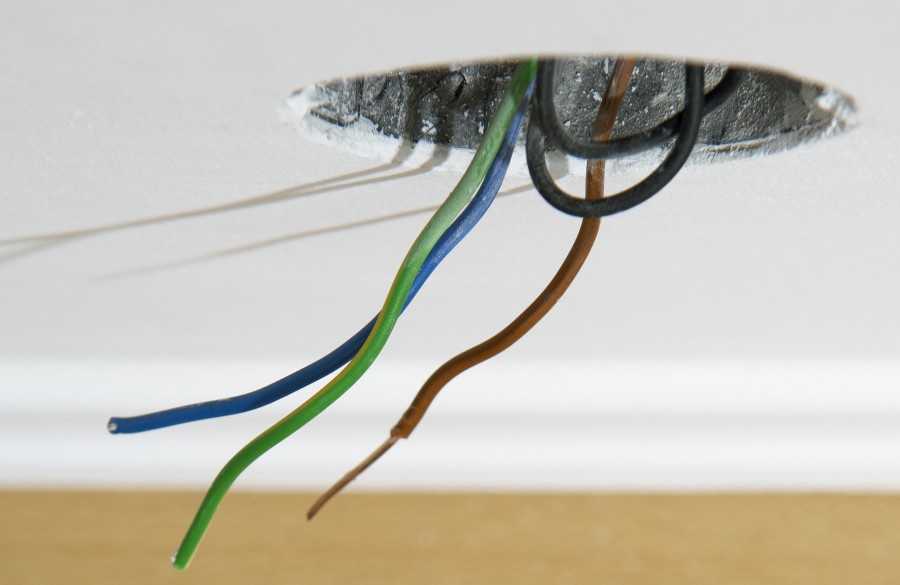

Скрытый вариант

Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.

Расположение под землёй

Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

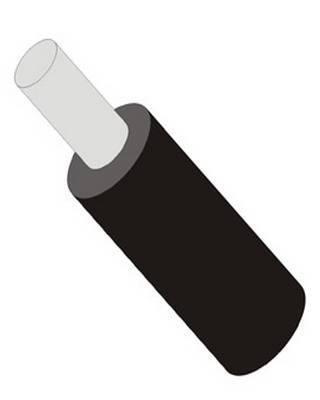

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1. Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.

Марки кабеля и провода иностранного происхождения

Хоть на данный момент и существует четкое понятие маркировки и такие стандарты пытаются использовать все производители, часто бывают случаи, когда в руки попадает кабель, который непонятно, как расшифровать.  Это может означать только одно – кабель иностранного происхождения. Ниже представлена схема, в которой вы сможете разобраться без особых усилий.

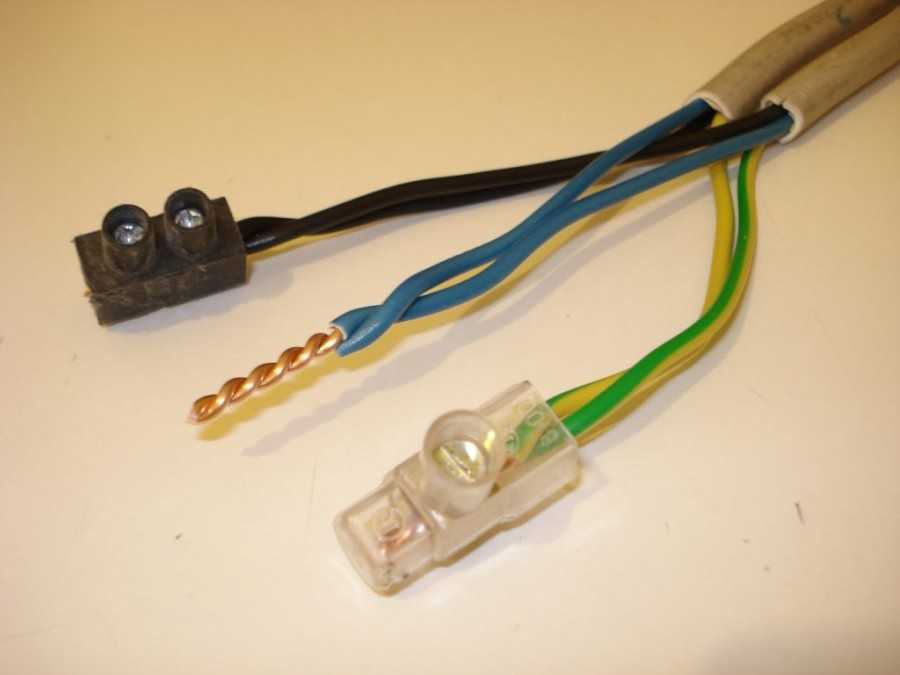

Монтажный кабель

Как вы могли заметить, существенного различия нет. Однако существует другой порядок, и это особенность, она сможет сбить с толку любого человека. С маркировка кабелей и проводов расшифровка, мы с вами разобрались, теперь перейдем к следующим существенным различиям.

Разновидности

Рассмотрим виды проводов и их назначение для внутреннего и внешнего (уличного) проведения электрической сети. Материалом для изготовления служат медь и алюминий.

Сегодня предпочтение отдается проводам с медными жилами, поскольку у этого металла сопротивление гораздо меньше. Медный провод способен дать больше мощности и пропустить больший ток, чем алюминиевый, несмотря на одинаковость их сечения.

Кроме того, срок службы медного изделия дольше. Однако алюминий более дешевый металл, поэтому относительно недавно он имел широкое распространение при обустройстве проводки в жилых домах.

Основанием для выделения разновидностей служит также количество жил. Выделяют одножильные и многожильные провода. Первые отличаются жесткостью и плохо гнутся, основное направление их использования – создание простой скрытой проводки.

Вторые способны неоднократно сгибаться, обладают высокой степенью мягкости. Используются в качестве шнуров для подключения всего разнообразия бытовых приборов, для создания удлинителей. Подходит для монтажа открытой электропроводки. Главным требованием безопасности для многожильных проводов является наличие двойной оплетки.

Что касается основных видов изоляции проводов, то их несколько: резиновая, ПВХ (самый популярный вариант), бумажная (используется крайне редко) и фторопластовая (самая надежная).

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Срок службы кабеля ВВГ

Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.

Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.

Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.

Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.

Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.

К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.

Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.

Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.

Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

1. ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
2. ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
3. ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Сравнение характеристик

Чтобы понять, чем отличается шнур ШВВП от провода ПВС, давайте сравним технические характеристики.

	ШВВП (Ш-шнур, В-оболочка ПВХ, В-внешняя ПВХ-оболочка, П-плоский)	ПВС (П-провод, В-оболочка из ПВХ, С-соединительный)
Номинальное напряжение, Вольт переменного тока 50 Гц	400	660
Диапазон сечений, кв. мм	от 0,35 до 4	от 0,75 до 16 (иногда встречаются 0,5 и 25 кв. мм)
Количество жил	2 или 3	от 2 до 5
Допустимые рабочие температуры, градусов Цельсия	от -25 до +50	от -50 до +50
Срок службы, лет	6	6

Изоляция у обоих проводников из ПВХ-пластиката, как наружная оболочка, так и оболочки каждой из жил. И шнур, и провод используются для подключения подвижного оборудования. Но их конструкция отличается тем, что у ШВВП жилы уложены параллельно друг другу, а наружная оболочка выполнена тонким слоем изоляции. Из-за этого у шнура плоская форма, что и указано в маркировке.

Жилы провода ПВС уже скручены между собой по всей длине, наружная оболочка выполняется с полным заполнением между жильного пространства, что даёт толстый защитный слой. Однако витая укладка жил увеличивает расход проводников и других материалов на каждый метр кабеля, а толстая внешняя оболочка увеличивает расход ПВХ – всё это приводит к увеличению конечной стоимости продукта.

Внимание: стоимость ПВС больше чем у ШВВП примерно на 30%. Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности

Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС

Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС

Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС.

Виды монтажных проводов для электропроводки

Виды проводов для электропроводки позволяют проводить электромонтажные работы в самых неблагоприятных условиях. Для монтажа электрических систем в местах, где слишком влажно, жарко или холодно (например, в банях, печах и погребах), а также там, где существует высокая вероятность механического повреждения, описанные выше провода марок ПВС, ВВГ, ПУНП или ШВВП не годятся.

В этом случае используются виды монтажных проводов, обладающие повышенной устойчивостью к воздействию внешней среды.

РКГМ — силовой монтажный одножильный провод. Жила медная многопроволочная, сечение — от 0,75 до 120 мм2. Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение тока до 660 В и частоту до 400 Гц. Обладает гибкостью, устойчив к вибрации, повышенной влажности (до 100 % при температуре +35°C) и действию широкого диапазона температур (от —60 до +180 °C).

Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельных и печей), подходит для подключений духовых шкафов, электромонтажа в банях и саунах.

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная из вороненой или оцинкованной стали. Сечение жилы — 1,2; 1,4; 2 и 3 мм2. Изоляция из ПВХ или полиэтилена. Номинальное напряжение тока — до 380В, частота — 50 Гц. Провод стоек к щелочам, повышенной влажности (переносит погружение в воду), диапазон рабочих температур — от —50 до +80 °C. Применяется в качестве нагревательного элемента, например при монтаже теплых полов.

ВПП — одножильный медный провод. Жила многопроволочная, с сечением от 1,2 до 25 мм2, заключена в изоляцию из полиэтилена. Оболочка выполнена из полиэтилена или ПВХ. Номинальное напряжение тока — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от —40 до +80 °C. Применяется в условиях высокого давления для двигателей артезианских скважин, погруженных в воду.

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS:

е) по исполнению в части показателей пожарной опасности:

• не распространяющие горение при одиночной прокладке (без обозначения);
• не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
• не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

• круглые (без обозначения);
• плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытания A устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Итоговая расшифровка

ВВГ — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющий горение при одиночной прокладке.

ВВГнг(А) — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A.

ВВГнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке по категории A с пониженным дымо- и газовыделением.

ВВГ-Пнг(А)-LS — это кабель с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории A, плоский

Отличия в области применения кабелей по пожарной опасности

Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».

Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.

Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.

Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:

Тип исполнения кабельного изделия	Класс пожарной опасности	Преимущественная область применения
Без обозначения	О1.8.2.5.4	Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
нг(А)	П1б.8.2.5.4	Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
нг(А)-LS	П1б.8.2.2.2	Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях

Краткая расшифровка маркировки кабелей ВВГ в видеоролике:

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Требования к кабелям по ПУЭ

Кабели ВВГ 3х1,5 и 3х2,5 требования к жилам по ГОСТу и ТУ

Расшифровка других типов кабеля ВВГнг

• ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
• ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
• ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
• ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
• кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
• ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
• кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.

Массогабаритные параметры кабелей ввгнг включают в себя:

• количество жил;
• сечение жил в мм²;
• наружный диаметр;
• масса провода, кг/км. гнги

Пример массогабаритных параметров провода 3×1 5, 3×1: количество жил 3 штуки, сечение жил 1,5 мм².

Например: 1 км провода ввгнг 3×1 5 для тока напряжением 660 В весит 96 кг, а для 1000 В – 122 кг.

Классы и виды

Категории

Категория определяет именно количество жил или пар, которые есть в проводе. Обозначается как «Cat.». Советую прочесть более подробную статью про витую пару тут.

Cat.	Количество жил или пар (2 жили)	Описание	Частота
Cat. 1	1 жила	Использовался ранее для передачи голоса в телефонных линиях.	0.2МГц
Cat. 2	2 жила	У нас ранее или даже сейчас может использоваться для передачи данных по телефонным линиям. Технология aDSL.	3МГц
Cat. 3	4 пары	Передача информации по технологии 100 BASE-T4. Максимальное расстояние до 80 метров, скорость ограничена до 10 Мбит в секунду.	15Мгц
Cat. 4	Примерна та же технология, как и прошлый вариант, но скорость выросла до 15 Мбит в секунду за счет увеличения сечения и частоты.	20МГц
Cat. 5	Используется только две пары, но с увеличение частоты выросла скорость до 100 Мбит в секунду.	100МГц
Cat. 5e	Усовершенствованная версия прошлой модели. Имеет туже частоту. При использовании всех жил скорость вырастает до 1 Гбит в секунду.	100МГц
Cat. 6	Толщина проводов немного выше, за счет чего выросла частота и объём передаваемых данных. Также такие кабеля имеют оплётку вокруг каждой пары, а также основную. За счёт чего возможно использование каждой жили по отдельности. Скорость — 10 Гбит в секунду. Но упало максимальное расстояние передачи до 55 метров	245МГц
Cat. 6a	То же самое, что и прошлый вариант, но с увеличением частоты расстояние выросло.	500МГц
Cat. 7a	Gigabit Ethernet (40Gbe, 100Gbe) — передача данных от 40 до 100 Гбит в секунду. Диаметр больше, а значит и частота.	1200Мгц

В разработке находятся кабели типа Cat. 8 и 8а. Для каждого подобного кабеля можно использовать соответствующие коннекторы вида RJ-45. Для дополнительной защиты от электромагнитного воздействия можно использовать коннекторы Cat.6 или Cat. 6a или 7.

Материал оболочки

PVC (Внутренняя)	ПВХ — самый дешевый материал
PP (Внешняя)	Полипропилен, для внешнего использования при высоких градусах — свыше 100 по Цельсию
Pe (Внешняя)	Полиэтилен.
B	Бронированный со стальной внешнеё трубкой
FR	Огнестойкая в пожароопасных местах.
C	Внутри есть пластиковая и стальная жила. Плюс с внешней стороны есть трос для растяжки провода между зданиями.
LS	При горении не выделяет опасный дым
ZH	При горении не выделяет галогеновые газы

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Варианты исполнения кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие.

Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий.

Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS:

1) — ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами;

2) — ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения;

3) — ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид.

Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке — Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется.

При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля.

Выводы

Если вы решили смонтировать электропроводку в своем доме самостоятельно, сделайте правильный расчет, чтобы нагрузка не превышала допустимую. Учитывайте, что в будущем вы можете приобрести новый холодильник, стиральную машину-автомат, посудомоечную машину, тостер, пароварку, мультиварку, электрическую духовку и других помощников по дому, с мощным потреблением электроэнергии. Проводку для осветительных ламп допускается сделать из простых двужильных проводов. Стиральную машину автомат подключать непосредственно от распределительного щита, отдельным кабелем, рассчитанным на высокую силу тока, через устройство запасного отключения, с обязательным заземлением.

Затем определитесь с местом укладки, наметьте путь пролегания, измерив общую длину. Кабель покупайте только у сертифицированных продавцов, учитывая количество фаз, рассчитанное сечение, способ прокладки. В магазин отправляйтесь со штангенциркулем, чтобы уточнить толщину жил и защитных оболочек. Зарубежные производители часто изготавливают жилы с заниженным сечением.
