Как выбрать и подключить дневные ходовые огни

Требования государственного стандарта

ГОСТ четко регламентирует то, как устанавливаются ДХО. Монтаж считается правильным лишь тогда, когда минимальное расстояние от огней до земли, составляет 200 миллиметров, а максимальное 1500 миллиметров. Между габаритами, расстояние не может быть меньше 600 миллиметров (если ширина машины меньше показателя в 1300 миллиметров, то этот промежуток равен 400 миллиметров).

Кроме того, в правилах описан и принцип функционирования светового оборудования. Так, лампы ДХО, загораются одновременно с запуском мотора. Ну а гаснуть такие устройства должны при включении основных осветительных приборов автомобиля.

Правовые нормы по установке ДХО

Немаловажно знать и учитывать требования по выбору и монтажу светодиодных фонарей:

  • количество светодиодных блоков должно быть не более 2 шт.;
  • запрещена установка ДХО на прицепы;
  • включение ходовых огней должно происходить автоматически;
  • блок освещения должен быть круглой или прямоугольной формы;
  • в зависимости от места размещения ДХО размер может различаться: на воздухозаборнике устанавливают приборы меньшего размера, на бампер большего;
  • светодиодные блоки должны иметь яркость 150–330 люмен, при этом количество элементов и их размер выбирается самостоятельно.

В процессе монтажа важно учесть:

  • вместо ходовых огней можно пользоваться фарами дальнего света или противотуманками;
  • особых требований к схеме подключения нет;
  • располагаться дневные огни должны на расстоянии не более 40 см от края кузова автомобиля;
  • между ДХО расстояние должно составлять не менее 60 см, а при ширине автомобиля менее 130 см его можно уменьшить до 40 см;
  • при установке ходовые огни направляют вперёд, при этом угол по горизонтали должен быть равен 20 ˚, по вертикали 10 ˚;
  • запрещается эксплуатация ходовых огней со стробоскопическим эффектом;
  • светодиоды должны загораться при запуске двигателя и гаснуть после включения головной оптики.

Стоит отметить, что самостоятельная установка ДХО разрешена и законна в соответствии с постановлением РФ№720, действие которого датируется сентябрем 2009 г

В этом случае важно не попасть под ограничения по ГОСТу, который требует сертификацию соответствия любых изменений в конструкции транспортного средства

Монтаж ДХО на автомобиль должен осуществляться с учетом действующих правил

Инструкция по изготовлению

Итак, если вы решили установить ДХО в штатные фары своими руками, то процесс установки необязательно доверять специалистам. Разумеется, если вы никогда ранее не сталкивались с подобной задачей, то лучше довериться квалифицированному электрику. Ниже подробно описан процесс изготовления ДХО своими руками.

Инструменты и материалы

В принципе, можно сделать ДХО из дальнего света, но мы рассмотрим процесс изготовления на примере использования корпуса от противотуманок.

Итак, для выполнения задачи вам потребуется следующее:

  • светодиодная лента, необходимо отдать предпочтение белому или голубому цвету свечения, вам потребуется не более одного метра;
  • противотуманки или корпус от таких фар;
  • алюминиевые пластины (автор видео — канал 2673Kostya).

Этапы

Итак, как изготовить дневную ходовую оптику для своего транспортного средства:

В первую очередь, необходимо аккуратно разобрать корпус противотуманных фонарей. При разборке будет максимально осторожны, нельзя допустить образование трещин и повреждений на корпусе. При помощи строительного или обычного бытового фена нужно будет размягчить слой герметика, который нанесен по периметру стекла. При этом непосредственно стекло нужно будет аккуратно отсоединить от корпуса, когда герметик будет разогрет, для этого вы можете использовать пинцет или тонкую отвертку с плоским наконечником.
Некоторые автолюбители в качестве тюнинга тонируют оптику, для этого может использоваться тонировочная лента или специальное лакокрасочное покрытие. В любом случае, если вы хотите затонировать стекло, то это нужно сделать на данном этапе, после его снятия.
Далее, когда корпус от туманок будет отдельно, нужно будет отключить цепь, отсоединить планки креплений, корпуса и непосредственно сам рассеиватель.
Теперь вам потребуются алюминиевые пластины, которые вы подготовили. Из них нужно будет вырезать подложки, которые будут использоваться для самих светодиодных компонентов

Обратите внимание на то, что пластина должна быть без повреждений, также на ней не должны присутствовать следы ржавчины. Используя герметик, вам нужно будет закрепить пластины корпусе самого рассеивателя

Сделав это, подождите какое-то время, пока они высохнут.
После выполнения этих действий переходим к следующему этапу. Теперь вам нужно будет установить светодиодную ленту на эти пластины. Убедитесь в том, что на ленте имеется силиконовая защита, это позволит обезопасить ходовые огни при их эксплуатации в условиях влажности. В том случае, если вы хотите добиться более яркого свечения оптики, то можно установить подряд несколько лент. Но учтите, что в данном случае фары будут более броскими, так они не всегда выглядят эстетично.
Для более надежной фиксации ленту следует посадить на герметик. После этого производится пайка светодиодных элементов.
Когда лента будет надежно зафиксирована, производится сборка фар. Вам необходимо установить на корпус оптики стекла, которые вы до этого демонтировали. Для хорошего крепления используйте герметик, при этом убедитесь в том, что он нанесен по всему периметру фары. Если останется хотя бы небольшой негерметичный отрезок, это приведет к тому, что фары будут запотевать.
Единственное, что вам остается, это сделать рассеиватель. В этом случае у вас есть несколько вариантов — можно произвести фрезеровку стекла или же вылить его из эпоксидной смолы. При этом последний вариант считается более доступным.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Дневные ходовые огни на “Киа-Рио” и “Форд-Фокус”

Безопасность движения существенно увеличится после установки таких ламп. Проблем с тюнингом не возникает, т. к. для огней существуют штатные места, предусмотренные разработчиком.

При установке ламп не следует выбирать самые дешевые варианты. Выбор на рынке большой, и найти качественную модель не составит труда. Это позволит сэкономить на подключении, а также снизит риск несоответствия техническим параметрам машины.

При выборе ДХО следует остановиться на следующих моментах:

  1. Рабочая температура должна быть не менее 6100 Кельвинов.
  2. Номинальный ток на каждом диоде – 50 Ма.
  3. Напряжение ­– не более 16 В.
  4. Должна присутствовать схема безопасного подключения.
  5. Выгоднее выбирать изделия ведущих брендов – они прослужат намного дольше.

Установка ДХО не является обязательной, но специалисты советуют пополнить комплектацию автомобиля этим устройством. На это влияют следующие причины:

  • Снижение потребления энергии, нагрузки на генератор и расхода топлива.
  • Минимальные денежные вложения окупятся за короткий срок службы.
  • ДХО не слепят пешеходов и встречный поток.
  • Улучшают видимость автомобиля.
  • Автоматическое включение при запуске двигателя.
  • Простая установка.
  • Герметичность и прочность.
  • Улучшение внешнего вида автомобиля.

Лучший способ безопасного тюнинга – дневные ходовые огни. “Форд-Фокус” прекрасно подходит для установки. На автомобиль можно закрепить вертикальные лампы на предназначенные для них места. Это улучшит дизайн и сделает авто заметнее. При установке не требуется специальных знаний, с этим справится и обыкновенный автоэлектрик.

Преимущества и недостатки ДХО

В Интернете не прекращаются споры – стоит ли устанавливать «дневной свет», или это баловство и дань моде?

Сторонники приводят следующие аргументы:

  • Потребление электричества по сравнению с «галогенками» ничтожно мало;
  • Увеличивается срок службы ламп ближнего света, экономится топливо;
  • Машина лучше видна при ярком солнце;
  • Автомобиль кажется «круче», особенно если светодиоды встроены в фары.

Противники установки нештатных световых приборов руководствуются другими принципами:

  • Генераторы современных авто рассчитаны на штатную нагрузку, в том числе включенный свет. К тому же, на многих моделях заводской DRL (day running lights) включает лампы на 70% накала, поэтому о сокращении срока службы говорить не приходится.
  • Сами светильники стоят денег, однако не вечны. И за эту сумму можно приобрести ламп ближнего света на 10 лет вперёд. А экономия бензина – в пределах погрешности измерений.
  • С точки зрения дизайна тот, кто разбирается в модификациях, сразу увидит инородную конструкцию. А те, для кого все машины одинаковы, на огни не обратят внимания.

Многие автолюбители, установившие ДХО самостоятельно, не прочитали Правила. Поэтому не редкость увидеть на дороге «НЛО», у которого одновременно светит ближний свет, и работают ДХО. А это – нарушение ПДД. В котором, по традиции, будет виноват «злой инспектор», но никак автолюбитель-умелец.

Готовых решений вопроса тюнинга авто не существует, каждый улучшает авто по своему вкусу. Или оставляет заводскую комплектацию.

Главное, чтобы украшения не влияли на безопасность движения, не слепили встречных водителей и пешеходов, соответствовали ПДД, и не провоцировали аварийных ситуаций.

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

  • ДХО должны быть установлены на высоте от 250 до 1500 мм;
  • Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
  • Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.

Теперь кратко пройдемся по правилам работы и использования ДХО:

  • ДХО должны использоваться только в светлое время суток;
  • Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Все что не запрещено – разрешено. Вот так все просто

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться

Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!

Лучшие ДХО от Hella

Также стоит представить подборку лучших дневных ходовых огней в 2021 году, которые предлагает ещё один лидер рынка в лице компании Hella.

Один из самых известных и узнаваемых брендов в сегменте световых автомобильных разработок. Компания выпускает ДХО высокого качества. Причём разработкой занимаются собственные специалисты.

Отличительной чертой дневных огней от Hella является их стильный, нестандартный внешний вид.

Каждый комплект ДХО проходит тщательную проверку, выполняется тестовое подключение. Это гарантия эффективности и минимального брака на рынке.

Если же говорить о лучших и наиболее актуальных решениях, то среди ДХО от компании Hella следует выделить такие комплекты:

  • LEDayFlex 5. Конструкция включает в себя 5 отдельных светодиодных качественных ламп, которые заключены в корпус. Связаны диодные элементы между собой с помощью специального гибкого провода. Цветовая температура варьируется от 5000 до 6000 К и выдаёт белоснежный яркий свет. Если использовать как ДХО, то мощность будет 5,8 Вт, а для габаритов 0,6 Вт. Расчётный срок службы составляет 10 тысяч часов или 10 лет при повседневном использовании.
  • LEDay Flex 6. Здесь конструкция несколько другая. Состоит из 6 светодиодных ламп. Но соединение также выполнено на основе гибкого провода. Цветовая палитра в аналогичном диапазоне, то есть от 5000 до 6000 К. При этом свет считается кристально белым. В качестве ДХО выдают мощность 5,8 Вт, а если использовать в качестве штатных габаритов, то 0,6 Вт. Срок службы внушительный и составляет 10 тысяч часов. Либо это будет 10 лет эксплуатации.
  • LEDay Flex 7. Принцип наименования в зависимости от конструкции понятен. Здесь применяют 7 ламп светодиодного типа. Они объединяются в корпусе, а соединение выполняется гибким проводом. Температура в уже известном диапазоне 5000-6000 К. Свет чистый белый. При работе в режиме ДХО мощность составит 7,2 Вт. Если подключить как габариты, то всего 0,6 Вт. Рассчитаны на такой же период службы, как и предыдущие комплекты дневных ходовых огней.
  • LEDay Flex 8. Здесь в корпусе собрано уже 8 светодиодов. Связь между элементами установлена с помощью эластичного провода. Выдаёт ДХО белоснежный световой поток с температурой на уровне аналогов. Если подключить устройство как дневные ходовые огни, то мощность будет на уровне 8 Вт. При использовании в качестве габаритов стандартные 0,6 Вт. Ресурс такой же внушительный и составляет 10000 часов или 10 лет.
  • LEDay Line. Тут конструкция действительно другая. Это пара модулей, каждый из которых включает в себя по 5 светодиодных ламп. Но при этом цветовая температура не изменилась. Свет выдаёт кристально белый и максимально чистый. При работе в роли ДХО мощность потребления будет 7,2 Вт, а при подключении в качестве габаритов 0,5 Вт, чем немного отличается от аналогов. Ресурс не изменился. Те же 10 лет или 10 тысяч часов работы.

Продукция Hella сумела зарекомендовать себя с лучшей стороны.

Популярность ДХО этого бренда легко объяснить несколькими ключевыми особенностями. А именно:

  • функция автоматического включения и отключения, опираясь на пуск и остановку двигателя;
  • днём могут работать как дневные автомобильные ходовые огни, а ночью в качестве габаритных фонарей;
  • уровень потребления энергии, забираемой у автомобиля, минимальный;
  • линейка ДХО включает в себя светодиоды в корпусе, соединённые эластичным проводом, что даёт возможность устанавливать на любые участки машины, а также создавать желаемые формы для ДХО;
  • максимально яркий и белоснежный цвет, который не нарушает правила и требования;
  • у всех представленных наборов ДХО срок службы составляет 10 тысяч часов или же 10 лет.

Выбирая ДХО, обращайте внимание на производителя. Не лишним также будет проверить, не является ли комплект поддельным

Увы, из-за спроса и популярности продукции, в продаже встречаются китайские копии. В их случае говорить о соответствии всем требованиям и заявленным оригинальным производителем характеристикам точно не приходится.

Есть ли на вашей машине ДХО? Кто их устанавливал? Какому производителю отдали предпочтение? Почему?

Подписывайтесь, оставляйте комментарии, задавайте вопросы по теме и рассказывайте о проекте друзьям!

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

Подключение ДХО от генератора

Самый простой способ монтажа ДХО – это подключить
его напрямую к генератору. Такая схема проста и незатратна. При такой схеме
минусовой заряд подсоединяется от массы – корпуса авто, плюсовой – от
генератора через кнопку включения, расположенную в салоне. При таком устройстве
фонари будут работать только при включенном двигателе. Оно является самой
простейшим и одновременно надежным, так как в нем не задействуются
дополнительные устройства и бортовая электросеть.

Лучше устанавливать модели либо с 12-вольтовым стабилизатором (функционирующем только при заведенном моторе), либо блоком управления (работающем от АКБ). При этом последние могут разделяться на две модификации – отключаются автоматически при глушении двигателя и по мере падения напряжения ниже тринадцати вольт (что при новом аккумуляторе не всегда совпадает с моментом гашения агрегата).

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

  • 30 кидается на выводы «+» светодиодов;
  • 85 идет на «плюс» к габаритам;
  • 86 подключают на любой вывод геркона;
  • 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

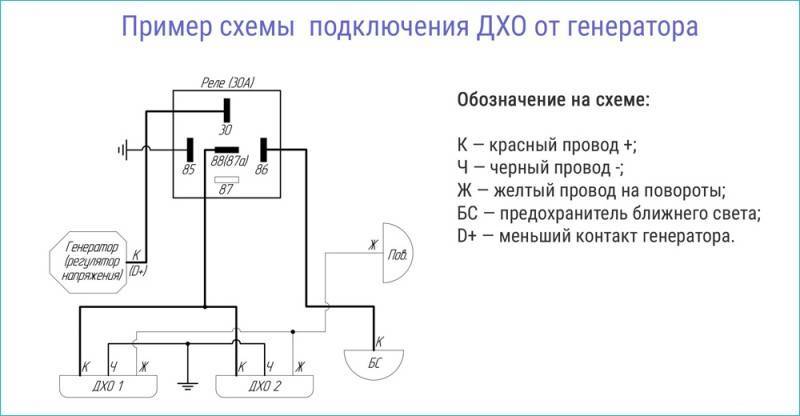

Подключение ДХО от генератора

Подключение ДХО от генератора – самая простая из имеющихся схем. При её реализации ДХО включаются в тот момент, как включается двигатель (генератор).

Для того, чтобы подключить таким образом дневные ходовые огни, вам нужно взять плюсовой провод и присоединить его к плюсовой клемме на замке зажигания. Минусовой провод вы можете закрепить на корпусе в любом уместном месте.

Почему помимо такой простой схемы, которую может реализовать даже ребенок, существует что-то ещё? Всё дело в том, что схема, имея огромное достоинство в виде простоты, имеет и существенный недостаток – дневные ходовые огни нельзя выключить при включенном двигателе. И требования ГОСТа по согласованию всех фар и огней на автомобиле тоже не соблюдены. Поэтому используются другие, более сложные схемы для подключения.

Четырехконтактное реле в схеме подключения дневных ходовых огней

Это один из двух способов, позволяющих подключить
ДХО так, чтобы они начинали работать только после запуска агрегата. При этом
включение и отключение будет осуществляется не кнопочным механизмом, а
автоматически. Для этого между генератором и светодиодами в схему
устанавливается геркон и 4-контактное реле. Порядок ее действия достаточно
прост:

  1. После запуска мотора от генератора проходит сигнал на реле, что приводит к сpaбатыванию лэд-элементов (габариты не зажигаются, так как ток, проходящий через реле, очень мал).
  2. При включении габаритных огней, ДХО автоматически отключаются.

Четыре контакта самого реле необходимо подключить к
следующим элементам схемы:

  1. На
    выводы «+» светодиодных элементов.
  2. На
    плюсовую жилу от габаритных огней.
  3. На
    один из выводов геркона.
  4. На
    плюс генератора или аккумулятора (как вариант, на ручной тормоз).

Недостаток схемы – ДХО нельзя будет подключить к
питанию, в случае если габариты также имеют светодиодную основу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
