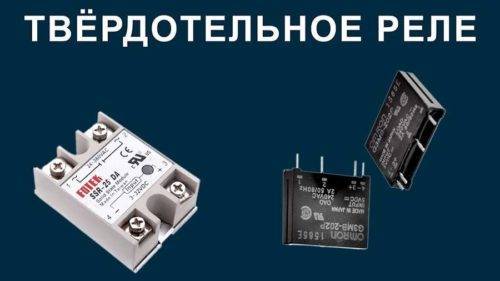

Что такое твердотельное реле и для чего оно нужно?

Конструкция твердотельных реле и принцип работы

Название твердотельное, указывает на структуру конструкции реле, схема которого собрана из полупроводниковых приборов на печатных платах, тиристорах, транзисторах или симисторах. Все элементы помещаются в жесткий корпус, ингда заливаются эпоксидной смолой, таким образом, получается неразборная жесткая конструкция. С наружи выведены только контакты для управления и коммутации подключаемой нагрузки.

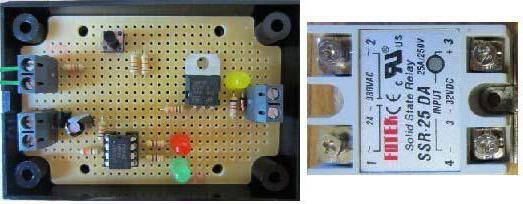

Разные модели твердотельных реле

Фактически каждый отдельно взятый тиристор или транзистор является бесконтактным твердотельным реле. При подаче управляющего напряжения на полупроводниковый кристалл p-n-p переходы в его структуре открываются, пропуская ток, при снятии управляющего напряжения закрываются, останавливая поток электронов.

Обычное реле с электромагнитной катушкой и механическими контактами работает по такому же принципу. При подаче напряжения на электромагнитную катушку сердечник втягивается, размыкает или замыкает контакты в зависимости от конструктивных особенностей изделия.

Так как габариты полупроводников имеют малые размеры в одном корпусе можно разместить, комплексную систему коммутации групп контактов различного назначения с схемами на замыкание или размыкание. При этом используются транзисторы, симисторы, тиристоры с р-n—p или n—p—n переходами, в зависимости от функционального назначения применяют соответствующие твердотельные реле.

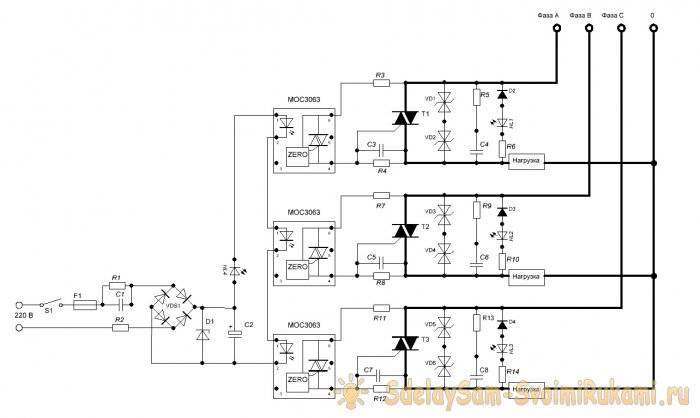

Структурная схема твердотельного реле с основными элементами

Изделия отличаются по техническим параметрам по величине коммутируемого тока, напряжению управления и многим другим параметрам. В большинстве случаев сигнал управления на входе предается оптическим путем, через подсветку светодиодом, фотодиода для включения коммутации.

Характеристики нагрузок реле по пусковым токам

Когда осуществляется подключение твердотельного реле к нагрузке, нужно знать характеристики последней:

  • нагрузки активного характера (ТЭНовые нагреватели) создают незначительные токовые скачки, их можно нивелировать, применяя ТТР, где происходит включение в ноль;
  • осветительные приборы накаливания и лампы галогенного типа, где от 7 до 12 раз сквозь них проходит больший ток, чем номинальный;
  • лампы флуоресцентные на время до 10 секунд дают пульсации тока выше номинального в 5 раз, а то и на порядок;
  • лампы ртутные на время до пяти минут могут перегружать цепь токами, завышенными в 3 раза;
  • реле электромагнитные переменного электричества на время до двух периодов претерпевают скачки в 3-10 раз;
  • ток в катушках соленоида на 1-2 порядка превышает номинал за десятую долю секунды;
  • двигатели электрические за половину секунды дают прирост тока до 10 раз;
  • приборы высокоиндуктивного характера с сердечниками насыщения (трансформаторы, когда они работают вхолостую), включены в фазе ноля по напряжению, ток достигает скачков, до 20, а то и до 40 раз превышающих номинал за время в 0.05-0.20 секунды;
  • когда включены нагрузки емкостного характера в фазе около 90 градусов, ток превышает номинальный в 20-40 раз за время до 10 миллисекунд.

Особенности процесса изготовления

Нагрузка нагревательного элемента составляет Вт.
Вход — это первичная цепь, в которой устанавливается постоянное сопротивление.
В обычных для приведения какой-либо электрический механизм в действие используются контакты, которые периодически замыкаются и размыкаются.
Выходная мощность порядка Вт. Здесь в схеме два варианта входа: ввод управления напрямую к диоду оптрона и входной сигнал подающийся через транзистор. Коммутация электроцепей в этом приборе выполняется по принципу электронного ключа, выполненного на полупроводниках.
Рекомендации о выборе кулеров приводятся в технической документации на конкретное твердотельное реле, поэтому давать универсальные советы нельзя. Соблюдая определенный ряд условий, твердотельные реле можно использовать для пуска асинхронных двигателей.

Поэтому существует максимально возможная задержка выключения между удалением входного сигнала и отключением тока нагрузки в один полупериод. Между цепями управления и нагрузкой качественная изоляция. Эти реле, работающие бесшумно, являются хорошей заменой контакторам и пускателям. Такой же принцип регулировки используется в бытовых диммерах для освещения. Когда сигнал входного напряжения постоянного тока удаляется, выход не отключается внезапно, так как после срабатывания проводимости тиристор или триак, используемый в качестве переключающего устройства, остается включенным в течение оставшейся части полупериода, пока токи нагрузки не упадут ниже удерживающих устройств тока, в этот момент он выключается.

Видео: тестирование твердотельного реле. Нужно выделить такие свойства твердотельных реле: При помощи оптической развязки обеспечивается изоляция различных цепей электронного устройства. В твердотельных моделях эту роль выполняют тиристоры, транзисторы и симисторы.

С его помощью происходит притягивание контактов. Защита может находиться как внутри корпуса реле, так и отдельно

Обратите внимание на то, что у симисторов выводы обычно неоднозначно определяются, поэтому их нужно заранее проверить. Чтобы подать силу напряжения на нагрузку используется цепь переключающего типа, которая включает транзистор, кремниевый диод и симистор

В этом примере подойдет любое предпочтительное значение резистора между Ом и Ом.
Твердотельное реле вместо контактора.

Твердотельное реле: причины появления

Именно с целью преодоления отмеченных недостатков ЭМР, был разработан другой тип устройств коммутации, называемый твердотельным реле (ТТР). Относительно новый прибор короткого замыкания представляет собой твердотельный бесконтактный, чисто электронный конструкторский вариант.

Существующий ассортимент приборов открывает широкие возможности для решения задач электро-электронного характера. Самые разные модели ТТР предлагает рынок электроники

Полупроводниковое реле, выступая исключительно электронным устройством, логически отрицает наличие движущихся частей в составе конструкции. Функции механических контактов твердотельного устройства заменены силовыми полупроводниковыми ключами:

  • транзисторами,
  • тиристорами,
  • симисторами.

Электрическое разделение (развязка) между входным управляющим сигналом и входным напряжением нагрузки осуществляется при помощи высокочувствительной оптопары.

Принцип действия

В твердотельных реле взаимодействие управляющего сигнала с управляемым происходит путем формирования гальванической развязки – как правило, с помощью оптрона. Управляющее напряжение подает питание на светодиод, а он, в свою очередь, освещает фотодиод, и с помощью тока последнего включается МОП или тиристор, управляющий нагрузкой. Тиристоры и симисторы используются в устройствах, применяемых при переменном токе, а транзисторы – в приборах с постоянным током. Также применяются и специализированные оптоэлектронные приборы – оптотиристоры и фототиристоры.

Структура ТТР включает:

  • вход – первичная цепь, состоящая из резистора на постоянном изоляторе, имеющего последовательное подключение. Главной функцией входной цепи является принятие сигнала и передача его устройству реле, коммутирующему нагрузку;
  • оптическая развязка – используется для изоляции входной и выходной сети переменного тока;
  • триггерная цепь – отдельный элемент, обрабатывающий входной сигнал и переключающий выход;
  • цепь переключателя – подает силу напряжения, включает в себя транзистор, симистор и кремниевый диод;
  • цепь защиты – может быть внешней или внутренней, защищает устройство от сбоев или появления ошибок.

Для коммутации индуктивной нагрузки при помощи твердотельного реле необходимо увеличить запас тока не менее, чем в 6–8 раз.

Что такое твердотельное реле

Твердотельное реле (ТТР) или в буржуйском варианте Solid State Relay (SSR) – это особый вид реле, которые выполняют те же самые функции, что и электромагнитное реле, но имеет другую начинку, состоящую из полупроводниковых радиоэлементов, которые имеют  своем составе силовые ключи на тиристорах, симисторах или мощных транзисторах.

Твердотельное реле — принцип работы

Твердотельное реле — это устройство, обеспечивающее контакт между низковольтными и высоковольтными электрическими цепями.

Рассматривая структуру данного прибора, большинство моделей схожи между собой, имеют незначительные отличия, которые никак не влияют на принцип их работы.

Структура твердотельного реле включает наличие:

  • входа,
  • оптической развязки,
  • триггерной цепи,
  • цепи переключателя,
  • цепи защиты.

Входом является первичная цепь, которая характеризуется наличием резистора на постоянном изоляторе, который имеет последовательное подключение. Основная функция цепи входа состоит в принятии сигнала и передаче команды устройству твердотельного реле, которое коммутирует нагрузку.

В качестве изоляции входной и выходной сети с переменным током используется устройство оптической развязки. От типа данного компонента, зависит вид реле и его принцип работы.

Для обработки входного сигнала и переключения выхода используется конструкция триггерной цепи. Она выступает, как отдельный элемент, а в некоторых моделях входит в состав оптической развязки.

Чтобы подать силу напряжения на нагрузку используется цепь переключающего типа, которая включает транзистор, кремниевый диод и симистор.

Чтобы защитить твердотельное реле от сбоев в работе или возникновения ошибок, используется отдельная защитная цепь. Это устройство бывает двух видов: внутреннего и внешнего.

Твердотельное реле схема состоит из:

  • системы контроля,
  • устройства твердотельного реле,
  • двигателя, насоса, сварочного аппарата, трансформатора или нагревателя.

Чтобы коммутировать индуктивную нагрузку с помощью твердотельного реле следует увеличить запас тока в 6-8 раз.

Принцип работы твердотельного реле состоит в замыкании или размыкании контактов, которые передают напряжение непосредственно на реле. Чтобы привести в действие контакты необходимо наличие активатора. Его роль в твердотельном реле выполняет полупроводник или твердотельный прибор. В устройствах которые работают при переменном токе это тиристор или симистор, а для приборов с постоянным током — транзистор.

Прибор, который характеризуется наличием ключевого транзистора, является твердотельным реле. Это, например, датчик движения или света, который с помощью транзистора осуществляет передачу напряжения.

Между напряжением в катушке и силовых контактах появляется действие гальванической развязки, которое исчезает в следствие наличия оптической цепи.

Это интересно: Производители автоматических выключателей – рейтинг лучших фирм: изучаем развернуто

В чем особенности?

При создании твердотельного реле удалось исключить появление дуги или искр в процессе замыкания/размыкания контактной группы. В результате срок службы прибора увеличился в несколько раз. Для сравнения лучшие варианты стандартных (контактных) изделий выдерживают до 500 000 коммутаций. В рассматриваемых ТТР такие ограничения отсутствуют.

Стоимость твердотельных реле выше, но простейший расчет показывает выгоду их применения. Это обусловлено следующими факторами — экономией электроэнергии, продолжительным ресурсом работы (надежностью) и наличием управления с помощью микросхем.

Выбор достаточно широк, чтобы подобрать устройство с учетом поставленных задач и текущей стоимости. В продаже имеются как небольшие приборы для установки в бытовых цепях, так и мощные устройства, используемые для управления двигателями.

Как отмечалось ранее, ТТР отличаются по типу коммутируемого напряжения — они могут быть рассчитаны на постоянный или переменный I. Этот нюанс требуется учесть при выборе.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Скрытая проводка в деревянном доме своими руками, пошаговая инструкция

К особенностям твердотельных моделей стоит отнести чувствительность прибора к нагрузочным токам. В случае превышения этого параметра выше допустимой нормы в 2-3 и более раз, изделие ломается.

Чтобы избежать такой проблемы в процессе эксплуатации, важно внимательно подойти к процессу монтажа и установить в цепи ключа защитные устройства. Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку. Но и это не все

Но и это не все

Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку. Но и это не все. Для дополнительной защиты рекомендуется предусмотреть в схеме предохранители или автоматические выключатели (подойдет класс «В»)

Для дополнительной защиты рекомендуется предусмотреть в схеме предохранители или автоматические выключатели (подойдет класс «В»).

Принцип работы твердотельного реле

Рис. №3. Схема работы с использованием твердотельного реле. В положении выключено, когда на входе наблюдается 0 В, твердотельное реле не дает пройти току через нагрузку. В положение включено, на входе есть напряжение, ток идет через нагрузку.

Основные элементы регулируемой входной цепи переменного напряжения.

  1. Регулятор тока служит для поддержки неизменного значения тока.
  2. Двухполупериодный мост и конденсаторы на входе в устройство служат для преобразования сигнала переменного тока в постоянный.
  3. Встроенный оптрон оптической развязки, на него подается питающее напряжение и через него протекает входной ток.
  4. Тригерная цепь служит для управления эмиссией света встроенного оптрона, в случае прекращения подачи входного сигнала ток прекратит свое протекание через выход.
  5. Резисторы, расположенные в схеме последовательно.

В твердотельных реле используется два распространенных типа оптических развязок – семистор и транзистор.

Симистор обладает следующими преимуществами: включение в состав развязки тригерной цепи и ее защищенность от помех. К недостаткам следует отнести дороговизну и необходимость больших величин тока на входе в устройство, необходимого для переключения выхода.

Рис. №4.  Схема реле с семистором.

Тиристор  — не нуждается в наличии большого значения тока для переключения выхода. Недостаток – нахождение триггерной цепи вне развязки, а значит большее число элементов и слабая защита от помех.

Рис. №5. Схема реле с тиристором.

Рис. №6. Внешний вид и расположение элементов в конструкции твердотельного реле с транзисторным управлением.

Принцип работы твердотельного реле типа SCR полупериодного управления

При прохождении тока через реле исключительно в одном направлении величина мощности снижается почти на 50%. Для предотвращения этого явления используют  два параллельно подключенных  SCR, расположенные на выходе (катод соединяется анодом другого).

Рис. №7. Схема принципа работы полупериодного управления SCR

Типы коммутирования твердотельных реле

  1. Управление коммутационными действиями при переходе тока через ноль.

Рис. №8. Коммутация реле при переходе тока через ноль.

Используется для резистивной нагрузки в системах управления и контролирования нагревательных устройств. Использование в слабоиндуктивных и емкостных нагрузках.

  1. Фазовое управление твердотельным реле

Рис.№9. Схема фазного управления.

Основные показатели для выбора твердотельных реле

  • Ток: нагрузки, пусковой, номинальный.
  • Тип нагрузки: индуктивность, емкость или резистивная нагрузка.
  • Тип напряжения цепи: переменное или постоянное.
  • Тип сигнала управления.

Рекомендации по подбору реле и эксплуатационные нюансы

Токовая нагрузка и ее характер служат главным фактором, определяющим выбор. Реле выбирается с запасом по току, в который входит учет пускового тока (он должен выдержать 10-кратное превышение тока и перегруз на 10 мс). При работе с обогревателем номинальный ток превышает номинальный ток нагрузки не менее чем на 40%. При работе с электродвигателем запас по току рекомендован быть больше номинала не менее чем в 10 раз.

Ориентировочные примеры выбора реле при превышении тока

  1. Нагрузка активной мощности, например, ТЭН – запас 30-40%.
  2. Электродвигатель асинхронного типа, 10 кратный запас по току.
  3. Освещение с лампами накаливания – 12 кратный запас.
  4. Электромагнитные реле, катушки – от 4 до 10 кратного запаса.

Рис. №10. Примеры выбора реле при активной нагрузке по току.

Такой электронный компонент электрических цепей как твердотельное реле становиться обязательным интерфейсом в современных схемах и обеспечивает надежную электрическую изоляцию между всеми задействованными электроцепями.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Характеристики

Естественно, у каждой фирмы, предлагающей такие приборы, свои параметры и модели. Рассмотрим основные характеристики наиболее популярных из отечественных твердотельных реле (КИПприбор – KIPpribor, Cosmo, Протон):

  1. ТМ-0 оснащены встроенный схемой «ноль», через которую осуществляется переход фаз;
  2. ТС могут включаться в любой момент фазы;
  3. Самые известные – это контроллеры ТМВ, ТСБ, ТСВ (их еще называют ТМА), ТСА, ТМБ. Они выходной RC-цепью и используются для управления в системах потенциального управления;
  4. ТС/ТМ относятся к силовым. Ток доходит до 25мА;
  5. ТСА и ТМА имеют основное назначение – специальные чувствительные к перепадам напряжения приборы;
  6. ТСБ/ТМБ – это низковольтные модели (до 30 В);
  7. ТСВ/ТМВ – высоковольтные (от 110 до 280В).

Иностранными аналогами являются Carlo Gavazzi, (SSR) Gefran (для инфракрасных активных нагрузок), Finder и CPC (модель SCC).

Основные характеристики TSR-25DA:

ТипПеременный, постоянный ток
Ток срабатывания7.5 мА / 12 VDC
Управляющее напряжение4 – 32 В
Утечка ампер12,5 мА при 380 В
Время реагирования20 мс

90-280VAC, 25A/240VAC от Crydom:

УправлениеAC
Управляющее напряжение, В90–280
Напряжение размыкания, В10
Выходной каскадтиристорный
Контактынр
Коммутируемое переменное напряжение, В20–280
Максимальный ток нагрузки, А25

Твердотельное реле SSR–F 10 DA – H SSR:

ТипПостоянный ток
Срабатывание7,5 мА
Электрическая прочность изоляции вход/выход2,5 кВ
Утечка15,5 мА при 440 В
Реагирование15 мс

Недостатки

Кроме положительных качеств твердотельных реле, стоит выделить и ряд недостатков:

  • В открытом виде происходит нагрев изделия из-за высокого сопротивления в цепи p-n перехода. Чтобы избежать негативных последствий в приборах, пропускающих через себя повышенные токи, требуется предусмотреть охлаждение.
  • В закрытом виде сопротивление увеличивается, и появляется обратный ток утечки (измеряется в мА).
  • При съеме вольтамперной характеристики заметен ее нелинейный характер.
  • Некоторые виды твердотельных реле требуют строго соблюдения полярности при подключении выходных цепей. Это касается тех приборов, которые рассчитаны на работу в условиях постоянного тока.
  • В случае поломки высок риск перекрытия контактов на входе. Причиной может стать пробой силового ключа. Для сравнения контакты классических реле (при выходе из строя) остаются в разомкнутом виде.
  • Требуется защита от ошибочных срабатываний, вызванных бросками напряжения. Это обусловлено высокой скоростью срабатывания.
  • Твердотельные реле пропускают ток по обратному пути с небольшой задержкой, что обусловлено применением полупроводниковых элементов в схеме.

Использование андруино

Для расширения возможностей и сфер применения твердотельных реле широко используют универсальные платы с процессором андруино, которые позволяют управлять переключением самых разных устройств. Это тот случай, когда сигнал управления 3-5В, процессор подключается к компьютеру, с соответствующим программным обеспечением которое управляет работой твердотельных реле, посылая на вход сигналы управления.

Программное обеспечение можно корректировать самостоятельно, методика С++ не сложная, доступна для обычного обывателя не имеющего специального образования программиста и навыков в электронике. Эта тема требует отдельного детального рассмотрения. Управление осуществляется работой различных устройств:

  • Замыканием кнопки пуска любого устройства (звонка, освещения, звуковой сигнализации);
  • Поворотом устройства приводов;
  • Включением электромоторов;
  • Включением датчиков освещения;
  • При пресечении лазерного луча в охранных системах сигнализации;
  • Срабатывание датчиков движения;
  • Датчики температур, управляющие отопительной системой;
  • Отправлять сигналы на другой андруино и много других функций.


Все варианты применения этого устройства трудно описать, плата с процессором может содержать 1 — 4 – 8 и больше каналов. Коммутация может программироваться по времени или управляться с клавиатуры ПК.


Для упрощения монтажа можно использовать универсальную панель, на которой можно собирать схемы любой коммутации без пайки, через разъемы с пружинными зажимами.


Более сложная система, включающая в себя центральный контролер, позволяет контролировать и управлять бытовыми приборами, на базе андруино можно создать самостоятельно комплекс «Умный дом».

Описание

В отличие от электромеханических реле (EMR), которые используют катушки, магнитные поля, пружины и механические контакты для управления и переключения питания, твердотельное реле или SSR не имеет движущихся частей, но вместо этого использует электрические и оптические свойства полупроводниковых полупроводников, выполняет его вход в функции изоляции и переключения выхода.

Как и обычные электромеханические реле, твердотельные реле обеспечивают полную электрическую изоляцию между их входными и выходными контактами, а его выход действует как обычный электрический переключатель в том смысле, что он имеет очень высокое, почти бесконечное сопротивление в непроводящем (разомкнутом) и очень низком сопротивлении при проведении. Твердотельные реле могут быть предназначены для переключения как переменного, так и постоянного тока с помощью SCR, триак или переключающего транзисторного выхода вместо обычных механических нормально разомкнутых контактов. Купить твердотельное реле на Алиэкспресс:

В то время как твердотельное реле и электромеханическое реле в основном схожи в том, что их низковольтный вход электрически изолирован от выхода, который переключает и контролирует нагрузку, электромеханические реле имеют ограниченный жизненный цикл контакта, могут занимать много места и имеют более низкие скорости переключения, особенно большие силовые реле и контакторы. Твердотельные реле не имеют таких ограничений.

Таким образом, основные преимущества твердотельных реле по сравнению с обычными электромеханическими реле состоят в том, что у них нет движущихся частей, изнашиваемых, и, следовательно, нет проблем с отскоком контактов, они могут переключать «ВКЛ» и «ВЫКЛ» гораздо быстрее, чем механические реле может двигаться, а также включаться при нулевом напряжении и отключаться при нулевом токе, что устраняет электрические помехи и переходные процессы.

Полупроводниковые реле можно купить в стандартных готовых комплектах, от нескольких вольт или ампер до многих сотен вольт и ампер выходной коммутационной способности. Однако твердотельные реле с очень высоким номинальным током (плюс 150 А) все еще слишком дороги для покупки из-за их требований к силовым полупроводникам и теплоотдаче, и, как таковые, все еще используются более дешевые электромеханические контакторы.

Подобно электромеханическому реле, небольшое входное напряжение, обычно от 3 до 32 вольт постоянного тока, может использоваться для управления очень большим выходным напряжением или током, например 240В, 10А. Это делает их идеальными для взаимодействия микроконтроллеров, PIC и Arduino, так как слаботочный 5-вольтный сигнал, скажем, от микроконтроллера или логического вентиля, может использоваться для управления конкретной нагрузкой цепи, и это достигается с помощью опто-изолятора.

Что нужно знать при выборе реле

Так как в режиме работы на элементах полупроводниковых (силовых ключах) происходят электрические потери, это выражается в интенсивном их нагреве. При повышении температуры уменьшается возможность пропускать ток устройством. Конкретное реле может обеспечить заложенные в нем технические параметры при нагреве не более 40 градусов. При 65 градусах резко падает способность коммутации ТТР, и дальнейший нагрев приведет к выходу его из строя. Поэтому, подбирая твердотельное реле под нагрузку, необходимо брать его с запасом по току. А в мощных силовых цепях следует ставить ТТР на радиаторы и устраивать системы принудительного охлаждения.

Также при подключении любой нагрузки в первый момент времени возникают ударные токи, которые в несколько раз, а иногда и на порядок превышают номинальный.
