Что говорится в ГОСТ и ПУЭ о цветовой маркировке
Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.
До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».
Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.
Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.
Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:
- коричневый – синий – зеленый/желтый;
- коричневый – серый – черный.
Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:
- коричневый – серый – черный – зеленый/желтый;
- коричневый – серый – черный – синий.
Схемы для 5-жильного провода выглядят следующим образом:
- коричневый – серый – черный – зеленый/желтый – синий;
- коричневый – серый – 2 черных – синий.
Синим цветом обозначается «нулевая» жила.
Не рекомендуют использовать только два цвета – красный и белый.
К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.
Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня
Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения
Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски
Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.
Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN
Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.
Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная. В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.
Определение полярности альтернативными методами
Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.
К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.
Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.
Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.
Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.
Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.
Правила и стандарты обозначения проводки в электрощитах
Цвета для разметки проводки выбраны не просто так. Вся многообразность расцветок сводится к одному стандарту – стандартным правилам. Они прописаны в правилах технической эксплуатации электроустановок потребителей (ПТЭЭП). Там указывается то, что жилы электропроводов должны обозначаться цветом или буквами и цифрами, а также обозначений требует и сам шкаф (щит). Узнать о том, какая существует маркировка проводов по цвету, вы можете из нашей статьи.
В ПУЭ указывается, что:
- Электрический щит обязан иметь наименование. Это имя указывается на корпусе. В электрощите квартиры его можно не помечать надписями. Но для частного дома, когда щиток размещают на столбе, это необходимо.
- Внутри щитка при его монтаже необходимо оставить лист, где в виде таблицы указываются все потребители (розетки и светильники).
- Также, внутри должна находиться схема сборки вводного щитка. Это правило касается только того устройства, которое было приобретено в сборе.
Примечание: если щит или шкаф собирает электрик, то у него обязательно следует взять схему сборки.
Согласно тем же правилам и ПУЭ:
- Глава 2.3. ПУЭ п. 2.3.23. «Каждая кабельная линия должна иметь свой номер или наименование…».
- ПТЭ ЭП п. 2.4.2 «Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками».
- На защитных автоматах или на информационном стенде установки осуществляется маркировка, где указывается группа электропроводки. Также согласно правилам должен указываться порядковый номер и название помещения или назначение группы (например, кухня или кондиционер).
- В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.
Согласно ГОСТ провода обозначаются:
- В соответствии с ГОСТ 23594–79 (маркировка) провод или кабель помечается бирками или лентами ПВХ. В качестве бирок могут служить поливинилхлоридные и термоусаживаемые трубки.
- Надписи на этикетке прописываются разборчивым шрифтом, они должны быть хорошо заметными. Длина самой бирки не должна быть меньше 25 мм.
- Согласно нормам, маркировка может наноситься на провод или кабель (на его изоляцию). Только при условии, что такую надпись будет хорошо заметно.
С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.
Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996
Согласно Правил устройства электроустановок в седьмой редакции (ПУЭ 7) применяются следующие цвета проводников (жил): п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям».
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.
Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах
Согласно ГОСТ Р 50462
(ГОСТ Р 50462-2009 (МЭК 60446:2007) Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений)
В соответствии с таблицей А.1 приложения А. (ознакомиться с оригиналом таблицы)
Электрическая цепь переменного тока
- Фазный проводник однофазной цепи — Коричневый
- Фазный проводник 1 трехфазной цепи — Коричневый
- Фазный проводник 2 трехфазной цепи — Черный
- Фазный проводник 3 трехфазной цепи — Серый
- Заземленный фазный проводник однофазной цепи — Синий
- Заземленные фазные проводники трехфазной цепи — Синий
- Нейтральный проводник — Синий
Электрическая цепь постоянного тока
- Положительный полюсный проводник — Коричневый
- Отрицательный полюсный проводник — Серый
- Заземленный положительный полюсный проводник- Синий
- Заземленный отрицательный полюсный проводник- Синий
- Средний проводник- Синий
Защитные проводники и проводники, совмещающие функции защитных проводников:
- Защитный проводник — Желто—зеленый
- PEL-проводник — Желто—зеленый
- PEM-проводник — Желто—зеленый
- PEN-проводник — Синий
- Защитный проводник уравнивания потенциалов — Желто—зеленый
Согласно ГОСТ 31996
(ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия)
В соответствии с таблицей 4 п.5.2.1.10 (ознакомиться с оригиналом таблицы).
При производстве кабелей по данному ГОСТу цвета в жилах будут следующие:
- Двухжильный кабель (2 жилы) — Серый* и Синий
- Трехжильный кабель (3 жилы) — Серый* , Синий и Зеленый-желтый
- или трехжильный кабель (3 жилы) — Серый* , Коричневый иЧерный
- Четырехжильный кабель (4 жилы) — Серый* , Коричневый, Черный иЗеленый-желтый **
- или четырехжильный кабель (4 жилы) — Серый* , Коричневый, Черный иСиний
- Пятижильный кабель (5 жил) — Серый* , Коричневый, Черный, Синий иЗеленый-желтый **
Примечание: * — или натуральный цвет; **- по согласованию с заказчиком
Оригинальная таблица цветов жил кабелей по ГОСТ Р 50462 и ГОСТ 31996
Категории надежности электроснабжения по ПУЭ 7
Кабель ВВГ, ВВГнг(А), ВВГнг(А)-LS расшифровка и отличия по ГОСТ
Что говорится в ГОСТ и ПУЭ о цветовой маркировке
Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.
До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».
Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции. В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.
Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут. Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.
Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:
- коричневый – синий – зеленый/желтый;
- коричневый – серый – черный.
Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:
- коричневый – серый – черный – зеленый/желтый;
- коричневый – серый – черный – синий.
Схемы для 5-жильного провода выглядят следующим образом:
- коричневый – серый – черный – зеленый/желтый – синий;
- коричневый – серый – 2 черных – синий.
Синим цветом обозначается «нулевая» жила.
Не рекомендуют использовать только два цвета – красный и белый.
К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь. Окраска должна наноситься прочно и быть хорошо различимой.
Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня
Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.
Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN
Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.
Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная. В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.
Устройства для нанесения маркировки
Обозначение проводки – это серьезное и ответственное дело. Каждый шкаф или щит внутри должен содержать специальные метки, которые дают понимание о схеме подключения и расположения элементов цепи. Сложность заключается в том, что бирки должны крепко фиксироваться и надписи должны сохраняться длительное время. Поэтому для удобства используются специальные приспособления, которые осуществляют маркировку кабелей и проводов в щитке.
Принтер для обозначения проводки в электрощитах – это устройство, которое используется для печати бирок и этикеток, на которых отображается маркировка при монтаже проводки. На фото изображен мини принтер, с помощью которого можно маркировать провод или кабель.
На видео показывается, как пользоваться таким принтером:
Если вы не занимаетесь профессионально электромонтажными работами, то в приобретении специального маркировочного принтера нет смысла. Альтернатива этому устройству — кабельные маркеры, например от фирмы ИЭК, показаны на фото ниже:
С их помощью можно быстро маркировать силовые и слаботочные линии в шкафах. Более дорогое удовольствие — использовать систему маркировки графопласт, о которой вы можете узнать, просмотрев данное видео:
Нулевой и защитный проводники
В сетях переменного тока нулевой проводник может выполнять различные функции. В однофазной системе электроснабжения нулевой провод выполняет функцию присоединения к средней точке для образования фазного напряжения, в трёхфазных используется для обеспечения симметрии нагрузок. Наиболее редкими считаются нулевые проводники, выполняющие функцию уравнивания потенциалов, что может иметь место в схемах питания мостовых кранов и электрооборудования животноводческих хозяйств.
Нулевой проводник нельзя путать с проводом защитного заземления, называемым PE. Он также может быть совмещённым и выполнять дополнительно функцию уравнивания потенциалов, нейтрального провода, средней точки, а в особо раритетных сетях — также и фазного провода, по которому протекает рабочий ток. Последнее встречается на объектах жилого фонда, где используется трёхфазная схема электроснабжения 127/220 с соединением в треугольник, таким образом, отдельные потребители 220 В подключаются по двухфазной схеме и питаются линейным напряжением.
Как видно, защитный и нулевой проводники могут иметь разную схему соединений и выполнять отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводников допускает определённые вольности, то с цветом нейтрального (нулевого) и защитного заземлённого проводников всё категорически строго. Нейтраль обозначается исключительно синим цветом вне зависимости от совмещённых функций, провод защитного заземления — жёлто-зелёным. При этом если в схеме соединений защитный проводник перетекает в нулевой, маркировка должна меняться соответствующим образом. Также имеется рекомендация обозначать совмещённый защитный и нулевой проводник (PEN) жёлто-зелёной изоляцией и синими метками на концах жил.
Телефонные провода и ЛВС
Обычная телефонная линия состоит из двух проводов (абонентской пары). Один из этих проводов плюс, другой – минус. В линии 60 В. Старые аппараты с импульсным набором можно подключать как угодно, новые могут не работать при несоответствующей полярности. Розетка подключается к аппарату через разъем RJ11, RJ12 или RJ25.
Розетка с четырьмя проводами имеет пару для абонентской линии: зеленый (прямой, плюс) и красный (обратный, минус) провода. Еще два провода — черный и желтый — используются либо для подачи питания на некоторые устройства: черный – плюс, желтый – минус; либо для второй абонентской линии, местной, или офисной.
Такую розетку используют и для подключения телефонной трубки или гарнитуры (handset). При этом зелено-красная пара подключается к телефону (наушникам), а черно-желтая – к микрофону.
Шестиконтактная розетка содержит дополнительную пару проводов: белый и синий. Телефонные розетки стали сразу же использовать для подключения локальных сетей, выделяя для этого нужное число пар.
Сейчас используют восьмиконтактные модульные коннекторы по ошибке называемые «RJ45», для телефона и медленной сети T1 (1.544 Мбит/с). Для современных скоростных локальных сетей используют стандарт T568A или B, в котором подключение витых пар различается, и используют кабель 5-й категории.
Основным цветом считается первый, указанный в паре. Основной принцип разъемов и розеток RJ состоял в том, что пары последовательно идут от центра к краям, но это плохо сказалось на быстродействии сетей, так как при этом возникают взаимные помехи между витыми парами.
RJ48
T568A
Цвета проводов в однофазной и трехфазной сети
Недостаток одноцветной проводки в трудности нахождения нуля и фазы. Чтобы регулярно не пользоваться индикатором и мультиметром в однофазных и трехфазных линиях, делают различие по цветности кабелей. Такие сети ставят в домашних помещениях с малой нагрузкой на электросеть. Список цветов для электрических жил, их обозначение посредством букв приведены в тексте ГОСТ 28.763 – 1998.
Однофазная двухкабельная система:
- Используют двухжильный проводник с жилами разного колера или ставят два одножильных кабеля.
- Часто применяют гибкие провода с синей (голубой) и коричневой оплеткой.
- Для фазного берут коричневый колер, нуль красят синим.
Трехпроводная система — это сеть, в которой задействованы три провода. В новостройках такая сеть встречается часто. В линии идет фазная нулевая жила, третья — заземлитель от поражения током. Цвет первого провода — коричневый, черный, второй окрашен в синий, а третий — желто-зеленый.
Трехфазные контуры 380В ставят при подключении розеток, у которых предусмотрен дополнительный контакт для стыковки с заземляющей жилой. Такие сети проводят электричество посредством трех, четырех или пятижильного кабеля. В них может быть три фазных провода, присутствовать или отсутствовать заземляющий контакт. Фаза имеет оплетку коричневого, черного, серого, красного, оранжевого или фиолетового колера.
Как определить назначение провода — нейтраль или заземление?
L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.
Узнать, «ноль» ли это или «земля», можно так:
- Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
- Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
- Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.
В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.
Цветовая маркировка проводов
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так
Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления
Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше
Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Это интересно: Как открутить кран буксу из смесителя если она прикипела?
Порядок размещения проводников
При проводке многожильных линий поступают следующим образом. Провода группируют в пучки, разделяя их по назначению. Формируют связку из фазовых проводников, отдельно собирают нулевые провода и заземление. Пучки по возможности формируют ровными рядами без переплетений. Это облегчит поиск того или иного провода.
В некоторых случаях в одной связке помещают фазовый и нулевой провод, питающий конкретного потребителя. На все связки крепят соответствующие значки.

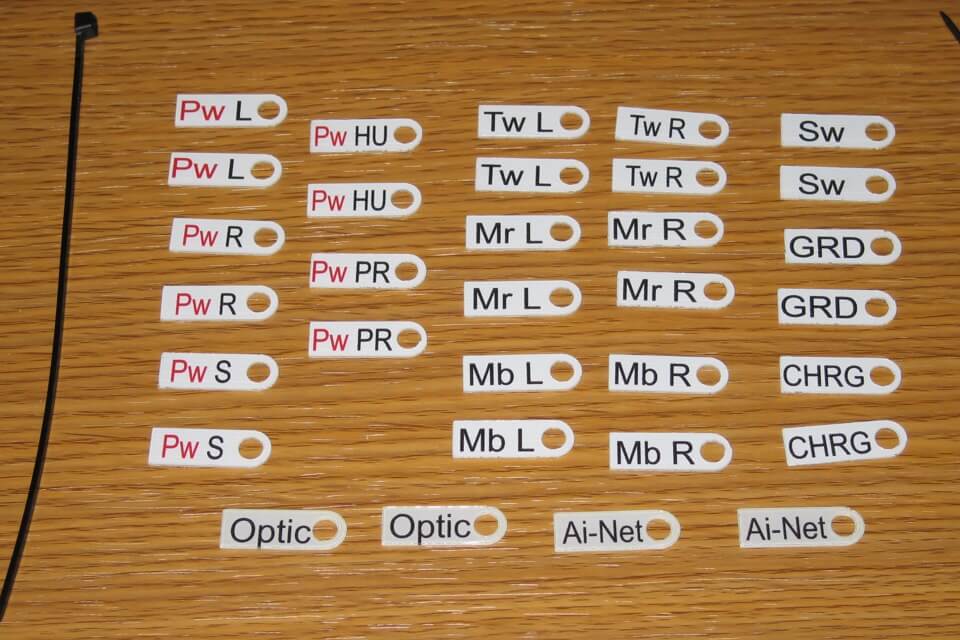

Кабели в щитовой или в коммуникационном узле маркируют бирками, чтобы было легко найти нужную линию и определить её параметры.
N/A это:
N/A, NA, n/a
— англоязычная аббревиатура, обычно используемая в ячейках информационных таблиц.
Значения
Используется для обозначения следующих случаев:
- Неприменимо (англ. not applicable ) — в случае, когда два или три компонента, на которые указывает ячейка, не совместимы между собой, так что вносить данные в эту ячейку нет смысла.
- Нет данных (англ. not available ) — в случае, когда данные отсутствуют (букв.недоступный ).
- Нет ответа (англ. no answer ) — указывает на что-либо, для чего нет известного или доступного ответа.
- Недоступен (англ. not available ) — наименование статуса абонента в средствах обмена мгновенными сообщениями, означающего, что, хотя абонент и подключен к сети, он давно не проявлял никакой активности, и, следовательно, может не прочесть сразу же посылаемое ему сообщение.
Необходимость разделения по цвету
Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет
Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно
При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.
