Как подключить телефонную розетку: схема подключения и правила установки

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.

Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом. В принципе при хорошем зрении это видно визуально во внутренней части коннектора.

• RJ-14 —эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
• RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
• Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

• Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
• Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Как подсоединить телефонную розетку к проводу: схема цветов провода

Ремонт в квартире редко обходится без замены таких элементов, как электрические, телевизионные и телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Телефонная розетка пересвет подключение. Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 RJ-11). Также можно использовать переходник со старого стандарта на новый.

Перед началом работы следует узнать стандарты телефонных штекеров и розеток:

• Советский РТШК-4 (розетка телефонная штепсельная с конденсатором) устанавливалась с 80-х годов до появления европейских стандартов. На вид как два спичечных коробка, соединенных 4 широкими контактами. Имеет модификацию, когда РТШК-4 совмещается с RJ-11, что позволяет одновременно подключить к одной сети телефон нового поколения и «винтажную» модель.
• RJ-9, или микротелефонный стандарт – используется для соединения трубки с аппаратом. Этого стандарта как такового нет, ибо соединять трубку с аппаратом можно любым способом, не руководствуясь какими-либо стандартами, используя двужильный провод.
• RJ-11 – самый популярный тип разъемов, используемый для подключения телефона к линии связи. Имеет два контакта, чего достаточно для работы обычного стационарного телефона.
• RJ-12 – офисный вариант коннектора, имеет четыре контакта и предоставляет возможность подключения двух телефонов с разными номерами. Хотя на самом деле такого стандарта как такового не существует. Есть телефоны, работающие на 4 проводах, но к ним подключается шестипроводной коннектор RJ-25, перестраиваемый под 4 контакта. По сути, модифицированный RJ-25.
• RJ-14 – универсальный коннектор, позволяющий подключаться одновременно к двум линиям.
• RJ-25 имеет три пары контактов, сложен в сборке, но имеет преимущества перед предыдущими ввиду своей универсальности. Предназначен для офисного использования, где применяются схемы «директор – секретарь» и подобные.
• RJ-45 и RJ-45S – компьютерный стандарт, используемый для подключения модемов и построения локальный сетей между компьютерами, а к телефонной линии. Сложно устроен, для сборки и наладки работы требуется специальное оборудование.

Ошибки, допускаемые при выборе и монтаже телефонных розеток

Основной причиной всех ошибок является легкомыслие и невнимательность. Ознакомившись с приведенными рекомендациями, можно избежать проблем и недоработок во время установки коммутационных устройств.

Ошибка 1. После вскрытия упаковки, прилагаемая инструкция выбрасывается в уверенности, что схема подключения указана на корпусе изделия. Схема может отсутствовать и тогда могут возникнуть сложности при монтаже.

Ошибка 2. Проводить монтаж без диэлектрических перчаток. Как уже было сказано, напряжение в сети может подняться до 120 Вольт. Учитывая, что «безопасного напряжения» не бывает, это грозит неприятными последствиями. Производить работы нужно с соблюдением техники безопасности.

Ошибка 3. Приобретая изделие, может возникнуть желание сэкономить и купить устройство неизвестной фирмы по более низкой цене. Это ложная экономия: товар может оказаться некачественным и при этом не обладать гарантией, в результате чего обменять его или вернуть деньги будет невозможно. Известные торговые марки предоставляют на свою продукцию гарантийные обязательства, что является залогом качества и надежности.

Ошибка 4. Во время монтажа проводники замкнулись между собой и телефонная линия отключилась. Не нужно поднимать панику и вызывать ремонтную бригаду из телефонной компании. Линия отключается автоматически через центральную АТС. Такое отключение происходит на несколько минут, после чего работа сети восстанавливается.

Ошибка 5. Использование провода б/у, снятого на старом здании или в заброшенном помещении. Данный провод может иметь нарушенную изоляцию или поврежденную жилу. Это непременно отразится на качестве связи. Лучше приобрести новый кабель, соответствующий современным стандартам, что обеспечит безупречную связь.

В заключении хотелось бы отметить, что, несмотря на всеобщее распространение мобильных телефонов, стационарные аппараты продолжают широко использоваться благодаря независимости от территориального «покрытия» и различных роумингов. Кроме того проводная связь предоставляет более качественное соединение, а иногда остается единственным доступным средством сообщений.

Это интересно: Парапет на крыше

Прокладка телефонной линии связи в квартире

Величина тока, протекающего по проводам линии для связи, не превышает 10 мА, поэтому требования к сечению жилы практически отсутствуют, достаточно, чтобы проводник был диаметром 0,1 мм. Толстыми жилы делают для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности при коммутации. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы проводники шли параллельно друг другу, или были свиты вместе.

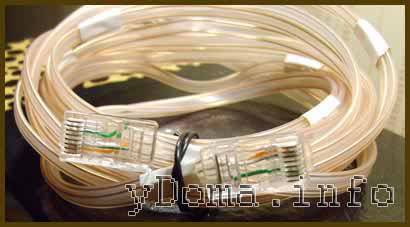

При прокладке линий связи внутри жилых и производственных зданий обычно используют двойной провод ТРП 2×0,4 (диаметр жил ― 0,4 мм., сечение ― 0,12 мм2, сопротивление ― 148 Ом/км) или ТРП 2×0,5 (диаметр жил ― 0,5 мм., сечение ― 0,21 мм2, сопротивление ― 94 Ом/км), с изоляцией из ПВХ (полихлорвинила) категории CAT1. Связисты его именуют «лапша».

Применение такого провода обусловлено его низкой ценой и простотой монтажа. Так как соединительная полоска пластмассы между проводниками довольно широкая, можно крепить провод к стенам, пробивая его по центру гвоздиками.

Если нужно сделать в прокладке поворот, то провод ТРП просто перегибается, как показано на фотографии. Иногда прорезают перемычку и проводники на месте поворота разводят в стороны, но это хуже, так как нарушается симметрия линии.

Гораздо лучше выглядит провод, закрепленный на стене с помощью специальных пластмассовых скобок с дюбель-гвоздиками. Скобки выпускаются под разные размеры проводов и кабелей, бывают предназначенные для крепления как круглого, так и плоского провода.

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

В последнее время часто провод связи лапшу, прокладывают в кабель-канале, это позволяет все провода (Интернет, телевизионный кабель, домофона и др.) проложить вместе, что упрощает монтаж и красиво выглядит. Кабель-каналы выпускаются разных размеров, что позволяет уложить в них практически неограниченное количество проводов.

Удобно проложить телефонный провод и провода другого назначения внутри напольного плинтуса, в котором предусмотрен кабель канал.

Подписка на рассылку

Многие задумываются, как правильно подключить телефонную розетку своими силами, и в данной статье мы расскажем, как смонтировать и подключать розетку для телефона.

Монтаж телефонной розетки разных видов

В настоящее время реализуется несколько видов розеток: внешние и встраиваемые. Первый вариант более прост в установке, однако встраиваемые розетки обладают более привлекательным внешним видом. Подключение обоих видов осуществляется аналогичным образом, различия заключаются только в способе монтажа.

Кроме того, существуют разные виды разъемов: RJ 11 с двумя контактами, розетка телефонная RJ 25(12) с 6-ю контактами, а также RJ 14 с 4-мя контактами. Чаще всего для подключения домашних аналоговых телефонов используется розетка телефонная RJ 11.

Кроме того, для подключения магистрального провода к нескольким розеткам используются двойные телефонные розетки, монтаж которых несколько отличается от одинарных.

Правильное подключение телефонной розетки открытой установки RJ11

Установка телефонной розетки требует ряда инструментов и комплектующих, включая:

розетку телефонную RJ 11, подключение которой будет осуществляться;
двухжильный кабель с сечением 0,3-0,5мм2, например, КСПВ 2х0,5 или ТРП;
приспособление для снятия изоляции;
отвертку;
мультиметр;
защитные перчатки.

Ответ на вопрос «как установить телефонную розетку накладного исполнения?», можно разделить на несколько пунктов:

• Наденьте защитные перчатки – напряжение телефонной линии в момент покоя составляет около 60Вольт, а в момент звонка 100-120Вольт.
• Снимите изоляцию с кабеля, стараясь не оставлять насечек на проводе.
• Откройте корпус розетки. Телефонная розетка RJ 11, подключение которой мы осуществляем, включает необходимость присоединения телефонной линии к средним контактам. Схема телефонной розетки может включать 4 контакта, в таком случае они присоединяются согласно схеме.
• Существуют также розетки немецкого производства, в которых подключать необходимо к 2 и 5 контактам, однако они встречаются редко. Для подключения такого аппарата вместо зеленого провода необходимо использовать черный, а вместо красного — желтый.
• Определите полярность. Красный цвет – это «минус» в телефонной линии, а зеленый – плюс. Как правило, подсоединение телефонной розетки не требует определения полярность, однако некоторые аппараты могут плохо работать, если подключить их не по правилам. Определить полярность можно с помощью тестера.
• Заглубите жилы кабеля между металлическими вилками внутри розетки с помощью кроссировочного или обычного канцелярского ножа. Края пазов имеют заострения и сужаются. При заглублении жилы, они прорезают изоляцию, что обеспечивает хороший контакт.
• Закрепите розетку на стене и защелкните крышку.
• Осуществите подключение телефона к розетке и проверьте, есть ли связь.

Метод, как подключить телефон к розетке такой – необходимо приобрести вилку RJ11 и с помощью специального приспособления обжать её в соответствии с расположением проводов в розетке. Если у вас телефонная розетка, схема подключения которой имеет 2 контакта, они будут расположены так же, как показано на схеме, а крайние контакты останутся свободными.

Установка телефонной розетки скрытого типа

Если вас интересует, как подключить RJ 11 скрытого вида, подключение будет аналогичным – различия заключаются в монтаже. Для начала вам необходимо сделать отверстие в стене, затем установить подрозетник и закрепить его с помощью саморезов.

После этого используйте вышеописанный метод «как подсоединить телефонную розетку накладного исполнения», поместите корпус розетки в коробку и закрепите с помощью распорных винтов, установите внешнюю рамку розетки и подключите обжатый кабель.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип – РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими – RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

1. Встраиваемые евро розетки телефонные.
2. Внешние телефонные розетки.
3. Телефонные розетки старого образца.

Эта продукция может отличаться только внешним видом. Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь изучить телефонные розетки можно будет наглядно:

Телефонная розетка с 4 контактами

На этом фото вы сможете увидеть, что эта розетка имеет 4 контакта. К этим проводам вам необходимо будет подключить телефонный контакт. Подключение телефонной розетки этого типа должно выполняться на стену. Также на сегодняшний день вы можете встретить встраиваемые телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:

Встраиваемая телефонная розетка серьезно экономит врем во время установки

Как видите, эта конструкция является сложной. Здесь вы можете увидеть не только сложность конструкции, но и сложность подключения. Если вам необходимо, тогда можете прочесть про установку розетки в гипсокартон.

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

1. К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
3. Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

1. Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
6. После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Телефонные розетки имеют несколько разновидностей:

1. РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
2. RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
3. RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
4. RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
5. RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

Инструкция подключения телефонной розетки

Во время подключения необходимо соблюдать определенные правила и последовательность работ. Все действия нужно выполнять в защитных перчатках. Дело в том, что даже в спокойном состоянии телефонная линия находится под напряжением примерно 60 вольт. При касании проводов мокрыми руками возникают довольно неприятные ощущения. Более опасным становится напряжение во время звонка, достигающее уже от 100 до 120 вольт.

С помощью бокорезов или другого инструмента нужно аккуратно снять изоляцию с проводов таким образом, чтобы на жилах не образовалось насечек. Насечки на жилах в дальнейшем могут привести к перелому провода.

Далее снимается крышка корпуса розетки, внутри которой имеются красный и зеленый провода, располагающиеся по стандарту на верхних клеммах. К ним подключается телефонная линия. Довольно редко встречается расположение проводов на средних контактах №№ 3 и 4 или даже на №№ 2 и 5.

Провода в розетке должны подключаться к телефонной линии соответствующим образом: красный соединяется с минусом, а зеленый – с плюсом. Полярность при подключении не имеет большого значения, однако для некоторых телефонных аппаратов это бывает очень важным. Полярность в телефонной линии определяется с помощью тестера. При неправильном подключении показания значения напряжения на приборе будут отрицательными. Если же тестер отсутствует, можно воспользоваться разрезанной сырой картофелиной, куда втыкаются оголенные концы провода. Возле положительного конца цвет картофеля будет другим.

После подключения корпус розетки закрепляется в нужном месте с помощью двухстороннего скотча. После этого защелкивается крышка и проверяется работоспособность телефона.
