Cветодиоды cree xm-l t6: характеристики, выбор фонарика

Дизайн и конструкция.

Фонарь Ultrafire T6 оснащён светодиодным модулем размера P60. Фонарик способен работать в пяти режимах. Оснащён светодиодным модулем со светодиодом Cree XM-L T6.

Компоненты P60 — верхняя часть, светодиодный модуль, корпус, задняя крышка.

После получения фонарика я обнаружил несколько небольших недостатков, которые ухудшили общее впечатление. Сначала я заметил большой грязный отпечаток пальца на отражателе. уже были смазаны, но к сожалению на них не было резьбы. В моем случае был только маленький выступ на задней крышке. Это несерьёзные проблемы, которые можно легко решить, но тем не менее следует указать на них. Учитывая, что это «бюджетный» фонарик, про них можно легко забыть.

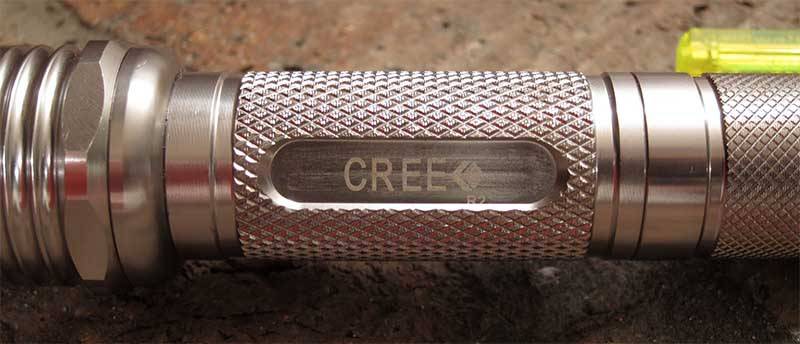

R2 на корпусе (смотрите справа под надписью Cree).

Надпись на корпусе говорит, что фонарик оснащён Cree R2. Это абсолютная ложь. Я подозреваю, что Ultrafire просто использовал стандарты UltraFire WF504B и заменили светодиодный модуль на XM-L T6. Светодиод в светодиодном модуле в действительности это XML.

Отражатель OP и светодиод Cree XM-L.

Эта версия Ultrafire WF504B поставляется с отражателем OP (апельсиновая корка).

У основания верхней части находится шестиугольное кольцо, которое не позволяет фонарику катиться, если он находится в горизонтальном положении. Это приспособление достаточно полезное.

Шестиугольное кольцо на конце верхней части, служащее для предотвращения качения.

На задней крышке и корпусе фонарика имеются насечки. Они достаточно удобные, не слишком грубые, при этом обеспечивают хороший захват.

Ultrafire WF504B (вид сбоку).

На задней крышке находится выключатель. Кнопка выключателя расположена в углублении, что позволяет ставить фонарь на заднюю крышку. Мне нравятся фонарики, которые можно ставить на заднюю крышку, так как это даёт возможность освещать комнату отражённым от потолка светом.

Выключатель в углублении. Имеются два отверстия для крепления шнурка.

Эта «серебристая» версия Ultrafire WF504B T6 — не является анодированной. По своим характеристикам покрытие не похоже на покрытие анодированной версии.

В этом фонарике сзади не хватает специальной блокировочной крышки, которая предотвращает включение фонарика от случайного прикосновения к задней части. Но имеется предназначенная для этой цели резьба.

Существует чёрная анодированная версия этого фонарика. В отличие от картинки на сайте резьба не анодирована. Также отсутствует блокирующая крышка. Но не подержав фонарик в руках, я не могу быть точно уверенным.

Я заметил, что при работе в высоком режиме верхняя часть фонарика довольно сильно нагревается. Особенно, если пользоваться им длительное время на жаре. Если использовать фонарик дома в прохладной обстановке и при этом держать его в руках, то перегрева не было заметно.

Светодиодный модуль Р60 рекомендуется обмотать алюминиевой или медной фольгой, что улучшит передачу тепла от светодиода к корпусу.

Оберните модуль Р60 в алюминиевую фольгу. Это улучшит передачу тепла от светодиода к корпусу.

Технические характеристики светодиодов Xlamp CREE XM-L

Технические характеристики Xlamp CREE XM-L предполагают уникальное сочетание высокой эффективности при большом токе и маленьком размере чипа. Мы можем получить порядка 1000 люмен с эффективностью более 100 Лм / Вт при 3А и размерах 5мм*5мм. Если сравнивать с линейкой светодиодов XP-G, то они сильнее на 20 процентов.

Наиболее часто XM-L используют в проектировании основного освещения офисов и магазинов, крытой световой рекламе и освещении проезжей части ( в фонарях ).

Именно за счет уникальных характеристик, в частности высокой светоотдачи, можно существенно снизить стоимость всей осветительной конструкции, ведь нам понадобится меньшее количество светодиодов и можно экономить на оптике.

По цветовой характеристике можно разделять на теплые белые, холодные белые и нейтральные тона. А вот с цветопередачей тут не много хуже. В частности, от стандартной цветопередачи до CRI 90 выпускаются только теплые белые варианты. Нейтральный и холодный  можно приобрести только со стандартным коэффициентом цветопередачи.

CRI	Цветовая температура (К)
Теплый белый 2700-4000	Нейтральный белый 3700-5000	Холодный белый 5000-8300
Standart	+	+	+
Min 80	+
Min 85	+
Min 90	+

Подделки LED CREE XM-L, XRC, XPE виды и типы, как подделывают

Никто не будет оспаривать тот факт, что подделка — это плохо. Особенно если сделанная на спех. В этом случае мы получаем низкое качество, малую эффективность. Большинство производителей понимают, что им не догнать Cree и ради продаж идут на разнообразные ухищрения, в частности подделывая знаменитый бренд. Но есть компании, которые преуспели в этом деле и отличить настоящий CREE от поддельного — практически невозможно. Одной из них является уже всемирно известная “Latticebright”, как бы смешно это не звучало). На фотографии Вы можете видеть отличие подделок от настоящих. И если первые «неизвестные» легко определяются по размеру кристалла, то с “Latticebright” проблема. Размер практически идентичен… Мы оставим в покое на некоторое время неизвестных плагиаторов, а рассмотрим “Latticebright” и оригинал Cree XM-L. Поиграем как в детстве в игру — найди 10 отличий

Сколько нашли? Не важно. Подскажу

1. Размер кристалла ( об это мы говорили ) он имеет меньшую длину и ширину.
2. Токопроводящие дорожки у подделки на поверхности, у настоящего утоплены в монтажку.
3. Количество люминофора. У настоящих его больше. Приглядевшись можно заметить, что нет «разделительных полосок.»
4. Ну и самый интересный факт — три проводника (из золота) у основания в родных чипах имеют монтаж в виде точек. В поддельных отчетливо видны квадраты.

Для каждого диода есть свой порог нагрева. Мало-мальски производители пытаются еще на начальных стадиях отводить тепло от кристалла. В результате этого была придумана плата-звезда. Но нашим поддельщикам все-нипочем. «Мы разместим свои кристаллы даже на платах с Вашим брендом.»-думают нехорошие дяденьки и потирают руки в предвкушении прибыли.

Замена светодиодов в фонарике

Когда удалось разобраться с выбором светодиода, можно приступать к процессу его замены. Фонарики в большинстве случаев отличаются только количеством диодов и разновидностью корпуса, поэтому замена производится по одинаковому принципу. Для работы следует подготовить следующее:

• пинцет;
• мультиметр;
• паяльник;
• отвертка;
• флюс и припой.

Нужно учесть, что в процессе могут понадобиться дополнительные материалы и инструменты. Для начала необходимо разобрать фонарь. На первом этапе извлекаются источники питания (батарейки или аккумуляторы). Если это карманный или поисковый фонарь, скорее всего, аккумуляторный отсек находится сзади за крышечкой.

Далее можно приступать к снятию защитного стекла. Для этого нужно открутить крышку передней части. Стекло иногда снимается отдельно или прикрепляется к самой крышке. Затем удаляется отражатель. Его необходимо просто извлечь или открутить.

Рис.6 – фонарь в разобранном виде.

Следующий этап – снятие диодов. Иногда они совмещены с отражателем. В таком случае отсоединить их достаточно просто, так как плата подсоединяется маленькими винтами к рефлектору. Если это более дорогой фонарик, его придется разбирать с помощью шестигранного ключа. Контакты отпаиваются с помощью паяльника, а светодиод аккуратно снимается пинцетом.

Перед покупкой светодиода для замены стоит учесть, что подложка должна соответствовать конфигурации и габаритам извлекаемого элемента. В противном случае мастеру придется делать прорези для проводов. Не стоит забывать и о предназначении фонарика. Так, для рассеянного света или повышения характеристик дальнобойности подходят разные модели диодов.

Характеристики С5050

Хонглитроник С5050

Модель от Honglitronic имеет маркировку  C5050-GQ, полная  C5050K1W5AB. Благодаря внешнему сходству они применяются в светодиодных велофарах, в светодиодных автолампах, аккумуляторных фонариках. Кроме внешнего сходства ни чего общего с оригиналом нет. Бренд Cree, это синоним надежности, долговечности, лучшего качества. Таким образом обычный китайский светодиод превращается в один из самых лучших в мире, но только в воображении  обманутого покупателя.

Технические характеристики заявлены приличные, но как всегда они мухлюют и недоговаривают. Чтобы сравнение было более равноценным, рассчитаю по графикам параметры для Honglitronic при нагреве до 85°.В таблице рассматриваем светодиоды с цветовой температурой от 5000К и 7500К. Это дневной свет, переходящий в холодный.

—	Оригинал Cree XM-L	Honglitroinic C5050	Honglitroinic C5050
Параметры указаны для температуры кристалла	85°	85°	25°
Номинальная мощность	2 Вт	4,8 вт	4,8 Вт
Световой потока	280 люмен	360 – 380 лм/вт	425 — 450 люмен
Цветовая температура	5000К	7500К	7500К
Индекс цветопередачи CRI	70	70	70
Эффективность	140 лм/вт	75 лм/вт	89 лм/вт
Нагрев кристалла, макс	150°	120°	120°

LED диод от Хонглитроник при равных условиях нагрева кристалла до 85° лишь немного превосходит Cree, на 80 люмен. При этом мощность  потребления выше на 250%. А эффективность  люмен/ватт ниже в 2 раза, 140 лм/вт против 75 лм/вт. Учитываем, что этот показатель у Хонглитроник достигнут при 7500К, то есть выше на 2500К чем у Cree. Это очень холодный белый свет, с ярко выраженным голубым оттенком.

Пример модельного ряда Хонглитроник

Китайцы всегда любят преувеличивать характеристики своих светодиодов, поэтому я не верю заявленным характеристикам. Настораживает  то, что температура нагрева кристалла указана до 150°, а характеристики приведены при  25°.  А график зависимости светопока  от нагрева приведён только до 85°. По соседнему графику зависимости тока от градусов видно, что максимум 120°, эта цифра ближе к реальности. Показатель максимального нагрева до 120° реальный, у других подделок китайских производителей он тоже равен 120°.

Основные отличия

Не все подделки точно копируют внешний вид оригинальных светодиодов. Есть просто похожие модели, у которых главное отличие, это размер кристалла, покрытого желтым люминофором. У  похожих подделок  он меньше. У оригинала углы доходят до края круглой силиконовой линзы. Подделка от Honglitronic выделяется маленьким кристаллом. Это не означает,  что у них все подделки с таким размером кристалла. Они могут выпускаться и с большим кристаллом, типа размер XL.

Лучшие налобные фонари с максимальной мощностью

Также рассмотрим несколько универсальных налобных фонарей с максимальной мощностью. Такие фонари-прожекторы считаются универсальными и применяются в любых условиях.

В 2021 году лучшими моделями налобных фонарей с максимальной мощностью считаются:

Налобный фонарь Police 6633-T6+2XPE/RJ-3000

Оснащен тремя источниками света, центральным — самым мощным и двумя боковыми. Наклон фонаря относительно головы можно регулировать поворотом на 90 градусов. Два аккумулятора типа 18650 обеспечивают беспрерывную работу устройства на максимальном световом потоке до 4-х часов и на среднем до 7-ми часов. Максимальная мощность потока света 1000 люмен. Фонарь можно зарядить от сети 220 v и от автомобильной зарядки 12v. Отлично подойдет любителям ночной охоты и походов.

Режимы работы:

• максимальный;
• средний;
• минимальный;
• стробоскоп.

Технические параметры

Параметры	Характеристики
Количество диодов	3 шт
Яркость максимальная	1000 Lm
Питание	Аккумулятор 18650
Способ зарядки	от 220v, от 12 v
Материал	металл и пластик

Налобный фонарь Police 6633-T6+2XPE/RJ-3000

Достоинства:

• три источника света;
• двойной аккумулятор;
• 4 режима работы;
• возможность заряжать от автомобильной зарядки.

Недостатки:

существенных нет.

Налобный фонарь QE-905 Bailong

Сверхмощная фара, один из лучших в своем сегменте в соотношении цена — качество. Оснащен пятью диодами, обеспечит яркость в 6000 люмен на расстояние в 1000 метров. Беспрерывная работа на максимальной яркости составляет порядка 2-х часов ( на аккумуляторах 6800mah, которые идут в комплекте). Отличный бонус от производителя, влагозащита внутренних элементов, можно не боятся, что фара выйдет из строя при попадании брызг и дождя.

Технические характеристики

Параметры	Характеристики
Светодиоды	1 x Cree XM-L T6 + 4 Cree XP-E
Яркость освещения	6000 Lm
Источник питания	два аккумулятора 18650 (6800 mah)
Вес без батарей	300 гр
Дальность освещения	1000 м
Страна производитель	Китай

Налобный фонарь QE-905 Bailong

Достоинства:

• бюджетная стоимость;
• небольшой вес;
• удобный и надежный крепеж;
• возможность заряжать от автомобильной зарядки.

Недостатки:

Центральный диод подвержен сильному нагреву. Безопасная работа на полной яркости ограничена 30 минутами, дальше нужно снижать показатель, чтобы устройство не перегрелось.

Полные технические характеристики Cree XM-l T6

Кристалл светодиода Сree ХM-L выполнен в форме квадрата со сторонами 5,0 × 5,0 мм, который размещен на алюминиевой подложке толщиной 2,0 мм. Подложка выполнена в форме круга диаметром 20,0 мм или звезды, образующейся при помощи сделанных по ее окружности выемок.

Для источников света данной серии модификации Т6 технические характеристики, заявляемые компанией-производителем, соответствуют следующим значениям:

Показатель	Единица измерения	Величина
Световой поток	Лм	280
Цветовая температура	К	5000 – 8300
Тип свечения	–	холодный белый
Электрическая мощность	Вт	2,0
Рабочая температура	˚С	150
Напряжение питания	В	2,9
Угол свечения	градус	125
Индекс светопередачи	Ra	80 – 90

Данные показатели определены при температуре наружного воздуха +25˚С и номинальном рабочем токе 700 мА.

Для точной градации температуры света существуют стандарты цветности светодиодов. Так, для изделий серии Сree XML T6 компания-производитель ввела свой вариант стандартизации, основанный на стандарте ANSI С78.377А. Данный стандарт предполагает деление подобных изделий на 8 бинов, характеризующих отклонение в допустимых пределах в пространстве белого цвета и разделенных на 6 типов наборов.

Наборы маркируются следующим образом: 50, 51, 53, E1, E2 и E3. При этом все наборы имеют холодные оттенки белого цвета, за исключением набора Е3, у которого нейтральный тон свечения.

В указанных наборах светодиоды могут различаться по цветности, что обусловлено малыми размерами бинов и сложностью изготовления светодиодов в этих пределах.

Информация о том, светодиоды каких бинов входят в комплект поставки конкретного набора, отражается на маркировке набора в виде «Бин-кода» и «Кода комплекта поставки».

Блиц-советы

Подводя итоги, можно дать следующие рекомендации, которые пригодятся в процессе выбора и использования налобных фонарей для рыбалки:

1. Не стоит пытаться сэкономить на стоимости налобного фонарика, поскольку это приспособление имеет огромное значение при вечерней, ночной или утренней рыбалке. Дешевые приспособления могут выйти из строя в самый неподходящий момент, испортив этим весь отдых.
2. Не стоит полагаться только лишь на советы продавца в рыболовном магазине, лучше предварительно проконсультироваться с профессиональными или опытными рыбаками, которые подскажут наиболее качественные и надежные варианты.
3. Не рекомендуется использовать фонари со щелочными источниками питания, особенно во время рыбалки при низких температурных режимах. При минусовой температуре лучше всего литиевые батарейки, поскольку они неприхотливы к условиям. Однако предварительно необходимо ознакомиться с инструкцией, в которой должны быть перечислены допустимые источники питания.

Где применяются светодиоды xm l t6

Светодиоды xml t6 имеют
широкую область применения, но наибольшее распространение они получили в
производстве:

1. Фонарей повышенной
   мощности с АКБ.
2. Оптики на всех
   видах транспортных средств.
3. Ярких
   аварийно-оповестительных световых устройств для пожарных машин, скорой помощи,
   спецтехники.
4. Габаритных
   огней, фар дальнего и ближнего света на авто.
5. Всевозможных
   внутренних и наружных основных, дополнительных и декоративных систем освещения.

Одним из ярких примеров
широкого использования лед-кристаллов xml t6
от компании Cree является
ручной фонарь с
алюминиевым корпусом Ultra
Fire. Среди его явных преимуществ выделяются – долговечность светового
элемента (до 100 тыс. часов), возможность настройки фокуса потока, питание от
АКБ, пять режимов эксплуатации.

Какие диоды используются в фонариках?

Мощные светодиодные фонари начались с устройств с матрицей 5-мм.

LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.

5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.

Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.

Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.

В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.

Поисковый фонарь на 5мм светодиодах

Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.

В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.

Это интересно: Мощность современных энергосберегающих ламп: выявляем суть

Технические характеристики фонаря Ultrafire WF504B XM-L T6:

Бренд: UltraFireМодель: WF504B CreeМодель светодиода: XM-L T6Свет: белыйКоличество светодиодов: 1Батарея: одна аккумуляторная батарея 18650 (не входит в комплект)Входное напряжение: 2.8 – 4.2 В вкл/выклРасположение выключателя: на задней крышкеКоличество режимов работы: 5Режим памяти: естьРежимы работы: Low (низкий) > Mid (средний) > High (высокий) > Fast Strobe (быстрые импульсы) > SOSСхема: цифровая регуляция 1400 мАЯркость: максимум 510 люмен (заявлено производителем)Время работы: 60 минут в высоком режиме стеклянная линза с покрытиемОтражатель: текстурный алюминиевыйРазмеры: 5,35″ х 1,26″ х 1,26″ (13,6 см х 3,2 см х 3,2 см)Вес: 3,77 унций (107 г)Стоимость: 20,40 долларов США (включая доставку).

Фонарь Fenix RC05 Cree XP-G2 R5 Black (RC05)

В длительной поездке, в путешествии, да и просто по вечерам, нам может понадобиться дополнительное освещение, которое обеспечит хороший фонарь.

Модель Fenix RC05 как раз рассчитана на такие случаи.

Этот небольшой по габаритам фонарик будет вас сопровождать повсюду, где это нужно, давая достаточно света, чтобы вы чувствовали себя комфортно, выбирая дорогу или разыскивая упавший предмет.

Максимально возможная яркость луча для данной модели составляет 300 люмен. При этом, дальность его распространения равна 90 метров. Эти показатели соответствуют режиму Turbo. Следующим по яркости является режим High.

Важно

Он дает 150 люмен яркости при дальнобойности 60 метров. В режиме Mid яркость освещения равна 50 люмен, а дальность луча — 37 метров. Ну а самый минимальный по яркости режим — Low. Он дает 5 люмен света с дальностью луча 11 метров.

Яркость сигналов в режиме Strobe — максимальная и равна 300 люмен.

Переключение режимов осуществляется посредством всего одной кнопки, расположенной на боковой поверхности корпуса RC05 ближе к голове фонаря. Его включение также можно заблокировать, если нажать на кнопку двойным щелчком. Эта функция поможет избежать случайной разрядки фонаря во время перевозки.

Для поддержания работы RC05 потребуется всего один аккумулятор размера 14500. Если выбрать фирменный элемент питания Fenix на 800 мАч, то его энергии хватит до 40 часов. Также подойдет обычная пальчиковая батарейка (АА). Но производители предупреждают, что режим Turbo доступен только при использовании аккумулятора.

Кроме того, в этом режиме фонарь довольно сильно нагревается, и чтобы избежать связанных с этим неисправностей, режим Turbo отключается после 5 минут работы, чтобы фонарик мог немного остыть. После разрядки аккумулятора, его можно заменить новым либ зарядить.

В комплекте с фонариком есть специальный кабель, позволяющий зарядить элемент питания 14500 прямо в корпусе фонаря.

К другим защитным механизмам, продлевающим срок службы фонаря, относится стабилизация яркости луча в каждом режиме работы, защита от переполюсовки при неправильной установке батарейки, полная гидроизоляция корпуса.

Кстати говоря, корпус фонаря выполнен из ударопрочного алюминия. Стекло линзы закалено и покрыто просветляющим веществом. В торцевую часть корпуса встроен магнит, а потому фонарь можно легко крепить к любым металлическим предметам, если вы используете его на природе.

Особенности:

• Яркость света — 300 люмен
• Доступных режимов — 5
• Модель светодиода — XP-G2 R5
• Встроенная защита от перегревания
• Драйвер для стабилизации яркости
• Удобная система управлени
• Водонепроницаемый корпус
• Материал корпуса — алюминий
• Фонарь работает на 1 аккумуляторе 14500
• Возможно использование пальчиковой батарейки

Виды фонариков со светодиодами

Выделяют несколько разновидностей фонариков, в которых используются светодиоды, а именно:

• в виде брелока. Это миниатюрное изделие для освещения предметов, находящихся на расстоянии 1-2 метров или ближе;
• универсальный. Пригодится на улице, где нет освещения, а также в быту. Фонарь компактный и удобно лежит в руке. Зачастую имеет металлический или пластиковый корпус. Оптимальным показателем светового потока для этой разновидности является 30 Люмен;
• тактический. Приобретают охотники, спасатели, военные и работники других спецслужб. Данные устройства отличаются надежностью, расширенным функционалом и энерговооруженностью. Световой поток может превышать 300 Люмен;
• туристический. Изделие отличается повышенной энерговооруженностью, возможностью регулировать угол светового луча и многофункциональностью. Большинство моделей оснащены дополнительными аксессуарами, например, сигнальным устройством;
• лампа. Подходит для освещения места привала в туристическом походе или палатки;
• подводный. Используется дайверами и является водонепроницаемым;
• поисковый. Фонарик предназначен для ношения в руке. Отличается повышенной яркостью и дальностью свечения (до 300 метров). Имеет отсек для батарей.

Рис.1 – виды фонариков.

Говоря о светодиодах, в зависимости от разновидности фонаря в них устанавливают чипы типа SMD, LED или сверхъяркие пятимиллиметровые диоды для фонарей сигнального типа. Именно последними чипами раньше оснащались практически все светодиодные фонари.

Рис.2 – сверхъяркий диод 5 мм.

Их главное преимущество – это низкая энергопотребляемость и компактность. Первые мощные фонарики оснащались несколькими сигнальными диодами, установленными на одну плоскость. У каждого из них был свой отражатель, который направлял световой поток в одну точку с остальными. Данная конструкция применяется до сих пор для поисковых приборов.

Работа фонарика Ultrafire WF504B T6 во время моего небольшого похода.

Во время моего небольшого ночного путешествия, часть пути пролегала по достаточно крутому склону, требовала обеих рук и налобного фонарика. Но с другой стороны, я вполне доволен работой T6 Ultrafire 504B XML в качестве ручного фонаря. Я шёл впереди группы и мой Ultrafire светил на тропинку довольно далеко вперёд.

Часть дороги по склону была почти вертикальной с поручнями по бокам.

Большую часть своего пути я использовал Ultrafire WF504B XML в его среднем режиме работы. По моему мнению средний режим даёт достаточную яркость для освещения пути. К концу путешествия появился хороший туман, поглощавший значительное количества света. Поэтому с целью обеспечения максимальной яркости пришлось установить высокий режим работы.

Дымка и туман во время ночной прогулки.

Теоретически на среднем режиме работы заряда аккумулятора могло бы хватить на всё моё 2,5-часовое путешествие. Тем не менее из-за использования высокого режима работы мне пришлось заменить аккумулятор, так как мне не хотелось слишком сильно разряжать . Во время обратного пути солнце было уже высоко, так что к сожалению фонарик уже не потребовался.

Рассвет.

Восход солнца.

Обзор отдельных светотехнических приборов на основе светодиодов Cree XM-L T6

Одним из удачных вариантов изделий на основе диода Cree XM-L T6 является фонарик UltraFire E17. Рассмотрим положительные стороны, а также недостатки и возможности их устранения.

Внешний вид UltraFire E17, фонарик на XM-L T6

Основным достоинством конструкции этого фонаря является наличие мощного светодиода Cree XM-L T6, линзы и раздвижной конструкции корпуса, которая позволяет обеспечить фокусировку (ZOOM) светового потока. Корпус алюминиевый, под рассеивающей линзой расположена плата, на внешней стороне которой светодиод, а с обратной стороны – электронная схема, преобразующая параметры тока и напряжения источника питания.

Основные элементы конструкции фонаря

Для питания используются батареи типа ААА, с дополнительной втулкой можно поставить аккумуляторы 18650. Китайские производители заявляют о световом потоке излучения фонаря в 2 000 лм. Исходя из таблицы мощности светового потока, приведенной фирмой производителем Cree, эти данные не вызывают доверия даже с учетом фокусировки светового потока через линзу.

Ресурс работы светодиода 100 000 часов, этому можно поверить, если учитывать эксплуатацию фонаря без перегрева кристалла светодиода. Но конструкция не предусматривает хорошего радиатора для теплоотвода. Светодиод расположен на текстолитовой плате. При длительной эксплуатации диод внутри корпуса неизбежно будет нагреваться, что вызовет снижение интенсивности светового потока. Диод, установленный на алюминиевой теплоотводящей подложке, плотно прилегающей торцами к корпусу, нагревался бы значительно меньше. Это улучшило бы качество светового потока и срок эксплуатации фонаря.

Потребителями были произведены замеры освещенности UltraFire E17 на расстоянии 1 м и получены следующие результаты:

Режимы освещения	С использованием линзы (люкс)	Без использования линзы (люкс)	Потребляемый ток (А)
Максимальный свет (High)	132	65	0,5
Средний (Medium)	100	51	0,35
Слабый (Low)	58	30	0,2

Световой поток в различных режимах фонаря UltraFire E17

На расстоянии 10 см световой поток без линзы был 5 800 лм, через линзу 10 000 лм. В целом фонарь неплохой, но как всегда китайская продукция имеет преувеличенные показатели технических характеристик и требует некоторых доработок для надежной, длительной эксплуатации.

Фонарь марки UltraFire XM-L T6 имеет больше режимов:

• максимальный свет;
• средний;
• слабый;
• стробоскоп;
• SOS.

Немного улучшенные характеристики в UltraFire Cree с XM-L T6 – плата имеет металлический теплоотвод, тесно контактирующий с корпусом. Иногда в эти фонари ставят светодиод XML-U2, он более мощный, это только улучшает характеристики светового потока.

Выводы по сравнению CREE и подделок

Что сказать? Да, рынок подделок велик. Есть откровенные негодные чипы. А есть LatticeBright. Посмотрел не один урезанный Datasheet и что могу сказать — по факту это самостоятельный продукт. Ни один из параметров не подпадает под характеристики, которые нам преподносит Cree. Но в любом случае он остается на достаточно высоком уровне ( хоть и не превосходит чипы брэнда ). Как говорится — китайцы решили сильно не заморачиваться, а оставить только внешнее сходство. Как мне кажется, сделано это для того, чтобы создать конкуренцию ведущей корпорации, пускай и таким образом. А ведь если приложить не много голову и создать свой вид с характеристиками, подобными сегодняшним, то можно было бы создать конкуренцию. Стоимость чипов LatticeBright дешевле почти в два раза. Света меньше, но за такую цену сойдет. И синий оттенок убрать бы))) Думаю, для определенных световых решений можно было бы использовать их. Вопрос в другом — когда вы приобретаете приборы с «заявками», что там стоят диоды CREE, то хотите их там видеть. Если нет, то не приятно, что обманули…

Господа китайцы, сделайте на основе тех чипов (что выдаете за CREE) свой продукт с аналогичными характеристиками и люди будут брать. И брать осознанно. А так… не далеко и до судов и реальных сроков. Воровать не хорошо. Даже если это только облик.

Ну а теперь все дружненько побежали проверять свои приборы на подделку)

Выводы.

Учитывая стоимость Ultrafire WF504B XML T6 в 20 долларов с учётом доставки, покупка этого фонарика вполне оправдана. За эту символическую цену вы получите один из самых новых светодиодов XM-L и светодиодный модуль P60. Преимущество фонарика со светодиодным модулем P60 заключается в простоте замены или модернизации светодиода. Всё, что вам необходимо будет сделать, так это просто купить другой светодиодный модуль.

Светодиод XM-L в связке со светодиодным модулем обеспечивает хороший поток света, но на короткое расстояние.
С максимальной мощностью около 1,4 A светодиод обеспечивает работу фонарика в течении приемлемого промежутка времени с достаточно хорошим освещением. Разница между высоким, средним и низким режимами работы довольно ощутимая. Низкий режим работы обеспечивает совсем тусклое освещение, которое вряд ли вас удовлетворит.

К сожалению с версией Ultrafire WF504B XML T6 вы постоянно должны переключать редко используемые режимы работы — быстрые импульс и SOS для перехода с одного режима работы на другой. Режимы быстрых импульсов и SOS здесь явно лишние и этот фонарик мог обойтись только низким, средним и высоким режимами работы.
