Применение датчиков движения для включения света

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

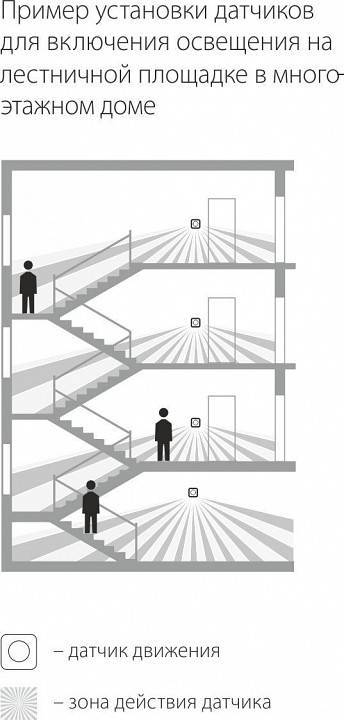

1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
   Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Варианты использования датчика движения

Кроме осветительных устройств сенсор движения может быть использован и для включения других средств оповещения. Это может быть звуковой маячок или система центральной сигнализации. При дополнении охранного комплекса сенсор монтируется при наиболее важных входах в здание или в коридорах. Также можно использовать датчик в качестве коммутатора для включения освещения в темных помещениях, где постоянно требуется включать светильник.

Намного проще и удобнее автоматизировать процесс. Сенсор при появлении в зоне действия человека автоматически замкнет цепь питания лампы и после ухода объекта из зоны — отключит. В зависимости от модификации датчик может быть настроен на отсрочку момента отключения после пропадания человека от 10 с до 7 м. Это позволит не только обеспечить комфортные условия передвижения, но и экономию электрической энергии, потому что свет будет гореть только при нахождении человека в зоне действия излучателя и приемника.

Как уйти от ложных срабатываний

В первую очередь, ложные срабатывания устраняются тщательной регулировкой сенсора движения. Но этого не всегда достаточно. Так, ложные срабатывания инфракрасного датчика могут быть вызваны наличием в поле зрения сенсора нерегулярного источника тепла (дымовая труба, кондиционер) или источника света (фары проезжающих автомобилей). При отстройке чувствительности от мелких объектов угловые размеры светового пятна могут быть достаточными для ложного включения, если животные будут находиться в непосредственной близости от детектора. Поэтому надо устанавливать датчик в таких местах, где появление животных исключено. Также несанкционированные срабатывания могут быть вызваны:

• разрядом элемента питания у беспроводных сенсоров;
• плохими контактами в соединительной линии от детектора до исполнительного модуля;
• неустойчивым контактом микровыключателей, предохраняющих от вскрытия сенсоров злоумышленниками.

Избежать этих ситуаций можно регулярным контролем над состоянием системы и своевременным устранением неисправностей. Но полностью избежать помех вряд ли удастся.

Летающие насекомые как причина ложных сигналов.

Так, невозможно предусмотреть ползание насекомых по поверхности уличного сенсора и другие непредсказуемые ситуации. Но свести ложные включения регулировкой и подбором положения датчика к минимуму вполне реально.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

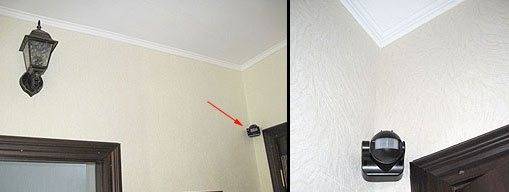

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Для чего нужен датчик движения

В шпионских боевиках он показан, как грозный страж, включающий пулеметы при проникновении на важный объект. Может быть, такая система и существует, проверять не будем. На самом деле, датчики движения регистрируют любые виды перемещения объектов, и сообщают информацию в некую электронную систему.

Что происходит дальше

В зависимости от того, как устроен алгоритм работы, после срабатывания сенсора может произойти следующее:

• включение (отключение) освещения;
• запуск вентиляции;
• начало (прекращение) работы некоего механизма;
• включение отопительной системы;
• срабатывание охранной тревоги;
• старт видеозаписи;
• передача информации на центральный пульт управления объектом либо механизмом.

Список можно продолжить, но из него уже понятно назначение прибора: любые его разновидности предназначены для подключения некоего алгоритма при появлении в секторе обзора предмета или живого организма.

Рекомендации

Хлопковый сенсор – это своеобразный датчик шума для включения света. А значит, его установка целесообразна только в тех помещениях, где стационарный уровень шума не слишком высок. И уж тем более не там, где планируется праздник. Аплодисменты гостей могут устроить настоящую дискотечную светомузыку.

Идеальное помещение:

• подсобка;
• подвал;
• кладовка;
• спальня;
• детская комната.

Где не стоит устанавливать хлопковый датчик:

• многолюдные помещения;
• офисы;
• производственные комнаты;
• мастерские и т. д.

Крайне рекомендуется устанавливать подобное оборудование в детской комнате. Это не только удобно, но и обеспечивает дополнительную безопасность вашему ребенку. Обычные выключатели находятся достаточно высоко, и детям приходится либо залезать наверх, либо просить помощи у родителей. Частота падений со стула в такой ситуации впечатляет, и травматизм очень высок. Хлопок – хорошая альтернатива.

Полезно это и для людей с ограниченными возможностями.

Параметры, которые надо настроить

Другую часть параметров датчика можно настроить под конкретные местные условия. Это поможет оптимизировать работу системы освещения и свести к минимуму ложные срабатывания.

1. Сначала выбирают правильный угол установки. Он настраивается таким образом, чтобы объект обнаруживался сразу при входе в контролируемую зону.

2. Во вторую очередь настраивают чувствительность сенсора (регулировочный орган обозначается SENS от слова sensitive). Суть этой регулировки – отстроиться от срабатываний при обнаружении объектов небольшого размера. В большинстве случаев это мелкие животные, для них нет смысла включать освещение.
3. Большинство датчиков оснащено фотореле. Без него сенсор будет срабатывать и в светлое время суток, либо их придется отключать вручную. Порог срабатывания фотореле надо настраивать, чтобы детектор не позволял расходовать электроэнергию днем, но вовремя включил освещение ночью. Орган регулировки маркируется LUX или Day Light (дневной свет).
4. У многих моделей имеется возможность настроить задержку времени отключения. Это удобно при покидании территории – свет погаснет не сразу, позволив человеку или автомобилю удалиться не в полной темноте.

Не все детекторы имеют полный комплект настроек. У некоторых недорогих моделей может не быть настройки времени срабатывания, у других – чувствительности к размерам объектов.

Пример расположения регулировочных органов инфракрасного детектора движения

Регулировка датчика движения по двум или трем параметрам

Большая часть моделей в зависимости от производителя имеет два или три регулятора — это время, чувствительность и освещенность. Рассмотрим, как выполняется настройка датчиков движения с регулировкой на практике по каждому из этих параметров.

Регулировка времени задержки

После того как устройство установлено и подключено, необходимо найти на его корпусе регулятор «TIME» и повернуть его в то положение, которое покажется оптимальным в конкретных условиях. Например, на лестничной площадке — это тот период, который необходим для прохода до двери или в обратном направлении. В ходе дальнейшей эксплуатации его можно легко корректировать в большую или меньшую сторону.

Регулировка по уровню освещенности

Необходимо найти регулятор «LUX» и установить его в минимальное положение, то есть когда прибор будет включаться только при полной темноте. Затем дождаться вечера (нужного уровня сумерек) и медленно поворачивать его до тех пор, пока не зажжется свет.

Регулировка по степени чувствительности

Найдя регулятор «SENS» с помощью напарника необходимо определить оптимальную чувствительность детектора. Для этого один человек должен непрерывно ходить на заданном от прибора расстоянии, в то время как другой поворачивать регулятор, пока светильник не включится.

Принцип работы датчика движения

Датчики движения работают по принципу охраны, которая держит под контролем местность, охваченную сектором обзора.

Их работа состоит в фиксировании инфракрасного излучения. Когда в месте установки устройства появляется живой объект, то в него поступают импульсы. Они действуют на цепь и в результате появляется освещение. Когда объект покидает зону, импульсы перестают поступать, цепь разрывается и свет отключается.

Датчики движения работают в автоматическом режиме, что снижает расходы на освещение. Приборы функциональные, в них есть сенсор, позволяющий включать и выключать уличный свет, бытовую технику, кофеварку, музыкальный центр и другие бытовые приборы.

Данное оборудование имеет существенную стоимость, а потому могут подойти не каждому. Их монтаж требует определенных знаний и выполнения строгих требований, а следовательно, провести установку самостоятельно могут не все, ведь допущение даже незначительно ошибки может вывести прибор из рабочего состояния.

Как выбрать датчик движения

С момента появления датчиков движения и до сегодняшнего дня производителей данного прибора появилось великое множество, а значит и разнообразных датчиков то же много.

Какие датчики есть сейчас в продаже и какие лучше выбрать для конкретного случая? Для бытовых нужд такое электронное устройство обычно применяется совместно с освещением или с приборами охранной сигнализации.

В продаже есть, как проводные, так и без проводные устройства.

Для без проводных устройств при монтаже электропроводки внутри помещения делать штробу и проводить провод до датчика не нужно. Установочную коробку покупать то же не нужно, как и установка на стенку выключателя само собой отпадает.

Датчики движения различаются по типу:

• накладные;
• встроенные.

Различают такие приборы по:

• напряжению, В (1.5, 5, 9, 220);
• максимальной мощности нагрузки Вт (60 – 2200);
• максимальный угол обзора, град (90 – 360);
• дальность действия, м (4 – 120);
• рекомендуемая высота установки, м (1.2 – 12).

Производители: IEK, Legrand, Xiaomi, Brennenstuhl, Camelion, Duwi, FERON, Ginzzu, Orbis, REXANT, Rubetek, TDM, ЭРА и другие.

Ниже представлены некоторые варианты электронных устройств.

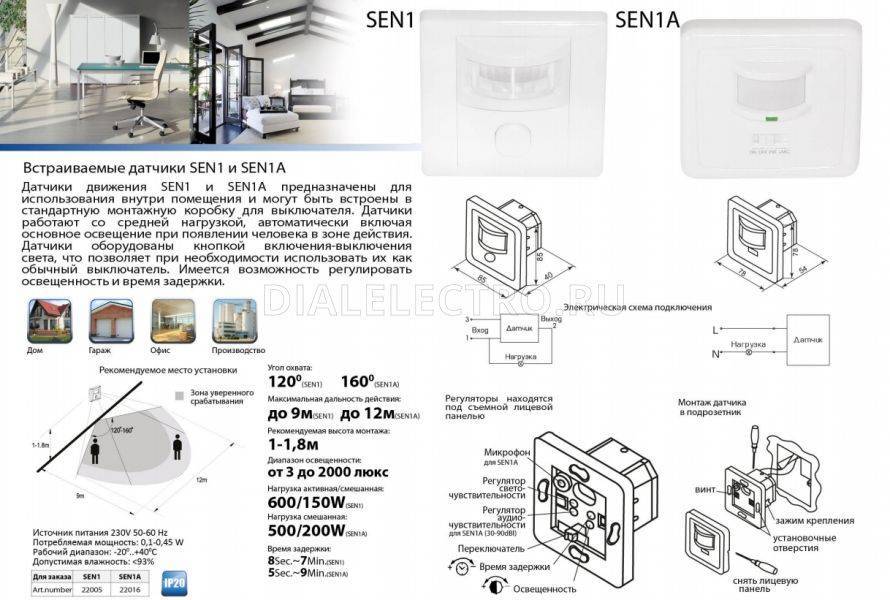

Накладные, встраиваемые в стену.

Настенные накладные.

Потолочные накладные.

Потолочные встраиваемые.

Сейчас найти датчик движения можно на любой вкус, для конкретного места (индивидуально) и интерьера. Кроме этого устройство подбирается по другим параметрам, это:

• чувствительность;
• освещенность;
• время включения.

Некоторые приборы имеют параметр чувствительности по объему, он определяет массу тела. Можно настроить устройство таким образом, чтобы не было срабатывания на движение домашних животных. Это касается включение освещения и охранной сигнализации.

Что касается параметра освещенности, то в основном им пользуются для включения освещения в вечернее или ночное время, когда степень освещенности недостаточно для восприятия. Таким образом можно использовать параметр освещенности и для включения других устройств.

Регулировка времени включения подразумевает в себе регулировку интервала включения и выключения, например, освещения или других приборов.

Правила ремонта

Если нет опыта ремонта электронного оборудования, лучше обратиться в мастерскую

Разборка датчика выполняется в определенном алгоритме. На примере датчика движения типа ДД 009 порядок будет выглядеть таким образом:

1. Ставят регуляторы в крайнее положение, чтобы потом не возникло проблем с выставлением настроек.
2. Затем их аккуратно снимают плоскогубцами.
3. Отверткой, как рычагом, поддевают крепление держателя и вытаскивают сферу.
4. Там, где половинки сферы соединяются, нужно вставить плоскую отвертку, провернуть ее, и защелки откроются.
5. Внутри установлена плата, она закреплена также на защелках. Они отгибаются отверткой. Под платой расположена пластиковая пластина, которая в центре закреплена саморезом. Под пластиной – силовая плата.

Нередко из строя выходит реле. Оно расположено как раз на силовой плате.

Сборка осуществляется в обратной последовательности.

Датчик движения выходит из строя редко, но если возникла какая-либо неисправность, ее можно устранить своими руками. Типичных неполадок всего 5:

• датчик не включается – может возникать из-за перепада напряжения, механического или атмосферного воздействия;
• детектор не выключается – могут быть замкнуты контакты реле или выставлены неправильные настройки;
• работает сам по себе: то включается, то отключается – такое возникает из-за перегрева на солнце, воздействия электромагнитных полей, попадания в зону обнаружения каких-либо предметов;
• ложно срабатывает – неправильные настройки или плохие контакты;
• не выключает лампу, когда движение прекратилось или не включает ее – может объясняться уменьшением зоны обнаружения со временем.

При ремонте сгоревшие детали меняют на аналогичные

Отремонтировать прибор можно двумя способами в зависимости от неисправности: разобрав устройство и проверив внутренние детали или заново выполнив регулировку.

Очевидными признаками неисправности при разборке являются:

• запах гари;
• потемневшие, вздувшиеся или ненадежно закрепленные элементы;
• выгоревшие дорожки платы.

Сгоревшие и вздувшиеся детали нужно заменить на аналогичные, дорожки восстановить перемычкой, а плохо закрепленные элементы перепаять.

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°

Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Буквой L, со стрелкой рядом в сторону клеммной колодки, обозначается место подключения фазного провода, N – нулевого. К выводу клеммной колодки, обозначенной L со штрихом и стрелкой, направленной от колодки, подключается провод, идущий к лампочке. О цветовой маркировке проводов электропроводки и способах определения фазы можно узнать на сайте из статьи «Как найти фазу».

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку, а второй конец, не забыв снять изоляцию, подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке. Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.
