Устройство и подключение светодиодной ленты на 12 В

Светодиодная лента

Светодиодная лента представляет собой гибкую полосу, в основе которой лежит медный проводник, по всей площади размещаются светодиоды. Она разделена на модули. Модуль — это участок ленты, на котором установлено три светодиода и сопротивление. Благодаря такой конструкции можно удалить нерабочий участок и заменить его новым.

Светодиодные полоски имеют степень защиты. Подбирается она в зависимости от места применения и условий окружающей среды. Например, класс IP20 подойдёт только для сухих помещений, так как убережёт ленту только от пыли. Степень защиты IP68 надёжно защищает не только от пыли, но и от влаги, попаданий капель и брызг воды.


Варианты в силиконовой оболочке не боятся воды, но нагреваются намного сильнее.

Светодиодные полоски различаются по размерам установленных в них светодиодов, их потребляемой мощности, цвета и мощности светового потока. Позже мы рассмотрим, как определить какой мощности и сколько ленты нам понадобится для нужного и качественного освещения.

Как определить мощность светодиодной ленты

Параметр, на который необходимо обращать внимание в первую очередь. От него, как правило, зависит и количество излучаемого света

Ленты с более высокой потребляемой мощностью имеют больший световой поток. Он зависит от типа установленных светодиодов в модулях. Существует много типов разных светодиодов. Рассмотрим несколько из них на примере в таблице.


Два типа светодиодов и способ их размещения в ленте.

На рисунке выше указано, сколько установлено светодиодов в одном метре LED-полосы. Каждый светодиод имеет индивидуальную потребляемую мощность, если вы знаете его тип, то мощность можно вычислить благодаря формуле и параметрам из таблицы ниже.

Путём несложных математических расчётов также можно посчитать потребление энергии одного метра ленты за один час работы, умножив количество светодиодов на их мощность.


Таблица характеристик основных типов светодиодов.

Пример расчёта: вы остановили свой выбор на LED-полосе с типом светодиода SMD3528, на площади в один метр количество элементов 60 шт. Лента зелёного цвета. Из таблицы: ток 20 мА (I), напряжение 3,2 В (U). Переводим миллиамперы в амперы 20/1000=0,02. P=I*U, 3,2*0,2=0,096 Вт. Количество светодиодов 60, мощность одного 0,096 Вт, следовательно 60*0,096=5,76 Вт. Мощность светодиодной ленты на метр составила 5,76 Вт. В одной катушке находится 5 м LED-полосы, 5*5,76=28,8 Вт, следовательно энергопотребление составит 28,8 Вт в час.

Совет эксперта

Стариков Михаил

Старший инженер-электроник

Задать вопрос

Обратите внимание, рассмотренный пример расчёта произведён для ленты, которая используется для декора, а не основного освещения. С основным освещением всё аналогично, только потребляемая мощность будет выше

Как правило, используется лента с компонентом 5050, которая оказывает большую нагрузку. К примеру, 5 м ленты белого цвета с количеством компонентов 60 шт потребляет: (3*20)/1000*3,2*60*5= 57,6 Вт. Мощность светодиодной ленты на метр составила 11,52 Вт.

Производитель указывает мощность на упаковке товаров, но настоятельно рекомендуется проверять её перед монтажом. Может оказаться, что она не соответствует заявленной. Приведём наглядный пример разницы мощности светодиодных лент в таблице.

Таблица потребляемой мощности светодиодных лент разного типа.

Тип светодиодаДиодов на 1 метреМощность, Вт
SMD 3528604,8
SMD 35281207,2
SMD 352824016
SMD 5050307,2
SMD 50506014
SMD 505012025

Как выбирать нужный блок питания

Блок питания ленты подбирается исходя из нагрузки, которая к нему подключена. Для этого суммируется общая нагрузка всех подключаемых лент. В зависимости от удобства коммутации и мощности оборудования, в системе освещения может быть использовано два и более блока питания.

Для правильной и стабильной работы оборудования запас мощности устройства должен быть не менее 20% подключаемой нагрузки. Он позволяет снизить нагрев устройства.


Блок питания. На этикетке указаны характеристики.

Схемы подключения led лент

Схема подключения одной монохромной светодиодной ленты

Схема подключения одной монохромной СДЛ

Схема состоит из:

  1. Блок питания. Представляет собой корпус, выполненный из пластмассы/алюминия/металла с расположенными с двух стороны выходами:
  • с одной стороны – клеммы для подключения переменного напряжения от сети 220 В (L – фазное напряжение, N – нулевой провод);
  • с противоположной стороны – две и более пар параллельно смонтированных клемм (– V +V). Количество пар зависит от мощности БП.

К каждой паре возможно подключить одну СДЛ длиной не более 5 м, т.к. при большей длине увеличится ток нагрузки, что приведет к выходу из строя диодов.

  1. Питающие провода красного (плюс) и черного (минус) цвета, соответствующей полярности.
  2. Светодиодная одноцветная лента.

Принцип действия: к БП подключается напряжение сети 220 В и питающие провода led платы с соблюдением полярности. Напряжение сети, проходя через БП понижается до значения рабочего напряжения (12, 24, 36 В) и преобразуется из переменного в постоянное. Далее рабочее напряжение поступает по питающим проводом на кристаллы, которые загораются.

Схема подключения RGB ленты:

Схема подключения rgb ленты

Схема состоит из:

  1. Блока питания аналогичному схем подключения монохромной СДЛ.
  2. RGB – контроллера, который отвечает за оттенок и визуальный эффект.
  3. Питающие провода красного (плюс) и черного (минус) цвета, соответствующей полярности, а также красного, зеленого и синего цветов.
  4. Светодиодная RGB лента.

Принцип действия: к БП подключается напряжение сети 220 В и питающие провода красного и черного цвета, соединяющие БП с контроллером.

Питающее напряжение сети, проходя через блок питания понижается до значения рабочего напряжения (12, 24, 36 В) и преобразуется из переменного в постоянное. Далее рабочее напряжение поступает по четырем питающим проводам (красный, зеленый, синий и черный) на диодную плату. Каждый цвет кристалла получает питание по своей дорожке аналогичного цвета. СДЛ загорается оттенком установленным контроллером.

Потребление светодиода ватт. Как узнать мощность светодиодной ленты

Для организации наружного и внутреннего освещения, особенно для создания разнообразных локальных подсветок интерьерных зон, все чаще прибегают к использованию светодиодных лент .

Светодиодные ленты универсальны, по сравнению со светильниками они недороги, по сравнению с люминесцентными лампами — весьма энергетически экономичны, к тому же их очень несложно монтировать, – все это объясняет растущую популярность светодиодных лент у самого широкого круга потребителей.

В связи с актуальностью данной темы давайте поговорим о параметрах светодиодных лент, о том как узнать и рассчитать мощность ленты и на что стоит ориентироваться при выборе светодиодной ленты для своих нужд.

Типичная светодиодная лента — это своеобразная гибкая печатная плата со смонтированными на ней в определенном порядке SMD-светодиодами с одной стороны, и с проводящими дорожками с обратной стороны. Данные ленты выпускаются на постоянное напряжение 5, 12, 24 или 36 вольт. Класс защиты ленты может быть от IP20 (самая открытая и незащищенная) до IP68 (полностью водонепроницаемая, облаченная в силиконовую трубку).

Наиболее популярные SMD светодиоды, применяемые на таких лентах: SMD3528, SMD5050, SMD5630 и SMD5730. Цифры в маркировке светодиода обозначают габаритные размеры светодиодов в миллиметрах, например светодиод SMD5630 имеет длину 5,6 мм и ширину 3,0 мм.

Сами же светодиодные ленты на бобинах имеют того рода маркировку: 24W 12V 2A – это характерные параметры, например, 5 метров ленты с потреблением 4,8 Вт на метр, это может быть лента с 60 светодиодами SMD3528 на каждый метр. Более детально о типах светодиодов расскажем далее.

Вот мощности наиболее популярных светодиодов, которые встречаются на лентах:

SMD3528 – 0,11 Вт;

SMD5050 – 0,3 Вт;

SMD5630 – 0,5 Вт;

SMD5730 – 0,5 Вт.

Самый маленький из перечисленных SMD-светодиодов используемых в изготовлении лент — это SMD3528 , имеющий габариты 3,5 на 2,8 мм и номинальную мощность 0,1 Вт. Это однокристальный светодиод. Ленты, собранные из данных диодов, отличаются дешевизной и особой универсальностью: обычно напряжение питания ленты составляет 12 В. Такие ленты популярны в декоративном оформлении потолков и различных интерьерных ниш.

Одиночная цепь на ленте содержит три светодиода SMD3528 и один токоограничительный резистор. Таких параллельно соединенных цепей на ленте много, их можно отрезать столько, сколько нужно. Из-за наличия токоограничительного резистора на один светодиод ленты приходится уже в среднем не 0,1 Вт, а 0,08 Вт при напряжении питания 12 В.

Ленты выпускаются с разной плотностью светодиодов на метровый отрезок ленты, обычно кратно 30 или 60: 30, 60, 120, 180 и 240 светодиодов на метр. Таким образом мощность отрезка ленты определенной длины можно узнать просто сосчитав светодиоды на отрезке. Причем отрезать ленту следует строго по специальным меткам, нанесенным на лицевую сторону ленты.

Один метр ленты с 60 светодиодами SMD3528 на метр будет иметь мощность 4,8 Вт; соответственно 120 светодиодов на метр — 9,6 Вт; 180 — 14,4 Вт: 240 — 19,2 Вт на метр. Если нужно меньше или больше — отрезается кусок по отрезным меткам и тогда мощность изменится пропорционально: пол метра — 2,4 Вт, полтора метра — 7,2 Вт (60 светодиодов на метр) и т. д.

Ленты на светодиодах SMD5050 втрое мощнее лент на диодах SMD3528, ведь в одном SMD-элементе здесь содержится три светоизлучающих кристалла таких как в одном SMD3528. Данные ленты хорошо подходят для построения систем подсветки рабочих столов, потолков и дверных проемов, также популярен данный типоразмер в подсветке автомобильных салонов.

Примечательно, что светодиодные ленты с диодами типоразмера SMD5050 бывают и трехцветными. Здесь 1 метр с 30 светодиодами на метр будет потреблять 7,2 Вт, а с 60 и 120 светодиодами на метр — соответственно 14,4 и 28,8 Вт. Отрезок в полметра — 3,6 Вт.

Очевидно, мощность пропорциональна длине. Отрезать следует только по отметкам, иначе одна из параллельных цепочек с резистором будет нарушена и у вас останутся неиспользуемые светодиоды на ленте. Чем выше напряжение питания ленты (по документации) — тем длиннее единичная цепочка светодиодов которую нельзя нарушать отрезая.

Далее по размеру идут SMD5730 и SMD5630 , каждый светодиод на 0,5 Вт. Из лент на данных светодиодах можно строить полноценное освещение. 30 светодиодов на метр такой ленты будут потреблять 15 Вт, а 60 на метр — все 30 Вт. Если нужно 3 метра ленты с диодами SMD5630 с плотностью диодов 60 элементов на метр — потребуется стабилизированный блок питания на 90 Вт.

Отличие светодиодной ленты 24В от LED ленты 12В

Различия между светодиодными лентами на 24 вольта и на 12 вольт незначительные, но большую популярность все же получили последние. Первое отличие, которое сразу выделяется еще даже в названии лент, связано с напряжением питания, т.е. для подключения им потребуется источник питания на 24 вольта и 12 вольт постоянного тока.

Следующее отличие, которое можно увидеть визуально, связано со схемой соединения самих светодиодов. Лента на 24 вольта запитывается большим в два раза напряжением, чем LED лента на 12 вольт. В лентах на 12 В подключаются последовательно в одну цепочку три светодиода, в светодиодных лентах на 24 В соединяются в одну цепочку шесть светодиодов. Соответственно минимум от такой светодиодной ленты можно отрезать участок с шестью светодиодами.

Третье отличие является одним из важных достоинств светодиодных лент на 24 вольта, оно связано с током, протекающим по токоведущим дорожкам гибкой платы ленты. При большем напряжении и той-же мощности в светодиодной ленте на 24 вольта течет ток в два раза меньше, чем в светодиодных лентах на 12 вольт. Меньший ток приводит к меньшему нагреву платы и соответственно к меньшему дополнительному нагреву светодиодов, что продлевает их срок службы.

Последнее отличие LED лент 24В и 12В заключается в общей длине ленты, которую допускается подключать к одному источнику питания. Если в LED лентах 12В максимальная допустимая длина участка составляет пять метров, то при подключении LED лент на 24 В можно подключать одной лентой до 10 метров за счет меньшего протекающего тока. Но рекомендация при подключении все равно остается прежней, не более 5 метров.

Отличия LED лент 24 вольта и 12 вольт:
– Напряжение питания (24В и 12В);
– Количество соединенных в ряд светодиодов (6 шт. для 24В и 3 шт. для 12В);
– Меньший ток при той-же мощности (при напряжении 24В ток в два раза меньше);
– Максимальная длина одной полосы (допускается до 10 м).

Классификация светодиодных лент

Цвет свечения и его направление

Одноцветные и разноцветные и микс (MIX) ленты. Одноцветные могут излучать все классические цвета. Разноцветные добавляют к классике множество оттенков. В маркировке лент есть такие свойства. MIX ленты могут состоять из диодов разных оттенков свечения.

Класс ленты

Всего три вида:

  1. Премиум.
  2. Стандарт.
  3. Эконом.

Постоянное напряжение

Постоянные напряжения питания варьируются от 5В до 36В.Самая популярная лента с напряжением в 12В. Хорошо подходит для дизайнерских находок в декорировании подсветкой.

Защитные свойства

Защитный класс для ленты маркируется так: IP20,22,33,65,67,68.

  1. Класс 20,22,33 является самым примитивным. Предназначен для чистых и проветриваемых помещений.
  2. Класс 65,67,68 подразумевает защиту от влаги и пыли. Самый защищенный класс -68. Ленты с такой маркировкой монтируют для наружного ежедневного освещения зданий.

Устройство светодиодной ленты

По техническому описанию, лента является источником света. Состоит из ленты монтажной, с закрепленными на ней световыми диодами транзисторами.

Разница в длине между диодами одинакова по всей плоскости ленты. Транзисторы обеспечивают работу самого диода. В зависимости от класса защиты, ленты могут иметь силиконовую защитную оболочку.

Плотность размещения светодиодов на ленте

Плотность размещения является очень важным параметром. Исчисляется в размерности — светодиод на метр. Популярный вид размещения это через каждые шесть сантиметров полотна ленты.

Мощность зависит напрямую от количества диодов в метре. Её величина в Ватах (Вт). При покупке нужного метража диодной ленты можно высчитать мощность. Если есть величина тока, то перевод в ваты будет путем умножения тока на напряжение.

Маркировка светодиодных лент

Светодиодные ленты маркируются по одному международному стандарту:

  1. Источник света (LED).
  2. Цвет диода (R,G,B,RGB,CW) Заглавная буква цвета на английском.
  3. Вид чипа (SMD)
  4. Размер ленты (5050). Данные в миллиметрах.
  5. Светодиод на метр (60).
  6. Класс защиты. (IP).
  7. Подкласс защиты.(от 0 до 6). Уровень защищенности от твердых тел.
  8. Подкласс защиты (от 0 до 8). Уровень защищенности от жидкости.

Имея данные параметры, мы можем охарактеризовать любые светодиодные ленты по маркировке на ней. Если на ленте нет маркировки IP, то значит она не имеет защитных свойств вообще.

Стойкость светодиодных лент к воздействию влаги

Стойкость ленты легко узнать по маркировке класса защиты (IP), где нулевой уровень говорит сам за себя.

Еще ленты могут разделять на:

  • Незащищенные. Используются только в сухих помещениях
  • Влагозащищенные. Устанавливаются в саунах, на торцах фасадов зданий.
  • Влагостойкие. Пригодны для любой водной среды. Буль то бассейн или аквариум.

Выбор светодиодной ленты по величине светоотдачи

Интенсивность потока света — это главная характеристика для светового элемента. В нашем случае для диодов. В диодных лентах эту величину можно посчитать, зная количество диодов на метр и тип диода.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности. Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться. Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю. К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены. Специальный профиль можно заменить дешевым , закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.

Где применяются светильники на гибкой основе

Область применения LED-лент можно разделить на два больших сектора в зависимости от устройства светильника:

  1. Освещение улиц и интерьеров. Для этой цели применяются, большей частью, светодиоды белого цвета излучения. Можно выбрать светильники с теплым (красно-желтым) спектром, их применяют в жилых помещениях для спален, гостиных и т.д. Приборы, излучающие в нейтральном участке, используют для наружного освещения и в производственных помещениях, а также в гостиных, кухнях и общественных заведениях. В музеях и ювелирных салонах больше подойдут холодные оттенки белого. Удобно применять отрезки светодиодного полотна для создания локальной подсветки.

  2. Декоративная подсветка зданий, архитектурных сооружений, а также праздничная иллюминация. Здесь широко применяются RGB-ленты, позволяющие динамически изменять цвет свечения. Любые границы в создании световых эффектов перестали существовать после появления светильников на основе адресных светодиодов.

Для каждой сферы использования можно подобрать светильник, наиболее подходящий по возможностям и по стоимости.

Способы подключить светодиодную ленту 12В к сети 220В

Переделка шуруповерта на питание от сети

При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

Импульсный блок питания

Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

Питание устройств от трансформатора

В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

Бестрансформаторный блок питания

Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Для определения тока конструкции необходимо:

  1. Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
  2. Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
  3. Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

Бестрансформаторный блок питания

Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение

Последовательное подключение

Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

  • Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
  • Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

Подключение 12 вольтовой ленты к сети 220В

Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

Паять или не паять

Батарейка крепится при помощи пайки. Если элементов питания несколько, не обязательно припаивать каждый отдельно — используем батареечный бокс на 2-6 отделений.

При подключении с помощью блока питания или бокса, а также в конструкциях с контроллерами и усилителями можно использовать коннекторы. По сравнению с пайкой этот метод проще, но:

  • коннекторы постепенно начинают окисляться;
  • пластик плавится от высоких температур;
  • диоды, расположенные у точек соединения, теряют яркость.

Пайка не нужна при использовании блоков питания, а при подключении на батарейках будет безопаснее и надежнее для долгосрочной работы. Но потребуются определенные инструменты и материалы. Коннекторы удобно применять в подсветках сложной конструкции, особенно высотных.

Как подобрать блок питания для светодиодной ленты с известными характеристиками.

Как известно, основными преимуществами светодиодных лент производители называют экономию электроэнергии и долгий срок службы самой LED ленты. Однако благополучно умалчивают о том, что срок службы всей системы освещения зависит в первую очередь от качества и мощности блока питания. Согласитесь, не самое приятное дело осознавать, что светодиодная лента у Вас целая. А вот блок питания, который закрыт к примеру подвесным потолком вышел из строя, в результате чего вся система перестала функционировать

Дабы минимизировать подобные риски, важно изначально правильно подобрать блок питания. В частности, на многих интернет площадках блоки питания на 12В можно подобрать либо по току, либо по мощности

Сути это особо не меняет, так как эти величины взаимосвязаны.

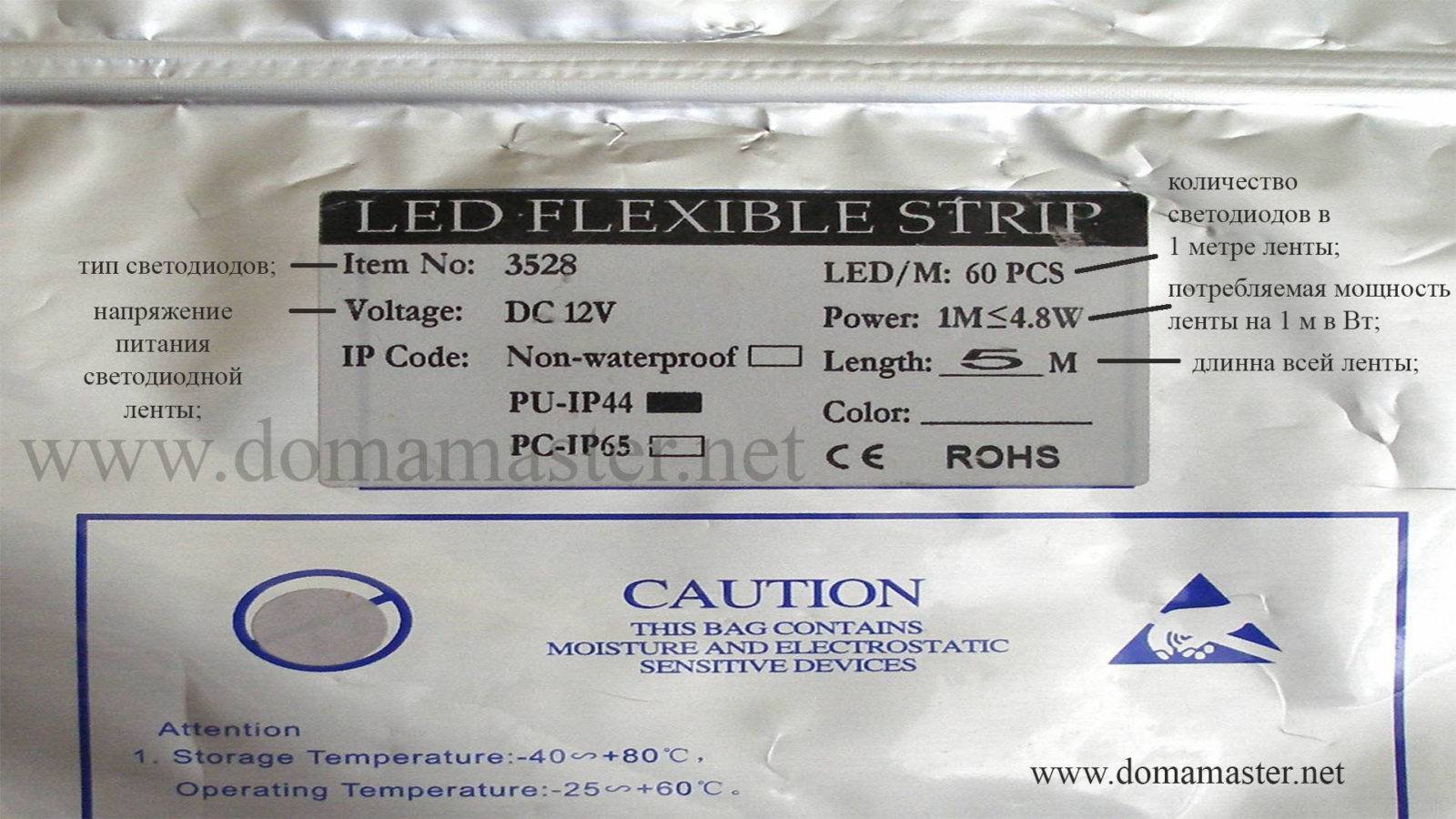

Упаковка светодиодной ленты и характеристики. Кликабельно.

Итак, во-первых, необходимо определить мощность светодиодной ленты. Очевидно, самый простой вариант, посмотреть на упаковке светодиодной ленты или на сайте производителя её технические характеристики. Как правило производитель указывает или мощность светодиодной ленты или ток потребления. Если данные параметры есть, то смело прибавляем к ним 20% и по полученным характеристикам выбираем блок питания.

Например: Известно, что LED лента на 5 метров потребляет 45 Вт., тогда мощность блока питания и (или) ток должны быть равны минимум:

Данный вопрос является уже более сложным, но определённо решаемым. К примеру, допустим у Вас на руках есть светодиодная лента, но нет её технических характеристик. Тогда первым делом необходимо изучить светодиодную ленту на наличие хоть какой либо маркировки. Смотрим и если нам везёт, то мы находим на ленте например такую надпись SMD 5050 -30. Это будет означать, что перед нами лента  модели SMD 5050. А число указанное, через тире означает количество светодиодов в одном метре ленты.

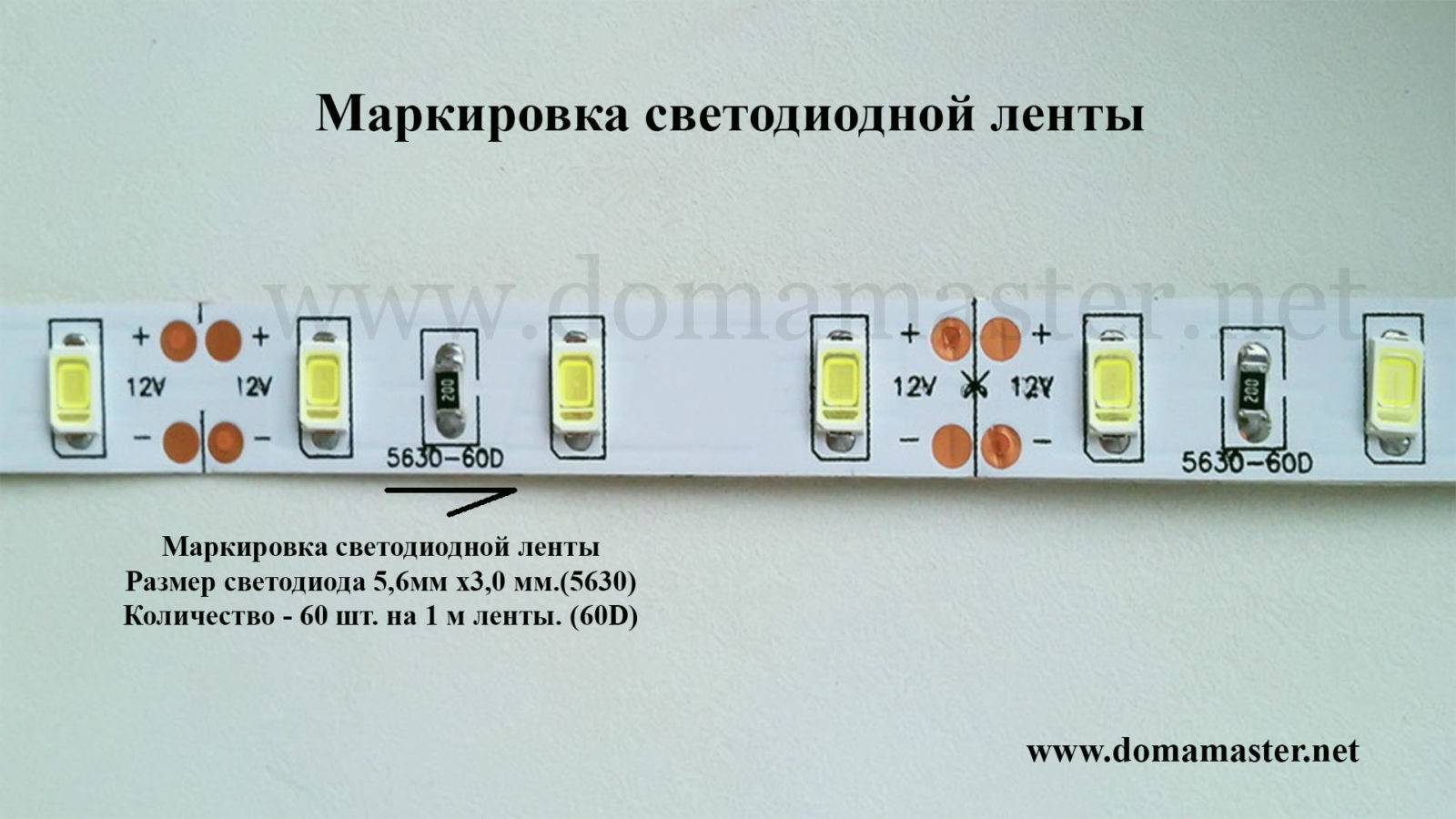

Маркировка светодиодной ленты. Кликабельно.

Далее с этими параметрами обращаемся в один из поисковиков, например Google или Yandex и находим технические характеристики. В итоге получаем, что один метр ленты потребляет 7,2 Вт. Затем определяем общий метраж нашей ленты, допустим у нас 2,5 м LED ленты, тогда: 2,5 x7,2=18 Вт. Тогда проделываем все расчёты указанные в пункте 1 и получаем минимальные характеристики блока питания:

Направленность потока света

В большинстве случаев световой поток направлен поперек плоскости полотна. Но может возникнуть ситуация, когда надо осветить поверхность, а расположить ленту строго над ней проблематично. Либо надо избежать ситуации, когда свет будет бить человеку в глаза. Тогда применяют ленту бокового свечения – у нее светодиоды основной поток направляют вдоль плоскости полотна, то есть, вдоль поверхности, на которую наклеена лента.

Прибор бокового (торцевого) свечения.

Такая LED-лента в наиболее распространенной маркировке обозначается:

  • RS – в открытом исполнении;
  • RSW – в герметичном исполнении.

Наклеив такой светильник на стену, можно подсветить ступеньки, не ослепляя людей.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Фото — Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища

Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах)

Рассмотрим, как правильно выбрать блок питания:

  1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

  1. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

  1. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы

Очень важно не экономить на приспособлении с нужной мощностью

  1. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

  1. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото — Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото — Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
