Выбор, установка и подключение фотореле для уличного освещения

Как настроить реле времени для освещения на улице

Светоконтролирующее оборудование чаще всего устанавливают в непосредственной близости с подсоединяемыми к нему осветительным приборам. Схема подключения в каждом конкретном случае разная, выбирать требуется в соответствии с инструкцией в сопроводительной документации. Она обязательна к ознакомлению перед выполнением работ.

Для проведения монтажных работ вовсе не обязательно иметь особые навыки

Важно лишь рассчитать распределяемую нагрузку таким образом, чтобы осветительные приборы не стали причиной перенапряжения сети. Датчик день-ночь практически не нагружает электрическую сеть. Однако в распределительном щитке УЗО и сам датчик должны быть выбраны, исходя из суммарной мощности подключаемых лампочек

Однако в распределительном щитке УЗО и сам датчик должны быть выбраны, исходя из суммарной мощности подключаемых лампочек.

Специалистами выделено несколько простых рекомендаций для установки светочувствительных датчиков:

  • Если подключается большое количество лампочек, схему дополнительно требуется оснастить магнитным пускателем.
  • Запрещается электрическое приспособление устанавливать около легковоспламеняющихся материалов, химических сред и нагревательных элементов.
  • Часто неопытные люди допускают ошибку – устанавливают датчик верх ногами, чего делать категорически нельзя. На него могут падать лучи солнечного света, но с приходом темноты будет влиять искусственное освещение из комнат.
  • Сумеречный переключатель и всю систему осветительного оборудования рекомендуется подключать на отдельную линию от распределительного электрического щитка с защитным автоматом.

Подключение нескольких приборов в цепь

Если нужно осветить длинный коридор (помещение с нестандартной планировкой) или при малом охвате территории одним датчиком, к схеме подключается еще один детектор движения.

Осторожно! Подключаться второй и последующие устройства должны параллельно к одной фазе. В случае соединения приборов к разным фазам произойдет короткое замыкание

Инструкция по присоединению дополнительных датчиков:

  1. Обесточить цепь;
  2. Объединить L-кабеля датчиков движения и электрощитка;
  3. Подсоединить красные кабеля электроприборов и коричневый кабель от лампы;
  4. Объединить все нулевые кабеля (от лампы, датчиков и щитка);
  5. Подключить к электросети, проверить работоспособность.

Схема подключения нескольких датчиков

Совет! Для подключения бытовых устройств к осветительным приборам (прожекторам) с высокой мощностью лучше использовать подключение через контактор (с катушкой на 220В). Фаза подключается к контактору от датчика и щитка, а нагрузка датчика — к контактору. Эта схема позволит выдержать мощность прожектора.

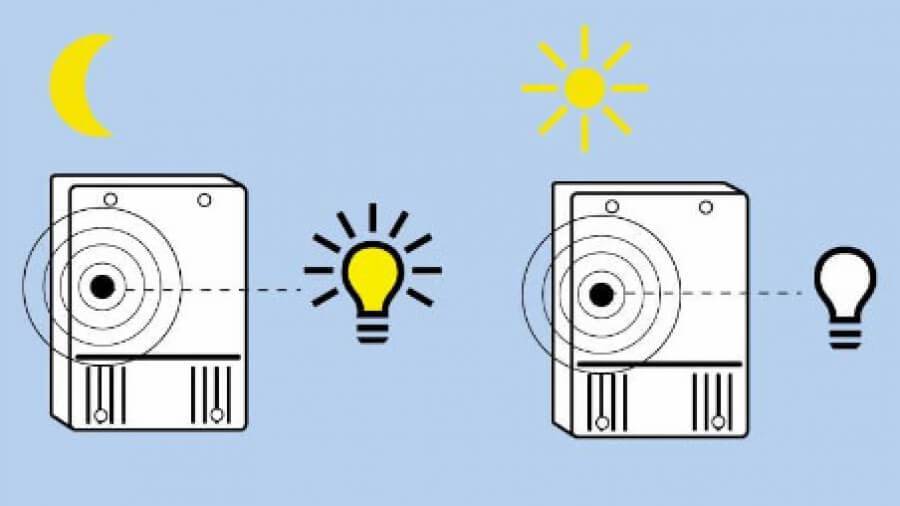

Принцип действия сенсора уличного освещения

Можно услышать множество вариантов наименования этого устройства. И все же, независимо от того кто и как называет этот прибор, его принцип действия всегда одинаковый.

Основной деталью приспособления является фоточувствительный элемент. В зависимости от особенностей принципиальной схемы, это может быть фоторезистор, фототранзистор, или фотодиод. Под воздействием света рабочая поверхность детали не позволяет контактам реле сомкнуться. При снижении освещенности фотоэлемент подает на катушку реле электричество и электрическая цепь замыкается.

Во время рассвета процесс происходит в обратном порядке. По мере увеличения интенсивности солнечного света схема фотореле для уличного освещения в определенный момент разрывает цепь и лампа гаснет.

Принцип работы устройства

Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.

Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле.

Что касается фотоэлемента (а в основном это фотодиод, фототранзистор либо фоторезистор), его основное назначение – анализ интенсивности света. Если на улице станет темнеть либо светлеть, фотоэлемент даст об этом знать, на основании чего и произойдет включение/выключение света. Компаратор — это так называемый порог срабатывания системы. Если напряжение, подаваемое фотоэлементом, превысит уставку, компаратор включит реле, а соответственно и светильник. Реле (либо симистор) является выходным устройством, которое коммутирует нагрузку (в нашем случае это лампочка).

Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле. Результат – лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать.

Видео обзор детектора от фирмы Feron, модель SEN27:

Характеристика устройства

Возможные неисправности механизма для уличного освещения

Если фотодатчик работает неправильно, причина чаще всего кроется в ошибках монтажа или настройки.

Для начала удостоверьтесь, что перед устройством день-ночь не появился уличный фонарь, высокий забор, может дерево со времени установки стало значительно выше, или начало больше затенять участок, когда на нём появились листья. Такие преграды необходимо устранить или перенести фотореле на более подходящее место.

Также возможно, что кто-то из жильцов дома случайно изменил настройки, или они стали неактуальными со сменой сезона. Проследите за установленной светочувствительностью и установите задержку срабатывания не менее 5 минут.

Если в систему недавно добавили датчик движения, ложное включение может объясняться передвижением домашних животных или прохожих на улице.

Часто неисправность фотореле определяется визуально

Когда простые методы не помогают, необходимо заглянуть внутрь прибора. Возможно, в корпус попала влага и контакты окислились либо в результате скачка напряжения в сети один из элементов платы сгорел. Если повреждения не слишком значительны, стоит отнести прибор в мастерскую и проконсультироваться насчёт ремонта. Но в случае когда плата заметно повреждена, придётся заменить устройство полностью (или только выносной датчик). В самостоятельно изготовленном приборе следует в первую очередь проверить качество пайки, а при необходимости — заменить вышедший из строя элемент.

Когда прибор полностью исправен и правильно настроен, причина может крыться в подключённых к нему проводах. Тщательно проверьте целостность изоляции на каждом участке и при необходимости замените повреждённый кабель.

В случае когда неисправность самостоятельно обнаружить не удаётся необходимо обратиться к продавцу (если прибор на гарантии) или представителю производителя.

Основные технические характеристики

Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия

Обратите внимание!. Можно перейти к настройке подключенного оборудования. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом

Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев

Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом. Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев

Можно перейти к настройке подключенного оборудования. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом. Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев.

В чем может быть причина??? Когда стали переводить уличное освещение с выключателей на ые фотореле через управление катушка магнитного пускателя на одно реле возникла проблема.

Ну и плюс обращайте внимание на допустимую нагрузку. По логике нагрузка с катушки почти никакая, а на самом деле «обратка» по току делает свое дело. Зачищаем жилы от изоляции на мм, чтобы подключить их в клеммы

Зачищаем жилы от изоляции на мм, чтобы подключить их в клеммы.

Схемы подсоединения

Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности. Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки суммарная мощность источников света, ламп. Зато не нужно тянуть провода до распределительного щита.

Место установки зависит от освещенности, постарайтесь подобрать такой участок, где ничто не мешает солнечным лучам попадать на рабочую поверхность приспособления, иначе на фотодиоде начнутся помехи, и прибор будет работать неверно. Некоторые образцы включаются, при каком-либо движении напротив места установки. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом.

Ноль вроде по схеме поступает и на реле, и на лампочку же. Подключил фотореле фр по схеме для освещения подъезда состоящего из 5-ти светодиодных светильников, но при срабатывании свет в подъезде начинает моргать.

Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу: Воспользуйтесь куском пластиковой трубы желательно черного цвета длиной см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Так вы сможете выбрать более простой способ установки; при монтаже прибора помните, что его минимальный предел срабатывания будет составлять 5 Люкс. Угол подпиливания — о от столба или стены. В этих приборах сенсорный элемент располагается в прозрачном герметически закрытом корпусе. КАК ОТПУГНУТЬ НОЧНОГО ВОРА.ОДИН ИЗ СПОСОБОВ!!!

Области рационального применения фотореле

Типовые ситуации, в которых требуется присутствие данного устройства:

  • Когда включение и выключение цепи производится при помощи сигнала малой мощности;
  • Когда несколько цепей должны управляться одним сигналом.

Эффективность применения фотореле обуславливается также и их универсальностью (помимо стандартной аппаратуры контроля можно использовать компьютеры или ноутбуки). Это позволяет реализовывать также и логические управляющие команды типа «если…то…».

Рассмотрим использование фотореле для уличного освещения. Технология их применения основана на использовании триггерных FEТ-переключателей.

Блок-схема фотореле с FET-переключателем

В приведенной блок-схеме используется серия К МДП-транзисторов.  В отличие от твердотельных реле, схема управляет фотодиодами напрямую. Это обеспечивает гораздо более высокие скорости переключения, поскольку время отключения питания при включении светодиода некритично. Из-за отсутствия механических составляющих поддерживается высокая компактность устройства, однако физический изоляционный барьер здесь отсутствует, а потому необходимо использовать только низковольтный управляющий сигнал.

Поскольку фотореле является альтернативой уже существующей панели дистанционного управления освещением, то прежде всего стоит подумать — а так ли уж необходима подобная замена. Если существующая система полностью соответствует электрическим нормам, то перед нагрузкой достаточно просто добавить релейную панель, и полный контроль за осветительной цепью будет обеспечен. В небольшом корпусе может быть размещено до 64 фотореле вместе с источником низкого напряжения, а рядом можно расположить панель выключателя.  Чем меньше число цепей, тем более экономичным становится применение релейной панели.

Фотореле можно использовать для управления однополюсными цепями 127/220 В переменного тока и двухполюсными (208…240 В) цепями переменного тока. Релейные панели наиболее экономичны при управлении меньшими нагрузками, но имеют один недостаток — они рассчитаны на ограниченное количество циклов включения/ выключения: от 20000 до 50000 (при нормальных обстоятельствах этого хватит примерно на 5 лет).

Общий вид блочной компоновки фотореле для уличного освещения и монтажная схема приведены на следующих рисунках.

Некоторые нюансы имеются в использовании фотореле совместно с датчиками движения.  Как правило, уличные фонари включаются на всю ночь. Но в ночное время уличные фонари не нужны, если нет движения. Поэтому всё чаще используют схемы, которые включают уличные фонари только при перемещения транспортного средства и некоторое время после него. Используется микроконтроллер AVR 8051 и несколько пар (чем больше, тем лучше) инфракрасных (ИК) датчиков.

Подключение релейной панели управления освещением

Предлагаемая система состоит из микроконтроллера Atmega8, LDR, PIR-датчика и RTC. Эта система управляет уличным освещением, используя светозависимый резистор и ИК-датчик.

Уличные фонари включаются в зависимости от интенсивности светового потока, который воспринимается на LDR. Если такая интенсивность на фоторезисторах низкая, значение их сопротивления — высокое. С уменьшением общей освещённости это значение увеличивается, и, таким образом, определяет, когда уличные фонари должны включиться.

Ночью движение транспорта минимально. Это обстоятельство можно использовать для настройки контроллера. По наступлении пикового времени, когда трафика нет, фотореле отключит наружное освещение. При появлении единичного транспортного средства ИК-датчик подаст управляющий сигнал микроконтроллеру. Тот на 2…3 минуты включит освещение, после чего автоматически его выключит.

Блочная компоновка фотореле

Схема включения фотореле для управления наружным освещением

Установка датчиков движения

Монтажная схема управления движением на базе фотореле

Можно ли сделать своими руками фотореле для уличного освещения

Примерная схема сборки фотореле с датчиком движения

На практике своими руками схема фотореле собирается достаточно просто. Чтобы устройство не получилось громоздким, не рекомендуется использовать слишком большое количество конструктивных элементов. К примеру, эмиттерный повторитель стоит собрать из двух транзисторов, которые предназначены для усиления входного сигнала.

Наглядная сборка фотореле

Также необходимо задействовать в схеме маломощное реле, которое будет служить транзисторным каскадом. Чтобы создать преграду от воздействия обратных токов, рекомендуется использовать диоды. При повышении напряжения устройство становится более чувствительным к световому потоку.

Выбираем модель фотосенсора с учётом технических характеристик

Технические характеристики часто указываются прямо на корпусе фотореле При покупке обратите внимание на:

  • Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
  • Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
  • Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
  • Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
  • Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
  • Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;

После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов

  • провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
  • синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

  • Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
  • Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
  • Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
  • Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Монтаж и подключение фотореле для уличного освещения

Подключение датчика света — не такой сложный процесс, как кажется. Есть несколько основных правил. Перед тем, как подключать фотореле к фонарю, нужно установить на стене распределитель, в котором будут соединяться все провода. Для каждого фотореле имеется рекомендуемая схема подключения, которую желательно использовать. Для того, чтобы датчик мог собрать максимальное количество внешних лучей, надо установить его на специальный кронштейн. С помощью регулятора чувствительности можно настроить, на какую яркость будет реагировать фотореле. Любой датчик типа «день — ночь» для включения света нужно закреплять вдали от прямых лучей источника, который этот датчик и включает. При необходимости можно реализовать ещё более экономичную схему. Например, к датчику освещённости подключить датчик движения для уличного освещения. Это поможет светильнику срабатывать только при движении ночью.

Как подключить фотореле к освещению?

Специалисты советуют расположить датчик света для уличного освещения недалеко от светильников, но лучи искусственного света не должны попадать на датчик. То есть установка фотореле должна производиться в тени. Подключение фотореле для уличного освещения должно происходить основанием вниз.

Далее рассмотрим подробнее, как подключить датчик. Для начала нужно воспользоваться специальной схемой, которая расположена на изделии. Сделать это можно самостоятельно, не прибегая к услугам электрика.

Для удобства прибор оборудован выпусками проводки с изоляцией разного цвета:

  • провод коричневого цвета подсоединяется к фазе;
  • к кабелю синего (либо зеленого) цвета нужно подключить ноль;
  • проводник красного цвета идет к фонарю от регулятора.

На схеме ниже наглядно показано расположение кабелей и места их подключения.

Схема подключения фотореле для уличного освещения

Если вывода всего два, ввод фазы подводится к элементу на корпусе прибора, также подсоединяется нулевой провод. Таким же образом производится подключение приборов освещения.

Подключение датчика освещенности производится в следующей последовательности:

  1. Первым делом нужно проверить, что подача электричества на все приборы прекращена.
  2. Далее нужно протянуть провод к светильнику.
  3. Затем необходимо снять изоляцию всех трех проводов.
  4. Теперь нужно снять крышку и протянуть провода в отверстия. Они должны находиться внизу, чтобы влага не скапливалась в устройстве. Чтобы повысить герметичность, можно использовать резиновые накладки.
  5. Очень удобно, когда в комплекте имеются специальные клеммы, позволяющие зажать провод. Если же клеммы отсутствуют, то нужно воспользоваться распределительной коробкой.
  6. Концы нулевых проводов обоих кабелей закрепляются в средней ламели, от которой отходит синий (зеленый) провод.
  7. Конец фазового провода кабеля нагрузки закрепляется в левой ламели.
  8. Конец фазового провода сетевого кабеля закрепляется в правой ламели.
  9. Оба кабеля необходимо закрепить в корпусе с фотореле, при этом нужно воспользоваться фиксатором.
  10. Далее можно закрывать крышку и закреплять выключатель уличного освещения в нужном месте.
  11. Теперь можно включить сетевой кабель в сеть и настроить нужную интенсивность включения.

Таким образом, применяя фотореле, можно автоматически контролировать время и период включения фонарей. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще. Главное, что должен помнить покупатель перед непосредственным приобретением оборудования данного типа – это то, что все устройства требуют проверки на качество и работоспособность. Для этого специально проводят тестирование.

Инструкция по подключению

Фотореле для уличного освещения (схема подключения представлена в статье) необходимо устанавливать, соблюдая определенные правила.

Для правильной установки и соблюдения техники безопасности следуйте инструкции ниже:

  • Устанавливайте датчик с герметичной коробкой.
  • Поместите фотореле в доступном месте.
  • Рассмотрите вариант с добавлением в схему реле контактера. Это необходимо в случае, когда нужен мощный ток, и включение и выключение будет очень частым.

На данном рисунке изображена схема датчика “день-ночь” с контактером (пускателем).

Возможен вариант установки фотореле с датчиком движения. Если вам, например, необходимо освещать пространство около калитки. Или ваш дачный туалет находится на улице, то ночью осветить вам дорогу к нему будем просто необходимо.

В данном случае в схеме нужно поставить, во-первых, светочувствительный выключатель, а во-вторых, датчик движения. Но тогда световой датчик будет работать только ночью, когда стемнело.

Принцип работы сумеречного выключателя и схема его подключения

Данное устройство имеет простейшее строение. Внутри него устанавливается специальная деталь, называемая светочувствительным элементом. Обычно это фотодиод либо фоторезистор. Каждый из этих элементов способен увеличивать или уменьшать сопротивление внутри датчика, ориентируясь на уровень естественной освещённости. Этот процесс вызывает увеличение или уменьшение напряжения внутри фотореле, и осветительный прибор начинает производить искусственный свет либо отключается.

Говоря простыми словами, датчик света работает как выключатель, но происходит это в автоматическом режиме. Величина светового потока, при котором фотореле (датчик включения) срабатывает, настраивается вручную и не требует особых знаний.

Конструктивные особенности датчиков света

Данные приборы по своей конструкции имеют схожие черты. Как правило, датчики представляют собой небольшую пластмассовую коробку, которая монтируется на стене или на корпусе самого осветительного прибора.

Установка фотореле занимает немного времени и позволяет экономить достаточное количество электрической энергии. Сумеречный датчик окупает себя в минимальные сроки.

Подключение фотореле для уличного освещения в условиях повышенной мощности предполагает небольшие изменения в процессе монтажа. В данном случае прибор подсоединяют через магнитный пускатель.

Если предусмотрена установка нескольких датчиков света, то в таком случае они подключаются параллельно.

Также существуют приборы, имеющие выносной датчик. Такая конструктивная особенность позволяет устанавливать прибор освещения вместе с фотореле в местах недосягаемости естественного света.

Современные технологии не стоят на месте, вместе с ними меняется схема управления освещением. Регулировка яркости света, время освещения и другие показатели могут настраиваться и поддерживаться в автоматическом режиме через компьютер и сеть интернет.

Схема подключения фотодатчика

На рисунке представлена обобщённая стандартная схема подключения датчика освещённости. Производители этих приборов постоянно улучшают конструкцию и вносят корректировки в схемы и режимы работы. Все зависит от соотношения стоимости фотореле к качеству его изготовления.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.
