Как поставить дефлектор на дымоход своими руками: пошаговый инструктаж

Назначение дефлектора

В переводе с английского дефлектор — это отражатель. Он имеет вид трубной конструкции, установленной на оголовок, который защищает верхнюю часть дымохода. Предназначено устройство для выравнивания и усиления тяги отопительного оборудования — газового котла или печи для дачи. Оно служит безопасным способом вывода продуктов сгорания.

Если не установить дефлектор на трубу дымохода, в неё будут проникать воздушные массы. В дальнейшем это приводит к противодействию и препятствию нормальной тяги теплового устройства. Когда подобное приспособление установлено, то КПД котла или печи увеличивается на 20%. Кроме своей основной функции оно обеспечивает:

  1. Выравнивание тяги, в результате чего улучшается доступ кислорода и экономится топливо.
  2. Искрогашение. При повышении температуры горения топлива и тяги в дымоходе образуются искры, что очень часто служит поводом для возгорания, а дефлектор на дымовую трубу обеспечивает безопасность.
  3. Надежная защита от влияния атмосферных осадков в виде сильного ветра, снега, дождя, града, поскольку установленная конструкция будет обеспечивать бесперебойность работы котла или печи при разных погодных условиях.

В этом видео вы узнаете о преимуществах дефлектора:

Особенности такой конструкции

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с квадрата на круг (квадрат внутри круга):

https://youtube.com/watch?v=ZLqFoeX74mo

Очень важно для закрытых дефлекторов к маломощным печам и котлам, см. далее

Переход с круга на круг:

https://youtube.com/watch?v=rOfAH4AqAWk

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

  1. Размечают и вырезают развертку;
  2. Сверлят отверстия под заклепку;
  3. Отгибают внутрь под 90 градусов борта (крылья) припуска;
  4. Заклепывают край;
  5. Через деревянные подкладные бруски струбцинами сжимают борта;
  6. Пропаивают шов.

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

Построение развертки вальмового шатра (зонта) дымника

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Дефлектор цаги

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

  • любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
  • на пологой кровле устье трубы полагается размещать выше ограждений;
  • на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
  • дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
  • корпус устройства должен хорошо обдуваться независимо от направления ветра;
  • вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
  • монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

  • электрическая дрель;
  • рожковые ключи;
  • резьбовые шпильки;
  • гайки;
  • хомуты;
  • две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

  1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
  2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
  3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
  4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Что из себя представляет дефлектор

Приспособление, используемое для усиления тяги, применяется повсеместно. Окончание дымохода, как правило, оформляется колпаком определенной формы. Причем, не простым колпаком для защиты от птиц, бабочек, листьев и прочих представителей флоры и фауны.

Это изделие, имеющее определенное строение, и выполняющее роль усилителя тяги, что положительно сказывается на расходе топлива.

Нужен ли дефлектор на дымоход

Дефлекторы, предлагаемые на рынке стройматериалов, имеют различную форму, размер. Материал, из которого они изготовлены, также отличается. Это может быть пластик, оцинкованная сталь, нержавейка и другие сплавы. Сфера применения прибора также весьма широка.

Дефлектор используют для усиления тяги в вентканалах, дымоходах. В зависимости от предназначения, выделяют изделия для установки на:

  • дымоходы;
  • вентканалы;
  • канализационные вентстояки;
  • поршневой авиамотор (в систему охлаждения);
  • прочие системы.

Это устройство используют для дымоходов, расположенных на крышах как жилых домов, так и бань, гаражей и других помещений, которые отапливаются котлом. Главное, чтобы по технике безопасности не было запрещено устанавливать такие дополнительные приборы на трубе. Причем, нет разницы, коллективный это дымоход или индивидуальный.

Основные функции, которые выполняет дефлектор, поставленный на дымоход, такие:

  • усиление тяги;
  • защита от искр;
  • предотвращение попадания сторонних предметов и живности в трубу дымохода;
  • служит неким заменителем дополнительного отрезка трубы;
  • защищает внутреннюю трубу от разрушения.

Выходит, что дефлектор весьма полезное приспособление. Единственное, нужно учитывать индивидуальные особенности отопительного котла, установленного в доме/бане и материал, которым покрыта крыша.

Как устроен отражатель

Дефлектор в переводе означает «отражать», «отклонять», что полностью характеризует его возможности. Он, в зависимости от модели, может состоять из различных деталей. Основные составные части этого устройства:

  • нижний цилиндр;
  • верхний стакан;
  • колпак.

Входной патрубок или нижний цилиндр непосредственно контактирует с трубой дымохода. Его делают из металлического листа. Также это может быть патрубок из асбестоцементной или керамической трубы.

Верхний стакан расширяется в нижней части. Чтобы его прикрепить к цилиндру, используют специальные стойки. На верхнем и нижнем цилиндре для изменения направления ветра делают кольцевые отверстия.

Колпак, зонтик или навершие – все это название верхней части диффузора. Она может иметь различную форму – полукруглую, плоскую, с крышкой, двускатную щипцовую поверхность.

Как работает устройство

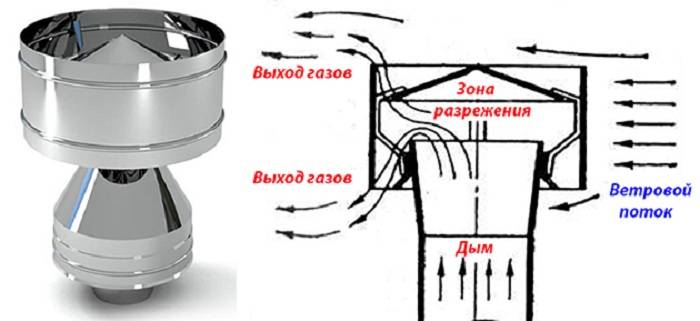

Дефлектор способен откланяться от малейшего воздействия ветра на него. Причем, он не просто откланяется в сторону, но и устанавливается так, чтобы обеспечить наиболее благоприятные условия для удаления продуктов горения через трубу дымохода. Главное, что ветер никак не мешает этому процессу.

Принцип работы дефлектора заключается в том, что он установлен на трубе, отводящей дым, и мешает свободному движению воздушных масс. Ветру приходится огибать это препятствие. Причем, огибая крышу устройства, он ускоряется и в этом месте создается зона разрежения/низкого давления. Это позволяет тяге в дымоходе увеличиваться как минимум на 11-20%.

В зависимости от типа ветра, гуляющего над крышей, воздушные потоки могут вести себя по-разному. Так, возможны следующие варианты:

  • ветер обдувает трубу сверху вниз. В таком случае газы будут втягиваться сквозь нижние отверстия;
  • когда ветер обдувает дефлектор снизу-вверх, то воздушные массы проходят сквозь верхние кольцевые отверстия;
  • если же воздушные массы движутся горизонтально, то задействованы сразу верхний и нижний ряд отверстий.

Второй вариант движения ветра самый неблагоприятный. В таком случае зонтик дефлектора на дымоходе отражает ветер в направлении, противоположном движению продуктов сгорания.

Чтобы обернуть эту ситуацию себе на пользу, используют еще один конус, который имеет такой же размер, как и основной. Они соединяются между собой основаниями. Выходит, что зонтик дефлектора состоит из 2-х конусов, острие которых направлено в противоположные стороны.

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет следующая:

  1. Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.
  2. При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.
  3. На металлическом куске вырезается форма диффузора и скручивается в цилиндр.
  4. Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.
  5. Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.

Что такое дефлектор на дымоход видео обзор

Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.

Виды усилителей

Дефлекторы – это аэродинамические устройства, которые специализируются на отклонении воздушных потоков. С их помощью можно корректировать силу тяги до необходимых параметров. Вентилятор дефлектора работает по очень простому принципу: он засасывает воздух из атмосферы и направляет его внутрь дымопровода. Недостатком устройства считается его абсолютная беспомощность в тихую походу без ветра.

Самыми распространенными и эффективными дефлекторами считаются конструкции Григоровича и Вольперта. В основе современных усовершенствованных дефлекторов лежат их прототипы. Самые распространенные конструкции: круглые насадки на дымоход («Воплеры»), звездообразные («Шенарды») и Н-образные (многоярусные). При выборе дефлектора внимательно смотрите на материал, из которого его изготавливают. Это должна быть нержавеющая стать – материал, который отличается прочностью и надежностью.

Ротационные турбины дымовой тяги

Ротационные турбины – это механизмы, которые ставятся сверху над дымопроводами. По принципу работы напоминают вентилятор, поскольку используют энергию ветра для усиления давления внутри трубы. Достоинства ротационных турбин: они закрывают трубу дымопровода и предотвращают попадание атмосферных осадков. Устройство не работает в безветренную погоду.

Самые популярные марки: Турбомакс, Турбовент и Rotowent. Продукция Турбовента не подходит для установки на каналах для отвода дымовых газов из печей.

Также необходимо следить за тем, чтобы температура исходящего газа не превышала порог в 250 градусов (это стандартные требования, которые могут отличаться у разных моделей). Ротационные трубы устанавливаются для котлов на газовом отоплении.

Флюгеры дымоходные

Флюгеры дымоходные – это устройство для защиты дымоотвода с подветренной стороны. Модель отличается хорошей устойчивостью к негативному воздействию атмосферных осадков, долгим сроком службы и наличием защитных механизмов для дымоотвода. В процессе эксплуатации флюгеров был отмечен один их недостаток: они не справляются с сильным ветром, также флюгеры требуют тщательного ухода – регулярной смазки (особенно в зимний период) и чистки от сажи и дымовых газов.

Вентилятор флюгера работает по принципу стабилизатора: уменьшает воздействие сильного ветра на тягу в дымоходе или усиливает ее при отсутствии передвижения газовых масс в атмосфере. Рассматриваемый тип устройства отлично подходит для каминов, работающих на дровах.

Дымососы дымохода

Дымососы – это электрический термоустойчивый вентилятор для дымоотвода. Это приспособления для корректировки силы тяги рекомендуется ставить только для узких труб. Для его работы требуется доступ до электрической сети, мощностью в 220 В. Современные дымососы имеют несколько модернизаций, благодаря которым решаются проблемы обратной и слабой тяги. Электрический механизм не имеет недостатков, он отлично работает в тихую и ветреную погоду.

Колпаки и зонты ­– это декоративные элементы для дымоотвода, которые не решают проблему слабой тяги. После их установки владельцы отопительных устройств отмечали дополнительные проблемы: образование конденсата на поверхности колпаков и зонтов, в результате чего вентилятор вышеперечисленных устройств быстро приходил в негодность.

Таким образом, большое разнообразие механизмов для усиления тяги хорошо справляются с поставленной проблемой. Вышеописанные модели, кроме дымососов, объединяет один недостаток: они слишком зависят от погодных условий. Поэтому для усиления тяги в дымоходе лучше выбирать электрический дымосос.

Изготовление устройств для усиления тяги

Установка дефлектора вентиляции

Для повышения тяги в приточных каналах вентиляционного назначения лучше всего использовать дефлекторы Цаги. Они характеризуются простой конструкцией. Поэтому их можно быстро изготовить своими руками.

Рассматриваемый колпак может обладать различным сечением. Он оснащен специальным цилиндром. Чтобы добиться бесперебойной работы устройства он должен быть установлен на расстоянии от ста до ста шестидесяти сантиметром выше кровли.

Конструкция данного устройства состоит из:

  • зонтика;
  • корпуса;
  • набора кронштейнов;
  • специального диффузора;
  • входного патрубка.

Установка прибора не требует сильных усилий. Справиться с ней достаточно легко

Важно осуществить монтаж устройства в зоне свободного продува. Категорически нельзя монтировать дефлектор в аэродинамической тени, которую создают расположенные рядом постройки.

Устройство ставится на верхнюю часть канала. Нижний цилиндр фиксируется болтами. Посредством кронштейнов крепится диффузор. Колпак компонуется на фиксаторов

Важно, закрепить каждую деталь устройства надежно. Обязательно проверьте работу задвижки, которая позволит регулировать тягу при сильно ветре.

Правильное выполнение всех рекомендаций позволит вам создать эффективно работающий вентиляционный канал. Отметим, что дефлекторы Цаги также можно применять для оснащения дымоотводящих труб.

Для чего нужен

Главным при расчете параметров дымохода является создание достаточной тяги, способной вывести продукты горения от камеры сгорания печи на твердом топливе за счет существенного перепада давления. Для этого подбирается необходимый диаметр канала, материал, форма сечения и, высота трубы.

Сильный ветер способен задувать воздух в устье канала, тем самым препятствуя выходу отработанных газов. Крайним случаем является эффект подавления тяги, когда выхлоп котла не способен преодолеть сопротивление и поступает обратно в помещение, что в принципе не допустимо.

Недостаточно закрыть устье дымохода от внешних потоков воздуха, однако нет оптимальных конструкций для этого. Лучше использовать силу самого ветра, чтобы избежать негативных последствий и даже дополнительно усилить тягу, с чем отлично справляется именно дефлектор.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

  • ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
  • Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
  • Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
  • Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
  • Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Рекомендуем ознакомиться: Как сделать дренажную систему на участке своими руками?

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

  • Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
  • Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

  • ЦАГИ.
  • Дефлектор Григоровича.
  • Волпер.
  • Н-образный.
  • Флюгер.
  • Тарельчатый.
  • Вращающийся.
  • Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме

В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.
