Какую трубу выбрать для дымохода: нормативные ориентиры и правила

Высота дымовой трубы

Определение конкретной высоты дымохода является одним из основных аспектов процесса установки трубы.

На первый взгляд может показаться, что чем больше высота трубы относительно конька крыши, тем тяга будет лучше. Но это не совсем так. В слишком длинном дымоходе аэродинамическое сопротивление оттоку угарных газов из котла увеличивается, что приводит к снижению скорости движения дыма и нагреву стенок дымовой трубы.

Как следствие, угарные газы становятся тяжелее, скапливаются в трубе, тем самым снижая качество тяги. Так что длинный дымоход не может гарантировать постоянное наличие тяги.

В связи с этим были разработаны требования СНиП 2.04.05-91, определяющие высоту дымовой трубы:

• от колосника до устья высота трубы должна составлять не менее 5 м, а оптимально – от 6 м и выше;
• показатель высоты трубы относительно конька, если крыша практически плоская, составляет от 0,5 метров;
• значение, насколько труба должна быть выше конька, если она расположена в 1,5-3 метрах от него, составляет 50 см;
• устье трубы дымохода, расположенной в 1,5-3 метрах от парапета или конька, обязано находиться на одном уровне с ними;
• если расстояние от трубы до конька превышает 3 метра, устье дымохода может находиться не ниже черты, проведенной в 10º вниз от него.

Отдельно стоит отметить, что в случае проходящей рядом с дымоходом вентиляционной трубы, их высота должна быть одинаковой.

Установка трубы на крыше – это очень ответственный этап работ, к которому нужно отнестись ответственно.

От того, какой материал будет использован для трубы дымохода, будет зависеть метод его монтажа. Тем не менее, основной норматив установки дымовой трубы предполагает использование дополнительных растяжек в случае, если высота трубы от устья до подножия превышает 1,2 метра. Растяжки монтируются к трубе на специальном хомуте, надетом на нее, после чего фиксируются на крыше.

Что такое дымоход

Дымоход (или дымовая труба) — это узел, обеспечивающий отведение дымовых газов и создание печной тяги. Без него работа печи попросту невозможна — в помещении возникнет сильное задымление, при котором пользоваться баней будет невозможно. Кроме того, отсутствие тяги не позволит дровам нормально гореть — они будут лишь тлеть, и не дадут ожидаемого количества тепловой энергии.

Внешне дымоход представляет собой вертикальный трубопровод, присоединенный к выходу печи и выведенный на улицу. Такие конструкции называются насадными, так как труба непосредственно крепится к печи. Есть еще коренные дымоходы, которые строятся отдельно и соединяются с печью при помощи специального патрубка.

Однако, такие конструкции для банных печей практически не используются, так как мощность нагрева сравнительно невелика, и ее просто не хватит для создания требуемой тяги.

№5. Вермикулитовые трубы для дымохода

Не так давно в продаже появились вермикулитовые дымоходные трубы. Это трубы из нержавеющей стали, покрытые внутри слоем минерала вермикулита толщиной в 5 см. Этот минерал обладает низкой теплопроводностью, поэтому, по сути, является природным теплоизолятором. Более того, вермикулит абсолютно инертен к агрессивным продуктам горения.

Среди других преимуществ вермикулитовых труб высокая долговечность, относительная  простота в установке, отсутствие необходимости в утеплении дымохода. Основной недостаток заключается в способности накапливать сажу, поэтому чистить дымоход придется часто.

Какой дымоход лучше, кирпичный или металлический?

На этот вопрос вам никто не даст однозначного ответа. Главное – это высота и размер дымохода. Минимальный его размер – от 5 м. Если сделать его коротким, велик риск образования обратной тяги и выхода отработанных газов в помещение.

Независимо от материала, если на улице будет теплее, чем в помещении, тяга станет слабее или вообще исчезнет при нагреве уличной части больше чем воздух в доме.

На кирпичный или металлический дымоход и уровень тяги в них оказывает негативное влияние даже рядом стоящие деревья или склоны гор. Ветер создает подпор, и тяга может значительно понизится.

Чрезмерный поток воздуха в топке тоже не принесет печи нормальные условия эксплуатации. Такой напор может вызвать сильный разогрев деталей печи и их деформацию. И тепло будет попросту выдувать из топки, оно не будет успевать нагревать стенки топки.

Основные правила установки дымохода

Установку газового котла следует проводить только когда соблюдаются все правила установки дымохода.
Необходимо соблюдать правильность подбора параметров дымохода, от которых зависит и дальнейшая работа газового котла.
Важно, чтобы все монтажные работы выполняли высококвалифицированные работники, соблюдая при этом все правила пожарной безопасности.
Необходимо следовать всем рекомендациям производителя.
Необходимо выбирать диаметр дымоходного канала такого же диаметра, как у самого устройства или возможно немного больше.
Воздушный поток в дымоходном канале должен иметь скорость 10-25 метров в секунду (НПБ-98).

Для котлов с открытой камерой сгорания

Газовые котлы с атмосферной горелкой требуют дымовой трубы с хорошей тягой – продукты сгорания удаляются при движении воздуха в дымовой трубе. Поэтому они сделаны как можно проще, желательно с гладкими стенами.

Проведите горизонтально через стену, а затем вдоль наружной стены на необходимую высоту. Этот вариант также называется наружным дымоходом.

Трубу от котла проложить вверх, минуя все потолки и крышу, и провести ее над покрытием крыши. При необходимости трубу можно проложить в стороне от стены, сделав два изгиба под углом 45°. Для этой конструкции лучше не делать изгибы на 90°.

Какой вариант лучше? Легче сделать внешнюю дымоходную трубу – с розеткой через стену

Важно правильно проходить через стену (соблюдать противопожарный зазор, если стены являются горючими). Но этот вариант требует хорошей изоляции и качественного крепления к стенам

И даже в таких условиях, как правило, возникает много конденсата. По этой причине на выходе необходимо установить тройник и конденсатоотводчик.

Если дымовые трубы проходят через крышу, то есть как минимум две сложные точки – проход через потолок первого этажа и через крышу. В этих местах устанавливаются специальные сквозные устройства. Они обеспечивают достаточную степень пожарной безопасности.

Особенности сборки металлических труб

При использовании слоистых или одностенных металлических труб происходит “конденсация” во внешней дымовой трубе газового котла. То есть вставка верхней трубы в центр нижней. Это стало возможным благодаря рифленой кромке с одной стороны.

При установке дымохода внутри здания конструкция устанавливается “сквозь дым”

В этом случае более важно, чтобы газы не попадали в помещение. Поэтому трубы поворачиваются таким образом, что верхний элемент накладывается на уже установленный

Есть и третья возможность – собрать два петлевых контура по-разному: внешний – для дыма, внутренний – для конденсата. Для такой сборки обязательно использовать бутерброды, так как только они имеют два контура. Это лучший вариант, потому что защита полная, но сборка сложная.

Дымовые трубы в шахте (коробе)

Для того чтобы связь не портила интерьер, ее часто “упаковывают” в шахту – специально построенную коробку. Внутри обычно находятся дымовая труба (или дымоходы, если работают несколько приборов), вентиляционные каналы, могут быть стояки для водоснабжения, отопления, канализации. В любом случае, дымовую трубу лучше закрыть теплоизоляцией. Если изоляция отапливаемого помещения не может быть применена на мансарде (особенно если она холодная), изоляция должна быть обязательной. Используется базальтовая вата с рабочей температурой не менее 300°C.

Рейтинг лучших дымоходов для котлов

	Фото	Название	Рейтинг
#1		Buderus DN	99 / 100
#2		NAVIEN  100 мм	98 / 100
#3		Феникс 120 мм 1 мм	97 / 100
#4		Дымоход Ferroli 60 мм	96 / 100
#5		Комплект Вулкан 120 мм	95 / 100

№5. Комплект Вулкан 120 мм

Комплект дымохода, изготовленный из качественной нержавеющей стали. Предназначен для загородных домов. Монтаж вертикальной трубы можно выполнить как внутри здания, выведя изделие через крышу, так и снаружи. Для внутреннего крепления необходимо установить фиксирующий кронштейн на внешней стене помещения. В комплект входит специальный сборник для конденсата и крышка. Наружная часть 120-мм трубы оцинкована, что придает ей презентабельности. Теперь подробнее о достоинствах и недостатках дымохода Вулкан.

Комплект Вулкан 120 мм

Плюсы

• прочная кислотостойкая сталь;
• длина изделия составляет 5 метров;
• наличие сборника конденсата в комплекте;
• равномерное распределение веса дымохода на фиксирующий кронштейн;
• наличие большой плиты для противопожарной разделки;
• надежность и долговечность конструкции.

Минусы

• чрезмерный нагрев стартовой трубы;
• слишком большой наружный диаметр трубы (220 мм);
• высокая стоимость.

№4. Дымоход Ferroli 60 мм

Неплохой коаксиальный дымоход для котлов. Конструкция изделия предусматривает подключение к низко расположенным котлам, поскольку внутренняя труба защищена дополнительной решеткой. Это защищает конструкцию от непроходимости газа. В комплект к дымоходу идут специальные термические прокладки, предназначенные для монтажа к котлу.

Дымоход Ferroli 60 мм

Плюсы

• монтаж трубы возможен в стены любой толщины;
• приятный белый цвет изделия;
• способность выдерживать высокую температуру;
• наличие фиксирующего хомута в комплекте;
• хорошая циркуляция газов.

Минусы

• совместимость только с турбированными котлами;
• возможна коррозия металла;
• завышенная стоимость.

№3. Феникс 120 мм 1 мм

Третье место нашего рейтинга занимает дымоход из нержавеющей стали. Стенки изделия достаточно толстые, поэтому дымоход может переносить высокую температуру. Феникс часто устанавливают в банях, в непосредственной близости с котлом. Диаметр трубы 120 мм, за счет чего система обеспечена сильной тягой. Также на верхней части дымохода есть специальный защитный зонт, предотвращающий закупоривание трубы.

Феникс 120 мм 1 мм

Плюсы

• длина трубы составляет 6 м, за счет чего дымоход можно устанавливать на большой высоте;
• хороша тяга;
• прочный жаростойкий корпус;
• внутренний диаметр изделия 120 мм;
• все стыки соединены аргоновой сваркой;
• стильный дизайн дымохода;
• простой монтаж и обслуживание;
• гарантия от производителя 15 лет;
• наличие хомутов и сборника конденсата в комплекте.

Минусы

• маленькая толщина изоляционного волокна;
• большой вес конструкции;
• высокая стоимость.

№2. NAVIEN  100 мм

Отличный коаксиальный дымоход, сочетающий в себе низкую стоимость и высокое качество. В комплект входит все необходимое для монтажа. На отводе есть специальный наружный уплотнитель из резины и хомут. Также в комплекте есть две широкие резинки, с помощью которых можно закрыть вход в стену. Теперь подробнее о достоинствах и недостатках изделия.

NAVIEN  100 мм

Плюсы

• резиновые детали запаяны в пакетах, за чет чего их гибкость сохраняется;
• простота монтажа;
• хорошая циркуляция воздуха даже в дождь или снег;
• приемлемая стоимость;
• прочность и легкость конструкции;
• длина дымохода 1 м.

Минусы

• труба выполнена из тонкого листа металла;
• нет защитной сетки на свободном крае трубы.

№1. Buderus DN

Первое место нашего рейтинга занимает коаксиальный дымоход, предназначенный для эксплуатации в регионах с сильными порывистыми ветрами. Конструкция дымохода оснащена специальной насадкой с разделителем, за счет чего отработанные газы будут беспрепятственно выходить из системы. Дым без проблем удаляется даже в дождливую погоду. Конструкция проста в сборке, поскольку все детали крепятся на винтах. Телескопическая форма модели Buderus DN дает возможность менять длину трубы при необходимости.

Buderus DN

Плюсы

• надежная телескопическая конструкция;
• присутствует защита помещения от горячего дыма;
• оптимальный диаметр трубы (100 мм);
• жаропрочна муфта в комплекте;
• простота монтажа дымохода;
• уникальная ветрозащитная система;
• высокое качество сборки.

Минусы

• завышенная стоимость;
• недостаточная максимальная длина трубы.

Кирпичный дымоход

Традиционный способ, может возводиться на момент строительства дома и обладать самой разной формой, даже круглой при условии верной обработки внутренних стенок.

Дымоход из кирпича

Число достоинства можно пополнить:

• надежностью;
• долговечностью;
• хорошей теплоотдачей;
• огнеупорностью;
• красивым видом.

Но, есть и недостатки:

• Скопление сажи намного быстрей, из-за шероховатых и неровных стенок внутри.
• Огромный вес, что соответственно требует заливки «подушки».
• Под воздействием кислот, конденсата, кирпич постепенно разрушается.
• Большая цена.

Не забывайте, что тяга в таких каналах может быть нарушена из-за вихревых потоков. Чтобы минимизировать все недостатки, но при этом получить монументальное и надежное сооружение, внутри кирпичной кладки можно вставить металлическую трубу. Она обеспечит надежное дымаотделение, и не будет влиять на защитный каркас. Так что выбор за хозяином, какую трубу в частном доме оптимально монтировать. Если использовать сразу две конфигурации, подумайте о целесообразности столь массивной конструкции. Цена достаточно огромная, и за такие средства можно установить более подходящую конфигурацию, как, к примеру, сэндвич панель.

Монтируем сэндвич дымоход

Мы уже говорили о том, что дымоход можно подключить самостоятельно. Для этого нужно вывести трубу через крышу или напрямую в стену, а затем через поворотный канал поднять вверх. Для того чтобы горение в печи было лучше, сначала устанавливают обычную трубу, а затем сэндвич дымоход. От обычной трубы идет сильное излучение тепла. Температура трубы не меньше, чем температура горения. Чтобы снизить жар, трубу оборудуют сеткой из кирпича. Таким образом, после окончания горения труба еще долго греет помещение, а начальная температура вполне приемлемая.

В некоторых случаях через дымоход нагревают воду. Тогда используется специальный бак, который устанавливается возле первой трубы, которая идет от печи.

Собирают сэндвич панели по направлению дыма. Если присмотреться, то каждая панель имеет с одной стороны толще торец, с другой – тоньше – для соединения. Так вот толстый конец всегда устанавливается сверху, чтобы дым не поступал в дом. Стыки обязательно нужно герметизировать. Для этого используется герметик. Если же не выполнить этого, то внутрь дымохода может попасть кислород, который приведет к воспламенению сажи.

Для установки дымохода нужно выполнить отверстие в стене или полотке – в зависимости от метода монтажа дымохода. Запрещается сразу устанавливать сэндвич панель к патрубку от печи. В качестве соединения используется стальная труба

В противном случае сэндвич дымоход быстро прогорит.
Очень важно правильно провести дымоход через потолок. Ведь чаще всего из-за неправильности монтажа в этом месте случаются в банях пожары

Минимальное расстояние от корпуса дымохода до потолка должно составлять не менее 13 сантиметров. Если стены деревянные – то 38 сантиметров. Далее нужно зафиксировать трубу в районе потолка. Иногда используют профильный уголок и саморезы. Чтобы вода с крыши не попадала внутрь помещения, используется оцинкованный лист, который затем герметизируется силиконом.

Как выбрать трубу и не ошибиться

На выбор трубы для дымохода, кроме желания хозяина, влияют объективные факторы. Если отопительную систему монтируют на этапе строительства дома, то выбор конструктивного решения дымоотвода ограничивается только требованием к оборудованию. Если это замена трубы в жилом доме, то оптимальным решением становится стальной дымоотвод.

На дымоотведении нельзя экономить. Отсюда:

Правило первое: не стоит экономить на выборе материалов.

Перегрев трубы приводит к ее растрескиванию. Недогрев позволяет осаждаться на стенках большому количеству конденсата и вредных выбросов, что также ведет к разрушению конструкции, следовательно:

Правило второе: труба должна соответствовать применяемому оборудованию.

Например, требования к жаростойкости стали (толщина, сплав) для сэндвич-трубы разнятся в зависимости от используемого топлива. ГОСТ 5632-61 перечисляет разрешенные марки стали для жаропрочного использования

При покупке сэндвича важно обращать внимание на марку стали. При устройстве кирпичной трубы стоит использовать огнеупорные материалы

Правило третье: приобретайте необходимые элементы трубы согласно плану.

Например, при монтаже современного сэндвича обязательна установка шибера (печной заслонки), сборников для конденсата, ревизий для прочистки и удаления конденсатных смол.

Правило четвертое, хотя его можно поставить и на первое место: лучше составить проект дымоотвода со специалистом, даже если установка планируется самостоятельная.

Профессиональный проект позволит устроить дымоход лучшим образом: и труба будет требуемой длины, выполненная из подходящих материалов, и конструкция устройства дымоотведения — правильная.

Какая должна быть высота трубы дымохода для печи

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. Правила предписывают соблюдать несколько основных правил монтажа:

• минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
• высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
• если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
• если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

• «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
• «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
• «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
• «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
• «V» — уровень объема отработанных газов;
• «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.	Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.	1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.	1300.
Превышение над другими вентиляционными трубопроводами	500. Минимальное расстояние до вентиляционной шахты – 5000.

Для скатных видов крышных конструкций.	Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.	500.
Труба находится на расстоянии от конька 1500-3000 мм.	Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.	Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

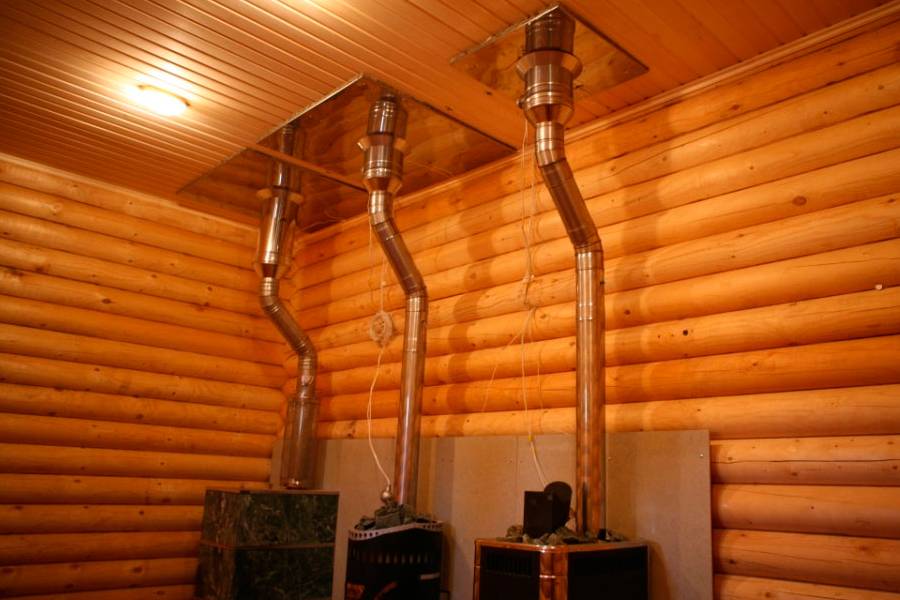

Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

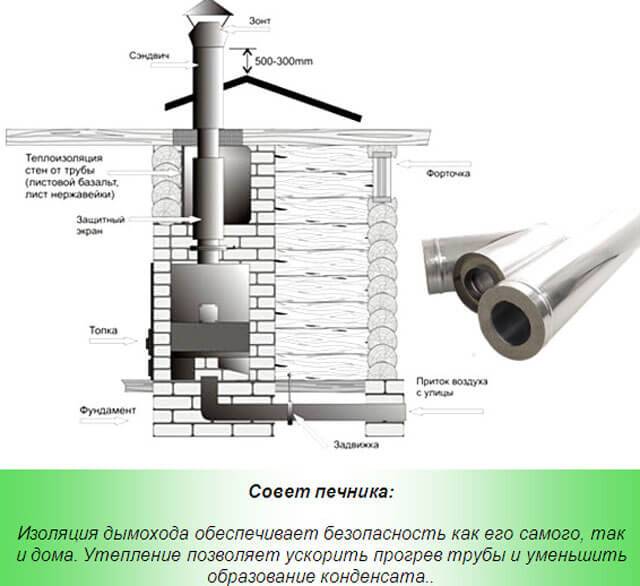

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.

Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

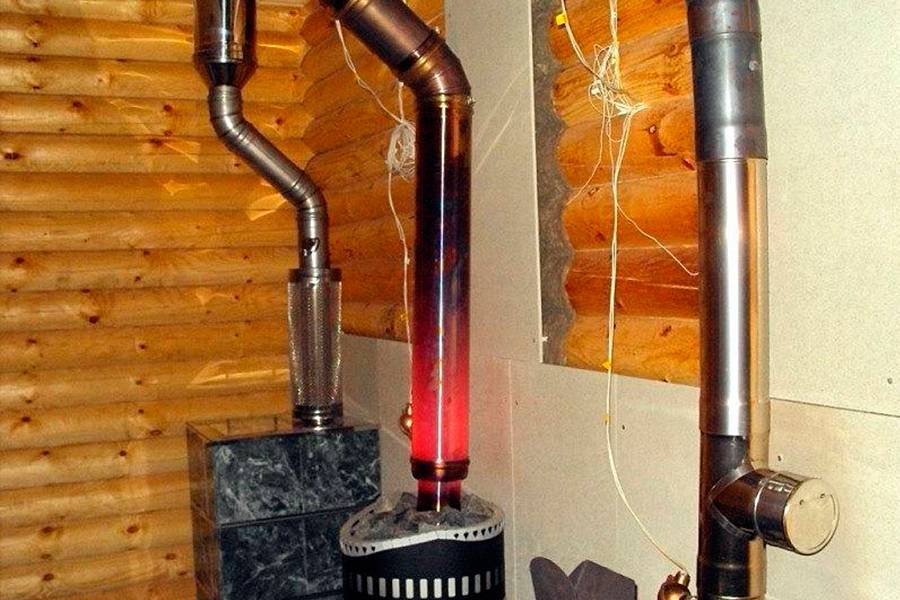

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

Порядок монтажа этого элемента следующий:

1. В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.
2. Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.
3. Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.
4. На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

Изготовление металлического дымохода своими руками

Дымоход можно изготовить самостоятельно. Но актуальным остается вопрос, из чего его сделать. В домашних условиях решение только одно — пластичные листы жаростойкой стали, которые легко можно загнуть, чтобы сформировать прочный шов замкового типа.

У самодельных моделей один минус — их можно сделать лишь одноконтурными.

Особенности монтажа своими руками

Процесс установки любого дымохода:

Определение схемы разводки контура дымохода, подготовка проходных отверстий сквозь стену или межэтажное перекрытие и кровлю. Дымовая труба может размещаться внутри или снаружи дома. Первый вариант позволяет продлить срок службы дымохода и использовать тепло трубы для отопления. Но здесь же следует учитывать, что дымовая труба, размещенная в доме, повышает риск пожара, значит, требует соблюдения мер пожаробезопасности:

Места проходов должны гильзоваться, заполняться огнеупорными материалами, подшиваться металлическими листами.
При выводе шахты через крышу важно держаться как можно дальше от стропильной системы (не менее 20 см с каждой стороны).
Для герметизации мест прохода трубы сквозь кровельное покрытие используются только негорючие термостойкие материалы — листы оцинковки, металлизированные самоклеящиеся ленты или специальные полимерные фартуки (крызы). Участки примыкания труб дополнительно герметизируются герметиком для наружных работ.. Сборка шахты:

Сборка шахты:

1. Сборка всегда выполняется снизу вверх от отводного патрубка теплогенератора, причем на этом отрезке труба должна быть одностенной.
2. Фиксация отдельных элементов выполняется специальными хомутами, фланцами, термостойким герметиком, выдавливания излишков которого внутрь контура следует избегать.
3. В нижней части магистрали обязательно устанавливается конденсатосборник, оборудованный сливной арматурой, инспекционно-прочистной люк.
4. Все вертикальные контуры должны собираться «по конденсату» (раструбом вверх), а горизонтальные — «по дыму» (раструбом вниз).
5. По всей длине дымоотвод крепится к стене посредством специальных поддерживающих кронштейнов.
6. Сверху на оголовок трубы устанавливается защитный зонтик или дефлектор и обязательно искрогаситель.
7. При подъеме дымохода над кровлей на высоту свыше 1,2 конструкция обязательно дополняется фиксирующими растяжками.

Утепление дымоходного канала.

Утепление дымохода

Чем горячее воздух, тем лучше тяга и меньше вероятность выпадения конденсата, именно утепление дымовой магистрали позволяет улучшить работу контура.

В качестве утеплителя используются негорючие материалы:

• Для стальных дымоходов — минеральная базальтовая или стекловата.
• Для бетонных, кирпичных и керамических дымоотводов — пенобетонные, древобетонные или костробетонные блоки, укладываемые между дымоходным каналом и облицовочным материалом контура.

Минеральноватными матами оборачивается труба, плотно фиксируется термостойкими хомутами или вязальной проволокой. Поверх минеральноватного утеплителя на трубе устанавливается кожух из металлического листа, который декорирует дымоходный контур, предотвращает попадание в окружающую среду вредного для человека микроскопического каменного или стекольного волокна. Все торцевые элементы дымохода должны плотно закрываться заглушкой.

Участок стальной трубы, примыкающий непосредственно к теплогенератору, утеплять нельзя. Нагрев этого элемента столь высок, что перегрев спровоцирует прогорание металлического контура.

Что такое дымоход

Дымоход представляет собой трубу, которая выводит продукты сгорания из печи в атмосферу. Он создает естественную тягу, при которой воздух для работы котла поступает в топку, а вредоносные газы удаляются из нее. Дымоотводные трубы бывают разных видов в зависимости от выбранной схемы монтажа.

Хороший дымоход должен соответствовать следующим характеристикам:

1. Наличие оптимальной тяги.
2. Качественное сгорание топлива.
3. Его структура должна быть долговечной и прочной.
4. Хороший и быстрый прогрев стен.
5. Преодоление порога образования конденсата за минимальное время.
6. Отсутствие сложностей в монтаже.

Безопасность при утеплении дымохода на высоте

Прежде, чем утеплять металлическую или любую другую трубу, нужно осмотреть рабочее место для оценки возможных рисков, чтобы минимизировать их. Заранее подготовленная и проверенная на прочность лестница, доски для настила по шиферу или черепице, прочные проверенные веревки – все это обеспечит вашу безопасность в ходе работ.

При укладке досок на шифер соблюдайте следующее правило: доски укладываются поперек волн. Если нет промышленного страховочного пояса – сделайте его из прочной и толстой веревки или ремня.

Один конец такой страховки должен быть прочно закреплен на мощной неподвижной конструкции дома или крыши.

При прокладке трубы дымохода через толщу потолка не экономьте на утеплителе – укладывайте его и в этом месте, даже если материал потолка негорючий: нагретый бетон может воспламенить декоративную отделку потолка.

Можно не укладывать базальтовую или минеральную вату рядом с печкой или котлом отопления, но такие участки должны быть шириной не более 50 см.

Если же материал утеплителя способен выдерживать высокие температуры (читайте инструкцию к нему), то лучше уложить его и в этих местах.

Нержавеющая сталь

Использовать «нержавейку» наиболее оптимально в условиях, когда есть вероятность перегрева системы, засорения и намокания. Учитывайте температурные возможности труб, они могут нагреваться до 500 градусов и при этом плавления еще не будет

Кстати, особое внимание уделяйте при покупке, изучайте характеристики и тип материала, должно быть указано, что материал имеет кислостойкую защиту. Учитывайте, что в дымоходе всегда образуется достаточно агрессивная среда, которая может разрушить не подходящий сплав.
Что еще положительного у «нержавейки»?

1. Надежна.
2. Небольшая масса.
3. Антикоррозийная.
4. Разнообразие форм.
5. Газонепроницаемость.
6. Эстетичность.
7. Стоимость.

Однако такая труба для дымохода обладает несколько коротким сроком эксплуатации, как правило, не более 10 лет.

Металлические

Современный дымоход представляет собой металлическую трубу круглого сечения из черного металла, нержавейки или оцинкованной стали. Эти материалы существенно превосходят по техническим характеристикам огнеупорный кирпич. Дымоходы способны создать идеальные условия для работы котла или печи. Круглое сечение канала исключает наличие паразитных завихрений. Гладкая поверхность препятствует оседанию золы, конденсата и прочих составляющих дыма.

Трубы черного металла не способны противостоять кислотам, которые образуются в результате смешения конденсата и продуктов горения, потому ждать от них долговечности не приходится. Кроме того ситуация резко ухудшается в условии действия высоких температур. Используются только в качестве временного решения.

Оцинкованная сталь лучше противостоит воздействию агрессивной среды и коррозии, однако, имеет ограничение по максимальной температуре эксплуатации до 450 ºС, что неприемлемо для котлов на твердом топливе.

Самым лучшим решением для дымохода является применение нержавеющей стали серии 3хх (310, 316, 321 и т.п.). Стали этих марок выдерживают воздействие агрессивных сред, способны противостоять коррозии, что обеспечивает их долголетие. Главное, что максимальная температура может достигать 1000оС без существенного влияния на конструкцию дымоотвода.

Все металлические конструкции обладают малым весом, просты в установке и эксплуатации. Способны быстро прогреваться по всей протяженности, улучшая тягу, котел гораздо быстрее выходит в рабочий режим.

Дымоход сэндвич — хороший вариант для котла на твердом топливе

Правила устройства прохода трубы дымохода через кровлю

Следующим вопросом, способным вызвать затруднения при монтаже дымохода, является его проход через кровлю. Приступая к выводу трубы для дымоходов, необходимо знать главные нормативные правила.

Специалисты советуют располагать проход дымовой трубы через кровлю ближе к самой высокой точке крыши. При этом расстояние между «коньком» крыши и серединой дымохода должно составлять не менее 1,5 м. А возвышаться над «коньком» дымовая труба для котельных частного дома должна на 0,5 м. Эти правила «удобны» тем, что на участке крыши вокруг трубы дома не будет собираться большая корка снега, при таянии увеличивающая риск протечки кровли.

Устройство прохода дымоотвода через кровлю имеет особенности, зависящие от формы дымовой трубы и материала её изготовления. Оформление узла в месте, где произведен проход кирпичной трубы через кровлю, имеет совершенно другие методы заделки, чем в случае с металлическими или керамическими дымоходами.

Важным фактором является расстояние между стропилами и кровлей. Оно, как правило, составляет около 25-30 см. В том случае, если кровля выполнена из возгораемых материалов, между поверхностью крыши и стенкой дымохода соблюдается зазор в 13-25 см. При невозгораемой кровле этот показатель может быть минимальным.

В месте, где дымоход проходит через кровлю, не должно быть щелей

Если крыша имеет уклон, соответственно, проход трубы через кровлю также должен производиться под наклоном. Для этого нужно использовать эластичные проходки, которые также дают эффект герметизации. Кровельные проходки имеют вид многоступенчатой пирамиды. Если планируется проход металлической трубы через кровлю, лучше использовать уплотнительные элементы из эластичного алюминия. Они хорошо совмещаются с любыми кровельными материалами.

Проходки могут быть разной конфигурации и размера. Какую из них выбрать лучше в том или ином случае – определят следующие правила:

• прямые уплотнители используются на плоских крышах и кровлях с небольшим уклоном (до 25 градусов);
• угловые проходки с закреплением фланца под углом до 20 градусов применяются для крыш с уклоном более 25 градусов.

Лучше всего место прохода трубы через кровлю обрамлять универсальными проходками, имеющими возможность изменения конфигурации.

Металлические и силиконовые уплотнители крепятся к кровле с помощью заклепок или саморезов. Фланец укрепляется герметиком. Проход квадратной трубы через кровлю дома можно оформить при помощи разборного фартука – проходки-кожуха из металла.

Обеспечение собственного дома теплом – задание не из легких, и наиболее важный момент в нем – это вывод продуктов горения топлива из котла. К выбору материалов для дымохода и его монтажу нужно подходить со всей ответственностью, предварительно изучив правила и требования к установке таких систем. Несоблюдение норм приведет к проблемам с отоплением, а в худшем случае – к проникновению дыма в жилые помещения, что очень опасно для здоровья и жизни.

https://youtube.com/watch?v=yiE9tIl-dYo
