Виды и схемы подключения диммера для светодиодных лент

Электрическая схема

После подключения к источнику энергии ток с патрона переходит в цоколь. К цоколю припаяны провода, через которые происходит подача электроэнергии на драйвер. После преобразования ток подается на плату с диодами. Схема драйвера светодиодной лампы на 220 вольт может отличаться в зависимости от производителя.

Драйвер led-лампы на 220 В может быть:

• без стабилизации;
• со стабилизацией напряжения;
• со стабилизацией тока.

Самый простой первого типа. Второй тип скорее блок питания, а не то, что называется драйвером. Настоящий полноценный драйвер стабилизирует ток.

Особая разновидность – компактные автономные светильники, которые можно установить стационарно и перемещать. При наличии подключения к сети светодиод работает от нее, параллельно заряжается аккумулятор. В момент, когда сетевое напряжение отключается, схема переключается на работу освещения от АКБ. Изменение режима осуществляется при помощи выключателя, размещенного на корпусе.

Схемы с конденсаторами для снижения напряжения

Блоки питания без стабилизации используют некоторые китайские производители. Принцип работы основан на снижении напряжения на входе при помощи конденсатора. Лампа работает исправно, если в сети напряжение относительно стабильное.

На входе (кроме гасящего конденсатора) стоят резисторы. Ток поступает на диодный мост (выпрямляется), далее – на еще один конденсатор, потом – через резистор на последовательную цепочку светодиодов.

По строению такой драйвер вовсе не драйвер. При скачках напряжения светильник мигает, при повышении напряжения сгорает. Нормально такой источник света может работать только при отсутствии «скачков» в электросети. Есть 2 плюса – такие лампы стоят дешево и просто ремонтируются.

Принцип действия электрической схемы блока питания со стабилизацией напряжения достаточно простой. Конденсатор на входе снижает вольтаж до 20 В, потом ток поступает на диодный мост для выпрямления, после сглаживания вторым конденсатором переходит на стабилизатор, сглаживается третьим конденсатором, через резистор поступает на последовательную цепочку светодиодов.

Как отпаять и припаять заново светодиод

Перед тем как приступить к пайке, необходимо изучить инструкцию и обзавестись материалами и инструментами для работы. Не стоит забывать о проверке приобретённых светодиодов. Иногда мастера пренебрегают этим правилом, из-за чего работу приходится выполнять дважды.

Что необходимо для работы

Для выпаивания светодиода из алюминиевой платы необходимы:

• пинцет;
• лезвие;
• паяльник (рекомендуется с тонким жалом);
• флюс;
• держатель.

Если нет паяльника с тонким лезвием, можно сделать насадку из медной проволоки.

Паяльник с самодельной тонкой насадкой из медной проволоки.

Температура пайки

Индикаторный диод, который устанавливается на печатную плату состоит из токопроводящих ножек и стеклянной колбы. Внешне он напоминает маленькую лампочку. Для пайки необходимо использовать паяльник с мощностью не более 60 Вт. Допустимая температура жала – 260 градусов.  SMD-диоды не имеют токоведущих элементов. Их заменяют специальные контактные площадки на плате. В данном случае для пайки используют паяльник мощностью 12 Вт.

Пошаговая инструкция отпайки

На первом этапе снимают алюминиевую плату. Для этого корпус лампы отделяется от плафона. Здесь можно использовать нож, аккуратно, чтобы не повредить элементы. К основанию площадка крепится с помощью пары проводов (плюс и минус). Их следует отпаять, закрепив плату на держателе. С алюминиевого основания плату можно снять без помощи инструментов.

Отсоединённая плата со светодиодами.

Перед тем, как начать выпаивать светодиод, нужно взять тестер и пройтись по всем чипам, чтобы проверить их работоспособность. В большинстве случаев повреждённые элементы можно заметить визуально. На прогоревшем светодиоде появляется черная точка.

Внешний вид прогоревшего диода.

Проверку лучше выполнять с помощью тестера, так как иногда поломка не влечет за собой видимых изменений.

Проверка диодов тестером.

Особое внимание рекомендуется уделять качеству пайки. Если брак был допущен на производстве, это отразится на функциональности чипов

Схема пайки

Когда будут определены все сгоревшие диоды, можно приступить к пайке. Плата закрепляется на держателе. После горелку аккуратно подносят к обратной стороне платы. Через 3-5 секунд пайка должна ослабнуть, что даст возможность отсоединить диод. Исправный элемент должен быть закреплён до того, как остынет основание. Для этого на контактную площадку нужно поместить каплю флюса. Чип устанавливается сверху с учётом полярности.

Далее снова нагревают, при этом на кристалл нужно слегка надавить. Диод держать до того момента, пока контактные «ножки» надёжно не закрепятся в припое. Если светодиода нет, на его место можно припаять небольшой отрезок проволоки. Лампа продолжит работать, но светить будет тусклее. Такой вариант подойдёт, только если на плате установлено более 10-ти чипов.

Снятие повреждённого светодиода.

По такой же схеме отпаиваются диоды из ламп «кукуруза». Это можно сделать, если лампочка небольшого размера и собрана по классической схеме. Вместо паяльника иногда используется фен, но уходит больше времени на работу.

Перед пайкой чипов линейку следует закрепить для предотвращения повреждения токоотводящих дорожек. Олово плавят паяльником, между платой и выводом одновременно продвигается лезвие. Когда будут освобождены все выводы, подложка от платы отсоединяется.

Рекомендации по размещению оборудования и монтажу LED ленты

Определите для себя способ монтажа СДЛ

Это важно при её выборе, т.к. не все СДЛ оснащены самоклеющейся лентой

В этом случае они крепятся на скобы, зажимы.
Тщательно подготовьте поверхность, на которую клеится лента. Для более надежной фиксации дополнительно проклейте весь путь двусторонним или алюминиевым скотчем и нанесите клей момент.
В процессе клейки защитное покрытие самоклеющегося слоя удаляется постепенно по мере продвижения.
В целях экономии пластиковый профиль алюминиевых каналов можно заменить пластиковым уголком. Крепится он с помощью клея/жидких гвоздей.
При оформлении подсветки потолка помните о степени рассеивания светового потока. Для наиболее эффектного освещения расстояние от потолка до места крепления платы должно составлять не менее 80 мм.
Для подсветки вывесок, витрин, полок шкафов выбирайте СДЛ бокового свечения. Это поможет избежать ослепления кристаллами и подчеркнет требуемые детали интерьера.
Платы длиной более 5 метров подключаются к источнику питания параллельно. Иначе это приведет к порче диодов.
БП, оснащенные вентилятором, имеют специфический звук. Поэтому стоит рассмотреть место его установки вне мест отдыха. Контроллер же наоборот должен находиться вблизи для удобства управления им с пульта или вручную.
Выбирайте проверенные заводы – изготовители. Это поможет избежать ненужных трат.

Схема подключения

Для подключения светодиода необходим источник стабилизированного напряжения, соответствующего потребностям элемента. Это может быть драйвер или блок питания со встроенным стабилизатором. Как правило, в этом качестве используются интегральные микросхемы LM 317.  Порядок подключения:

• минус источника питания присоединяется к катоду светодиода;
• плюс источника подключается к выводу № 3 микросхемы (это вход);
• вывод № 1 подключается к аноду светодиода;
• вывод № 2 через токоограничивающий резистор соединяется с выводом № 1.

Этот способ подключения обеспечивает качественную и стабильную подачу напряжения на светодиод, что способствует продлению срока службы.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

1. Срез переднего фронта.
2. Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

1. Светильник со встроенным диммируемым драйвером.
2. Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
3. Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
4. Диммируемый драйвер для светодиодных светильников.

Последний вариант особенно удобен в случае, если ты решил организовать освещение комнаты множеством осветителей, к примеру, точечных. Гораздо удобнее и дешевле взять один мощный драйвер, который будет питать множество светильников без собственных блоков питания, чем пачку диммируемых точечных светильников.

Что нужно для монтажа и установки led-ленты

Для монтажа и установки LED-ленты необходима исправная светодиодная плата с правильными техническими характеристиками:

1. Длина. Стандартная длина платы в бобине составляет 5 метров, но при этом максимальная длина параллельно соединенных участков – 15 метров. При наибольшей длине дальние участки имеют более тусклый свет и высокую вероятность износа проводников.
2. Показатель плотности характеризует количество диодов установленных на 1 метре платы. Например, 30, 60 или 120 диодов на 1 метр.

Плотность размещения диодов на плате

От плотности кристаллов зависит потребляемая мощность, ток нагрузки и напряжение питания.

1. Степень защиты от частиц и влаги (IP). Параметр составляет от 00 (отсутствие защиты) до 68 (полная изоляция). Так СДЛ с IP20 применяются в помещениях, например, для интерьерной подсветки мебели, а с IP67 – для внешней подсветки зданий, бассейнов и внутри саун/бань.

Таблица степени защиты от частиц и влаги

1. Цвет светового потока (монотонная/одноцветная или разноцветная RGB-лента).

Характеристики RGB-ленты

1. Напряжение питания. Плата состоит из групп последовательно соединенных кристаллов, которые параллельно соединены между собой. Каждый кристалл получает напряжение питания не более 3,3 Вольт. Таким образом, зная плотность кристаллов, на плату подается питающее напряжение значением 12 или 24 Вольт.

За выстраивание необходимого уровня напряжения в плате отвечает специальный трансформатор, устанавливаемый между СДЛ и источником переменного напряжения. Он подает электрический ток требуемой величины.

Блок питания

1. Протяженность питающей кабельной линии. Главное правило – значение падения напряжения питающего кабеля не должно превышать 8%. Для этого необходимо просчитать уровень нагрузки и выбрать кабель с соответствующим сечением.

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Расчет мощности светодиодной ленты

Показатель потребляемой мощности напрямую зависит от плотности размещения кристаллов на плате:

Плотность, шт	Мощность, потребляемая на 1 метр, Вт	Общая мощность, Вт
30	2,4	Произведение потребляемой мощности на 1 метр  на длину платы. Например, для 3-х метровой ленты с плотностью 60 мощность составит: 4,8*3=14,4 Вт.
60	4,8
120	9,6
240	19,2

Для выбора блока питания значение мощности составляет на 20 — 30% больше мощности потребляемой платой. Например:

Светодиодная лента с плотностью 120 кристаллов на 1 метр. Общая протяженность СДЛ 11 метров. Потребляема мощность составит:

P_лен = 9,6 * 11 = 105,6 Вт.

P_блока = 105,6 * 1,25 = 132 Вт.

Таким образом, выбирается блок мощностью ближайшей по значению, это 135 Вт. При выборе блока мощностью ниже значения, которое потребляет плата, последняя не загорится. А отсутствие запаса мощности в 20-30% приведет к выходу блока из строя.

Кнопочные

Конструкции для регулирования света при помощи кнопок своим внешним видом напоминают обычные выключатели. Для регулировки яркости подобным прибором нужно лишь нажимать на клавишу быстрое нажатие включает и выключает устройство, а длительное регулирует саму яркость.

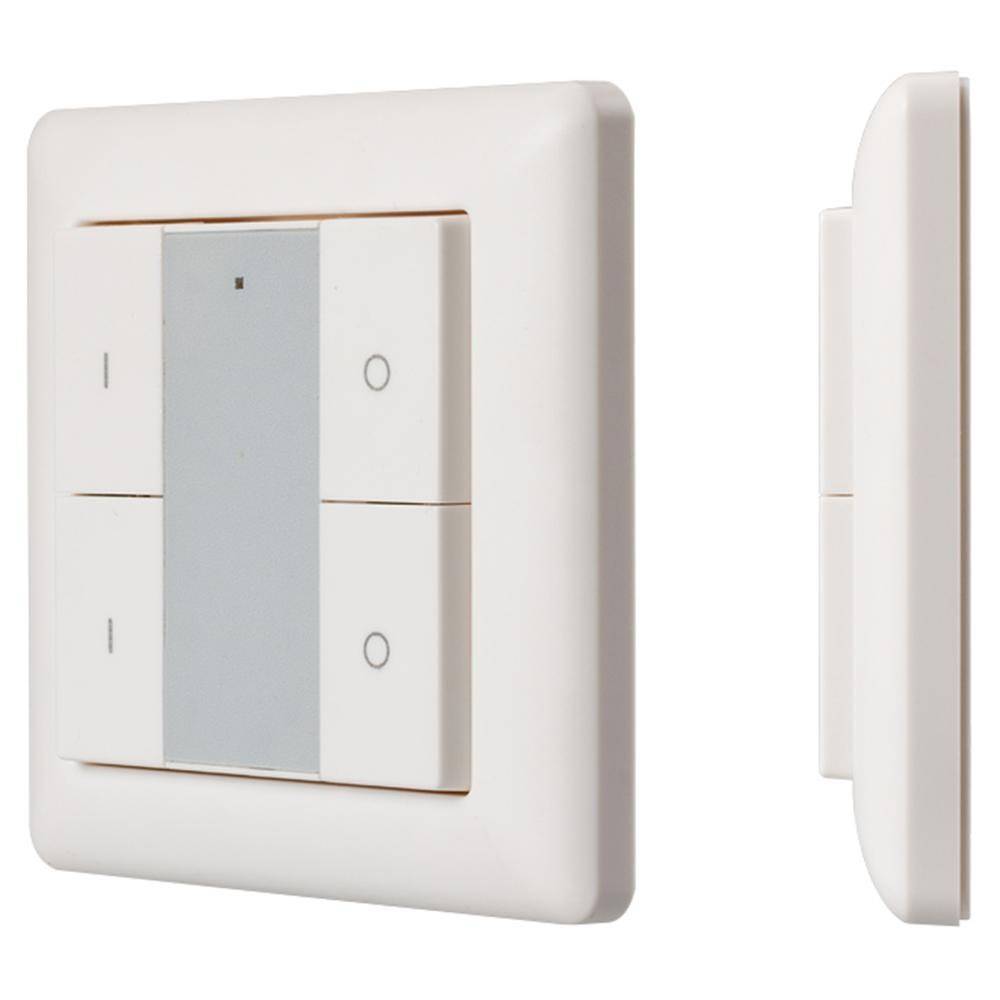

Панель SR-EN9001-RF-UP White

Панель предназначается для управления и контроля светодиодных лент, все действия совершаются благодаря радиоканалу. Элементами питания в данном приборе выступают батарейки, монтаж осуществляется накладным способом, а само управление происходит при помощи специального пульта.

Панель SR-EN9001-RF-UP White
Достоинства:

• небольшие габариты
• легкость при монтаже и в использовании.

 Недостатки:

цена довольно высокая.

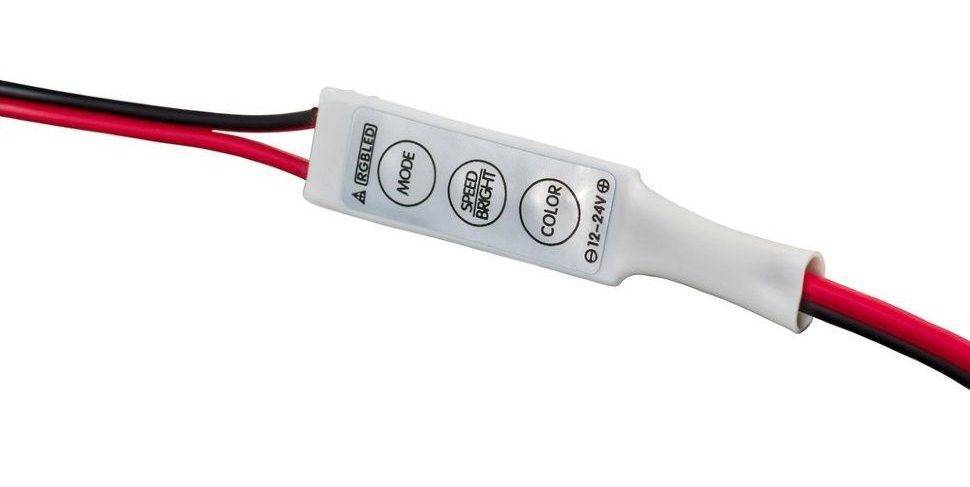

LN-MINI-DIM (12-24v, 1x6A)

Компактный прибор, оснащенный кнопками, для управления, которые размещены на поверхности корпуса. Относится к накладному типу, напряжение может достигать 12, 24 В. Подключаются ленты типа LED, также модули ШИМ.

LN-MINI-DIM (12-24v, 1x6A)
Достоинства:

• размеры устройства небольшие;
• легко монтируется;
• имеет низкую стоимость;
• надежная конструкция.

 Недостатки:

• модель не подойдет для сложных систем освещения;
• управление прибором не очень удобное.

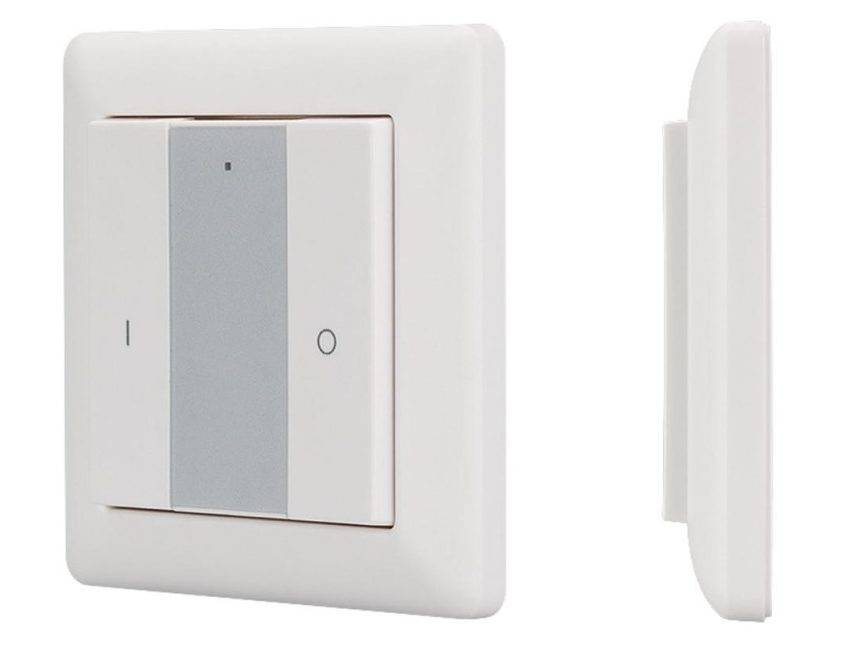

Knob SR-2853K4-RF-UP White

По отзывам покупателей данная модель является очень качественной. Двухзонный выключатель работает за счет радиоволн, при коротком нажатии освещение включается или отключается, при длительном активируется режим диммирования. Для того, чтобы регулятор работал, используют контроллеры из серии SR-1009x, которые способны одновременно регулировать работу нескольких диодных панелей, а источником питания выступает батарея (CR2430). Модель подойдет для управления лентами одного цвета, а также другими светильниками, работающими на светодиодах.

Knob SR-2853K4-RF-UP White
Достоинства:

• работает без подключения проводов (автономно);
• легко устанавливается;
• имеет дополнительное управление с дистанционного пульта или при помощи телефона при наличии Wi-Fi;
• режим включения, выключения осуществляется плавно;
• есть индикатор передачи команд.

Недостатки:

• цена высокая;
• по истечению времени необходима замена элементов питания, а точнее батареек.

Область применения

Инфpaкрасные светодиоды
применяют далеко не только для
дистанционных пультов
управления бытовыми и технологическими приборами (телевизорами,
кондиционерами, котельной аппаратурой), но также во многих других областях:

1. В создании направленной системы подсветки медицинского оборудования.
2. В видеонаблюдении – для скрытого или дополнительного освещения охраняемых объектов и территорий. Здесь применяются различные типы инфpaкрасных прожекторов.
3. В приборах ночного видения.
4. В устройствах передачи данных посредством оптоволоконной сети.
5. В научно-исследовательских направлениях (твердотельный лазер, подсветка и т. д.).
6. В военно-промышленной сфере.
7. В детекторах, датчиках, сигнализациях.
8. В конвейерных сушилках на мукомольных и зернопереpaбатывающих предприятиях.
9. Для стерилизации капиллярно-пористых пищевых продуктов.
10. В качестве компонентов контрольно-измерительного и прочего оборудования.

Добиться максимально качественно инфpaкрасного излучения от светодиодов, работающих в импульсном режиме, можно только при строгом контроле параметров напряжения. Небольшое отклонение от нормы приведет к изменениям мощности излучения в несколько раз! Так, например, если на приборах, работающих в непрерывном режиме, указывается 5 Вт/ср, то при переходе их в импульсный режим – порядка 125 Вт/ср

Поэтому для стабильности работы таких систем рекомендуется периодически уделять внимание их сервису и необходимому обслуживанию

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
4. По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать. Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

Важно! Блок питания должен обладать достаточной мощностью, чтобы питать несколько светодиодных лент

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты

Важно учитывать мощность контроллера при подборе количества RGB-лент

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

• R (red) — красный провод;
• G (green) — зеленый проводник;
• B (blue) — синий провод;
• V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

Виды монтажа светодиодной ленты

Монтаж светодиодной ленты возможен несколькими способами:

Алюминиевый профиль. Его конструкция предварительно устанавливается вдоль размеченной траектории, затем в сам канал клеится плата с клейким основанием. После вся конструкция закрывается пластиковым профилем, который создает равномерное рассеивание света.

Процесс монтажа СДЛ при помощи алюминиевого профиля

Плюсы: применяется для длинных плат большой мощности (более14 Вт); алюминий отводит тепло, тем самым не позволяя кристаллам перегреваться, в отличие от пластиковых каналов; ровное основание и аккуратный внешний вид.

Минусы: более высокая цена и время, затраченное на установку профиля.

Алюминиевый скотч. Крепится вдоль намеченного пути крепления платы, затем на него наносится клей, на который крепится СДЛ.

Плюсы: отводит тепло, простота эксплуатации, применяется для плат маленькой и средней мощности.

Минус: внешний вид.

Другие способы крепления: пластиковые хомуты, нейлоновые стяжки, монтажные клипсы.

Данные способы применимы при расположении СДЛ в невидимом месте, т.к. портится визуальное восприятие.

Двусторонний скотч и/или клей. Один из простых и надежных методов.

Во всех указанных способах СДЛ крепится только по прямой траектории, при наличии поворотов, углов, необходимо разрезать её и соединить при помощи пайки или коннектора.

Как приклеить светодиодную ленту

1. Подготовить поверхность: выровнять от бугорков, впадин, трещин, очистить и обезжирить. Металлические и пластиковые поверхности обезжириваются ацетоном или уайт-спирит; окрашенные – уксусом. Деревянные поверхности также должны быть покрыты лаком или краской.
2. На подготовленную поверхность ровной линией наносится разметка (траектория) крепления СДЛ.
3. Наклеить СДЛ с использованием удобного метода:
4. двусторонний акриловый скотч 3М, как правило, нанесен на плату с обратной стороны. Постепенно открывая клейкую сторону, она плотно прижимается к обработанной поверхности.

Крепление ленты на двусторонний скотч (самоклеящаяся основа)

Клей (супер клей, момент монтаж, жидкие гвозди). Наносится вдоль траектории небольшими порциями через каждые 5 – 10 см. Затем плотно прижимают и фиксируют СДЛ.

Плюсы: быстрый контакт и сцепление с поверхностью.

Минус: отсутствие теплоотводящих свойств, что приводит к перегреву кристаллов.

Резка и соединение ленты

Резка ленты необходима в следующих случаях:

• изменение уровня (углы, повороты);
• укорачивание до необходимой длины.

Резка проводится ножницами в указанном на плате месте (пунктирная лента и/или значок ножницы). Разрез в не положенном месте приведет к нарушению схемы питания.

Место обозначения разреза на различных лентах

Для соединения/удлинения/наращивания СДЛ применяют основные два способа: пайка или коннектор (раздел «Подключение питания с помощью LED коннектора», «Подключение питания способом пайки припоем»).

Критерии выбора

Как выглядят диммируемые светодиодные лампы Светодиодные источники света могут быть регулируемыми и нерегулируемыми. Это нужно учитывать при покупке. Регуляторы должны выбираться с учетом следующих аспектов:

• Возможность регулировки источника света. Нельзя ставить диммер на нерегулируемую светодиодную лампу. Это приведет к поломке, на которую не распространяется гарантийное обслуживание.
• Количество источников света, которыми будет управлять диммер. Для одной лампочки достаточно приобрести регулятор низкого напряжения.
• Мощность лампочки и минимальный уровень нагрузки диммера. Для большинства регуляторов минимальная нагрузка составляет 20-45 Вт. Добиться такой мощности можно с помощью 2-3 светодиодных ламп, подключенных к сети 220 В.
• Общая нагрузка на устройства. Мощность диммера должна превышать примерно на 30% общую подключаемую нагрузку.
• Напряжение. Для ламп нужен диммер, работающий с сетью 220 В, а для лент – на 12 В или любой ШИМ регулятор.

Способ регулировки освещенности

Диммеры переменного тока различаются не только исполнением, но и способом регулировки. К ним относятся:

• диммер с отсечкой по переднему фронту;
• с отсечкой по заднему фронту.

Первые – самые дешевые и простые устройства. На нагрузку подается остаток полуволны, ее первая половина срезается. При включении возникают помехи, которые могут помешать работе бытовых устройств. Такие диммеры используются для специальных светодиодных ламп. Понять, подходит ли лампочка, можно по надписям на упаковке.

Второй тип подходит под большее число ламп и работает без помех. Регулировка проводится лучше, но в определенном диапазоне не с нуля.

Основные выводы

Регулятор яркости для светодиодной ленты является практичным и полезным прибором, расширяющим возможности подсветки. Он универсален, подходит ко всем лентам с одинаковыми параметрами. Подключение прибора не составляет существенных затруднений:

• присоединение к источнику питания (для многоцветных лент — к выходу контроллера);
• подключение выхода диммера к соответствующим контактам светодиодной ленты;
• проверка полярности и правильности соединений;
• пробное подключение подсветки.

Предыдущая

СветодиодыНазначение и схема блока питания для светодиодной ленты 12 В

Следующая

СветодиодыПочему греется светодиодная лента: основные причины и способы устранения
