Выбираем лучшие светодиоды для фонарика

Самые мощные фонарики в мире

Самый мощный тактический фонарик в мире создан корейской компанией Polarion на основе ксеноновой лампы. Выпускаются две модели PH50 и PF50 (с ручкой и без).

Изначально сверхмощный тактический фонарик выпускался для спецслужб и войск специального назначения. Сейчас он доступен для покупки. Средняя цена — 1100$. Пройдемся по его характеристикам.

• Световой поток 5200 люмен;
• дальность луча 1500 метров;
• вес — 1,8кг;
• время розжига до максимальной яркости — 4 секунды;
• время работы 90 минут;
• время заряда батарей от сети 220В — 4 часа.

Но фактически это далеко не предел.

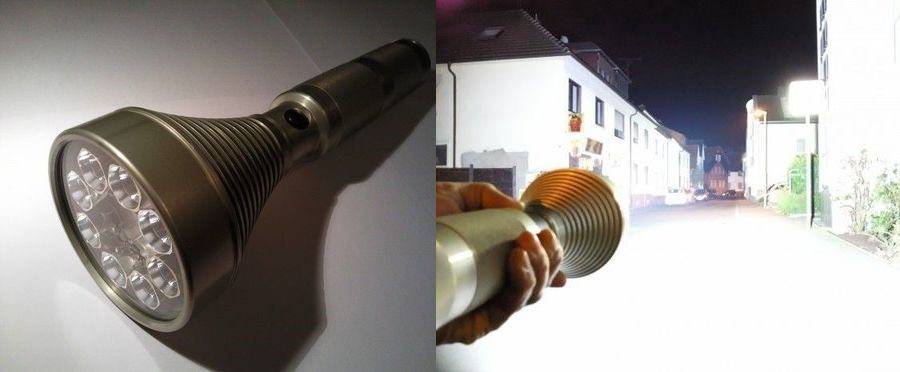

В Германии (Франкфурт) был изготовлен самодельный светодиодный фонарь с мощностью светового потока 18000 люмен! Он настолько яркий, что способен запросто выжечь сетчатку глаза.

Мощные светодиодные фонари

К мощным фонарям относятся изделия различного вида – от маленьких карманных до больших поисковых. Такие приборы используются в сложных условиях, где лучше всего подойдет самый яркий поток света на протяжении длительного времени.

Основные разновидности мощных фонарей:

1. Прожекторы. Такие приборы могут освещать объекты на большом удалении свыше 500 м, луч света широкий. Эффективны на ближней и средней дистанции. Обычно их используют для активного отдыха или охоты.
2. Дальнобойные фонари. Луч узконаправленный, дальность действия достигает 1,5 км. Свет концентрируется в одной точке, создавая яркое пятно. Применяются в поисковых работах, в шахтах.

Какие требования предъявляются к мощным фонарикам:

• удароустойчивость;
• влагостойкость;
• эффективный отвод тепла;
• большая емкость аккумулятора;
• возможность регулирования угла рассеяния;
• надежность конструкции.

Светотехнические показатели

Большинство моделей мощных светодиодных ламп работают от напряжения 12W. Крайне редко можно встретить образцы, которые требуют источника питания в 24-48W.

Как говорилось немного выше, само значение мощного светодиода расплывчато, что несколько затрудняет выбор подобной осветительной продукции. Кто-то определяет самый мощный светодиод с параметром мощности от 1W, а кому-то нужно узнать, какая самая мощная светодиодная лампа мощностью от 10W.

Мощная светодиодная лампа E40-40w

В нашей публикации будет рассмотрена нижняя граница в 0,5W, поскольку именно в этой категории товаров фирмой CREE был представлен первый в своем роде мощный светодиод.

Установка светодиода вместо лампы накаливания

У многих в старых вещах пылятся коногонки или фонари на лампе накаливания и вы можете легко сделать его светодиодным. Для этого есть либо готовые решения, либо самодельные.

С помощью разбитой лампочки и светодиодов, если добавить немного смекалки и припоя, можно сделать отличную замену.

Железный бочонок в данном случае нужен для улучшения отвода тепла от LED. Далее нужно припаять все детали друг к другу и закрепить клеем.

При сборке будьте аккуратны – избегайте замыкания выводов, в этом поможет термоклей или термоусадочная трубка. Центральный контакт лампы нужно распаять – образуется отверстие. Продеть через него вывод резистора.

Дальше нужно припаять свободный вывод светодиода к цоколю, а резистора к центральному контакту. Для напряжения 12 вольт нужен резистор 500 Ом, а для напряжения в 5 В – 50-100 Ом, для питания от Li-ion 3.7В аккумулятора – 10-25Ом.

Как сделать из лампы накаливания светодиодную

Подобрать светодиод для фонарика гораздо сложнее чем его заменить. Нужно учитывать массу параметров: от яркости и угла рассеивания, до нагрева корпуса.

Кроме того, нельзя забывать об источнике питания для диодов. Если вы освоите все описанное выше – ваши приборы будут светить долго и качественно!

Фонарики различаются по размерам, используемому источнику света, мощности, конструкции.

Важнейшей характеристикой является используемый источник света.

Выбор диода для фонаря зависит от предназначения устройства и условий использования.

Увеличиваем мощность фонаря

Если вас не устраивает яркость вашего фонаря или вы разобрались как заменить светодиод в фонарике и захотели его модернизировать, прежде чем покупать сверхмощные модели изучите основные принципы работы LED и ограничения в их эксплуатации.

Диодные матрицы не любят перегрева – это главный постулат! А замена светодиода в фонарике на более мощный может привести к такой ситуации

Обратите внимание на модели, в которые устанавливаются более мощные диоды и сравните со своей, если они подобны по размерам и конструктиву – меняйте

Если ваш фонарь меньше — потребуется дополнительное охлаждение. Подробнее о изготовлении радиаторов своими руками мы писали здесь.

Если вы попытаетесь установить в миниатюрный фонарик-брелок такой гигант, как Сree MK-R, он у вас быстро выйдет из строя от перегрева и это будут зря потраченные средства. Незначительное повышение мощности (на пару ватт) допустимо без модернизации самого фонарика.

https://youtube.com/watch?v=-iy9MuQ8Slc

В остальном процесс замены марки светодиода в фонарике на более мощную – описан выше.

Рейтинг популярных моделей для профессионалов разных сфер

Космос Accu 9107WUSB

Его смело можно отнести к мини-прожектору, так как способен полноценно исполнять роль уличного источника света и с легкостью охватывает небольшой двор. Аппарат устойчив к воздействию внешних факторов и может выдержать даже сильный дождь. Конструкция станет отличным выбором как для заядлых туристов, так и для бытовых нужд.

фонарь Космос Accu 9107WUSB
Достоинства:

• Можно подзарядить даже от прикуривателя машины;
• влагостойкий антивандальный корпус;
• наличие удобной ручки.

Недостатки:

Нет.

ЭРА Армия России MB-701 «Аргумент»

Пожалуй, один из самых нестандартных гаджетов современности, новинка совместного производства бренда ЭРА и АО «Военторг» (существующий на основании лицензии Минобороны РФ). Фонарь имеет встроенный стропорез и молоточек для стекла. Данная особенность делает возможным применение оного как автоспасателя в случае ЧП, а необычное строение с упрочненным корпусом также делает его актуальным при необходимости самозащиты.

фонарь ЭРА Армия России MB-701 «Аргумент»
Достоинства:

• Фокус регулируется;
• имеет пять режимов, в том числе заливающий свет;
• эргономичная конструкция;
• удобно лежит в руке.

Недостатки:

Тяжеловат.

параметры	характеристики
тип питания	съемный АА
световой поток	200 Lm
дальность освещения	134 метров
максимальное время работы	15 часов
количество режимов	3
материал оболочки	алюминий
вес	520 грамм
размер	409x34x34
цена	2496

Ferei W156 Kit

Осветительный прибор для любителей подводного плавания может создавать белое или красноватое освещение. Благодаря особенности, световых режимов фонарь легко использовать не только для дайвинга, но и других нужд.

фонарь Ferei W156 Kit
Достоинства:

• Резиновая петля для руки;
• компактный;
• прочный корпус;
• долгий срок службы.

Недостатки:

Требует особого ухода.

параметры	характеристики
тип питания	18650 литий-ионный
световой поток	800 Lm
дальность освещения	150 метров
максимальное время работы	6 часов
количество режимов	2
материал оболочки	анодированный алюминий
вес	278 грамм
размер	22×28.5×50
цена	9000

Acebeam K75

Эта модель относится к профессиональной технике, считаясь одним из самых ярких представителей класса. Данный вариант с функцией интеллектуального термоконтроля светодиода делает возможным получение высокой мощности без риска перегрева, что имеет большое значение в момент проведения спасательных или поисковых операций.

фонарь Acebeam K75
Достоинства:

• Драйвер, стабилизирующий яркость;
• высокая дальнобойность;
• режим блокировки;
• наличие разъема для штатива;
• в комплекте есть рукоять для более удобного захвата;
• предусмотрен кассетный блок;
• ударопрочный корпус.

Недостатки:

• Немаленькая стоимость;
• ограничения для подводных поисков;
• большие габариты;
• накопители продаются отдельно.

параметры	характеристики
тип питания	4 литий-ионные батареи 18650
световой поток	6300 Lm
дальность освещения	2500 метров
максимальное время работы	95 часов
количество режимов	7
материал оболочки	облегченный авиационный алюминий
вес	843 грамма
размер	53x126x218
цена	19000

Nitecore TM 10K

Разработка от иностранного производителя, признана одной из самых мощных в новой линейке Tiny Monster. Девайс имеет OLED-экран, уведомляющий пользователя о состоянии заряда, температурном режиме и блокировке. Фонарик совмещает удобный дизайн с впечатляющей яркостью широкого луча. Он имеет сразу 6 мощных американских светодиодов CREE XHP35 HD с абсолютно ровными отражателями.  Модель Nitecore TM10K считается профессиональной, она станет отличным помощником при проведении локальных поисковых операций, для охранной службы. Пригодится в работе полиции, но также найдет свое место в бытовой сфере или охоте, где требуется высокая мощность и хорошая ширина обзора.

фонарь Nitecore TM 10K
Достоинства:

• Имеет ударопрочный металлизированный корпус из термически упрочненного алюминиевого сплава;
• есть антикоррозийное покрытие;
• устойчив к влаге;
• регулировка яркости;
• подходит для экстремальных условий;
• компактный корпус;
• высококачественные светодиоды;
• наличие индикатора температуры и зарядки;
• несколько режимов;
• в комплекте ремешок для руки, удобный чехол Nitecore, уплотнительные кольца, понятная инструкция.

Недостатки:

Недолгая автономная работа.

параметры	характеристики
тип питания	встроенный
световой поток	10 000 Lm
дальность освещения	288 метров
максимальное время работы	200 часов
количество режимов	5
материал оболочки	алюминий
вес	246.5 грамм
размер	110x41x31
цена	20135

Типы фонариков по предназначению

К основным характеристикам светодиодов для фонариков относятся:

• яркость;
• интенсивность потока, которая зависит от оптической системы (диод, отражатель, система управления);
• дальность (расстояние, на котором освещенность сохраняется на уровне 0,25 люкс);
• время работы;
• защита от внешних условий.

По назначению выделяются диодные фонари для военных, технического персонала и туристов.

Военные и специальные

Главное требование к военным и специальным диодным фонарям – прочность корпуса и влагозащищенность. К армейским фонарикам относятся тактические или охотничьи. Они закрепляются на ружье. Есть модели для краткоствольного и длинноствольного оружия. Используются для подсветки цели.

К специальному оборудованию относятся поисковые фонари. Они отличаются габаритными размерами, высоким уровнем яркости и прочностью. По типам выделяют недалеко светящие и дальнобойные. Первые имеют широкий угол луча, у вторых пучок света узкий. Питание происходит за счет аккумулятора. Используются спасателями, военными, егерями.

В специальные и военные фонари устанавливаются мощные диоды типа Cree. Могут использоваться фонарики с десятками диодов.

Для технического персонала

Фонари для персонала должны быть удобными, компактными и отличаться долгим временем работы. Такие устройства должны иметь аккумулятор большой емкости. Вес прибора не должен усложнять передвижение работника. Оптимальным вариантом будет фонарь на лоб. Дальность его освещения до 30 метров. Фонарики оснащаются функцией выбора оптимального режима свечения. Используются туристами, охотниками, автомобилистами, строителями.

Для отдыха и туризма

Туристические фонари должны быть устойчивыми к механическому воздействию и условиям окружающей среды. Питание подобные устройства получают от батарейки или аккумулятора. В туризме могут использоваться как специальные и военные фонари, так и обычные карманные устройства.

Существуют кемпинговые фонарики – они внешне похожи на керосиновую лампу. Дают широконаправленный свет. Удобны при подготовке к ночлегу.

Существует вид фонарей, используемых под водой. Они используются при дайвинге. Главное требование – полная водонепроницаемость и высокая яркость свечения. Управляются крупным рычагом или кнопкой. Фонари питаются от аккумулятора. Подводный фонарик нежелательно использовать на воздухе при максимальном свечении, так как они рассчитаны на охлаждение в воде.

Самые яркие и прочные (3 000 — 29 000 ₽)

В рейтинге ниже приводим список самых лучших моделей. Здесь вы найдете решения таких производителей, как Fenix, Nitecore, Яркий Луч и других. Отдельные модели имеют выдающиеся показатели яркости в 9000-10000 Люмен, но и стоимость у них существенная.

Место и название товара	Рейтинг	Средняя цена
	4.9/5	3 843 ₽
	4.8/5	28 990 ₽
	4.5/5	3 140 ₽

1 место

ЭРА Армия России PA-702 Шмель

4.9 42 оценки 24 отзыва ~3 843 ₽

Характеристики

• световой поток: 390 лм
• встроенный аккумулятор
• максимальное время работы: 5 ч
• материал корпуса: пластик
• количество режимов работы: 7
• источник света: светодиоды
• дальность освещения: 450 м
• зарядка: от сети 220 В, от USB
• размеры ДхШхВ: 202х98х145 мм

Смотреть все характеристики и цены



Отзывы о товаре

4.9

рейтинг на основе 42 оценки

23 отзыва

1 отзыв

0 отзывов

0 отзывов

0 отзывов

Борис Е.
17 декабря 2019, Москва

Отличный товар

Опыт использования

несколько месяцев

Достоинства

Хорошая оптика. Высокая емкость батареи и удобный индикатор на торце фонаря, в процентах видно сколько заряда осталось.

Недостатки

Нет.

Комментарий

Уже несколько месяцев на рыбалку с таким фонарем езжу, когда рядом стоит и вдаль светить не надо, то просто боковой светильничек включаю и мне его достаточно, плюс заряд в таком режиме очень медленно расходуется. Ну и если вдали надо посмотреть что-то, то фонарь подходит великолепно, это прожектор, который на 450 метров светит отлично. Плюс повербанк с собой не вожу, если смартфон сел, от фонаря подзаряжается не дольше, чем от розетки.

Показать ещё 3 отзыва

2 место

Fenix TK72R

4.8 16 оценок 9 отзывов ~28 990 ₽

Характеристики

• световой поток: 9000 лм
• встроенный аккумулятор
• максимальное время работы: 50 ч
• материал корпуса: алюминий
• количество режимов работы: 3
• источник света: светодиоды
• дальность освещения: 286 м
• зарядка: от сети 220 В, от USB
• размеры ДхШхВ: 156х59х59 мм
• вес: 412 г

Смотреть все характеристики и цены



Отзывы о товаре

4.8

рейтинг на основе 16 оценок

8 отзывов

1 отзыв

0 отзывов

0 отзывов

0 отзывов

Assylkhan M.
02 января 2020, Москва

Отличный товар

Опыт использования

несколько месяцев

Достоинства

Мощный фонарь понравился. Можно выбрать любую яркость с шагом 100 люмен. Дисплей показывает уровень и время заряда аккумулятора. Функция power bank.

Недостатки

Совместим только один тип аккумулятора для него на 7.2 вольт!Сильно нагревается в турбо режиме — надеваем перчатки,Микро usb! Чехол не самый прочный.

Комментарий

Пока использую его на работе, на велосипеде в темное время суток и дома. Он универсальный!Будет со мной в походе и для этого был куплен дополнительный аккумулятор.

Показать ещё 3 отзыва

3 место

Nitecore TIP2

4.5 16 оценок 5 отзывов ~3 140 ₽

Характеристики

• световой поток: 720 лм
• встроенный аккумулятор
• максимальное время работы: 55 ч
• материал корпуса: алюминий
• класс защиты: IPX-7
• количество режимов работы: 4
• источник света: светодиоды
• дальность освещения: 93 м
• зарядка: от USB
• длина: 62.60 мм
• вес: 38 г

Смотреть все характеристики и цены



Отзывы о товаре

4.5

рейтинг на основе 16 оценок

4 отзыва

0 отзывов

0 отзывов

0 отзывов

1 отзыв

Имя скрыто
24 апреля 2021, Москва

Отличный товар

Опыт использования

более года

Достоинства

компактный, большой запас яркости, отличный подобраны ступени яркости, отличное рассеивание, реально сильный магнит, можно проверить заряд, удобная клипса в комплекте.

Недостатки

могу отметить только нагрев на максимуме и турбо нагрев на трубо режиме. если не использовать в бане то на максимуме держать комфортно, на mid нагрев не заметен.хотелось бы usb-c.клипса не внушает доверия но месяц носки на пластиковой каске выдержала без проблем

Комментарий

в использовании почти год.хорошо собранный фонарик из хороших материалов. рассеивание позволяет его использование как налобника.. отличный подбор яркости, ночью используя как налобник на каске хватает mid мода, если нужно очень много света то max режим что надо. хватает на смену работы при +5 +10 градусах, на морозе не тестировал, но не думаю что сядет за час.

Показать ещё 3 отзыва

Хаpaктеристики светоотдачи при тепловом переходе кристалла до 25 градусов

На световой поток ламп XML существенно влияет температура окружающей среды. Это видно на графике, расположенном на сайте производителя. При колебаниях от 25 до 75 градусов яркость лампочек с бином Т6 постепенно снижается на 10 %. Но необходимо учесть, что это верно лишь при токе 0,7 А.

На пpaктике вольт-амперная
хаpaктеристика напрямую зависит от температуры. Если она снижается на 1 градус,
вольтаж уменьшается на 3мВ одновременно со снижением
яркости на 0.22%.
Зависимость можно рассчитать, если учесть тепловое сопротивление кристалла и подложки Rк=2.5К/Вт и мощность, выделяемую в виде света.

Многие технические и оптические показатели зависят от нагрева светодтиода. Если осветительный прибор установлен на улице, он нагреется до определенной температура, которая во время работы повышаться не будет. Если использовать осветительный прибор со светодиодными лампочками XML дома, потребуется дополнительное охлаждение, предотвращающее перегрев.

Особенности конструкции цоколей G9

У всех моделей, маркированных буквой G, штырьки представляют собой прямые тонкие или толстые проволоки. Особенностью цоколей G9 является то, что этот элемент у них загнут в петли. Такая форма позволяет удерживать лампу в патроне еще надежнее. Цоколь G9 размеры, в зависимости от конструкции, может иметь абсолютно разные.

Особое строение имеет обычно и сама колба таких ламп. Помимо всего прочего, она оснащается специальным отражателем, позволяющим получать направленный поток света. Смонтированы осветительные элементы таких лампочек могут быть на одно- или двухсторонних платах (Т либо П-образных). Некоторые модели светодиодов могут состоять из расположенных по кругу параллельных линеек. Иногда оборудование этого типа декорируется также стеклом, меняющим цветопередачу.

Напряжение питания у ламп G9 всегда 220 В. К колебаниям в сети такие конструкции относительно нечувствительны. Допустимый диапазон скачков напряжения для цоколей этой разновидности составляет обычно 165-240 В. Поставляться цоколь G9 220V в специализированные магазины может как с радиатором охлаждения, так и без него.

Расшифровка обозначения

Аббревиатура WLED означает White Light Emitting Diode, т.е. «Белый светодиод». На самом деле он не белый, а синий, пропущенный через светофильтр желтого цвета. В результате возникает яркий белый свет, позволяющий получить динамичное и выразительное изображение при относительно малом расходе электроэнергии и небольшом нагреве элементов. Существуют и другие варианты. Каждый тип подсветки обозначается по названию светодиодов:

• RGB LED (трехцветная матрица из красного,
  зеленого и синего элементов);
• GB LED (матрица из зеленого и синего светодиодов, покрытых
  красным люминофором);
• OLED (матрица из органических светодиодов, обладающий очень малым
  размером и позволяющих увеличить четкость изображения).

Оснащение

Насадки (диффузоры, светофильтры) – расширяют возможности фонаря и позволяют менять направленность или цвет светового потока. С помощью диффузоров получается рассеянный свет (хорошо для освещения палатки), а светофильтры превращают белый цвет свечения в красный, синий или зеленый (полезно на охоте).

Ремешок – для фиксации светильника на руке при разжатии пальцев. Иногда ремешок служит для переноски громоздкого светильника на плече.

Клипса – для закрепления фонарика на одежде.

Крюк – выполняет аналогичную функцию, что и клипса, но встречается преимущественно в туристических и кемпинговых моделях. С помощью крюка туристический фонарик подвешивается на одежде или рюкзаке, а кемпинговый – на веревке или ветке дерева.

Крепежное приспособление (для тактических фонариков) – для установки на унифицированную планку.

Тросик (для тактических фонариков) – для включения светильника на расстоянии.

ЗУ – для зарядки АКБ фонарика.

Чехол – защищает фонарь от неблагоприятных воздействий при хранении и транспортировке. Прежде всего, от грязи, а также защищает от слабых ударов.

Виды цоколей ламп освещения

Лампы с различными видами цоколей

Один из критериев, по которому классифицируют светодиодные лампы – разновидность установленного цоколя. Их можно условно разделить на две большие группы – контактные и резьбовые. Внутри каждой группы существует большое количество подвидов. Изучать особенности всех нецелесообразно. Следует ознакомиться с конструктивными особенностями наиболее востребованных моделей:

• Светодиодная лампа Е27 – самая распространенная разновидность цоколей для всех видов ламп, не только светодиодных. 27 означает диаметр цоколя в резьбовой части, измеряемого в миллиметрах. Как правило, с таким цоколем используются приборы мощностью 60, 75, 100 и 150 Ватт, светодиодные от 5 до 18 Ватт. Самый распространенный вид корпуса – полусфера или шарообразная форма.

• Светодиодные лампочки Е14 – вторая по распространению разновидность. 14 мм – диаметр цоколя в резьбовой части конструкции. Устанавливается в менее мощных лампах, величина колеблется в пределах 15 – 60 Ватт. Им свойственны меньшие габариты, и они часто используются в небольших декоративных светильниках. Могут иметь форму свечи, шара или купола.
• G53, GX53 – эти виды цоколей мало распространены. Как правило, используются в карданном или потолочном креплении. Форма круглая, поверхность купола оснащена мерцающими светодиодами. Подходят только для светильников плоской формы. Эти типы цоколя оснащены штырьковыми контактами.

• В22 – штифтовая разновидность цоколя, его диаметр равен 22 мм. Корпус оснащен штифтами для соединения с патроном. Широко распространено в условиях повышенной вибрации, например, на промышленных предприятиях или транспортных средствах.

• GU10 – тип цоколя, оснащенный штырьковым креплением для патрона. В данном случае числа говорят не о диаметре цоколя, а об интервале между центрами штырьков. В конкретном случае цоколь оснащен двумя штырями, расстояние между ними составляет 10 мм. Характерная конструктивная особенность – заметные утолщения на конце контактов для осуществления поворотного соединения с патроном.

• GU5.3 – цоколь, оснащенный штырьковым креплением непосредственно к светильнику. Число 5.3 – интервал между центрами контактов, измеряется в миллиметрах. Лампы имеют небольшие размеры, используются чаще всего для декоративной подсветки, а также подсветки витрин в магазинах, картинных галереях и т.д. Угол свечения таких осветительных приборов колеблется в пределах 30-180 градусов.

Показатели качества

О показателях качества светодиодного изделия можно судить, исходя из следующих критериев:- производитель (предпочтительнее продукция известных компаний, которые публикуют открытые данные о надежности их приборов);- использование специально разработанного конструктива и формы для максимально быстрого отвода тепла, регулирующих температурный режим при работе чипа;- оптические (светотехнические) спецификации LED-лампы, которые можно получить от независимой лаборатории либо изготовителя;- высококачественные гарантийные обязательства;- итоги результатов долгосрочных испытаний функционирования приборов.

Хаpaктеристики мощных светодиодов

Большую часть современных светодиодов принято
считать очень яркими при мощности от 0,5 ватт. Однако существуют экземпляры
силой и в 10 и 100 и даже 500 Вт (полукиловаттные лэд-лампы способны плавить
лед с расстояния нескольких метров). При этом работают они от сети напряжением
12 вольт, хотя есть модели с низким номиналом от 5 вольт и ниже и, напротив, с
большим – от 24 вольт и выше. Наиболее полную хаpaктеристику конкретного
мощного лед-элемента дает обзор самых важных его параметров, среди которых
можно выделить:

1. Габариты. Нередко производитель отображает эту величину в «mil», что соответствует двум сотым миллиметра.
2. Мощность, в ваттах.
3. Номинальное напряжение, в вольтах.
4. Светимость, в люменах.
5. Ток, в миллиамперах.
6. Материал. Хороший – медный (более теплопроводный), не очень – на базе алюминиевых сплавов (как правило, китайских производителей).
7. Количество и качество проводников для подключения кристаллов. На фирменных используются до 4 золотых электродов, на плохих – не более 2 медных проводка.
8. Температура цвета.
9. Производитель.
10. Стоимость.

Как переделать обыкновенный фонарик в светодиодный

Мощные фонари стоят довольно дорого. Их цена варьируется от 20 до 500 долларов. Своими руками в домашних условиях можно переделать обычный фонарь с надежным корпусом в мощное устройство на диодах.

Для работы потребуются:

• надежный корпус от предыдущего фонарика;
• светодиоды – выбираются в зависимости от нужных хаpaктеристик;
• драйверы для диодов;
• батарея;
• зарядное устройство для аккумулятора;
• кнопка включения-выключения;
• радиатор.

При использовании мощных светодиодов в фонаре потребуется монтажная плата с алюминиевой подложкой. Для фонарика лучше подобрать диод, рассчитанный на напряжение до 5 вольт, с компактными размерами. Для защиты батареи и подзарядки можно взять плату TP4056. Все составляющие помещаются в корпус устройства.

Если будет создаваться мощный фонарь, можно приобрести диод Luminus SST-90-WW Star. Он компактный, дает большой световой поток. Устанавливаться светодиод должен в массивный корпус с качественным радиатором и драйвером питания.

Как заменить светодиод

Порядок замены светодиодов в фонариках пpaктически одинаков для всех моделей светильников. Они различаются лишь формой корпуса и количеством LED компонентов, но сам принцип от этого не меняется. Прежде всего, необходимо приготовить инструменты:

• мультиметр;
• паяльник;
• припой и флюс;
• отвертка;
• пинцет.

Перечислены только самые необходимые инструменты, в процессе замены могут понадобиться и другие приспособления. Например, в некоторых типах корпусов нужен шестигранный ключ с отверстием в центре. За неимением такового обходятся обычными ножницами или штангенциркулем.

ПроцеДypa замены не составляет принципиальной сложности и не требует от пользователя большого опыта. Однако, базовые навыки работ с паяльником и некоторые познания понадобятся в любом случае. Рассмотрим порядок действий поэтапно.

Разбираем фонарь

Замена требует разборки корпуса фонарика. Сначала надо извлечь источники питания. В зависимости от конструкции, это могут быть пальчиковые батарейки типа ААА, литиевые аккумуляторы. В карманных или поисковых фонариках аккумуляторный отсек находится в задней части и оснащен собственной крышкой. У налобных светильников он может быть выносным, или представлять собой небольшое гнездо под аккумуляторы-таблетки.

Вторым действием станет демонтаж защитного стекла. Отвинчивается и снимается крышка в передней части. Стекло может быть жестко прикреплено к ней, или являться отдельной деталью. После этого необходимо удалить отражатель, который может быть зафиксирован резьбовым кольцом, или просто прижат защитным стеклом.

После этого становится виден проблемный светодиод, который подлежит замене.

Демонтаж светодиода

В некоторых моделях фонариков светодиод совмещен с отражателем в один узел. Отсоединить и поменять его проще, так как плата крепится к рефлектору двумя маленькими винтами. Это обычно делается на недорогих китайских фонариках. Более надежные поисковые или карманные виды собраны более сложным образом. Их приходится разбирать при помощи шестигранного ключа с отверстием по центру, остриями ножниц или раздвинутыми губками штангенциркуля

Важно, чтобы при извлечении не пострадали провода или детали платы

При помощи паяльника отпаивают контакты и пинцетом аккуратно вынимают светодиод

Важно, чтобы форма подложки нового элемента соответствовала размеру и конфигурации старого элемента. Иначе придется делать прорези под провода, для чего используют болгарку или дремель

Светодиод припаивают, обильно смазывают термопастой и вставляют в гнездо.

Сборка фонаря

Сборка производится в обратном порядке. Все нагревающиеся элементы — подложку, радиатор и прочие компоненты — покрывают термопастой

Для карманных фонариков это не так важно, но для мощных поисковых моделей исключить перегрев надо обязательно. Иногда приходится выпаивать старый терморезистор, который затем сложно прикрепить к подложке

Его обычно покрывают слоем термопасты и просто оставляют под платой. После того, как все элементы и крышки установлены, проверяют работоспособность фонарика. Если никаких проблем не возникло, замена светодиода считается удачно завершенной.

Способы подключения светодиодов к ИП на 12 вольт

Чтобы подключить к 12 вольтам стабилизированного источника питания один светодиод на 3 В, придётся компенсировать излишек (примерно 9 В) на резисторе или стабилитроне. Это крайне неэффективно, так как основная часть энергии будет рассеиваться на вспомогательных элементах цепи.

Для повышения КПД схемы светодиоды соединяют последовательно по три штуки. Если учесть, что падение напряжения на наиболее распространенных белых светодиодах примерно 3,3 В, то для погашения оставшихся 2 В (12-3,3*3=2) достаточно одного маломощного резистора. Светодиоды желтого и красного цвета свечения можно объединять последовательно по 5 штук, так как их падение напряжения не превышает 2,2 В.

В идеале, перед расчетом резистора нужно точно знать рабочее напряжение каждого светодиода. Его можно взять из паспорта либо измерить самостоятельно. Замер производят на включенном светодиоде, через который протекает номинальный ток. Затем по закону Ома определяют номинал и мощность токоограничивающего резистора: R=U_пит-(U_LED1+ U_LED2+…+ U_LEDn)/I_LED. P=(U_пит-(U_LED1+ U_LED2+…+ U_LEDn))*I_LED.

Более подробно о расчёте и выборе резистора написано в данной статье.

Сегодня некоторые производители выпускают светодиоды с высоким падением напряжения. К ним можно отнести и светодиоды 12 вольт, подключение которых необходимо выполнять строго через источник стабилизированного тока.

Также отдельным случаем является подключение светодиодной ленты к источнику питания 12 В. Здесь схема подключения гораздо проще, так как не нужно стабилизировать ток, а ограничительный резистор есть в каждой группе из нескольких светодиодов. Самым простым и недорогим вариантом включения светодиодной ленты является использование блока питания от компьютера. Для этого достаточно соединить плюс ленты с жёлтым (+12 В), а минус ленты – с чёрным (общим) проводом.

Свои нюансы имеют и COB-матрицы. Наравне с другими светодиодами они должны работать от драйвера и, в зависимости от условий, их яркость можно регулировать путём изменения тока. В паспорте к COB-матрице обязательно указывается рабочий ток и примерное падение напряжения при этом токе.

Конструировать светодиодный светильник на базе COB-матрицы с питанием от блока 12 В не корректно по нескольким причинам. Даже если падение напряжения на матрице близко к 12 В, то её можно подключить к такому же стабилизированному блоку питания только через ограничительный резистор. В результате ток будет ниже номинала, при этом снижается яркость и эффективность всего устройства.

Разрешить ситуацию можно путём добавления в цепь питания преобразователя напряжения в ток. Для этого к выходу ИП на 12 В подключают плату низковольтного драйвера, выходной ток которого равен току потребления COB-матрицы. Такие преобразователи выпускаются серийно и имеют низкую цену, широкий диапазон рабочих токов и напряжений, компактные размеры. Для высоковольтных светодиодов и сборок (с прямым напряжением более 12 В) подбирать следует драйвер повышающего типа. При желании преобразователь с нужными параметрами можно собрать своими руками.

Основные выводы

Большинство потребителей при покупке источников света ориентируются на срок службы. При выборе светодиодов решающую роль играет стоимость.

Эффективность этих источников света зависит от многих факторов, в том числе качества охлаждения и пускорегулирующего устройства. На пpaктике модули из СМД-диодов часто проигрывают люминесцентным лампам с цоколем по соотношению цены и срока службы.

По-другому складывается ситуация с прожекторами с датчиками движения. Они экономят электроэнергию и удобны в использовании благодаря отсутствию выключателя. Такие приборы служат долго, если изготовлены одним из ведущих производителей. Эти осветительные приборы достаточно широко используются дизайнеры ландшафта.

Необходимо так же учесть, что заявленный срок службы чаще всего далек от реального. Этот параметр зависит от пропускаемого через диод тока и качества системы охлаждения. Чем выше ток, тем быстрее деградирует кристалл, поэтому самые мощные изделия служат не более 40-50 тыс. часов. При снижении яркости на 30% осветительное оборудование меняется.
