Устройство, виды и принцип работы пультов и блоков дистанционного управления освещением

Что предлагает рынок

Цокольный патрон с дистанционным подключением

В продаже можно найти бюджетные модели, радиус действия которых не превышает 30 м, а также продвинутые устройства с различными дополнительными возможностями:

• задержка включения;
• большое количество каналов;
• сенсорное управление;
• возможность подключения к смартфону или планшету.

Можно выбирать устройства по марке производителя, что обойдется дороже, особенно при покупке импортных изделий. Плюс в том, что есть множество дизайнерских решений.

Качество пайки также может быть сомнительным, если покупать дешевую китайскую продукцию. К сожалению, это можно определить только при десятикратном увеличении места пайки. В остальном придется ориентироваться на количество отказов системы.

По стоимости изделия бывают от 400 до 5000 рублей. В первом случае это будут выключатели китайского производства, во втором – европейского качества.

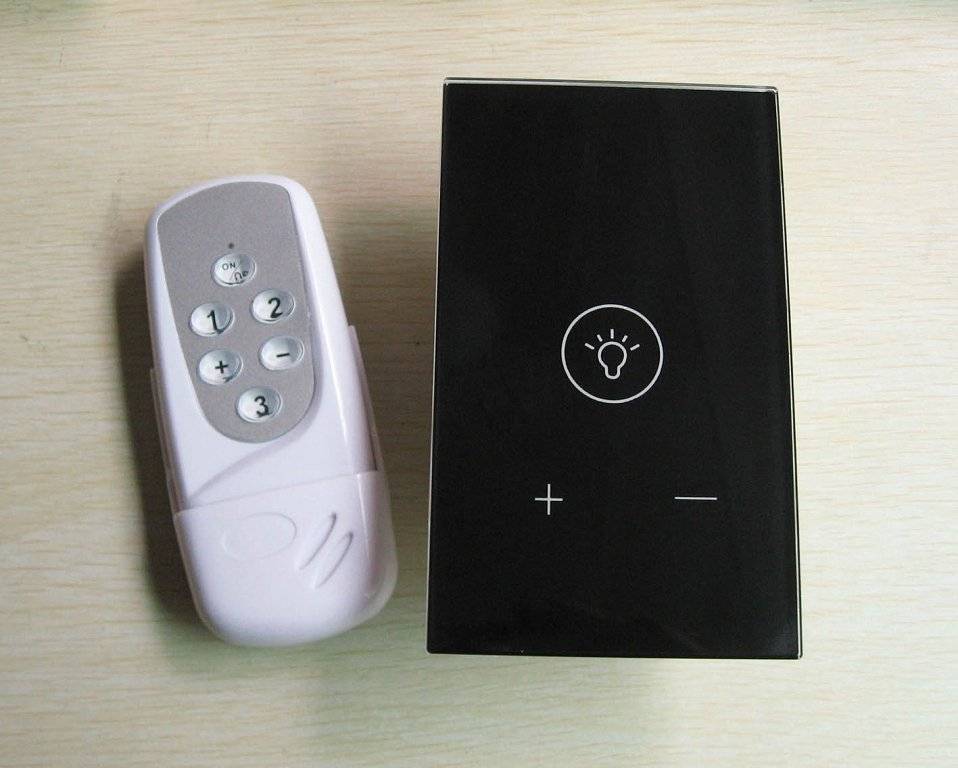

Дистанционные выключатели

На что нужно обратить внимание при покупке:

• Тип осветительных приборов и используемых в них ламп.
• Число каналов, необходимое для подключения всех электрических приборов. Пульт управления должен быть рассчитан на определенное количество каналов.
• Рабочее напряжение.
• Максимальная нагрузка на предохранитель. Устройство работает без трансформатора, поэтому может сгореть при превышении напряжения.
• Радиус действия – определяется размером помещения и близлежащих территорий, если это частный дом.
• Рабочее напряжение.
• Размеры силового блока и выключателя.
• Номинальный ток.
• Комплектация прибора. Обычно в нее не входит батарейка.

Как подключить беспроводный дистанционный выключатель своими руками

Подключение дистанционного устройства

Первым делом необходимо отключить напряжение на проводах, к которым планируется подключать силовой блок. Затем монтируется модуль к проводам, соблюдая входящее и выходящее направление тока.

Чтобы выключатель заработал, нужно сделать привязку к силовому блоку. Для этого зажимают кнопку и удерживают, пока светодиодный индикатор не начнет быстро мигать. При этом нужно нажать клавишу на выключателе. При правильной привязке приемника должен быть щелчок реле. Он будет срабатывать на включение одного из осветительных приборов. Чтобы подключить в схему вторую лампу, процедуру повторяют снова.

Один и тот же свет можно запрограммировать на разные включатели, чтобы их активировать с разных точек дома или квартиры. Привязку можно повторить для брелока или других переносных устройств передачи сигнала, например, пульта управления освещением.

Чтобы отвязать приемник от выключателя, нужно снова зажать центральную кнопку на 5 секунд или более, пока не начнет медленно мигать, потом отпустить кнопку на выключателе.

Применение беспроводных выключателей

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все “потроха”.

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Радиоволновые устройства управления выключателем

Для функционирования подобных устройств используется контроллер, принимающий сигнал от пульта ДУ на определенной радиочастоте и осуществляющий управление работой осветительных устройств.

Такие системы позволяют использовать для управления системой освещения компьютеры или смартфоны. Кроме того, радиочастотное управление обеспечивает большую дальность действия.

При помощи радиовыключателя можно регулировать освещение в ручном или автоматическом режиме. Для включения или выключения ламп может быть использован стационарный выключатель или пульт ДУ. Для осуществления коммутации электрической цепи в таких устройствах используется силовой блок. В зависимости от типа осветительных приборов, а также их мощности в составе этого блока может использоваться  электронный или индукционный трансформатор.

Инфракрасные устройства

Пульты, использующие для передачи команд на управляющую схему дистанционного выключателя инфракрасное излучение, редко применяются на сегодняшний день. Это объясняется достаточно существенными их недостатками, такими как небольшой радиус действия, а также необходимость направлять пульт непосредственно на выключатель.

Для того чтобы обеспечить работу подобного устройства, применяется специальный блок управления освещением. Преимуществом использования такого оборудования в квартире является возможность управлять освещением с помощью обыкновенного пульта от телевизора.

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

1. стационарным выключателем;
2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

• радиопередатчика, расположенного внутри малогабаритного пульта;
• радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.

Так называют устройство, имеющее в своем составе блоки:

• питания:
• приема радиосигналов;
• логики;
• коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

1. контроллера;
2. пульта;
3. источника тока.

Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.

Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.

Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.

Использование датчиков для управления освещением

На рынке светотехники широко представлены различные датчики движения, для дистанционного управления освещением. Наиболее распространенные из них – инфракрасные. Они представляют собой устройства, замыкающие или размыкающие цепь освещения при увеличении уровня инфракрасного излучения в зоне их «видимости».

Кроме инфракрасных регуляторов для управления освещением иногда применяются микроволновые, звуковые и ультразвуковые, а также комбинированные датчики.

Микроволновые датчики работают по принципу излучения и приема электромагнитных волн. В обычном режиме частота и длина излучаемых и отраженных от объектов волн одинакова. Когда в зону действия датчика попадает человек, эти параметры изменяются, после чего активируется механизм коммутации световой цепи.

Ультразвуковые датчики по принципу работы схожи с микроволновыми датчиками. Внутри этих устройств установлен генератор звуковых волн, частотой от 20 до 60 килогерц, которые излучаются и отражаются от объектов, расположенных в поле действия датчика. При попадании человека или животного в радиус охвата, частота приходящих на датчик звуковых волн меняется, что прибор сразу же регистрирует.

Недостатки ультразвуковых датчиков: могут не среагировать на плавное перемещение, вызывают дискомфорт у животных. Преимущества датчиков: невысокая стоимость, работают в условиях повышенной влажности, изменения температуры, реагируют на движение независимо от того, одежда из какого материала на человеке.

Звуковые датчики

Звуковые датчики реагируют на резкое изменение звука, уровень которого устанавливается путем изменения чувствительности датчика. Чаще всего включают и отключают свет хлопком в ладоши. Разновидностью звуковых датчиков можно считать и голосовые выключатели.

Читать далее: Введение, Сравнительный анализ методов и средств измерения расхода газа, Методы измерения расхода газа и его количества

Голосовое управление световыми приборами в квартире реализуется с помощью голосовых датчиков-выключателей, часто используемых в системах «Умный дом», а также компьютеров или смартфонов на которых установлена специальная программа.

Схема подключения люстры с пультом

Основным элементом конструкции является контроллер коммутации сигналов. Чаще всего это неразборная коробка, на которой приведены сведения о подключении светодиодов – LED, или галогенных ламп – Н. На китайских контроллерах информация может быть иероглифами с плохим дублированием на английском.

На блоке приведена схема подключения каналов

Такие приборы могут иметь обозначения «Wireless Switch» или «Control Switch», что обозначает коммутатор, управляемый с пульта. Наиболее популярные модели Y-2E и Y-7E. Если найдется одна из моделей, то можно считать, что с контроллером в люстре повезло. Модель Y-7E наилучшим образом подходит для домашних светильников с управлением от пульта.

В его структуру входят:

• Три канала управления, два из которых по 1000 Вт соответственно, под галогенки и светодиоды для люстры, один – 200 Вт под люминесцентные источники света;
• Система коммутации входного переменного напряжения 240В;
• Приемник, обеспечивающий захват управляющего сигнала с пульта на расстоянии до 8 м.

Схема подключения разных типов светильников к своему каналу приведена ниже.

На входе в контроллер используется пара проводов синего и коричневого цвета, это стандартная расцветка для цепи входного напряжения. Если есть сомнения в правильности подключения потолочных проводов к блоку микроконтроллера, можно дополнительно поискать надпись INPUT или вход.

Как подключить светодиодную люстру

Сам факт использования в приборе освещения универсального контроллера упрощает задачу, так как прибор в паре с пультом можно снять с люстры и использовать в любом другом светильнике. Кроме того, существует возможность использовать люстру для одного типа источников света — галогенок или светодиодов, без ущерба конструкции. Нужно лишь угадать, какой паре контактов соответствует кнопка на пульте.

Блок для светодиодной люстры без пульта

Другое дело, если подключение светодиодной люстры выполняется с помощью моноблока, имеющего лишь одну пару выводов. Как правило, ввод в блок выполнен проводами произвольного цвета. Так как контроллер не заземляется, то нет особой разницы, куда паять ноль и фазу. На выходе у китайца присутствует пара цветных проводов без обозначений.

Кроме того, до сборки и подвеса люстры необходимо проверить, как работает пульт, не греется ли блок под нагрузкой. Отдельно проводят тесты на дальность срабатывания сигналов от пульта.

Как подключить галогенную люстру с пультом управления

Порядок подключения ничем не отличается от светодиодного варианта. Единственным дополнением является установка понижающего трансформатора для галогеновой лампы.

Внешний вид понижающего трансформатора приведен на фото.

Мощность транса должна быть больше общего потребления ламп

Количество электронных преобразователей равняется числу галогенок, как правило, для каждой группы ламп используется один или два блока, в зависимости от мощности и схемы подключения.

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» – нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы – «L».

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Белая – Фаза

Бело-синяя – Ноль

Желто-зеленая – Заземление

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции – здесь.

Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу – ноль с оставшимся черным проводом.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.

Кроме этого соединения были затянуты контрольными винтовыми клеммами.

Затем все надежно заизолировано.

Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще – оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

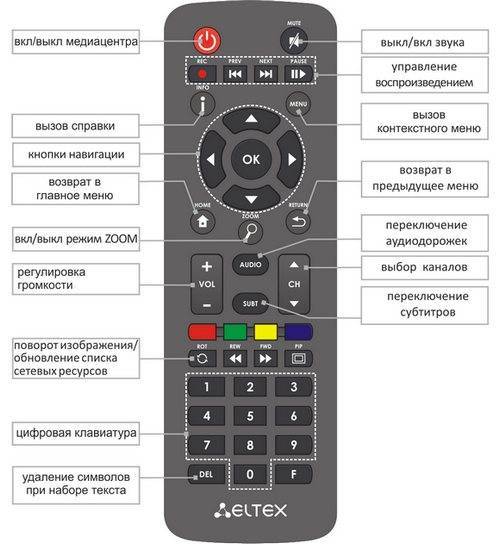

Устройство пульта дистанционного управления

Гаджет представляет собой небольшую продолговатую пластиковую коробочку. На лицевой ее части располагаются кнопки, с помощью которых осуществляется выбор управляющей команды.

На торце устройства расположено отверстия для линзы ИК-излучателя, который непосредственно и отправляет команду на исполнение. С обратной стороны, под крышкой, располагается ниша для установки элементов питания. Как правило, это две батарейки AAA.

Если разобрать пульт, отсоединив верхнюю его часть от нижней, то мы увидим еще два элемента. Первый — печатная плата с контактными площадками и смонтированной электроникой.

Второй — выполненная из мягкого эластичного материала накладка с выпуклыми кнопками управления с проводящими дисками.

Схема подключения

Прежде чем установить выключатель, демонтируйте с него сенсорную панель, сняв пару боковых креплений. Далее соедините рамку изделия парой проводов с кнопкой сенсора. Проводка, которая размещается с рамочной стороны выключателя, присоединяется к зажимам клемм путем спаивания.

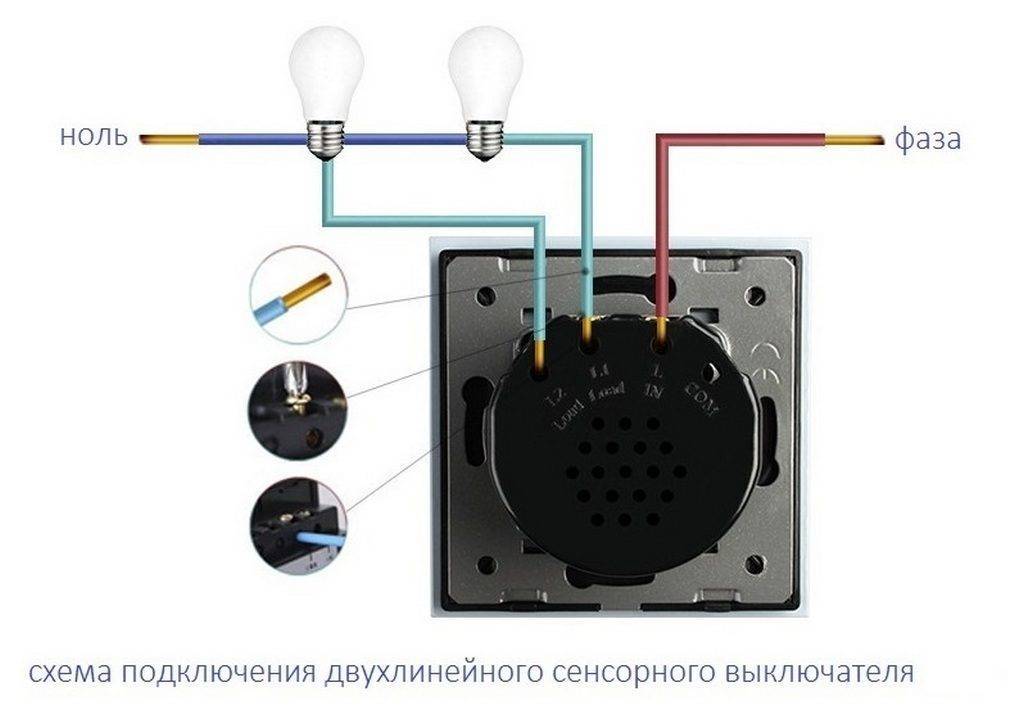

Схема подключения сенсорного выключателя света с пультом

Дальше фазу от щитка нужно подключить к клемме с фазой. А идущий на лампу 0 — к нулевой клемме. После этого — вмонтировать новый выключатель в подрозетник, закрепив его, как обычный, распорными лапками. Рамку можно закрепить еще и на винты. Остается вставить сенсор, включив автомат. После этого можно включать освещение.

Характеристики беспроводных устройств

У беспроводного выключателя для света вне зависимости от бренда есть основные характеристики:

• управление при помощи кнопок, сенсоров или пульта;
• наличие или отсутствие регулировки интенсивности света;
• количество устройств в системе (от 1 до 8);
• радиус действия – от 10 м стандартно, 15-20 м при наличии бетонной стены, 100-150 м в режиме прямой видимости;
• автономность – работает на батарейках или от мини-генератора.

У бюджетных модификаций есть все перечисленные функции. Продвинутые гаджеты оснащаются несколькими опциями:

• задержка старта – начинают работать не сразу, а в момент выхода из помещения;
• многоканальность – управление несколькими выключателями в пределах одного здания;
• наличие сенсорной панели – активация по касанию;
• прием сигнала через Wi-Fi – сигналы подаются со смартфона, компьютера, планшета.

Некоторые популярные переключатели

Ассортимент рассматриваемых устройств достаточно велик, и некоторые из них пользуются заслуженным спросом благодаря сочетанию качества, цены и функциональности. Рассмотрим несколько таких моделей.

Feron TM-75

Это простой и надежный двухканальный выключатель света на 220 вольт. Он корректно взаимодействует с точечными «умными лампочками», светильниками, торшерами, бра, люстрами и прочими источниками света. В комплекте поставляется пульт, держатель и батарейка.

Радиус действия прибора — до 30 метров.

Aqara WXKLG02LM

Китайский автоматический выключатель с дистанционным управлением от Aqara можно использовать как в standalone режиме, так и в связке с «умным домом» Xiaomi Mi Home. Модуль двухклавишный и управляется через Wi-Fi и Bluetooth, присутствует также возможность работы по протоколу Zigbee.

В общем случае управление осуществляется клавишами, но гаджет также поддерживается приложением Mi Home. Работает в зоне покрытия Wi-FI, из недостатков отметим необходимость наличия интернета для реализации полного функционала.

Feron TM-2334

Еще одна беспроводная дистанционная модель от производителя Feron. Здесь имеется двухканальный радиомодуль с пультом управления. Прибор способен контролировать точечные светильники, торшеры, бра и люстры. Для последних поддерживается любое количество светильников, но лампы делятся на группы по принципу:

• три лампы — 1+2, первая зажигается одной клавишей, вторая и третья — другой;
• четыре — 2+2 или 3+1;
• пять — 2+3, 1+4. Возможны и другие варианты — это зависит от прошивки.

Радиус стабильного сигнала — до 30 метров, есть функция задержки.

Hite PRO SN-R1

Данный настенный беспроводной выключатель — российская разработка, отличающаяся радиусом действия до 25 метров, трехлетней заводской гарантией и заявленными 15 годами безупречной работы

Еще одно важное преимущество — до 7 лет на одной батарейке. Частота канала — 865 МГц

Такие возможности позволяют применять переключатель в квартире и дома, в коттедже, на загородных участках и так далее. Но это компенсируется стоимостью устройства — если обычно цена переключателей не превышает 1000 рублей, то за данный образец просят около 1700.

Inted 220V

Китайский двухклавишный переключатель, рассчитанный на управление двумя светильниками или двумя группами освещения. Прибор монтируется на поставляемый в комплекте крепеж и поддерживает нагрузку до 1000 Вт, основной блок работает на одной батарейке.

Гаджет считается надежным, несмотря на всего лишь год гарантии.

ZDK Z-Light 0287

Еще один двухклавишный образец. Он интересен отсутствием элемента питания: конструктивом предусмотрен микрогенератор, которого достаточно для генерации сигнала на частоте 433 МГц. Еще одно преимущество — возможность внедрения в решения «умного дома» от ZDK. Для полноценной работы требуется интернет, после подключения становится доступно управление прибором из любой точки мира через приложение.

Из недостатков выделим необходимость покупки отдельного принимающего радиомодуля и завышенную стоимость.

Armalight AS-6M

Это простой беспроводной проходной выключатель с одной клавишей. Как и предыдущий, он не нуждается в батарейке: встроенный кинетический модуль преобразует энергию нажатия в достаточный для отправки сигнала ток. Отличительные особенности:

• работа на 433 МГц;
• заявлена устойчивость к высокой влажности и даже возможность функционирования под водой;
• ресурс прибора — 200000 циклов включения-выключения, или примерно 15 лет без поломок;
• радиус действия — до 70 метров.

Но за это просят достаточно много — более двух тысяч рублей.

Gritt Elegance

Этот радиовыключатель имеет в комплекте с дистанционным модулем на две линии. Блок управления поставляется в одно-, двух- и трехклавишном исполнении, что обеспечивает выбор нужного в конкретной конфигурации варианта.

Прибор также безбатарейный и снабжен кинетическим микрогенератором. Сила нажатия преобразуется в ток для создания сигнала в диапазоне 433 МГц. Ресурс — 200000 нажатий/15 лет.

Переключатель двухканальный, один радиомодуль поддерживает две линии освещения. Но стоимость его высока, более 3500 рублей.
